Descripción del problema

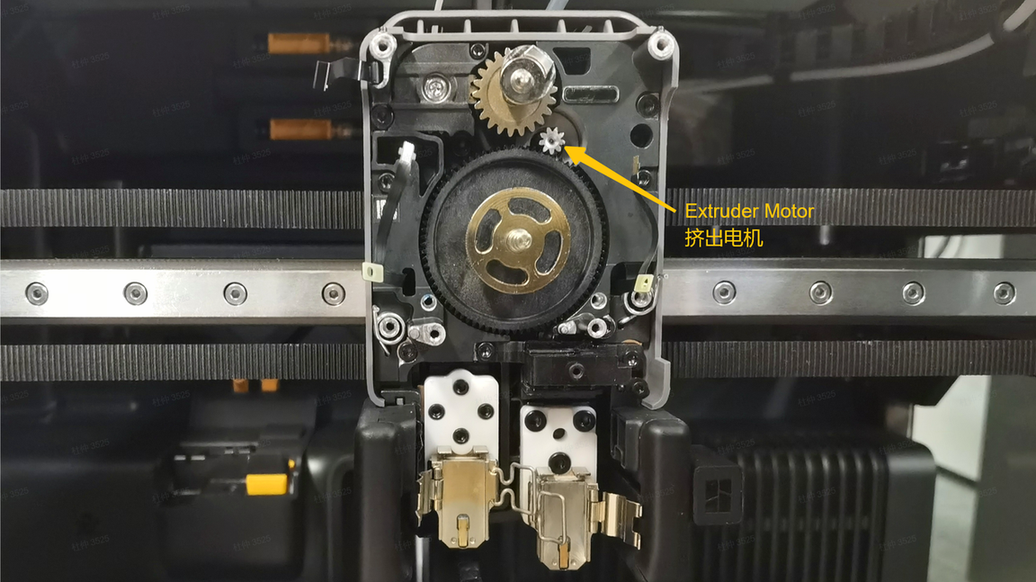

El motor servo del extrusor es un motor montado en el centro del cabezal, utilizado para accionar las ruedas dentadas del extrusor durante la extrusión. Contiene un sensor de posición.
La impresora verifica el estado del sensor del motor servo del extrusor durante el arranque y durante todo el proceso de impresión.
- Si se detecta una anomalía durante el arranque: la tarea de impresión no podrá iniciarse hasta resolver el problema.
- Si se detecta una anomalía durante la impresión: la tarea de impresión se pausará y solo podrá reanudarse después de resolver el problema y reiniciar la impresora.
Las causas posibles de este problema incluyen:

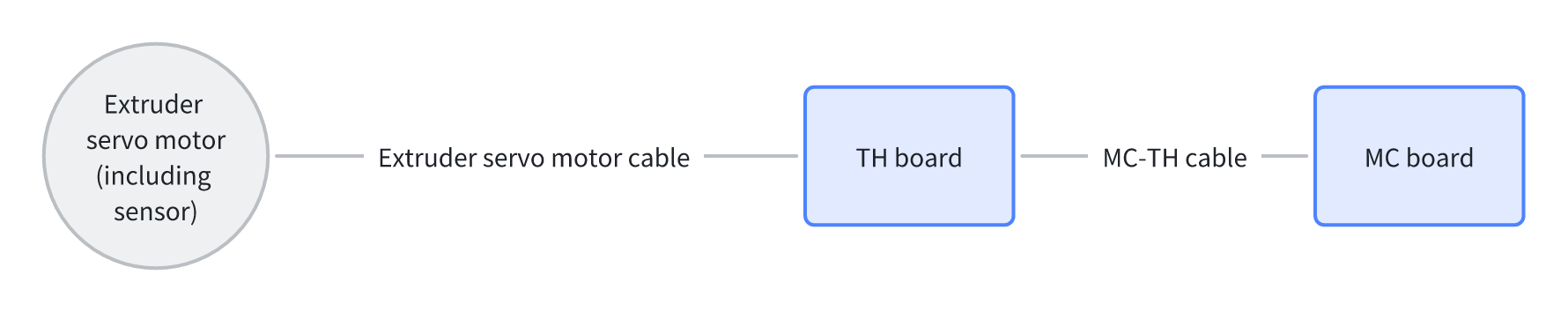

- Conexión suelta entre el FPC del motor servo del extrusor y la placa TH.
- Conexión suelta entre el FPC del motor servo del extrusor y el motor servo del extrusor.
- Daño en el sensor dentro del motor servo del extrusor.
Solución de problemas
❗ Antes de desmontar el cabezal, asegure que la impresora esté apagada.
Herramientas, equipos y materiales
- Llave Allen H2.0
- Llave Allen H1.5

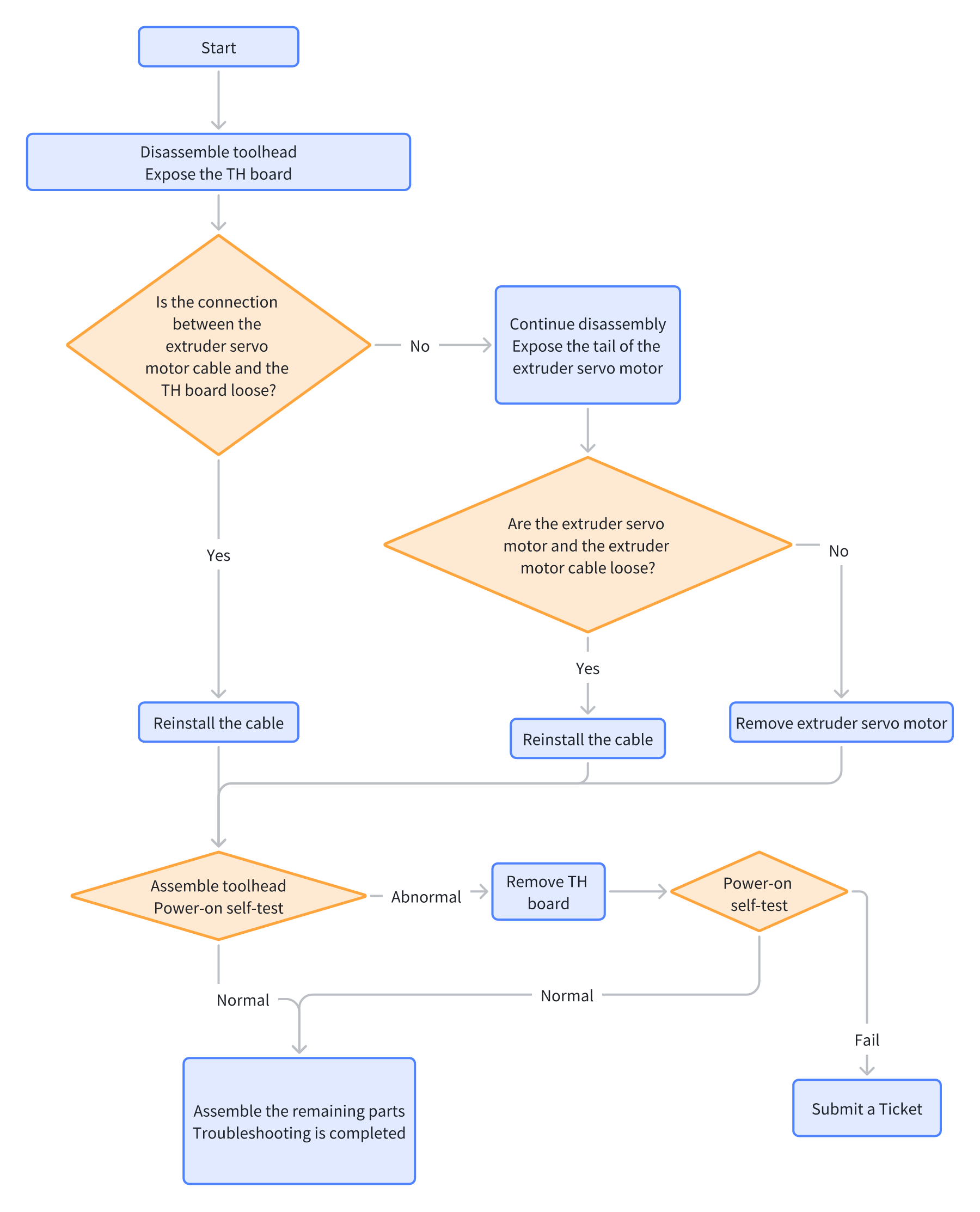

Proceso de aislamiento de la falla
Soluciones
💡 Puede ajustar el orden de estas soluciones según sea necesario.
Paso 1. Verificar la conexión entre el FPC del motor servo del extrusor y la placa TH
- Siga los Pasos 1 a 4 en la Wiki Desmontar el cabezal H2D para exponer la placa de conexión TH.
- Retire el FPC del motor de conmutación del extrusor.
- Verifique si la conexión entre el FPC del motor servo del extrusor y la placa TH está suelta.
- Si está suelta, reinstálelo para asegurar una conexión segura. Proceda al Paso 4 para volver a montar el cabezal;
- Si la conexión es normal, proceda al Paso 2.
Paso 2. Verificar la conexión entre el motor servo del extrusor y el FPC del motor servo del extrusor
-
Consulte los Pasos 1 a 9 en la Wiki: Desmontar y montar el cabezal H2D para desmontar adicionalmente la placa de conexión TH, la placa TH y el ventilador del hotend, exponiendo el motor servo del extrusor.
-

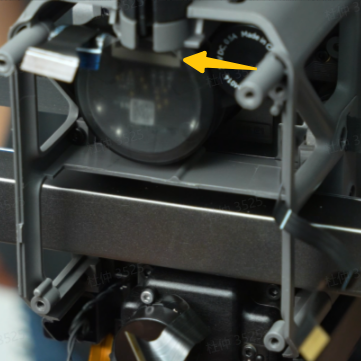

Abra la cubierta trasera del motor servo del extrusor y verifique si los cables del motor servo del extrusor están sueltos.
-
Si están sueltos, reinstálelos para asegurar una conexión segura. Cierre la cubierta trasera del motor servo del extrusor. Proceda al Paso 4 para volver a montar el cabezal.
-
Si no están sueltos, proceda al Paso 3.
Paso 3. Reemplazar el motor servo del extrusor
- Primero, retire la Unidad Dual de Extrusor siguiendo los Pasos 1 a 12 en la wiki Cómo desmontar y montar el cabezal H2D.
- Luego, reemplace el Motor servo del extrusor siguiendo los pasos en Reemplazar el motor servo del extrusor H2D.
Paso 4. Montar parcialmente el cabezal
Consulte el "Guía de montaje" en la Wiki: Desmontar el cabezal H2D para volver a montar el cabezal.
El ducto del ventilador de capa y el hotend pueden instalarse después de completar la prueba.
Paso 5. Prueba de encendido
Encienda la impresora y permita que realice la autocomprobación.
Si no aparecen alertas relacionadas, la solución es exitosa. Proceda al siguiente paso.
Paso 6. Montar las partes restantes del cabezal
Siga el "Guía de montaje" en la Wiki: Desmontar el cabezal H2D para volver a montar las partes restantes, como el ducto del ventilador de capa y el hotend.
Si las soluciones anteriores no resuelven el problema, envíe una solicitud e incluya los archivos de registro de la impresora.
