Motor Servo del Extrusor
El motor servo del extrusor está instalado en la parte trasera del extrusor y se utiliza para accionar el extrusor, permitiendo la extrusión del filamento.
Las piezas de repuesto para el Motor Servo del Extrusor incluyen:
-
Motor Servo del Extrusor 2004 * 1
-
Tornillos M2.5x8 (utilizados para fijar el motor servo del extrusor) * 2
Cuándo utilizar
- El motor servo del extrusor está dañado.
Herramientas y materiales necesarios
-
Nueva interfaz de cambio rápido
-
Llave Allen H2.0
-
Llave Allen H1.5
-
Pinzas
Especificaciones y cantidades de tornillos involucrados en el reemplazo del motor servo del extrusor H2D (se recomienda guardar adecuadamente los tornillos retirados para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Retirar el Motor Servo del Extrusor 3513
Paso 1: Retirar el motor servo del extrusor
Puede consultar esta Wiki para retirar el extrusor del cabezal y facilitar la posterior retirada del motor servo del extrusor 3513:
Reemplazar Unidad Dual de Extrusor H2D
Paso 2: Retirar el cortador de filamento derecho

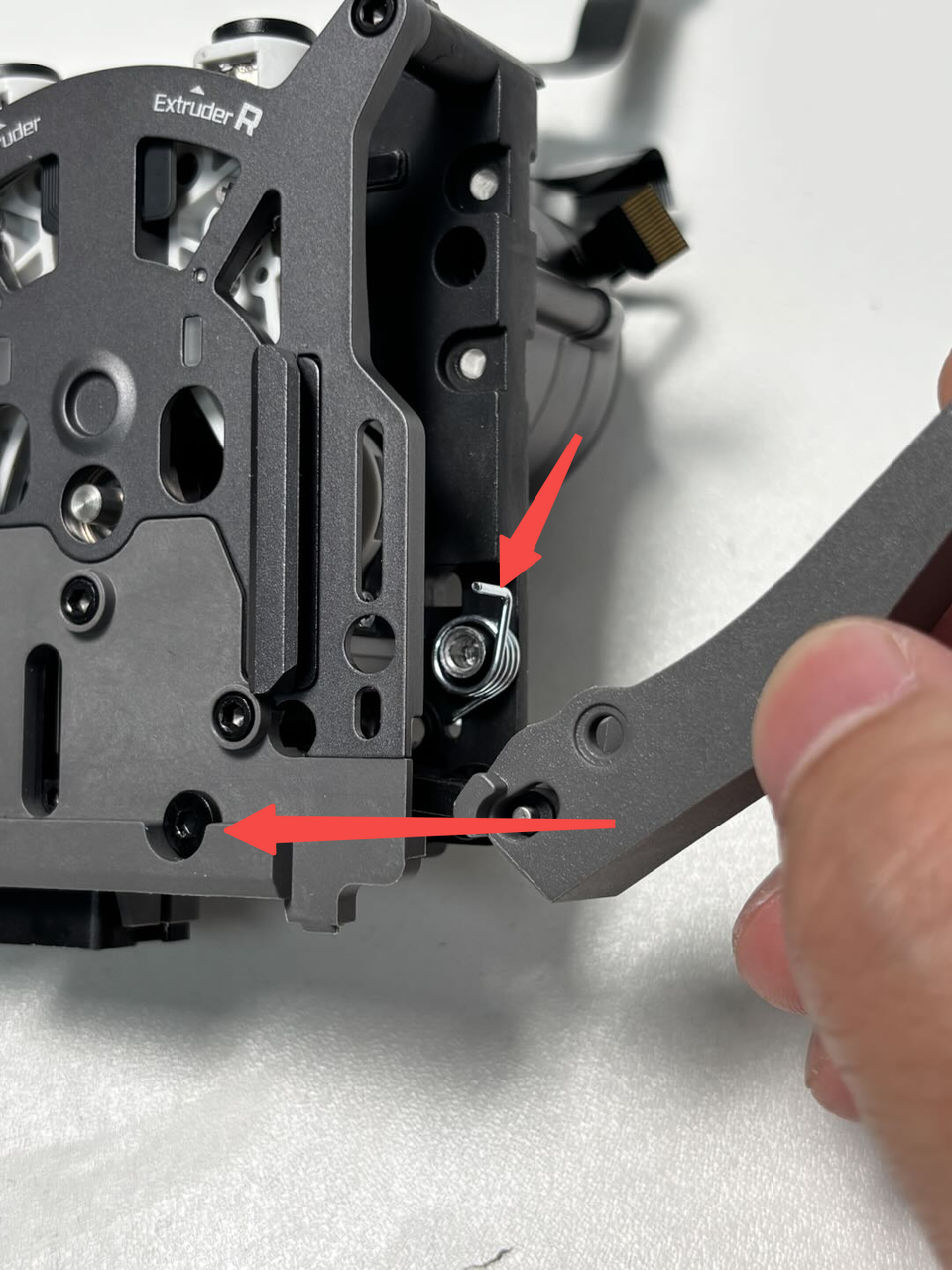

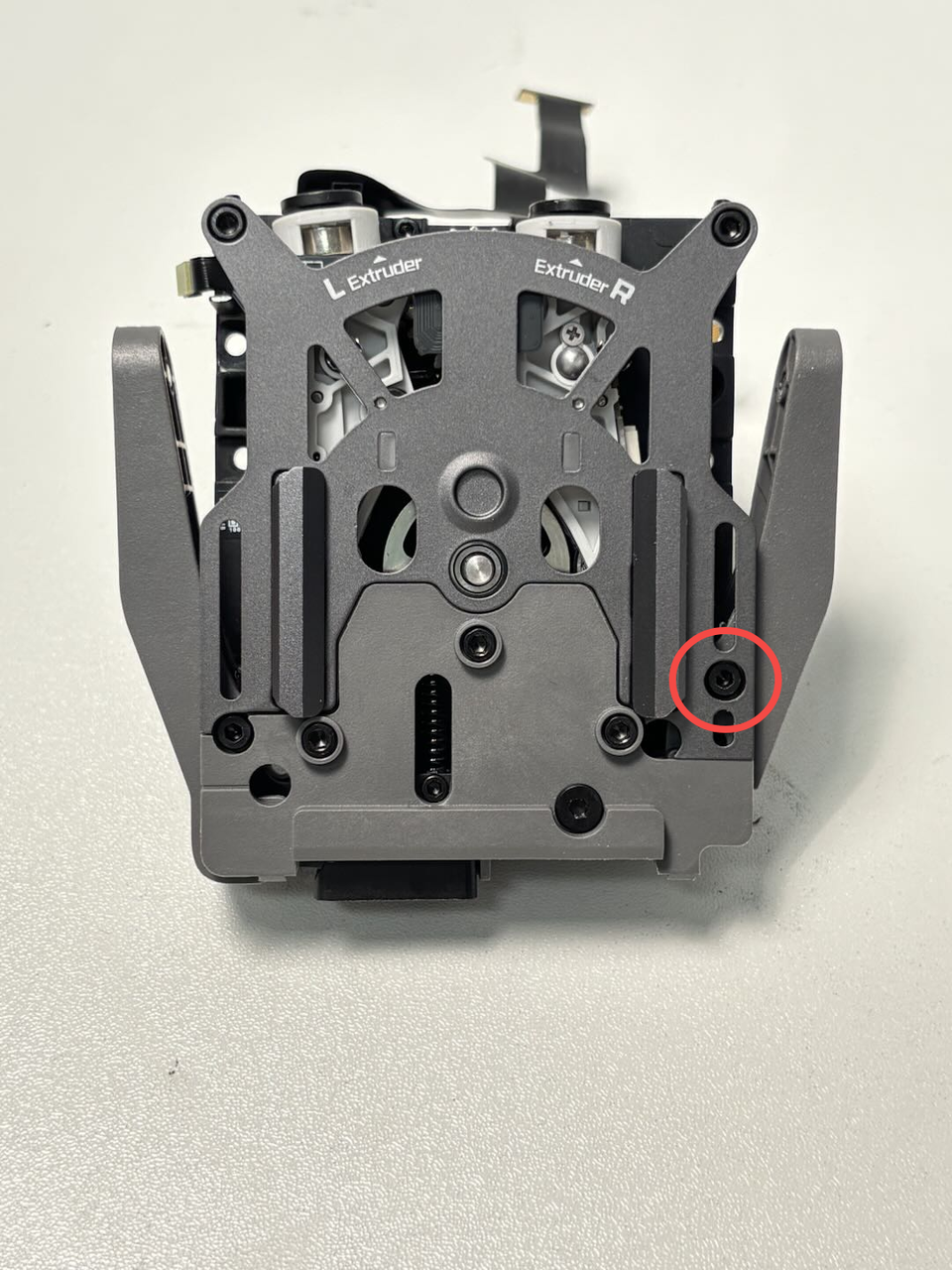

Coloque el extrusor sobre la mesa. Utilice una llave Allen H2.0 para retirar un tornillo de fijación de la palanca del cortador derecho, luego retire la palanca del cortador derecho y el resorte de torsión del extrusor.
Paso 3: Retirar la guía de filamento para extrusor dual

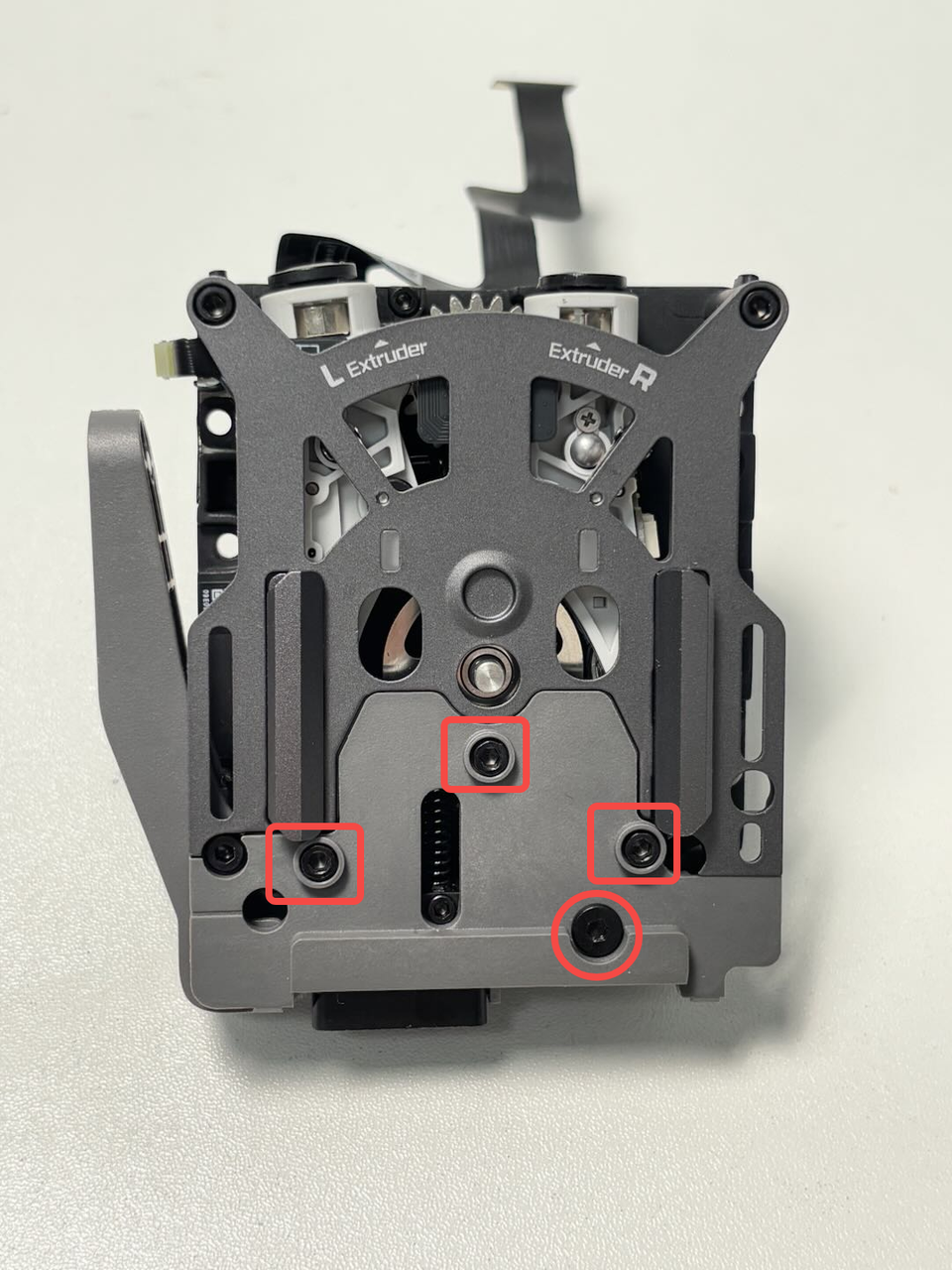

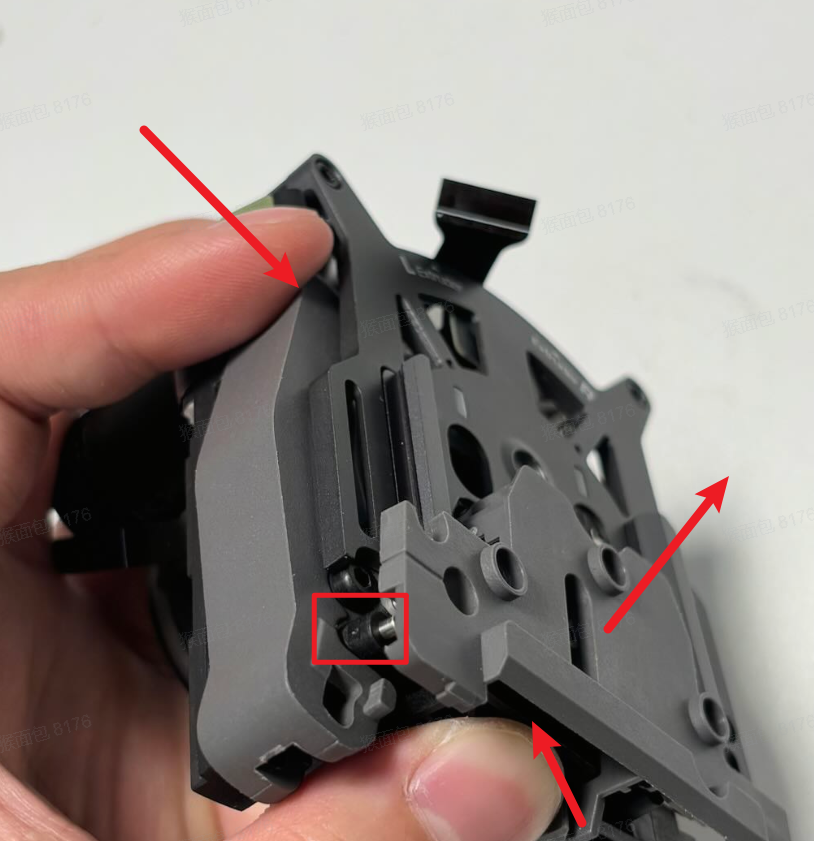

Utilice una llave Allen H2.0 para retirar 4 tornillos de fijación (marcados con cuadrados: M2.5x7 * 3; marcados con círculo: BT2x6 * 1). Sostenga el cortador izquierdo y el deslizador en la parte inferior de la guía de filamento para extrusor dual (para alinear el cortador con la ranura en la palanca del cortador), luego tire hacia adelante la guía de filamento para extrusor dual para retirarla.
Paso 4: Retirar la interfaz de cambio rápido

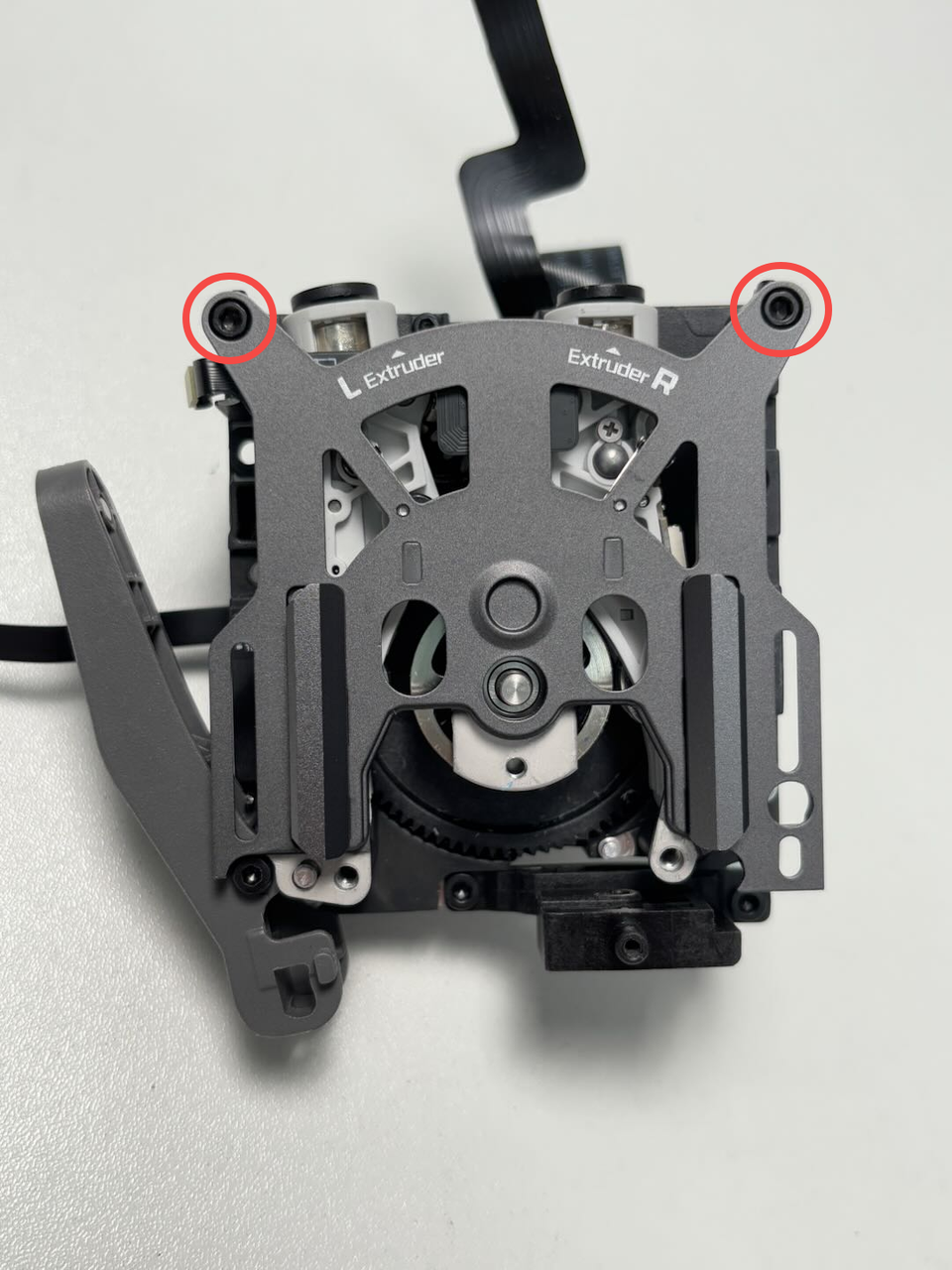

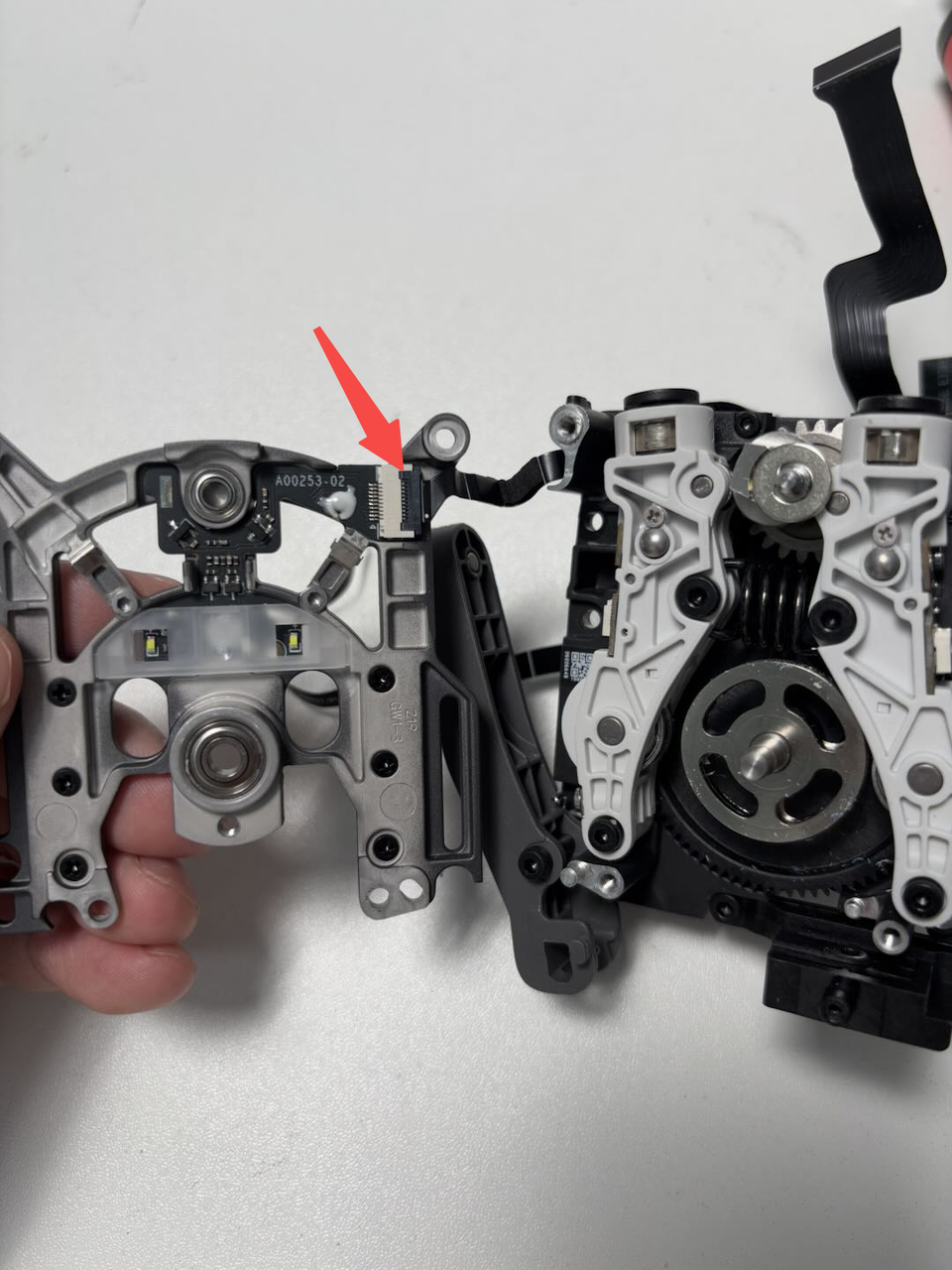

Utilice una llave Allen H2.0 para retirar 2 tornillos de fijación (M2.5x7 * 2). Mueva suavemente y retire la interfaz de cambio rápido, luego desconecte el conector Hall.
Nota: Retire cuidadosamente la interfaz de cambio rápido para evitar dañar los cables.

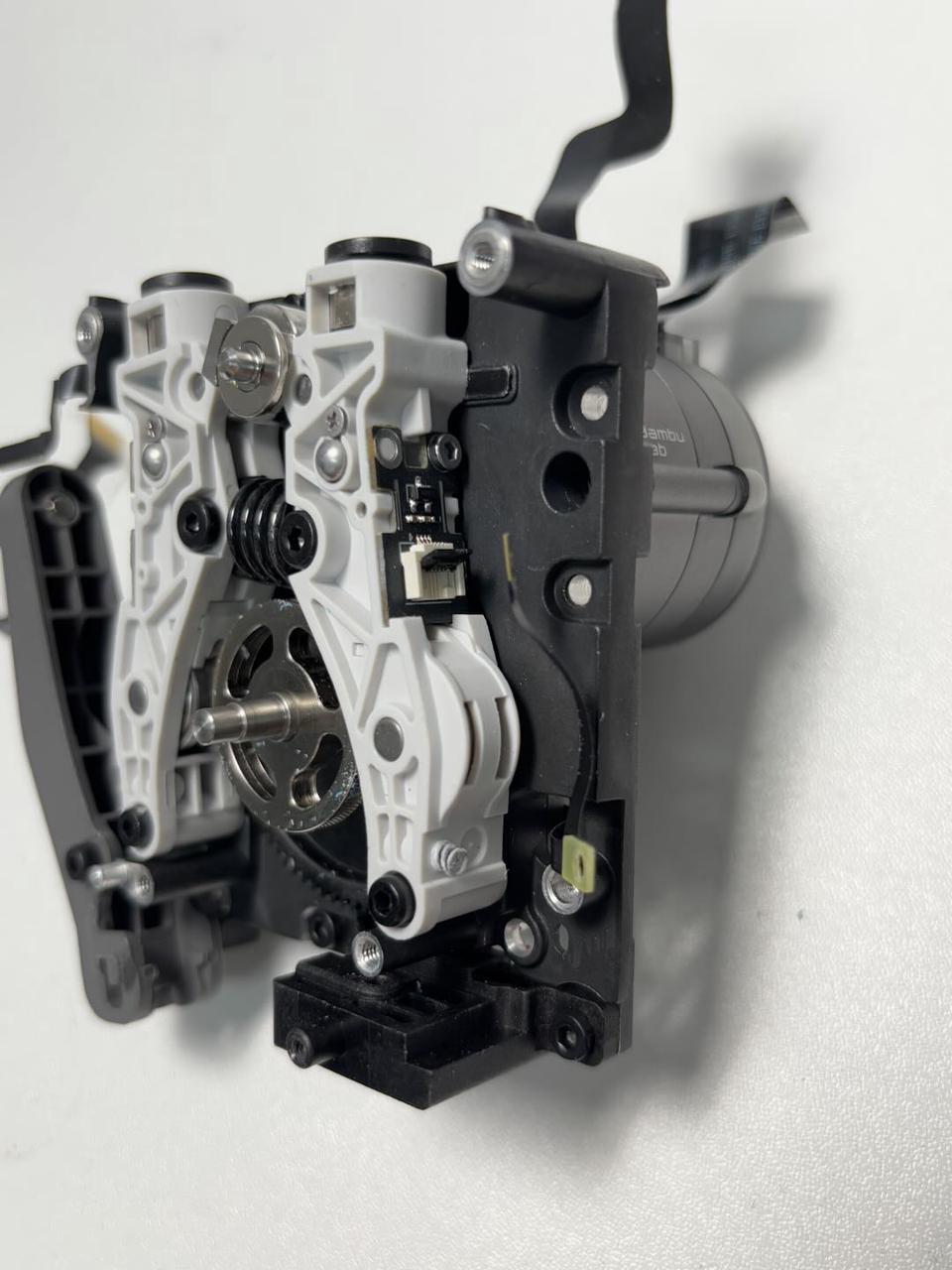

Paso 5: Retirar los rodillos duales del extrusor y el sensor de filamento

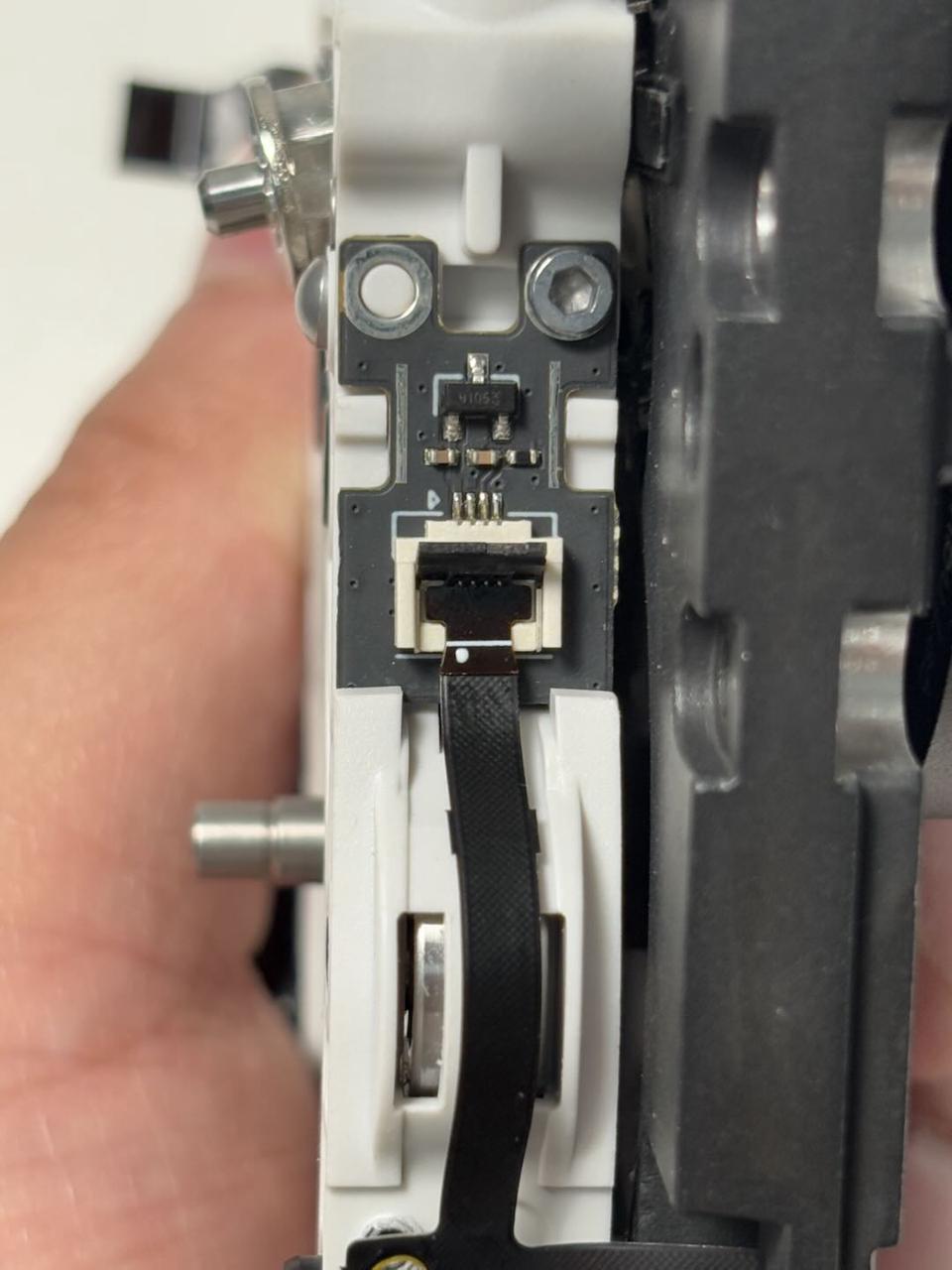

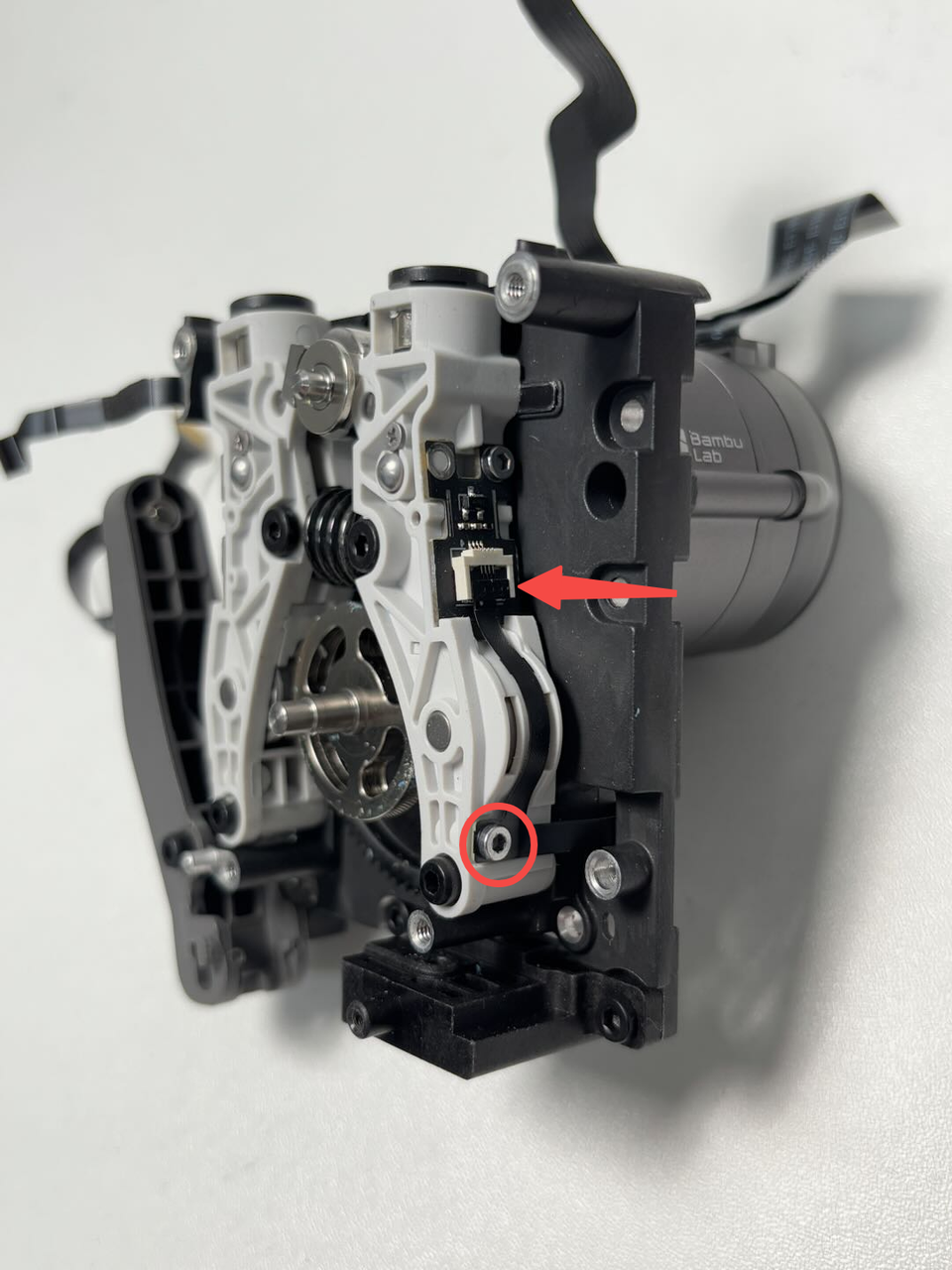

- Utilice una llave Allen H1.5 para retirar el tornillo de fijación FPC Hall (BT2x5 * 1) en el lado derecho de los rodillos duales del extrusor y el sensor de filamento, luego desconecte el FPC Hall derecho.

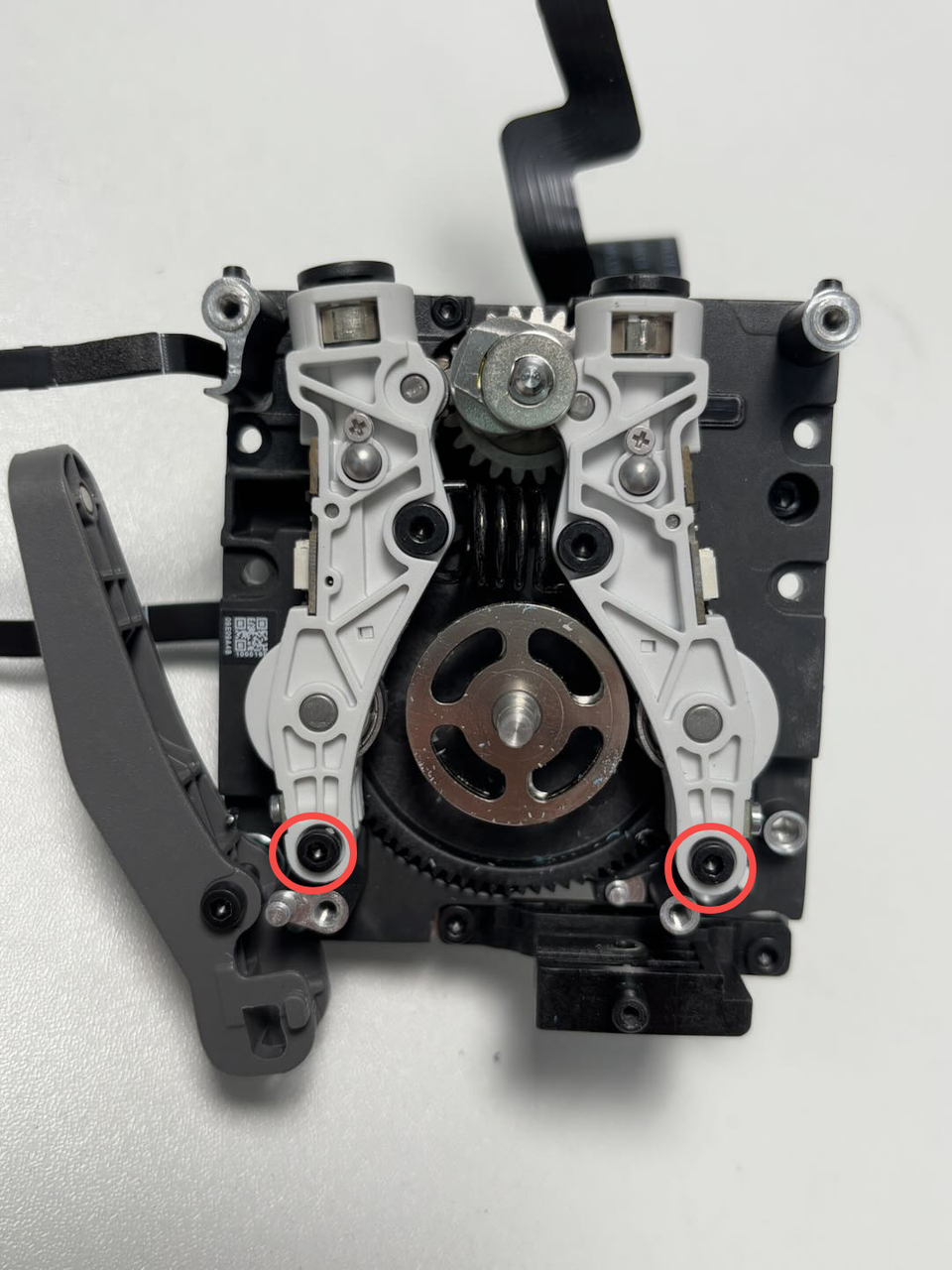

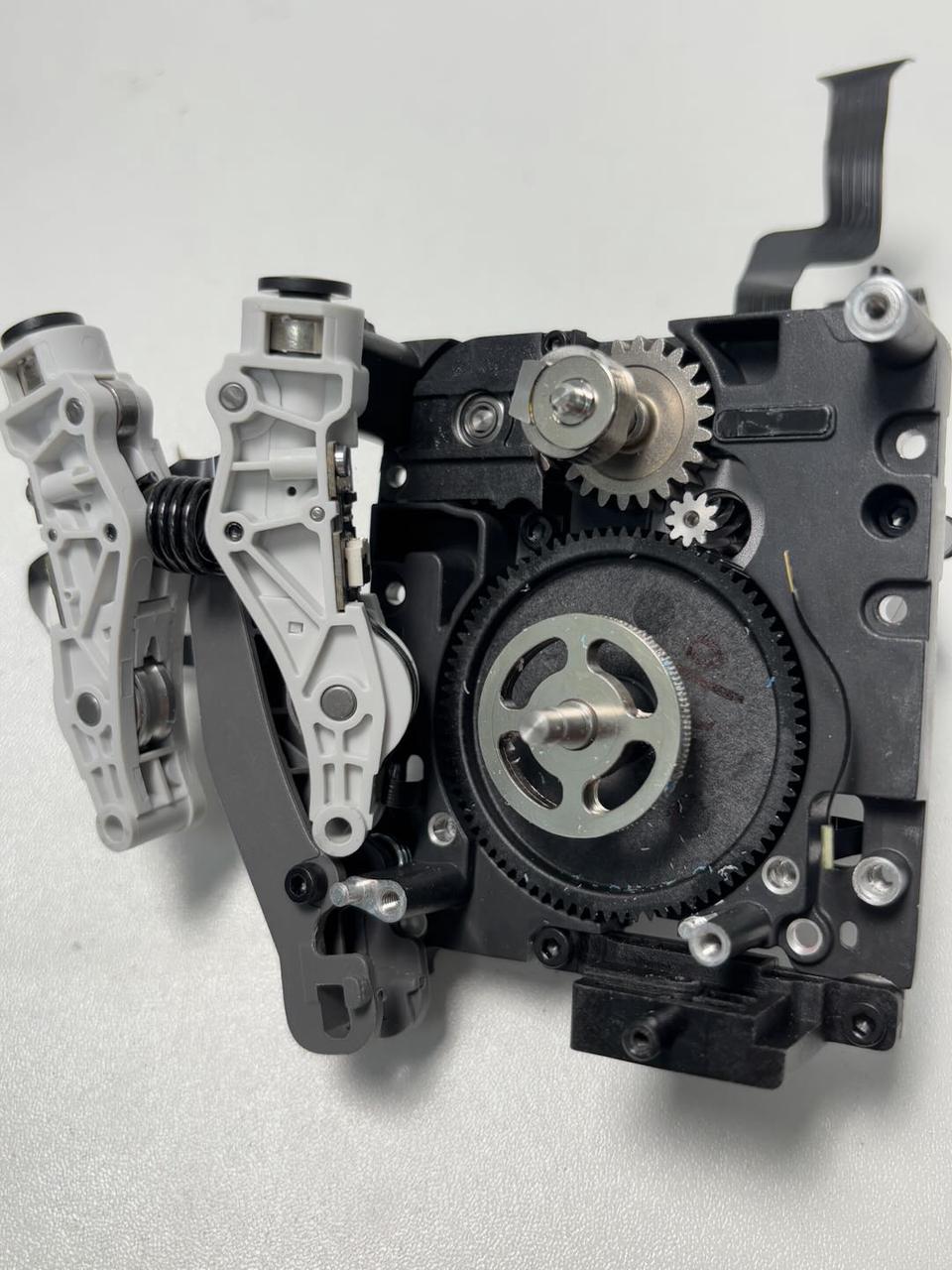

- Utilice una llave Allen H2.0 para retirar 2 tornillos de fijación (M2.5x19x5), retire los rodillos duales del extrusor y gírelos hacia el lado izquierdo para facilitar la retirada de los tornillos de fijación del motor servo del extrusor.
Nota:
No retire el FPC Hall izquierdo.
Tenga cuidado al girar para evitar dañar el FPC Hall izquierdo.
Paso 6: Retirar el motor servo del extrusor

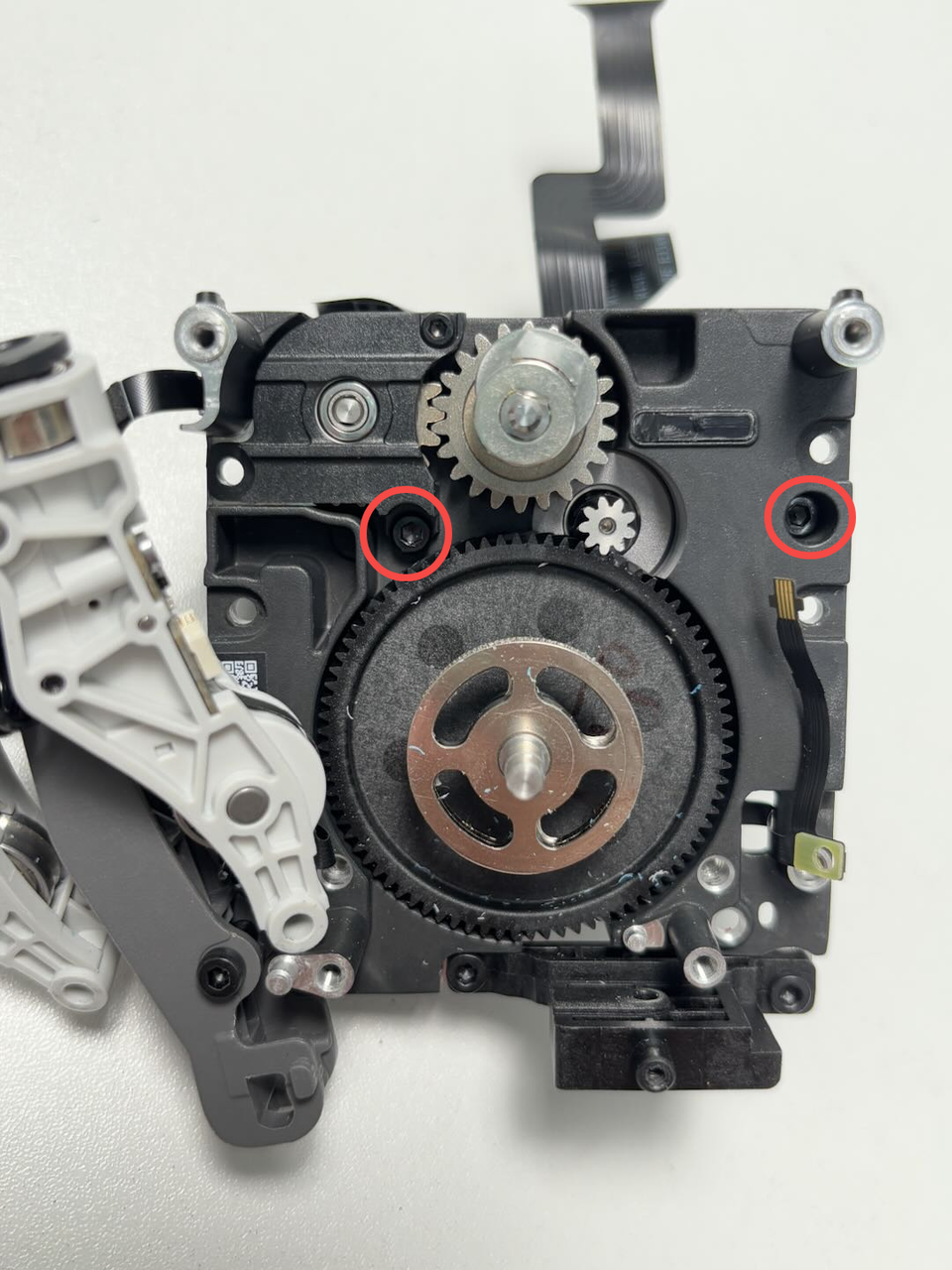

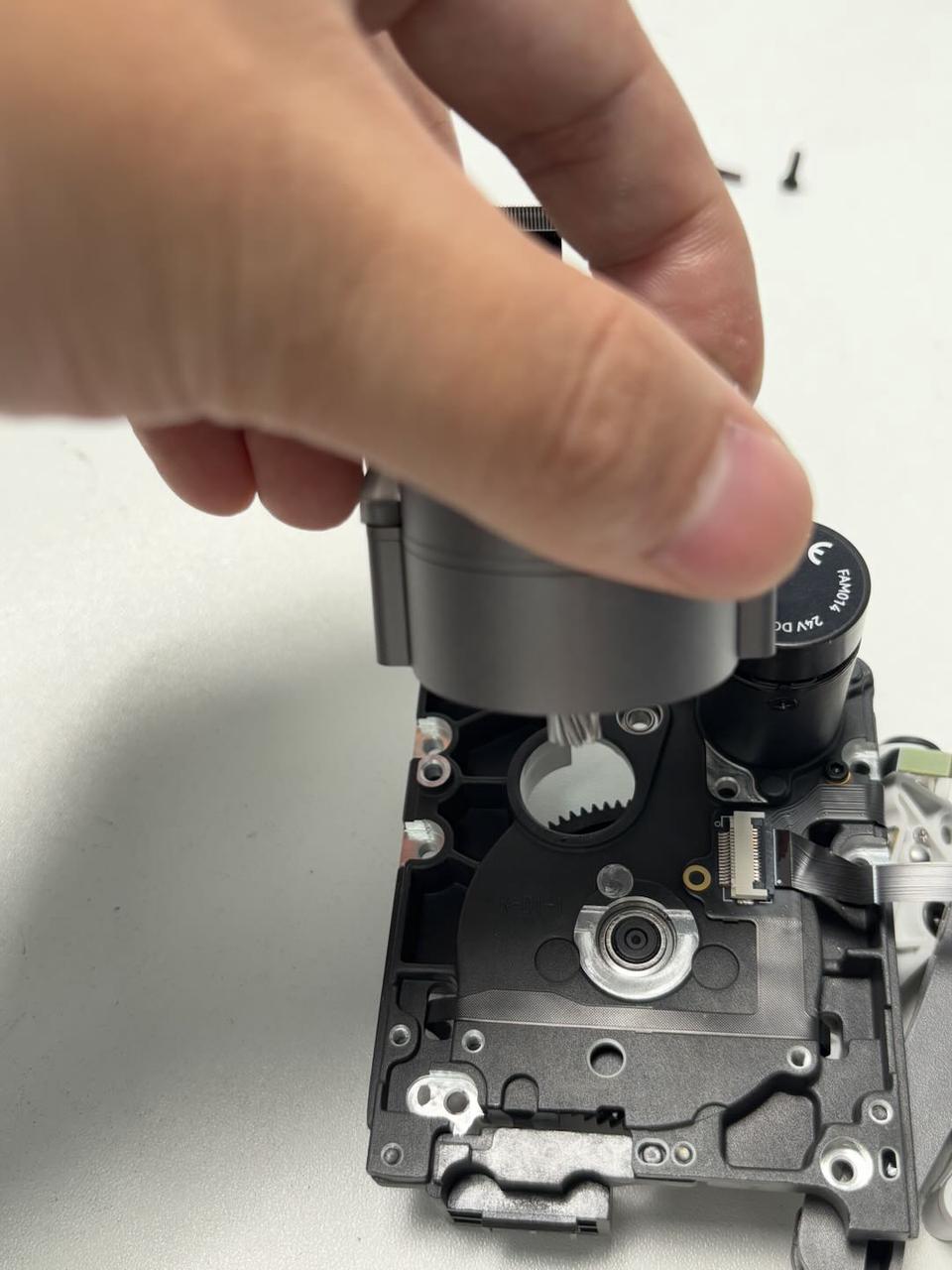

Utilice una llave Allen H2.0 para retirar 2 tornillos de fijación (M2.5x8) del motor servo del extrusor 3513, luego retire el motor servo del extrusor de la unidad dual de extrusor.
Instalar el Motor Servo del Extrusor 3513
Paso 1: Instalar el motor servo del extrusor 3513
Alinee el nuevo motor servo del extrusor con los agujeros en la cubierta trasera del extrusor, luego apriete 2 tornillos de fijación utilizando una llave Allen H2.0.
Nota: Al girar la cubierta trasera del extrusor, soporte los engranajes duales del extrusor y la camisa o retirelos con anticipación para evitar que caigan.
Paso 2: Instalar los rodillos duales del extrusor y el sensor de filamento
- Vuelva a colocar los rodillos duales del extrusor y el sensor de filamento en el extrusor. Empuje manualmente el eje accionado para alinear el agujero de tornillo en la parte inferior del eje accionado con la cubierta trasera del extrusor, luego apriete 2 tornillos de fijación utilizando una llave Allen H2.0.

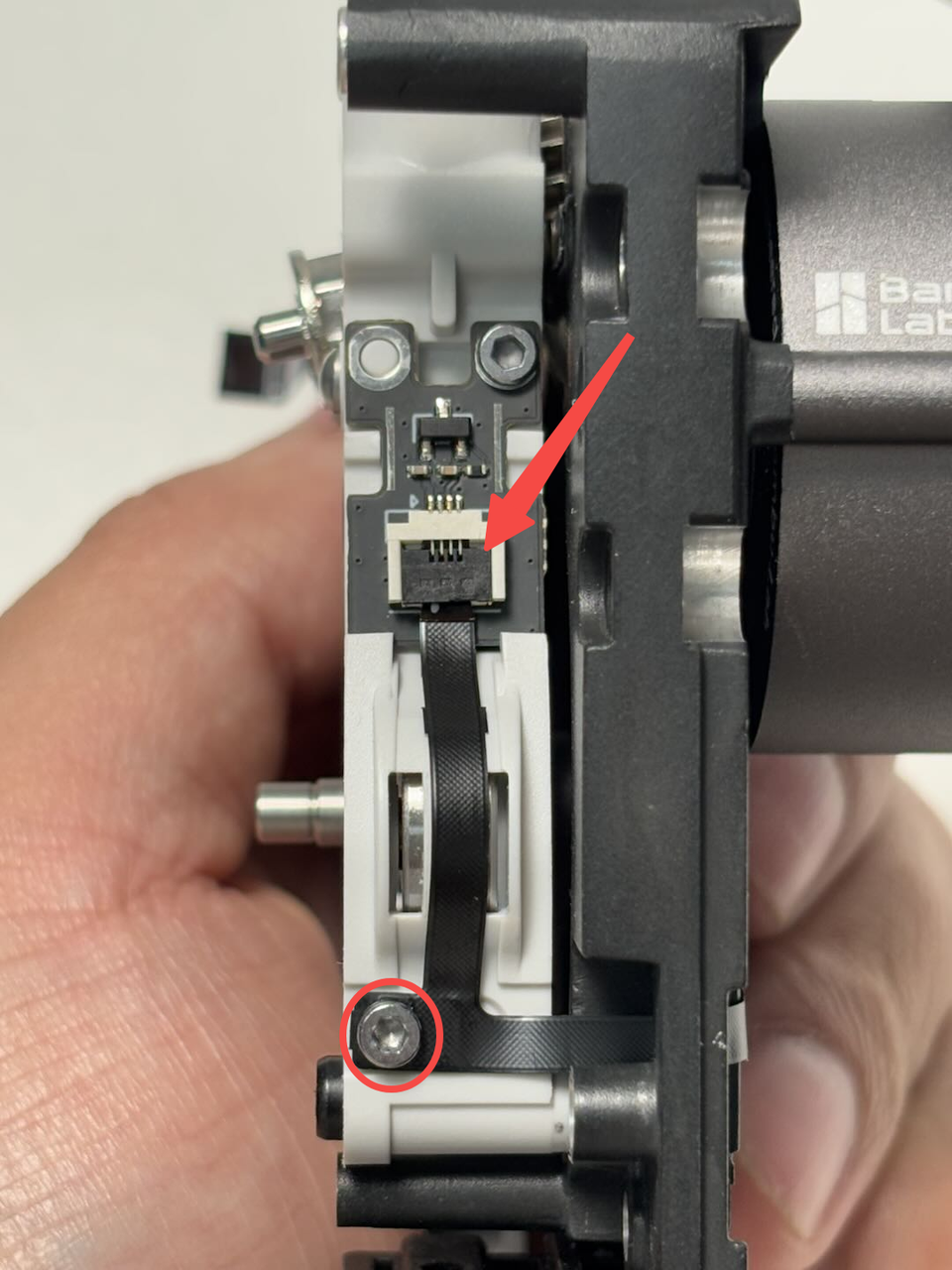

- Inserte el FPC Hall derecho en el rodillo del extrusor, asegure la pestaña y apriete un tornillo de fijación FPC Hall (BT2x5) utilizando una llave Allen H1.5.
Paso 3: Instalar la interfaz de cambio rápido
Conecte el FPC Hall a la interfaz de cambio rápido, luego fije la interfaz de cambio rápida al extrusor. Apriete dos tornillos de fijación utilizando una llave Allen H2.0.
Paso 4: Instalar la guía de filamento para extrusor dual

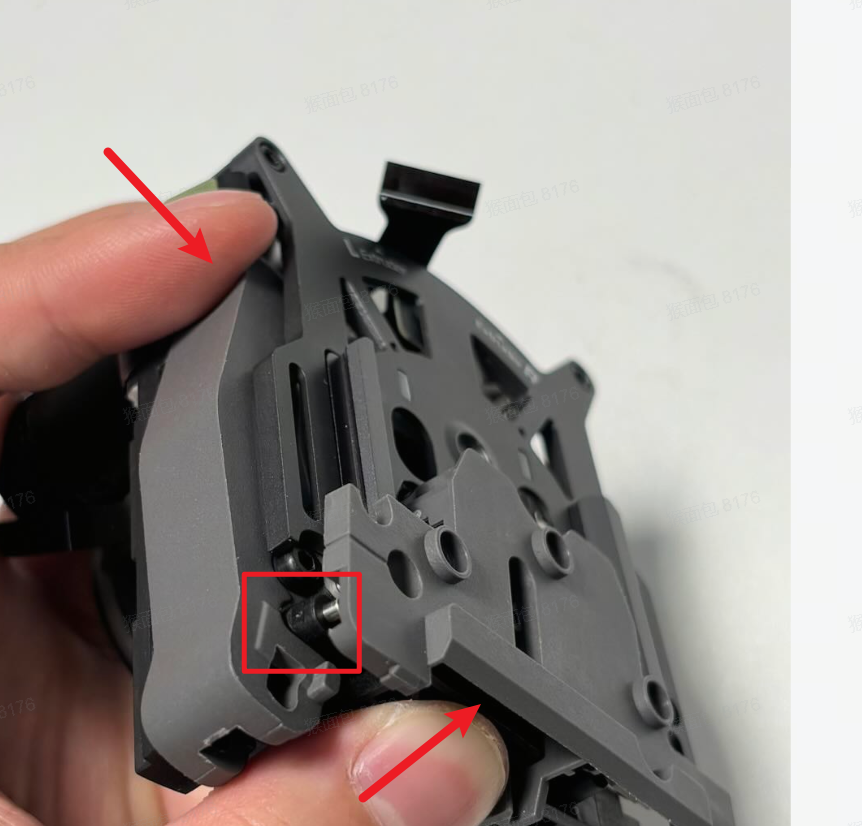

Sostenga simultáneamente la palanca del cortador izquierdo y el deslizador en la parte inferior de la guía de filamento para extrusor dual (para alinear el cortador con la ranura en la palanca del cortador), luego inserte la guía de filamento para extrusor dual en el extrusor. Apriete 4 tornillos de fijación utilizando una llave Allen H2.0.
Paso 5: Instalar el cortador derecho
Inserte el resorte de torsión en el extrusor, luego inserte el cortador y la palanca del cortador juntos en el extrusor. Apriete un tornillo de fijación utilizando una llave Allen H2.0.
Paso 6: Instalar la unidad dual de extrusor
Puede consultar esta Wiki para reinstalar la unidad dual de extrusor en el cabezal:
Reemplazar Unidad Dual de Extrusor H2D
Verificar la Funcionalidad
Conecte la alimentación y encienda la impresora. Inicie un trabajo de impresión y verifique si se completa con éxito.
Notas Finales
