Descripción del problema

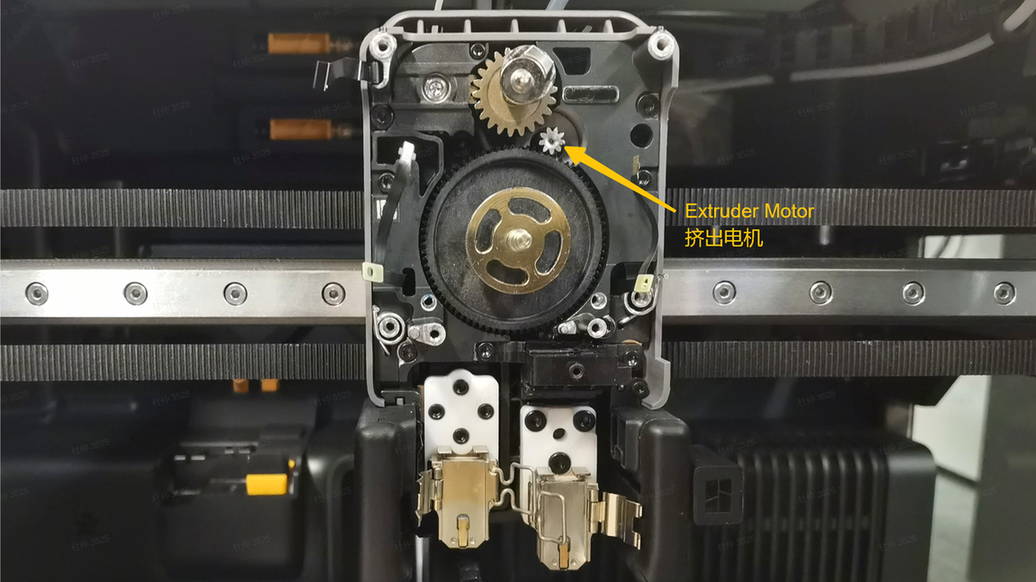

El motor servo del extrusor se encuentra en el centro del cabezal y se utiliza para accionar la rueda del extrusor. Después de encender la impresora, el motor servo del extrusor realiza una autoprueba. Si se detecta un circuito abierto en el motor, el problema debe resolverse antes de poder comenzar la impresión.
Las causas posibles de este problema incluyen:
-
Conector del cable MC-TH suelto
-
FPC del motor servo del extrusor suelto
-
Falla en el motor servo del extrusor
-
Anomalía en el driver de la placa TH
Solución de problemas
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.
Herramientas, equipos y materiales
-
Llave Allen H2.0
-
Llave Allen H1.5
-
Pinzas

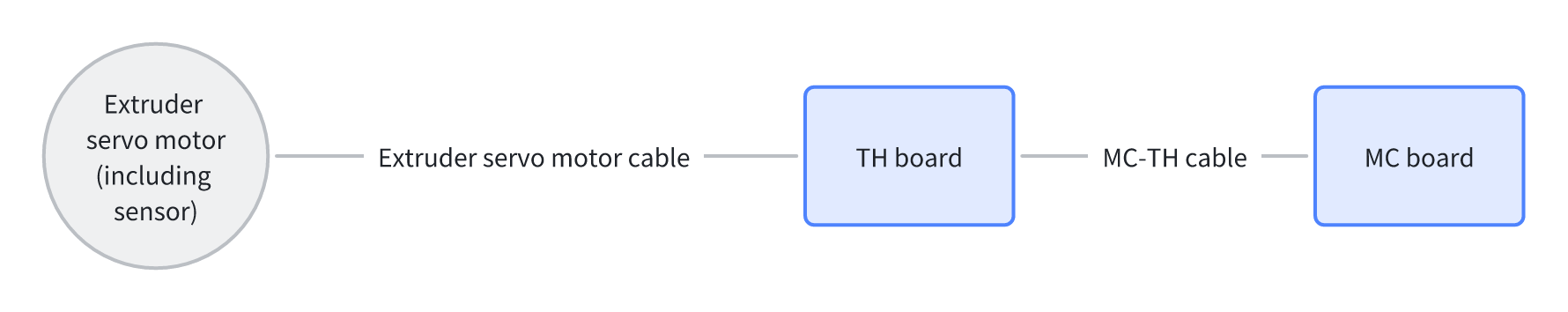

Proceso de aislamiento de la falla
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1: Verificar fallos simultáneos en múltiples funciones del cabezal
Verifique si ocurren las siguientes condiciones al mismo tiempo:

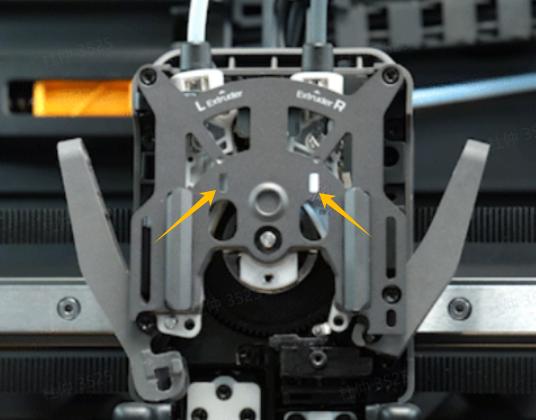

- A pesar de que un consumible está claramente insertado en el cabezal, ambas luces indicadoras de detección de alimentación están apagadas o las luces indicadoras de alimentación parpadean con alta frecuencia.
- Alarma HMS indicando una falla en el módulo del cabezal
Si ambas condiciones están presentes, sugiere que el cable de conexión entre la placa MC y la placa TH puede estar suelto o tener mala conexión. Consulte el Paso 2 para inspección. Si no, continúe con el Paso 3.
Paso 2: Verificar conexión suelta entre la placa MC y la placa TH

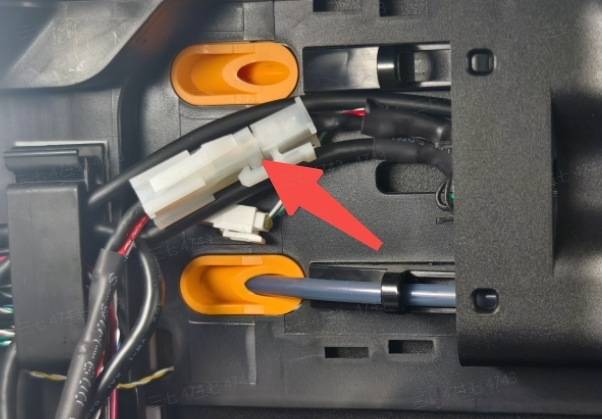

Consulte Wiki - Reemplazar la placa AP. Retire la cubierta de la placa AP e inspeccione el cierre del conector del cable MC-TH para verificar si está suelto. Si es así, reconéctelo con la impresora apagada.
Paso 3: Desmontar el cabezal para exponer la placa de conexión TH e inspeccionar la conexión entre el FPC del motor servo del extrusor y la placa TH.
- Consulte los Pasos 1–4 en la Wiki Cómo desmontar y montar el cabezal H2D para exponer la placa de conexión TH.

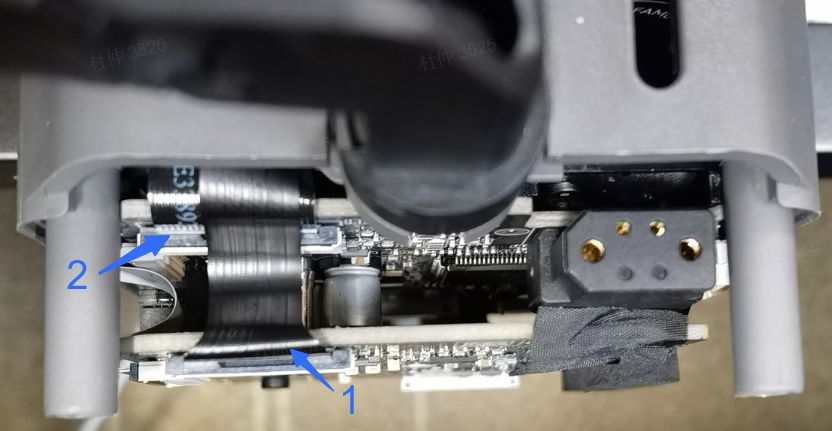

1-FPC del motor de cambio del extrusor 2-FPC del motor servo del extrusor
-
Desconecte el FPC del motor de cambio del extrusor.
-
Verifique si la conexión entre el FPC del motor servo del extrusor y la placa TH está suelta.
- Si está suelta, reconéctela para asegurar una conexión segura. Continúe con el Paso 4 para volver a montar el cabezal;
- Si la conexión es normal, continúe con el Paso 4.
Paso 4: Inspeccionar la conexión entre el motor servo del extrusor y el FPC del motor servo del extrusor
- Consulte los Pasos 1–9 en la Wiki Cómo desmontar y montar el cabezal H2D para desmontar adicionalmente la placa de conexión TH, la placa TH y el ventilador del hotend, exponiendo el motor servo del extrusor.
-

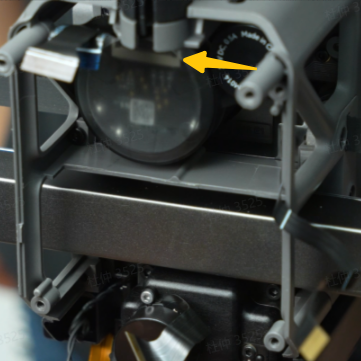

Abra la cubierta trasera del motor servo del extrusor e inspeccione si el FPC del motor servo del extrusor está suelto.
-
Si está suelto, reconéctelo para asegurar una conexión segura. Cierre la cubierta trasera del motor servo del extrusor. Continúe con el Paso 6 para volver a montar el cabezal.
-
Si no está suelto, continúe con el Paso 5.
Paso 5: Reemplazar el motor servo del extrusor
Retire 2 tornillos y reemplace el motor servo del extrusor.
Paso 6: Volver a montar parcialmente el cabezal
Consulte la Wiki Cómo desmontar y montar el cabezal H2D para volver a montar el cabezal. El conducto del ventilador de capa y el hotend pueden instalarse después de la prueba.
Paso 7: Prueba de encendido
Encienda la impresora y realice una autoprueba. Si no aparecen alertas relacionadas, la solución de problemas fue exitosa. Continúe con el Paso 9.
Si la prueba aún falla después de reemplazar el motor servo del extrusor, continúe con el Paso 8.
Paso 8: Reemplazar la placa TH
Consulte los Pasos 1 y 8 en la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
Realice una prueba de encendido. Si no aparecen alertas relacionadas, la solución de problemas fue exitosa. Continúe con el Paso 7.
Paso 9: Volver a montar las partes restantes del cabezal
Consulte los Pasos 35–37 en la Wiki Cómo desmontar y montar el cabezal H2D para volver a montar el conducto del ventilador de capa, el hotend, etc.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
