Descripción del problema
El ventilador del hotend se utiliza para mantener el filamento frío y firme en las aletas de enfriamiento de la boquilla. Si la velocidad del ventilador del hotend se mantiene baja, la temperatura de la boquilla aumenta y provoca que el filamento sea demasiado blando y fácil de obstruir en el hotend.
Los siguientes son posibles motivos para este error HMS:
-
La pala del ventilador está atascada por algo (como filamento) y no puede girar libremente;
-
El conector del ventilador del hotend no está instalado correctamente;
-
El ventilador del hotend está dañado;
-
La placa TH está dañada.
Advertencia de seguridad
Antes de realizar cualquier trabajo de mantenimiento en la impresora y sus componentes electrónicos (incluido el cable del cabezal), apague la alimentación de la impresora y desconecte la fuente de alimentación para evitar toques accidentales en la pantalla o cortocircuitos que podrían causar daños electrónicos adicionales y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, confirme primero la temperatura del hotend y la cama caliente para evitar operar a altas temperaturas. Si es necesario operar a altas temperaturas, use guantes resistentes al calor para garantizar un mantenimiento seguro y efectivo.
Solución de problemas
Herramientas, equipos y materiales
-
Llave Allen H2.0
-
Llave Allen H1.5
Pasos para la solución de problemas
Paso 1. Verificar si el conector del ventilador del hotend está suelto
-

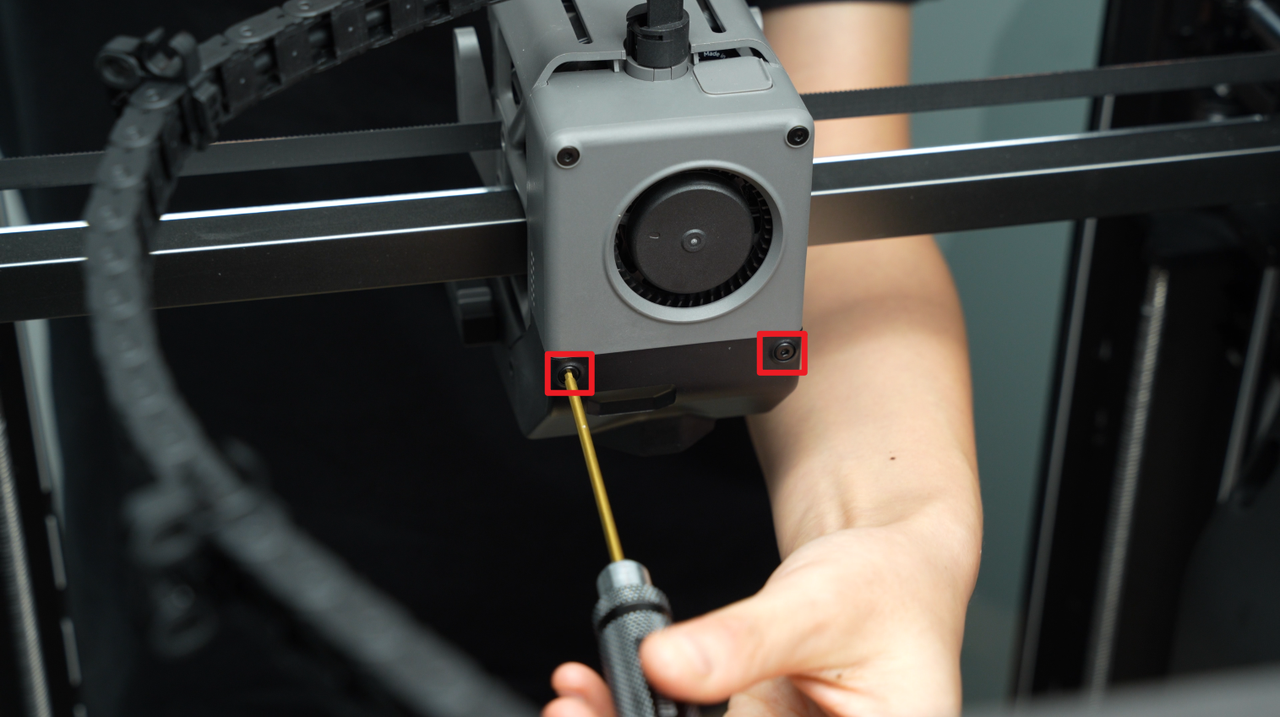

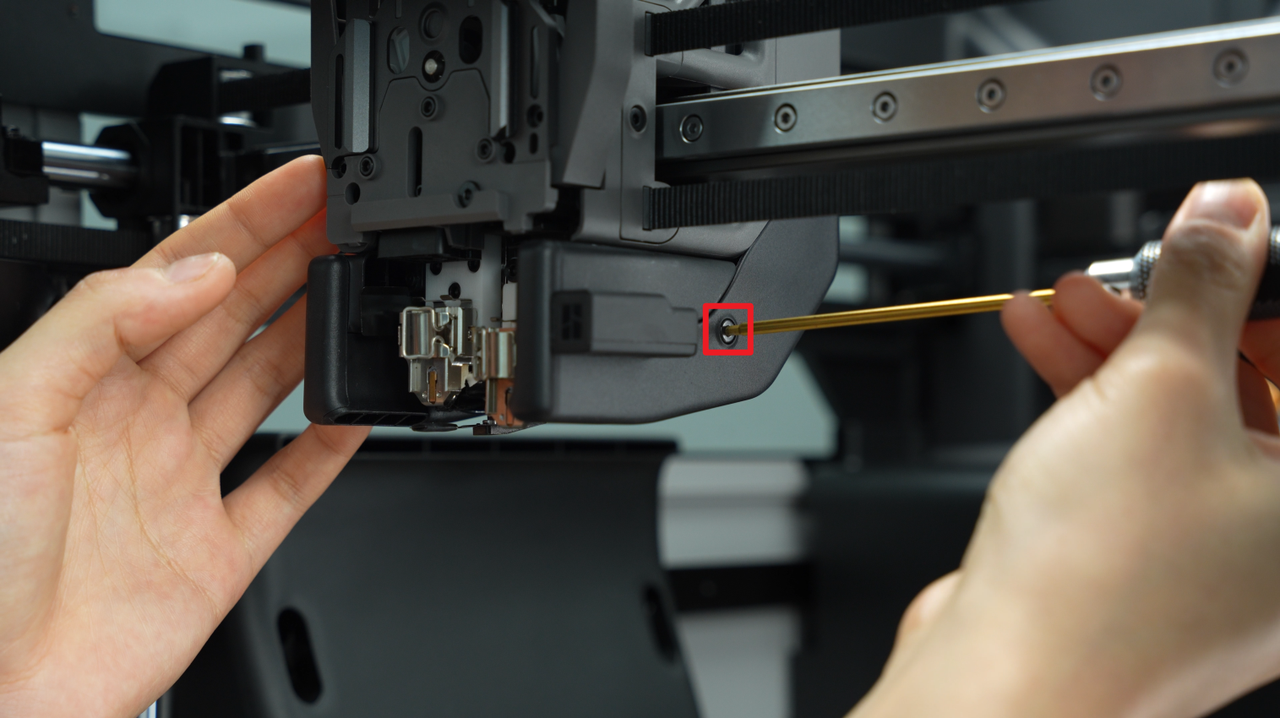

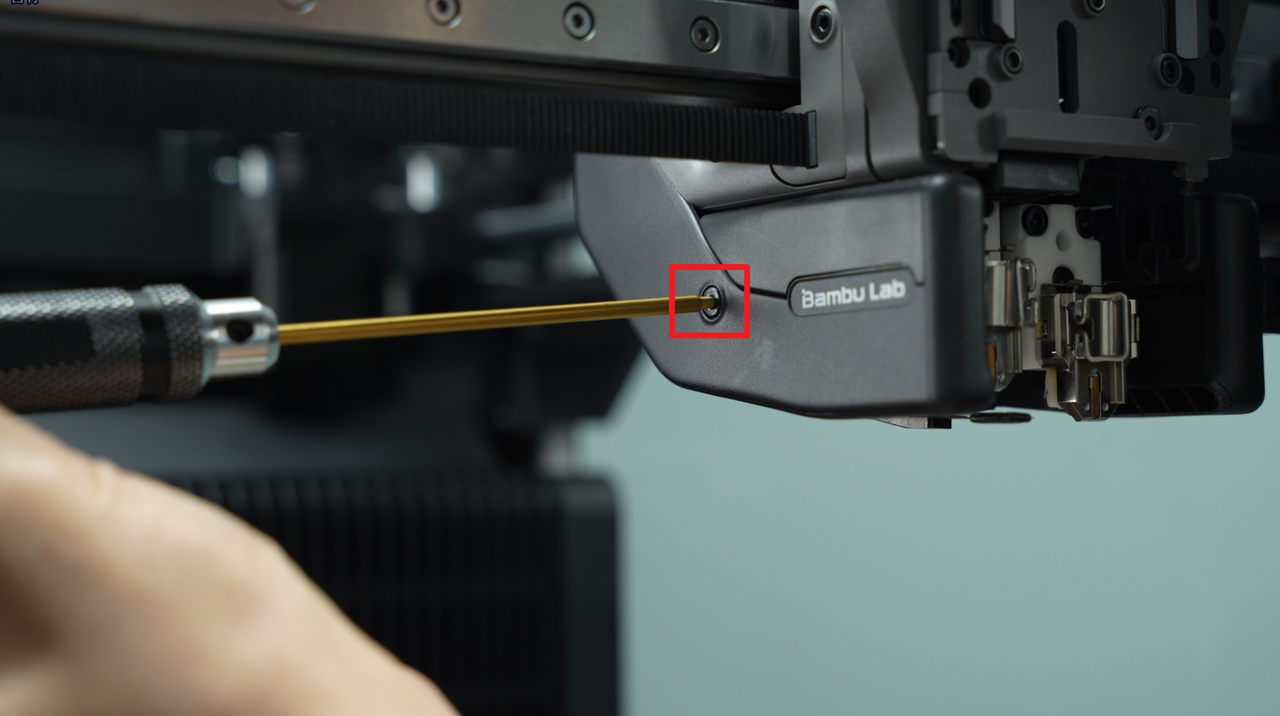

Utilice una llave Allen H2.0 para retirar los 4 tornillos de fijación (BT3x8);
-

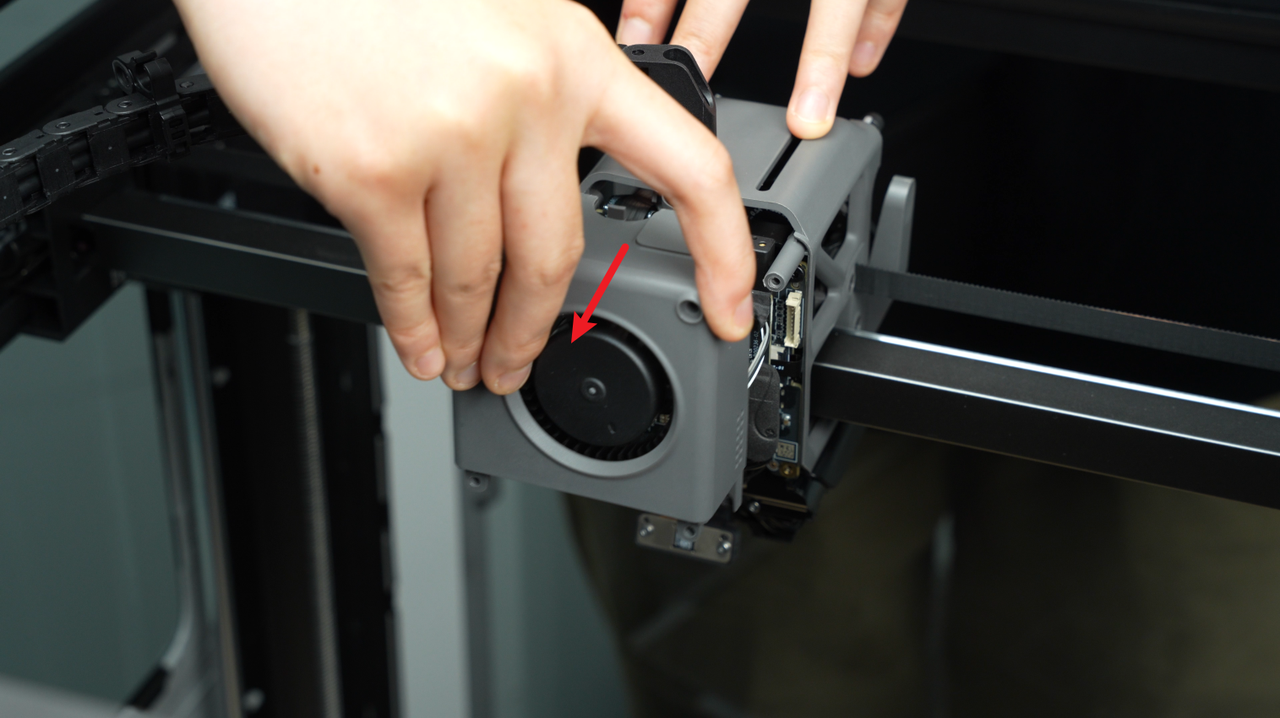

Sostenga el extremo trasero del conducto del ventilador y tire suavemente hacia abajo para retirarlo;

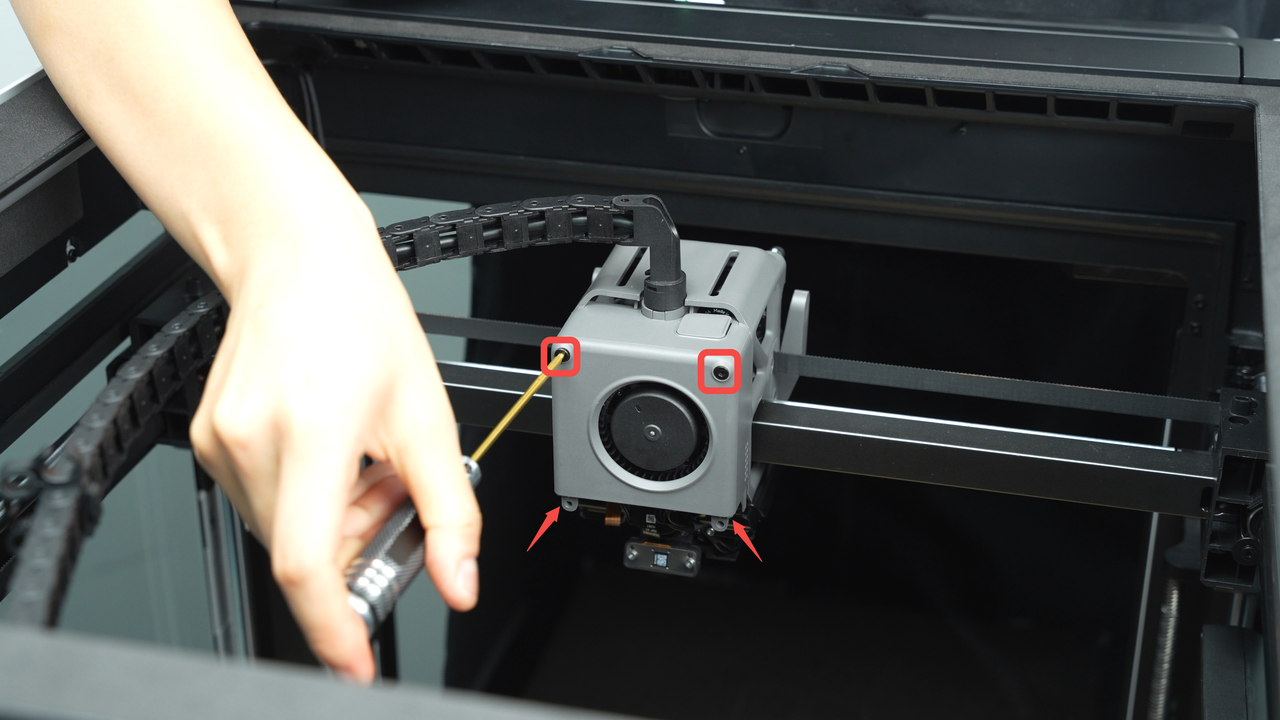

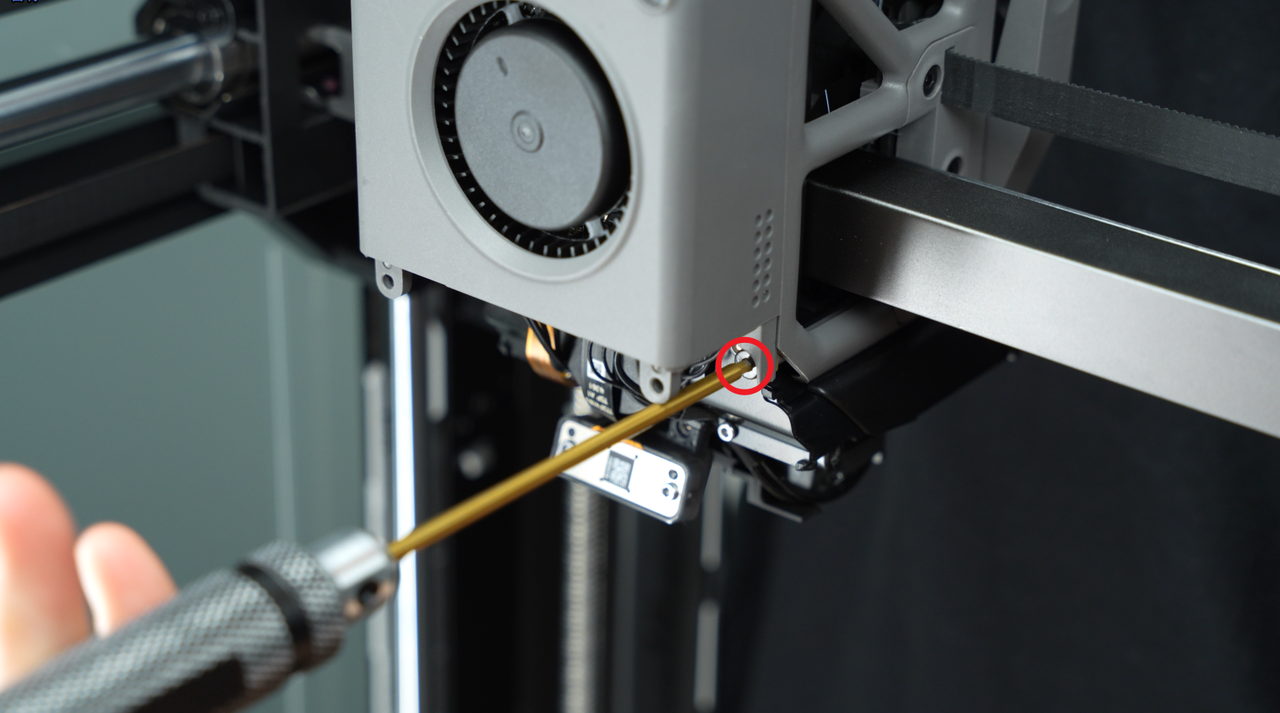

- Utilice una llave Allen H2.0 para retirar los 4 tornillos de fijación (marca de caja para BT3x20, marca circular para BT2.6x8), luego coloque cuidadosamente el ventilador en el eje X;
Nota: El cable del ventilador está conectado a la placa TH. No tire del cable del ventilador con fuerza.
- Retire la cinta adhesiva del conector, observe la interfaz del ventilador del hotend en la placa TH y verifique si el conector del ventilador del hotend y la placa TH están instalados correctamente.
-
Si está suelto, reinstale la interfaz;
-
Si la instalación es normal pero el error HMS persiste, proceda al paso 2.
Paso 2. Verificar y limpiar el ventilador del hotend de objetos extraños
-
Consulte Reemplazar ventilador H2D para hotend y soporte para retirar el ventilador del hotend; observe si las paletas del ventilador están atascadas por objetos extraños y si es difícil girarlas manualmente; si hay objetos extraños, límpielos;
-
Consulte Reemplazar ventilador H2D para hotend y soporte para reinstalar el cabezal; oprima la pantalla, establezca la temperatura de la boquilla en 0°C, espere a que la temperatura de la boquilla alcance la temperatura ambiente y luego establezca la temperatura de la boquilla en 60°C.
- Si el error HMS persiste después de calentar la boquilla, proceda al paso 3.
Paso 3. Reemplazar el ventilador del hotend
-
Consulte Reemplazar ventilador H2D para hotend y su soporte para reemplazar el ventilador del hotend;
-
Si el error HMS persiste después de reemplazar el ventilador del hotend, proceda al paso 4.
Paso 4. Reemplazar la placa TH
Consulte Reemplazar placa de interfaz de extrusión H2D/TH board/cable FPC para reemplazar la placa TH.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
