Descripción del problema
El control de temperatura de la boquilla depende principalmente del calentador y del sensor NTC. Si el sensor de temperatura presenta un circuito abierto, la placa TH no puede obtener la temperatura correcta de la boquilla, lo que provoca que el calentador genere calor continuamente, causando fallos en la impresión. Causas posibles:
-
Circuito abierto en el cable o conector de conexión del calentador
-
Fallo del calentador
-
Fallo de la placa TH

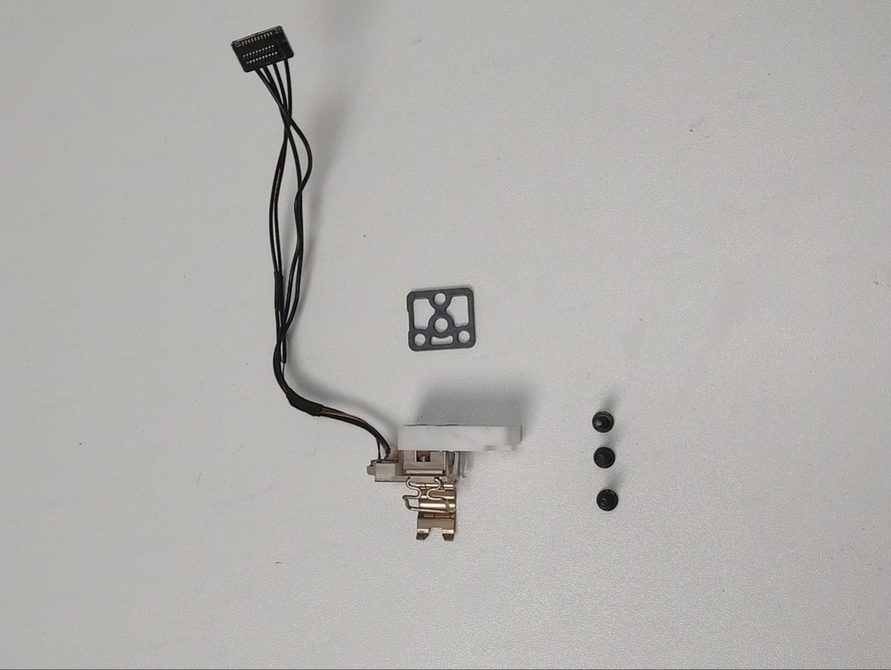

1 - Conector 2 - Conector del calentador 3 - Conector del sensor NTC 4 - Base del calentador (incluye sensor de temperatura NTC)
Solución de problemas
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.
Al instalar el conector del calentador, asegúrese de que esté alineado correctamente con el puerto de la placa TH.

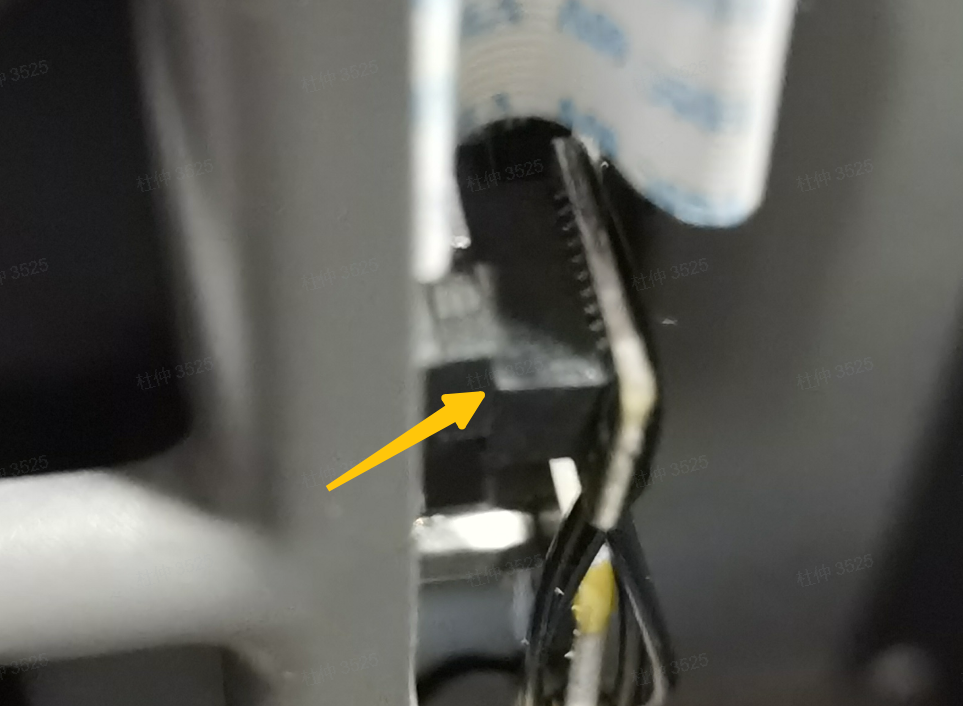

El conector del calentador está alineado con el conector de la placa TH:

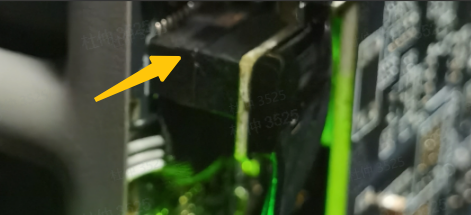

El conector del calentador no está alineado con el conector de la placa TH:
Herramientas, equipos y materiales
Llave Allen H2.0

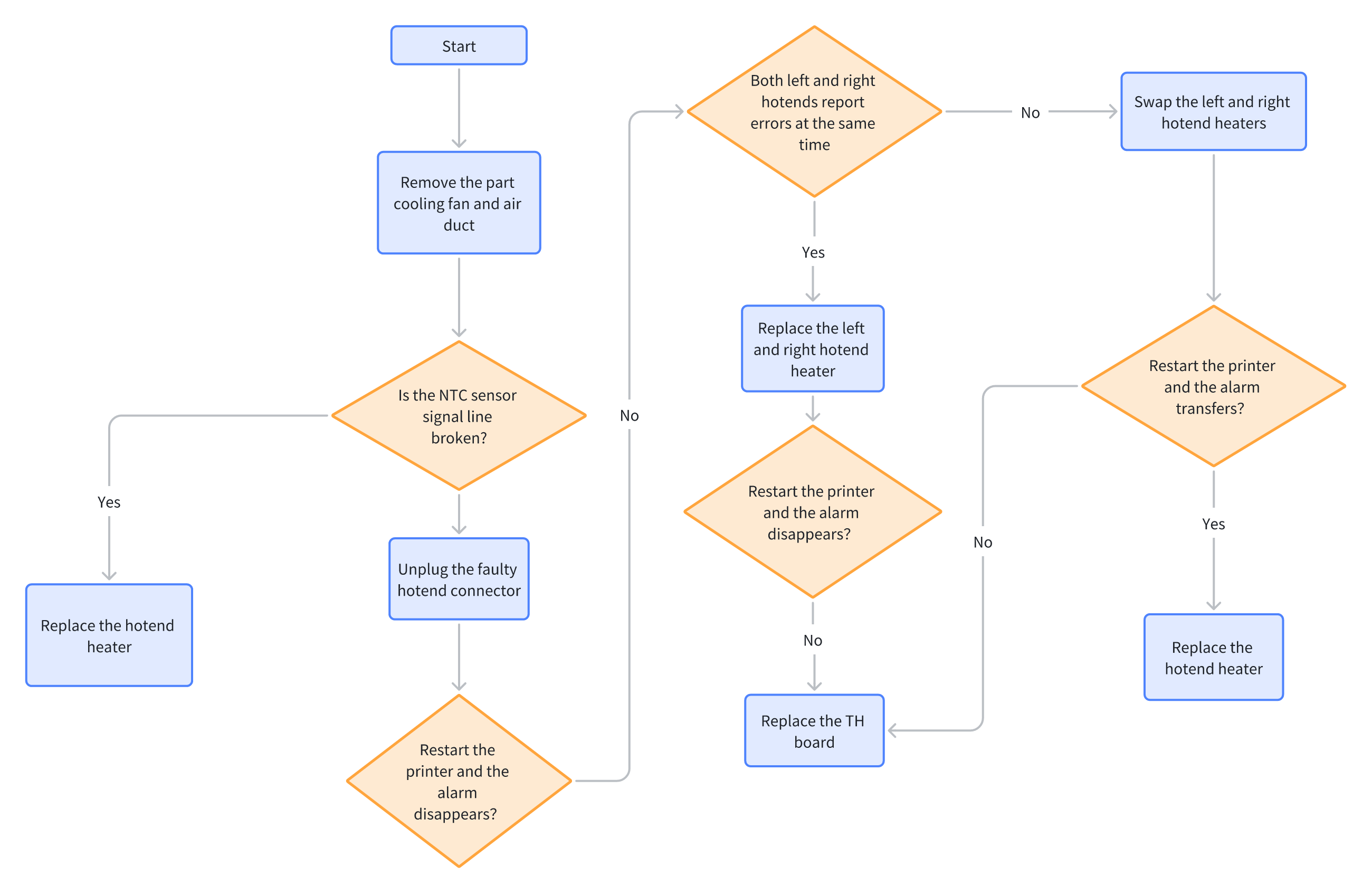

Proceso de aislamiento de fallos
Aunque los montajes de calentamiento izquierdo y derecho pueden diferir en estructura, intercambiar únicamente los conectores durante la solución de problemas es un método seguro y efectivo para determinar si el problema radica en el montaje de calentamiento en sí o en la placa TH.
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Retire el ventilador de capa y el conducto
Consulte la Wiki Reemplazar montaje de calentamiento H2D para retirar el ventilador de capa y el conducto de aire.

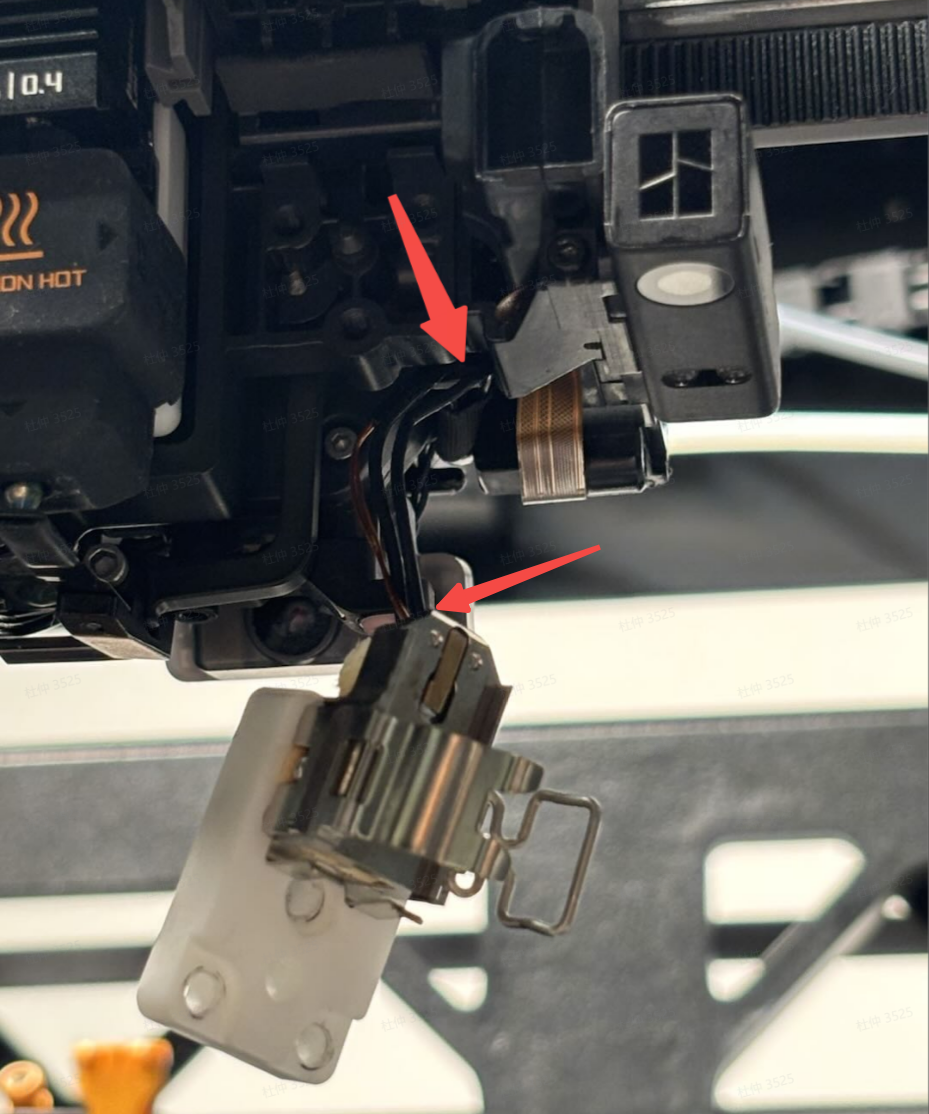

Paso 2. Inspeccione visualmente el conector del sensor NTC en busca de roturas
Si se encuentra una rotura, reemplace el calentador.
Si no se observa una rotura evidente, continúe con el Paso 2.
Paso 3. Reconecte el conector defectuoso del hotend
-
Desconecte y reconecte el conector del hotend derecho. Si ambos hotends izquierdo y derecho reportan un error, debe desconectar y reconectar ambos conectores de hotend simultáneamente.

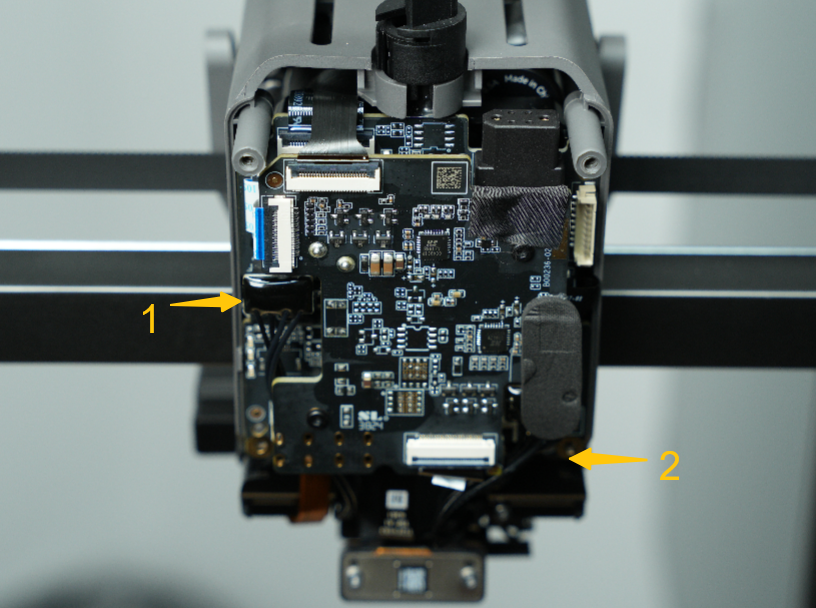

1 - Conector del calentador del hotend derecho 2 - Conector del calentador del hotend izquierdo
-
Reinicie la impresora.
-
Si el error persiste tras el reinicio, continúe con el Paso 3.
Paso 4. Si solo un hotend reporta un error
-
Consulte la Wiki Reemplazar montaje de calentamiento H2D para retirar los calentadores de hotend izquierdo y derecho.
-
Intercambie los calentadores de hotend izquierdo y derecho y conéctelos a los conectores de la placa TH (no es necesario realizar la instalación completa).
-
Después de reiniciar, verifique si hay errores.
-
Si el error cambia de "La temperatura de la boquilla del extrusor derecho es anormal" a "La temperatura de la boquilla del extrusor izquierdo es anormal", reemplace el calentador del hotend derecho.
-
Si el error permanece sin cambios, consulte la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
-
Paso 5. Si ambos hotends reportan errores
-
Consulte la Wiki Reemplazar montaje de calentamiento H2D para reemplazar ambos calentadores de hotend izquierdo y derecho.
-
Después de reiniciar, si el error persiste, consulte la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
