Descripción del problema
El sistema de control de temperatura de la boquilla consta principalmente de un calentador y un sensor NTC. La placa TH es responsable de monitorear la potencia de salida del calentador y la temperatura del sensor NTC. Cuando el calentador opera a potencia máxima pero no alcanza la temperatura objetivo programada dentro del tiempo predeterminado, se activará una alarma de sobrecalentamiento del calentador.
Causas posibles:
- Medias de silicona dañadas o instaladas incorrectamente para el hotend
- Mala conexión en el conector del calentador o del sensor NTC
- Instalación incorrecta o malfuncionamiento del calentador o del sensor NTC
- Falla en la placa TH

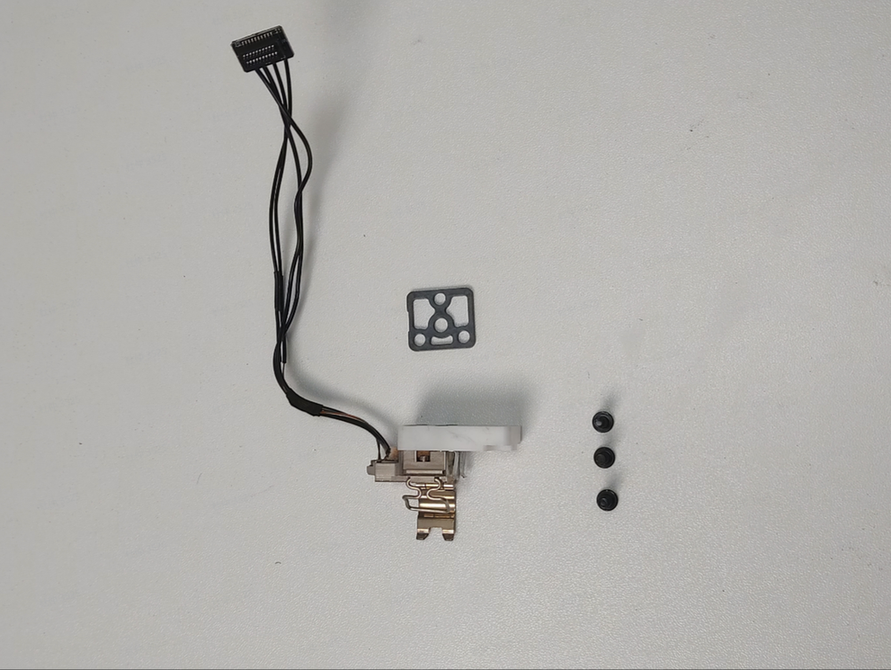

1 - Conector 2 - Conector del calentador 3 - Conector del sensor NTC 4 - Base del calentador (incluye sensor de temperatura NTC)
Solución de problemas
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.
Al instalar el conector del calentador, asegúrese de que esté alineado correctamente con el puerto de la placa TH.

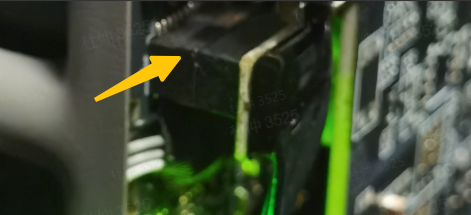

El conector del calentador está alineado con el conector de la placa TH:

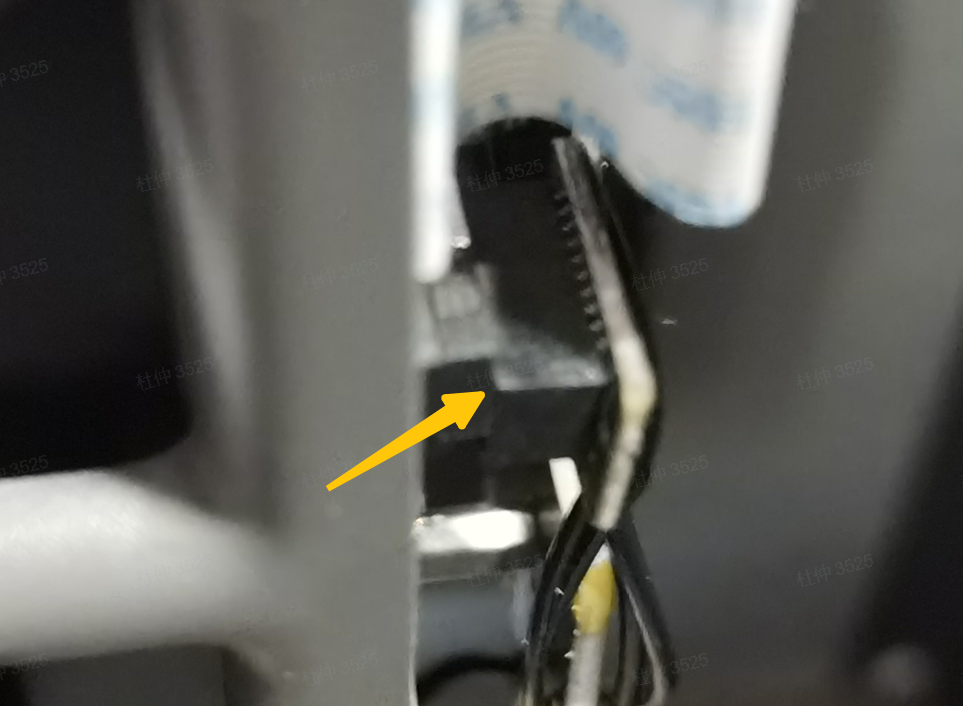

El conector del calentador no está alineado con el conector de la placa TH:
Herramientas, equipos y materiales
Llave Allen H2.0

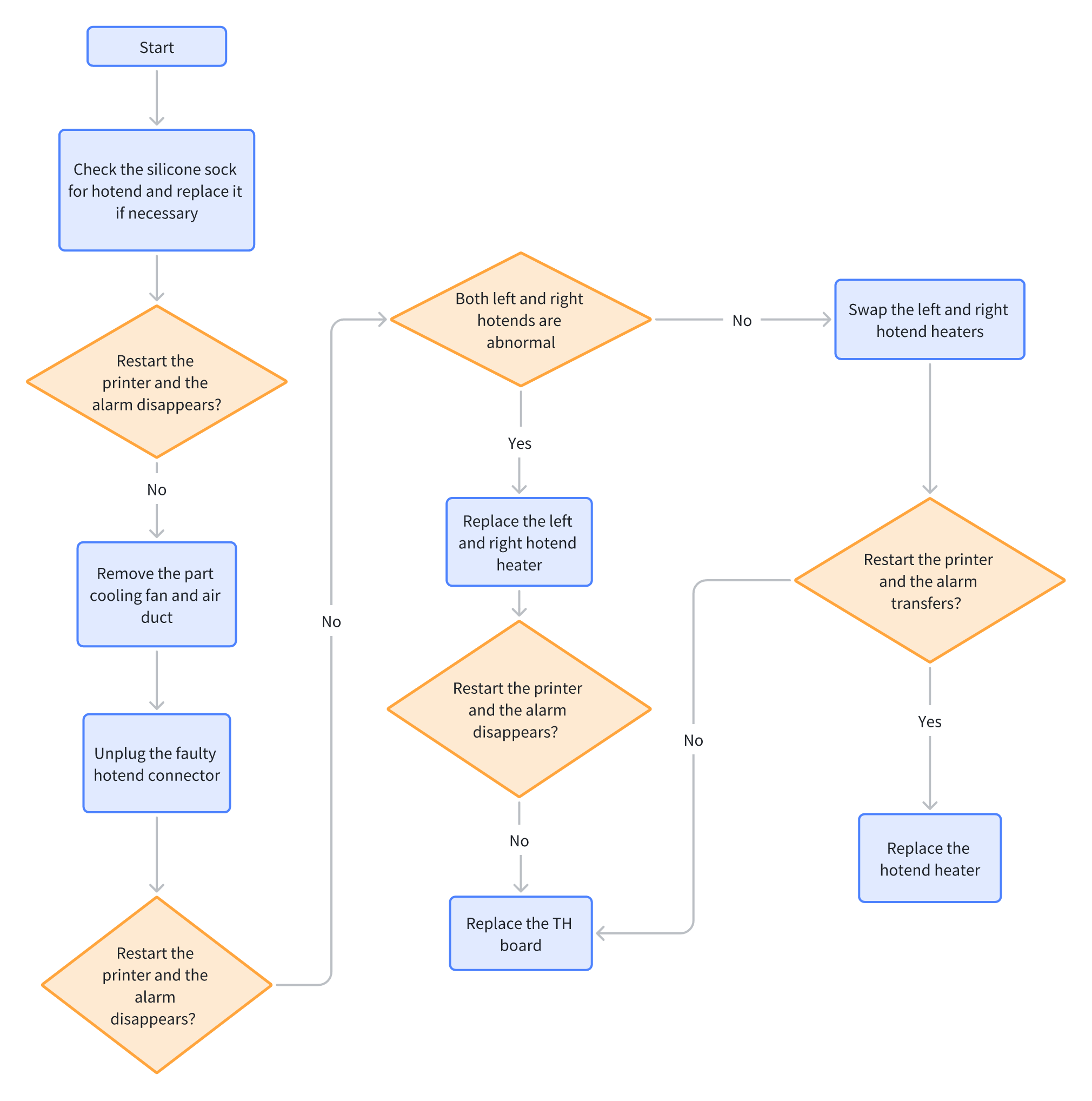

Proceso de aislamiento de fallas
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Verificar la media de silicona para el hotend
- Si la media de silicona no está instalada o está instalada incorrectamente, reinstálela.
- Si la media de silicona está dañada, reemplácela.
- Realice una prueba de elevación de temperatura según el Paso 6. Si no se activa ninguna alarma, el proceso de solución está completo.
- Si persiste la alarma, proceda al Paso 2.
Paso 2. Retirar el ventilador de capa y el conducto de aire
Consulte la Wiki Reemplazar el montaje de calentamiento del hotend H2D para retirar el ventilador de capa y el conducto de aire.
Paso 3. Volver a conectar el conector defectuoso del hotend
- Vuelva a conectar el conector del hotend derecho. Pruebe la elevación de temperatura para ambos hotends izquierdo y derecho. Si ambos hotends reportan errores, vuelva a conectar ambos conectores.

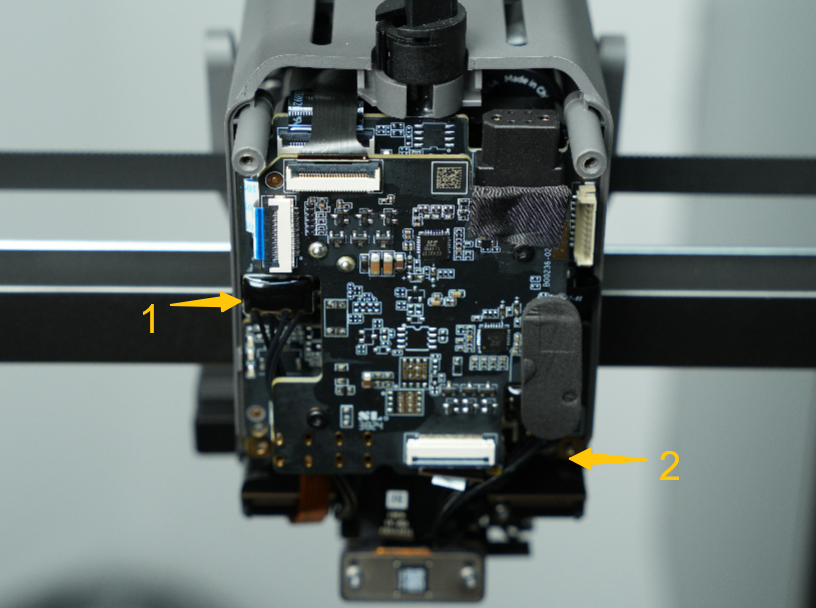

1 - Conector del calentador del hotend derecho 2 - Conector del calentador del hotend izquierdo - Reinicie la impresora y pruebe según el Paso 6.
- Si el error persiste tras reiniciar, proceda al Paso 4.
Paso 4. Si solo un hotend reporta un error
- Consulte la Wiki Reemplazar el montaje de calentamiento del hotend H2D para retirar los calentadores de los hotends izquierdo y derecho.
- Intercambie los calentadores de los hotends izquierdo y derecho y conéctelos a los conectores de la placa TH (no es necesario un montaje completo).
- Después de reiniciar, realice una prueba de elevación de temperatura y verifique los errores.
- Si el error cambia de "La temperatura de la boquilla del extrusor derecho es anormal" a "La temperatura de la boquilla del extrusor izquierdo es anormal", reemplace el calentador del hotend derecho.
- Si el error permanece sin cambios, consulte la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
Paso 5. Si ambos hotends reportan errores
- Consulte la Wiki Reemplazar el montaje de calentamiento del hotend H2D para reemplazar ambos calentadores de hotend izquierdo y derecho.
- Después de reiniciar, realice una prueba de elevación de temperatura. Si persiste el error, consulte la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
Paso 6. Prueba de elevación de temperatura

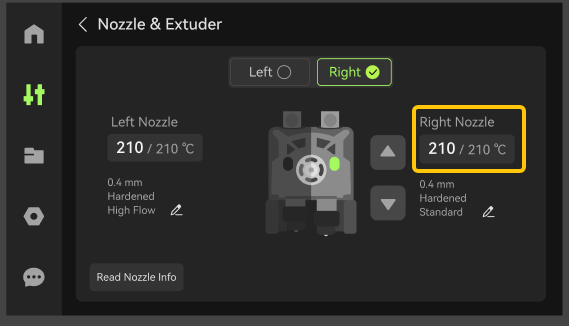

Haga clic en la pantalla para establecer la temperatura del hotend (por ejemplo, 180°C) y observe si se activa una alarma de sobrecalentamiento.
Medir la resistencia
La resistencia del calentador cerámico a temperatura ambiente es típicamente alrededor de 7Ω (dos pines indicados por las flechas rojas en la imagen a continuación), mientras que la resistencia del NTC es alrededor de 100 KΩ (dos pines indicados por las flechas naranjas; la resistencia del NTC varía ampliamente con las fluctuaciones de temperatura):
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
