Descripción del problema
El control de temperatura de la boquilla depende principalmente del calentador y del sensor NTC. Si el calentador está abierto, la boquilla no podrá calentarse, lo que impedirá que el hotend extruya el filamento. La placa TH determina si el calentador está abierto detectando la corriente del calentador. Causas posibles:
-
Circuito abierto en el cable o conector de conexión del calentador
-
Fallo en el calentador
-
Falla en la placa TH

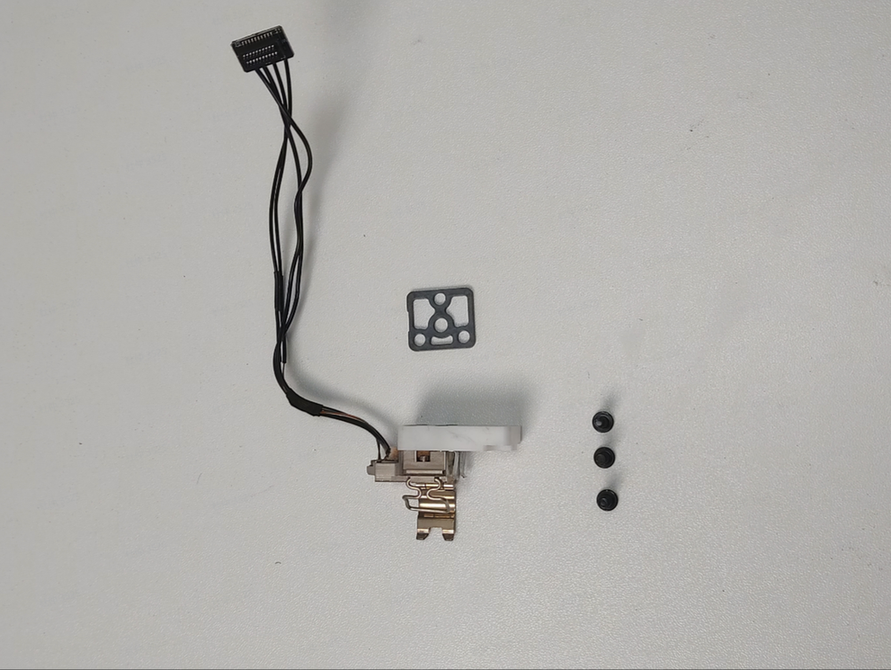

1 - Conector 2 - Conector del calentador 3 - Conector del sensor NTC 4 - Base del calentador (incluye sensor de temperatura NTC)
Solución de problemas
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada. Al instalar el conector del calentador, asegúrese de que esté alineado correctamente con el puerto de la placa TH.

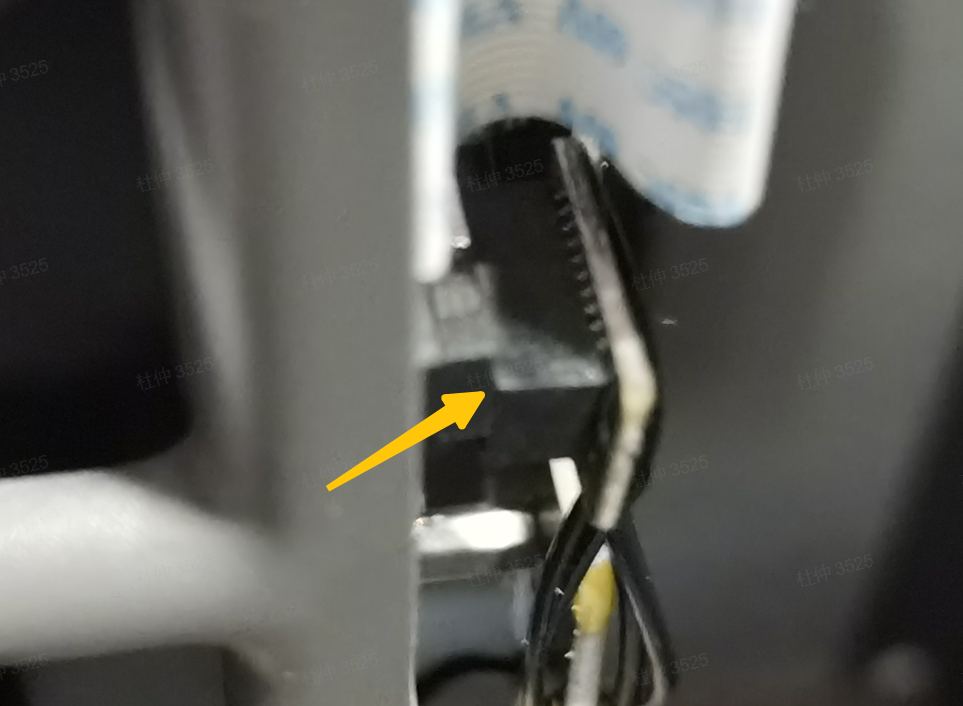

El conector del calentador está alineado con el conector de la placa TH: Cuando ocurre este error, se recomienda fuertemente verificar primero si el conector está suelto. Si está suelto, reintégrelo de forma segura.

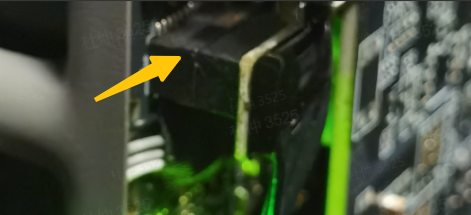

El conector del calentador no está alineado con el conector de la placa TH:
Herramientas, equipos y materiales
Llave Allen H2.0

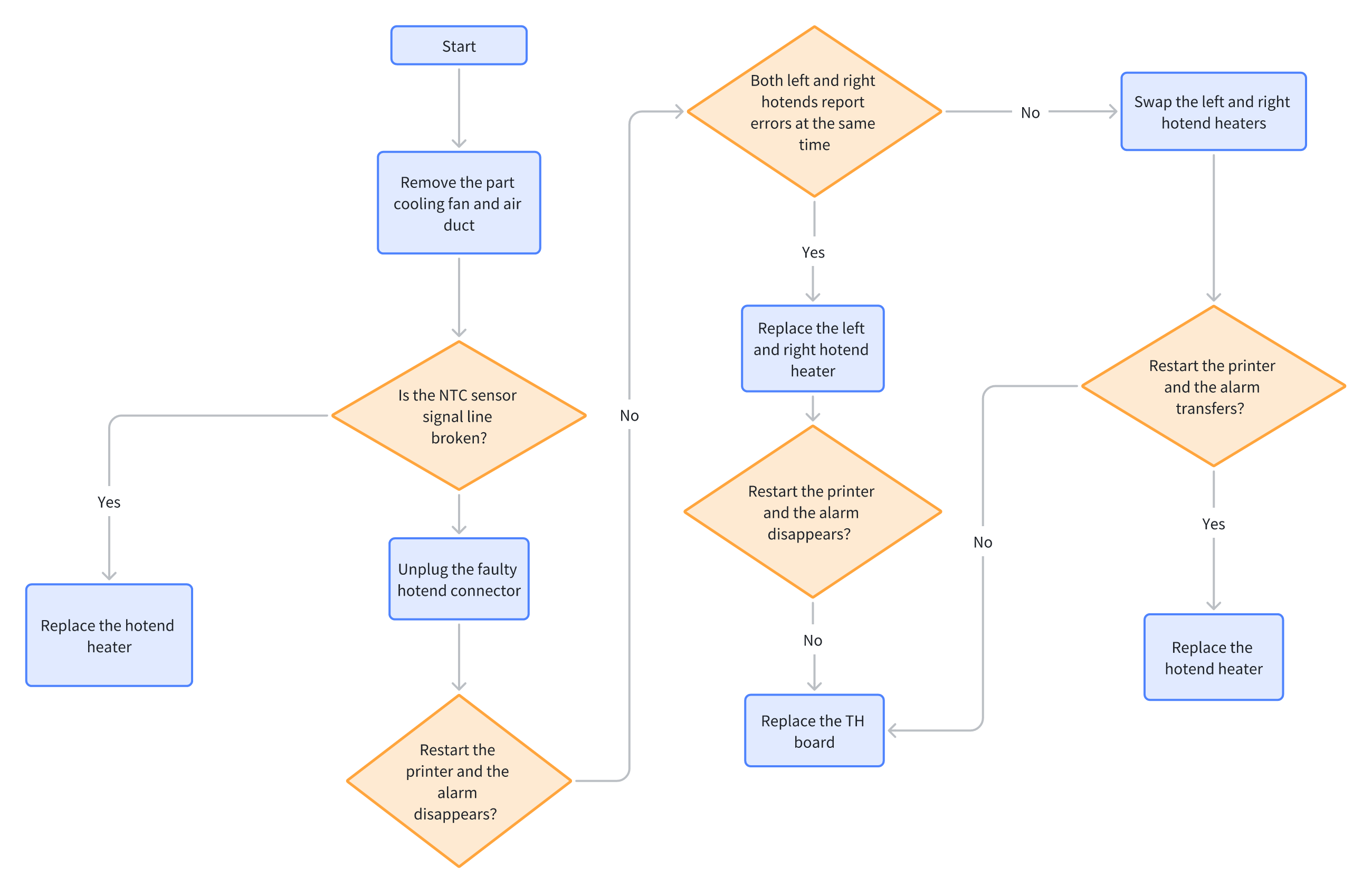

Proceso de aislamiento de fallas
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Retire el ventilador de capa y el conducto
Consulte la Wiki Reemplazar montaje de calentamiento H2D hotend para retirar el ventilador de capa y el conducto de aire.
Paso 2. Inspeccione visualmente el cable del calentador en busca de roturas

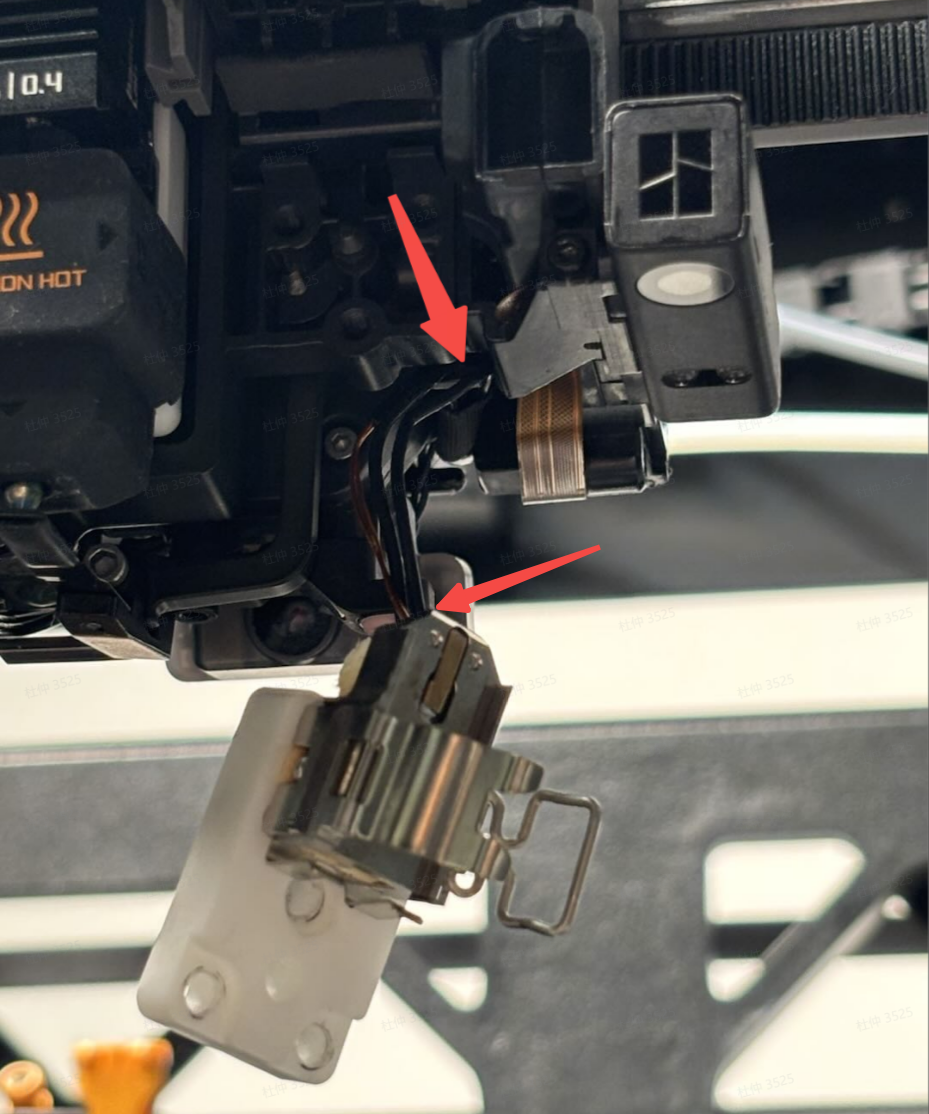

Áreas clave para inspeccionar la desconexión del calentador del hotend derecho:
Si se encuentra una rotura, reemplace el calentador.
Si no se observa una rotura evidente, proceda al Paso 3.
Paso 3. Reconecte el conector defectuoso del hotend
-
Desconecte y reconecte el conector del hotend derecho. Si ambos hotends izquierdo y derecho reportan un error, debe desconectar y reconectar ambos conectores de hotend simultáneamente.

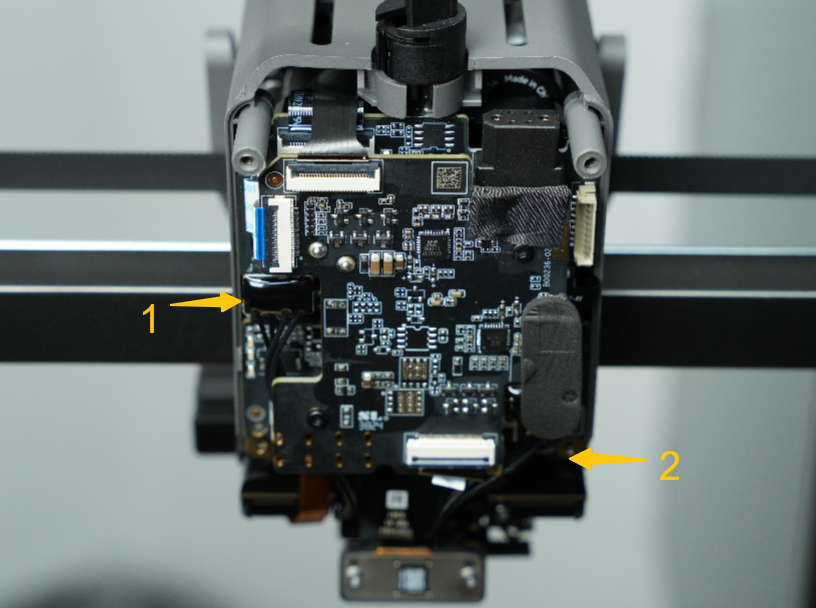

1 - Conector del calentador del hotend derecho 2 - Conector del calentador del hotend izquierdo
-
Reinicie la impresora.
-
Si el error persiste tras reiniciar, proceda al Paso 3.
Paso 4. Si solo un hotend reporta un error
-
Consulte la Wiki Reemplazar montaje de calentamiento H2D hotend para retirar los calentadores de hotend izquierdo y derecho.
-
Intercambie los calentadores de hotend izquierdo y derecho y conéctelos a los conectores de la placa TH (no es necesario realizar la instalación completa).
-
Después de reiniciar, verifique si hay errores.
-
Si el error cambia de "La temperatura de la boquilla del extrusor derecho es anormal" a "La temperatura de la boquilla del extrusor izquierdo es anormal", reemplace el calentador del hotend derecho.
-
Si el error permanece sin cambios, consulte la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
-
Paso 5. Si ambos hotends reportan errores
-
Consulte la Wiki Reemplazar montaje de calentamiento H2D hotend para reemplazar ambos calentadores de hotend izquierdo y derecho.
-
Después de reiniciar, si el error persiste, consulte la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
