Descripción del problema
El control de temperatura de la boquilla depende principalmente del calentador y del sensor NTC. Si el calentador presenta un cortocircuito, la boquilla no logrará calentarse, impidiendo que el hotend extruya filamento. La placa TH detecta la corriente del calentador para determinar si está abierto.
Causas posibles:
-
Cortocircuito en el cable o conector de conexión del calentador
-
Fallo en el calentador
-
Falla en la placa TH

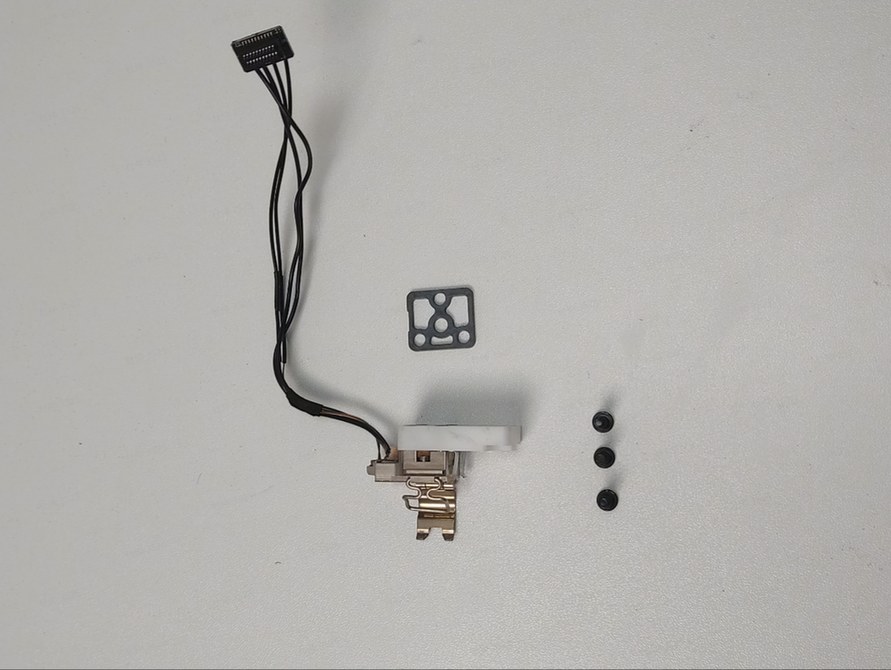

1 - Conector 2 - Conector del calentador 3 - Conector del sensor NTC 4 - Base del calentador (incluye sensor de temperatura NTC)
Solución de problemas
Antes de desmontar el cabezal, asegúrese de que la impresora esté apagada.
Al instalar el conector del calentador, asegúrese de que esté alineado correctamente con el puerto de la placa TH.

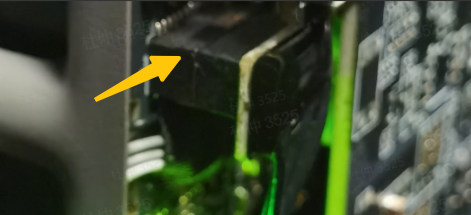

El conector del calentador está alineado con el conector de la placa TH:

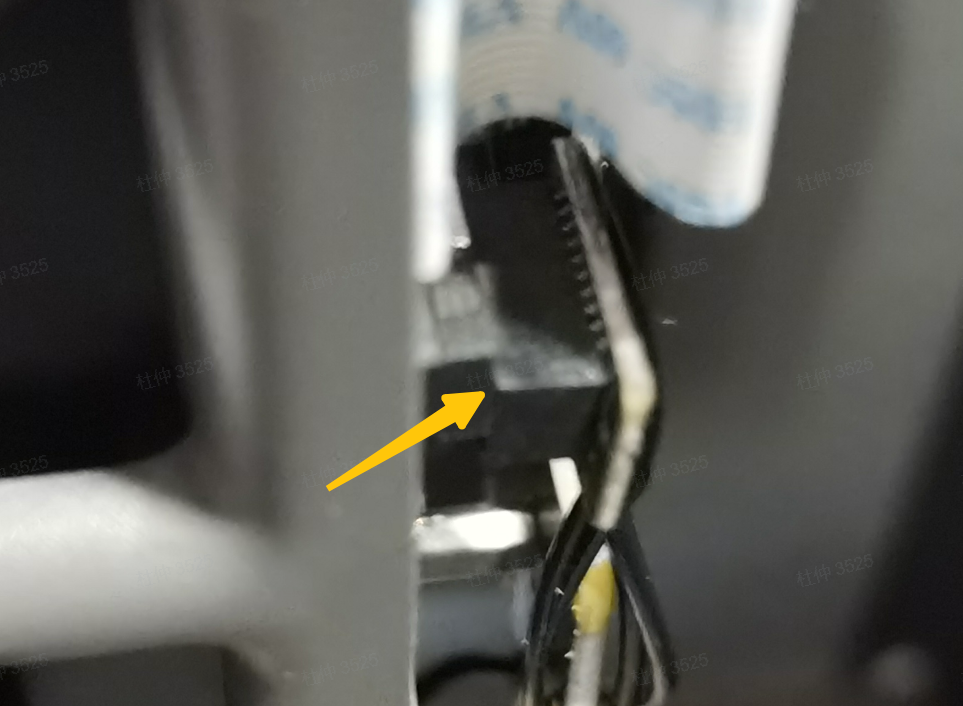

El conector del calentador no está alineado con el conector de la placa TH:
Herramientas, equipos y materiales
Llave Allen H2.0

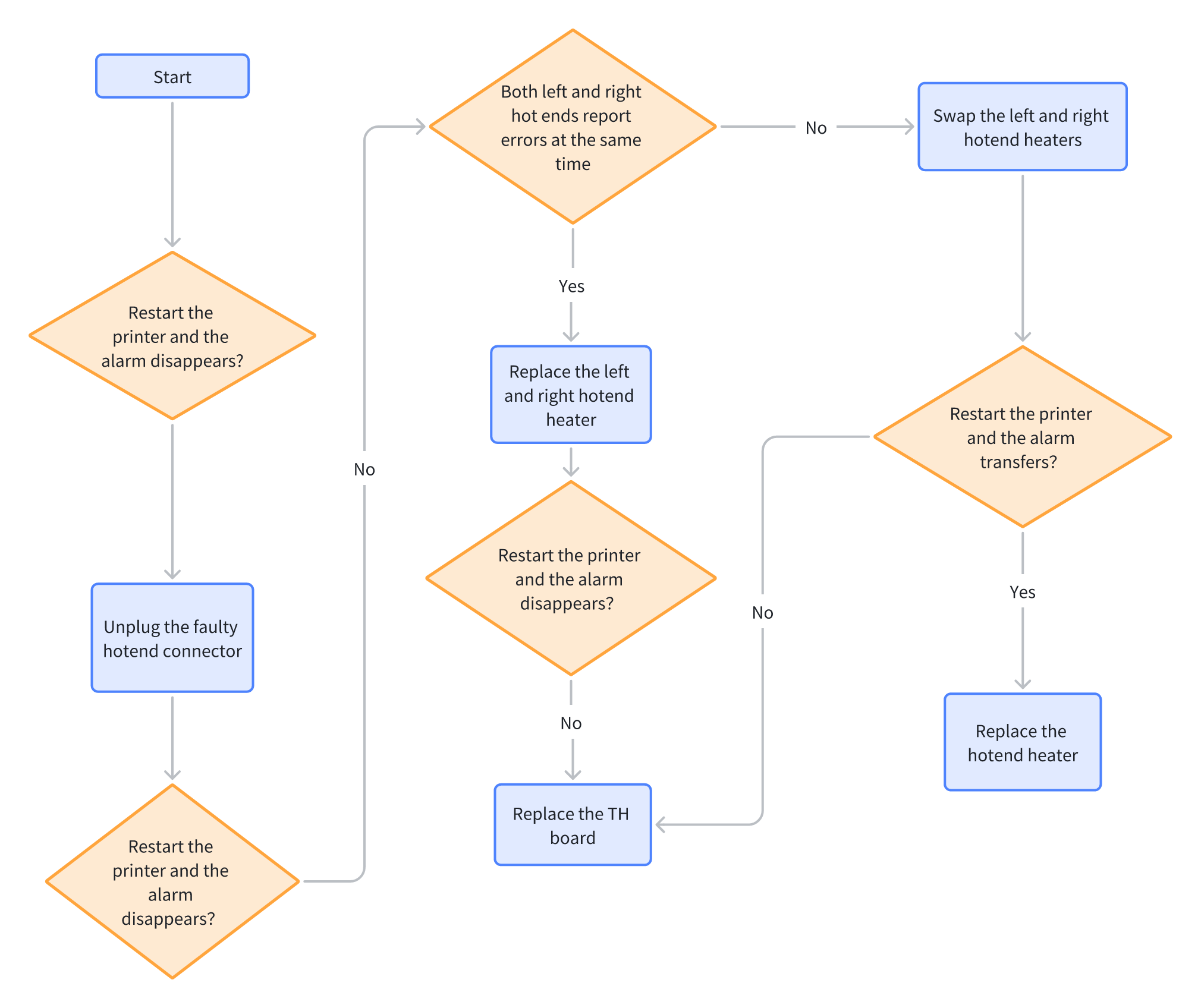

Proceso de aislamiento de fallas
Soluciones
Los usuarios pueden ajustar el orden de estas soluciones según sea necesario.
Paso 1. Reinicie la impresora
-
Si la alarma desaparece, el proceso de solución está completo.
-
Si la alarma persiste, proceda al Paso 2.
Paso 2. Reconecte el conector defectuoso del hotend
-
Consulte la Wiki Cómo desmontar y montar el cabezal H2D para retirar el ventilador de enfriamiento y el conducto de aire.
-
Desconecte y reconecte el conector del hotend derecho. Si ambos hotends izquierdo y derecho reportan un error, debe desconectar y reconectar ambos conectores de hotend simultáneamente.

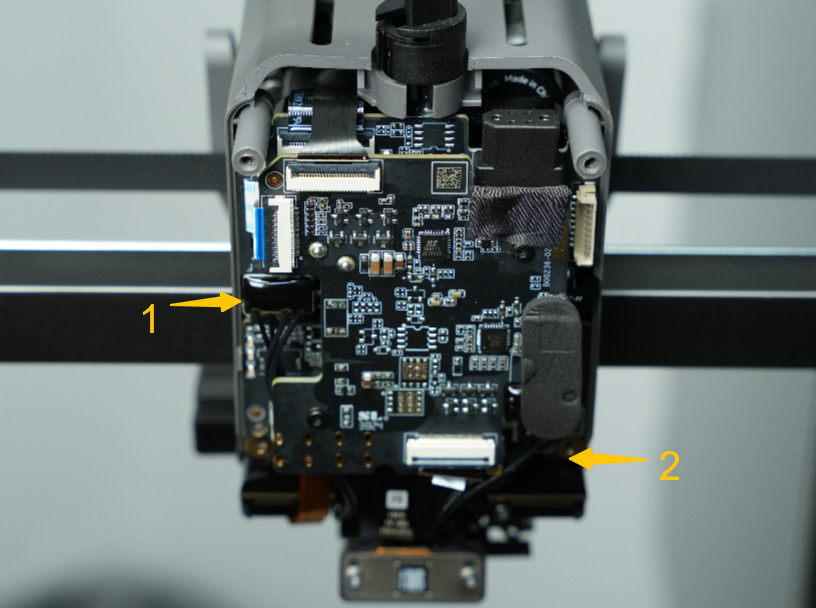

1 - Conector del calentador del hotend derecho 2 - Conector del calentador del hotend izquierdo
-
Reinicie la impresora.
-
Si el error persiste tras reiniciar, proceda al Paso 3.
Paso 3. Si solo un hotend reporta un error
-
Consulte la Wiki Reemplazar el montaje de calentamiento del hotend H2D para retirar los calentadores de los hotends izquierdo y derecho.
-
Intercambie los calentadores de los hotends izquierdo y derecho y conéctelos a los conectores de la placa TH (no es necesario realizar la instalación completa).
-
Tras reiniciar, verifique si persisten los errores.
-
Si el error cambia de "La temperatura de la boquilla del extrusor derecho es anormal" a "La temperatura de la boquilla del extrusor izquierdo es anormal", reemplace el calentador del hotend derecho.
-
Si el error permanece sin cambios, consulte la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
-
Paso 4. Si ambos hotends reportan errores
-
Consulte la Wiki Reemplazar el montaje de calentamiento del hotend H2D para reemplazar ambos calentadores de hotend (izquierdo y derecho).
-
Tras reiniciar, si el error persiste, consulte la Wiki Cómo desmontar y montar el cabezal H2D para reemplazar la placa TH.
Códigos equivalentes
Los siguientes códigos HMS representan el mismo tipo de problema.
