Guía de Optimización de la Primera Capa de Impresión H2D

El Impacto de la Primera Capa en la Calidad de Impresión

En impresión 3D, la calidad de la primera capa afecta significativamente la tasa de éxito de una impresión. Si bien imperfecciones menores en la primera capa generalmente no impactan notablemente el modelo final, problemas graves en la primera capa pueden comprometer directamente la calidad general de la impresión o incluso provocar un fracaso en la impresión. Para impresoras 3D de alta precisión como la H2D, los problemas en la primera capa principalmente se dividen en dos categorías, cada una presentando distintos niveles de riesgo.

1. Boquilla Demasiado Cerca de la Cama Caliente (Primera Capa Muy Baja)

   • La boquilla puede raspar la cama caliente, dañando potencialmente tanto la boquilla como la placa de impresión.

   • Una adherencia excesiva entre la impresión y la cama caliente puede hacer difícil la extracción o incluso romper el modelo.

   • Una extrusión insuficiente en la primera capa puede causar "atasco" (acumulación de filamento en la punta de la boquilla, bloqueando la extrusión).

2. Boquilla Demasiado Lejos de la Cama Caliente (Primera Capa Muy Alta)

   • Los espacios amplios entre las líneas de la capa inferior debilitan la apariencia y la integridad estructural.

   • Una adherencia deficiente por contacto insuficiente con la cama caliente puede provocar deformación, desplazamiento, espagueti o fallas similares a atascos durante la impresión.

Ejemplos Aceptables de Primera Capa

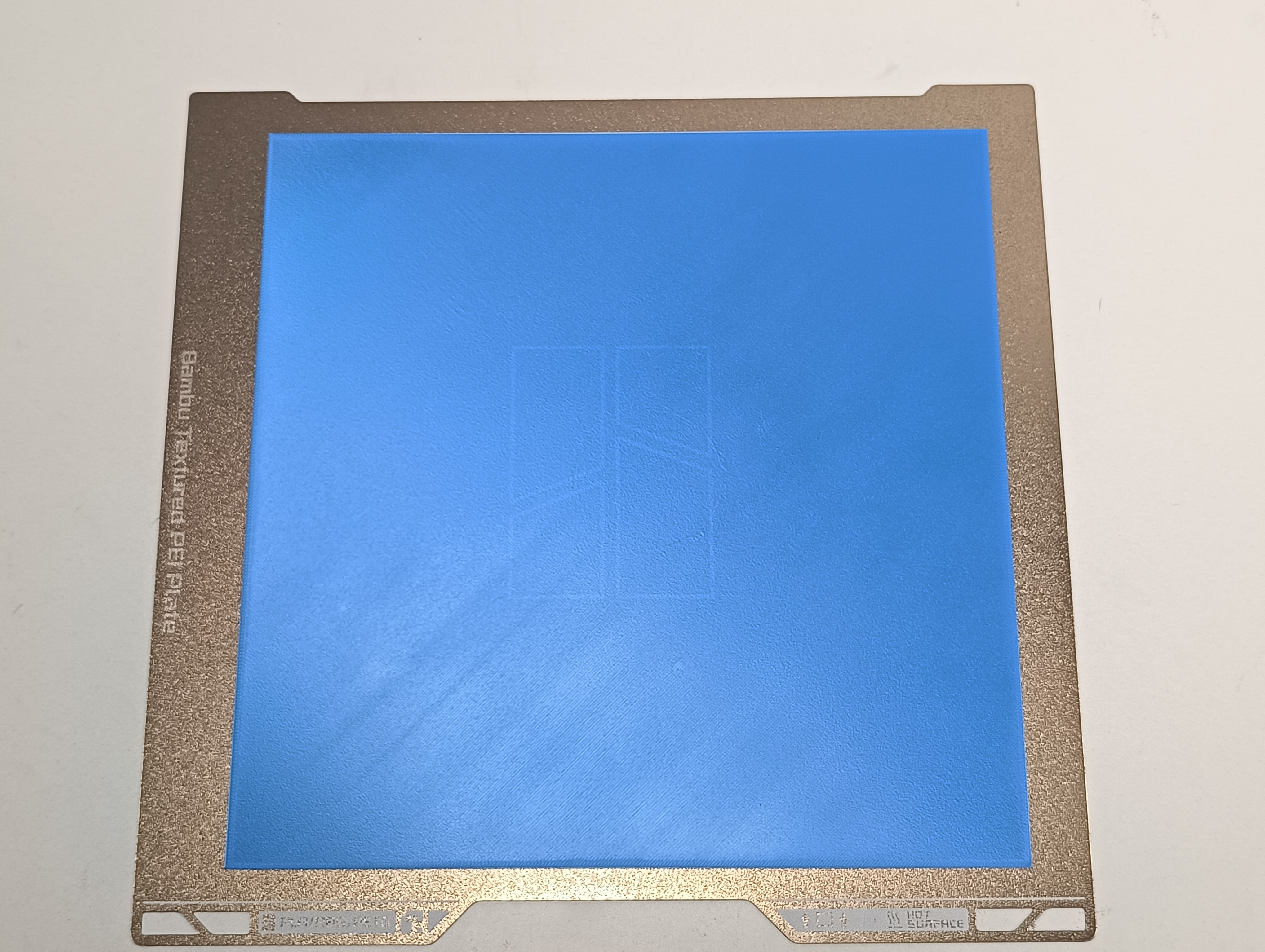

Primera capa de alta calidad:

Nota: Defectos menores como variaciones leves en el ancho de línea o pequeñas arrugas (por ejemplo, solo el 5% de la primera capa tiene defectos, mientras que el 95% restante es plano) generalmente no afectan la tasa de éxito de la impresión. Mientras que la adherencia general y la unión entre capas permanezcan sin afectar, tales imperfecciones no degradarán significativamente la calidad final de la impresión (véase la figura a continuación).

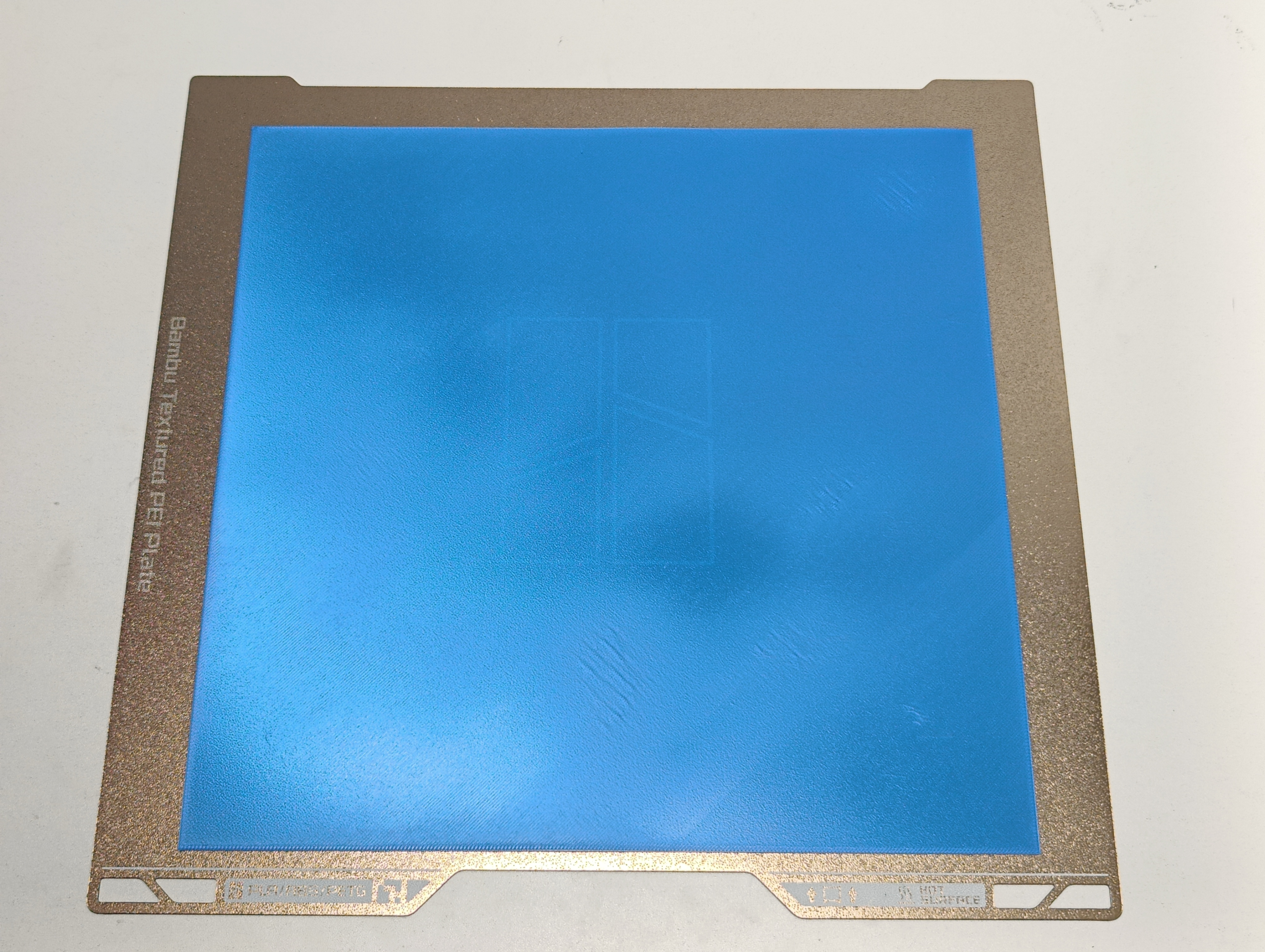

Ejemplo de primera capa calificado 1:

Cómo Lograr una Primera Capa de Alta Calidad

Calibración y Nivelación

1. Independientemente de los problemas de calidad en la primera capa, recomendamos comenzar con una calibración. Ejecute la Nivelación Automática de Cama y la Nivelación de Cama a Alta Temperatura en Configuración > Calibración > Calibración de Impresión. Si la impresora ha sido movida, almacenada por mucho tiempo o si la cama caliente ha sido desmontada o reemplazada, debe ejecutar la nivelación nuevamente durante la calibración.

2. Antes de imprimir, seleccione "Activado" en "Nivelación Automática de Cama" en la ventana de envío de trabajo de impresión, para que se realice una nivelación más rápida antes de cada tarea de impresión.

La Nivelación Automática de Cama también se puede activar en la pantalla de la impresora: Opciones Avanzadas > Nivelación Automática de Cama.

Nota: Tanto la nivelación previa a la impresión como los datos de calibración (incluyendo Nivelación Automática/Nivelación de Cama a Alta Temperatura) se almacenan en la impresora. El sistema aplica automáticamente estos conjuntos de datos durante la impresión.
Para detalles, consulte: Preguntas Frecuentes de la Impresora H2D

Guía de Solución de Problemas en la Primera Capa

Primera Capa de Área Amplia/Placa Completa Muy Baja

Solución:

1. Ajustar los Tornillos de la Base Cerámica

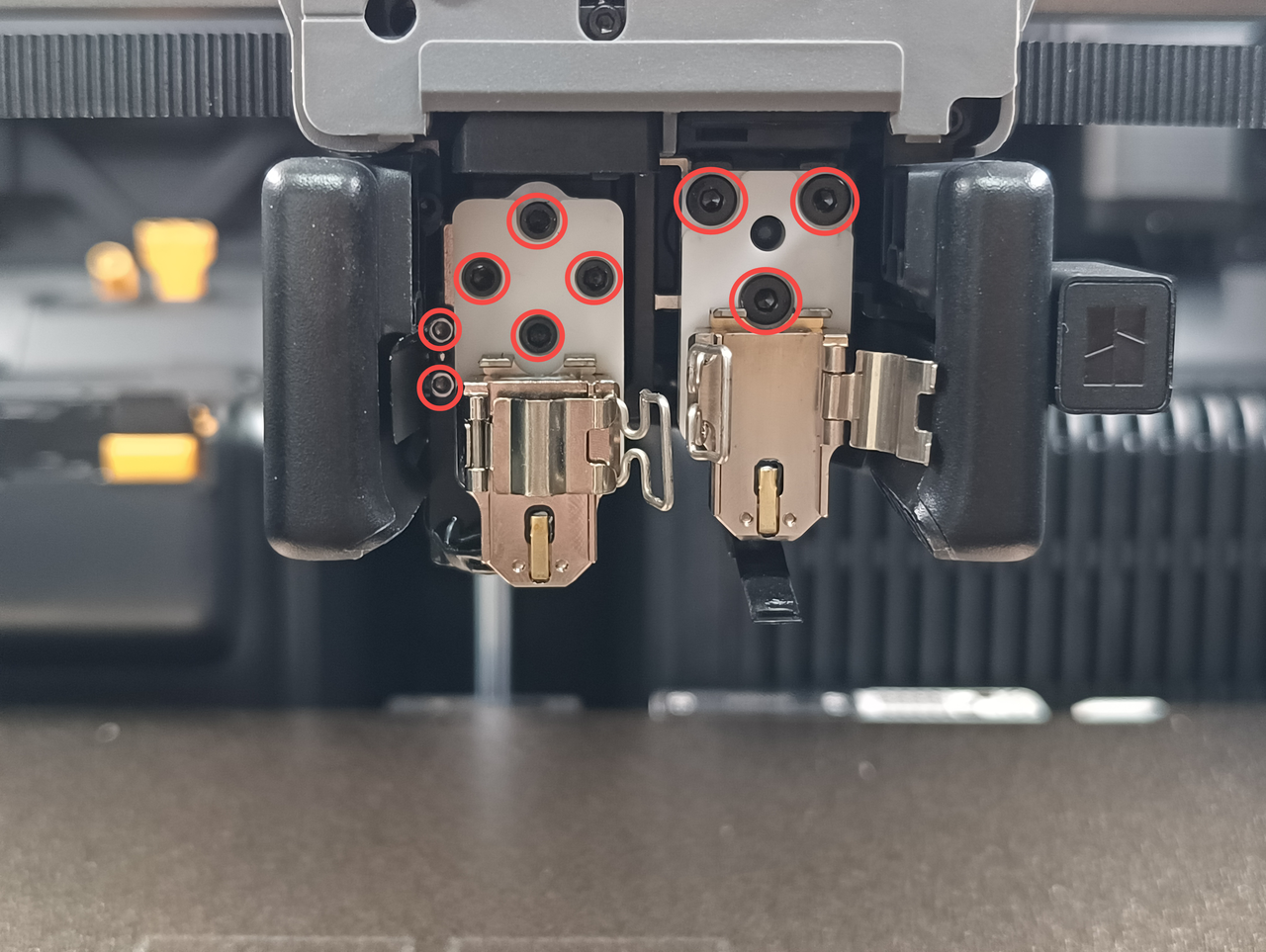

• Afloje los tornillos de la base cerámica (4 a la izquierda, 3 a la derecha). Si retira el conjunto de calentamiento del hotend izquierdo, también retire los dos tornillos de la hoja de cable izquierda (véase el diagrama).



• Ajuste suavemente los 4 tornillos del soporte trasero del conjunto de calentamiento del hotend (1/8 de vuelta).
  Precaución: No apriete excesivamente si los tornillos ya están ajustados, ya que esto podría dañar la base cerámica.

• Vuelva a instalar la base cerámica y asegure todos los tornillos.

2. Verificar la Instalación de la Boquilla

• Presione la boquilla hacia abajo antes de bloquear el clip, asegurando un correcto enganche.

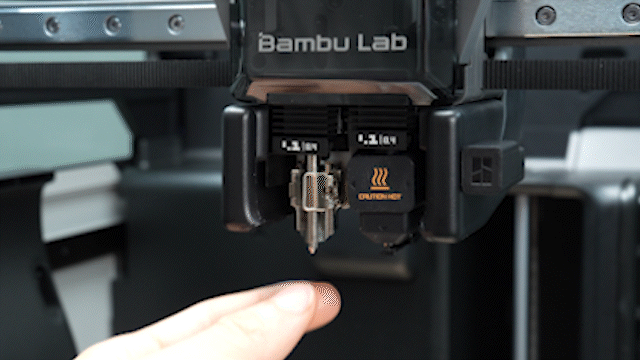

• Mueva manualmente la boquilla para confirmar su estabilidad. Si está floja, el hotend no está completamente asegurado.

Primera Capa Parcial Muy Baja

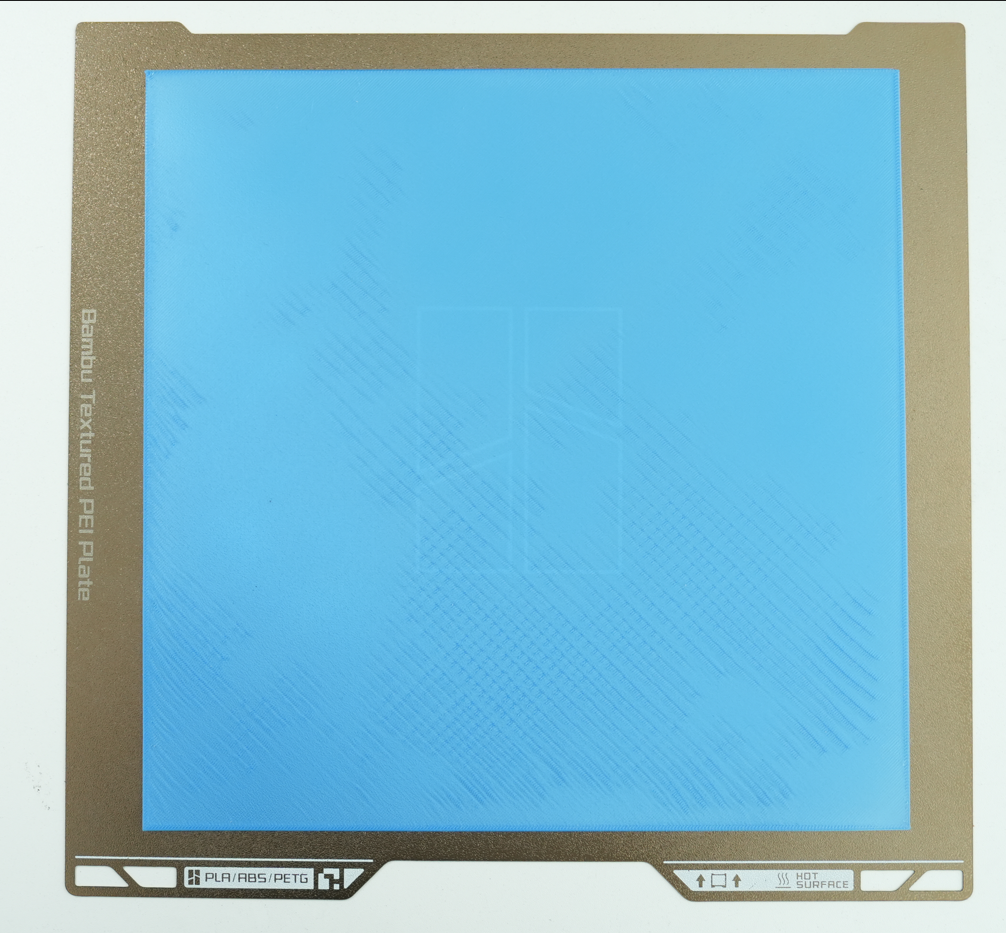

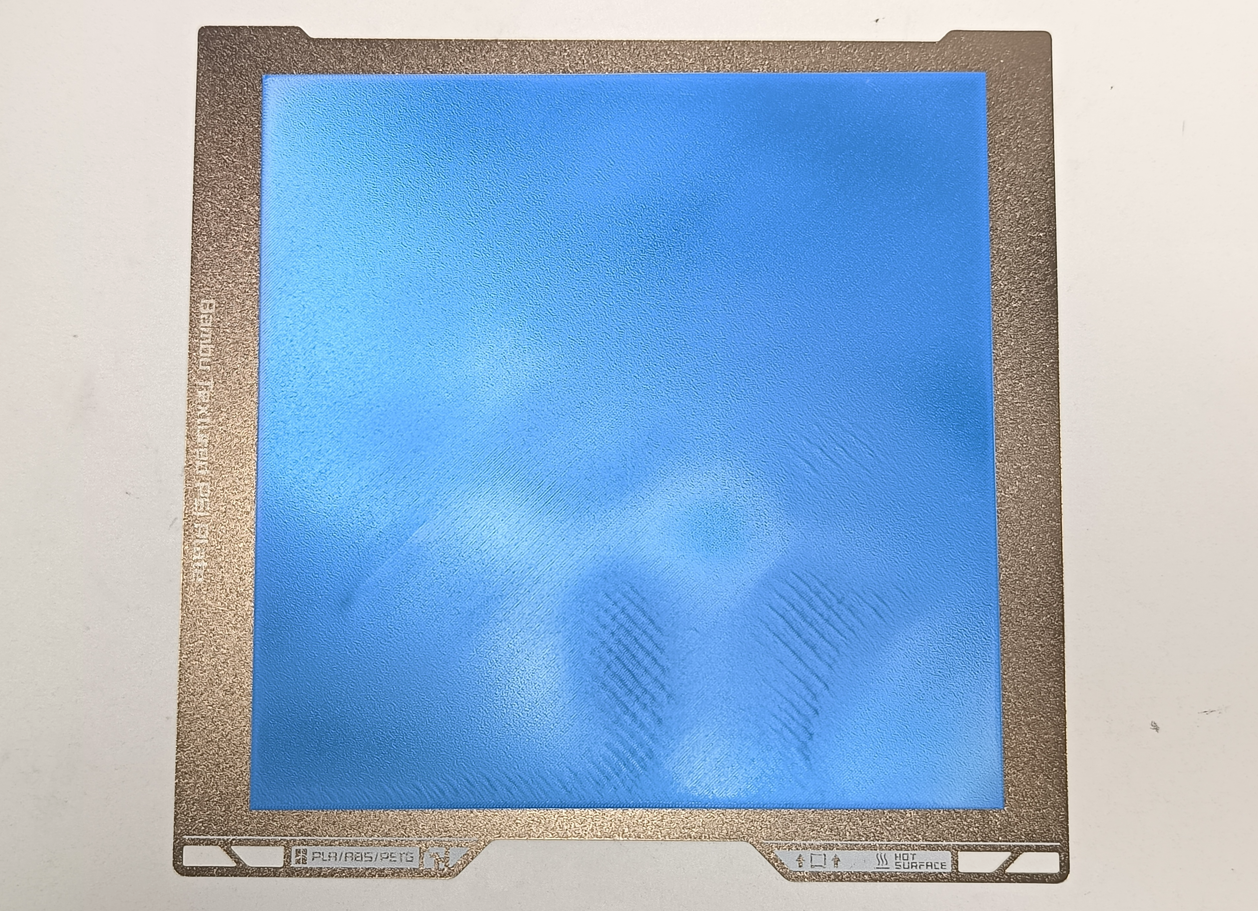

La primera capa de impresión es parcialmente baja, generalmente en el área cercana a la puerta frontal de la impresora, como se muestra en la figura siguiente.

Solución:

• Use un destornillador o llave Allen para aflojar el tornillo de bloqueo negro en la parte inferior frontal de la cama caliente (aproximadamente 1 vuelta). Este tornillo se usa principalmente para aumentar la rigidez de la cama durante el transporte, pero un apriete excesivo puede causar una baja local.

• Vuelva a ejecutar la calibración y verifique la calidad de la primera capa.

Si persiste:

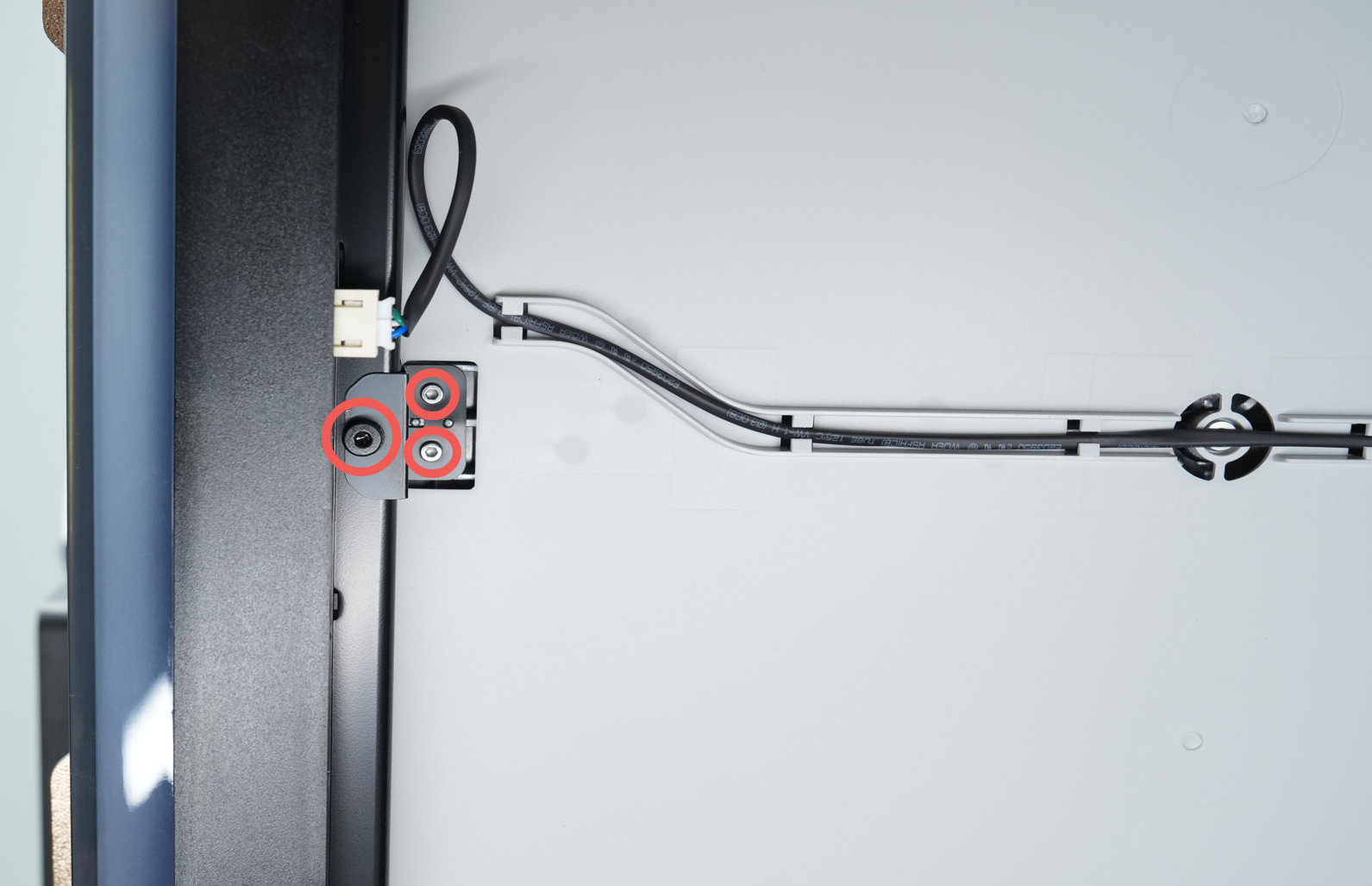

• Use destornilladores H2.0 y H1.5 o llaves Allen para retirar los 3 tornillos de bloqueo laterales de la cama caliente (véase la figura siguiente para su ubicación).
  Nota: Estos 3 tornillos solo se usan para mejorar la resistencia a impactos durante el transporte. Su retiro durante el uso normal no afectará la calidad de impresión.

• Después de retirar los tornillos, ejecute nuevamente el procedimiento de calibración e imprima de nuevo la prueba.

Primera Capa de Área Amplia Muy Alta/Esparcida

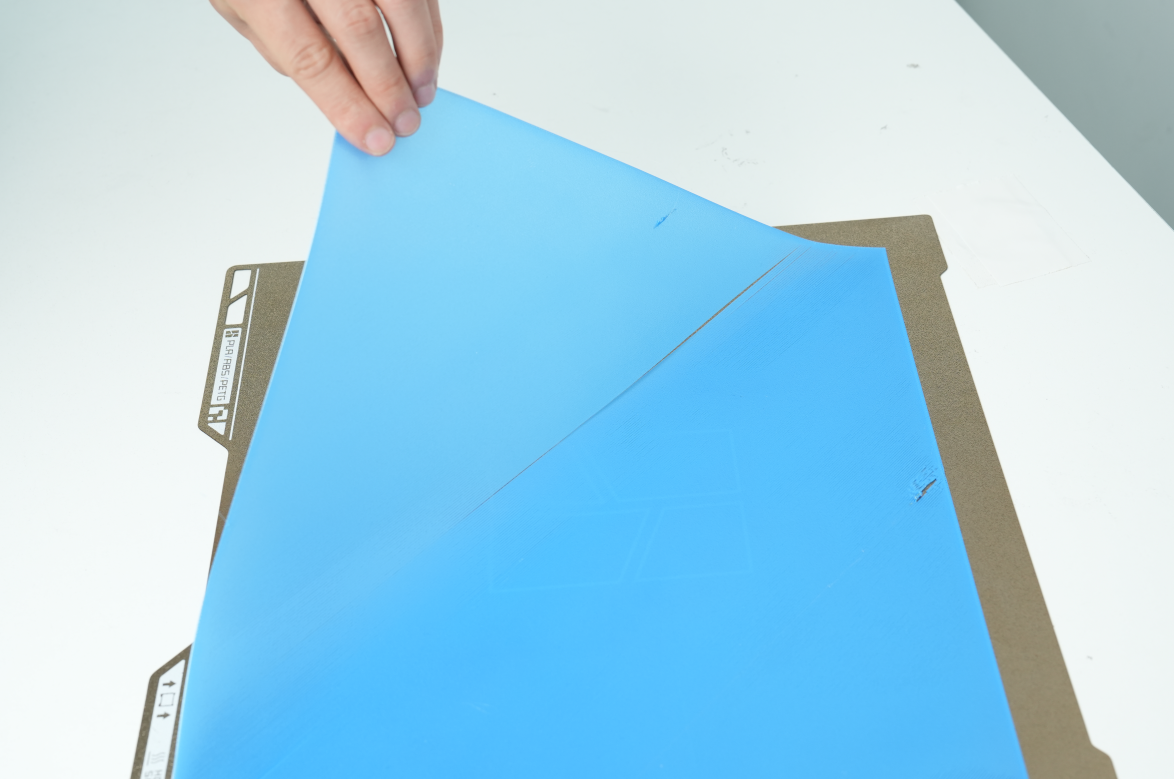

La primera capa es muy alta, lo que generalmente se manifiesta como líneas esparcidas y adherencia débil. Al retirar la impresión, las líneas pueden separarse, como se muestra en la figura a continuación.

Solución:

• Verifique si el limpiador de purga (hoja de acero duro o cepillo de silicona suave) está limpio y en su lugar, y confirme si la hoja de acero está doblada o deformada (si está cóncava en el centro, la boquilla no podrá contactar la hoja al limpiar). Su posición se muestra en la figura a continuación.

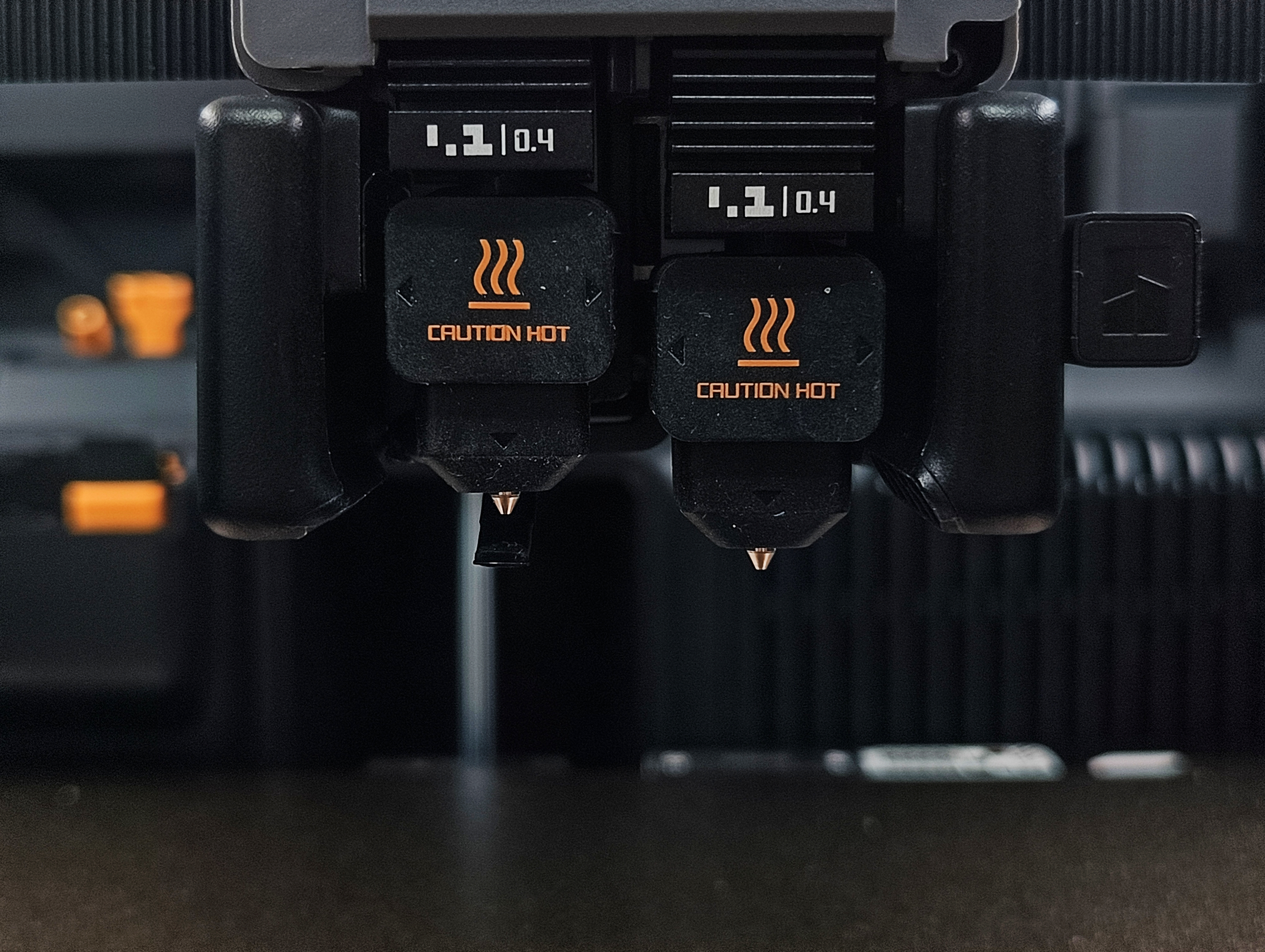

• Los residuos de filamento en la boquilla antes de la nivelación pueden causar errores en la altura de nivelación. Asegúrese de que la boquilla esté limpia antes de nivelar.



Ajuste Avanzado

Si los problemas en la primera capa persisten después de probar lo anterior:

• Precale la cama caliente a la temperatura objetivo y manténgala así durante 10–15 minutos antes de imprimir.

• Consulte la wiki para realizar una nivelación manual de la cama y asegúrese de que no esté inclinada. Alineación de la Cama H2D

Solución Temporal: Ajustar el Desplazamiento Z

Notas: Este método es una solución temporal adecuada para corregir rápidamente problemas en la primera capa, pero puede introducir nuevos defectos locales (por ejemplo, después de corregir un área baja local en la primera capa, el área normal original puede quedar más alta).

Rangos recomendados de ajuste:

• Placa texturizada: -0,02 mm a 0 mm

• Placa no texturizada: -0,01 mm a 0,01 mm

Métodos:

1. Modificar G-code

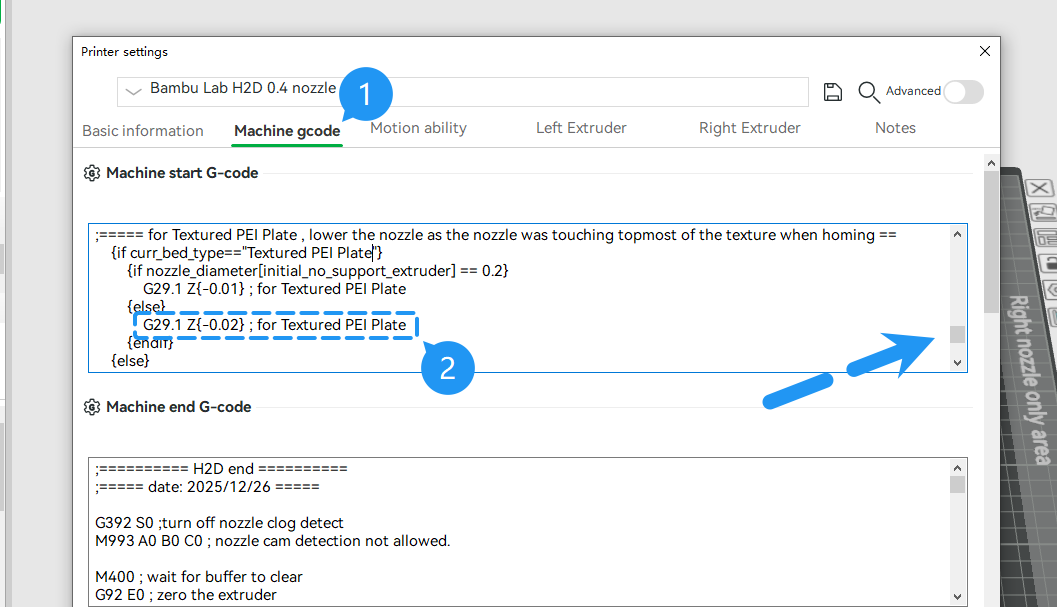

   • Placa texturizada: Localice G29.1 Z{-0.02} en Configuración de Impresora → G-code de inicio de máquina y ajuste a G29.1 Z{xxx}. Si la primera capa es muy baja, puede cambiarlo a Z{0}, lo que equivale a levantar la boquilla 0,02 mm más alta que la configuración predeterminada al imprimir (para garantizar una primera capa uniforme, la cabeza se presiona 0,02 mm hacia abajo por defecto al usar una placa texturizada).

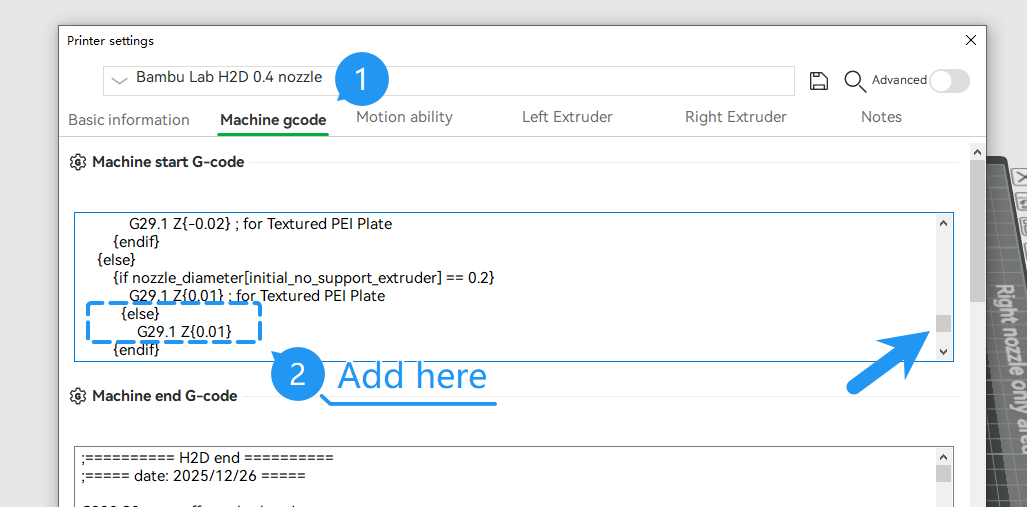

• Placa no texturizada: Para otros tipos de placa de impresión, como placa lisa, agregue {else} G29.1 Z{xxx}, como se muestra en la figura a continuación.

2. Método de Ajuste

   • Primera capa muy alta → Disminuir desplazamiento (por ejemplo, -0,02 → -0,03).

   • Primera capa muy baja → Aumentar desplazamiento (por ejemplo, -0,02 → -0,01).

Se recomienda copiar primero todo el G-code de inicio (Machine Start G-code) a un editor de texto para realizar modificaciones. Después de completar los cambios, péguelo de nuevo en la interfaz de configuración original para evitar alterar accidentalmente otros comandos G-code, lo que podría causar anomalías en la impresión.
