Nivelado de la cama H2D & H2C

La cama caliente del Bambu Lab H2D se calibra antes de salir de fábrica. Una vez que haya seguido las instrucciones de la guía de inicio rápido, podrá comenzar a imprimir directamente. Sin embargo, en casos donde la cama caliente se ve afectada durante el transporte, lo que provoca una falla en la nivelación automática, o si es necesario desmontar o reemplazar la cama caliente para mantenimiento, es importante asegurarse de que la cama esté plana utilizando el método de ajuste de cama.

Preparación para el Ajuste de Cama

Herramientas requeridas:

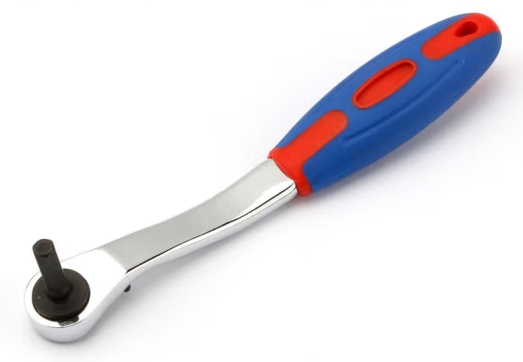

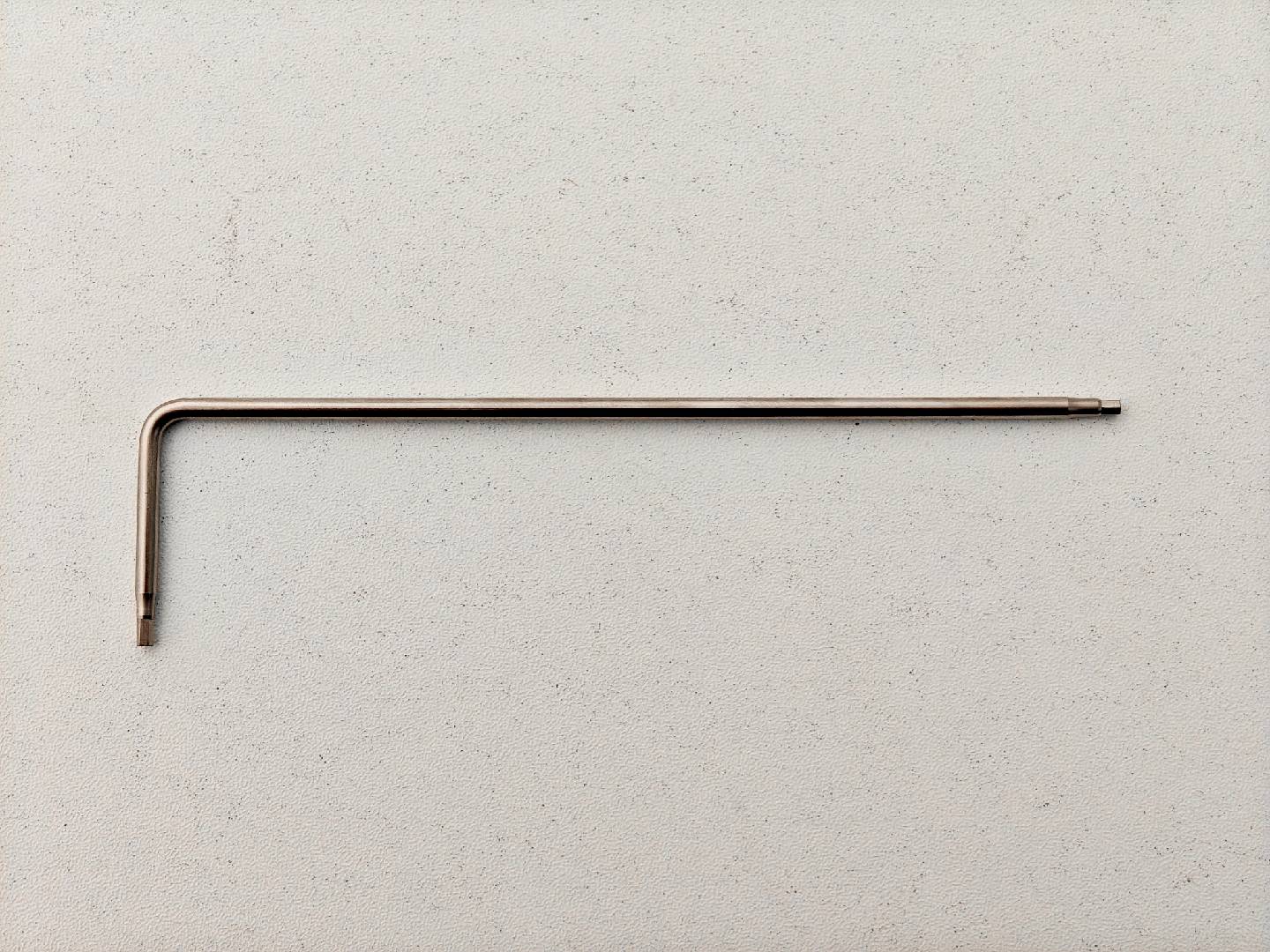

• Herramienta requerida: debe encontrar una llave hexagonal H2.0 doblada a 90 grados (será más conveniente si se usa una llave de trinquete).

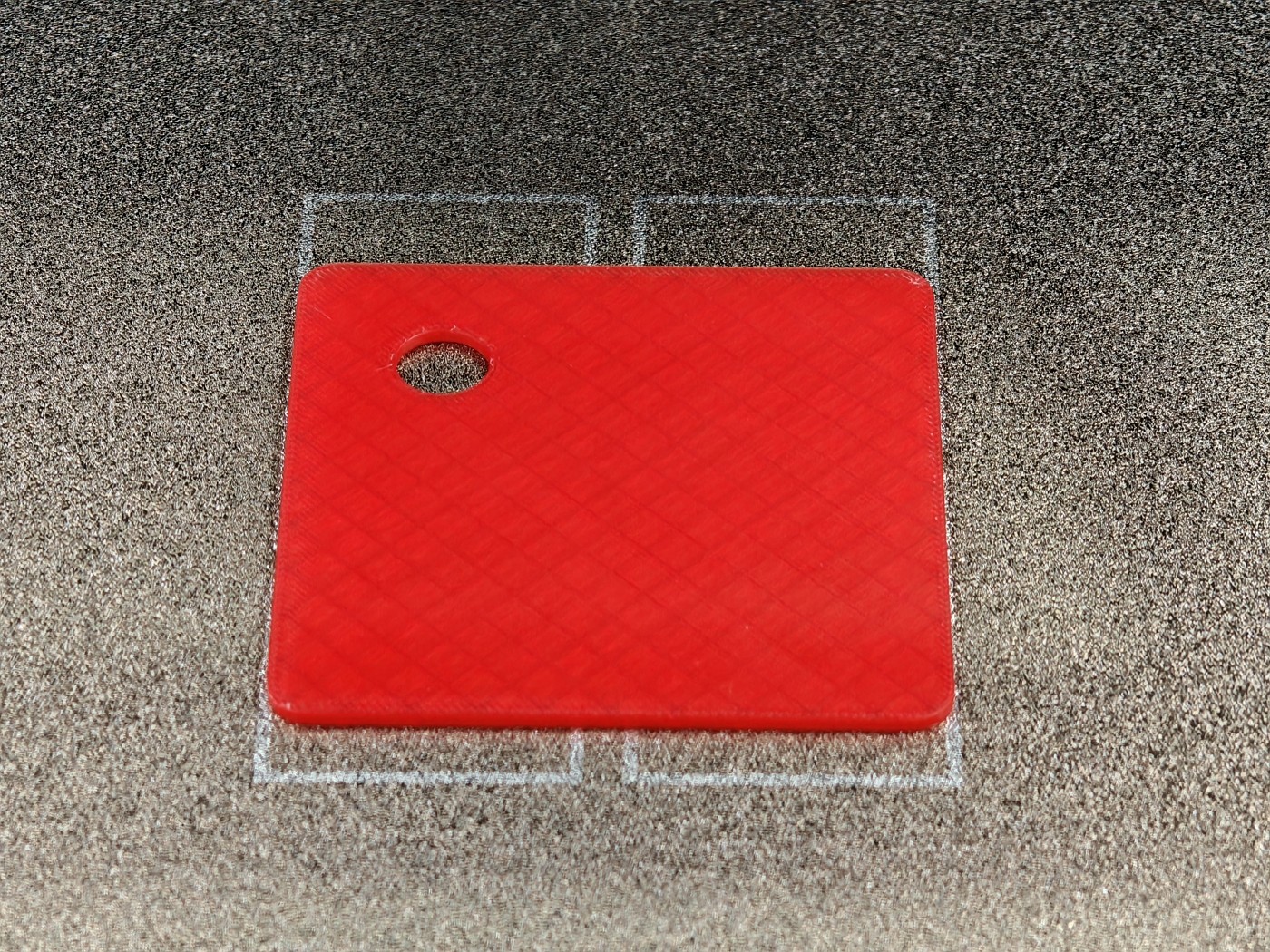

Imprima el bloque de asistente de nivelación manual. Esta herramienta ayuda a mantener una distancia segura entre la boquilla y la placa de impresión durante el nivelado manual, evitando que la boquilla raye la superficie. Si tiene un sensómetro de nivelación metálico, puede usarlo en lugar de imprimir el modelo.

Manual Leveling Assistant Block.3mf

Descargar el G-code de nivelación

Descargue el archivo G-code incluido y cópielo en la unidad flash USB:

• H2D: h2d_manual_bed.gcode
• H2C: h2c_manual_bed.gcode

Una vez completada la descarga, debe copiar el archivo Gcode en el directorio raíz de la unidad flash USB.

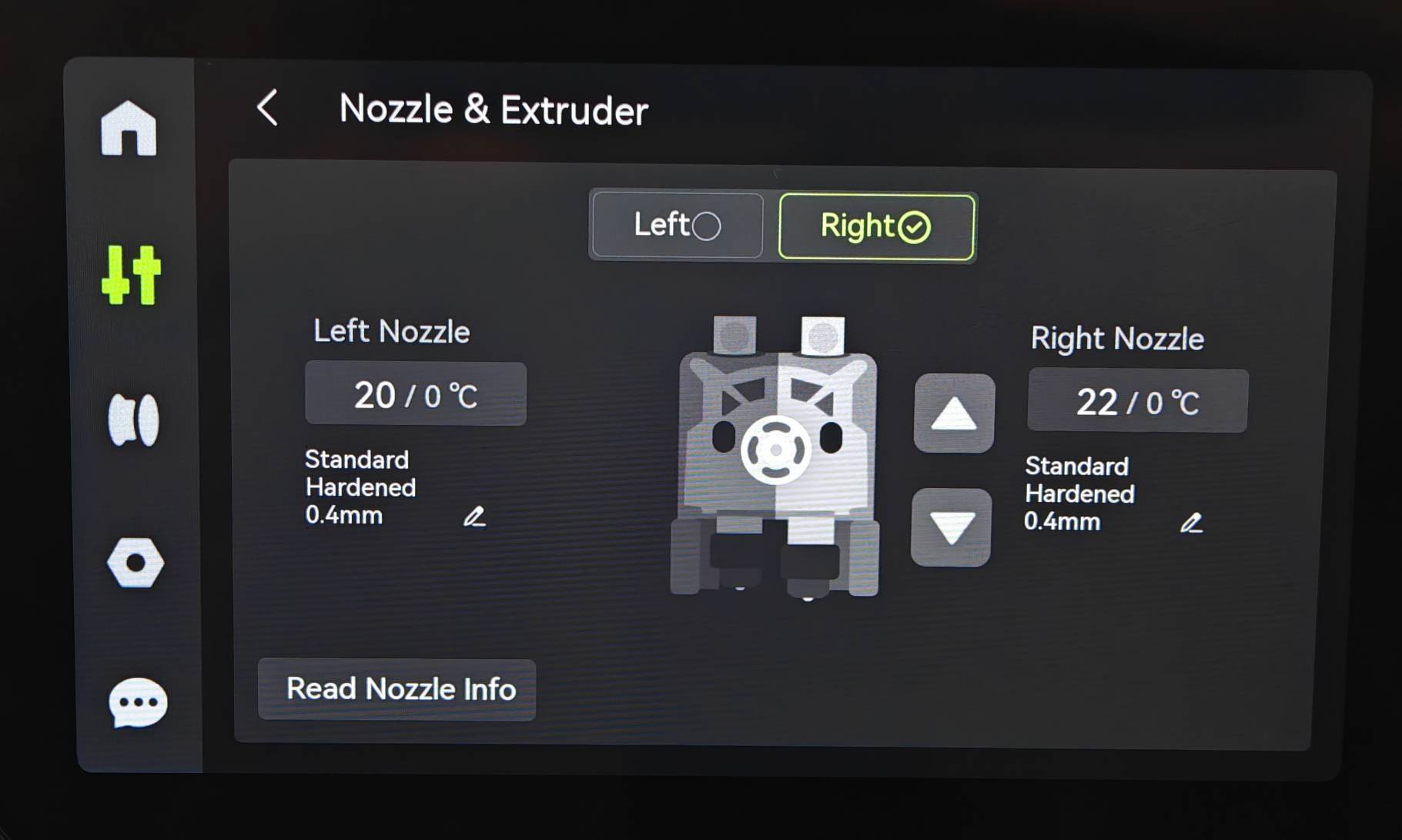

Cambiar a la boquilla derecha

• Debe cambiar el conjunto de boquilla a la boquilla derecha, de lo contrario habrá interferencia al ajustar los tornillos de la cama caliente.

Limpiar la cama caliente y las boquillas

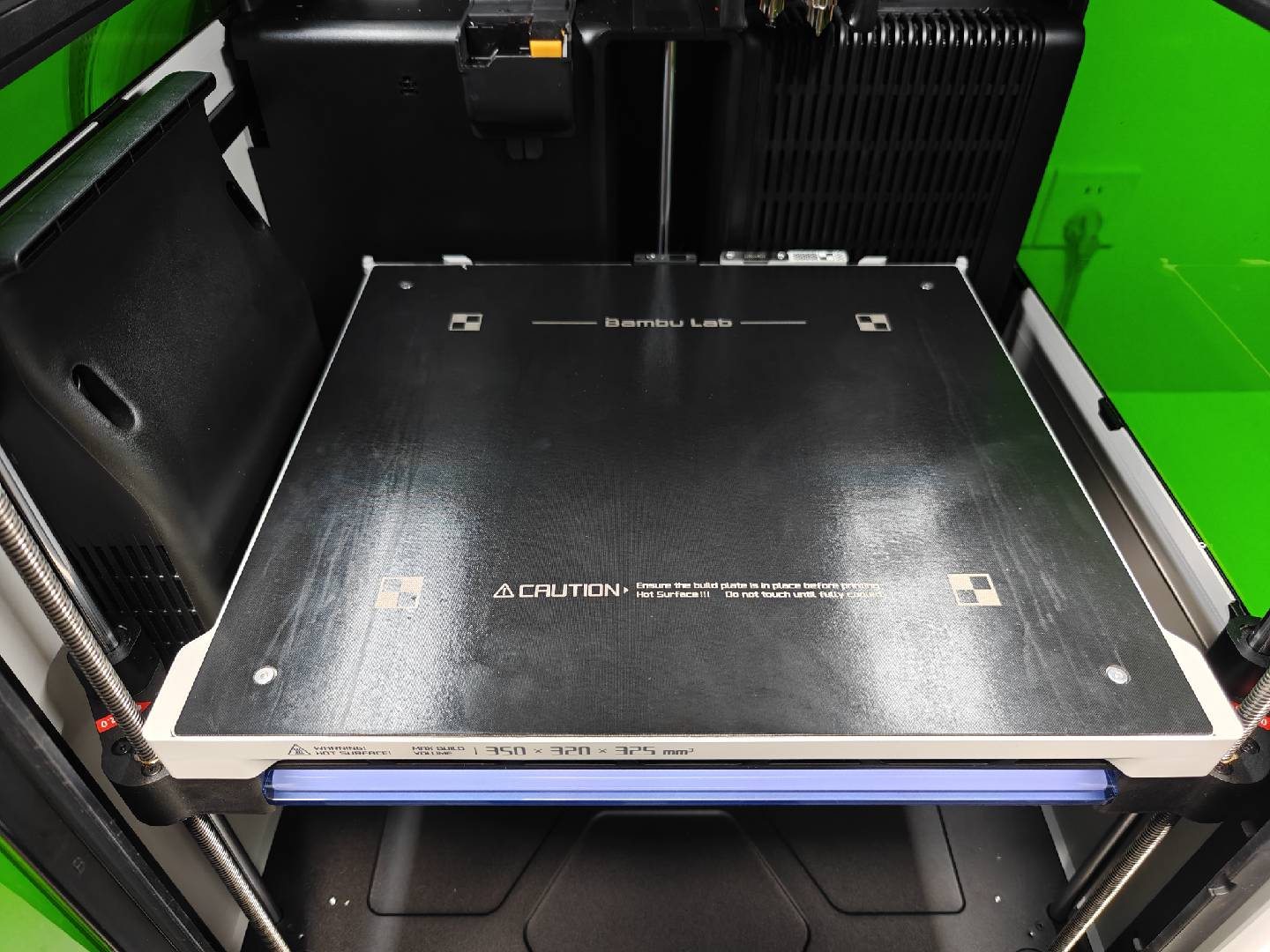

• Debe retirar la placa de impresión y asegurarse de que la superficie de la cama caliente esté limpia.

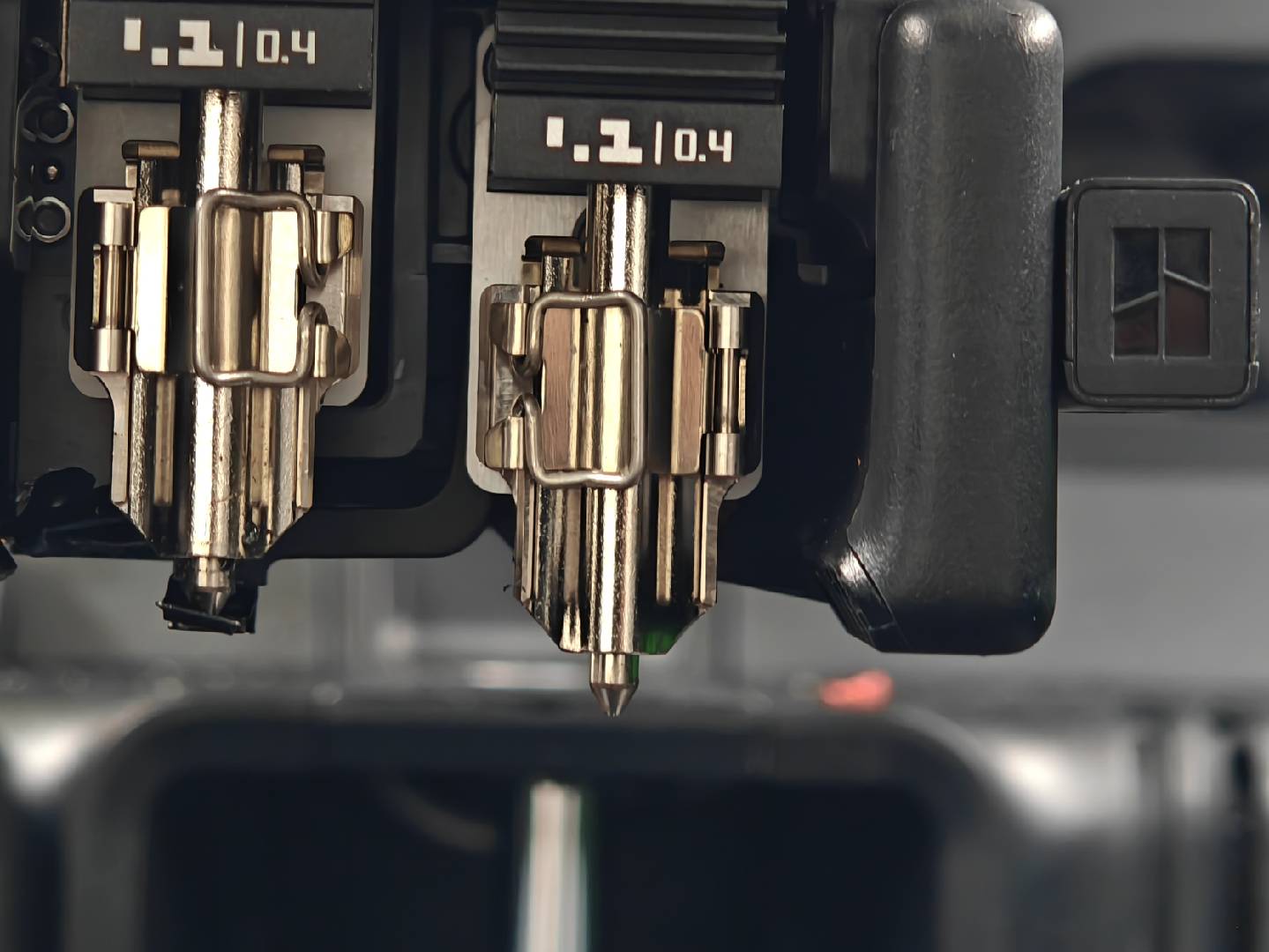

• Asegúrese de que la boquilla esté limpia y no tenga material adherido. Si es necesario, caliente la boquilla y límpiela para garantizar su limpieza.

Aflojar los tornillos de fijación de la cama caliente

• Debe aflojar previamente 7 tornillos de fijación; 4 tornillos en ambos lados de la cama caliente (afloje cada lado un giro completo), y 3 tornillos en la parte inferior.

Nota: Para la cama caliente, afloje solo los 7 tornillos de fijación. No los retire por completo, ya que dificultaría su instalación posterior.

Visualización de las posiciones de los 4 tornillos en ambos lados de la cama caliente

La figura siguiente muestra las posiciones de los tornillos en el lado de la cama caliente. Los paneles de vidrio izquierdo y derecho han sido retirados para esta vista; sin embargo, durante el nivelado manual normal, no es necesario retirar los paneles de vidrio izquierdo y derecho.

Antes de aflojar los tornillos, puede elevar adecuadamente la cama caliente para evitar interferencias con el ventilador auxiliar de capa en el lado izquierdo.

A continuación, debe aflojar los tornillos de la parte inferior y los tres tornillos de fijación.

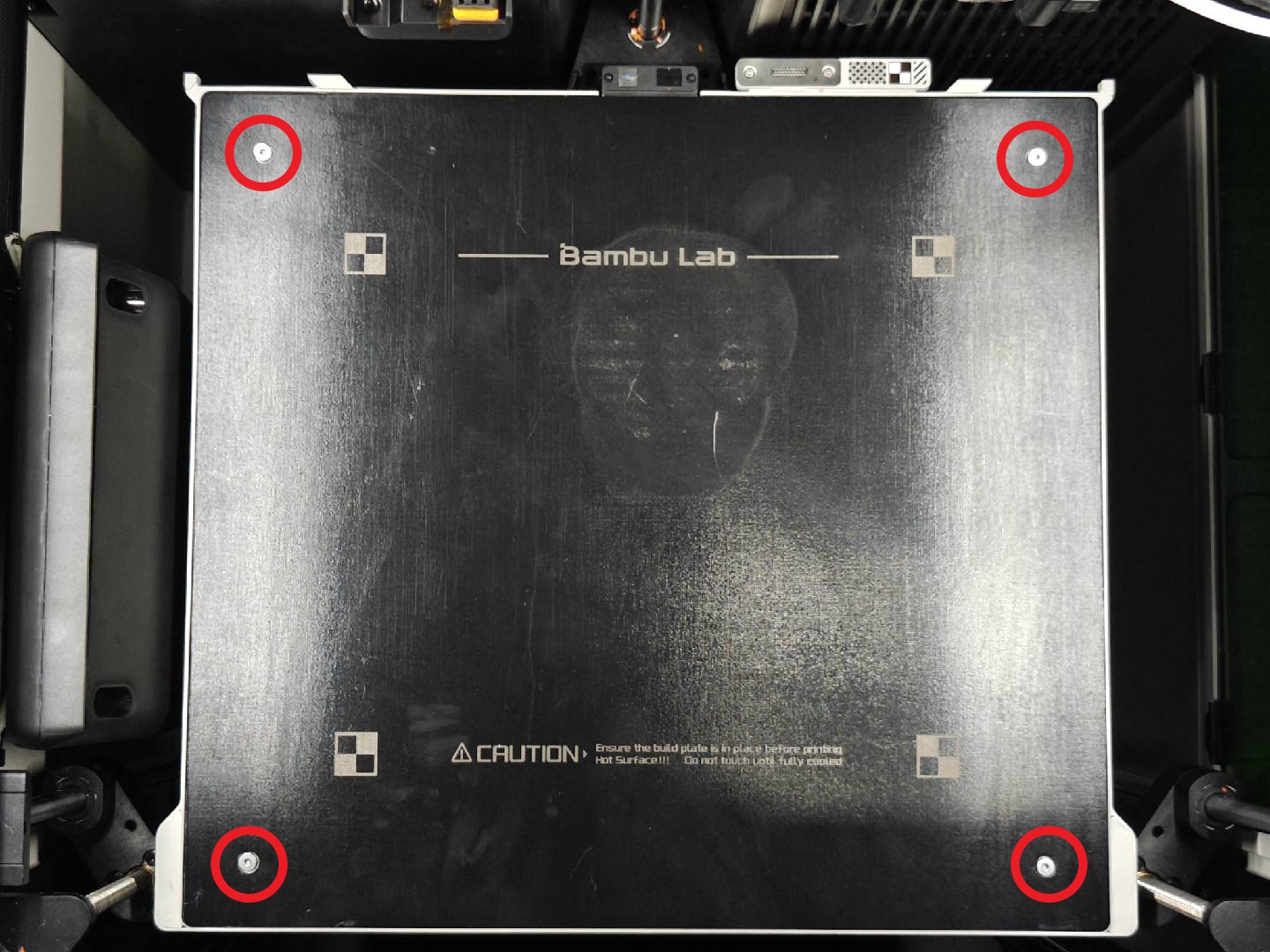

Apriete los Tornillos de Nivelación de Cama

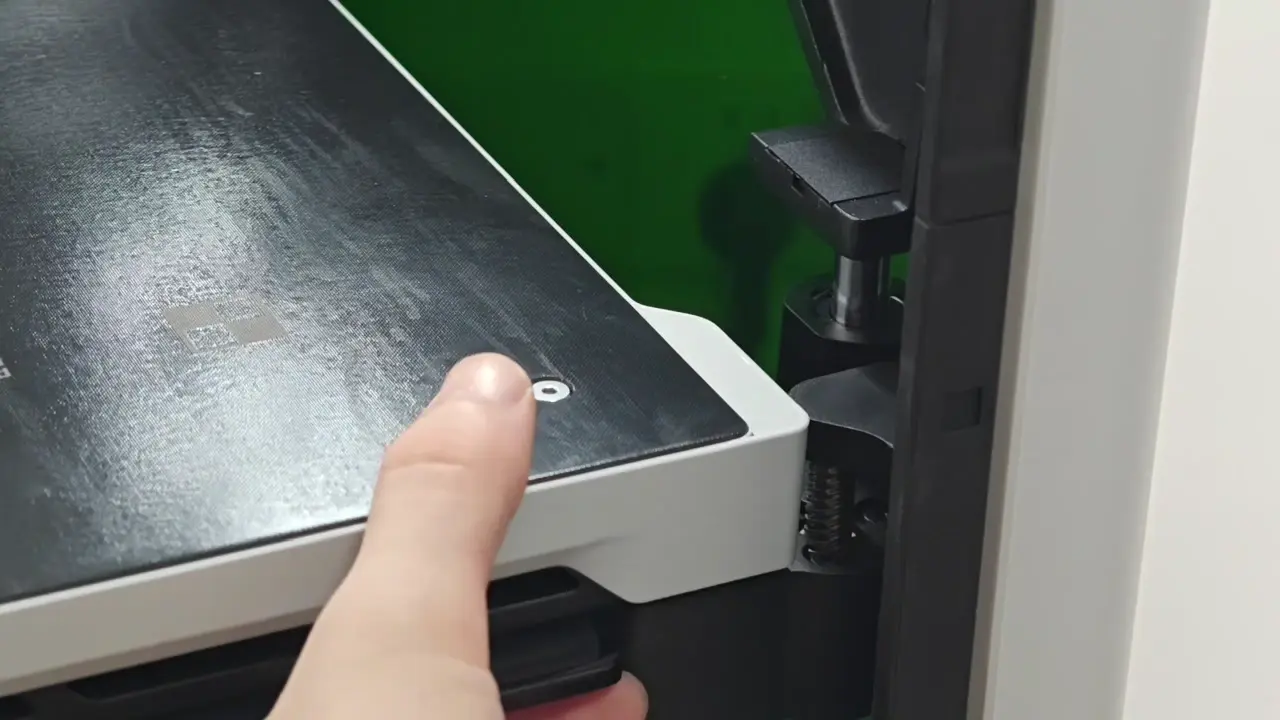

Después de aflojar los tornillos de fijación de la cama, presione cada una de las cuatro esquinas de la cama para verificar si hay rebote al presionar. Si las esquinas rebote normalmente, indica que los tornillos de fijación se han aflojado con éxito.

¿Por qué es necesario apretar? Durante el nivelado manual de cama, cada tornillo de esquina se ajusta manualmente. Para garantizar un punto de partida consistente, todos los cuatro tornillos de nivelación deben apretarse completamente primero (girados hasta el máximo). Esto establece la distancia máxima entre la boquilla y la cama, ayudando a estandarizar el estado inicial.

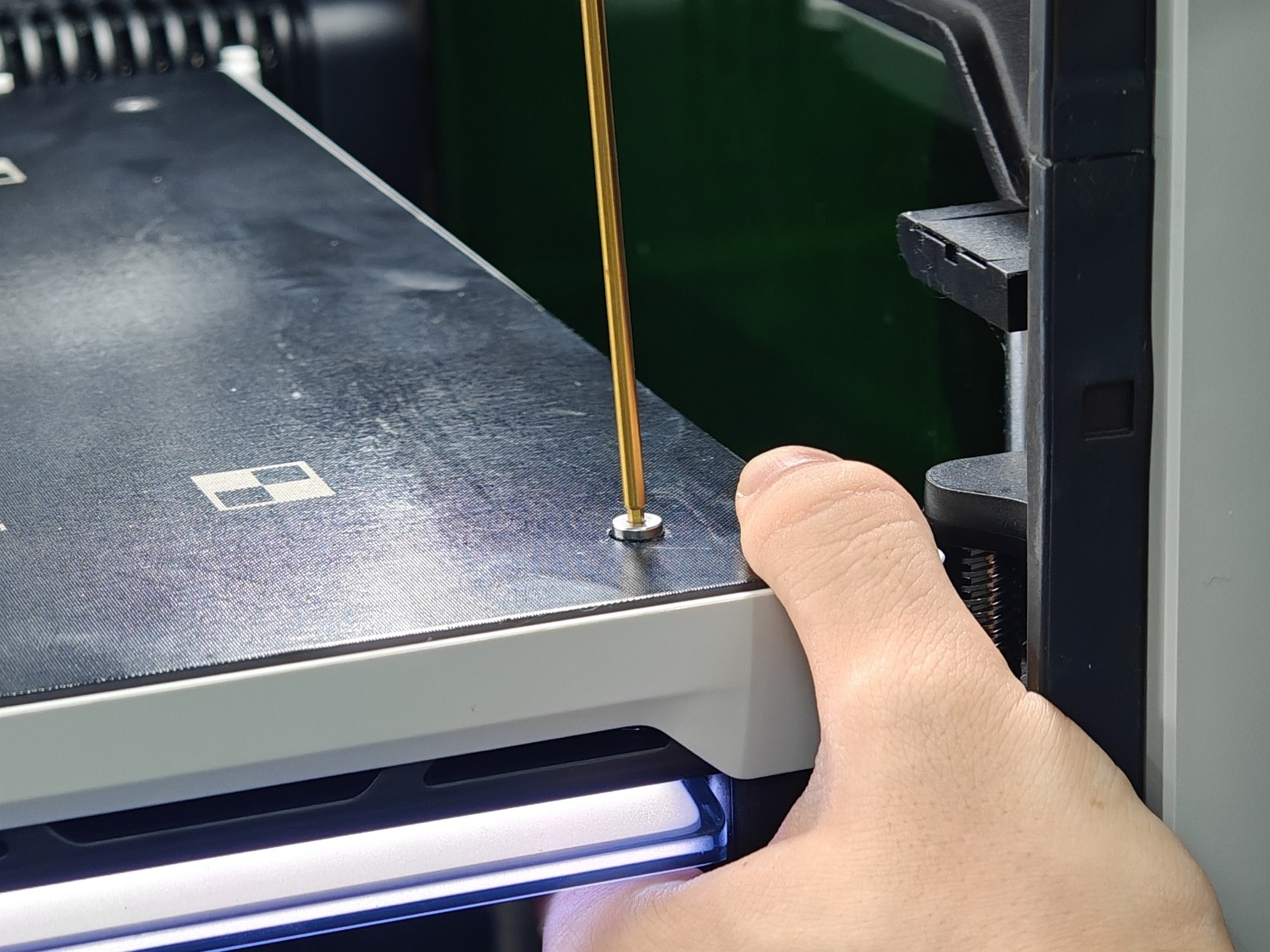

Aprete completamente los cuatro tornillos de nivelación hasta que no puedan girarse más.

Mientras aprieta, se recomienda sostener suavemente la cama y sentir si el tornillo está completamente asegurado.

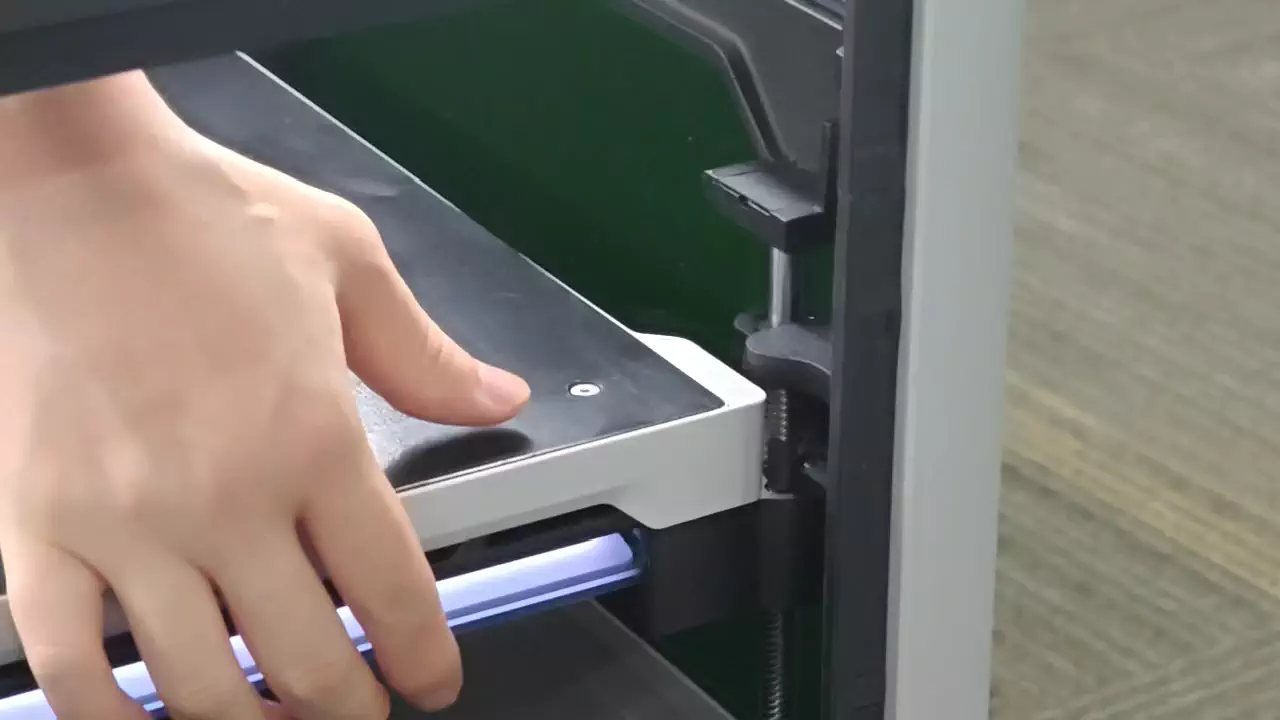

Después de apretar, ninguna de las cuatro esquinas de la cama debe ser presionable: no debe haber elasticidad ni rebote.

Iniciar el Nivelado

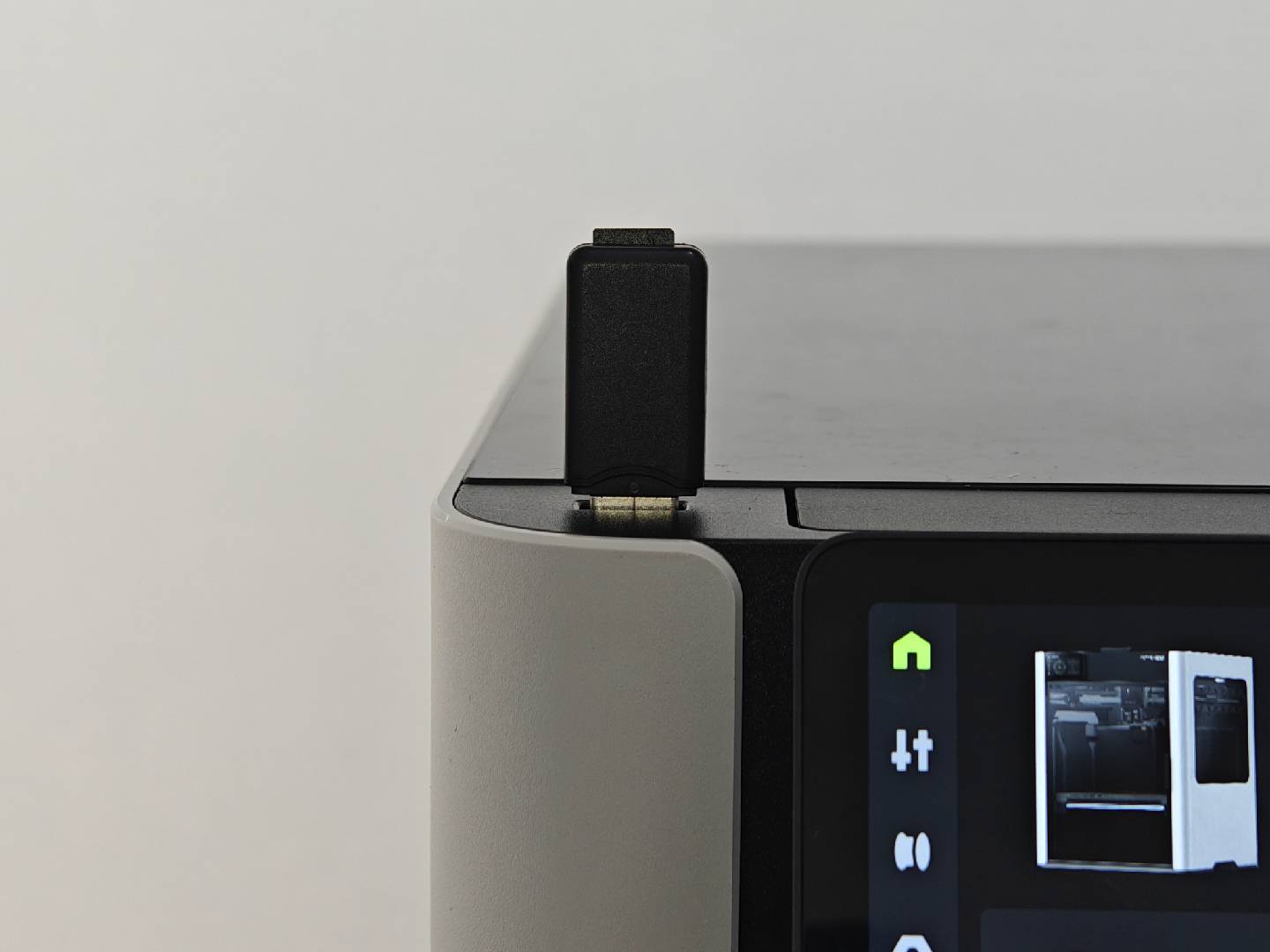

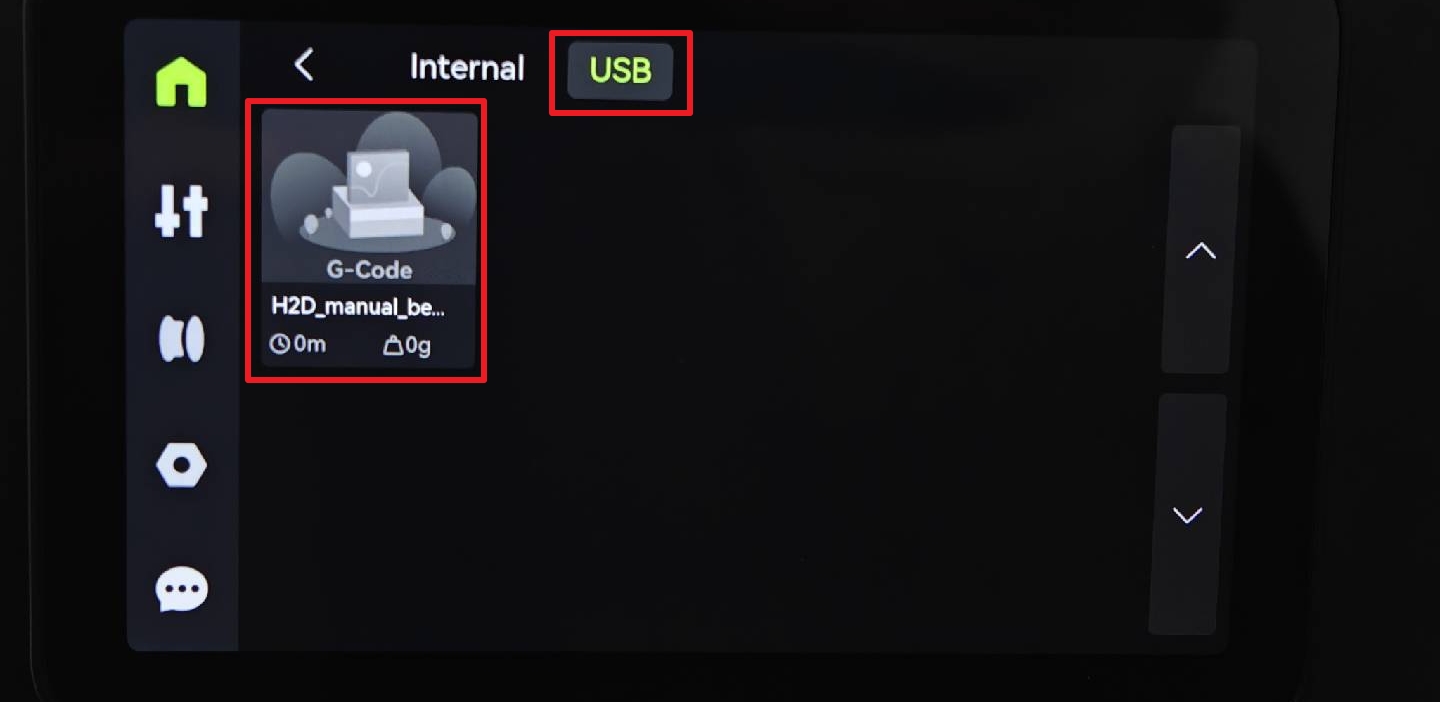

Copie el archivo G-code de nivelación en una unidad USB e introdúzcala en el puerto USB de la impresora. Una vez detectado, la pantalla de la impresora mostrará la lista de archivos. Seleccione el archivo G-code de nivelación y toque "Iniciar impresión".

Después de ejecutar el archivo G-code, la impresora homenizará todos los ejes y moverá el cabezal para probar cada una de las cuatro esquinas de la cama. El cabezal se detendrá en cada esquina durante 30 segundos y repetirá el proceso durante tres rondas completas para garantizar un nivelado preciso.

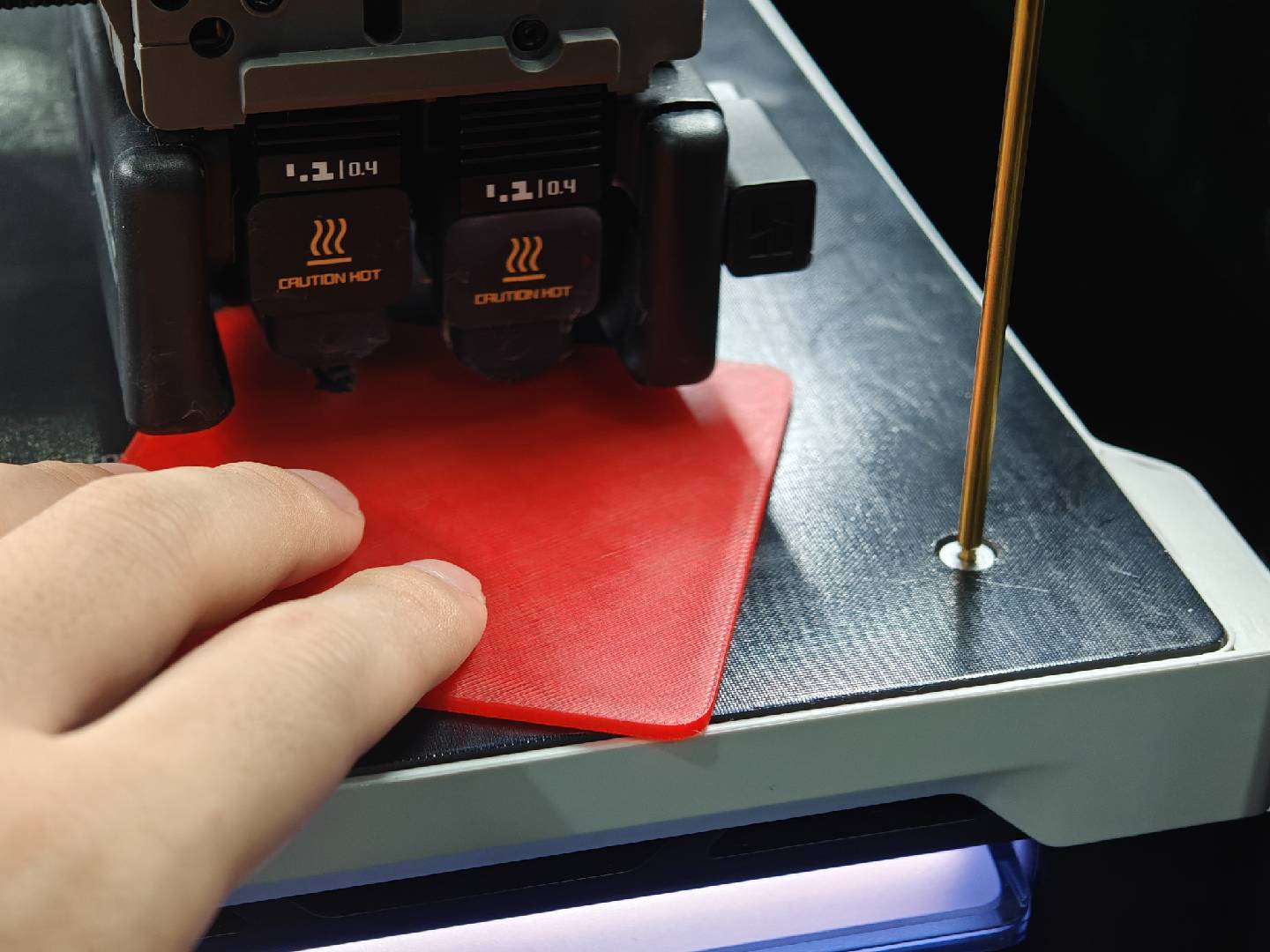

Primero, el cabezal se moverá automáticamente al punto de nivelación frontal izquierdo. Inserte un sensómetro de nivelación (como una lámina metálica de 2 mm, papel o el modelo impreso) entre la boquilla y la cama. Gire suavemente el tornillo de nivelación hasta que la boquilla toque ligeramente el sensómetro: debe sentir resistencia leve al deslizarlo.

Consejo: Girar el tornillo de nivelación en sentido horario bajará la cama, aumentando la distancia entre la boquilla y la cama. Girar en sentido antihorario elevará la cama, disminuyendo la brecha.

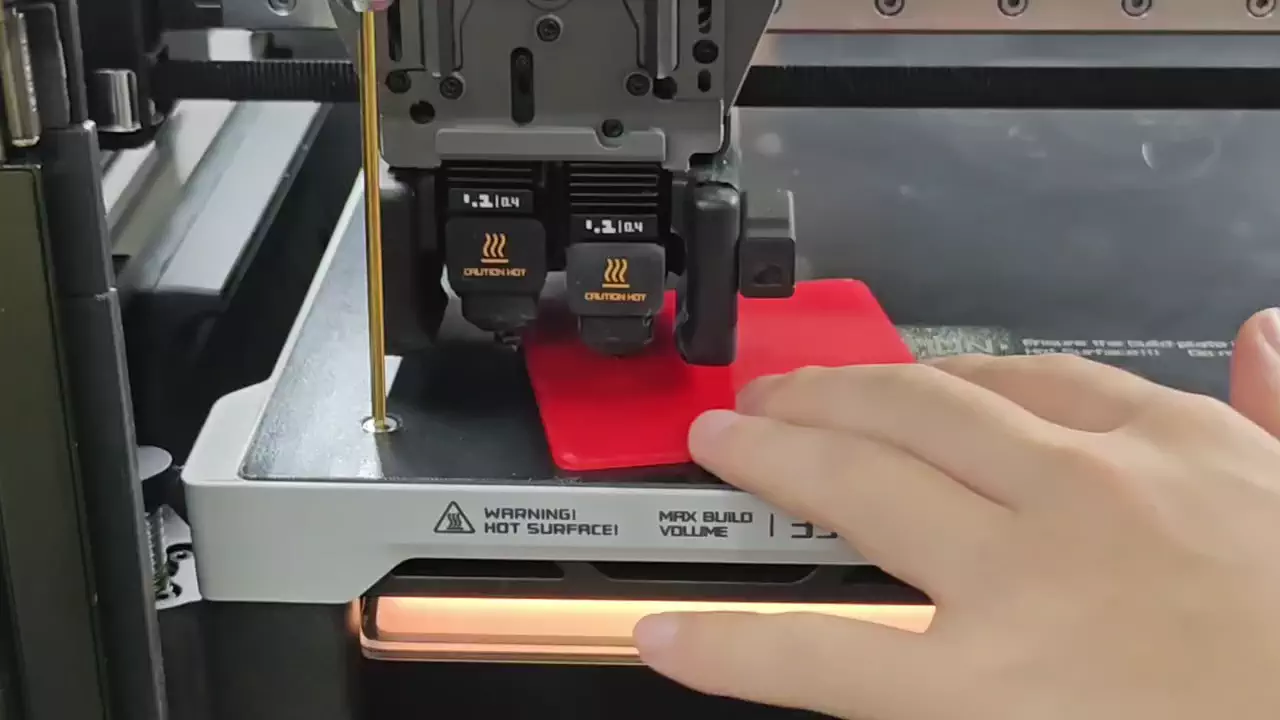

Luego, ajuste finamente las otras tres esquinas de la misma manera, asegurándose de que la resistencia que siente al deslizar el sensómetro sea consistente en los cuatro puntos para lograr una cama plana y uniforme.

El G-code realiza 3 rondas de nivelación, lo que significa que cada punto se revisa tres veces. Tendrá múltiples oportunidades para ajustar los tornillos con precisión. Recomendamos completar las tres rondas para obtener el resultado más preciso.

Advertencia: Cuando la cama comience a moverse automáticamente hacia abajo, detenga inmediatamente el giro del tornillo y retire la llave hexagonal y el sensómetro para evitar cualquier colisión con el cabezal en movimiento.

Si después de completar las tres rondas la cama sigue siendo irregular: Aprete nuevamente los cuatro tornillos de nivelación y vuelva a ejecutar el G-code de nivelación desde el principio.

Apriete los Tornillos de Fijación de Cama

Después de completar los ajustes de nivelación, apriete los 4 tornillos en los lados izquierdo y derecho de la cama, así como los 2 tornillos debajo para evitar cambios en la altura de la cama durante impresiones futuras.

Nota: El tornillo cerca de la puerta frontal no necesita apretarse después de completar el nivelado.

Aprete los cuatro tornillos en los lados izquierdo y derecho de la cama:

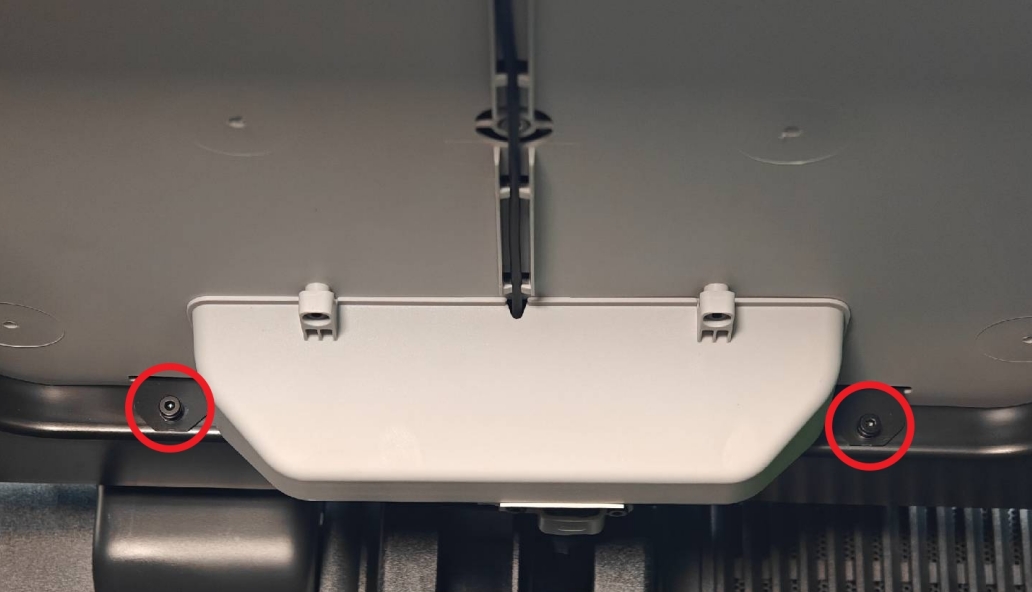

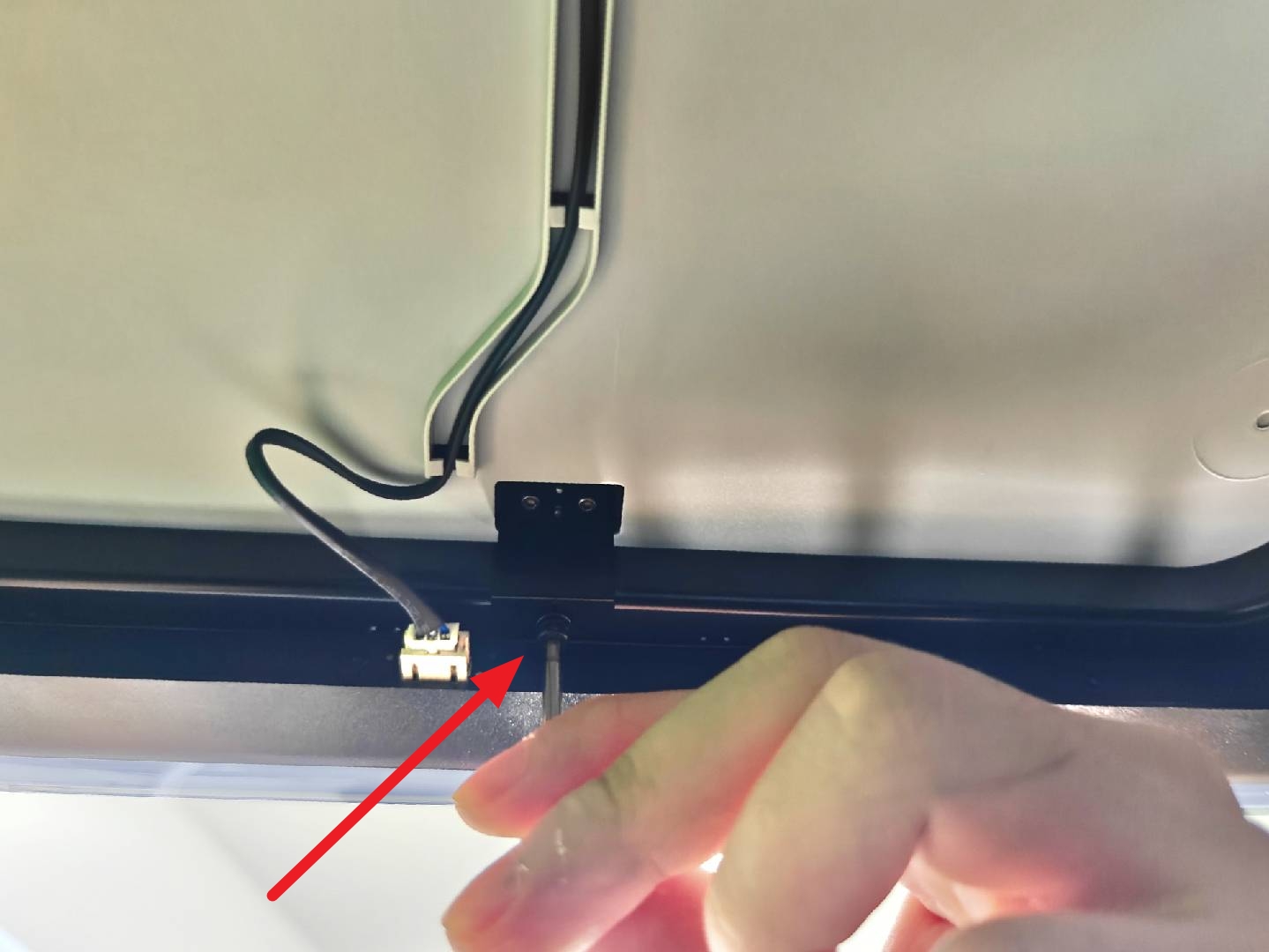

Aprete los dos tornillos debajo de la cama (parte trasera):

El siguiente tornillo (frontal) no necesita apretarse después del nivelado (apriete y luego afloje 1/2 a 1 vuelta) — está diseñado para protección durante el transporte. Mantenerlo flojo ayuda a evitar que la cama se eleve demasiado en esa área. Un apriete excesivo puede causar una superficie irregular.

Calibración

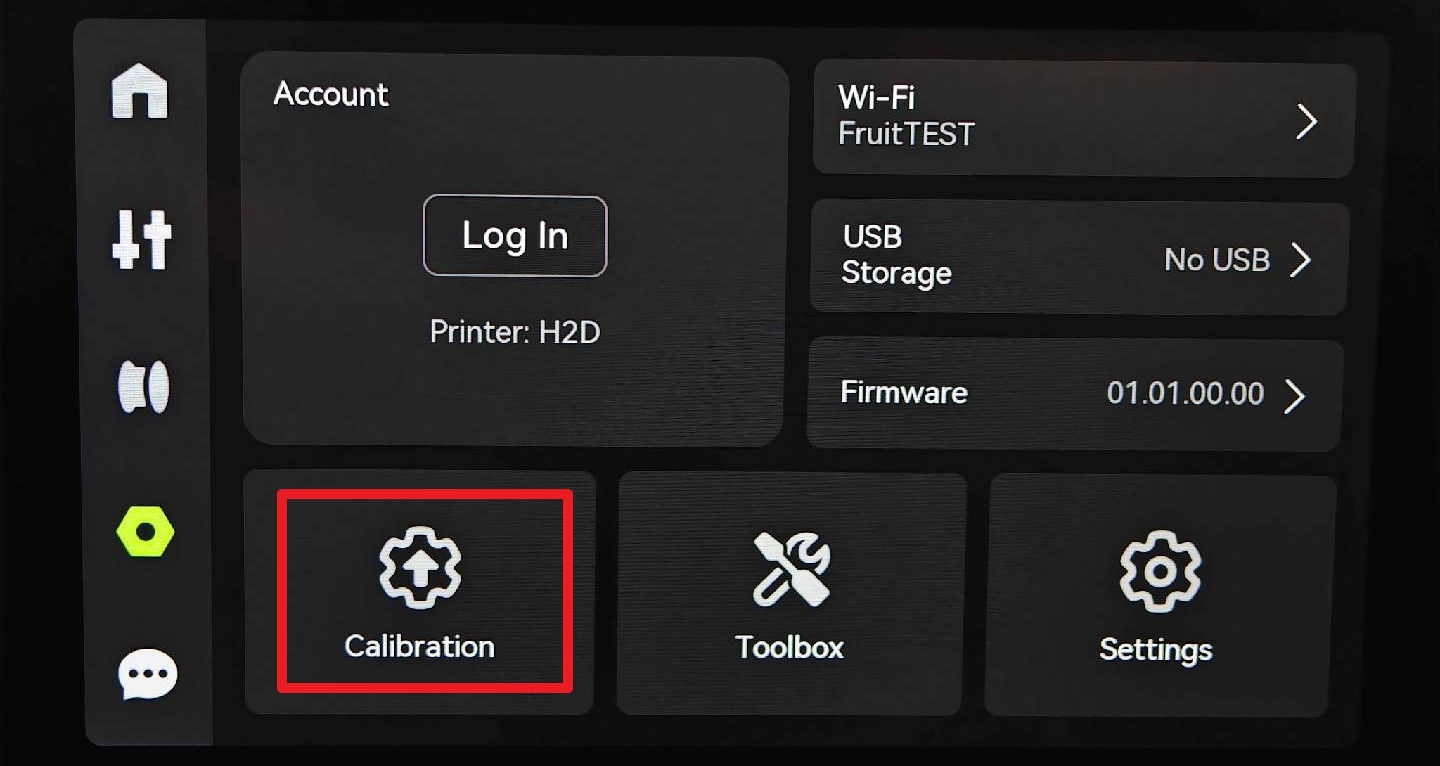

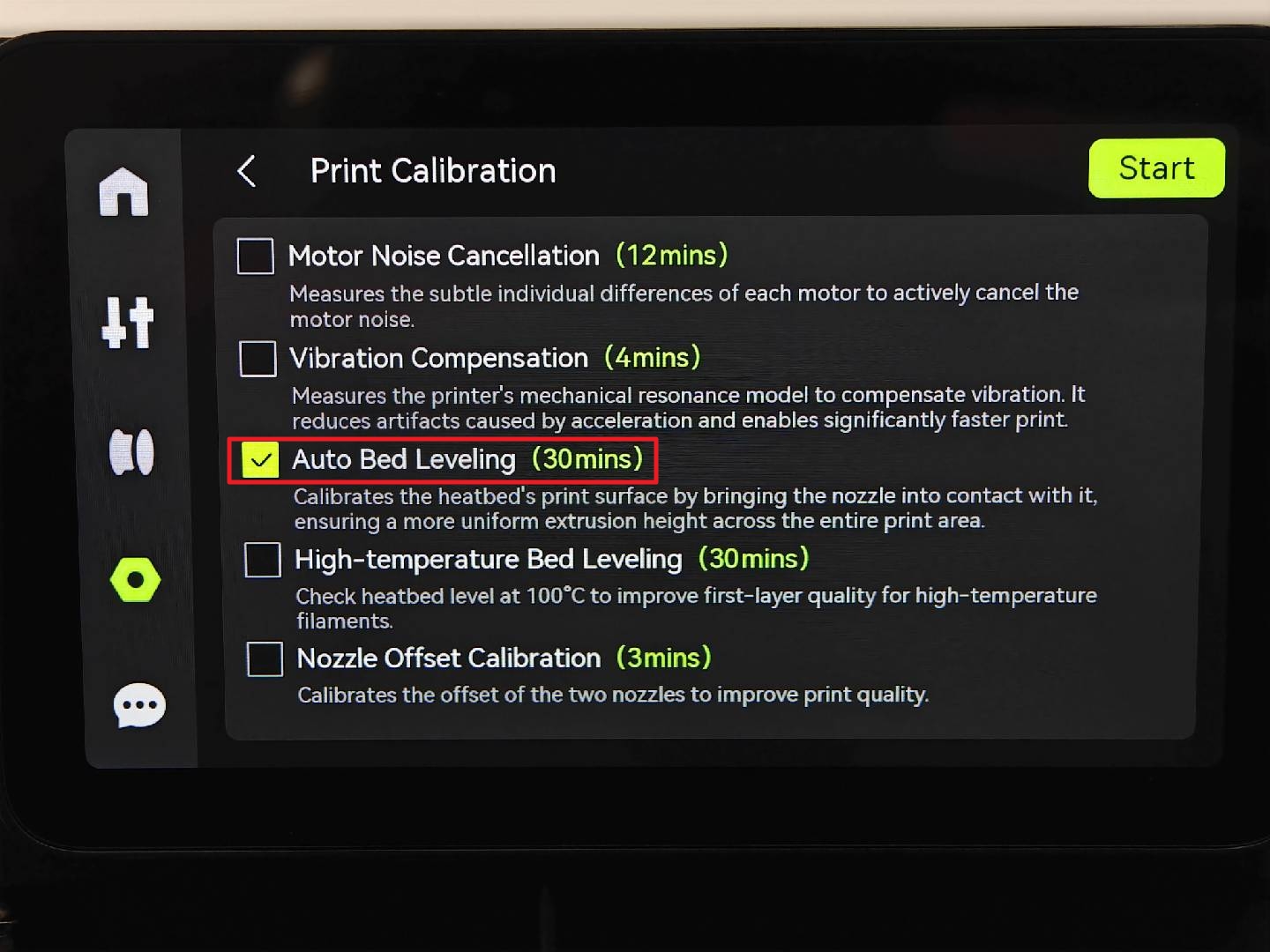

Desde la pantalla de la impresora, toque Configuración > Calibración > Calibración de impresión > Nivelación Automática de Cama para iniciar la calibración. Si todo parece correcto y no aparecen errores o advertencias durante la calibración, el nivelado fue exitoso. Si persisten problemas, contacte al equipo de servicio para obtener asistencia adicional.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico relacionado con su problema.

Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
