Reemplazar el eje Z de la serie H2

Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.

Contenido del kit

Para la serie H2, incluyendo H2D, H2S y H2C, el kit de husillo Z incluye:

Tornillos M3×5 × 12
Tornillos M3×6 (tornillos con atornillador azul) × 9
Tornillos M3×6 (mezcla de tornillos con atornillador rojo y azul) × 2
Bloque de fijación superior × 1
Ensamblajes de husillo × 3
Tuerca del husillo × 3 (preinstalada en el husillo en fábrica)

Modelos compatibles

Serie H2, incluyendo H2D y H2S

Cuándo reemplazar

El husillo está doblado o deformado

La tuerca del husillo está desgastada

Herramientas requeridas

Llave hexagonal en L H2.0
Destornillador hexagonal recto H2.0
Destornillador hexagonal recto H1.5
Destornillador plano

Vista general de ubicación

En la serie H2 hay tres husillos Z: los pares izquierdo y derecho cerca de los postes de la puerta frontal comparten el mismo método de retiro e instalación; el husillo trasero está parcialmente cubierto por el revestimiento interior y requiere retirar primero el panel trasero.

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede causar un cortocircuito, provocando daños electrónicos y riesgos de seguridad. Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales. Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre este procedimiento, abre un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindar la asistencia necesaria.

Preparación antes de comenzar

Paso 1. Limpiar el área de trabajo

Retire objetos alrededor de la impresora para que nada bloquee el acceso o caiga en la máquina durante el servicio.

Paso 2. Bajar la cama caliente

Mueva la cama caliente a la posición más baja para crear espacio de trabajo y evitar interferencias.

Paso 3. Bloquear la cama caliente

Utilice una llave hexagonal recta H2.0 para apretar los cuatro tornillos de fijación de deslizadores Z (M3×35×8) y bloquear firmemente la cama caliente, evitando movimiento vertical durante operaciones posteriores y previniendo que el husillo se doble por impactos de deslizamiento.

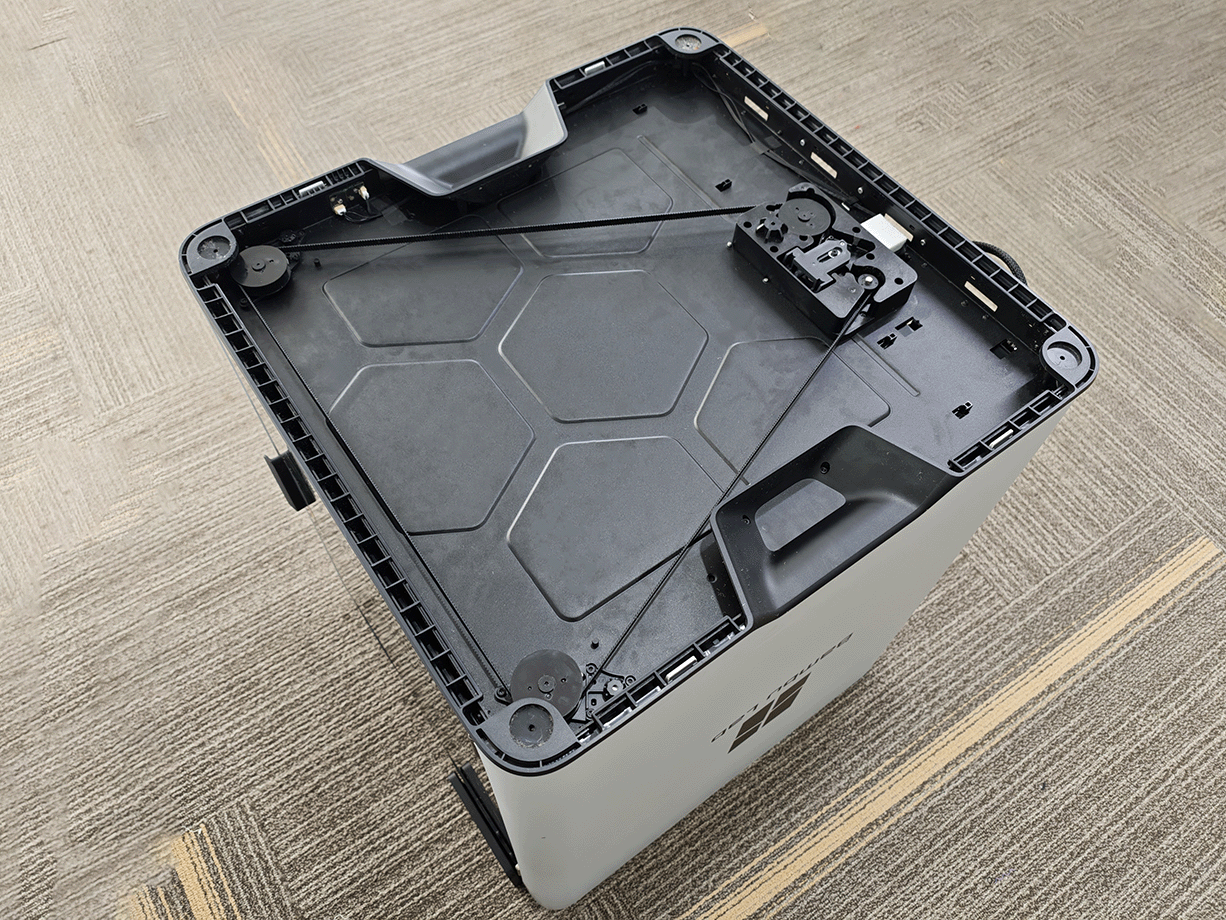

Paso 4. Colocar la impresora boca abajo

Coloque cuidadosamente la máquina boca abajo para que el panel inferior quede hacia arriba, facilitando el desmontaje posterior.

Nota: Para facilitar la filmación, ciertos pasos no se muestran en esta posición.

Retirar el anillo plástico inferior de la carcasa

Paso 1. Retirar el mango del anillo inferior y los tornillos

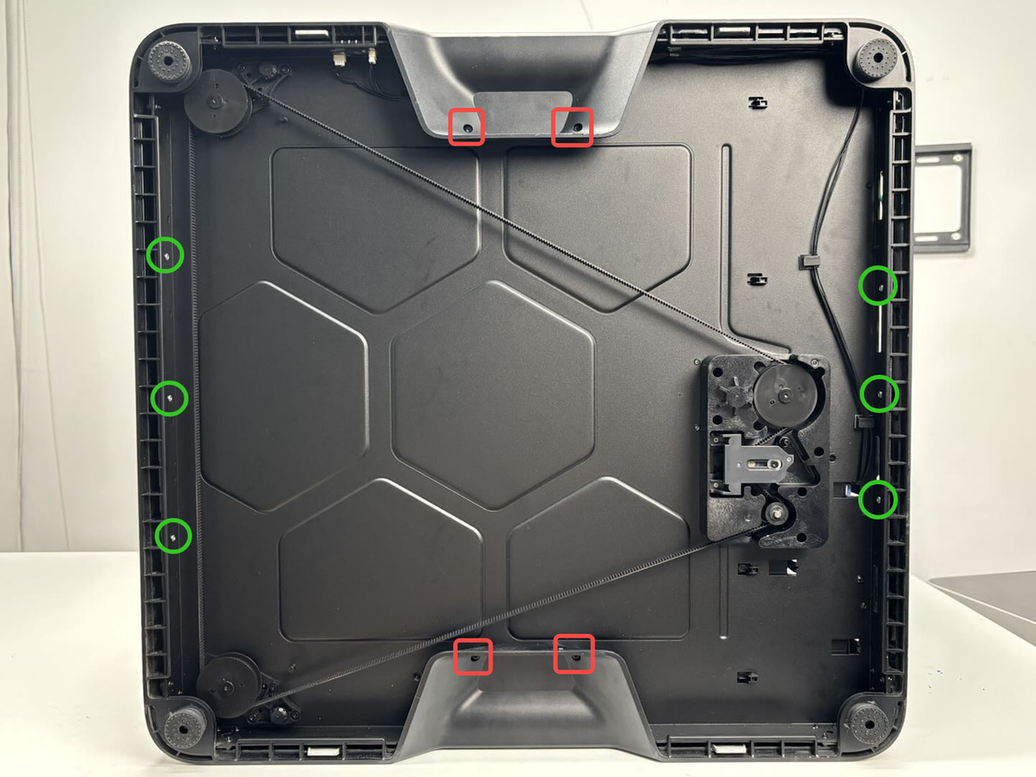

Utilice un destornillador hexagonal recto H2.0 para retirar los cuatro tornillos M3×6 en el mango (marcados con cuadrados rojos), luego utilice el destornillador hexagonal recto H2.0 para retirar los seis tornillos BT2×5 en los lados (marcados con círculos verdes).

Nota: Dos de los tornillos BT2×5 están bloqueados por el tensador Z. Utilice el extremo corto de una llave L H2.0 para aflojarlos; si tiene una broca corta H2.0, afloje primero con el extremo corto, luego cambie a la broca para retirarlos completamente.

Paso 2. Retirar los tornillos de las patas de la impresora

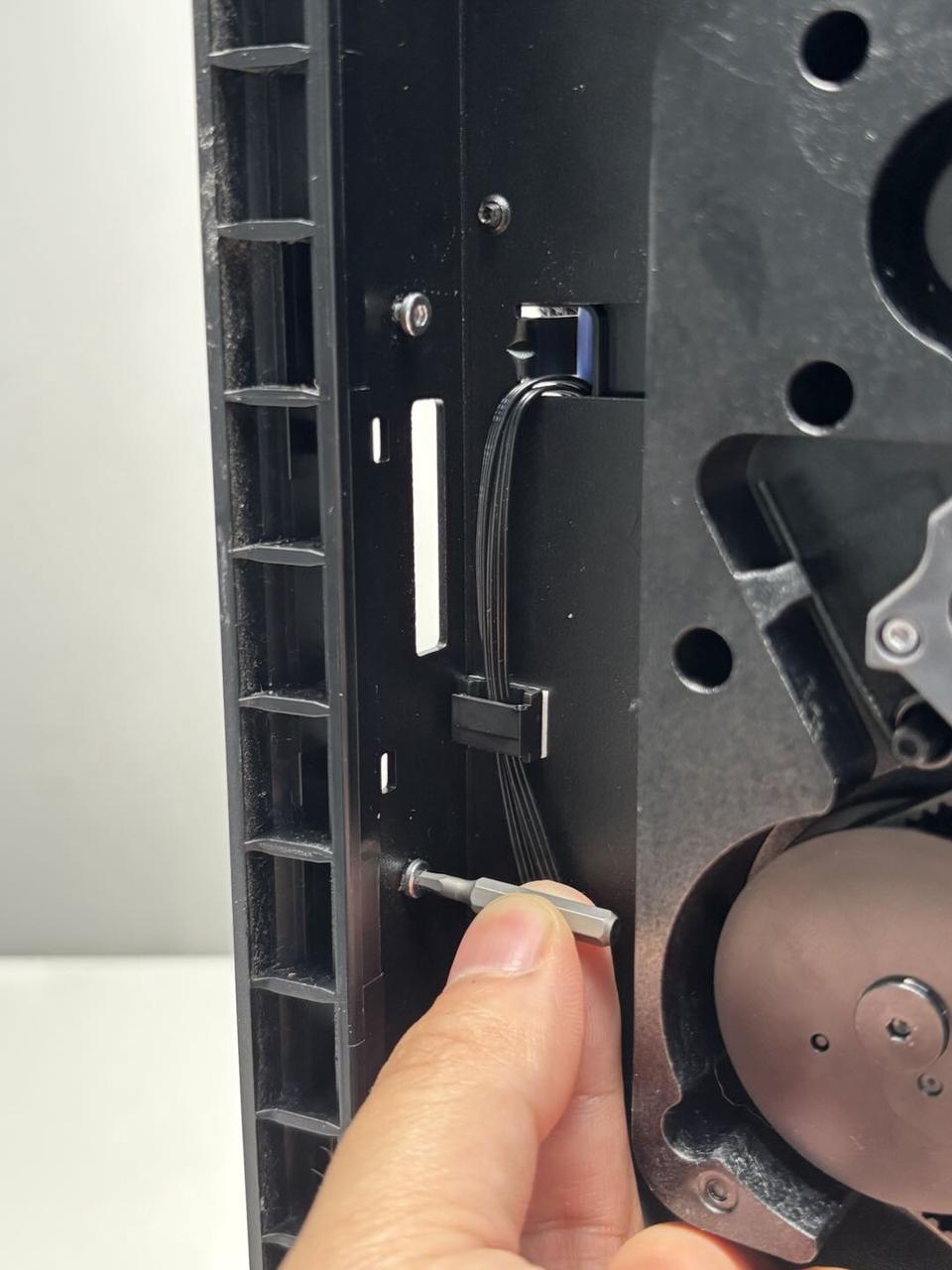

Utilice un destornillador hexagonal recto H2.0 para retirar los cuatro tornillos M3×21.5×6 que sujetan las patas de la impresora. Retire las patas, tornillos y arandelas juntos y guárdelos con seguridad.

Nota: Además de los tornillos, las patas están adheridas al anillo con adhesivo. Después de retirar los tornillos, retire las almohadillas de las patas.

Paso 3. Retirar el anillo plástico inferior de la carcasa

Para retirar el anillo plástico inferior de la carcasa, tire del área del mango para deslizar parcialmente el anillo, luego tire de las áreas de las almohadillas izquierda/derecha para extraerlo completamente. Para más detalles, consulte Reemplazar el anillo plástico inferior de la carcasa H2D。

Reemplazar los husillos Z frontales (izquierda/derecha son iguales)

Retirar el husillo Z frontal

Paso 1. Retirar los tornillos de fijación inferior del husillo

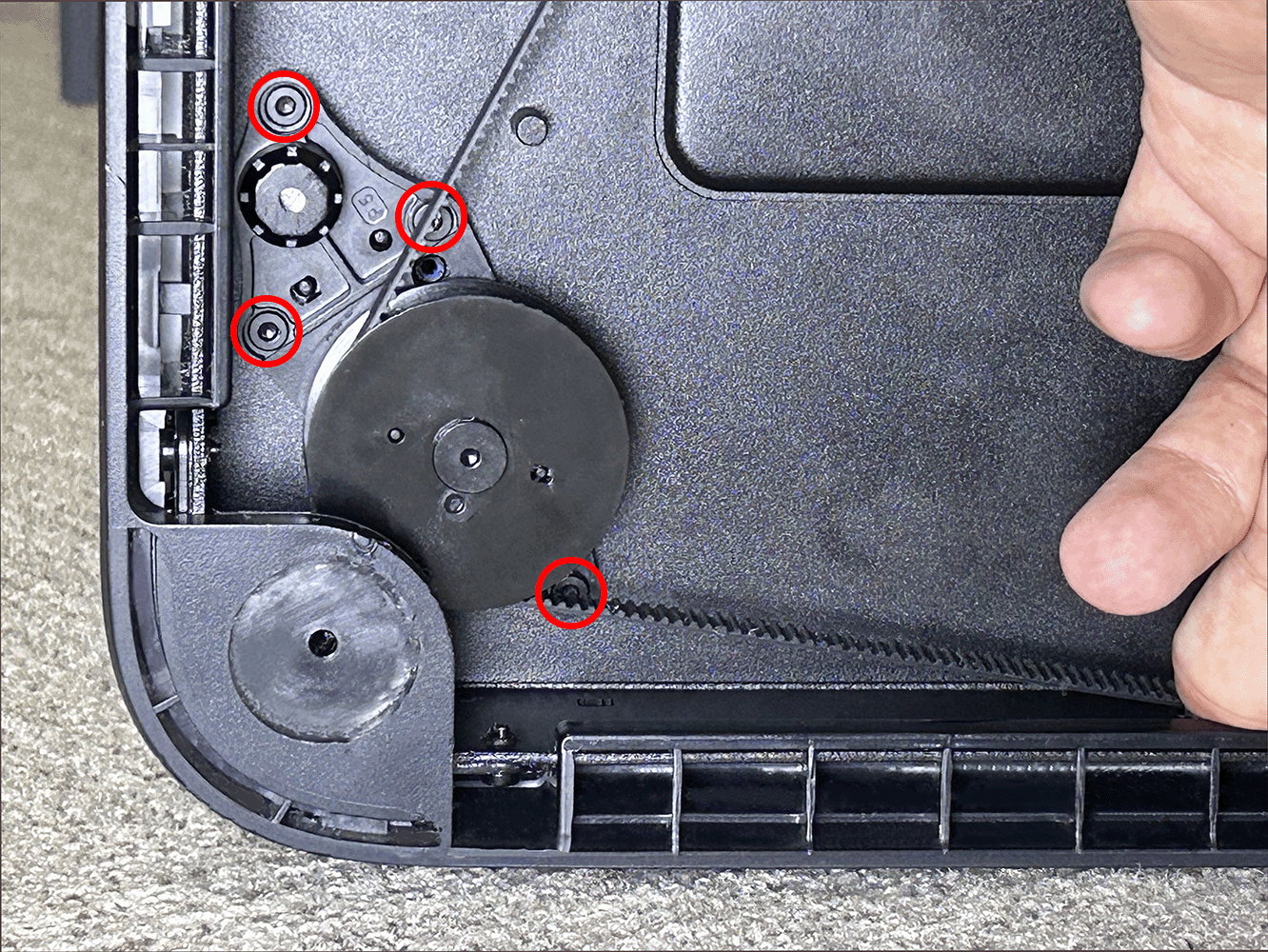

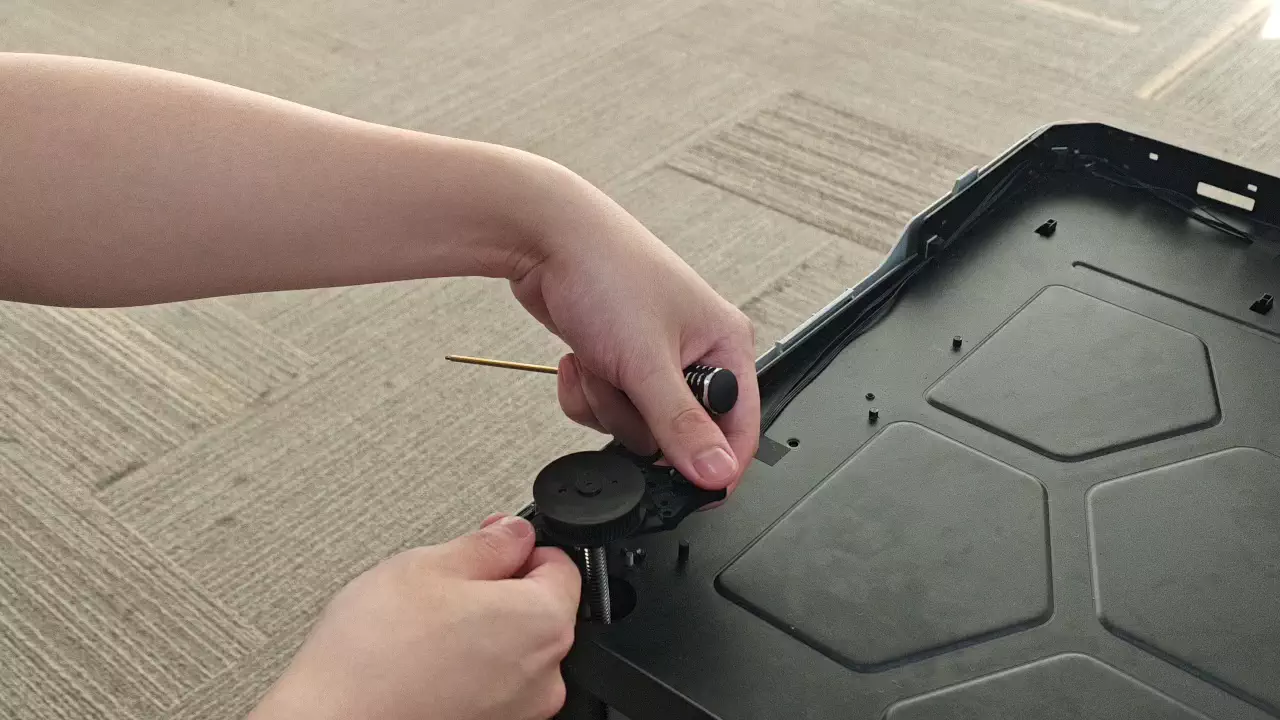

Utilice un destornillador hexagonal recto H2.0 para retirar los tornillos de fijación inferiores del husillo Z específico que está reemplazando.

Nota: Cada uno de los husillos Z izquierdo y derecho tiene cuatro tornillos de fijación en la parte inferior.

Paso 2. Retirar el husillo Z

Debido a que el eje guía es un ajuste de interferencia, tirar del husillo hacia arriba puede levantar el eje guía y su punto adhesivo superior. Se recomienda que dos personas realicen este paso:

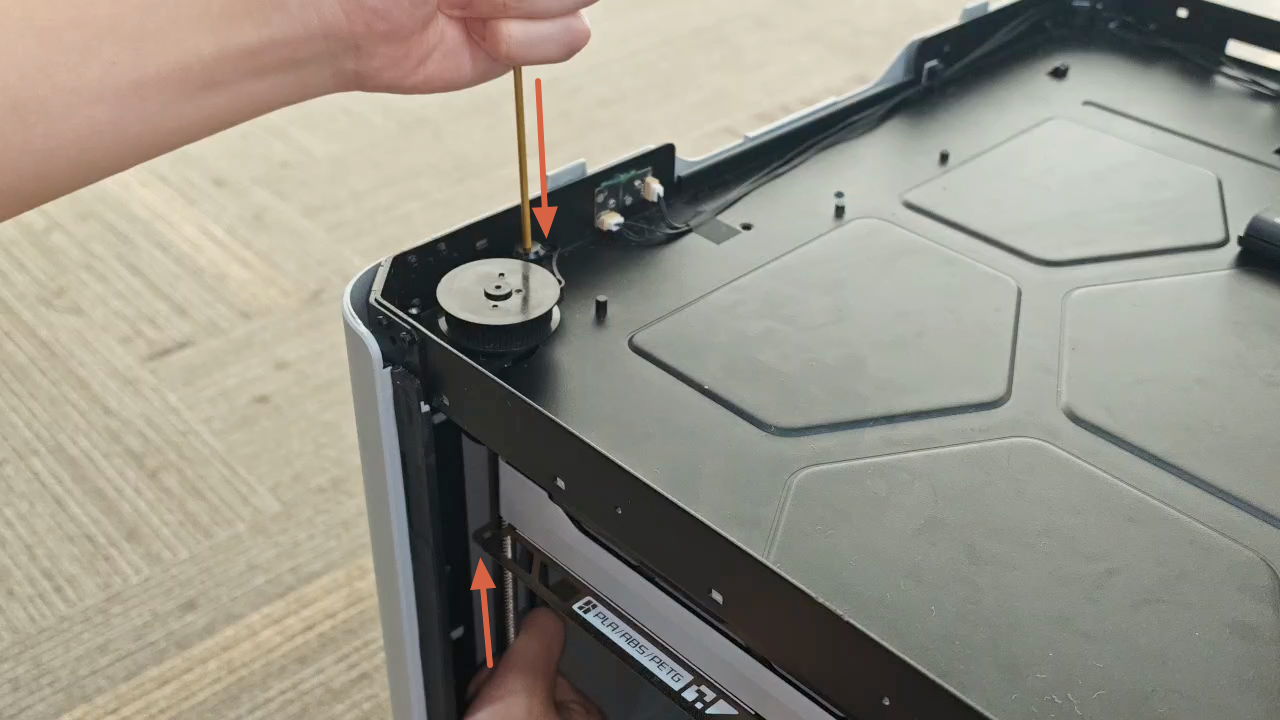

Persona 1: Desde el agujero inferior del eje guía, apoye ligeramente el extremo del eje con un destornillador para evitar que se levante.
Persona 2: Desde dentro de la cámara, sostenga firmemente el husillo y empuje hacia arriba para separar gradualmente la base del husillo del eje guía.

Una vez que la base del husillo se levante ligeramente y escuche un suave "clic" (sonido normal de liberación de las caras de ubicación), y perciba un pequeño espacio entre el eje guía y su soporte, comience a retirar el husillo para que se desenganche gradualmente de la tuerca del husillo. Mantenga una rotación lenta y constante hasta que el husillo esté completamente retirado.

Opcional: Retirar la tuerca del husillo (solo si se reemplaza o está dañada)

Si la tuerca del husillo no está dañada, no recomendamos retirarla ni reemplazarla por separado. Si es necesario, proceda:

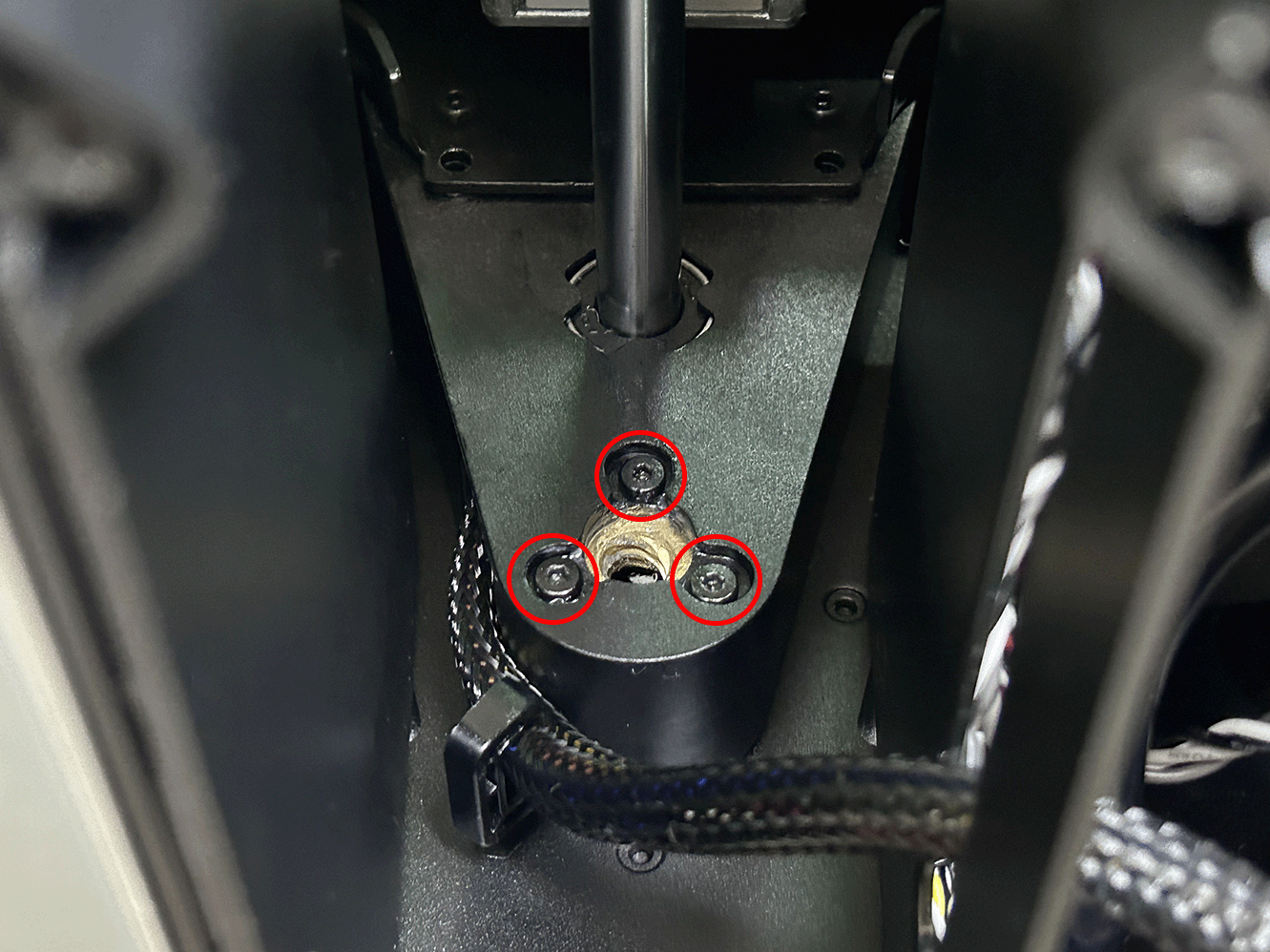

Después de retirar el husillo, ubique la tuerca del husillo (ubicación mostrada a continuación).

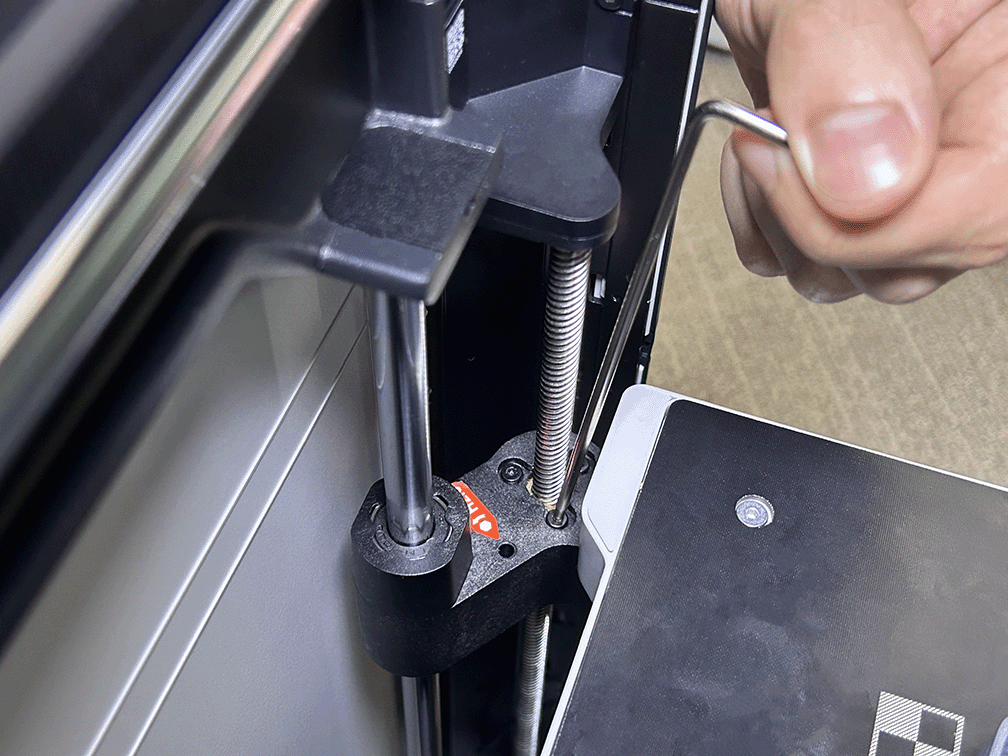

Utilice una llave hexagonal en L H2.0 para aflojar los tornillos con pequeños giros en el espacio reducido. Cada tuerca superior del husillo (izquierda/derecha) tiene tres tornillos de fijación.

Nota: Estos tornillos superiores usan tornillos con atornillador rojo. La primera retirada puede requerir torque adicional para romper el atornillador. Mantenga la herramienta en posición para evitar que se deslice y dañe las piezas.

Instalar el husillo Z frontal

Opcional: Preinstalar la tuerca del husillo en el orificio de ubicación de la cama (solo si se reemplaza o está dañada)

Para evitar fijar la tuerca al husillo primero—lo que dificultaría la alineación posterior entre la cama y el husillo—recomendamos preinstalar la tuerca en el orificio de ubicación de la cama. Este paso es solo para posicionamiento, no para ajuste final.

Nota: Si aprieta completamente la tuerca del husillo en esta etapa, cualquier desalineación puede cargar el husillo de manera desigual durante el montaje y posiblemente doblarlo.

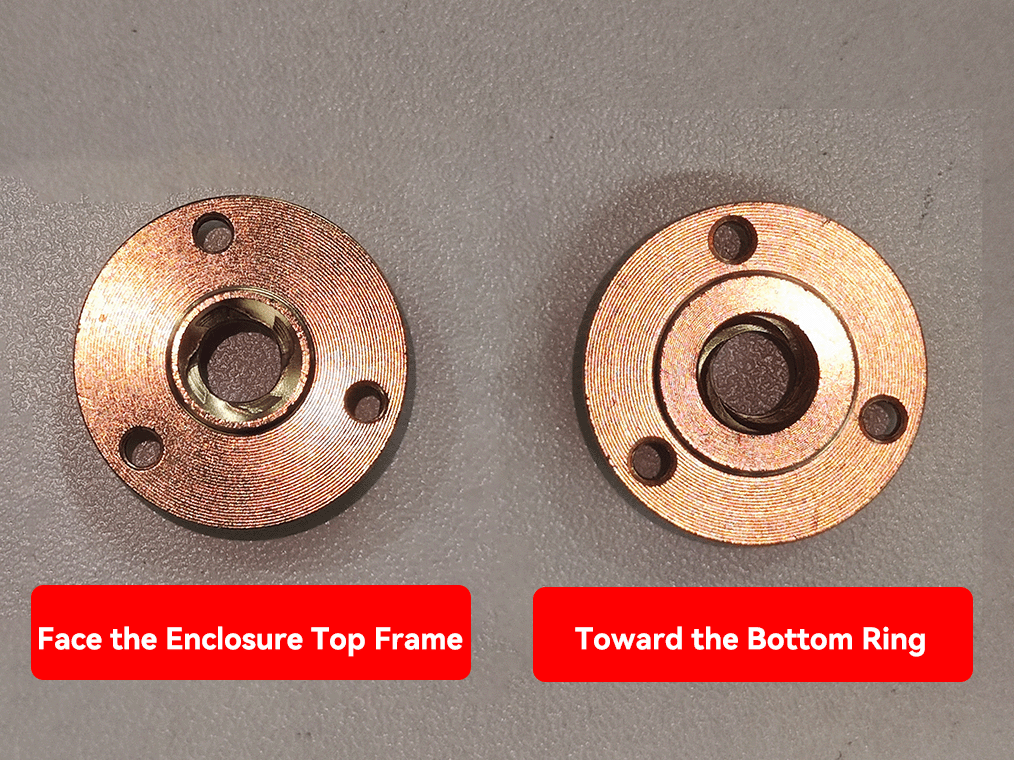

Confirme la orientación de la tuerca del husillo como se muestra a continuación.

Coloque la tuerca del husillo en el orificio de ubicación de la cama.
Utilice los tornillos con atornillador rojo para fijarla provisionalmente. No apriete completamente aún, para poder ajustar posteriormente.
Centrado: asegúrese de que el orificio de la tuerca del husillo esté concéntrico con el orificio de paso de la cama para el husillo, para que el tornillo pase sin rozar.

Paso 1. Instalar el husillo

Introduzca el husillo hacia abajo a través de la abertura reservada en la parte inferior de la impresora. Ajuste lentamente el ángulo para alinearlo con el agujero de paso de la tuerca preinstalada en la cama. Una vez alineado, enrosque lentamente hasta sentir resistencia notable y que la cara de ubicación haga ligero contacto; deje de aplicar fuerza.

Paso 2. Fijar la base inferior del husillo

Mientras sostiene el husillo en su lugar, instale los tornillos de fijación inferiores para este husillo Z frontal desde la parte inferior utilizando el destornillador hexagonal recto H2.0.
Si reemplazó la tuerca del husillo, verifique nuevamente que el orificio de la tuerca esté perfectamente concéntrico con el orificio de paso de la cama. Una vez alineado, apriete los tres tornillos de fijación de la tuerca en secuencia.

Reemplazar el husillo Z trasero

Retirar el husillo Z trasero

Paso 1. Retirar el panel trasero

Retire 11 tornillos autoatornillantes de chapa (ST3×6) y 12 tornillos autoatornillantes plásticos (BT3×8).

Se recomienda fuertemente preparar dos recipientes pequeños de antemano para separar los dos tipos de tornillos y evitar confusiones.

Utilice un destornillador hexagonal recto H2.0 para retirar los 11 × ST3×6 (círculos rojos en la imagen siguiente).
Utilice un destornillador hexagonal recto H2.0 para retirar los 12 × BT3×8 (rectángulos verdes en la imagen siguiente).
El marcador amarillo indica los tornillos de fijación para carrete externo (M3×12).

Presione el acoplamiento neumático para eliminar interferencias, luego incline ligeramente el panel trasero hacia atrás y levántelo.

Paso 2. Retirar el husillo

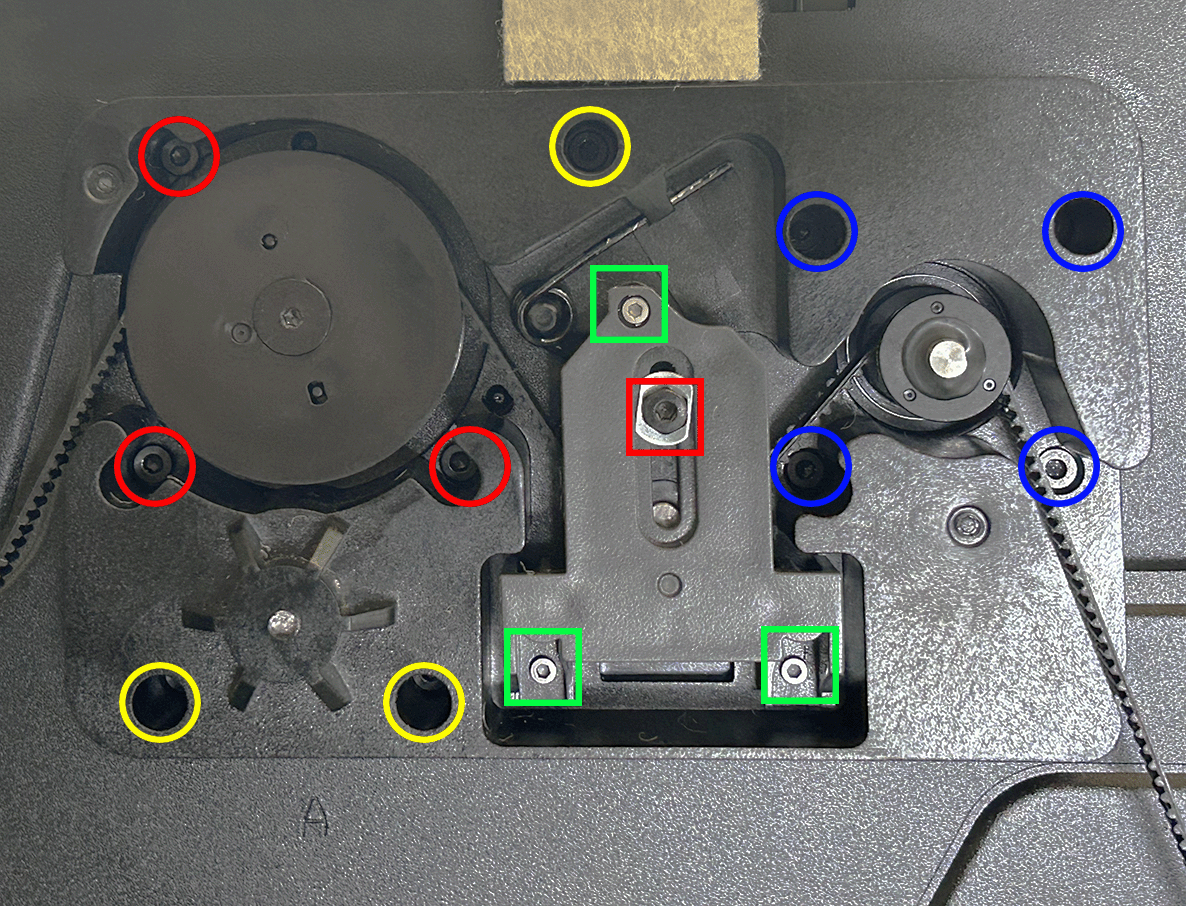

Utilice un destornillador hexagonal recto H2.0 para retirar los tornillos de fijación inferior del husillo Z específico que está reemplazando (círculos rojos).

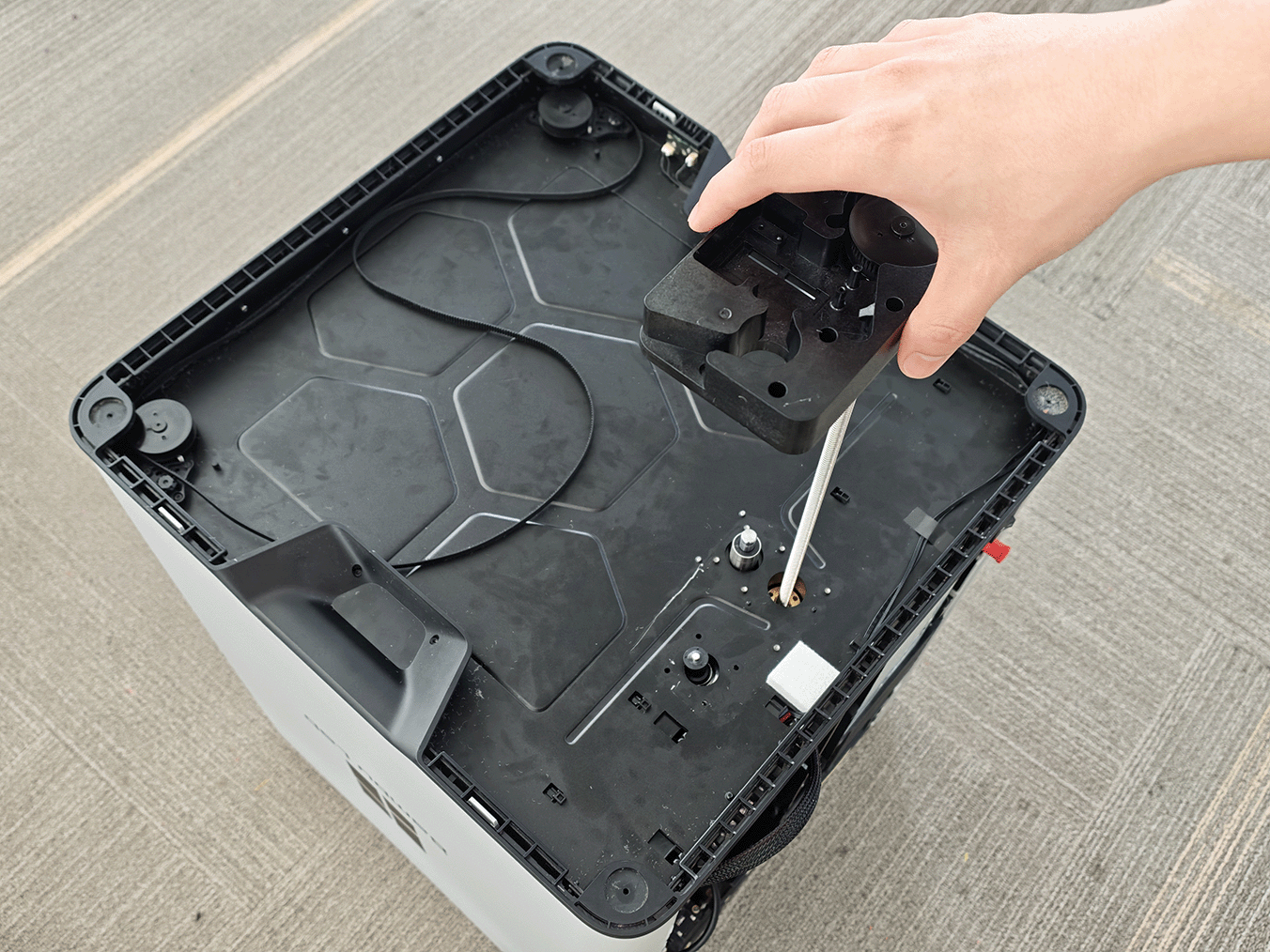

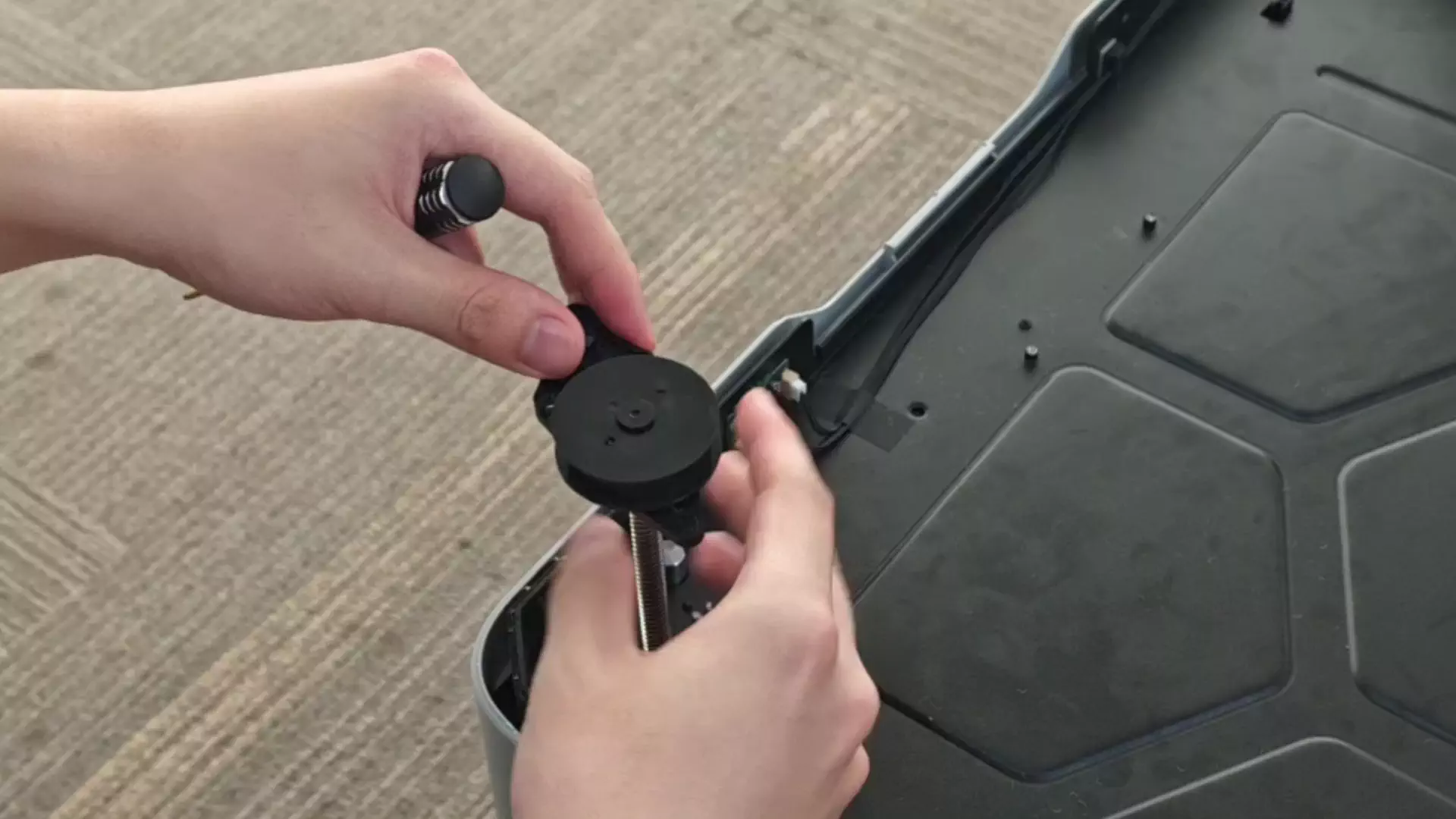

Consulte Reemplazar correa Z/correa Z de engranaje/polea de tensión Z para los pasos de retiro del tensador Z. Utilice un destornillador hexagonal recto H1.5 para retirar sus tres tornillos (caja verde) y un tornillo de fijación del deslizador del tensador Z (caja roja).
Utilice un destornillador hexagonal recto H2.0 para aflojar los cuatro tornillos de fijación del motor Z (círculos azules).

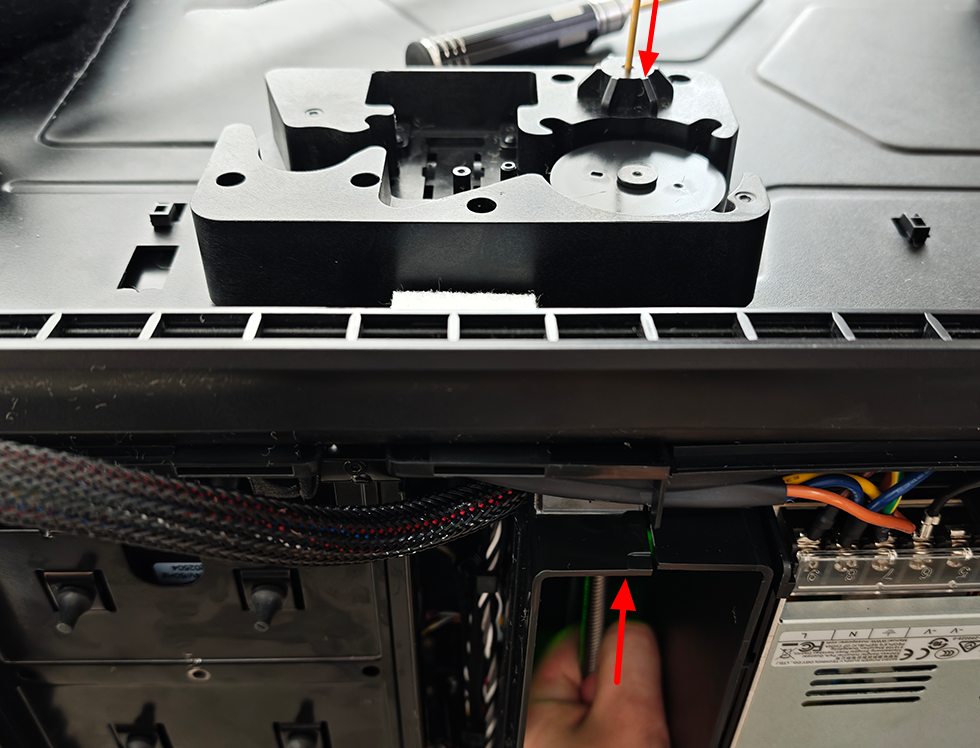

Utilice un destornillador hexagonal recto H2.0 para aflojar los tornillos relevantes del panel inferior (círculos amarillos).

Debido a que el eje guía es un ajuste de interferencia, tirar del husillo hacia arriba puede levantar el eje guía y su punto adhesivo superior. Se recomienda que dos personas realicen este paso:

Persona 1: Desde el agujero inferior del eje guía, apoye ligeramente el extremo del eje con un destornillador para evitar que se levante.
Persona 2: Desde dentro de la cámara, sostenga firmemente el husillo y empuje hacia arriba para separar gradualmente la base del husillo del eje guía.

Una vez que la base del husillo se levante ligeramente y escuche un suave "clic" (el sonido normal de las caras de localización al liberarse), y pueda sentir una pequeña brecha entre la varilla lineal y su soporte, comience a retirar el husillo de manera gradual para que se desenganche lentamente de la tuerca del husillo. Mantenga una rotación lenta y constante hasta que el husillo esté completamente retirado.

Opcional: Retirar la tuerca del husillo (solo si se reemplaza o está dañada)

Si la tuerca del husillo no está dañada, no recomendamos retirarla ni reemplazarla por separado. Si es necesario, proceda:

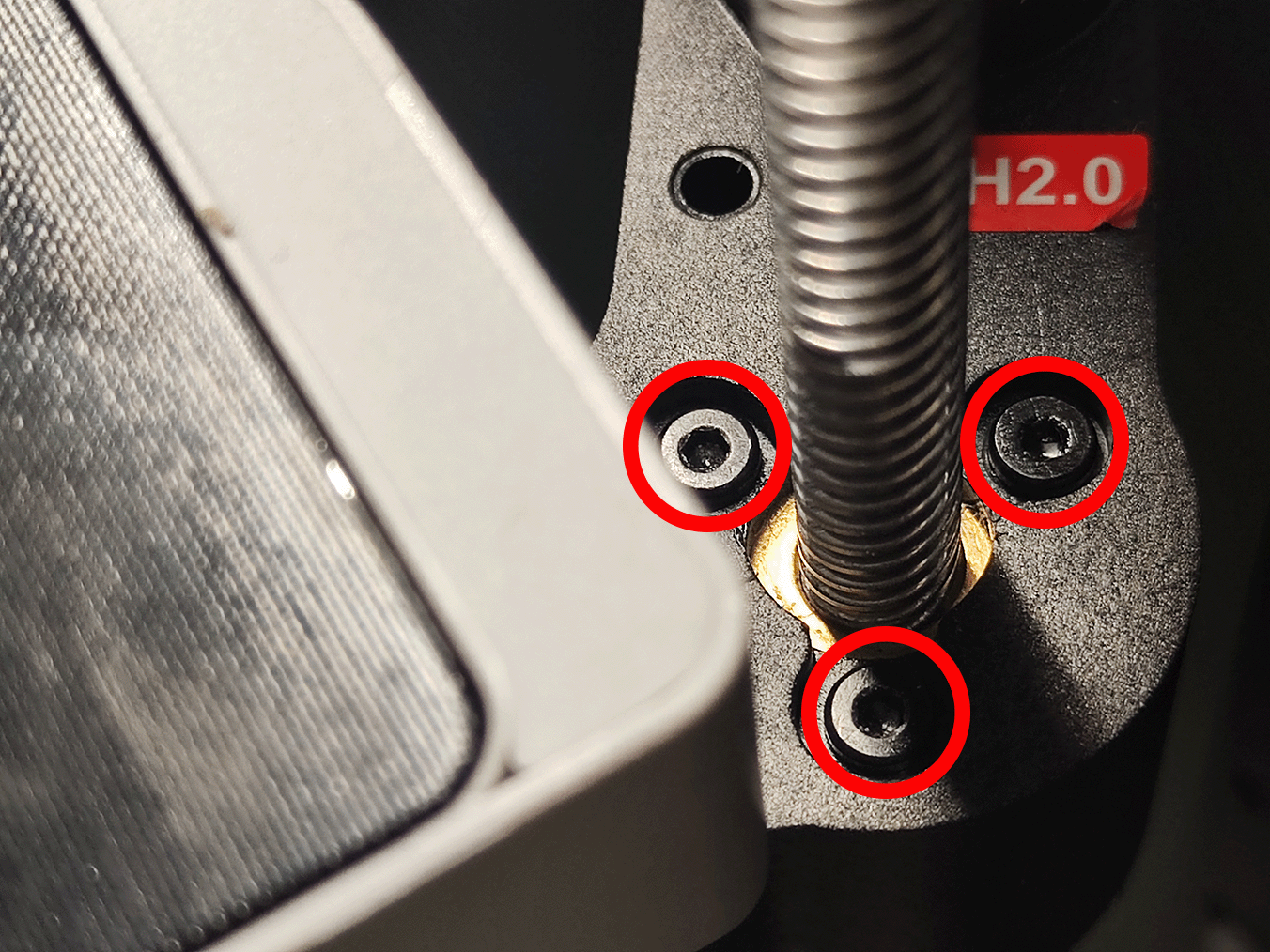

Después de retirar el husillo, localice la tuerca del husillo (ubicación mostrada a continuación).

Utilice una llave hexagonal en forma de L de H2.0 para aflojar los tornillos con pequeños giros en el espacio reducido. La tuerca superior del husillo tiene tres tornillos de fijación.

Nota: Estos tornillos superiores utilizan tornillos con bloqueador de rosca rojo. La primera retirada puede requerir torque adicional para romper el bloqueador. Mantenga el conductor asentado para evitar deslizamiento que pueda rayar las piezas.

Instalar el husillo trasero del eje Z

Opcional: Preinstalar la tuerca del husillo en el agujero de localización de la cama caliente (solo si se reemplaza o está dañada)

Para evitar fijar la tuerca al husillo primero—lo que dificultaría la alineación posterior entre la cama y el husillo—recomendamos preinstalar la tuerca en el agujero de localización de la cama caliente. Este paso es solo para posicionamiento, no para ajuste final.

Nota: Si ajusta completamente la tuerca del husillo en esta etapa, cualquier desalineación puede cargar el husillo de manera desigual durante el montaje y causar su flexión.

Confirme la orientación de la tuerca del husillo como se muestra a continuación.

Coloque la tuerca del husillo en el agujero de localización de la cama caliente.
Utilice los tornillos con bloqueador de rosca rojo para fijarla provisionalmente. No ajuste completamente aún, para poder ajustar finamente posteriormente.
Centrado: asegúrese de que el agujero de la tuerca del husillo sea concéntrico con el agujero de paso de la cama caliente para el husillo, para que el tornillo pase sin rozar.

Paso 1. Instalar el husillo

Desde la parte inferior de la impresora, introduzca el husillo de arriba hacia abajo a través de la abertura inferior. Ajuste suavemente el ángulo del husillo para alinearlo con la tuerca preinstalada en la cama caliente. (No hay autobloqueante—la gravedad atraerá naturalmente el tornillo hacia abajo.)

Paso 2. Fijar la base inferior del husillo

Ajuste los tornillos de fijación inferiores de la base de la placa con una llave hexagonal recta H2.0.
Consulte H2D Z Belt/Z Belt Timing Pulley/Z-Axis Tensioner e instale los tres tensores (cajas verdes) y el tornillo deslizante del tensador Z (caja roja).
Utilice una llave hexagonal recta H2.0 para asegurar los cuatro tornillos de fijación del motor del eje Z (círculos azules).
Si reemplazó la tuerca del husillo, verifique nuevamente que el agujero de la tuerca del husillo sea perfectamente concéntrico con el agujero de paso de la cama. Una vez alineada, ajuste los tres tornillos de fijación de la tuerca en secuencia (círculos rojos).

Paso 3. Instalar el panel trasero

Inserte el panel trasero con un ángulo en la parte inferior de la impresora.

Utilice una llave hexagonal H2.0 para ajustar 11 tornillos (marcados con un círculo rojo, ST3×6).
Utilice una llave hexagonal H2.0 para ajustar 12 tornillos (marcados con un rectángulo verde, BT3×8).

Alinee la base del soporte para carrete externo con los agujeros en la parte trasera de la impresora, luego utilice una llave hexagonal H2.0 para ajustar los dos tornillos de fijación.

Tensar la correa del eje Z

Afloje el tornillo del tensador con una llave hexagonal recta H2.0 (no es necesario retirarlo).

Tire de la correa Z hacia adelante y hacia atrás varias veces a mano para confirmar un movimiento suave, luego ajuste el tornillo de fijación del deslizador del tensador Z (M3×6) con una llave hexagonal recta H2.0.

Cómo confirmar que funcionó

Conecte nuevamente la impresora y enciéndala.

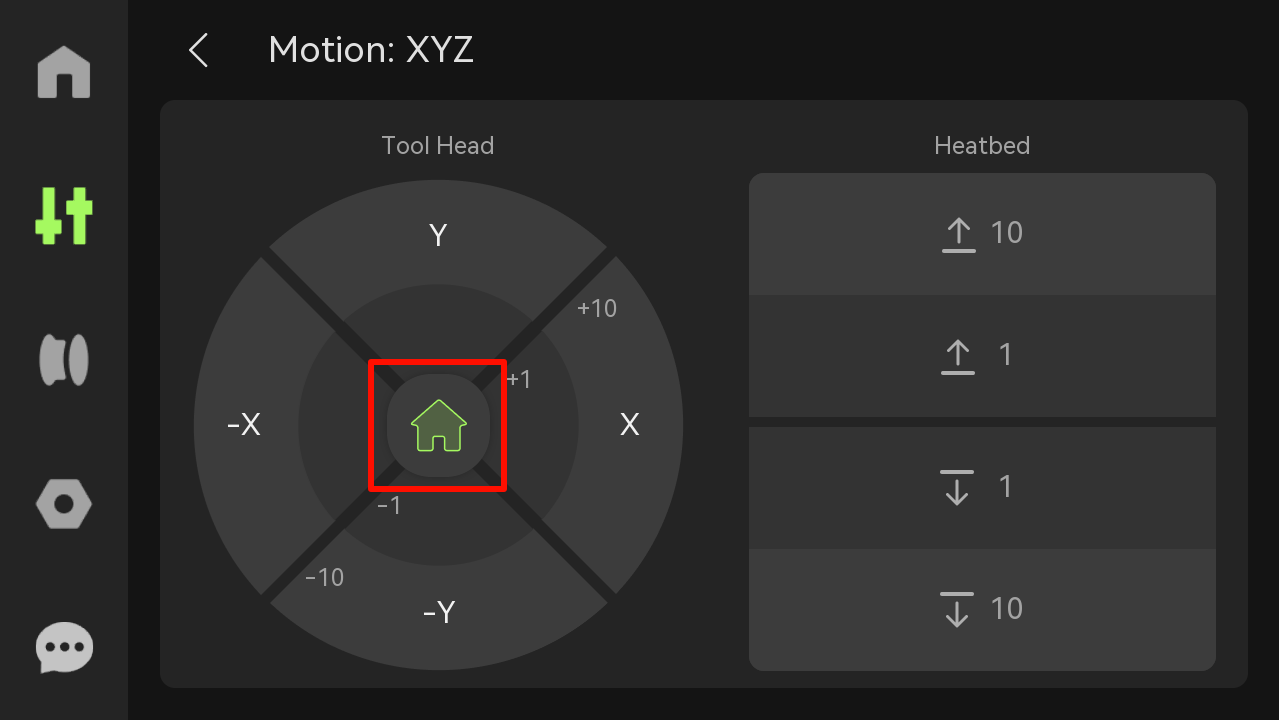

Haga clic en "Homing" para verificar si la impresora puede homing correctamente.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, por favor presente un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
