Reemplazar Correa Z/Polea de sincronización Z/Tensador del eje Z

Última actualización el Apr 25, 2026

Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.

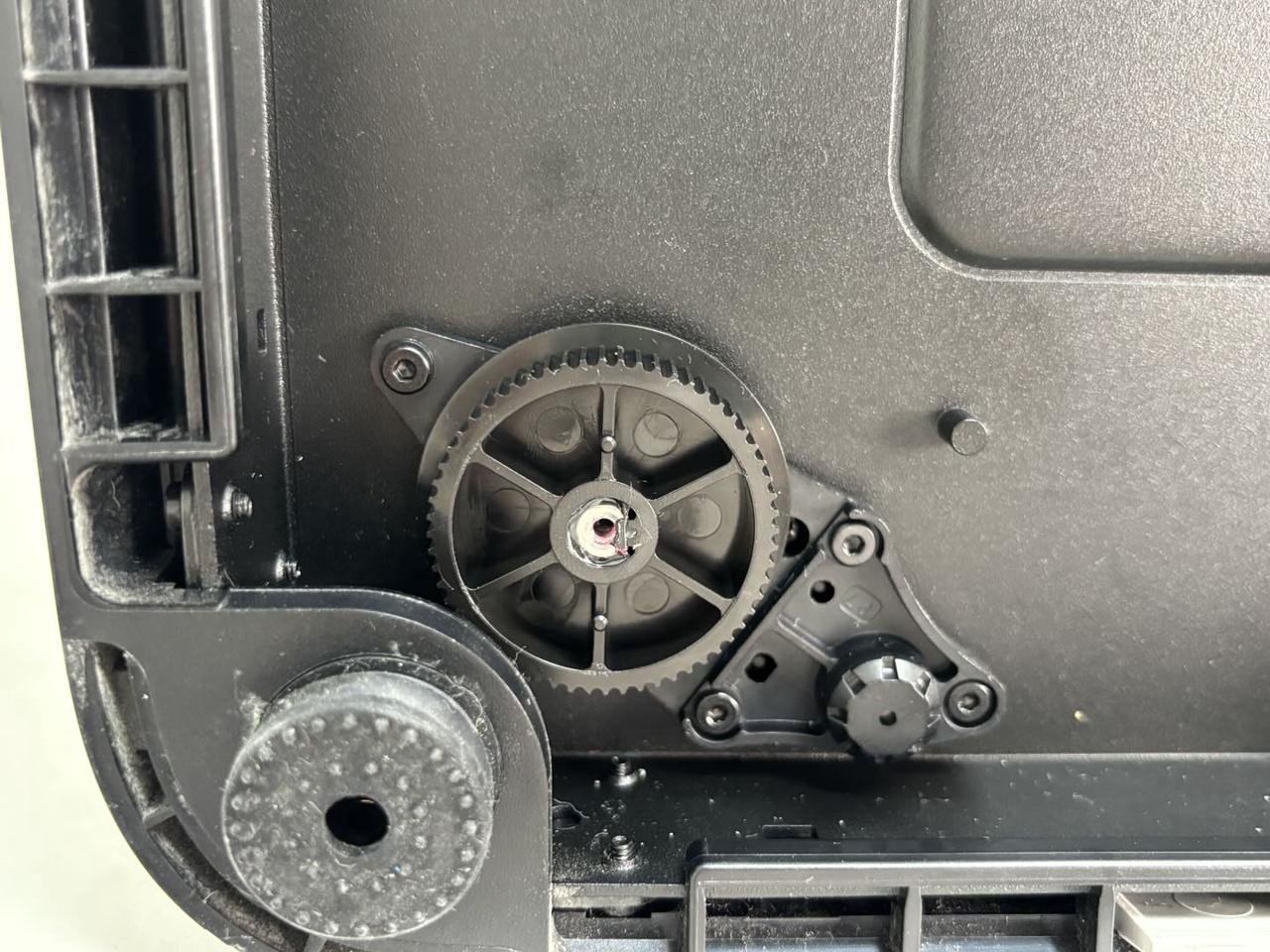

Correa Z/Polea de sincronización de correa Z/Tensión del eje Z

La correa Z es una correa de bucle cerrado instalada en la parte inferior de la impresora, con una longitud de 1444 mm y un ancho de 6 mm. Conecta el motor Z y la polea de sincronización de correa Z, impulsando el movimiento de la cama caliente en la dirección Z.

Las piezas de repuesto para la correa Z incluyen:

  1. Correa Z × 1

  2. Polea de sincronización de correa Z × 1

  3. Cubierta de polea de sincronización de correa Z × 1

  4. Tornillo M3x6 (utilizado para fijar la cubierta de polea de sincronización de correa Z a la polea de sincronización de correa Z) × 1

  5. Tornillo M3x35 (utilizado para fijar la cama caliente) × 4

Las piezas de repuesto para el conjunto de tensión del eje Z incluyen:

  1. Tensión del eje Z (incluye tuerca) × 1

  2. Cubierta de tensión del eje Z × 1

  3. Resorte de torsión × 1

  4. Tornillo plateado (utilizado para fijar la cubierta de tensión del eje Z) × 3

  5. Tornillo negro (utilizado para fijar la tensión del eje Z) × 1

Cuándo utilizar

  • Desgaste de la correa Z

  • Rotura de la correa Z

  • Daño en la polea de sincronización de correa Z

Herramientas y materiales necesarios

  1. Piezas de repuesto de correa Z nuevas

  2. Llave Allen H2.0

  3. Llave Allen H1.5

Especificaciones y cantidades de tornillos involucrados en el reemplazo del motor Z del H2D (se recomienda guardar los tornillos removidos para evitar pérdidas):

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.

Retirar la correa Z/polea de sincronización de correa Z

Paso 1: Limpiar la base de la impresora

Retire cualquier residuo de la base de la impresora, especialmente restos cerca de la varilla lineal.

Paso 2: Fijar la cama caliente/deslizadores del eje Z

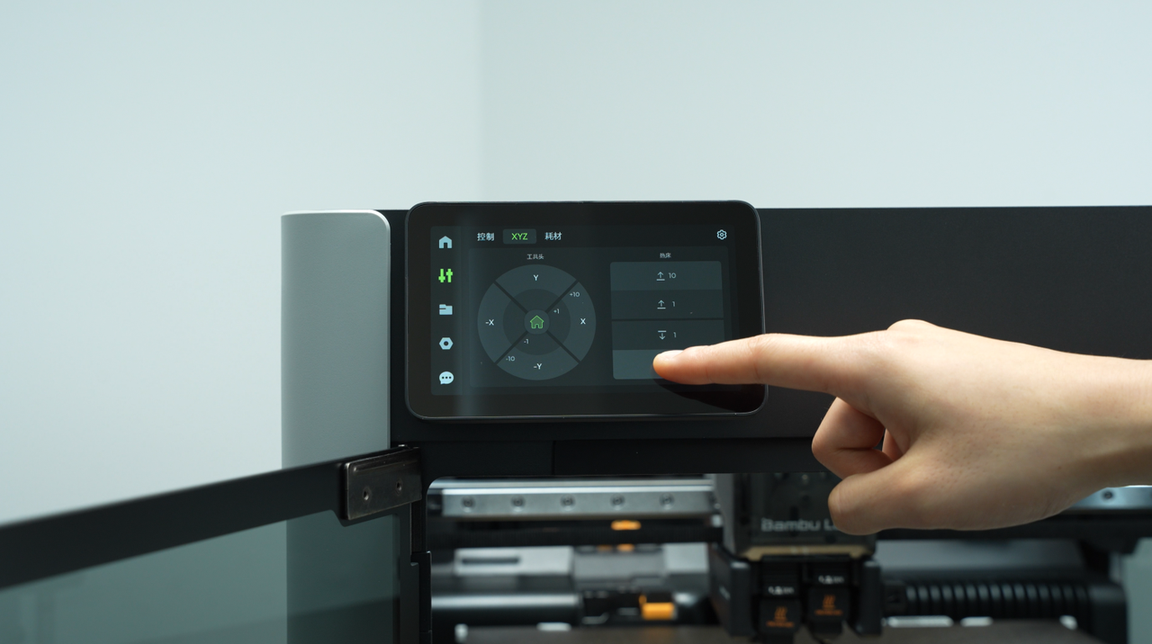

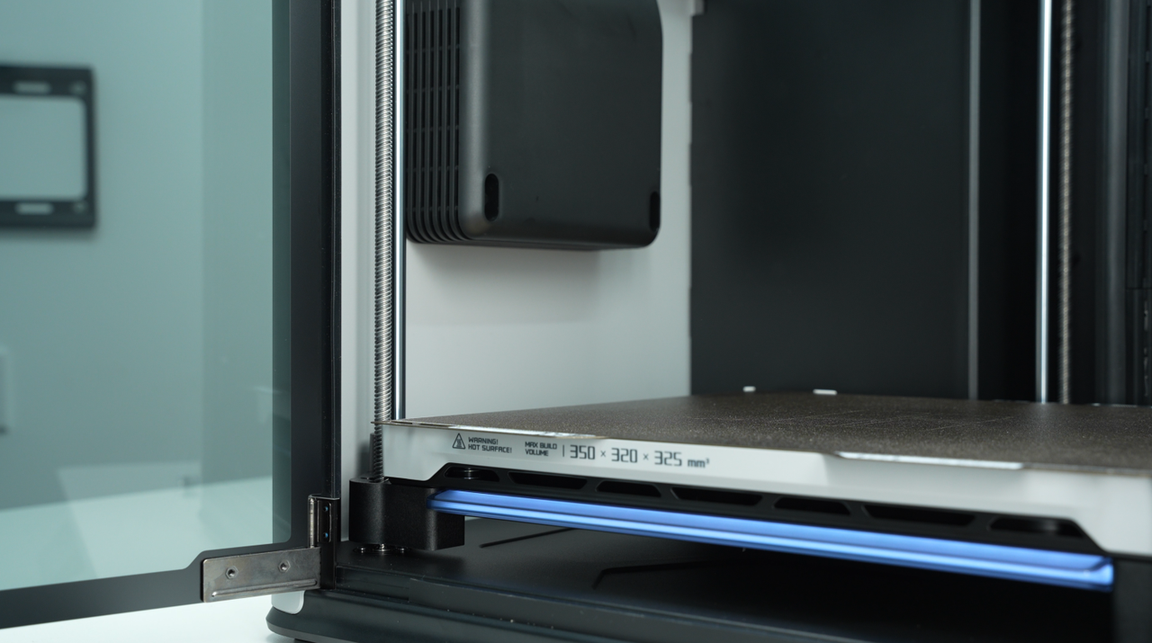

  • Si la correa/polea de sincronización funciona: Controle la cama caliente a través de la pantalla y bájela hasta la parte inferior de la impresora.

Después de bajar la cama caliente, apague la impresora y desconéctela de la alimentación.

  • Si la correa/polea de sincronización no funciona:

  1. Apague la impresora, desconéctela de la alimentación, retire los 6 tornillos de la cama caliente y desmonte la cama caliente de los deslizadores del eje Z. Consulte esta Wiki para instrucciones: Reemplazar la unidad de cama caliente;

  2. Incline la impresora, gire manualmente la polea de sincronización para bajar los deslizadores del eje Z hasta la parte inferior, y luego fije los deslizadores con tornillos.

Nota: Gire la polea de sincronización hacia la izquierda y derecha para confirmar la dirección de bajada.

Paso 3: Retirar la placa de cubierta de vidrio y colocar la impresora de lado

Retire la placa de cubierta de vidrio superior y coloque cuidadosamente la impresora de lado sobre una superficie estable.

Dado el peso de la impresora, se recomienda que dos personas trabajen juntas para evitar daños potenciales.

Paso 4: Retirar el conjunto de tensión del eje Z

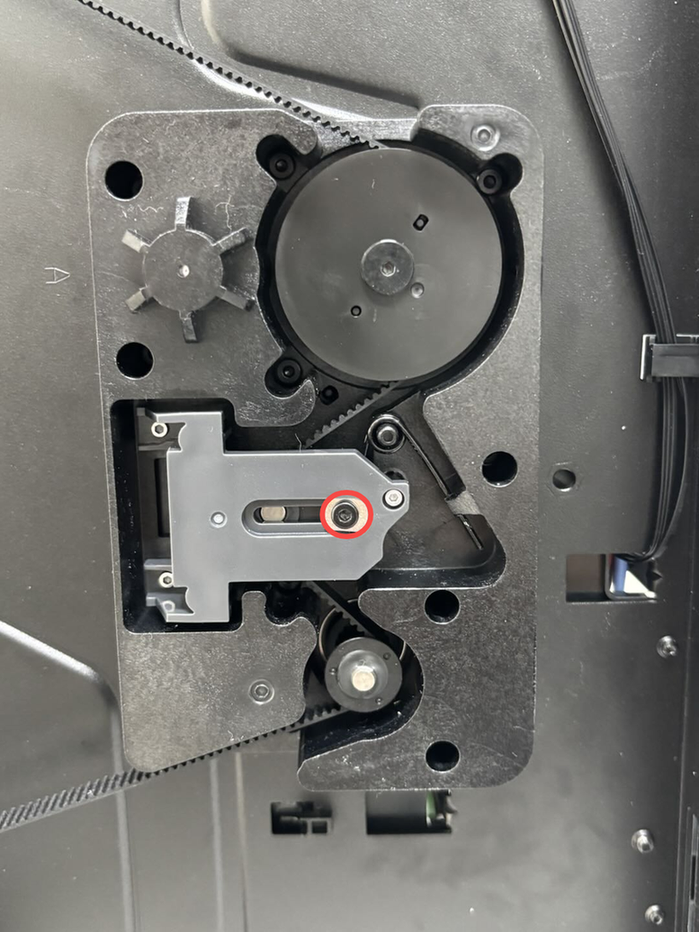

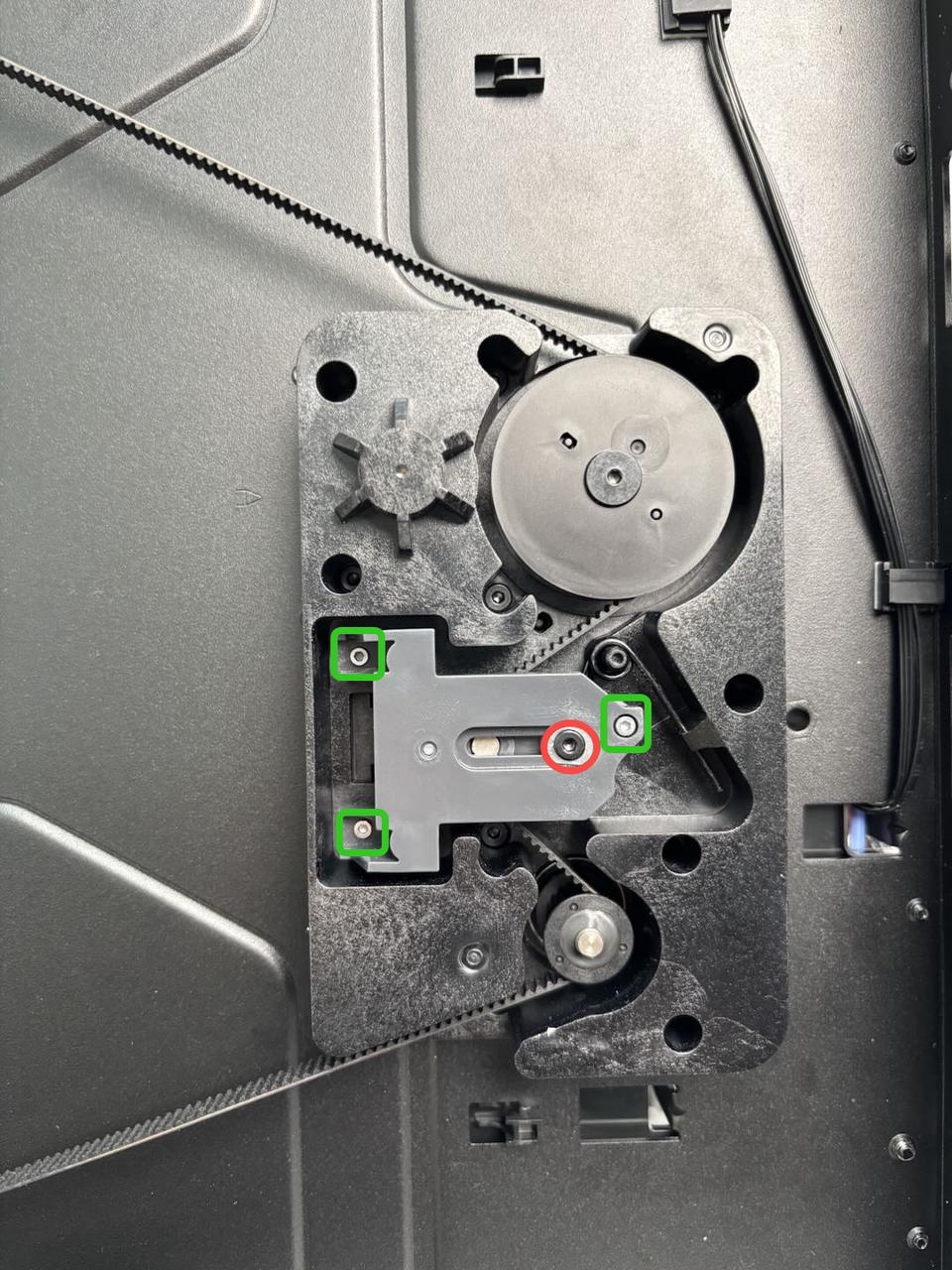

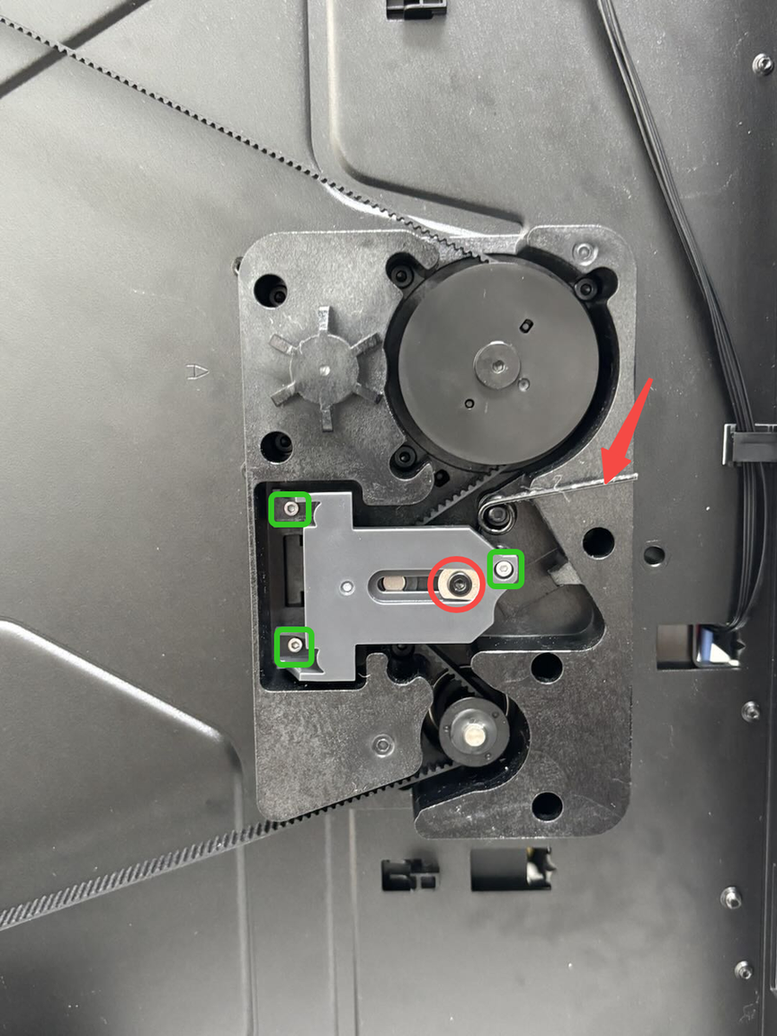

Suelte el resorte de torsión de la tensión del eje Z. Utilice una llave Allen H2.0 para retirar el tornillo marcado con un círculo, y una llave Allen H1.5 para retirar los 3 tornillos que fijan la cubierta de tensión del eje Z (marcados con cuadros verdes, BT2x5). Retire la cubierta de tensión del eje Z y el resorte de torsión. Empuje el deslizador de tensión del eje Z hacia adelante hasta que las ranuras de su parte inferior coincidan con las muescas en la base de la impresora (dos en la fila superior, dos en la fila inferior), luego retire el deslizador.

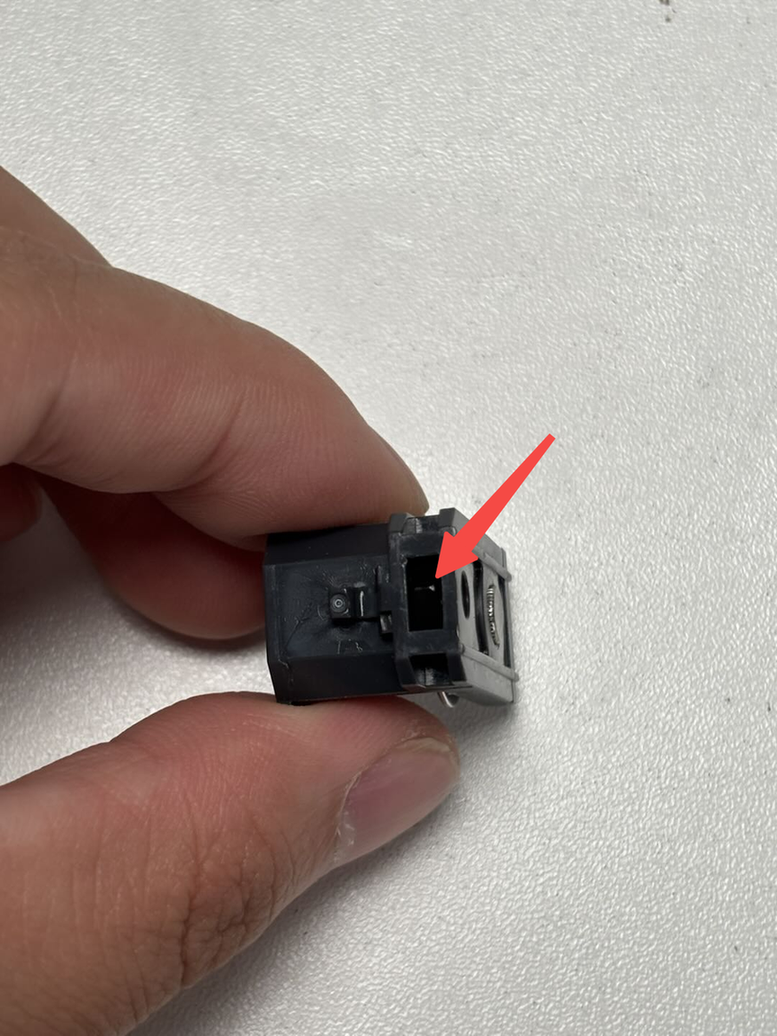

Nota: Hay una tuerca dentro de la tensión del eje Z. Tenga cuidado de no perderla al retirar la tensión.

Paso 5: Retirar la correa Z (omitir si no se necesita reemplazar la correa Z)

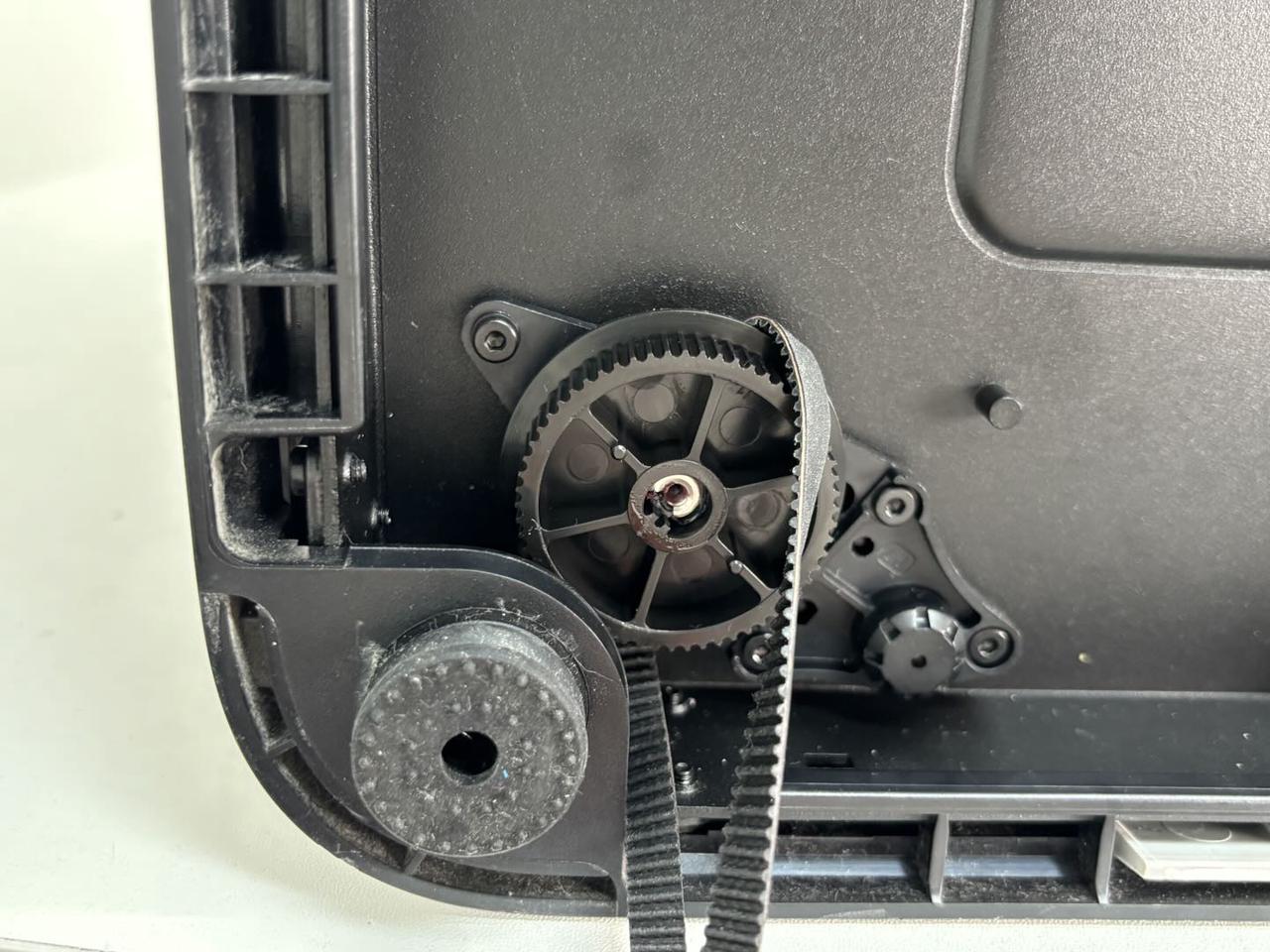

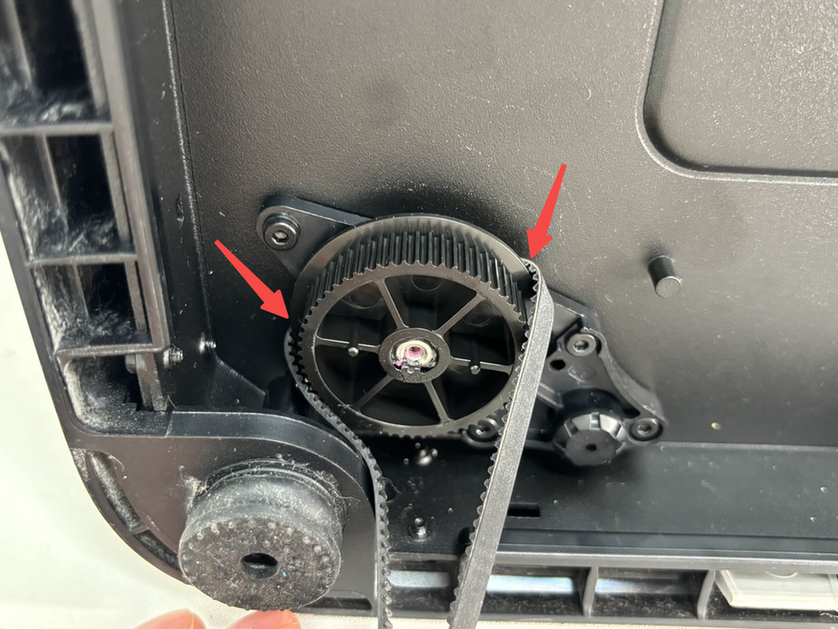

Retire la correa desde el borde de la polea de sincronización de correa Z. Dado que la tensión del eje Z ha sido retirada, puede retirar directamente la correa Z.

Paso 6: Retirar la polea de sincronización de correa Z (omitir si no se necesita reemplazar la polea)

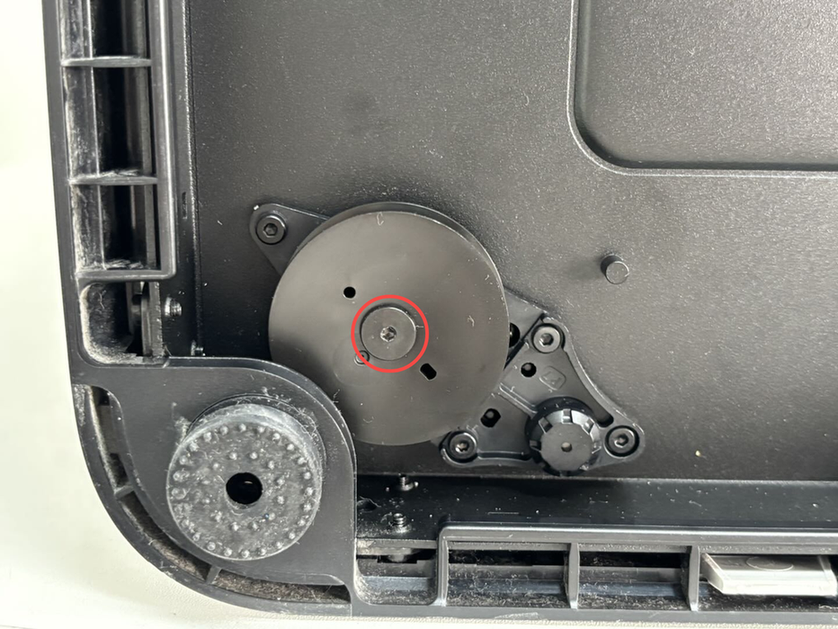

  1. Utilice una llave Allen H2.0 para retirar el tornillo de fijación de la cubierta de polea de sincronización de correa Z (M3x6, diámetro 10 mm), luego retire la cubierta y el tornillo.

  1. Introduzca la correa Z vieja debajo de la polea de sincronización de correa Z, sostenga ambos extremos de la correa y tire para retirar la polea de sincronización.

Mantenga la correa cerca del centro de la polea para evitar que resbale al tirar.

Instalar la correa Z/polea de sincronización de correa Z/tensión del eje Z

Paso 1: Instalar la polea de sincronización de correa Z (omitir si no se retiró)

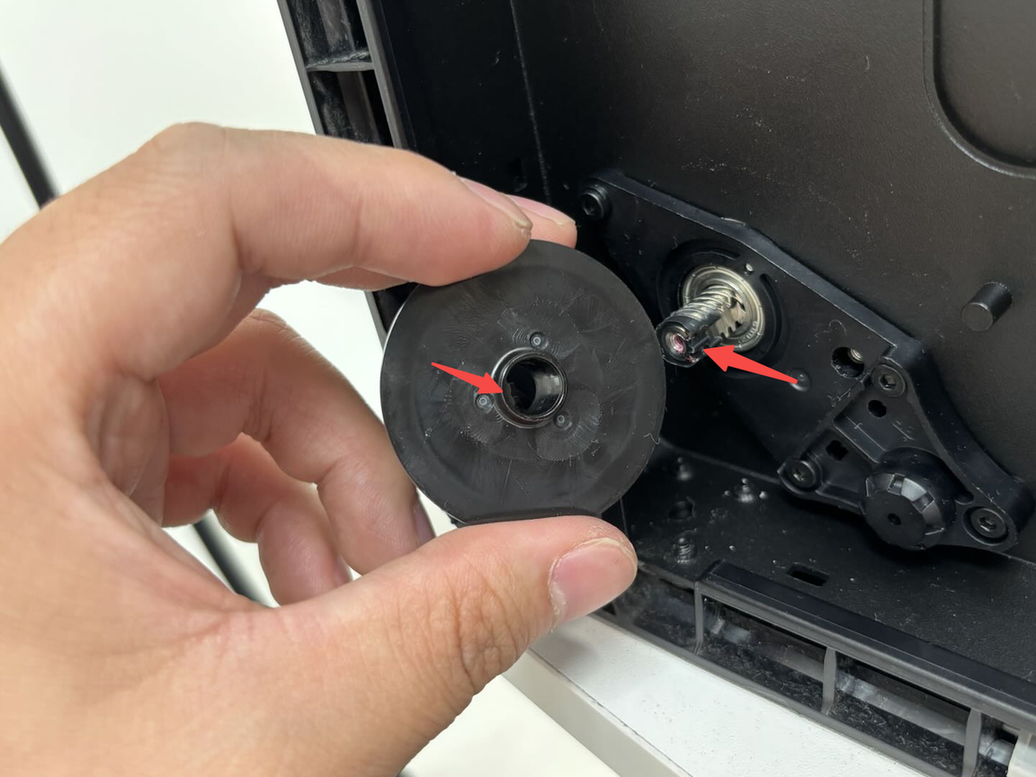

  1. Alinee el lado plano interior de la nueva polea de sincronización de correa Z con el lado plano en la parte inferior del husillo, luego instale la polea de sincronización en el husillo.

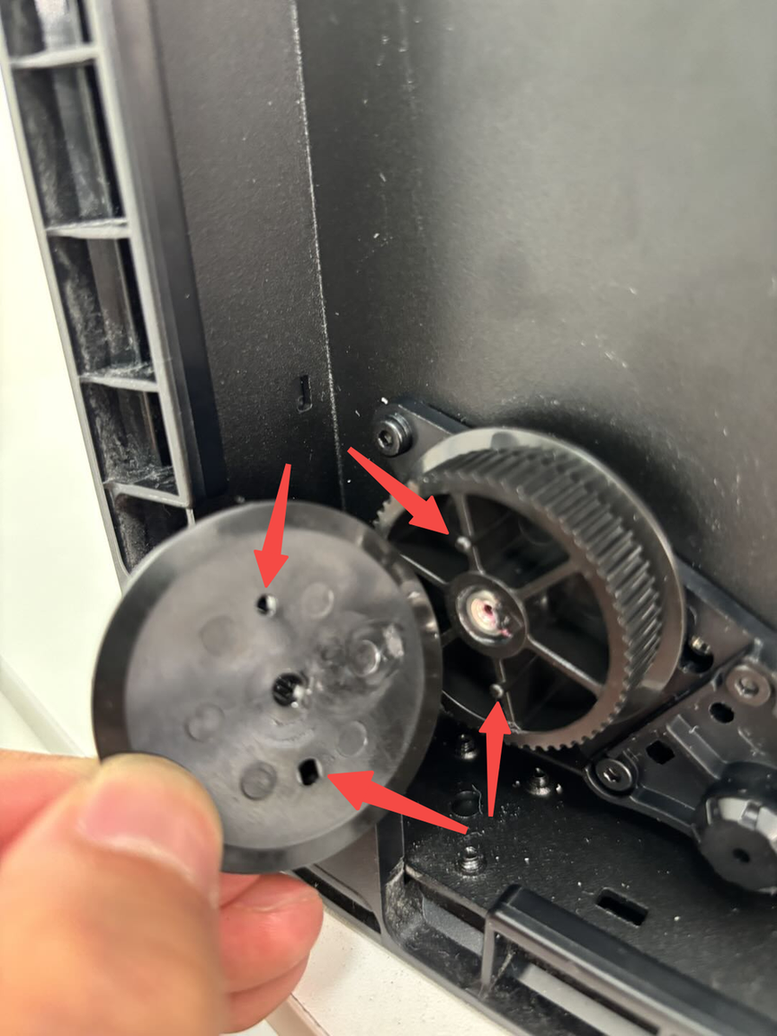

  1. Alinee los dos agujeros pequeños de la cubierta de polea de sincronización de correa Z con los salientes de la polea, encajela y fíjela con un tornillo (M3x6, 10 mm).

Paso 2: Instalar la correa Z (omitir si no se retiró)

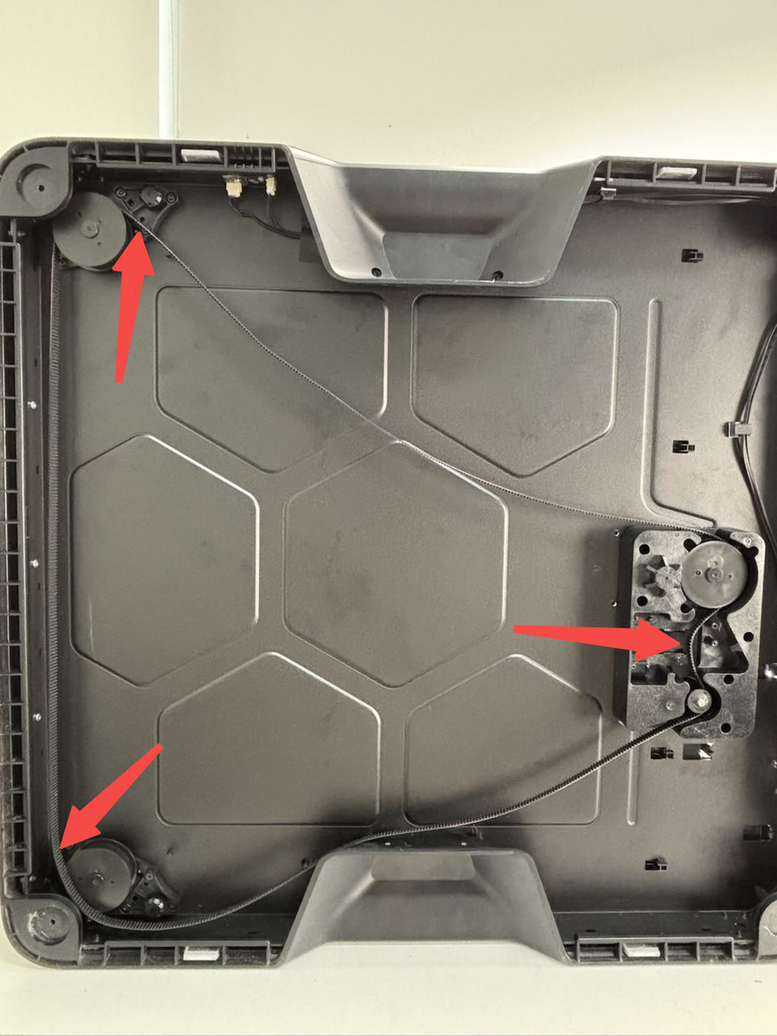

Consulte la imagen a continuación y guíe la nueva correa Z alrededor de las 3 poleas de sincronización y el motor Z, asegurándose de que el lado dentado contacte con las poleas de sincronización.

Paso 3: Instalar el conjunto de tensión del eje Z

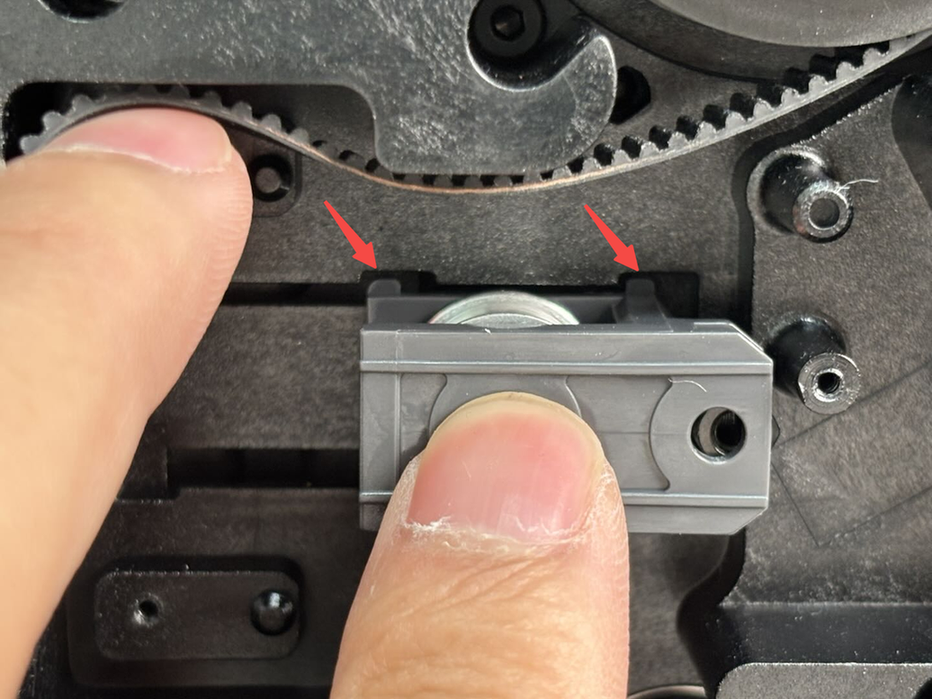

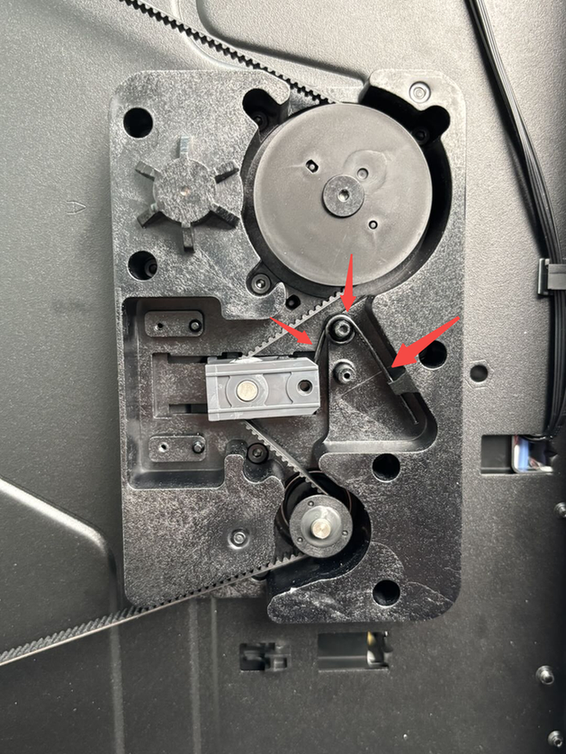

Antes de la instalación, asegúrese de que la tuerca esté instalada en el deslizador de tensión del eje Z. Consulte la imagen a continuación e instale la tensión del eje Z en su posición designada. Alinee las ranuras de la tensión con las muescas en la base de la impresora. Primero, instale el resorte de torsión en el pilar correspondiente, enganche el brazo corto en el deslizador y el brazo largo en la ranura de la base de la impresora.

Vuelva a instalar la cubierta de tensión del eje Z. Utilice una llave Allen H1.5 para ajustar los 3 tornillos que fijan la cubierta (marcados con cuadros verdes, BT2x5). Utilice una llave Allen H2.0 para fijar el tornillo de fijación del deslizador de tensión del eje Z (marcado con un círculo rojo, M3x6; no apriete completamente aún—esto se hará después de tensar la correa en el Paso 5).

Notas:

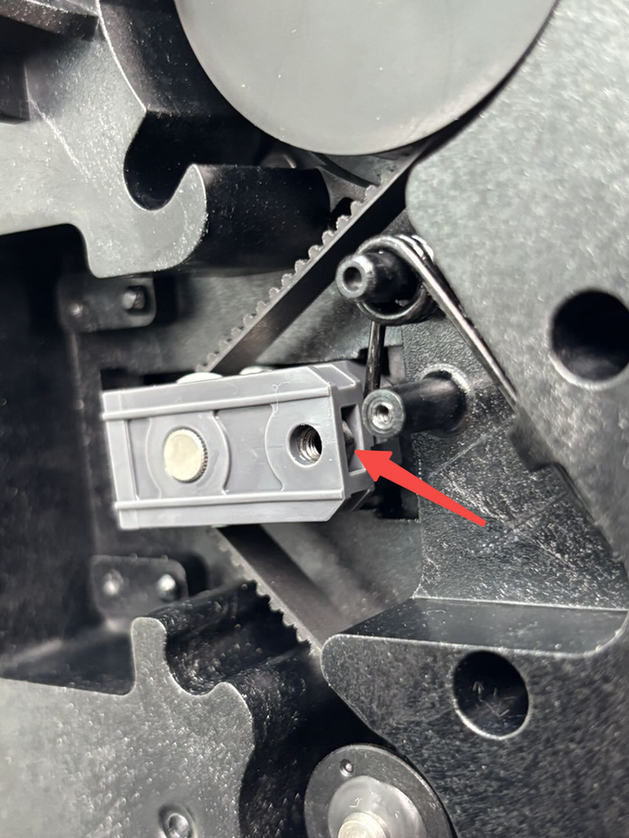

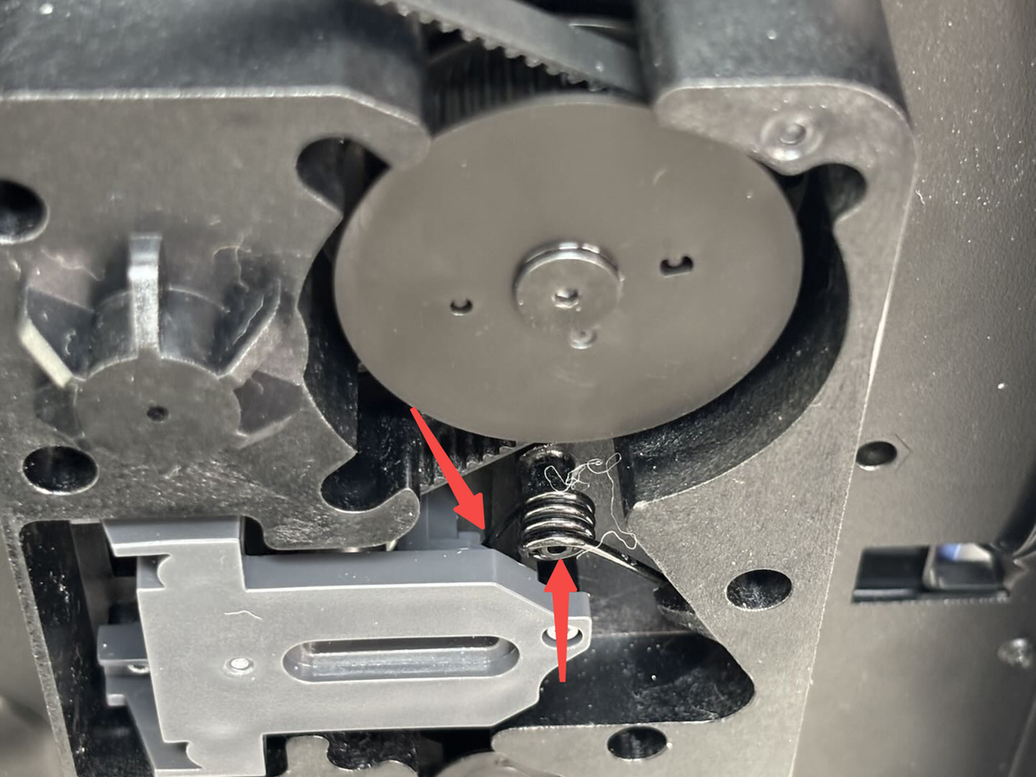

  • Al volver a instalar el resorte de torsión, asegúrese de que el brazo corto esté enganchado en la parte frontal del deslizador de tensión del eje Z.

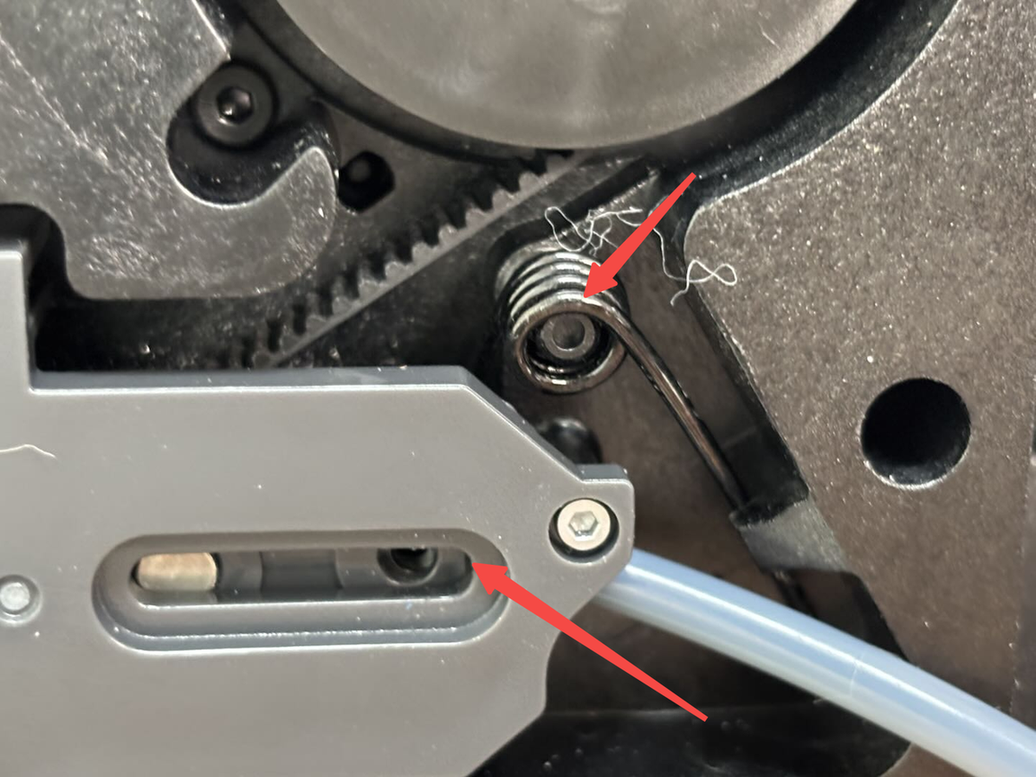

  • Verifique si el resorte de torsión está completamente asentado en el eje. Si no lo está, empujélo de nuevo. Las vibraciones en este paso pueden hacer que la tuerca dentro del deslizador de tensión del eje Z caiga. Utilice un pequeño trozo de tubo PTFE (u otro objeto) para bloquear la tuerca y evitar que caiga.

Paso 4: Colocar la impresora en posición vertical y desbloquear la cama caliente

Coloque la impresora en posición vertical sobre una superficie estable/suelo, y utilice una llave Allen H2.0 para retirar los 4 tornillos (M3x35x8) que fijan la cama caliente.

Dado el peso de la impresora, se recomienda que dos personas trabajen juntas para evitar daños potenciales.

Paso 5: Tensar la correa, ajustar los tornillos y colocar la impresora en posición vertical

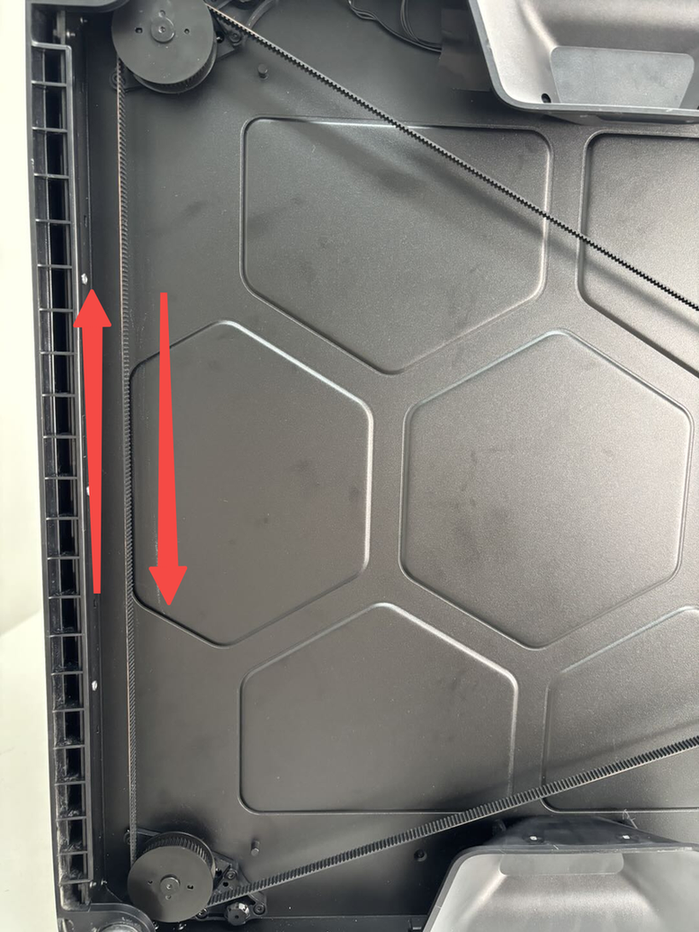

Incline ligeramente la impresora, tire manualmente de la correa Z hacia atrás y adelante varias veces para asegurar un funcionamiento suave, y luego utilice una llave Allen H2.0 para apretar completamente el tornillo de fijación del deslizador de tensión del eje Z (M3x6).

Después de ajustar, coloque la impresora en posición vertical sobre una superficie estable/suelo e instale de nuevo la placa de cubierta de vidrio.

Dado el peso de la impresora, se recomienda que dos personas trabajen juntas para evitar daños potenciales.

Verificar la funcionalidad

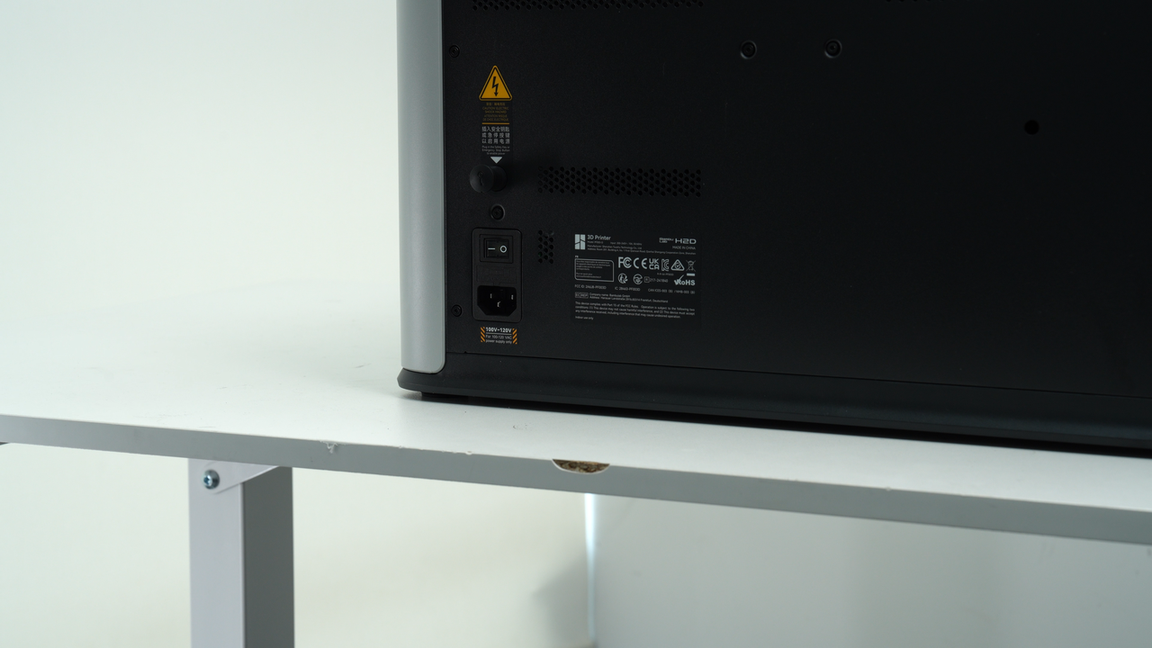

  1. Conecte la alimentación y encienda la impresora.

  2. Ejecute la prueba de autodiagnóstico del dispositivo como se muestra a continuación. Si no se reportan errores, el reemplazo de la correa fue exitoso.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.

Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
