El material de empaque y accesorios puede actualizarse periódicamente. Consulte la versión que reciba.
Guía de video
La relación de mapeo entre las unidades AMS y las boquillas es de uno a uno; los filamentos en una unidad AMS específica solo pueden imprimirse con la boquilla conectada a dicha unidad AMS.
Para la guía de desempaque del H2D solo, haga clic aquí.

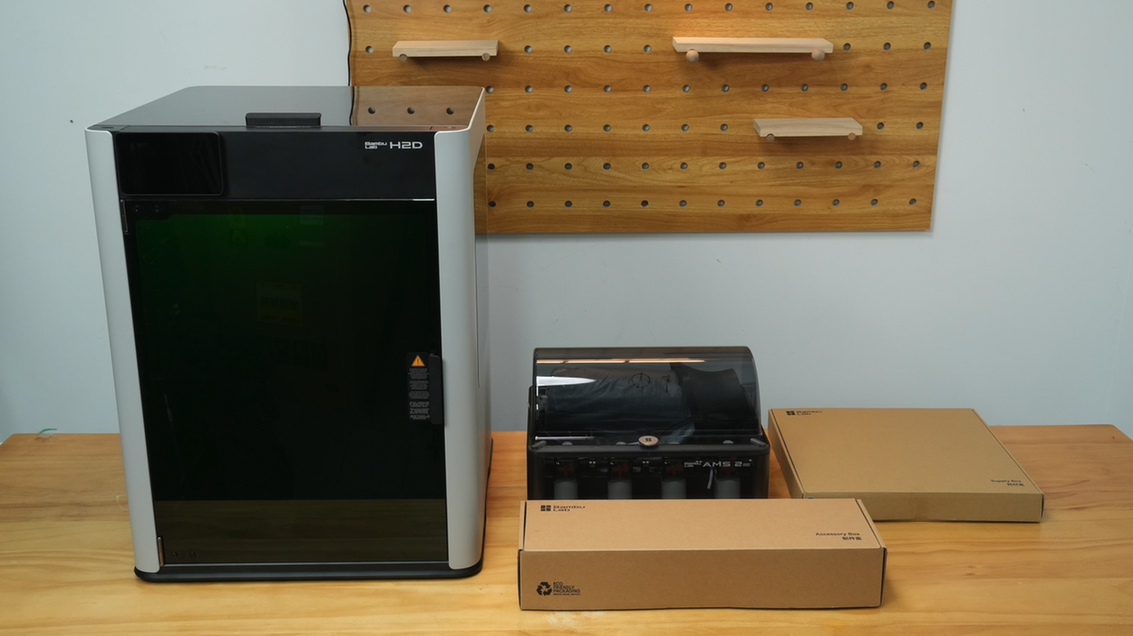

Elementos incluidos

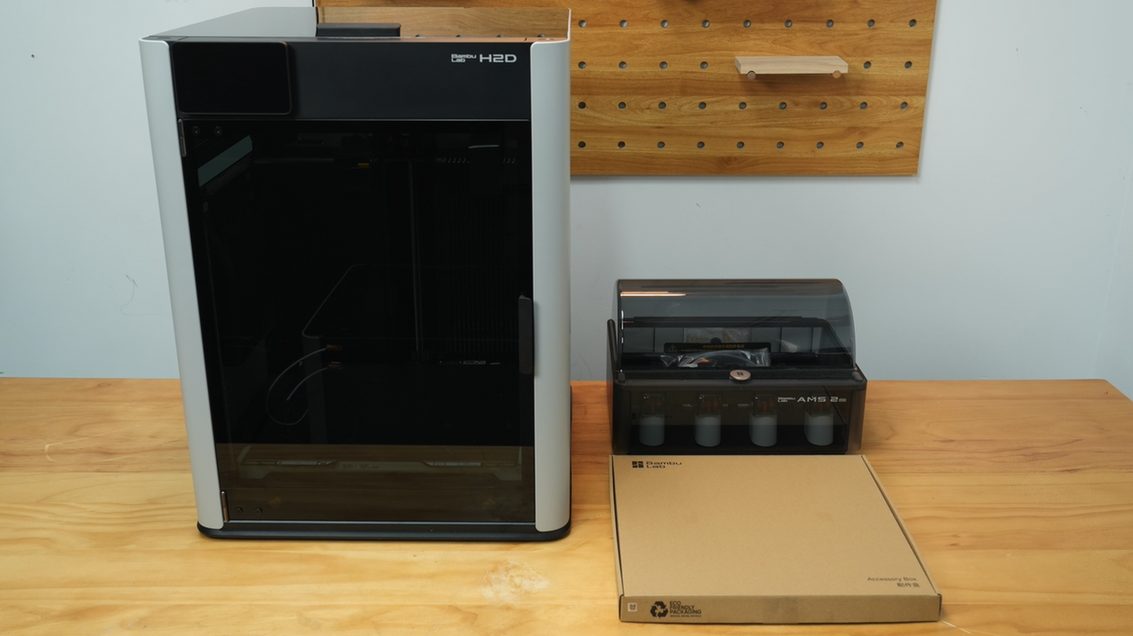

AMS combo: H2D, AMS 2 Pro y caja de accesorios
Laser Full Combo: H2D, AMS 2 Pro, caja de suministro y caja de accesorios
Guía de instalación del módulo Laser
Guía de instalación del módulo de corte
Nota: Para el AMS Combo, el cable de alimentación se incluye con el AMS 2 Pro. Para el Laser Full Combo, el cable de alimentación se encuentra en la caja de accesorios. Consulte la Lista de empaque del H2D.
Procedimientos

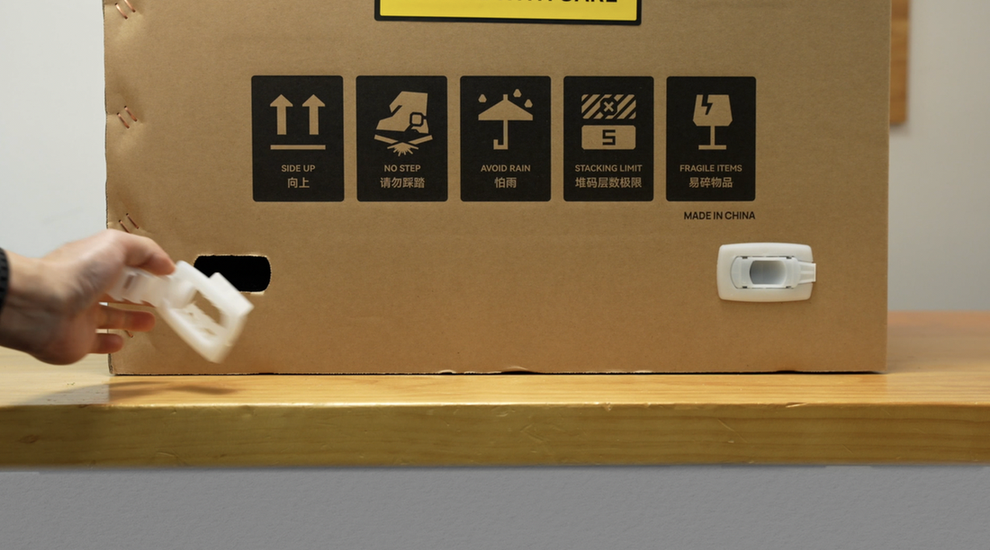

Paso 1. Retire los 4 fijadores de clip en la parte inferior.
Paso 2. Levante y retire la caja exterior.

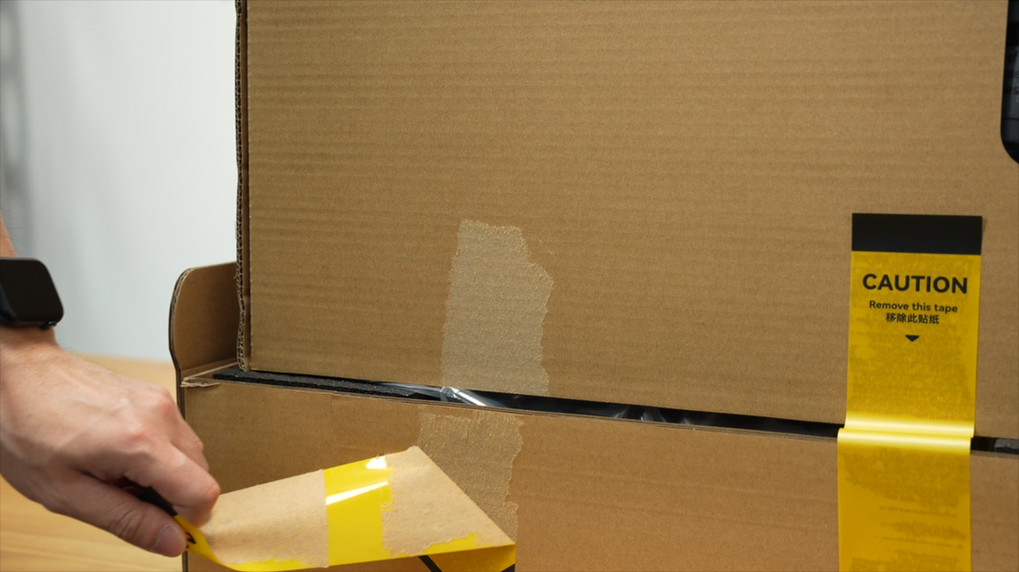

Paso 3. Retire las 4 cintas en la parte inferior.

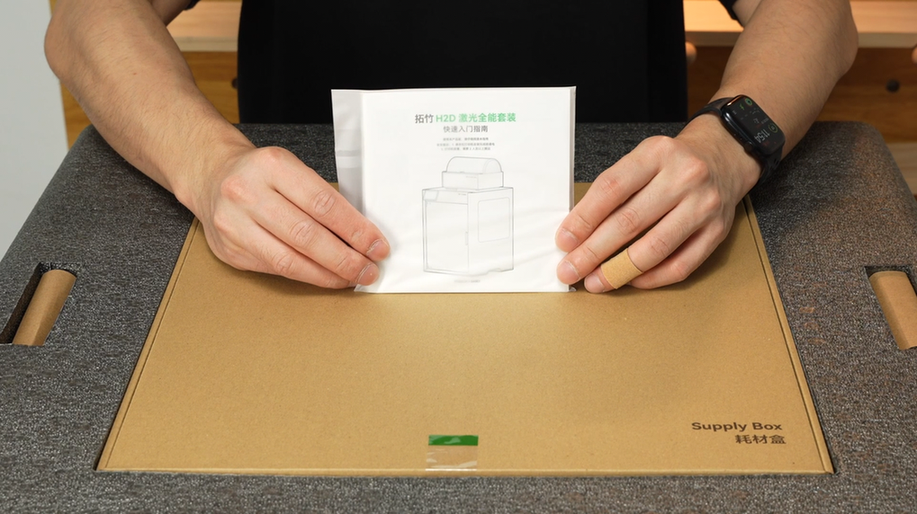

Paso 4. Lea cuidadosamente la guía de inicio rápido para obtener pasos detallados.

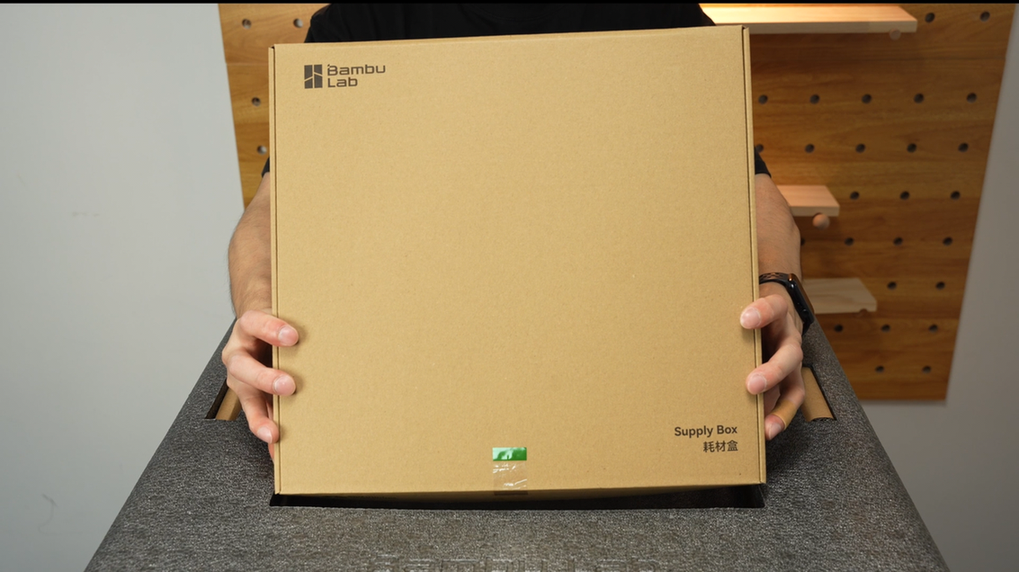

Paso 5. Saque la caja de suministro.
Paso 6. Retire las piezas de espuma.

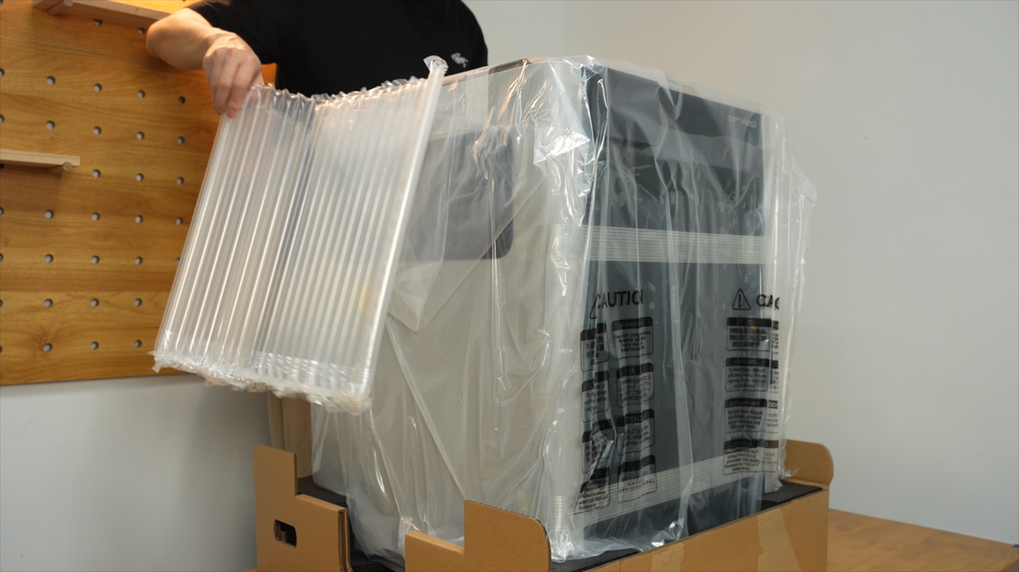

Paso 7. Retire la almohadilla de aire.
Paso 8. Retire las etiquetas en ambos lados.

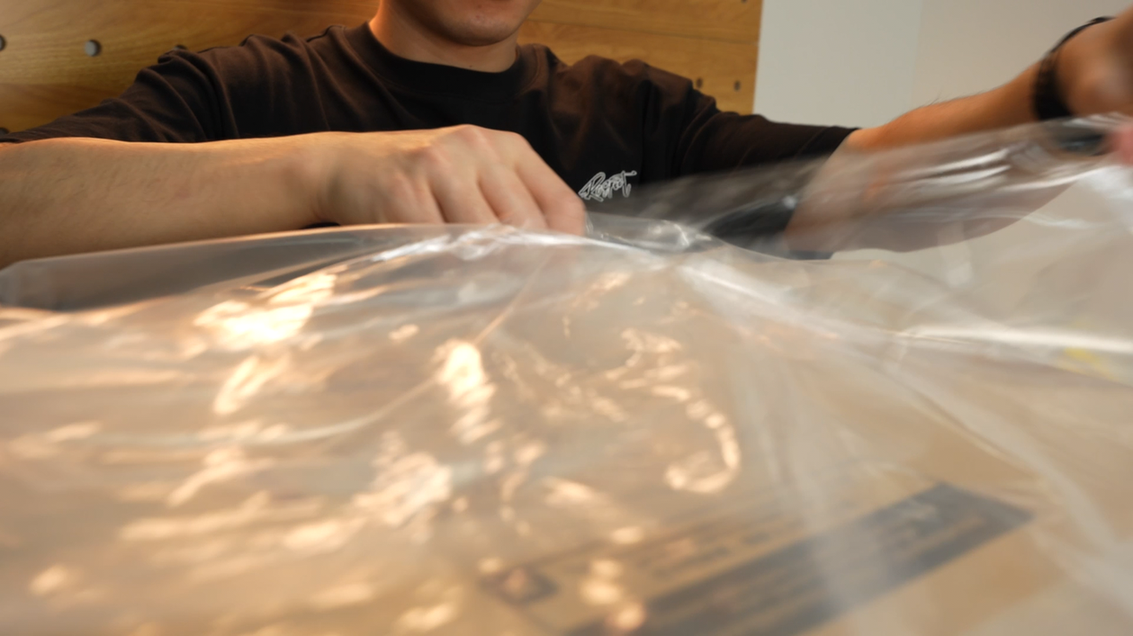

Paso 9. Retire la bolsa impermeable.
Paso 10. Tire hacia abajo y envuelva la bolsa en las esquinas de la cubierta inferior.
Paso 11. Dos personas levanten y coloquen la impresora sobre una superficie estable.
Paso 12. Retire el material de empaque de la impresora.

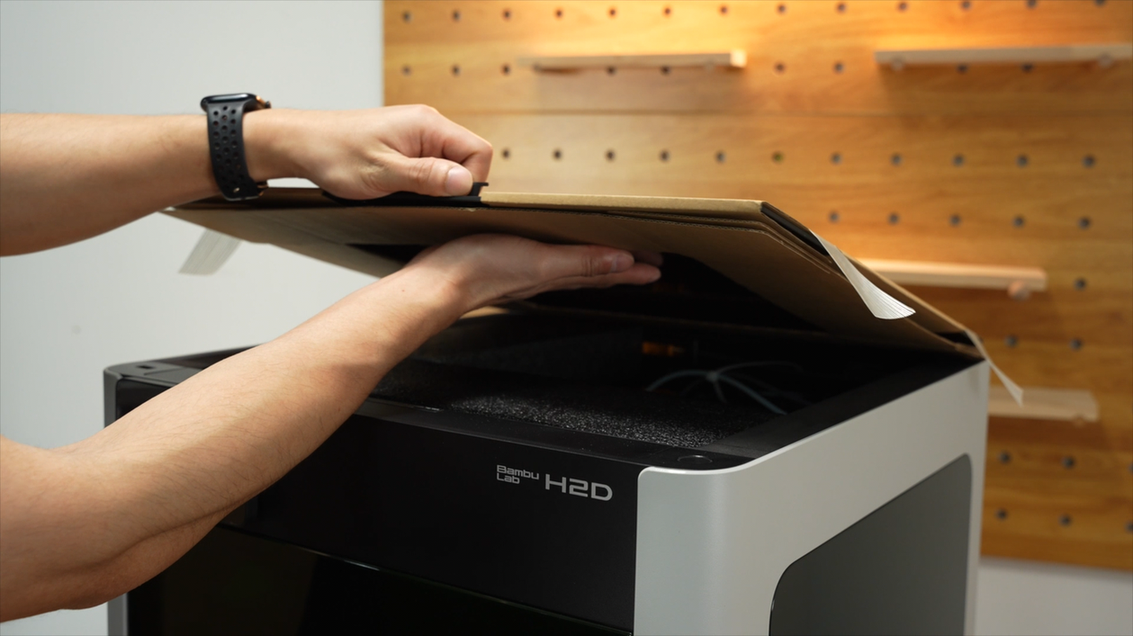

Paso 13. Retire la cubierta superior.
Paso 14. Saque la caja de accesorios.
Nota: La caja de accesorios es para el Laser Full Combo.

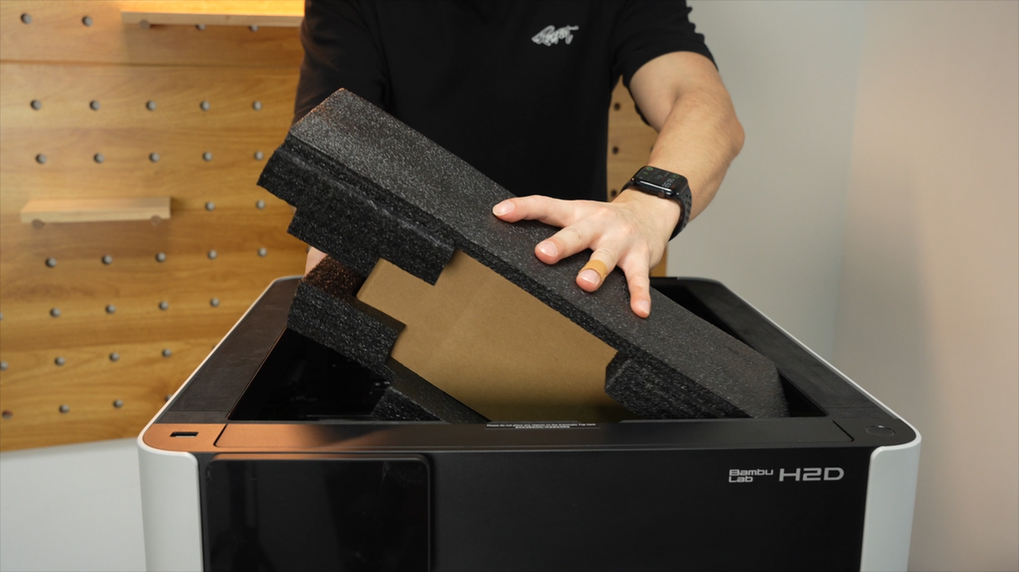

Paso 15. Retire la espuma superior del AMS 2 Pro.
Paso 16. Retire los tornillos para desbloquear el AMS 2 Pro.
1. Retire la pieza plástica en la esquina superior izquierda.
2. Retire la pieza plástica en la esquina superior derecha.
3. Retire los 2 tornillos en el soporte.

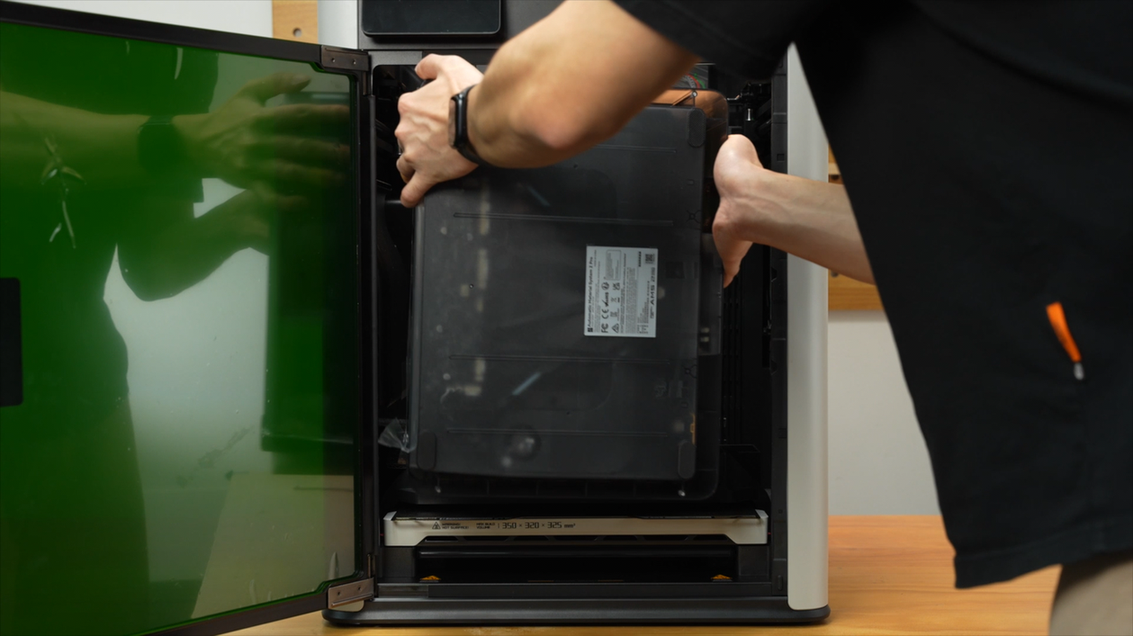

4. Saque el AMS 2 Pro.
Paso 17. Retire las piezas de espuma.
Paso 18. Retire los 4 tornillos y saque el soporte.

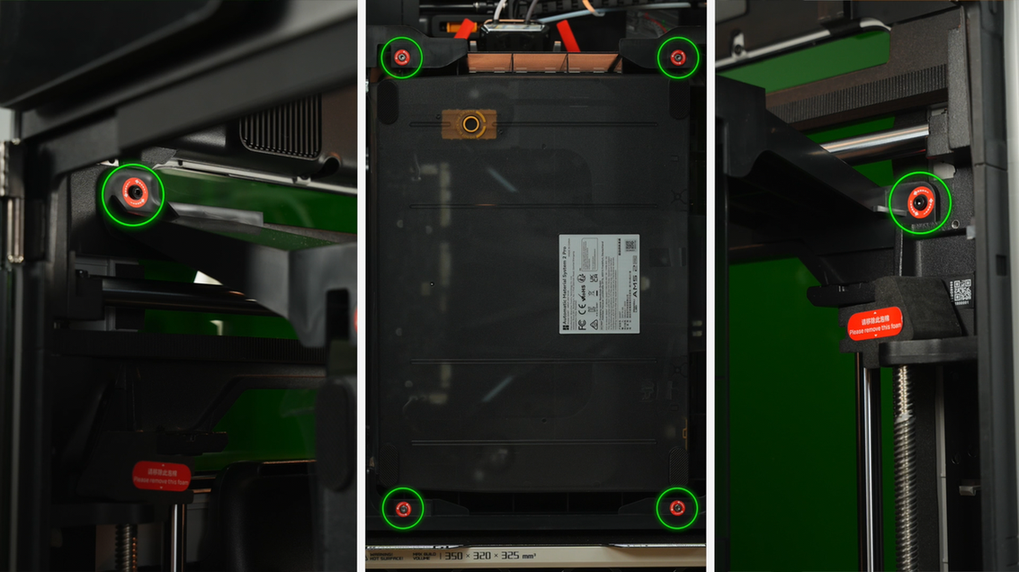

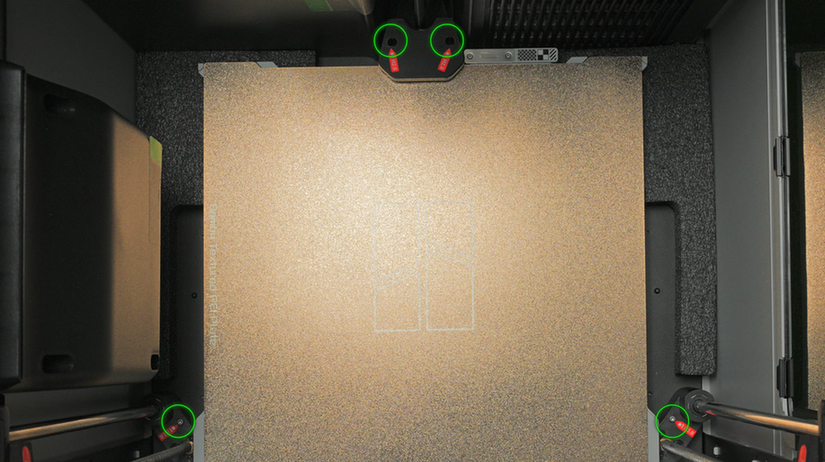

Paso 19. Retire los 4 tornillos que fijan la cama caliente.
Paso 20. Retire las ataduras cerca del cabezal.
¡No corte la correa!

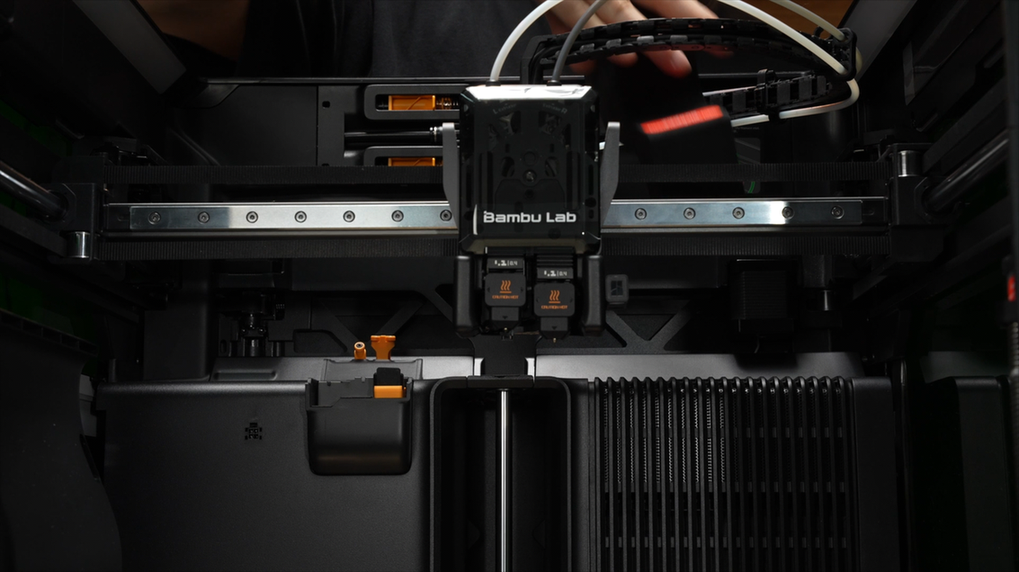

Paso 21. Tire el cabezal hacia la puerta frontal y retire la espuma.
Paso 22. Retire las piezas de espuma en los husillos.
Paso 23. Retire las cintas.

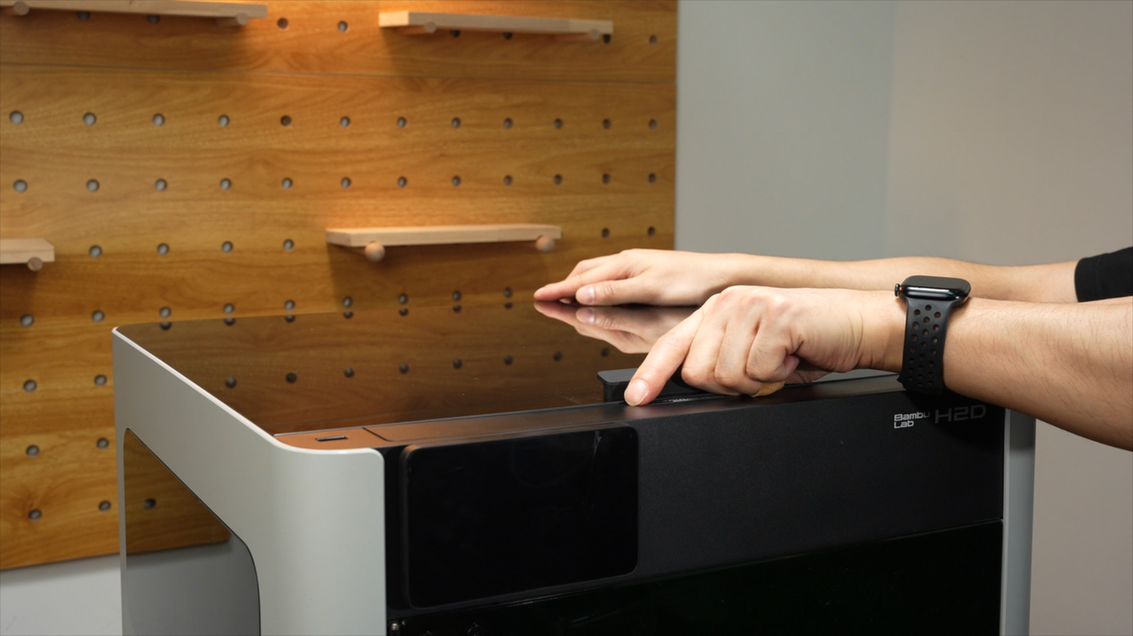

Paso 24. Coloque la cubierta superior sobre la impresora.
Paso 25. Retire el tornillo que fija la bomba de aire. (Solo la versión láser requiere retirar este tornillo; la versión sin láser puede omitir este paso.)
Afloje y retire lentamente el tornillo para evitar que caiga dentro de la impresora.
Afloje el tornillo de la bomba de aire antes de retirar la tapa de silicona. El tornillo se extraerá junto con la tapa durante este proceso.
Para evitar que el tornillo caiga en el panel trasero durante la retirada, la tapa de silicona ha sido rediseñada con una estructura sobresaliente. No retire la tapa antes de aflojar el tornillo.

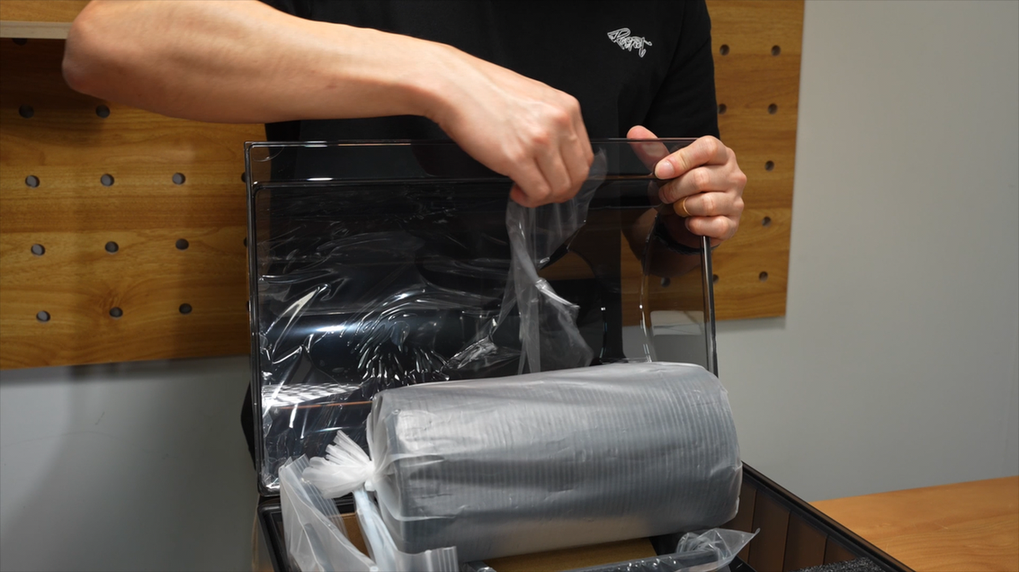

Paso 26. Retire la película protectora interna del AMS 2 Pro.

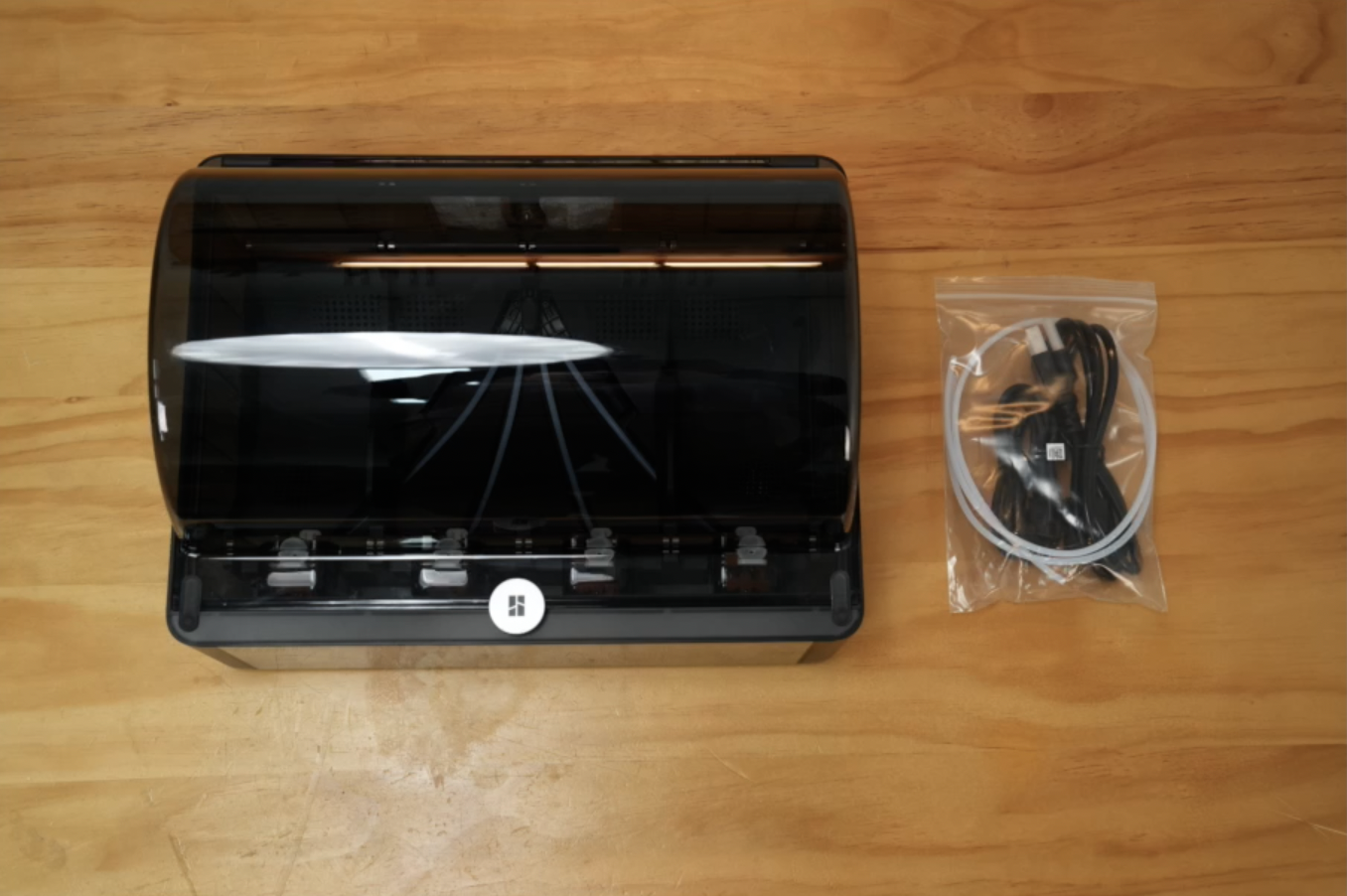

- Accesorios internos del AMS 2 Pro para el combo AMS:

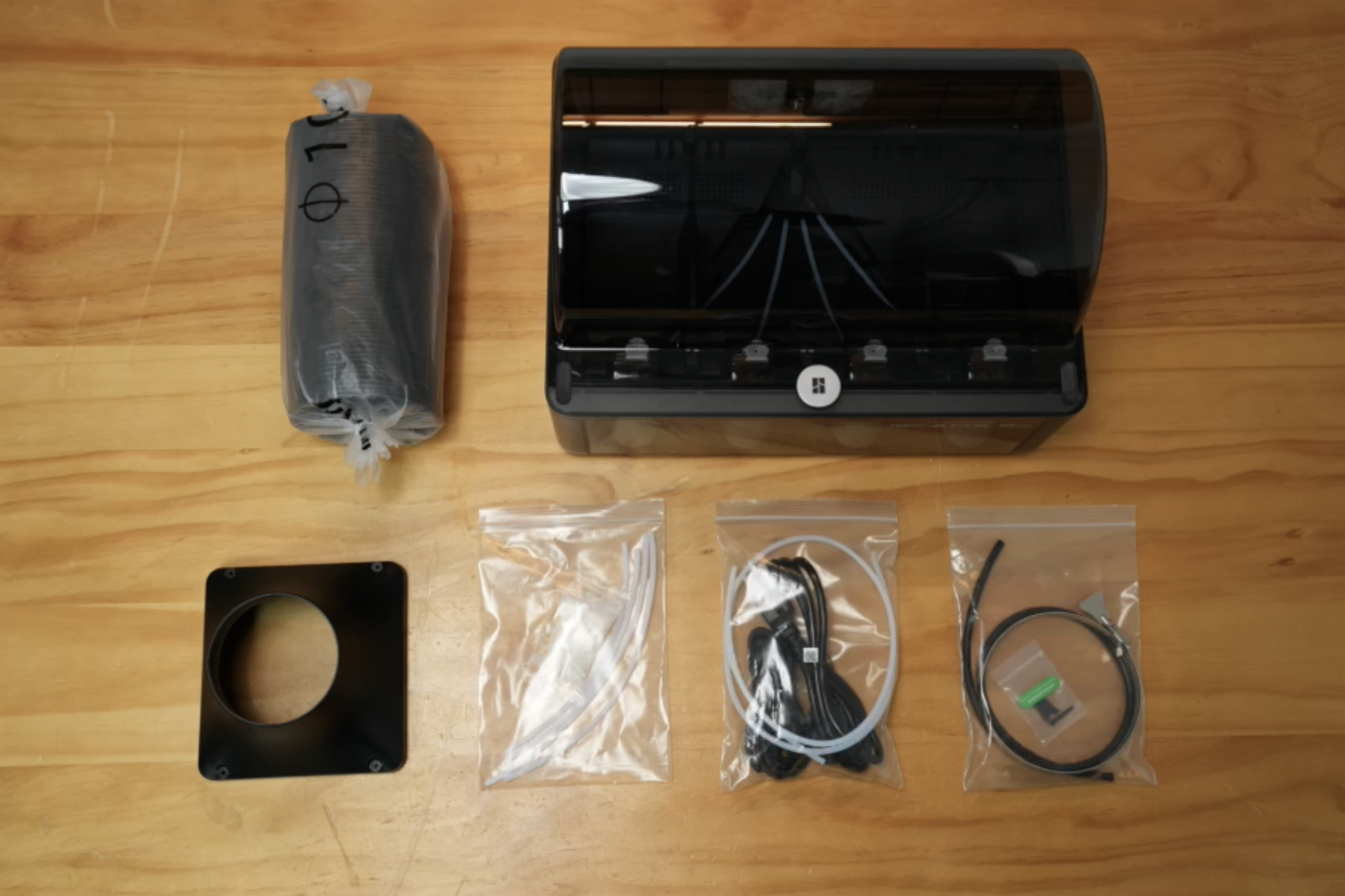

- Accesorios internos del AMS 2 Pro para el combo full láser:

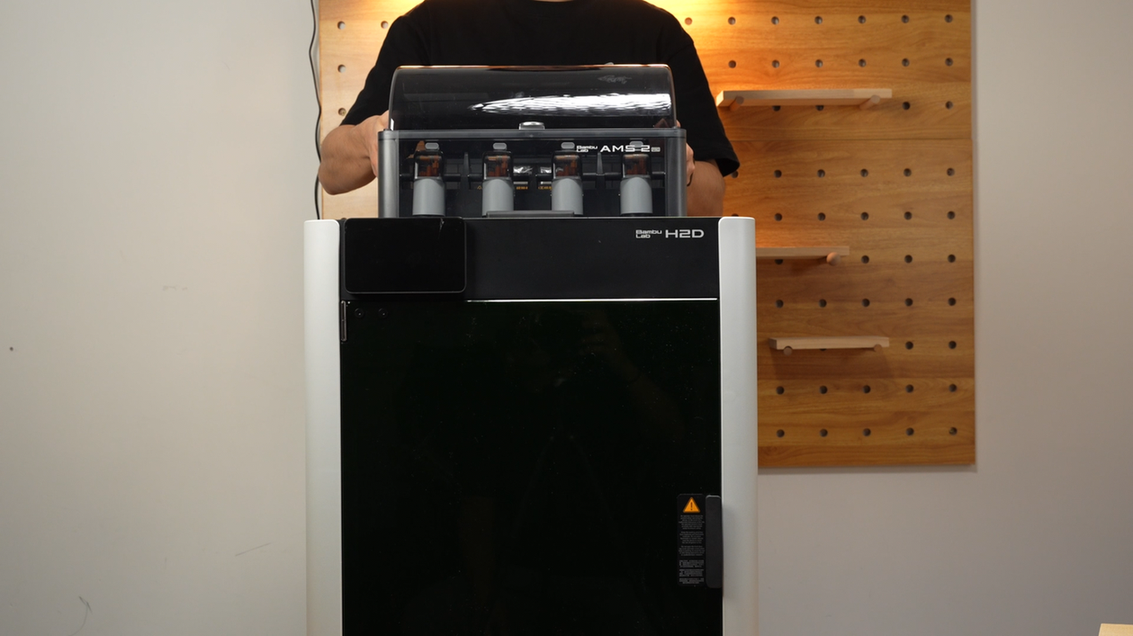

Paso 27. Coloque el AMS 2 Pro sobre la impresora.

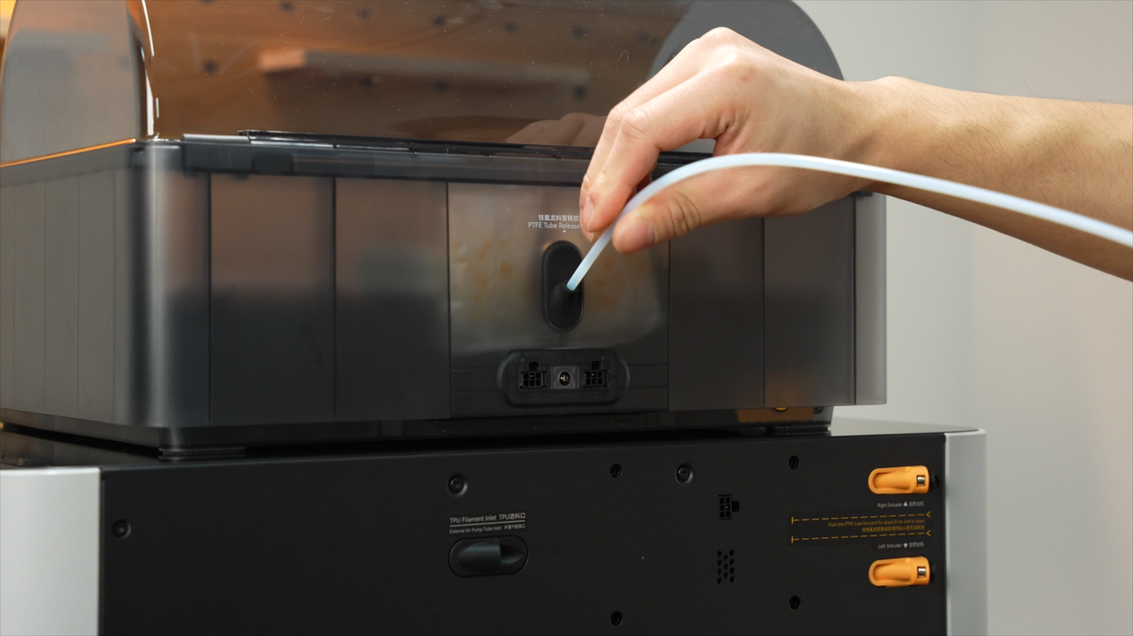

Paso 28. Inserte un extremo del tubo PTFE en la salida de filamento del AMS 2 Pro.
Paso 29. Inserte el otro extremo en cualquier acoplador de la impresora. Empuje hasta que el tubo no pueda avanzar más. El tubo está insertado completamente si es visible desde la ventana del buffer.
Nota: Debido a las diferencias en la longitud del tubo en distintos lotes y versiones de la configuración completa de la impresora, y asegurando que la resistencia de carga cumpla con los requisitos, acortar adecuadamente la longitud del tubo puede reducir eficazmente el tiempo de impresión. Tras pruebas y verificaciones, se recomienda que la longitud del tubo desde el AMS hasta el H2D sea de al menos 600 mm para garantizar el mejor funcionamiento del equipo.
Paso 30. Inserte el cable de 6 pines en cualquier puerto del AMS 2 Pro y el otro extremo en la impresora.
Paso 31. Retire los paquetes desecantes. Retire el material de embalaje y colóquelos en su lugar original.
Paso 32. Alinee la ranura y deslice el soporte de carrete en su posición.
Paso 33. Inserte un extremo del tubo PTFE en el soporte de carrete y el otro extremo en el otro acoplador de la impresora. Empuje el tubo hasta que no pueda avanzar más. El tubo está insertado completamente si es visible desde la ventana del buffer.
Paso 34. Coloque un carrete de filamento en el soporte. Inserte y empuje el filamento dentro del tubo PTFE hasta que no pueda avanzar más.

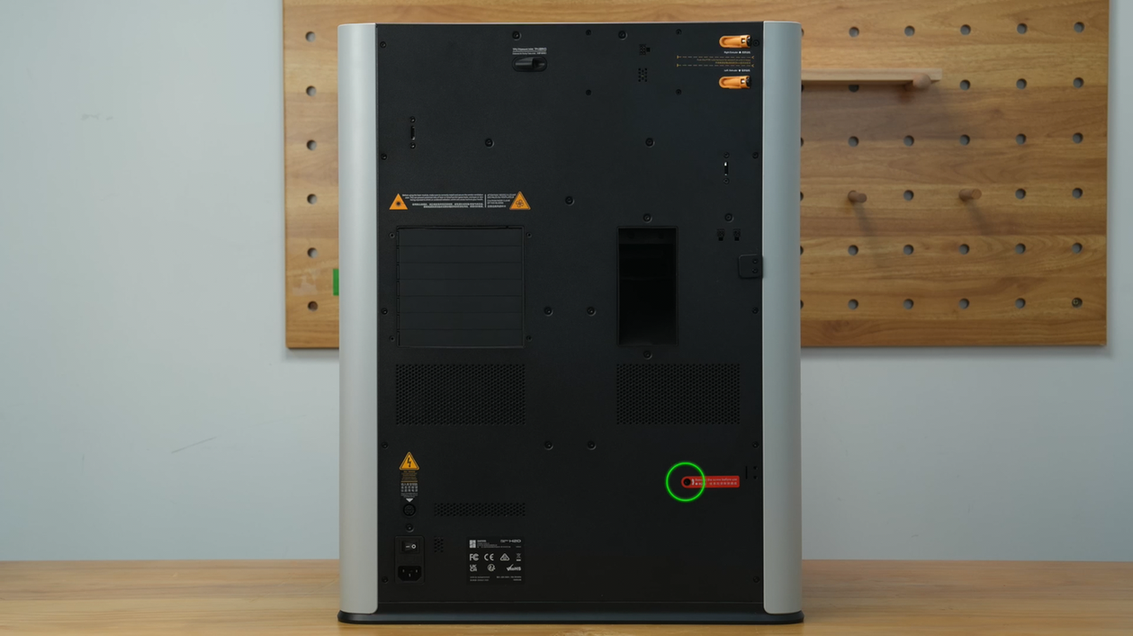

Paso 35. Retire la clave de seguridad en la parte trasera. Alinee e inserte la clave de seguridad.
Paso 36. Inserte el cable de alimentación y encienda la impresora.
Paso 37. Siga las instrucciones para realizar la calibración inicial.
Paso 38. Después de completar la calibración, retire las piezas de espuma debajo de la cama caliente.
Paso 39. Coloque un carrete de filamento en el AMS 2 Pro. Presione la pestaña de alimentación e inserte el filamento para que el AMS 2 Pro pueda pre-cargarlo.

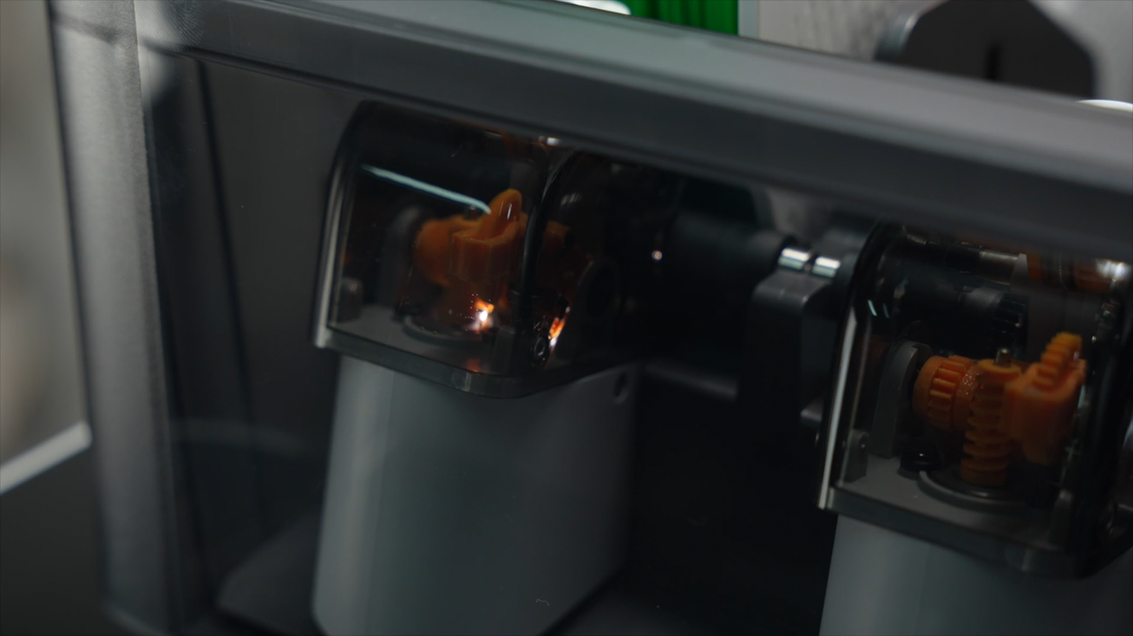

Cuando la luz LED esté encendida, el AMS 2 Pro está listo para imprimir.
