Nota: Esta página utiliza el H2D como ejemplo. Los pasos de mantenimiento para H2S y H2C son casi idénticos.
Esta página guía el mantenimiento periódico del H2D para los ejes XZY y la guía de elevación del extrusor.
Explica cómo limpiar todos los ejes y aplicar lubricación para garantizar un movimiento suave y preciso.
ℹ️ La tabla a continuación enumera las principales secciones de este procedimiento. ⏬ Haga clic en el título de una sección para saltar directamente a ella. ⏬
Una vez completados todos los pasos de mantenimiento a continuación, reiniciaremos el calendario de limpieza XYZ.
Frecuencia de mantenimiento
¿Cuándo debe seguir esta página?
- Cuando la máquina lo solicite.
- Después de usar el Módulo láser.
- Si los ejes de la máquina parecen sucios, tienen residuos o producen sonidos inusuales.
Herramientas y materiales requeridos
- Aceite lubricante
- Grasa lubricante
- Paño de microfibra
- Alcohol
- Llave hexagonal H2.0
Guía en video
Este breve video muestra cómo limpiar y lubricar el eje XY.
https://public-cdn.bblmw.com/wiki/H2D/maintenance/h2d-X&Y-maintenance-en.mp4
Limpieza y lubricación de la guía lineal del eje X
Paso 1. Limpie la guía lineal del eje X.
Utilice un paño de microfibra para limpiar la guía lineal del eje X. También puede limpiar la correa al mismo tiempo.
Asegúrese de limpiar todas las superficies del eje X.
Luego, mueva el cabezal a la otra posición para exponer la sección oculta de la guía lineal y realice la misma operación de limpieza.
Paso 2. Lubrique el eje X.
Una vez que el polvo y los residuos de la superficie de la guía lineal del eje X estén completamente limpios, aplique aceite lubricante a la guía. Asegúrese de que tanto el lado superior como el inferior de la guía estén cubiertos con aceite lubricante.
Después de aplicar el aceite lubricante, mueva el cabezal hacia la izquierda y hacia la derecha para distribuir uniformemente el aceite en la guía lineal.
⚠️ Tenga cuidado de no dejar que el aceite excesivo caiga sobre la placa de impresión. Si el aceite llega a la placa, se puede limpiar durante el lavado final de la placa de impresión.
Limpieza y lubricación de la varilla lineal del eje Y
Paso 1. Limpie la varilla lineal del eje Y.

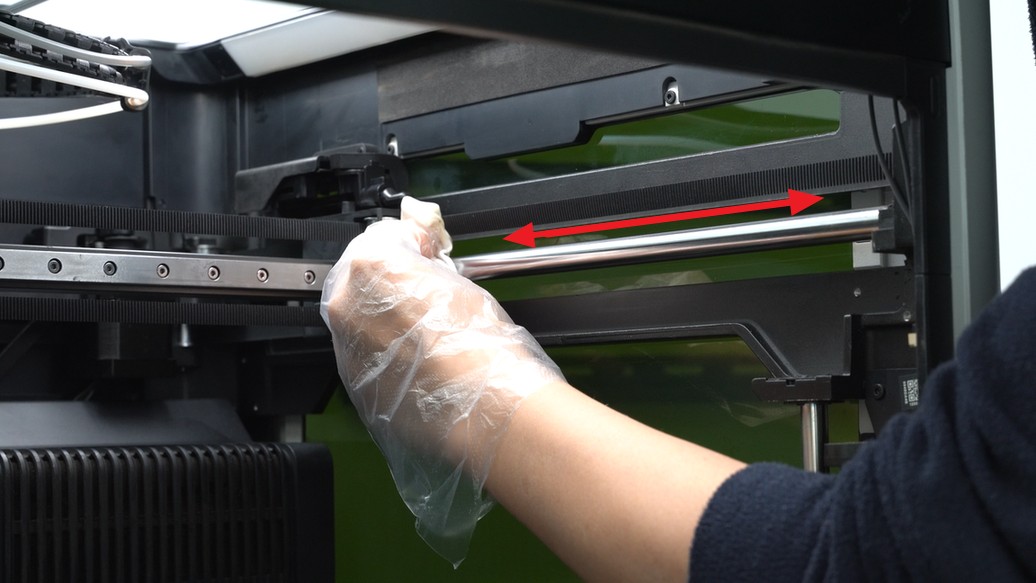

Utilice un paño de microfibra rociado con alcohol para limpiar la varilla lineal del eje Y.
Mueva el cabezal para limpiar la sección del eje Y que estaba cubierta.
- Repita el proceso de limpieza para la otra varilla lineal del eje Y.
Paso 2. Lubrique el eje Y.
Aplique aceite lubricante a la varilla y mueva el cabezal hacia adelante y hacia atrás para distribuir uniformemente el aceite y lograr una lubricación completa.
Utilice el mismo método para lubricar la otra varilla lineal del eje Y.
Limpieza y lubricación de las varillas lineales y husillos del eje Z
Paso 1. Limpie la varilla lineal y el husillo.
Envuelva un paño no tejido alrededor de la varilla lineal del eje Z, muévala hacia arriba y hacia abajo para limpiarla y asegurar que esté limpia. Luego, utilice el mismo movimiento para limpiar el husillo.
- Repita el proceso para limpiar las otras dos varillas lineales Z y los husillos.
Paso 2. Lubrique la varilla lineal y el husillo.
A continuación, aplique aceite lubricante a la varilla lineal y grasa lubricante al husillo. Asegúrese de no mezclar el aceite lubricante y la grasa.
- Repita el proceso para lubricar las otras dos varillas lineales Z y los husillos.
Paso 3. Mueva la cama hacia arriba y hacia abajo.
Una vez completada la lubricación, encienda nuevamente la impresora y controle el movimiento de la cama caliente hacia arriba y hacia abajo en la pantalla de la impresora. Esto garantiza que el aceite lubricante y la grasa penetren completamente en los husillos y varillas lineales del eje Z, asegurando una lubricación adecuada.
- Verifique si hay aceite o grasa excesivos en las varillas lineales o husillos.
- Limpie cualquier aceite o grasa adicional según sea necesario.
Guía de elevación del extrusor H2D/H2C
Este mantenimiento es obligatorio para unidades H2D y H2C; las unidades H2S pueden omitirlo.
Paso 1. Descargue el filamento
Si hay filamento cargado en la boquilla izquierda o derecha, descárguelo completamente antes de continuar.

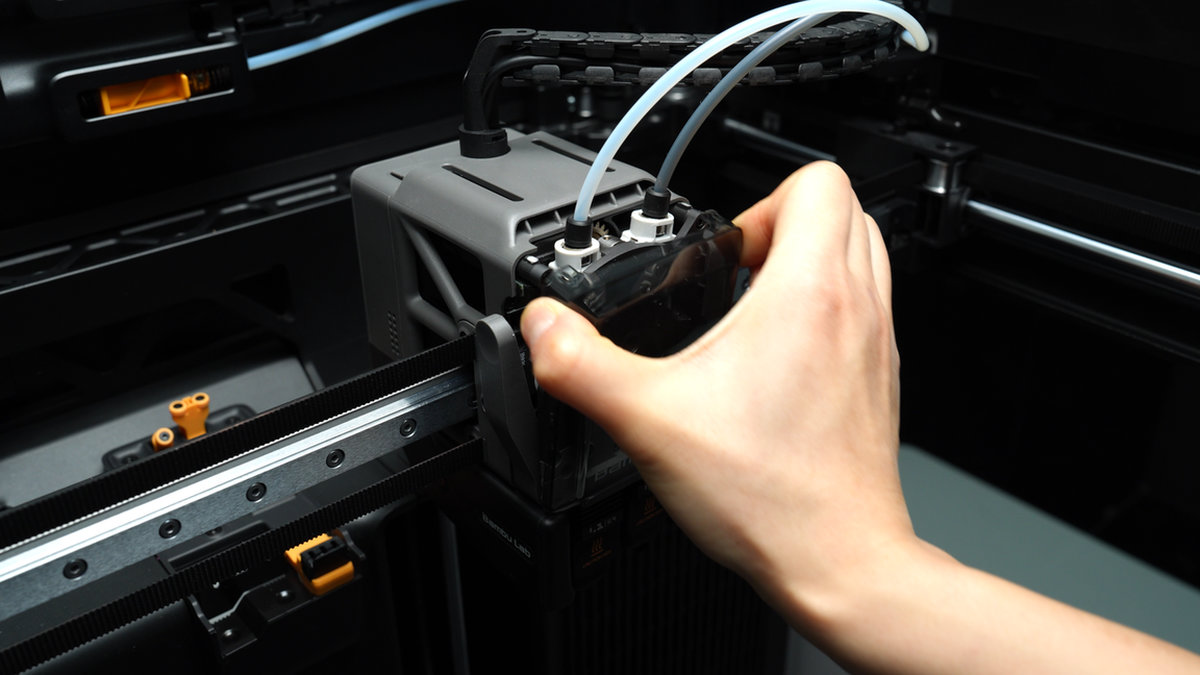

Paso 2. Retire la cubierta frontal del cabezal
Apretar las dos esquinas superiores de la cubierta frontal del cabezal, jalelas hacia usted, levántela hacia arriba para liberar los clips y retire la cubierta frontal.
Paso 3. Mueva el bloqueador de flujo

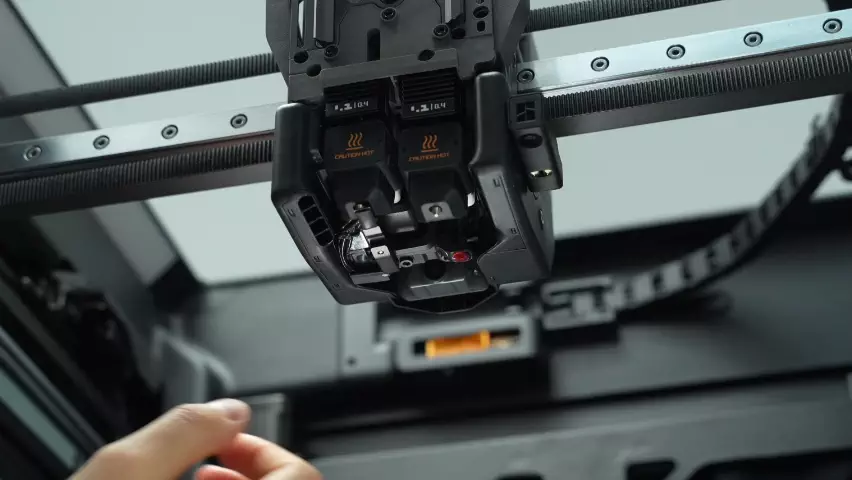

Mueva el bloqueador de flujo hacia el hotend derecho, agarre la varilla de conexión para mover el bloqueador alejándolo, evitando que se doble accidentalmente al retirar el hotend izquierdo.
⚠️ Advertencia: No empuje directamente el bloqueador de flujo. El bloqueador es frágil y aplicar fuerza puede causar que se rompa. Siempre agarre la varilla de conexión en la parte trasera.
Al mover la varilla de conexión, el bloqueador puede no alcanzar su posición en un solo movimiento debido al límite de inclinación de la varilla. Continúe empujando la varilla hasta que alcance el extremo derecho y ya no pueda moverse. En este punto, la boquilla izquierda debería moverse hacia abajo.

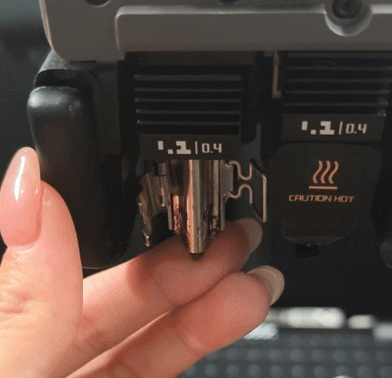

Paso 4. Retire el hotend izquierdo

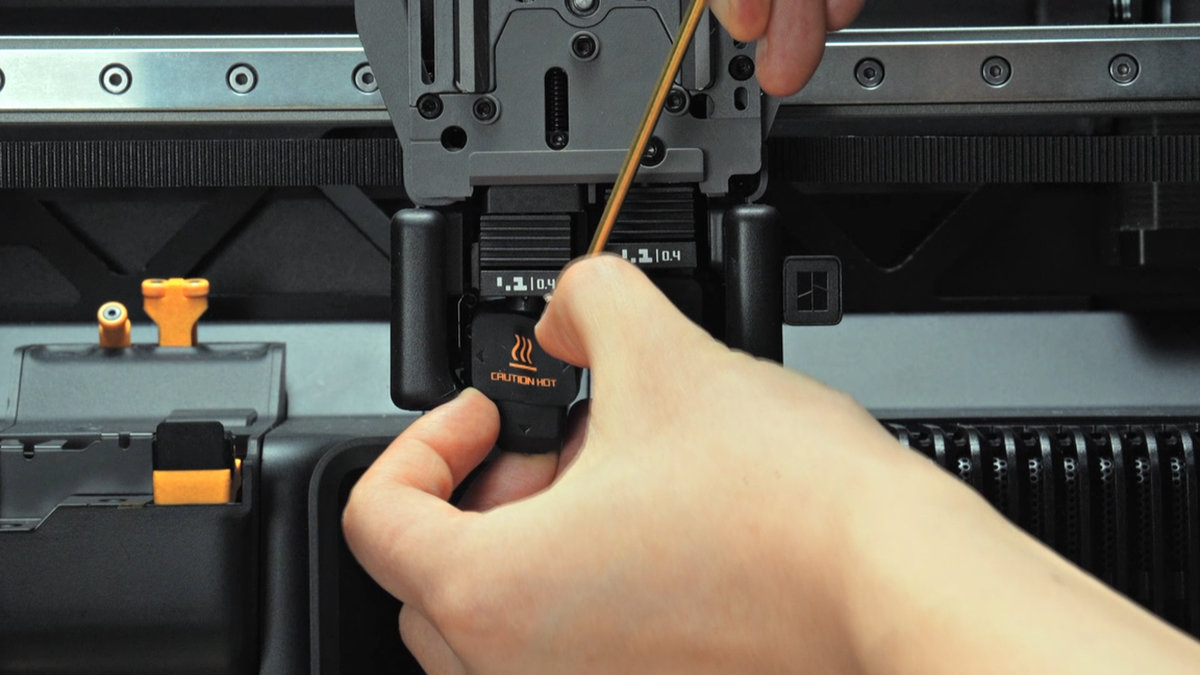

Comience retirando el Calcetín de silicona. Puede usar un destornillador para levantarlo suavemente si es necesario.

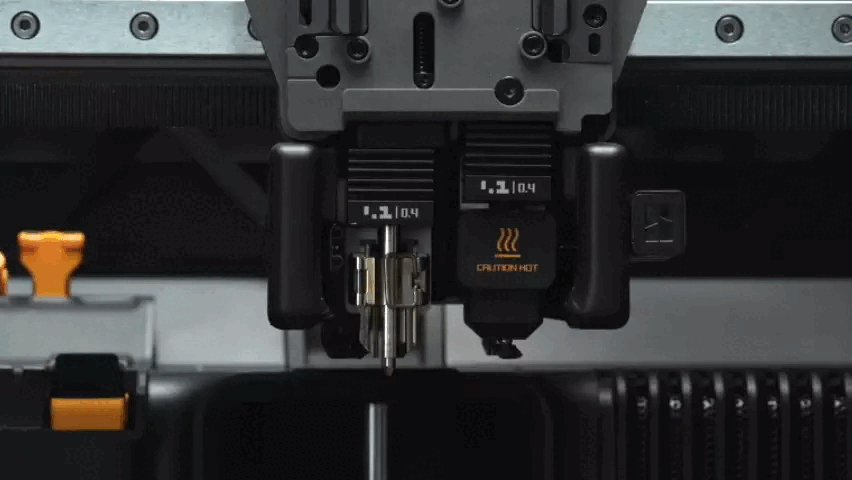

Desbloquee la hebilla para retirar el hotend.
⚠️ Peligro: Siempre verifique la temperatura actual del hotend antes de tocarlo para evitar quemaduras por altas temperaturas!
Tire la boquilla hacia usted para retirarla.
Paso 5. Retire la guía de filamento

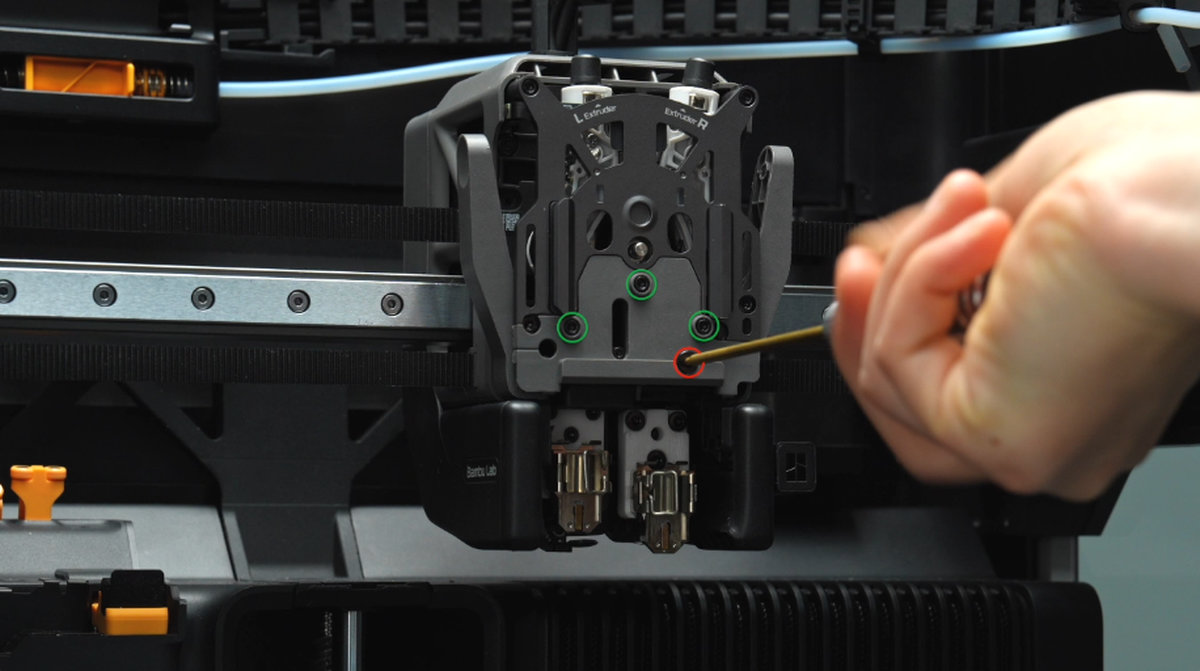

Desenroscar los cuatro tornillos (3x M2.5x7 (marcados en verde)；BT2x6 (marcados en rojo)) en la guía de filamento del extrusor.
ℹ️ Algunos modelos no tienen el tornillo BT2x6 (marcado en rojo). Ignórelo si corresponde a su caso.
💡 Consejo: Use sus dedos para presionar hacia arriba en el conector negro del hotend. Al mismo tiempo, presione la palanca del cortador de filamento izquierda para liberarla ligeramente del ranura cerca del pin del cortador.
Mientras presiona los puntos mencionados, aplique una fuerza suave hacia afuera desde la esquina inferior derecha de la guía de filamento para retirarla.
El cortador izquierdo se encuentra dentro de la guía de filamento del extrusor y se retirará junto con ella. Tome cuidado de almacenarlo adecuadamente para evitar pérdidas.
Si accidentalmente retira el deslizador, asegúrese de instalar el resorte correctamente.
Paso 6. Limpiar y lubricar la guía de elevación del extrusor
Siga las imágenes a continuación para limpiar y lubricar la guía de elevación del extrusor.
Paso 7. Instalar la guía de filamento del extrusor dual

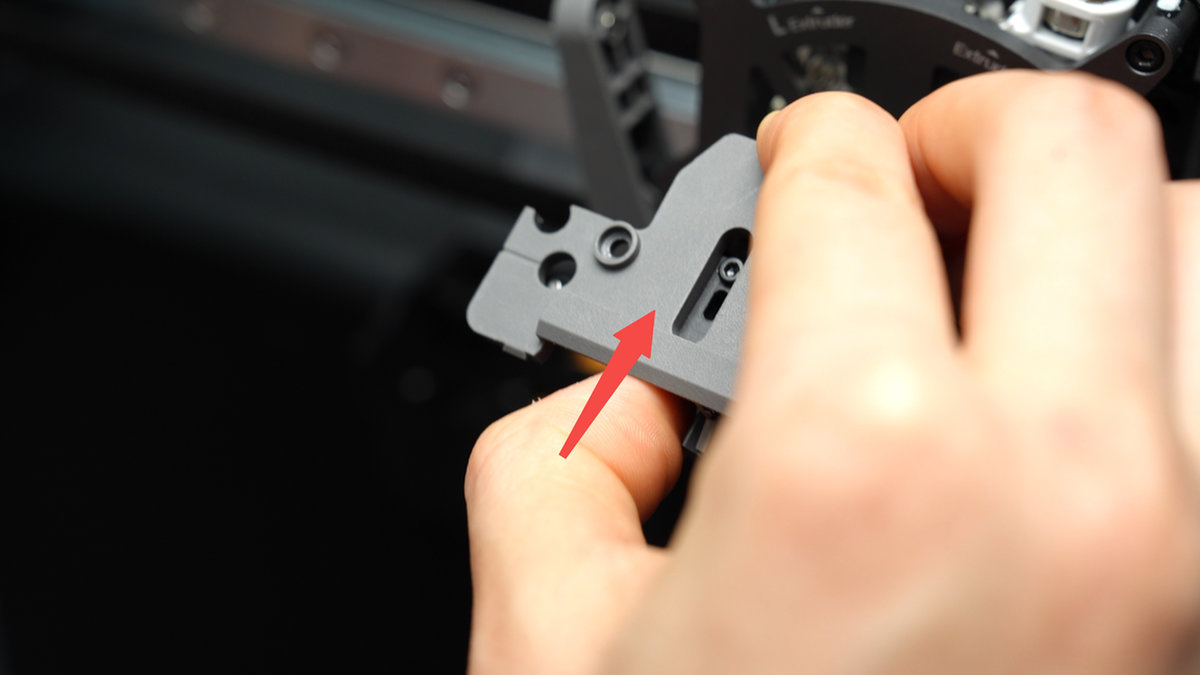

El cortador izquierdo debe instalarse junto con la guía de filamento del extrusor. Asegúrese de que la ranura del cortador izquierdo esté orientada hacia arriba, luego colóquelo en la ranura de la hoja de corte de la guía de filamento del extrusor.

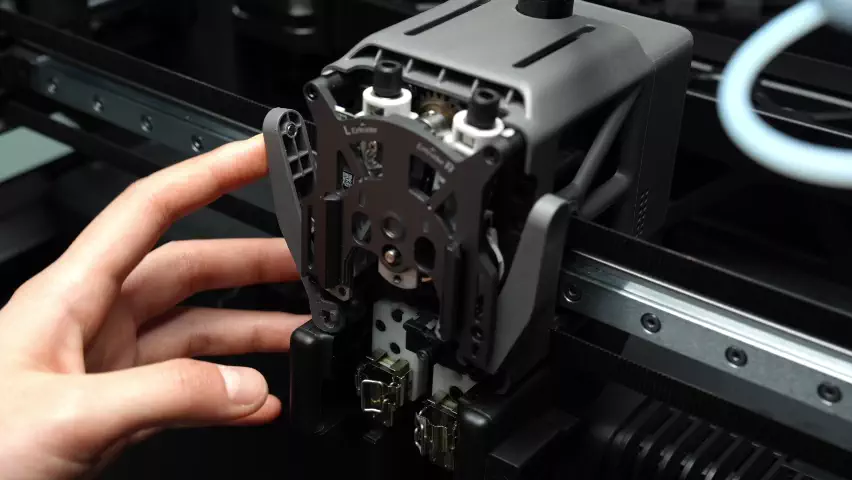

Al instalar la guía de filamento del extrusor, asegúrese de presionar continuamente hacia arriba en el conector negro del hotend y simultáneamente presionar la palanca del cortador de filamento izquierda, ajustándola a un ángulo adecuado para facilitar la inserción.
Esto puede requerir cierto ajuste y paciencia. No aplique fuerza excesiva. Una vez alineado correctamente, presione ambos lados de la palanca del cortador, aplicando fuerza para aplanar completamente la cubierta frontal.
Luego, apriete los cuatro tornillos (3x M2.5x7 (marcados en verde)；BT2x6 (marcados en rojo)) en la guía de filamento del extrusor.
Paso 8. Instalar el hotend izquierdo
Instale el hotend izquierdo nuevamente, como se muestra a continuación:
Nota: En la figura de la izquierda, la bisagra se bloqueó incorrectamente porque la lengüeta y la bisagra se presionaron hacia abajo simultáneamente, causando que la lengüeta se atasque dentro de la bisagra. Por lo tanto, asegúrese de alinear completamente la lengüeta izquierda con la boquilla antes de enganchar la bisagra derecha.
Paso 9. Instalar la cubierta frontal del cabezal
Al reinstalar la cubierta frontal del cabezal, primero enganche la cubierta en la posición debajo del extrusor, luego empuje hacia adelante hasta escuchar un clic, indicando que está instalada correctamente.
Paso 10. Mover la boquilla izquierda

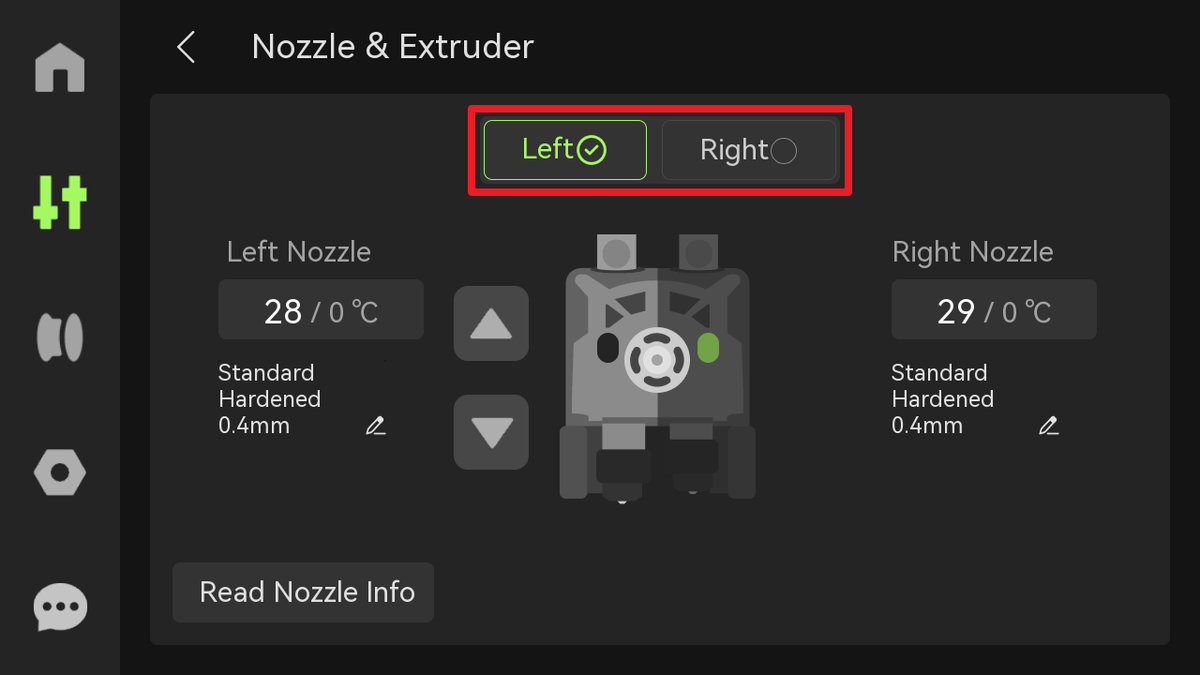

Conecte la máquina a la alimentación. Use la pantalla para alternar entre las boquillas izquierda y derecha 3-5 veces para permitir que el aceite se infiltre y distribuya completamente.
Reiniciar el calendario de mantenimiento
Una vez finalizados todos los pasos de mantenimiento en esta página, puede reiniciar el calendario de limpieza. La máquina mostrará una advertencia la próxima vez que necesite una limpieza periódica.
- Navegue hasta el menú Herramientas y haga clic en "XY Cleaning".
- Haga clic en "Complete" y el calendario de limpieza de los ejes XYZ se reiniciará.
Limpiar la placa de impresión
Se recomienda fuertemente limpiar la placa de impresión en este momento. Durante el mantenimiento, pequeñas cantidades de aceite o grasa pueden caer sobre la placa de impresión. Limpiarla ayuda a mantener una adherencia consistente y una calidad de impresión estable.
