Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y el H2C.
Reemplazo del servomotor para H2D
El servomotor es uno de los actuadores clave del H2D, principalmente utilizado para accionar las acciones de apertura/cierre del filtro de aire y el exhaustor de cámara. Al recibir señales de la placa MC, el servomotor logra una posición angular precisa, asegurando el funcionamiento correcto tanto de la pluma de conmutación de filtro como del exhaustor de cámara para una gestión efectiva del aire y control del exhausto.

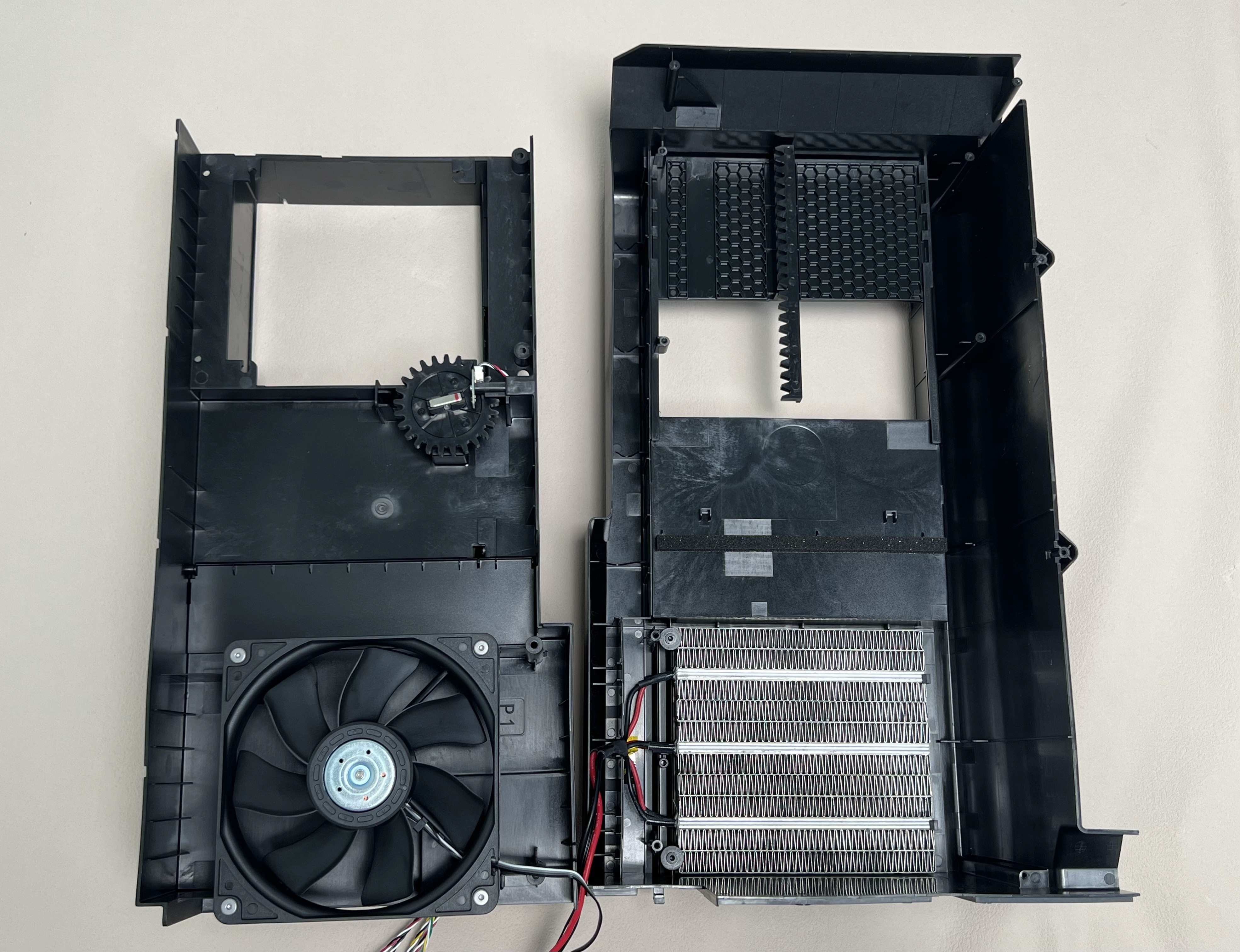

Si su pieza de repuesto es la cubierta superior interna derecha completa, puede quitar el nuevo servomotor de ella para reemplazo individual. El servomotor se encuentra en el lado trasero de la cubierta interna derecha.
Modelos de impresoras aplicables
Bambu Lab H2D
Cuándo reemplazar
Es necesario reemplazar el servomotor cuando falla o deja de funcionar, como cuando la pluma de conmutación de filtro o el exhaustor no abren/cierran correctamente, operan lentamente o de manera inestable, o dejan de responder a las señales de control.
Herramientas y materiales necesarios
- Llave Allen H2.0
- Llave Allen H1.5
- 25 minutos
Advertencia de seguridad
¡Importante!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Reemplazar el servomotor de la pluma de conmutación de filtro
1. Retire la cubierta del filtro de aire y el filtro
Agarre la ranura superior y tire suavemente hacia atrás para retirar la cubierta del filtro, luego retire el filtro de la misma manera.
2. Retire los imanes de engranaje

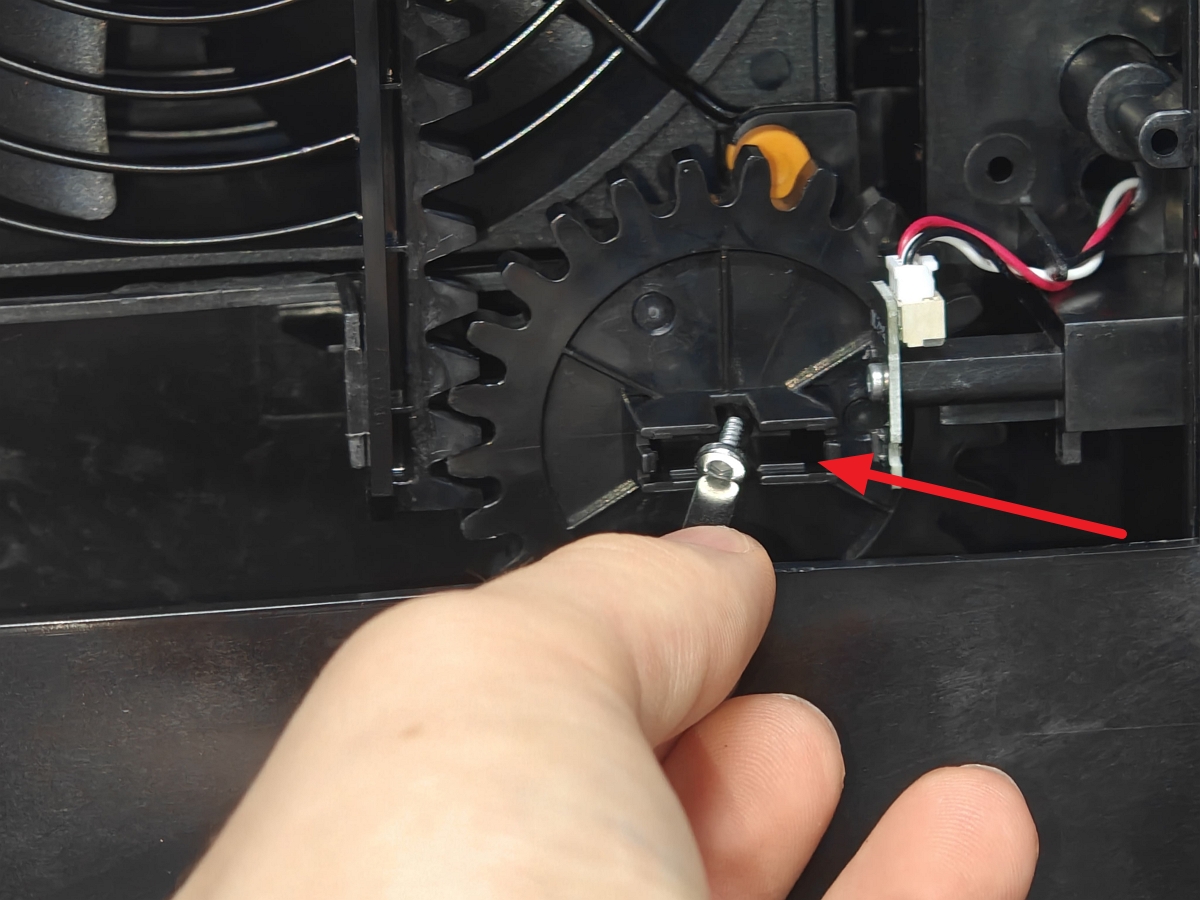

Use una llave Allen H1.5 para retirar los imanes de la ranura del engranaje. Ejercer extrema precaución para evitar que los imanes caigan en la chasis.

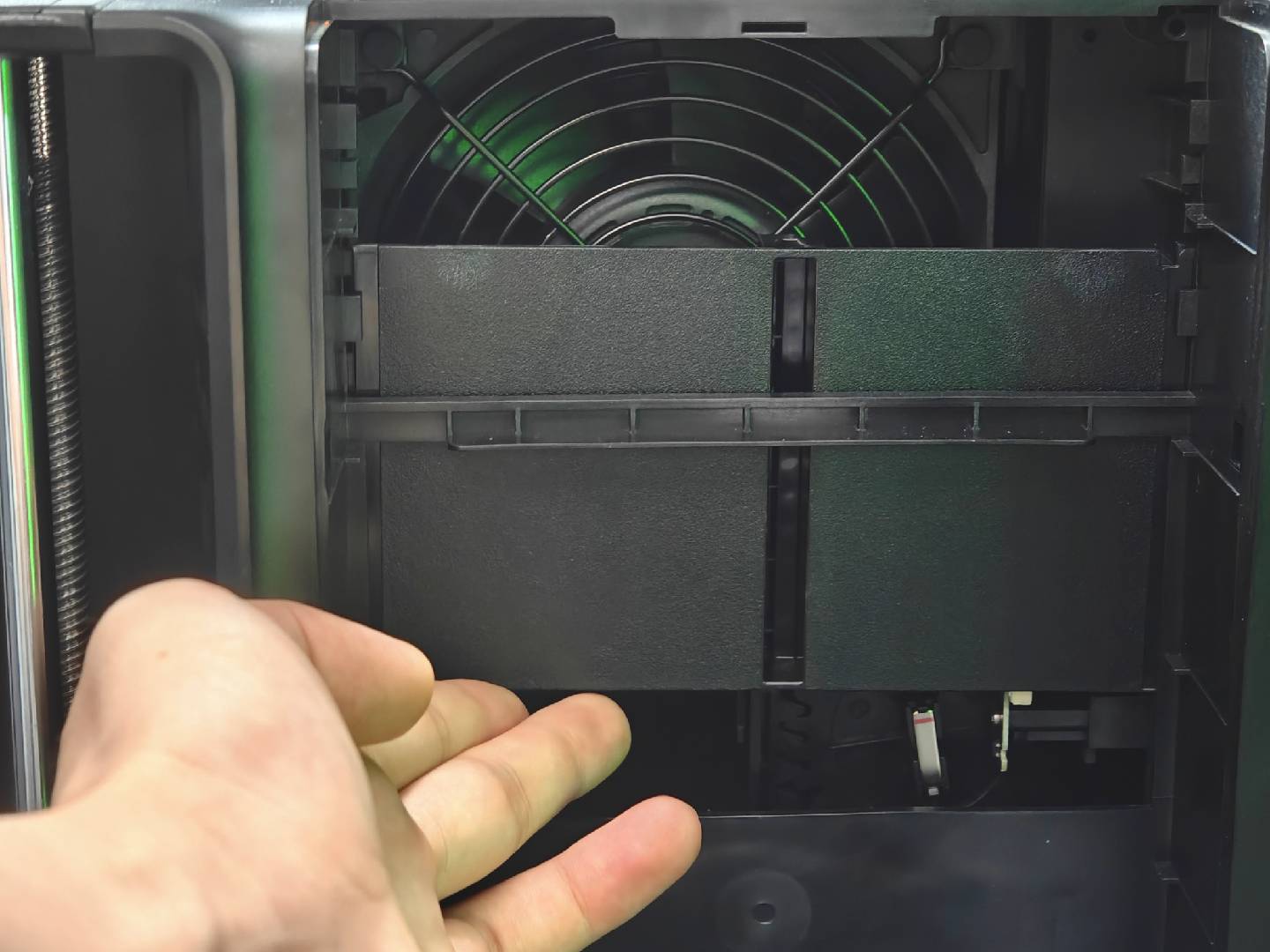

Si la pluma de conmutación de filtro permanece en la parte inferior después de retirar el filtro de aire, levántela manualmente lentamente hasta la posición superior.
3. Retire el engranaje

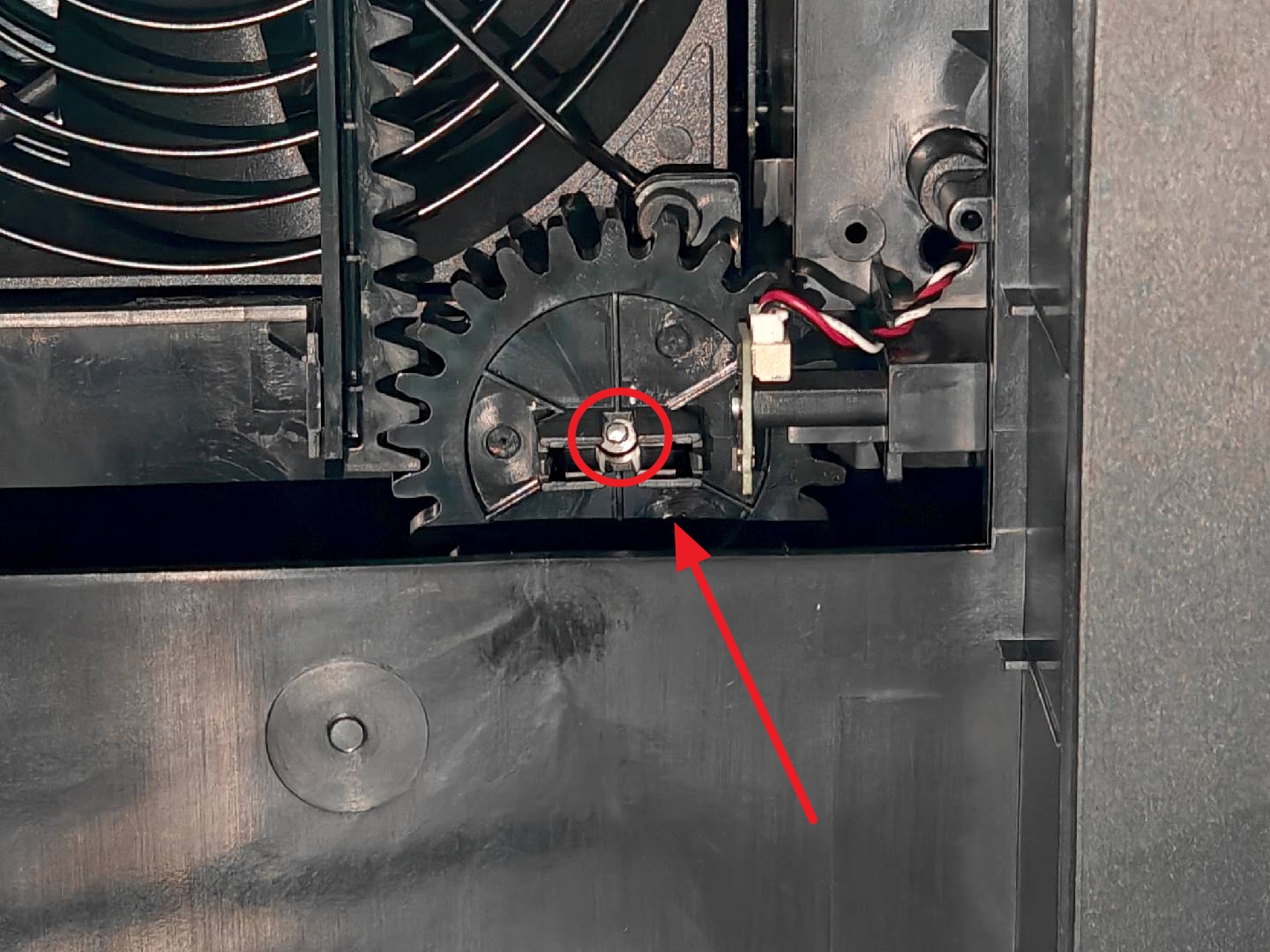

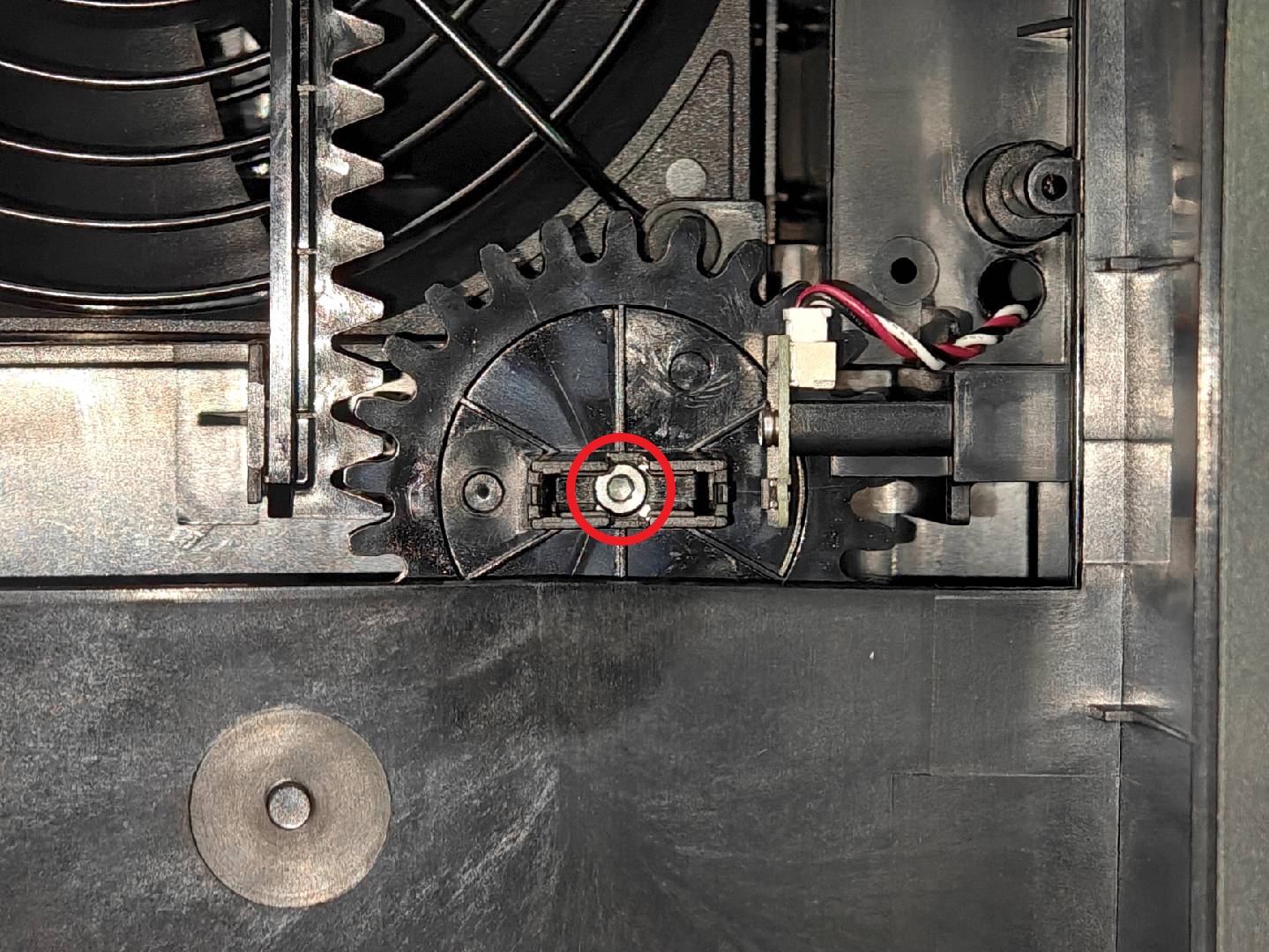

Afloje el tornillo fijo que asegura el engranaje al eje del servomotor.
Para evitar que los tornillos caigan en la chasis durante la retirada, use un imán para extraerlos lentamente, evitando la molestia de recuperar componentes pequeños.
Después de retirar los tornillos fijos del engranaje y del eje del servomotor, retire el engranaje.
4. Retire la placa trasera
Dado que el servomotor de la pluma de conmutación de filtro está instalado dentro de la cámara, su retiro e instalación requieren retirar la cubierta trasera de la impresora. A continuación, debe moverse a la parte trasera de la impresora. Puede consultar esta guía para retirar la cubierta trasera de la impresora.

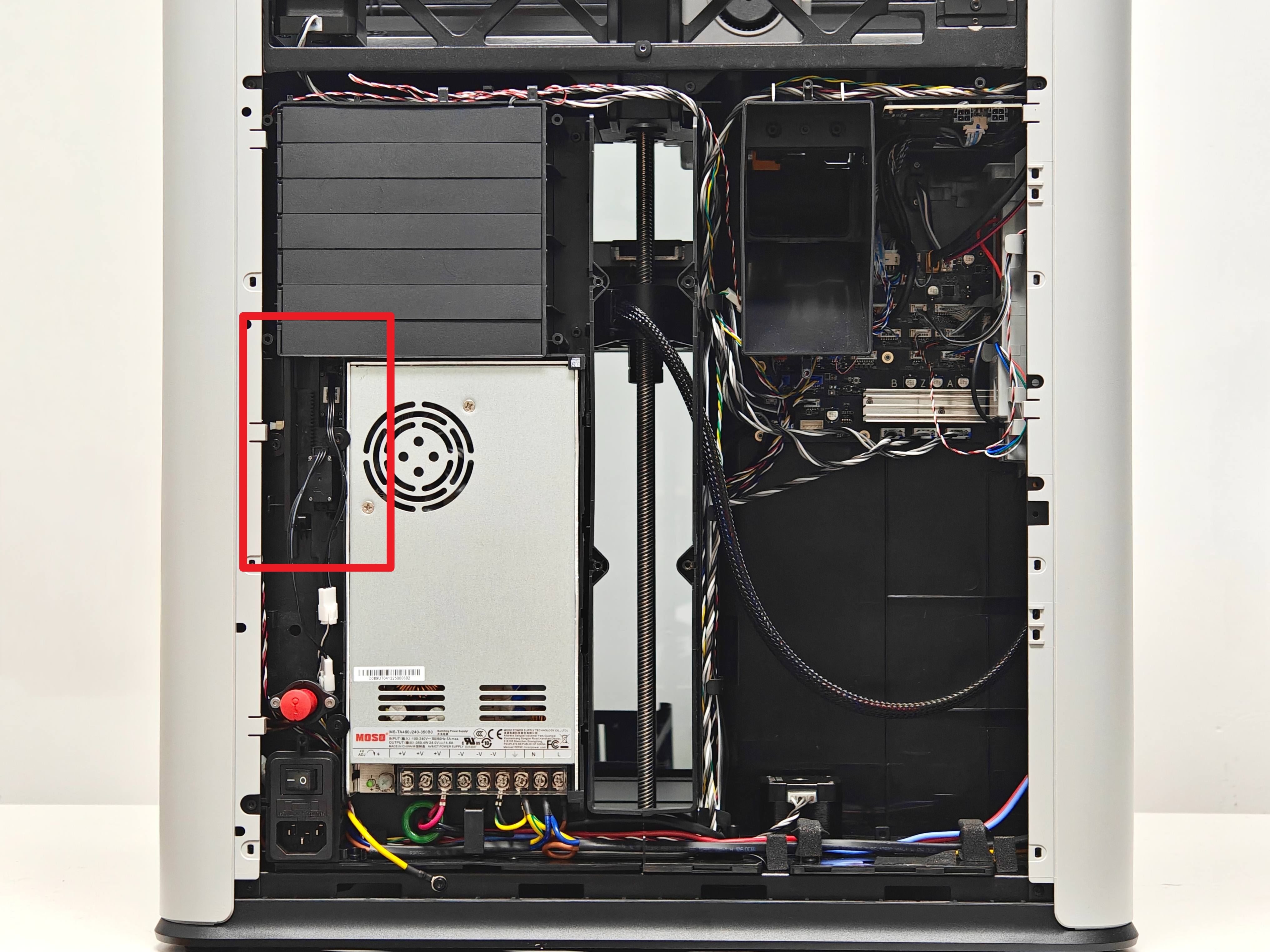

El servomotor de la pluma de conmutación de filtro se encuentra en la parte superior izquierda de la fuente de alimentación interna y debajo del exhaustor de cámara.
.jpg)
5. Retire el servomotor de la pluma de conmutación de filtro

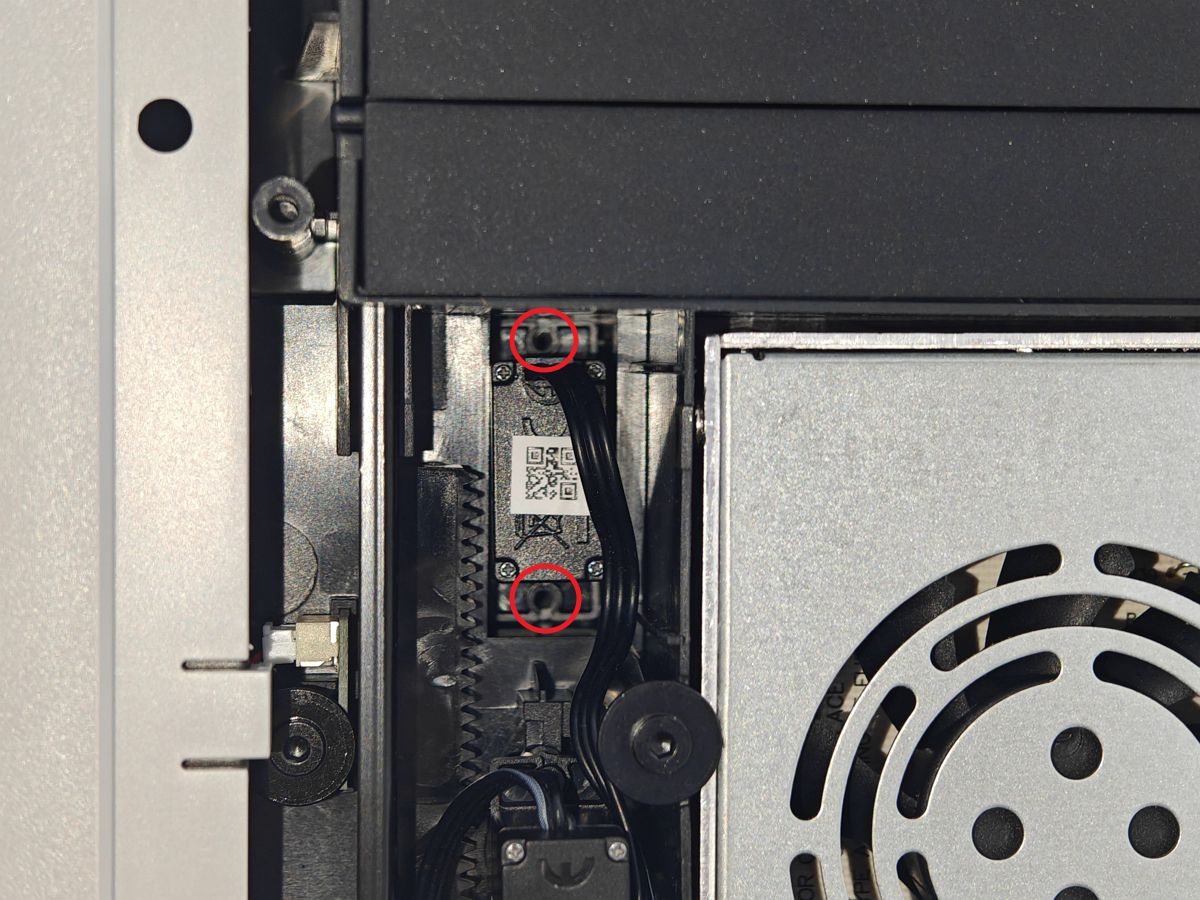

Retire ambos tornillos fijos superiores e inferiores (BT2-8), luego desconecte el cable del servomotor. De manera similar, use un imán para evitar que los tornillos caigan en la cámara.

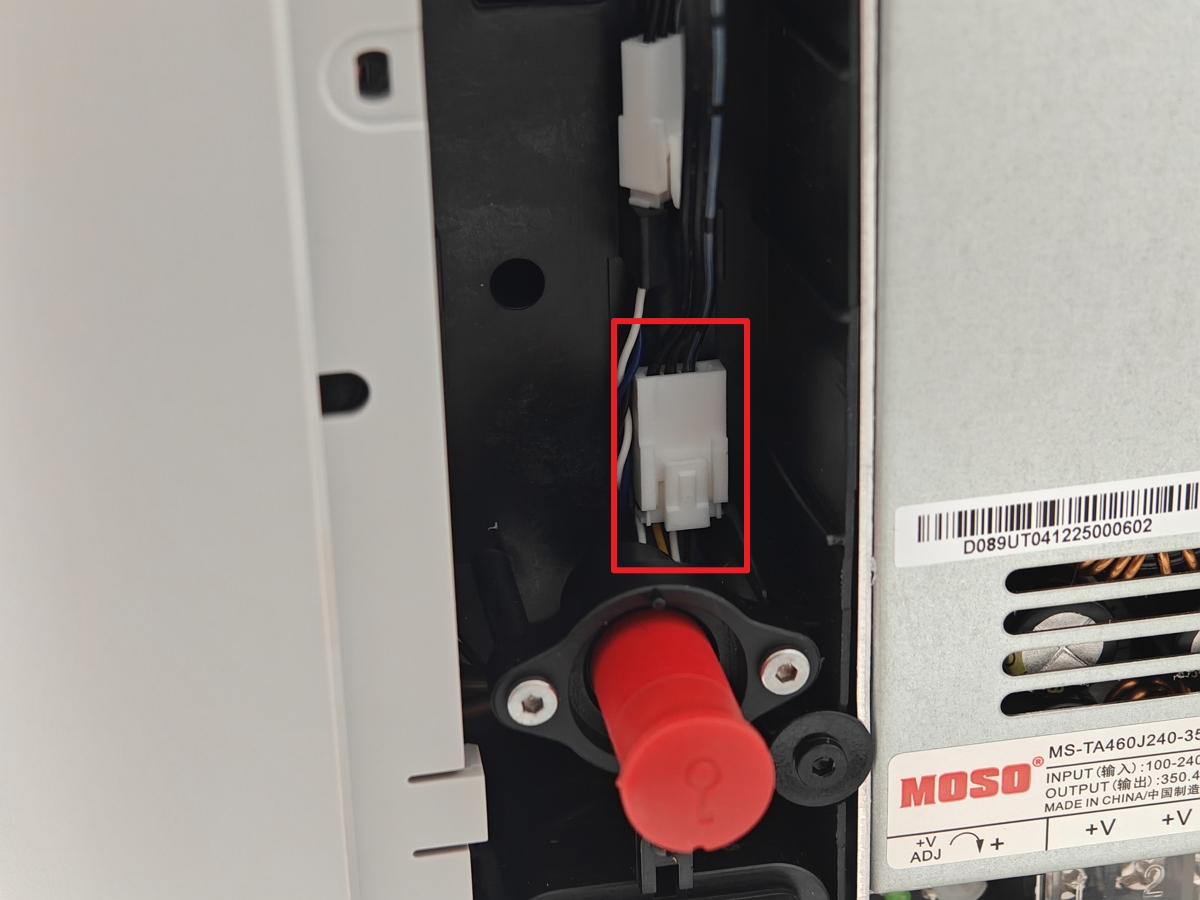

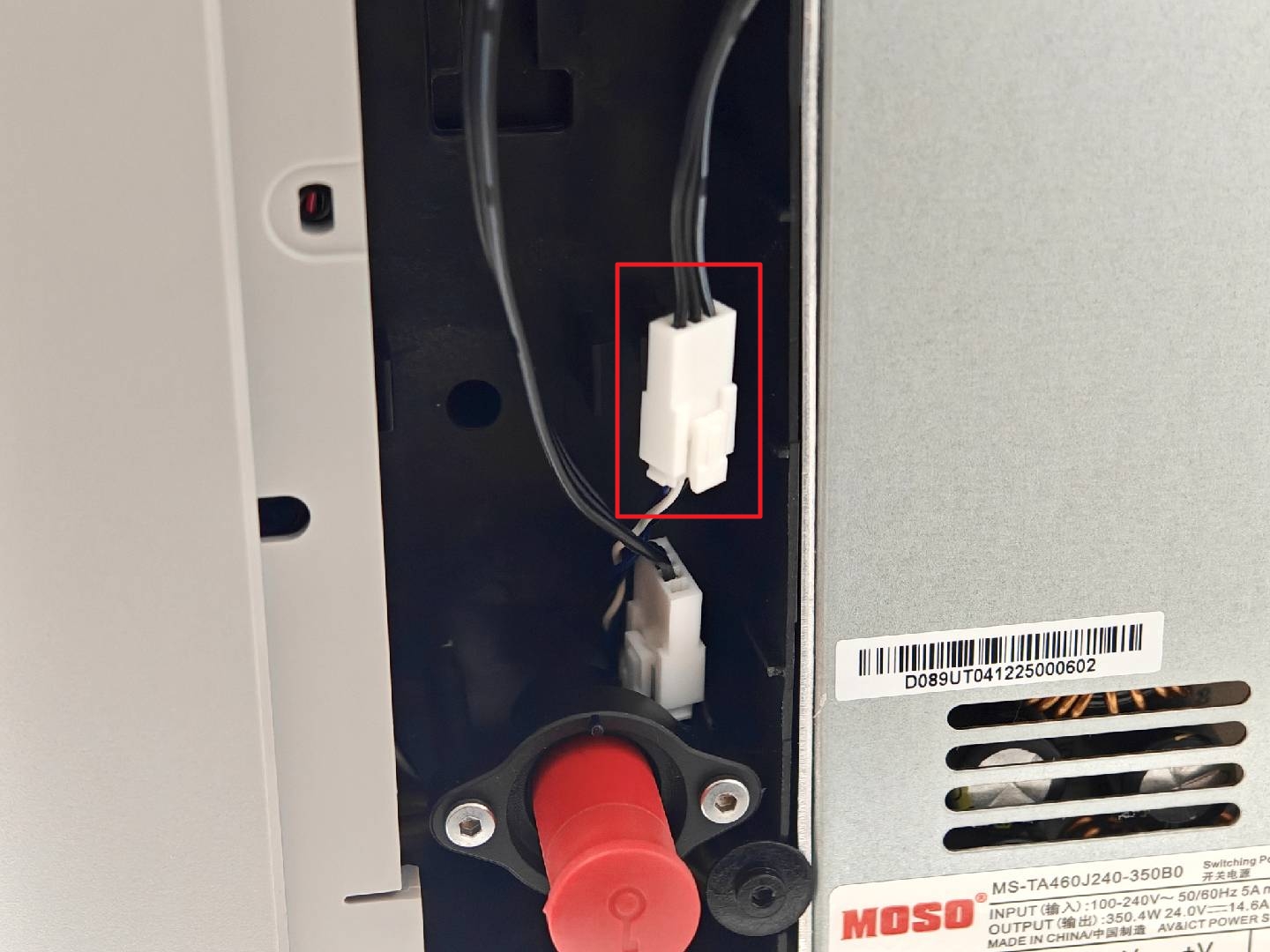

Presione el bloqueo del conector para desconectar el cable del servomotor.
6. Instale el nuevo servomotor de la pluma de conmutación de filtro

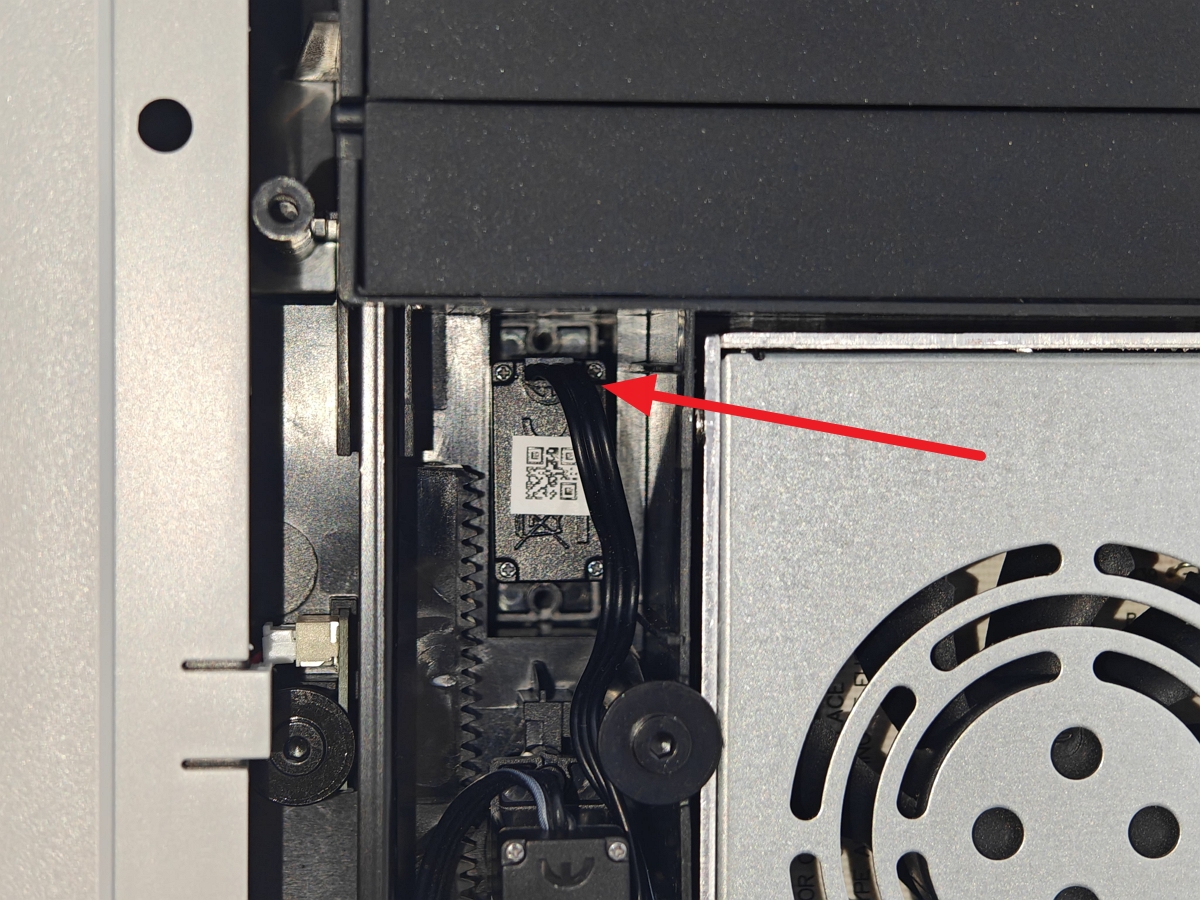

Durante la instalación, asegúrese de que el cable esté orientado hacia arriba. Asegure inicialmente el primer tornillo sin apretarlo completamente. Después de posicionar ambos tornillos, apriételos uniformemente para garantizar una instalación estable sin desalineación.
Después de instalar el servomotor, conecte su cable.
7. Instale el engranaje
Al instalar el engranaje, presiónelo sobre el eje de salida del servomotor asegurando que la pluma de conmutación de filtro esté en su posición más alta para garantizar una alineación inicial correcta entre engranaje y servomotor.

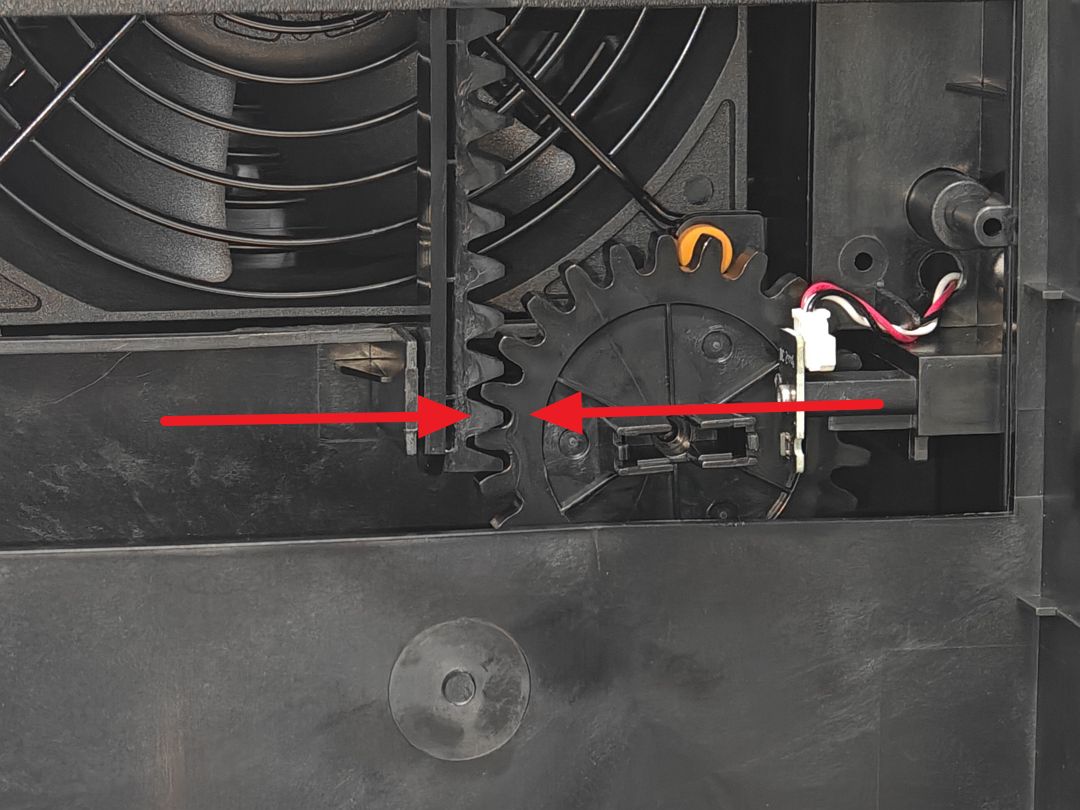

Después de completar la instalación del engranaje, la alineación correcta se confirma cuando ambas superficies del engranaje están alineadas.
8. Instale tornillos e imanes
A continuación, instale el tornillo fijo para asegurar el engranaje al eje del servomotor (evite apretar excesivamente). Después de la instalación, asegúrese de que la ranura del imán en el engranaje permanezca horizontal.

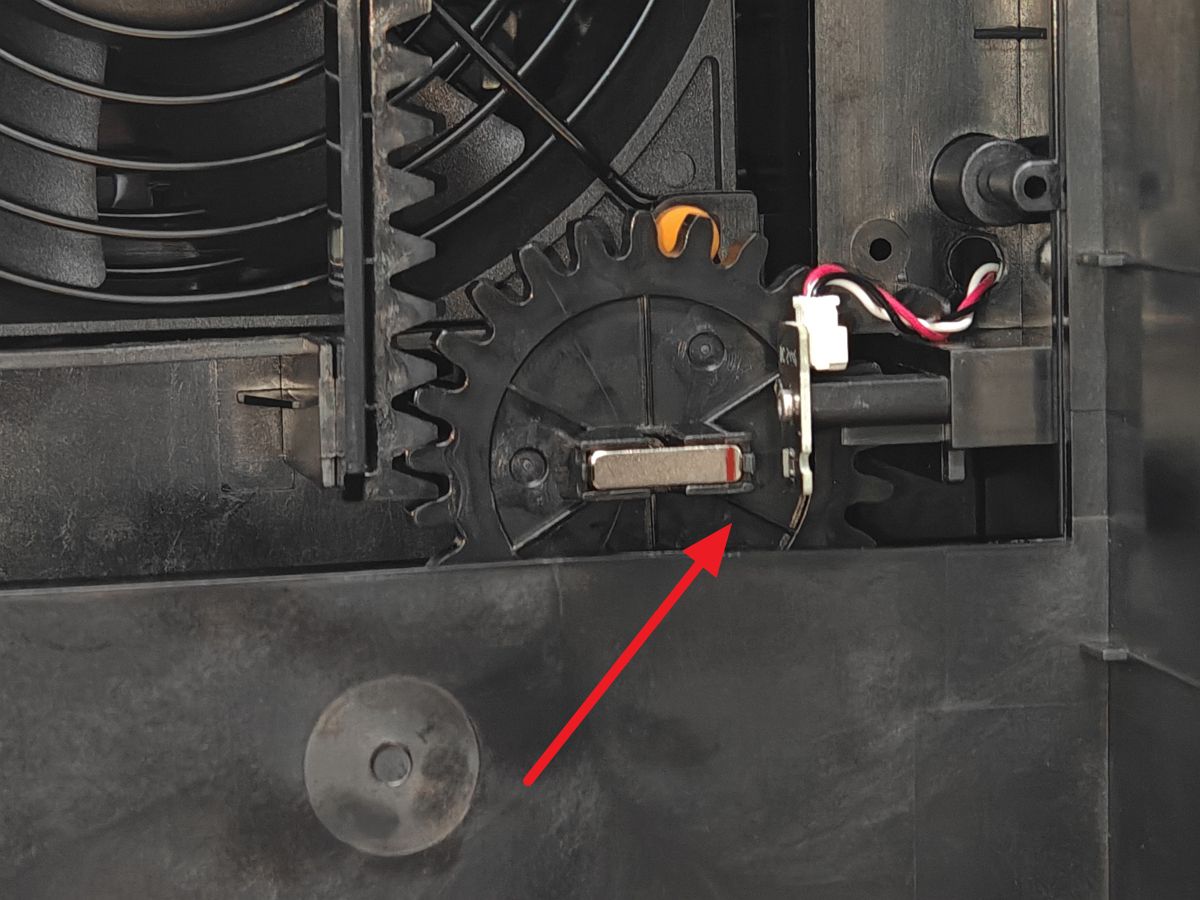

Al instalar el imán, alinee el extremo marcado en rojo con precisión con el sensor Hall (como se muestra a continuación) para garantizar un reconocimiento preciso de la señal y un funcionamiento adecuado del sistema.
Nota: El imán debe permanecer horizontal con su extremo marcado en rojo orientado precisamente hacia el sensor Hall. Una instalación incorrecta puede causar que el servomotor de la pluma de conmutación de filtro experimente saltos de pasos, impidiendo su apertura/cierre correcta y afectando el funcionamiento del sistema.
9. Instale la placa trasera
Después de completar el reemplazo del servomotor de la pluma de conmutación de filtro, puede instalar la cubierta trasera en la impresora.
Si necesita continuar reemplazando el servomotor del exhaustor de cámara, puede esperar hasta haber terminado de reemplazar el servomotor del exhaustor de cámara antes de instalar la cubierta trasera.
Reemplazar el servomotor del exhaustor de cámara
1. Retire la placa trasera
Dado que el servomotor del exhaustor de cámara está instalado dentro de la cámara, su retiro e instalación requieren retirar la cubierta trasera de la impresora. A continuación, debe moverse a la parte trasera de la impresora. Puede consultar esta guía para retirar la cubierta trasera de la impresora.
2. Retire el servomotor del exhaustor de cámara

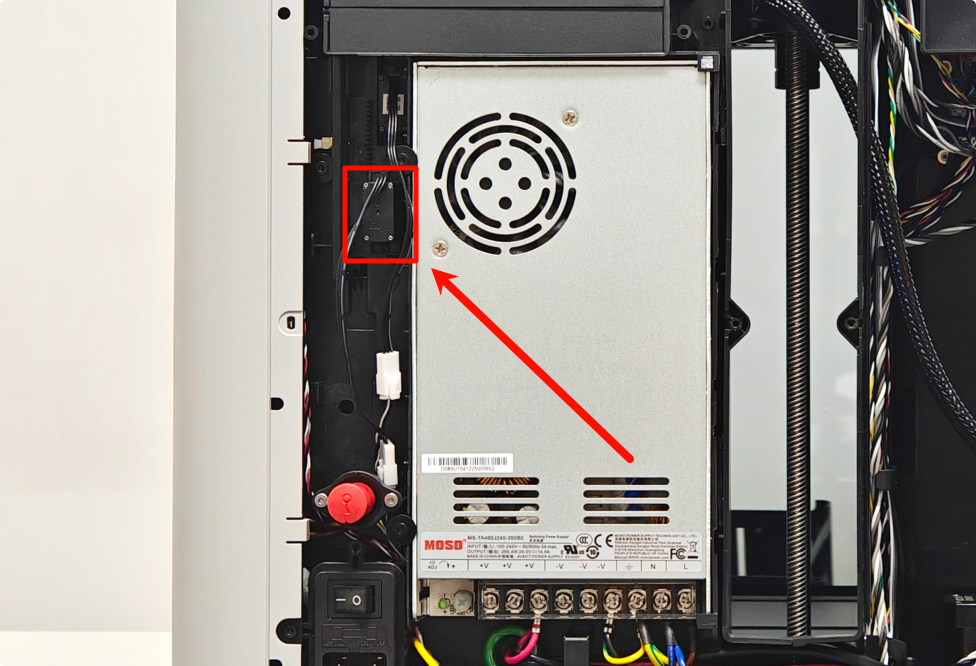

El servomotor del exhaustor de cámara se encuentra a la izquierda de la fuente de alimentación interna y debajo del servomotor de la pluma de conmutación de filtro.

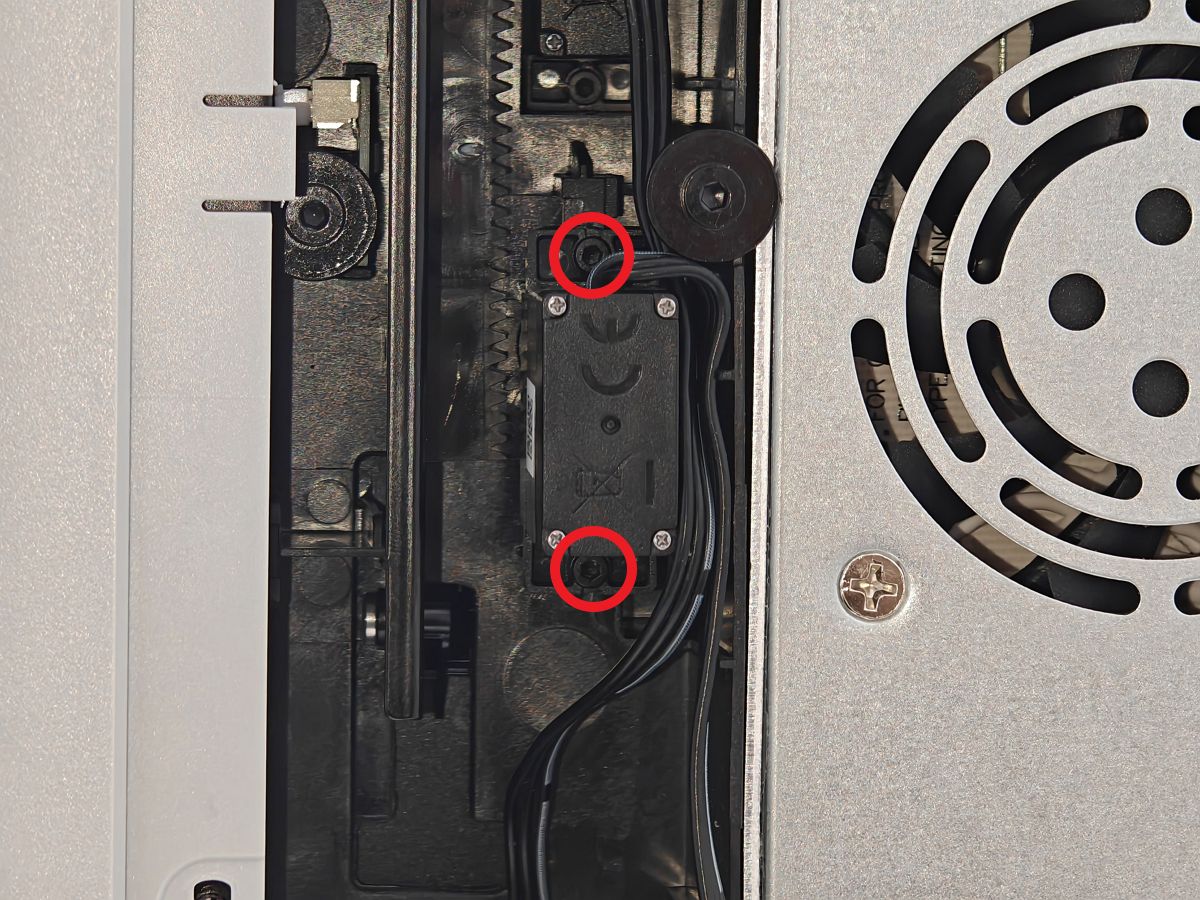

Retire ambos tornillos fijos superiores e inferiores del servomotor.
3. Desconecte el cable y retire el servomotor

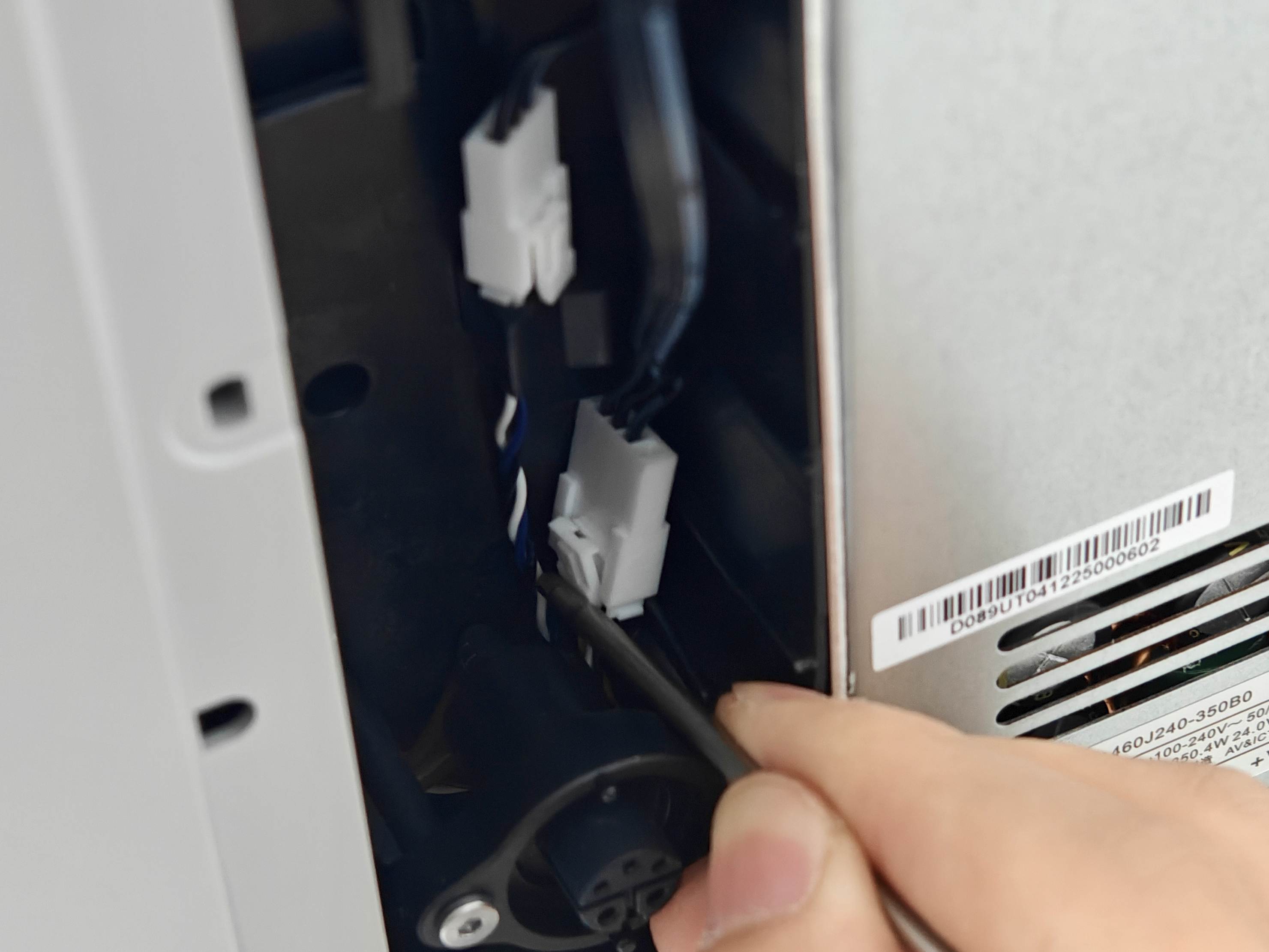

Al desconectar el cable, presione la lengüeta de liberación del conector mientras tira suavemente para evitar dañar el conector o el cable.
4. Retire el engranaje del servomotor

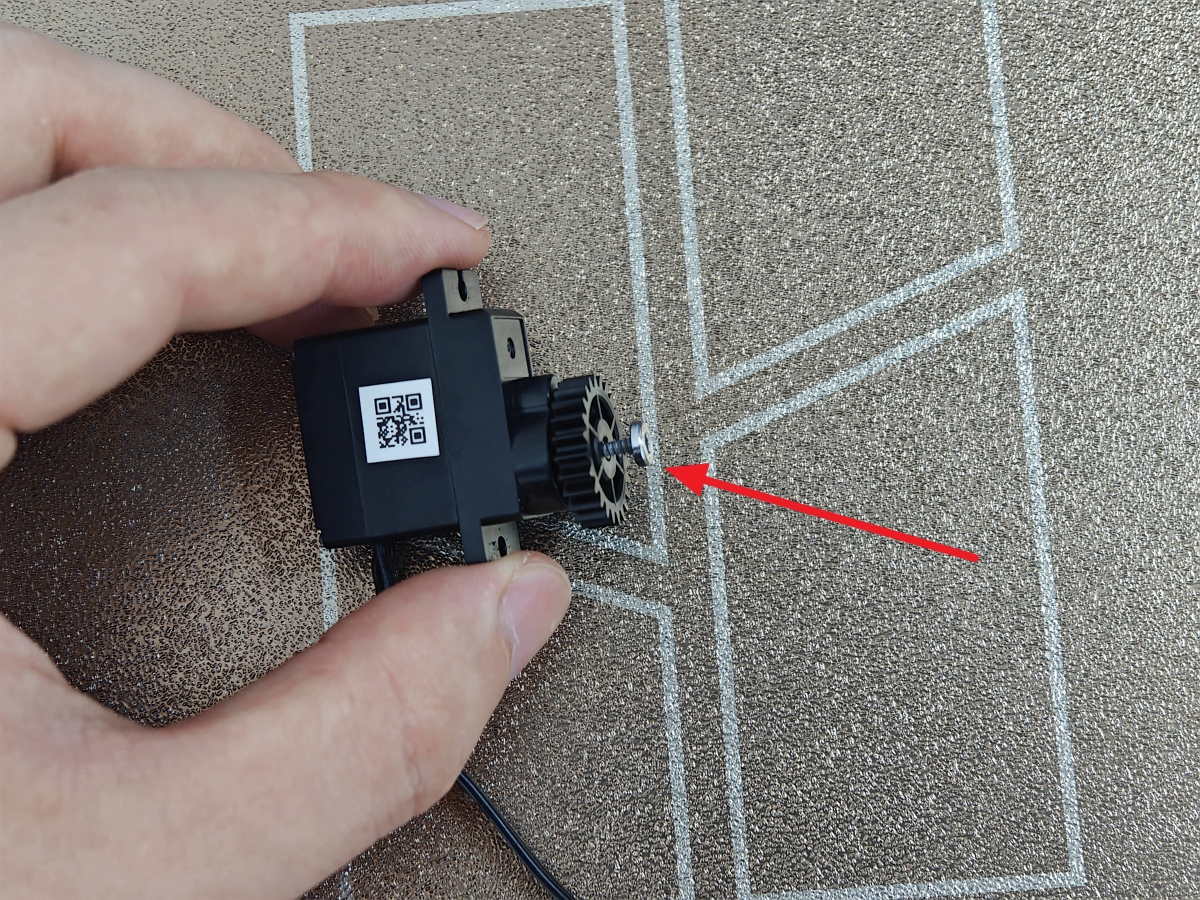

Después de retirar el servomotor, retire primero el tornillo fijo del eje del servomotor, luego desmonte el engranaje.

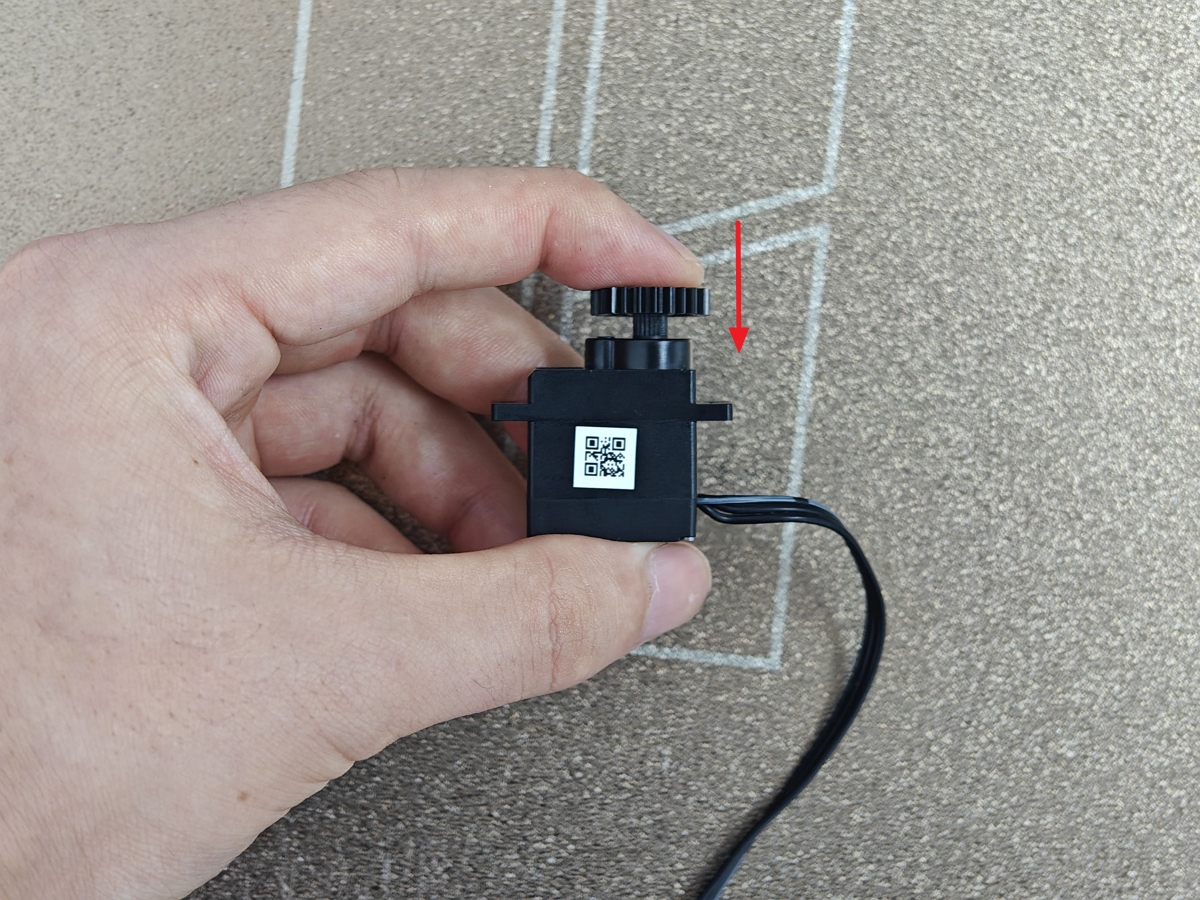

5. Instale el engranaje en el nuevo servomotor
Instale el engranaje en el eje del nuevo servomotor y fíjelo con el tornillo fijo.
Nota: Aplicar par moderado al apretar el tornillo. Una fuerza excesiva puede dañar los hilos, afectando la estabilidad y el mantenimiento futuro.
6. Instale el servomotor
Durante la instalación, eleve el engranaje activo del exhaustor de cámara hacia arriba mientras asegura que el exhaustor de cámara permanezca en posición cerrada. Mientras sostiene el engranaje en su lugar, instale los tornillos fijos.
Instale primero ambos tornillos superiores e inferiores sin apretarlos completamente. Después de posicionar ambos tornillos, apriételos uniformemente para garantizar una instalación estable sin desalineación.

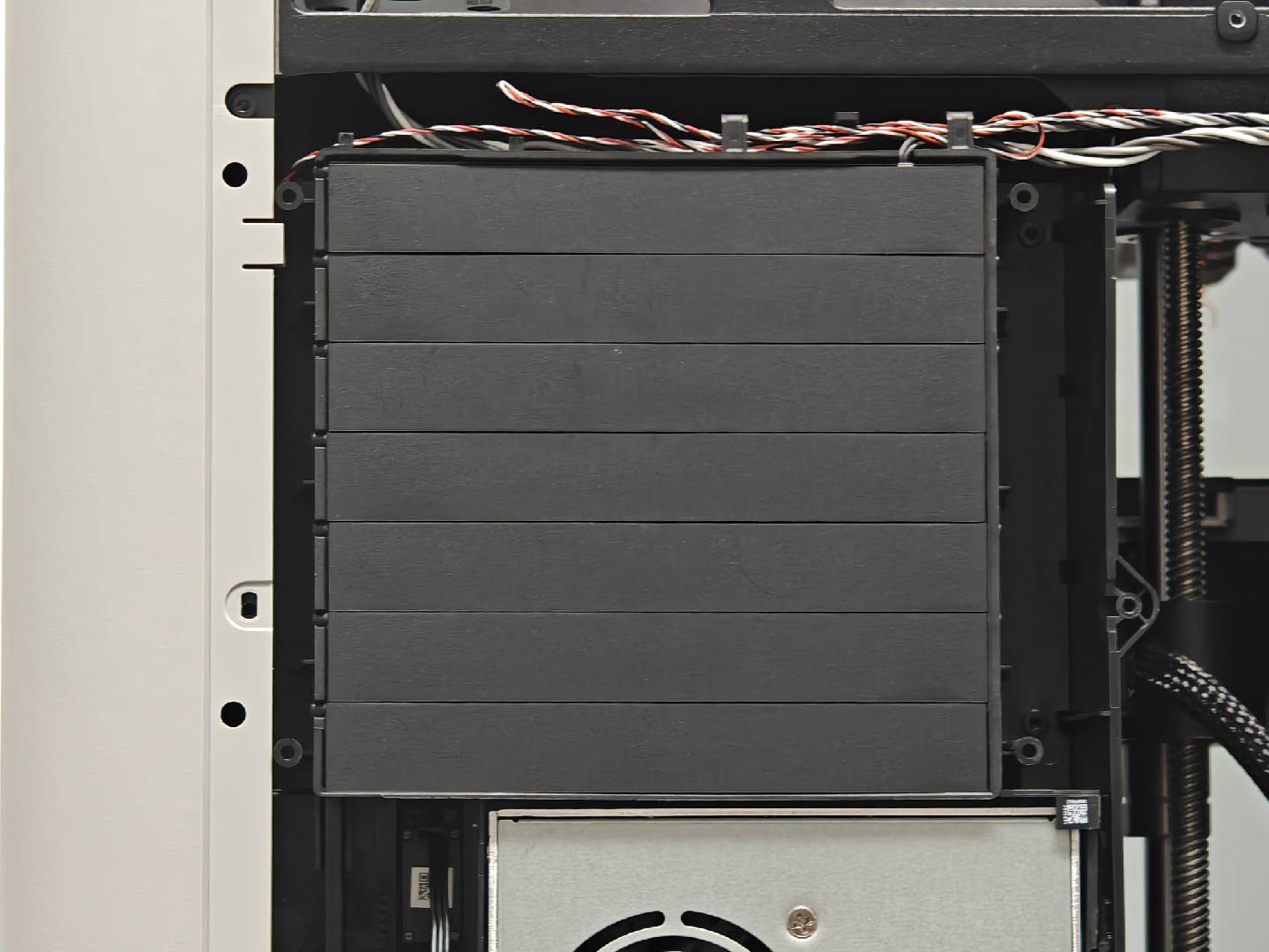

Nota: Asegúrese de que el cable del servomotor esté orientado hacia arriba y confirme que el exhaustor de cámara esté cerrado. Una instalación incorrecta puede causar saltos de pasos en el servomotor, impidiendo su apertura/cierre correcta.
7. Conecte el cable del servomotor
Inserte cuidadosamente el conector del cable hasta escuchar o sentir que el pasador plástico se engancha.
8. Instale la placa trasera
Después de completar todas las instalaciones, se recomienda omitir este paso y verificar la funcionalidad para confirmar que las funciones del servomotor funcionan correctamente antes de instalar la cubierta trasera de la impresora.
Verificar la funcionalidad
⚠️**¡Atención!** Después de la sustitución, si la compuerta del interruptor de filtro se mueve de manera anómala, por ejemplo: solo moviéndose en una dirección, quedando atascada o reportando un error,
Consulte las instrucciones de calibración de posición de engranaje.
Verificación del servomotor de la compuerta del interruptor de filtro

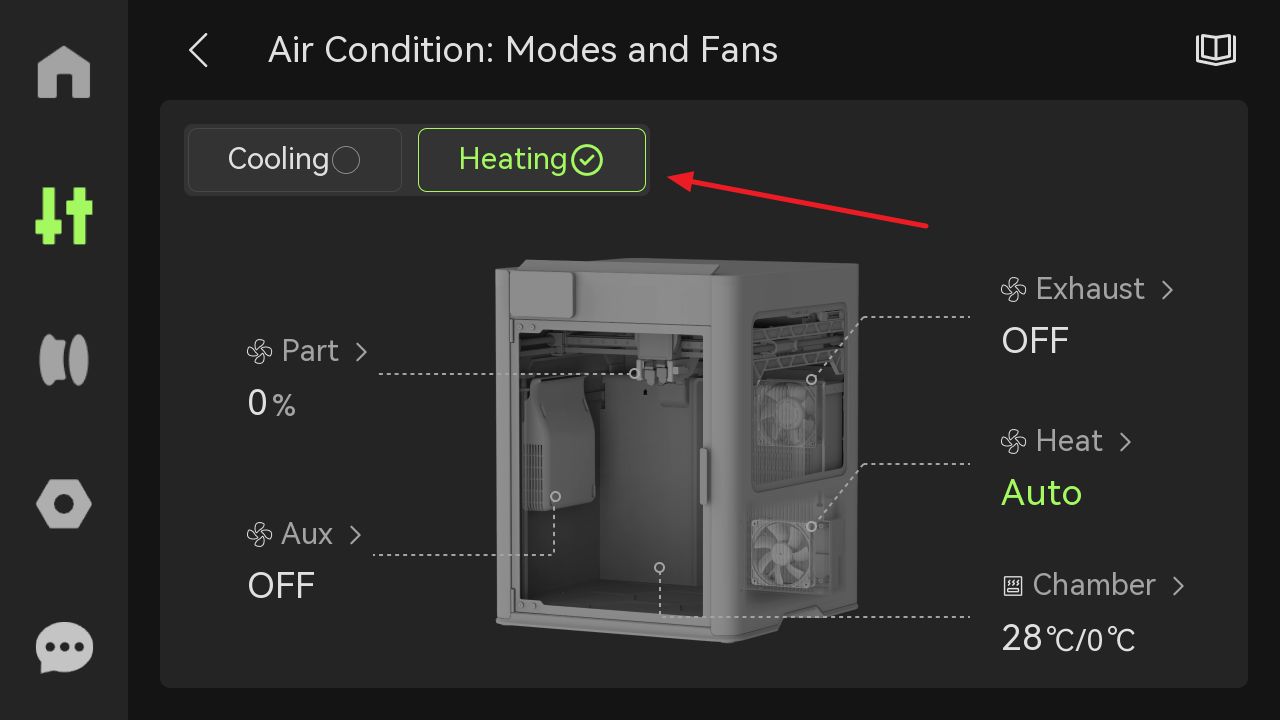

Encienda la impresora, acceda a la interfaz de control, seleccione Sistema de Gestión de Aire, luego establezca Modo de Enfriamiento en Calefacción. La instalación correcta se confirma observando el movimiento normal hacia arriba/hacia abajo de la compuerta del interruptor de filtro.
Si la compuerta no se mueve correctamente, consulte Pasos 7 y 8 para verificar:
- La compuerta estaba en su posición más alta durante la instalación
- El imán permanece horizontal con su extremo marcado en rojo orientado hacia el sensor Hall
Verificación del servomotor de la extracción de cámara
Encienda la impresora, navegue hasta Sistema de Gestión de Aire => Modo de Enfriamiento => Extracción. La instalación correcta se confirma observando el movimiento normal de apertura/cierre de la extracción de cámara.
Si la extracción de cámara no abre o cierra correctamente, consulte paso 6 para verificar lo siguiente:
- La extracción de cámara estaba en posición completamente cerrada durante la instalación
- El engranaje del servomotor se engancha correctamente con la cremallera de la extracción
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
