Reemplazar el conjunto de cables de impresora H2D (7-in-1)

Paquete de cables de la impresora (7 en 1)

El paquete de cables de la impresora contiene 7 tipos de cables. Al recibir el paquete de cables, no es necesario reemplazar todos los cables; solo reemplace los cables dañados que necesite reemplazar. Si el cable Hall del panel izquierdo está roto, puede reemplazar solo el cable Hall del panel izquierdo y mantener los demás cables como repuestos.

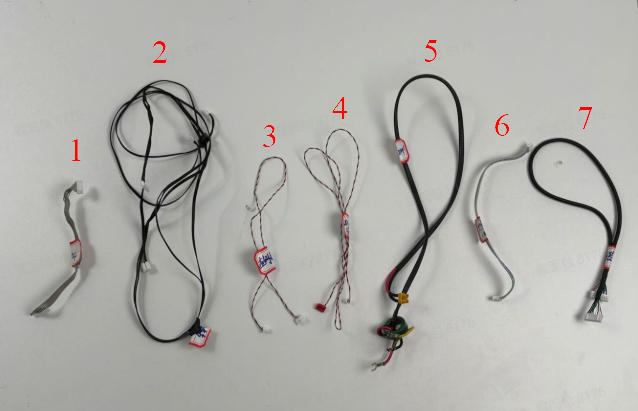

Los repuestos incluidos en el paquete de cables de la impresora son los siguientes:

Cable MC-AC
Cable del sensor Hall de detección del botón de parada de emergencia
Cable del sensor Hall del panel lateral izquierdo
Cable del sensor Hall del panel lateral derecho
Cable de alimentación para la placa MC
Cable de la placa de interfaz de 4 pines
Cable de buffer

Herramientas y materiales necesarios

Nuevo paquete de cables de la impresora (7 en 1)
Llave Allen H2.0
Llave Allen H1.5

Advertencia de seguridad

¡IMPORTANTE! Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónica de la impresora y los cables del cabezal. Apague la impresora y desconecte la alimentación para evitar que se produzca un cortocircuito, lo que podría dañar los componentes electrónicos y generar riesgos de seguridad. Al realizar mantenimiento o solución de problemas en la impresora, verifique la temperatura del hotend y la cama caliente. No operar la impresora a alta temperatura. Si es necesario operar la impresora a alta temperatura, use guantes resistentes al calor para garantizar un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la ejecución de esta guía, haga clic aquí para contactar al soporte técnico en línea (horario de servicio 9:00-21:00); responderemos oportunamente y brindaremos la asistencia que necesite.

Reemplazar el cable MC-AC

Retirar el cable MC-AC

Paso 1: Retirar el panel trasero

Puede consultar esta Wiki para retirar el panel trasero H2D:

Reemplazar el panel trasero H2D

Paso 2: Retirar el conducto de purga

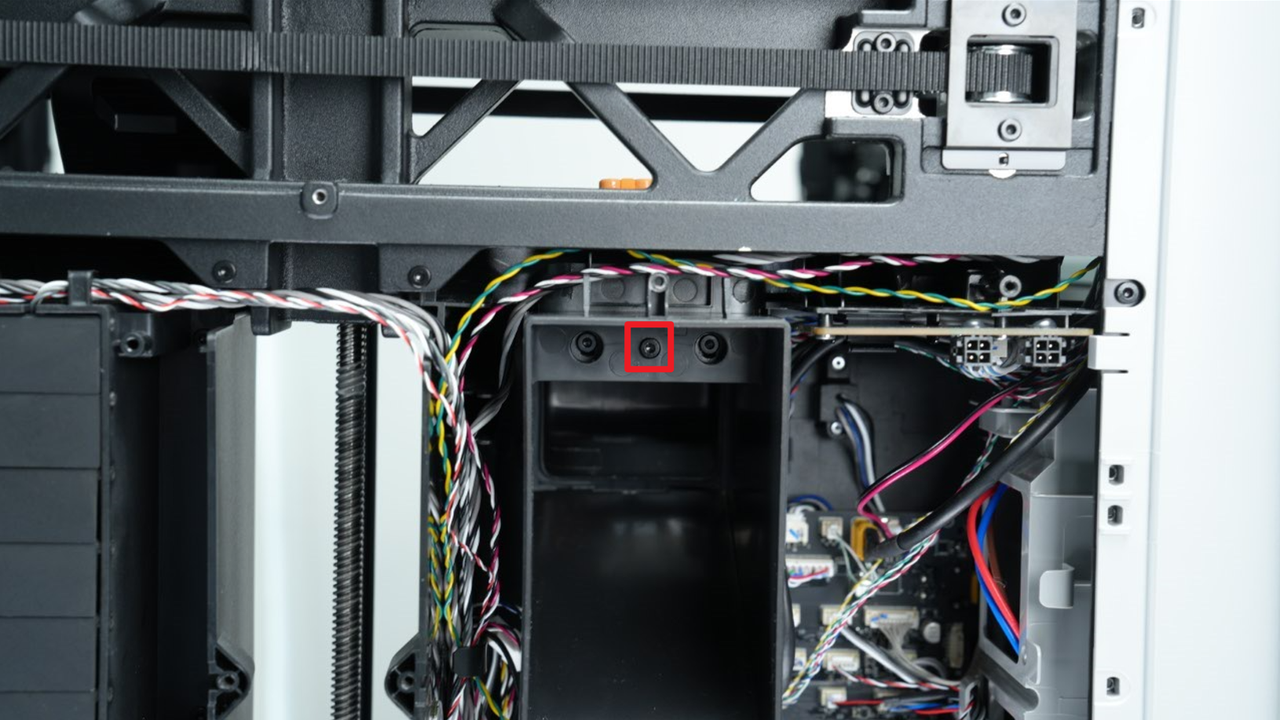

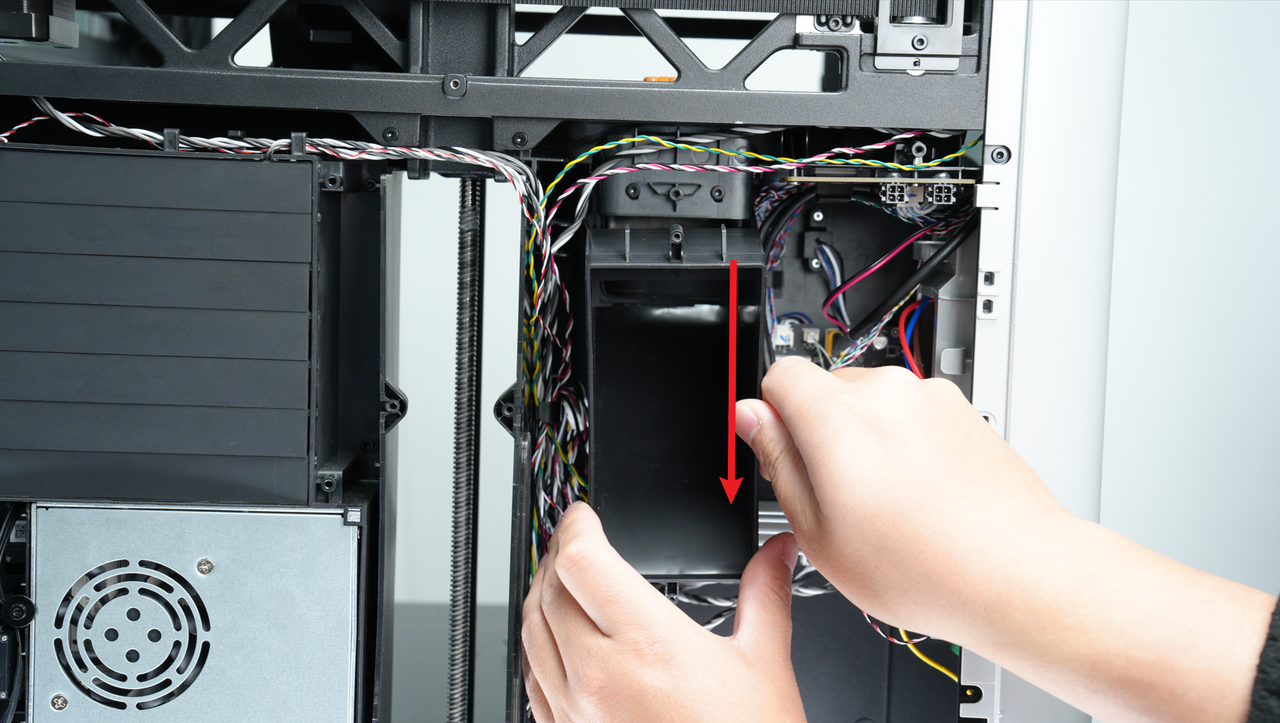

Use una llave Allen H2.0 para retirar un tornillo (BT3x8), luego extraiga el conducto de purga hacia abajo hasta que se visualicen las dos hebillas del conducto, después retire el conducto de purga hacia afuera.

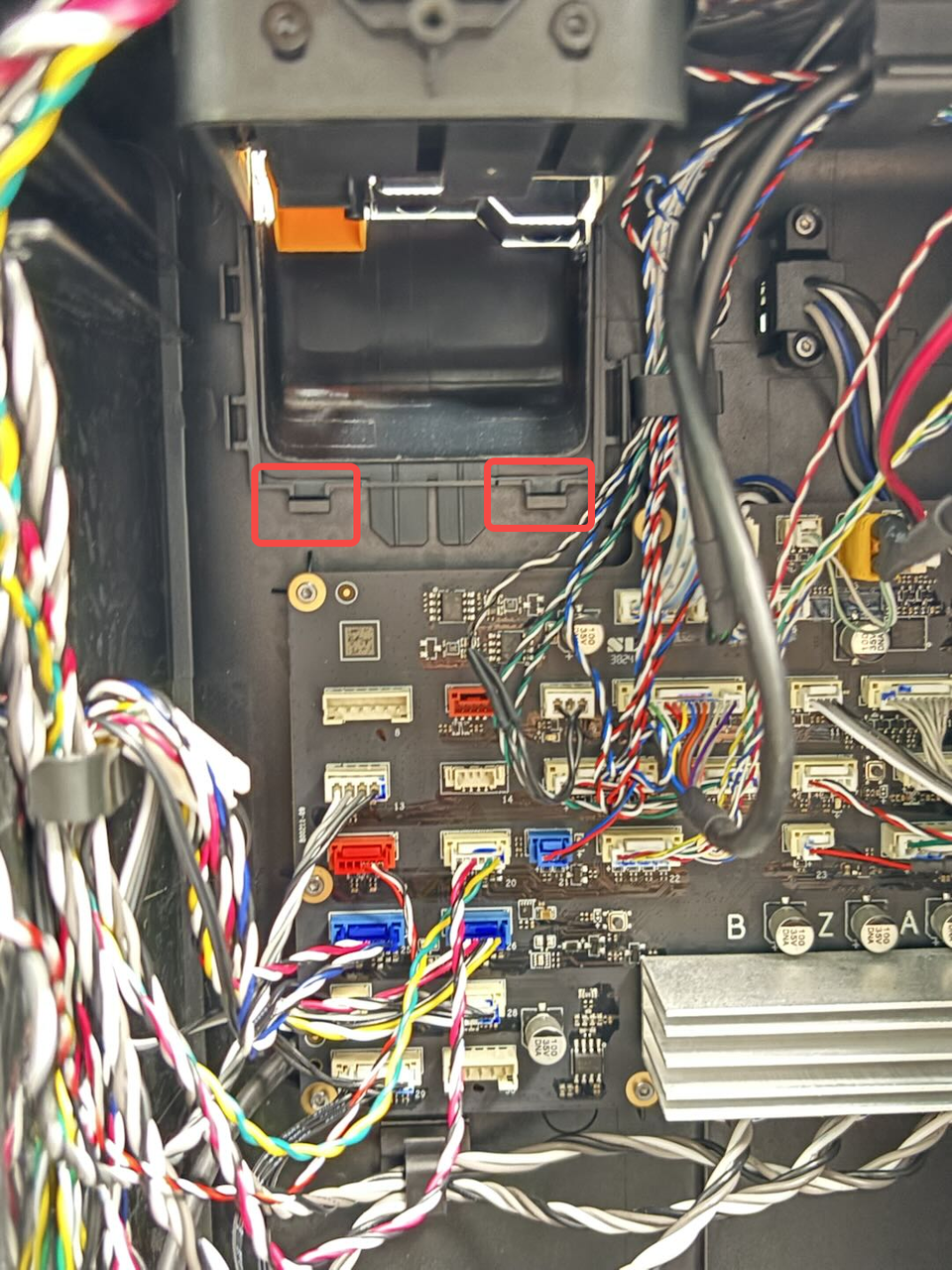

Además de los tornillos en la parte superior del conducto de purga, también hay dos hebillas en la parte inferior para fijación.

Paso 3: Retirar la cubierta de la placa AC

Reemplazar la placa AC/cubierta

Paso 4: Retirar el cable MC-AC

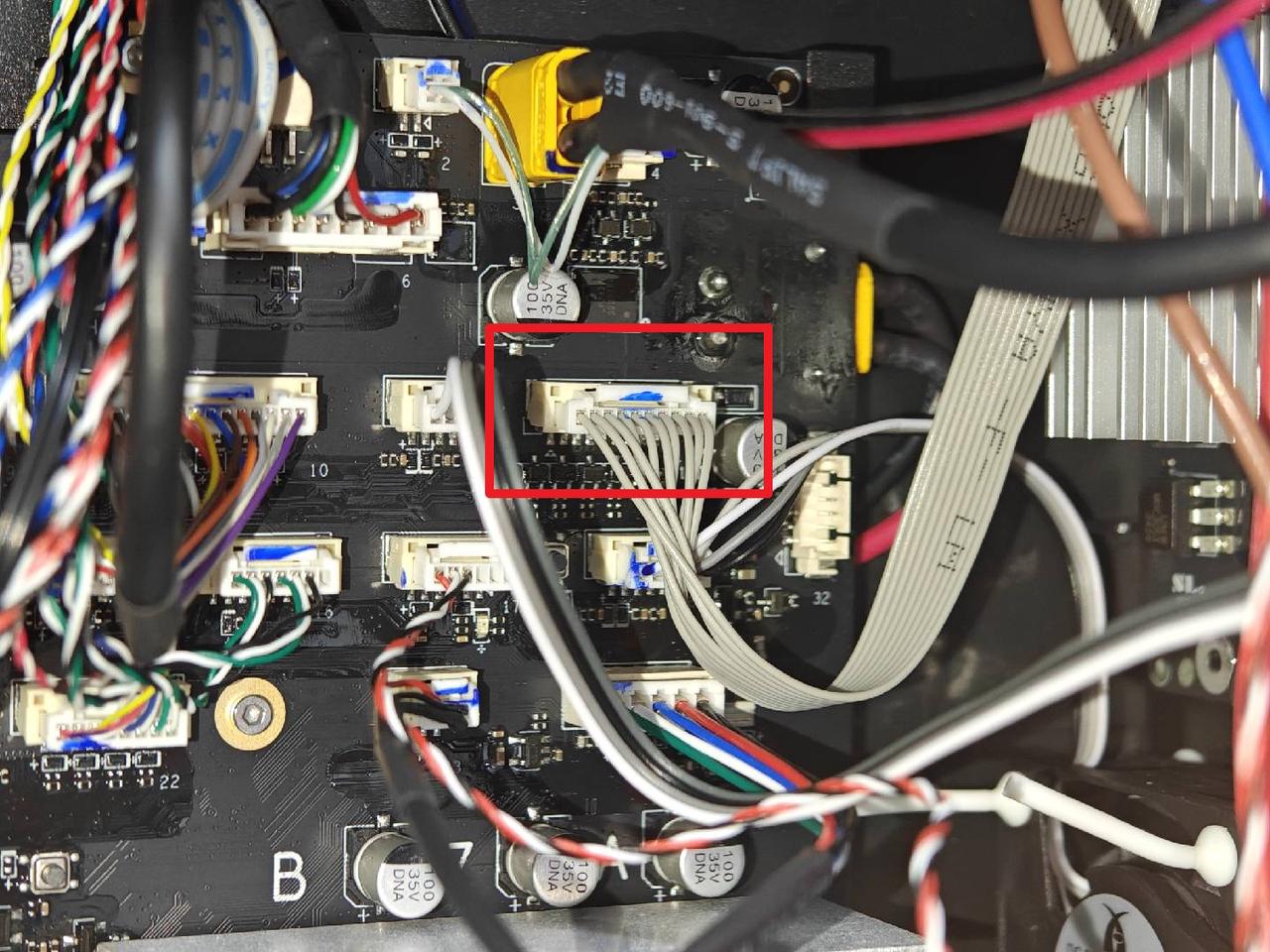

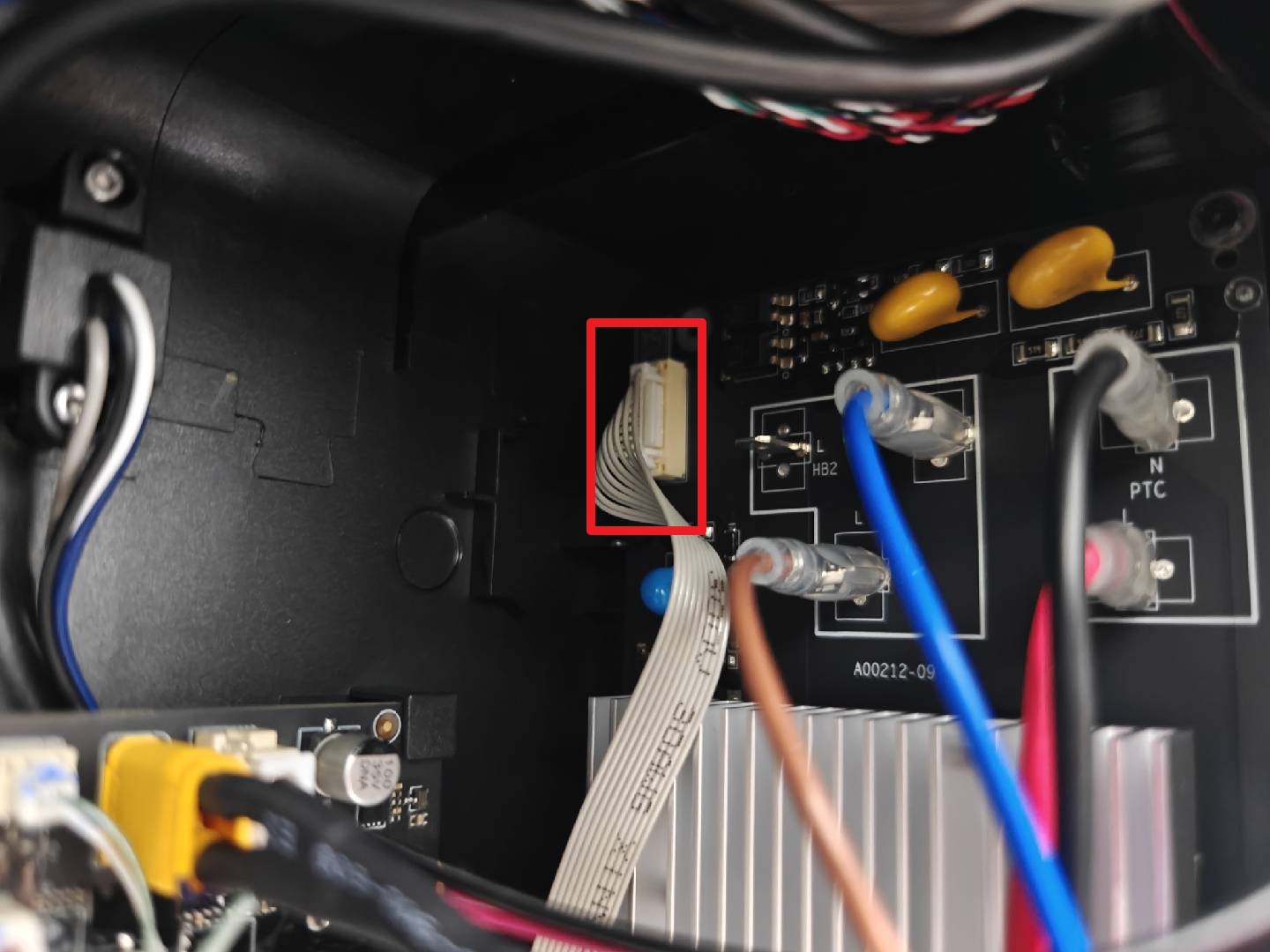

Desconecte el cable MC-AC de la placa MC y la placa AC, luego retire el cable MC-AC.

Instalar el cable MC-AC

Paso 1: Conectar el cable MC-AC

Conecte nuevamente el cable MC-AC a la placa MC y la placa AC.

Paso 2: Instalar la cubierta de la placa AC

Puede consultar esta Wiki para reemplazar la placa AC/cubierta:

Reemplazar la placa AC/cubierta

Paso 3: Instalar el conducto de purga

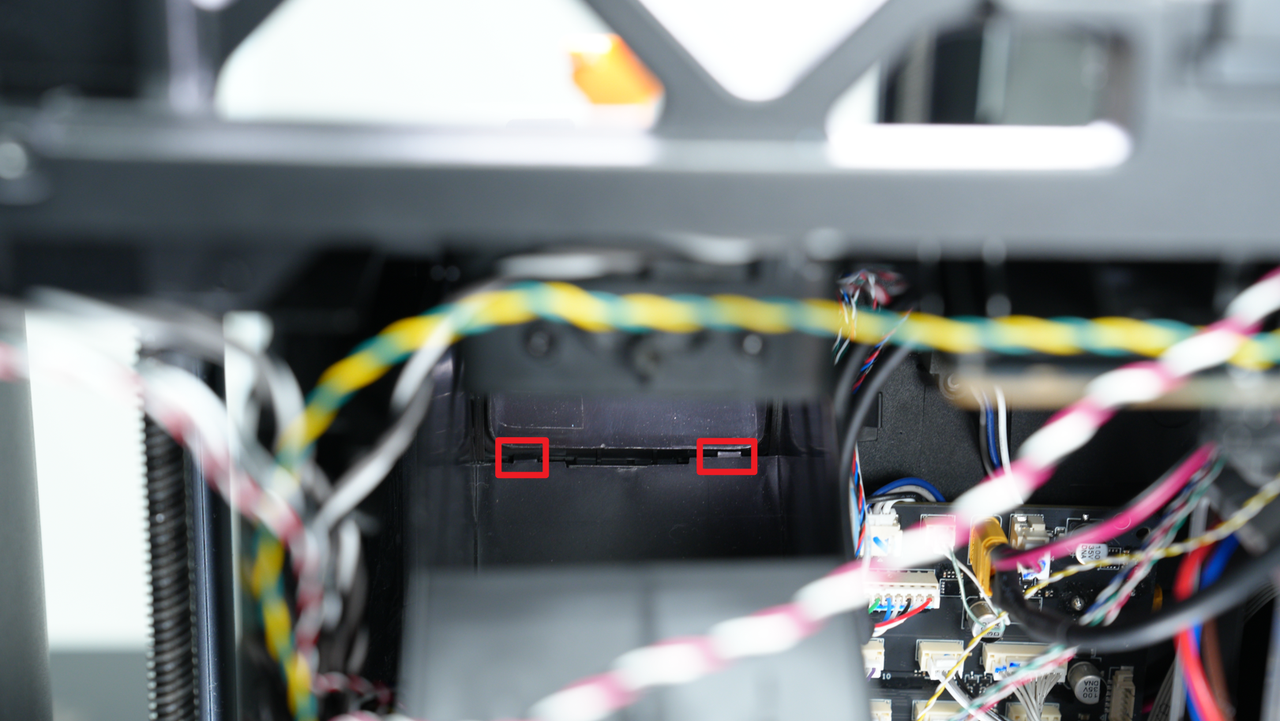

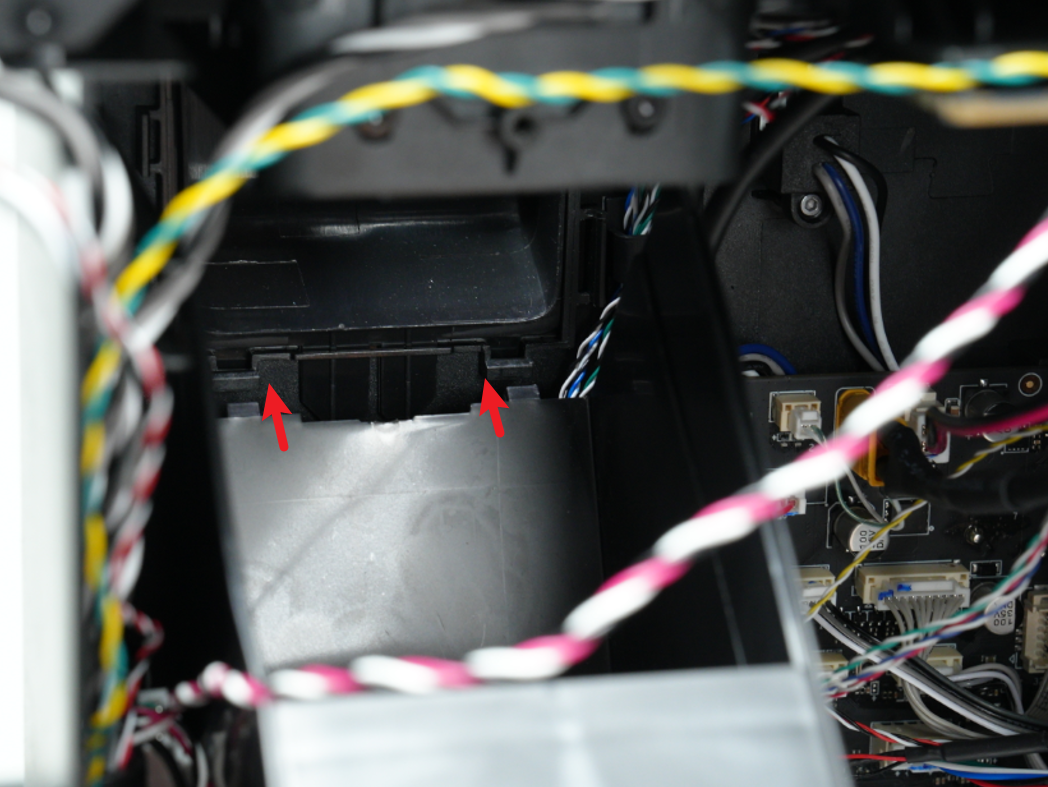

Alinee las dos hebillas en la parte inferior del conducto de purga con los dos agujeros en la parte interior de la cubierta;

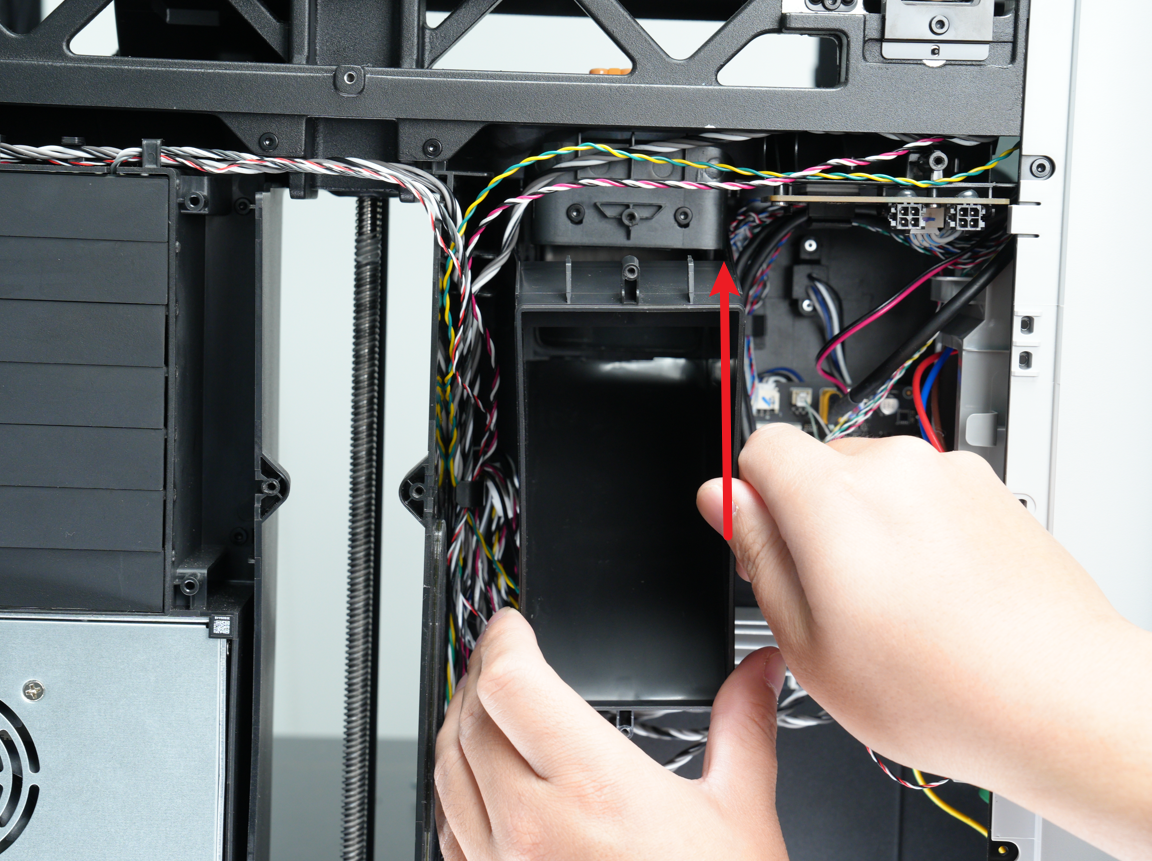

Luego fije el conducto de purga hacia arriba, asegurándose de que la hebillas inferior estén en la parte interior de la cubierta. Sostenga la parte superior del conducto de purga con la mano, alinee los agujeros de tornillo en la parte superior del conducto de purga y finalmente apriete un tornillo fijo con una llave Allen H2.0. Atie los cables amarillo-verde y rojo-blanco detrás de los sujetacables en la parte superior del conducto de purga.

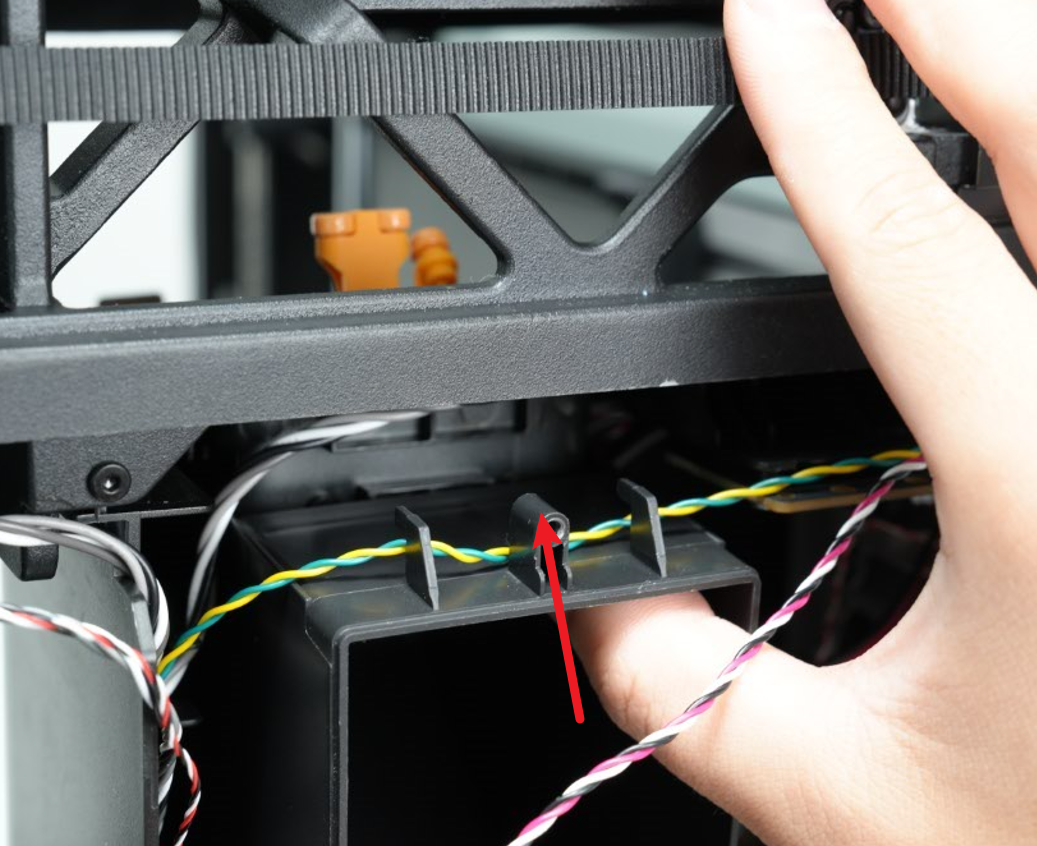

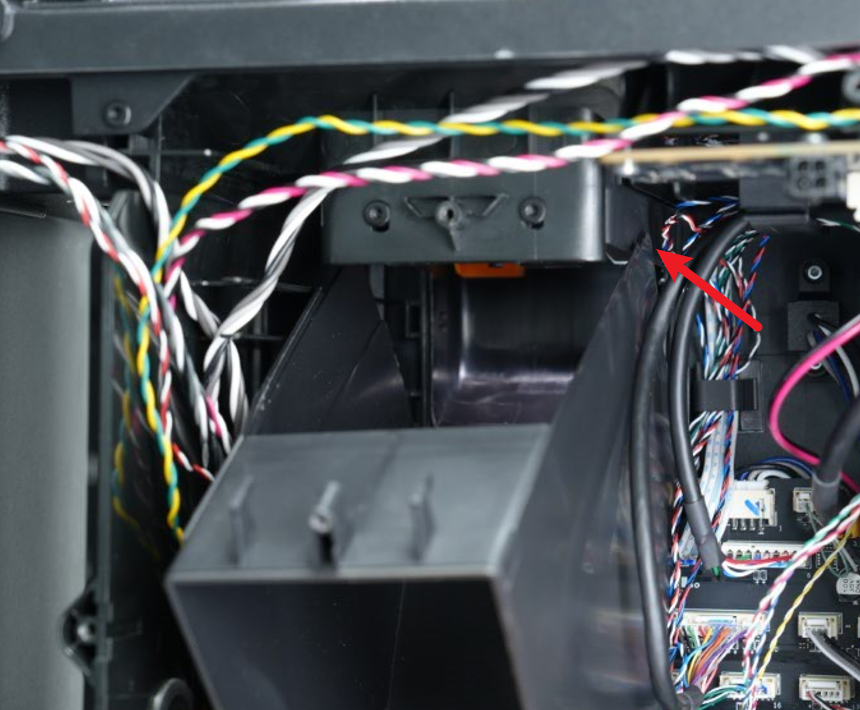

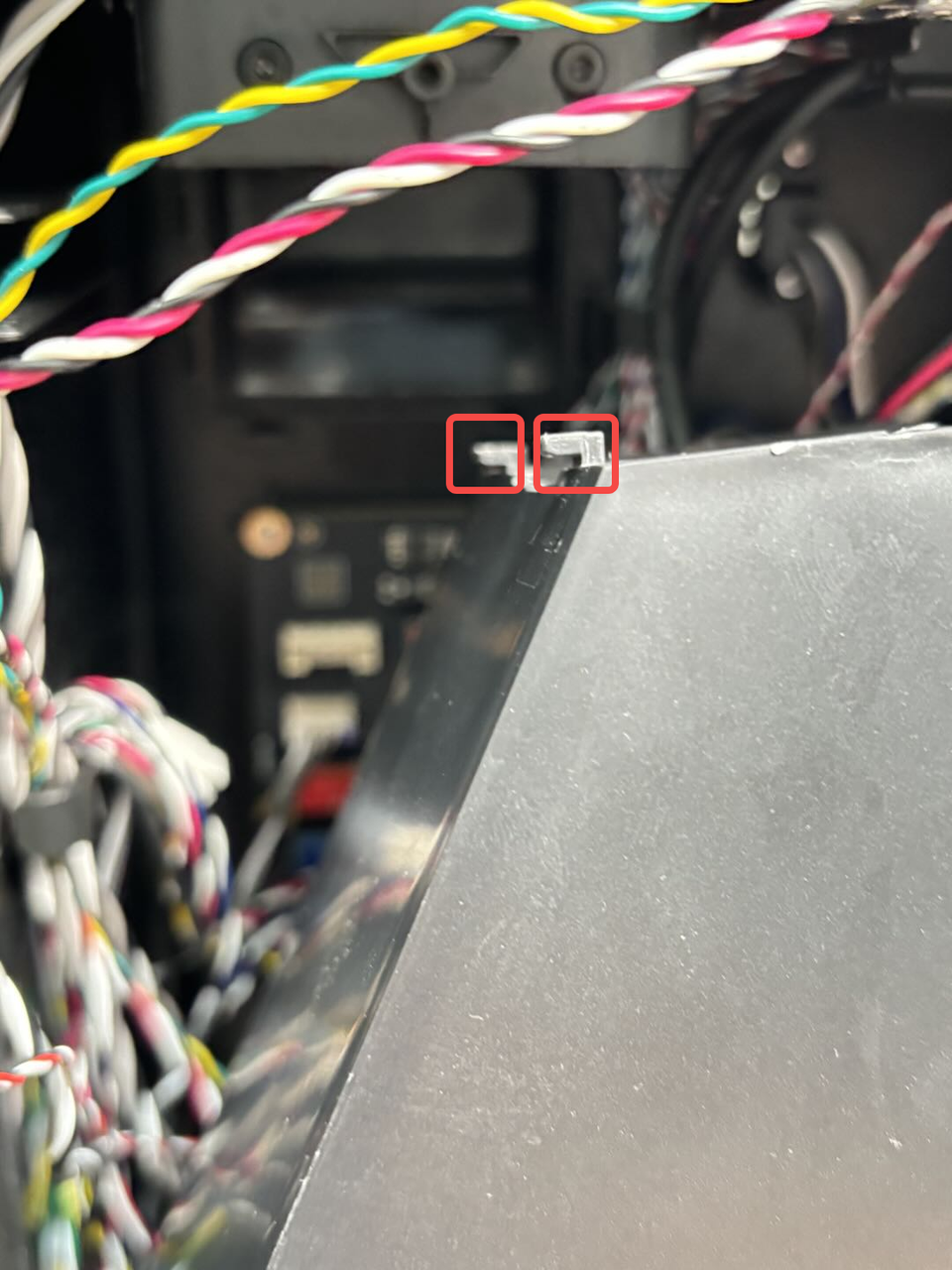

Nota: Al instalar el conducto de purga, es necesario asegurarse de que las dos hebillas laterales queden hacia el exterior de la cubierta. Si las hebillas quedan hacia el interior, es posible que no se instale correctamente.

Paso 4: Instalar el panel trasero

Puede consultar esta Wiki para instalar el panel trasero H2D:

Reemplazar el panel trasero H2D

Reemplazar el cable del sensor Hall de detección del botón de parada de emergencia

Retirar el cable del sensor Hall de detección del botón de parada de emergencia

Paso 1: Retirar el panel trasero

Puede consultar esta Wiki para retirar el panel trasero H2D:

Reemplazar el panel trasero H2D

Paso 2: Retirar el conducto de purga

Además de los tornillos en la parte superior del conducto de purga, también hay dos hebillas en la parte inferior para fijación.

Paso 3: Retirar el cable del sensor Hall

Voltee la impresora boca abajo y colóquela suavemente sobre la mesa de trabajo.

Debido a que la impresora es pesada, se recomienda que dos personas realicen la operación para evitar daños.

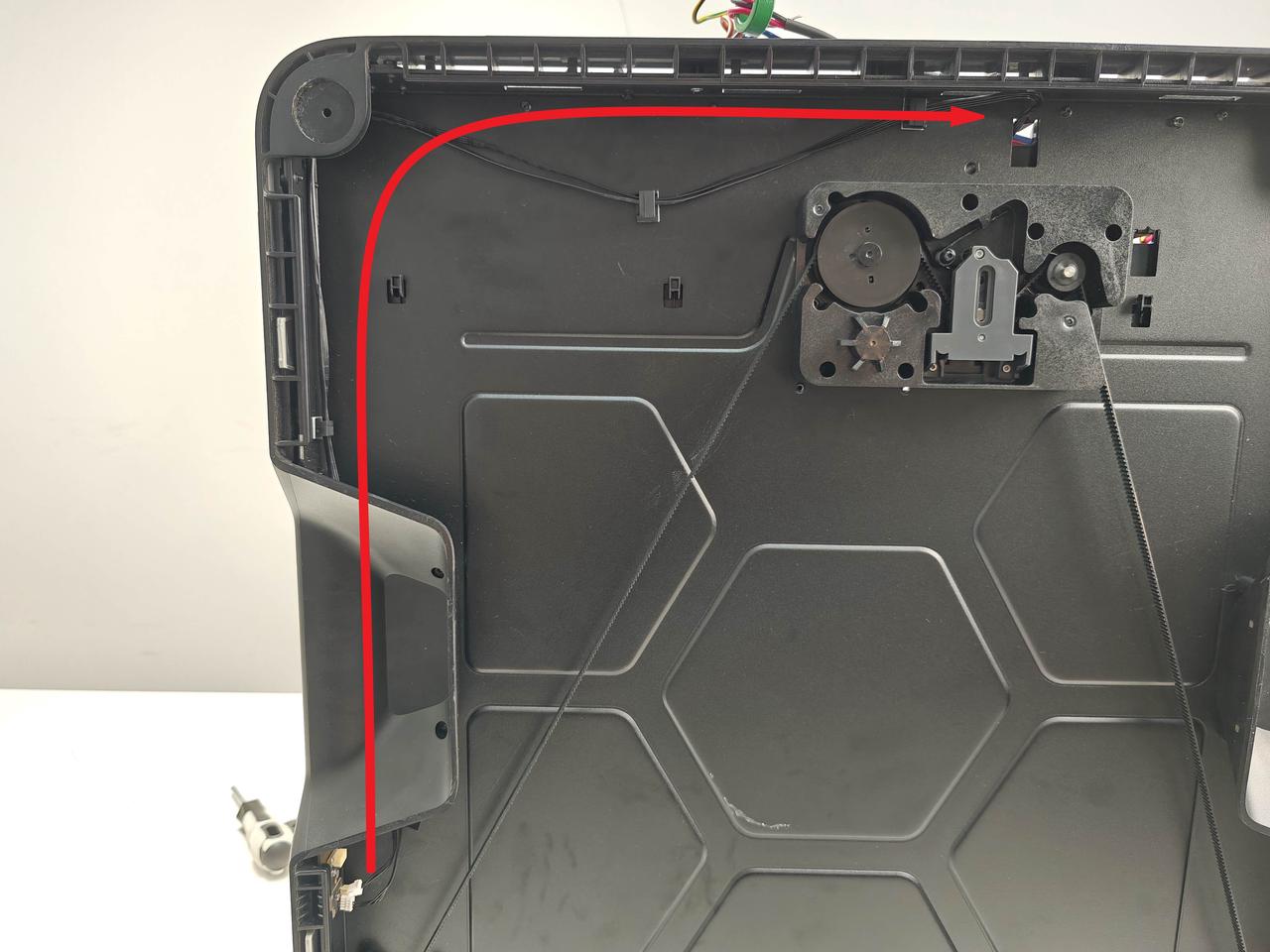

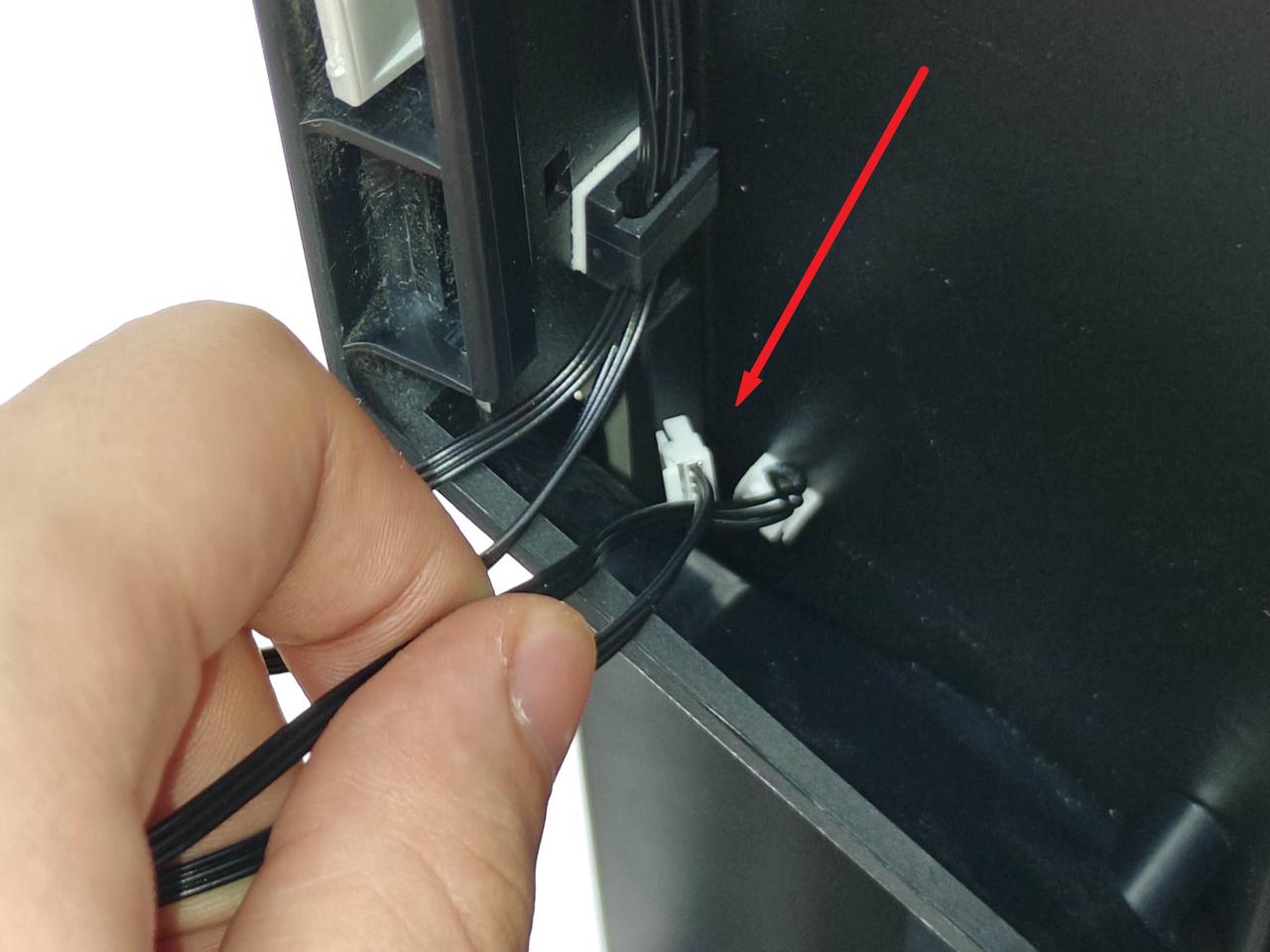

Desconecte el cable Hall en la parte inferior y extraiga el cable desde la carcasa inferior siguiendo esta ruta.

Nota: Si el espacio en la esquina no permite la extracción normal, retire el organizador de cables y vuelva a extraerlo.

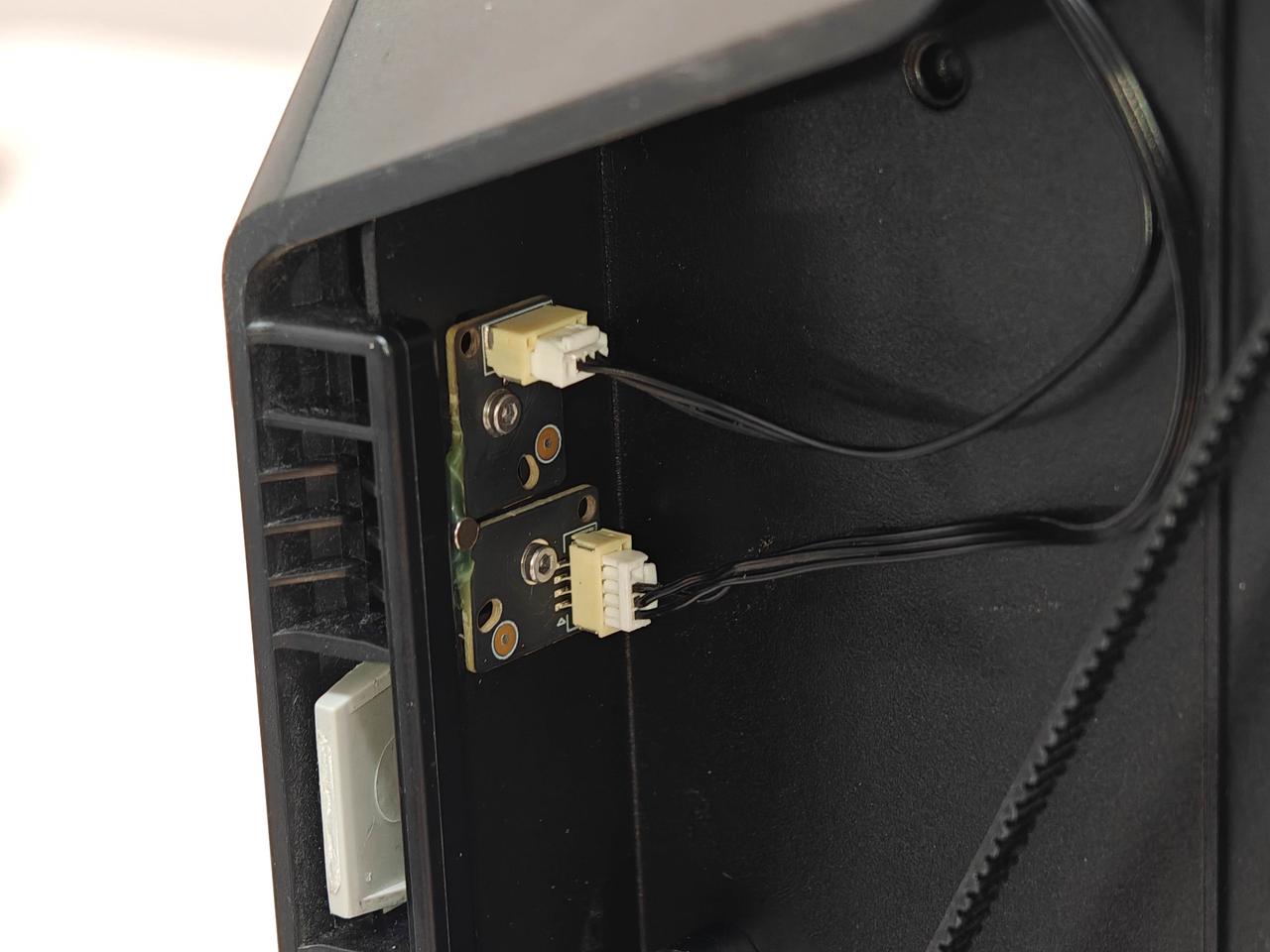

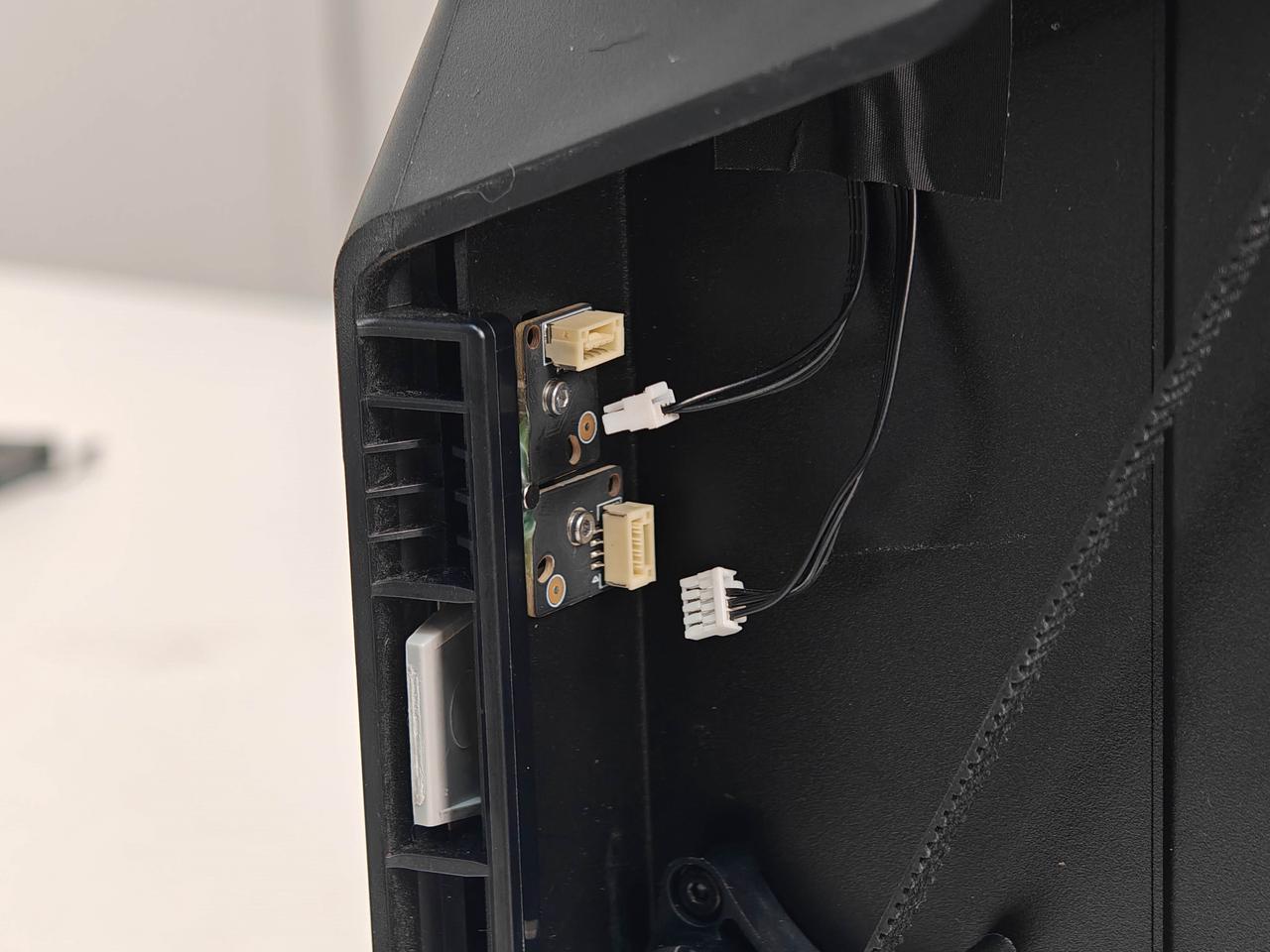

Desconecte los dos conectores de cable para retirar completamente el cable del tablero del sensor Hall.

Instalar el cable del sensor Hall de detección del botón de parada de emergencia

Paso 1: Conectar el cable del sensor Hall

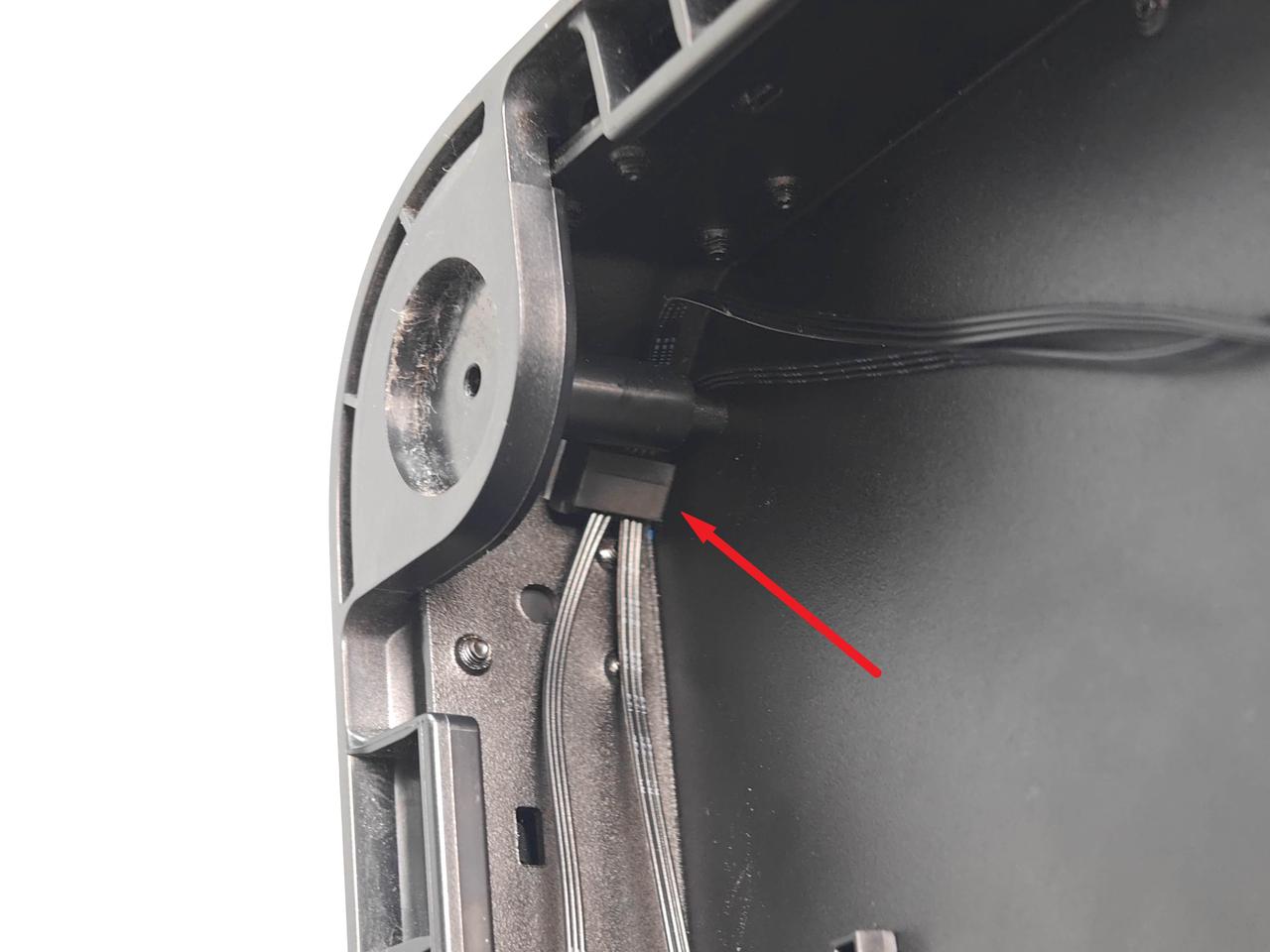

Conecte los dos conectores de cable aquí.

Pase el cable por el agujero inferior y sujete el cable en el organizador de cables siguiendo la ruta.

Conecte el conector de cable al tablero del sensor Hall.

Paso 2: Instalar el conducto de purga

Alinee las dos hebillas en la parte inferior del conducto de purga con los dos agujeros en la parte interior de la cubierta;

Luego fije el conducto de purga hacia arriba, asegurándose de que la hebillas inferior estén en la parte interior de la cubierta. Sostenga la parte superior del conducto de purga con la mano, alinee los agujeros de tornillo en la parte superior del conducto de purga y finalmente apriete un tornillo fijo con una llave Allen H2.0. Atie los cables amarillo-verde y rojo-blanco detrás de los sujetacables en la parte superior del conducto de purga.

Paso 3: Instalar el panel trasero

Puede consultar esta Wiki para instalar el panel trasero H2D:

Reemplazar el panel trasero H2D

Reemplazar el cable Hall del panel izquierdo

Retirar el cable sensor Hall del panel lateral izquierdo

Paso 1: Retirar el panel trasero y el panel lateral izquierdo

Al reemplazar el cable Hall del panel lateral izquierdo, primero debe retirar el panel trasero y el panel lateral izquierdo. Puede consultar esta Wiki para retirar el panel trasero y el panel lateral izquierdo: reemplazar panel lateral

Paso 2: Retirar el cable

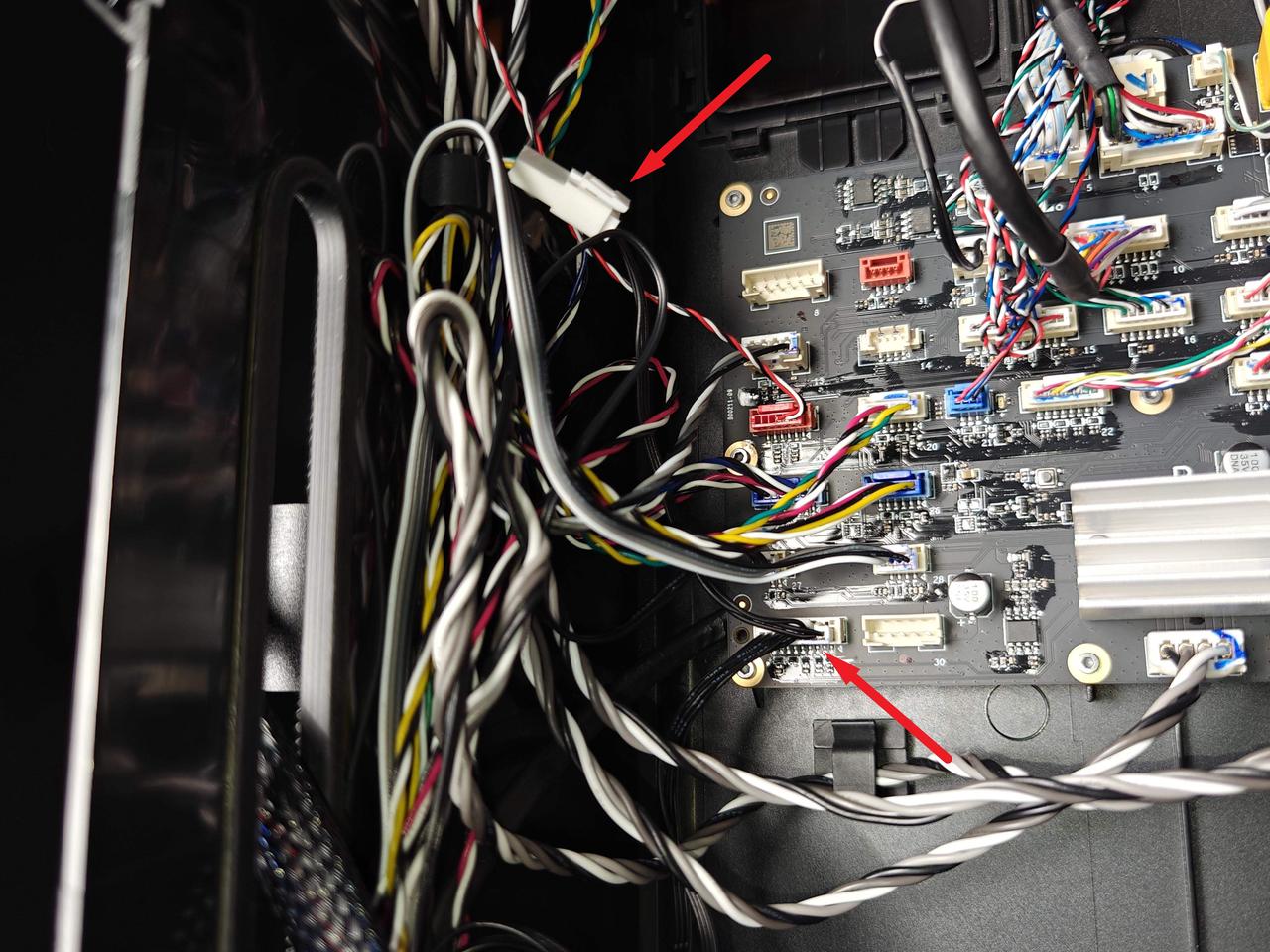

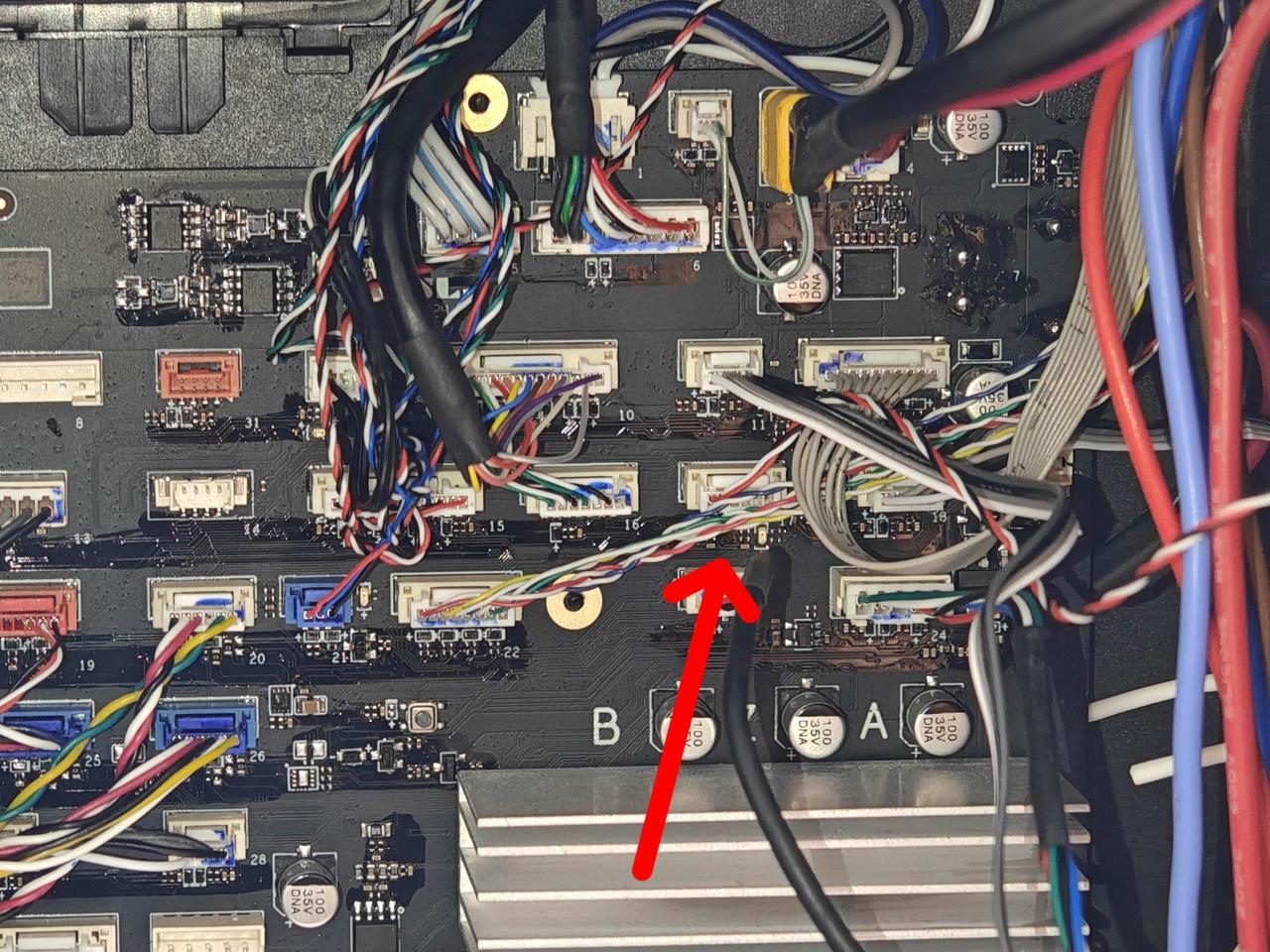

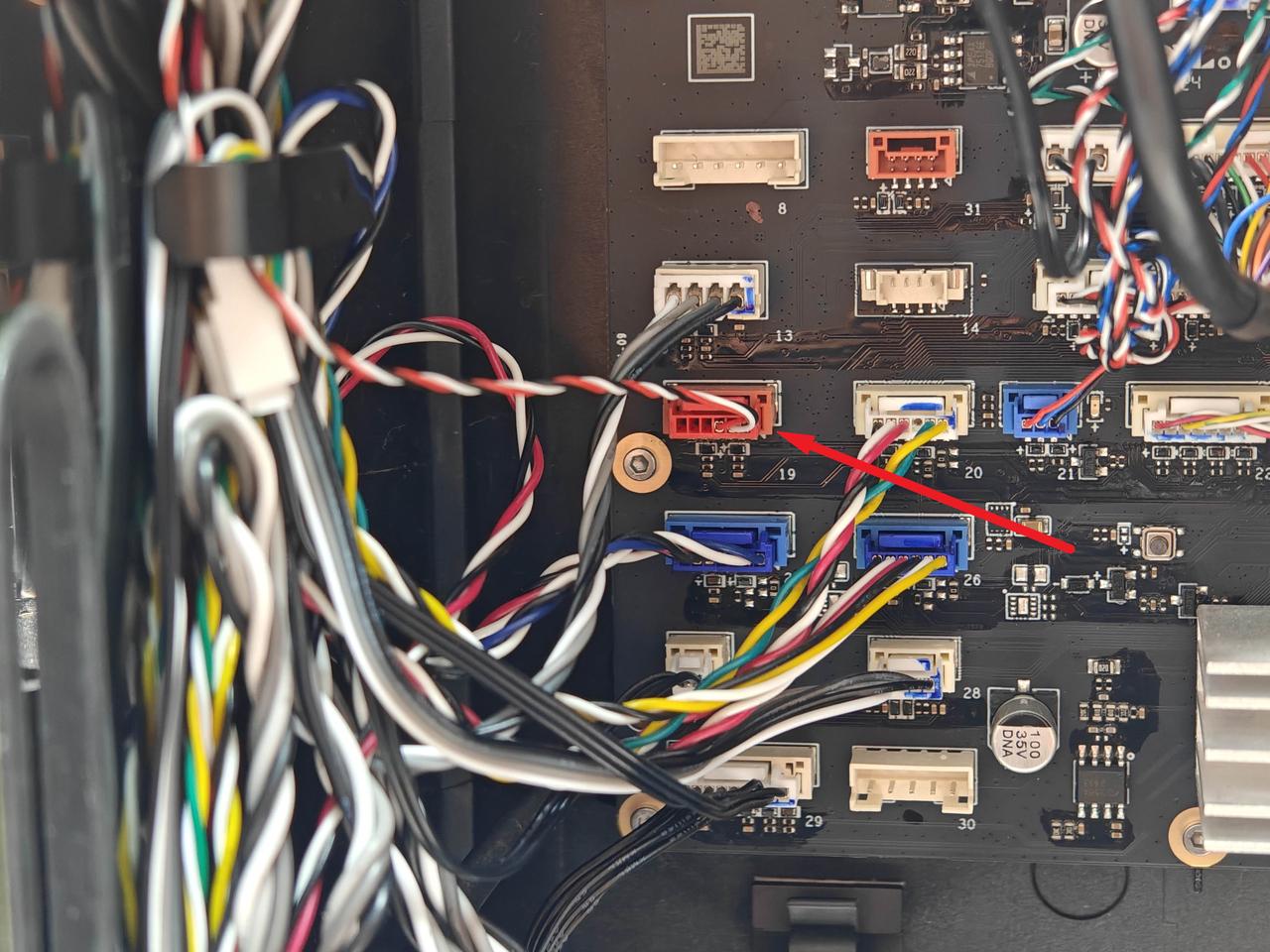

Desconecte el cable sensor Hall del panel lateral izquierdo en la placa MC (cable negro-blanco-rojo); extraiga el cable sensor Hall del panel lateral izquierdo de la impresora.

Nota: El extremo conectado al panel lateral izquierdo se retiró en el "Paso 1"

Instalar el cable sensor Hall del panel lateral izquierdo

Paso 1: Conectar el cable

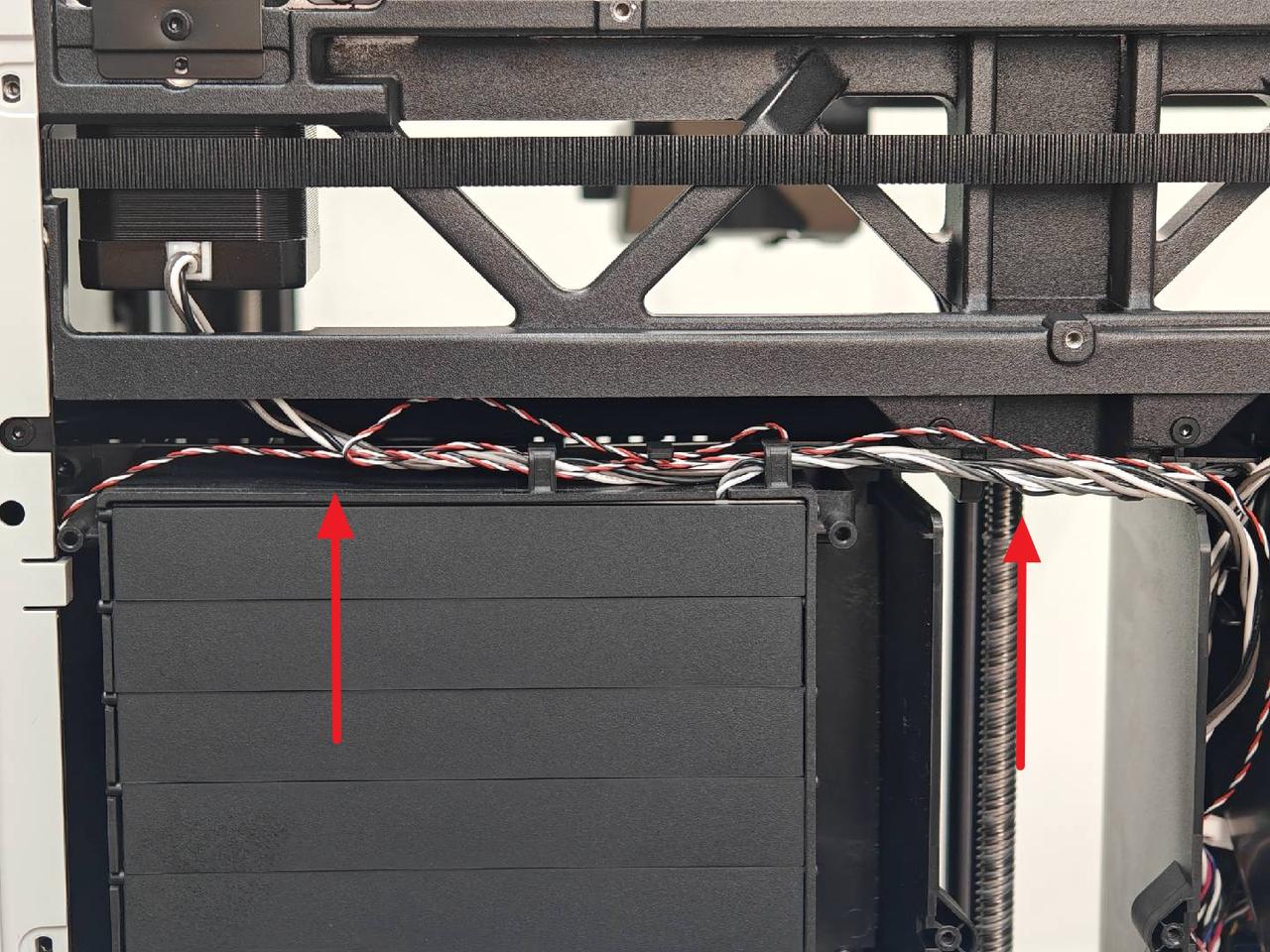

Pase el cable sensor Hall del panel lateral izquierdo por la brecha de la impresora y conéctelo a la placa MC.

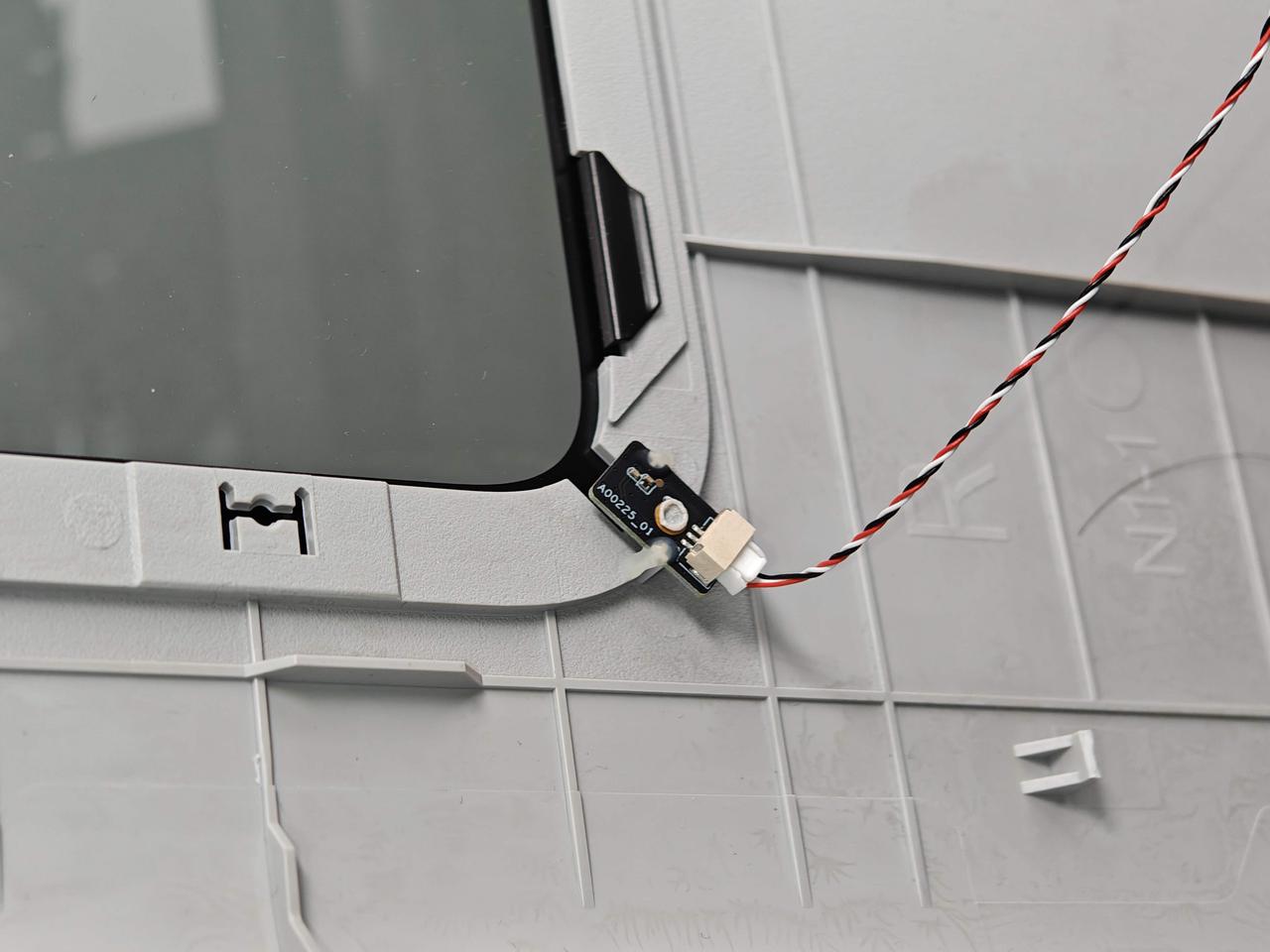

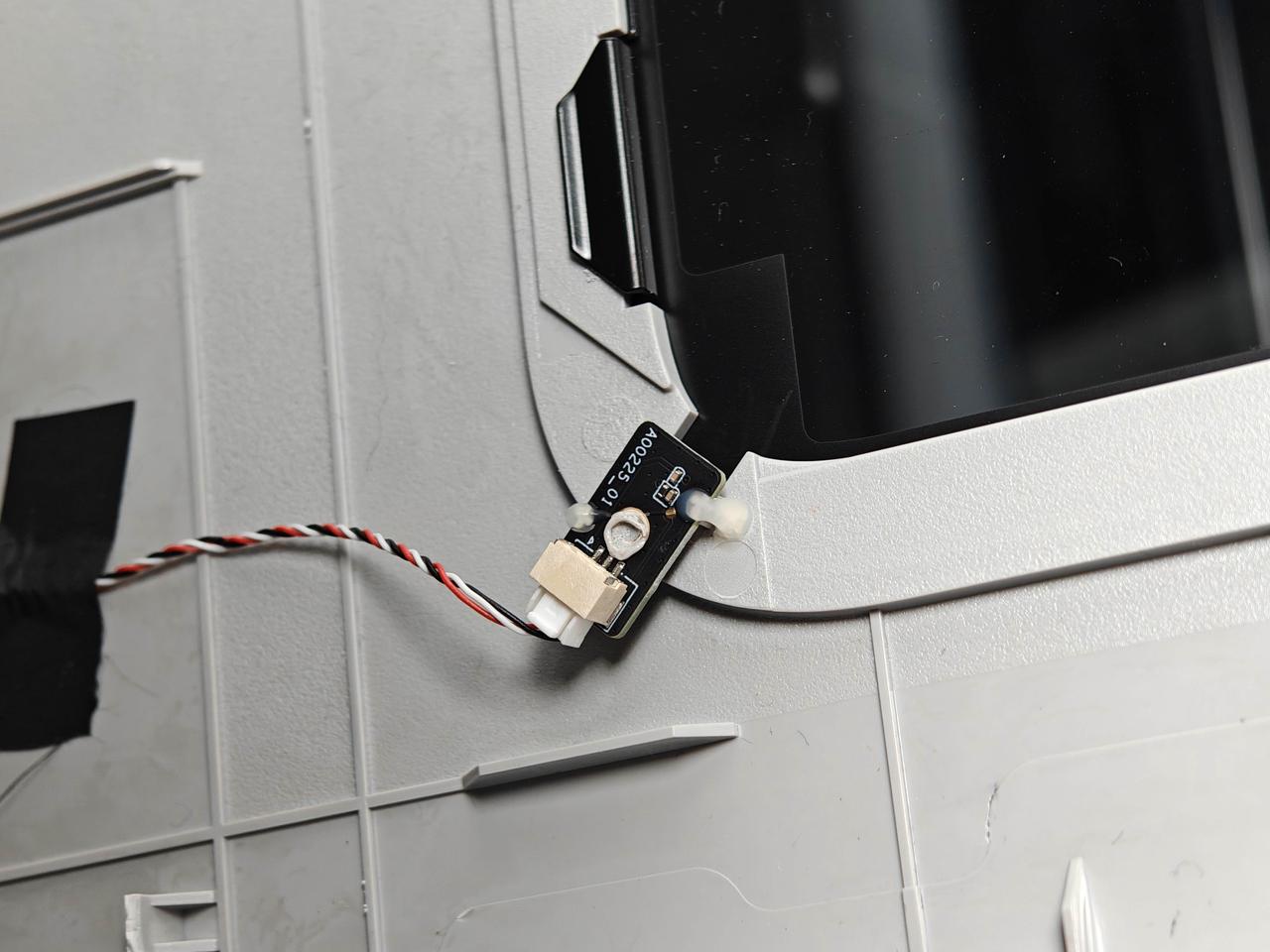

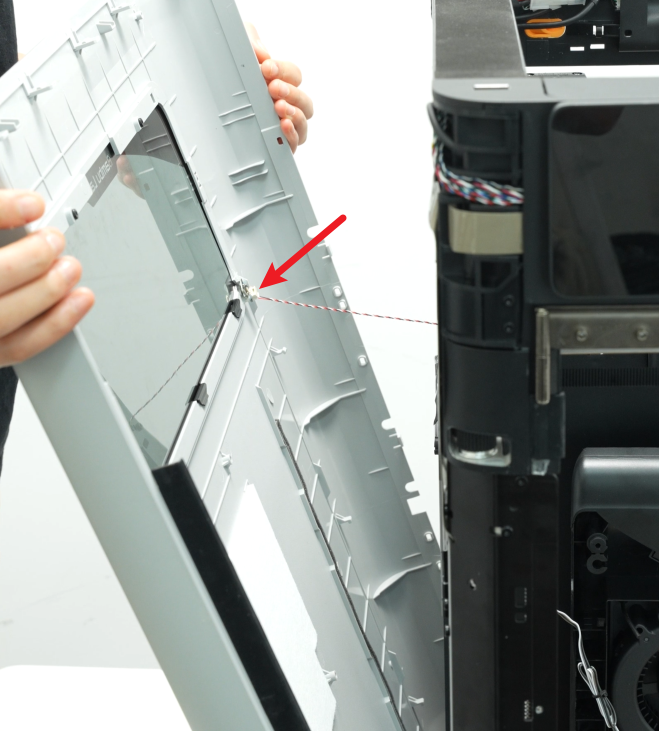

Nota: Conecte el otro extremo al panel lateral izquierdo e inserte el cable en el sujetacables de la cubierta del cable de la placa AC en el Paso 2.

Paso 2: Instalar el panel lateral izquierdo y el panel trasero

Puede consultar esta Wiki para instalar el panel lateral izquierdo y el panel trasero:

Reemplazar el panel lateral

Reemplazar el panel trasero H2D

Reemplazar el cable Hall del panel derecho

Retirar el cable sensor Hall del panel lateral derecho

Paso 1: Retirar el panel trasero y el panel lateral derecho

Al reemplazar el cable Hall del panel lateral derecho, primero debe retirar el panel trasero y el panel lateral derecho. Puede consultar esta Wiki para retirar el panel trasero y el panel lateral derecho: Reemplazar panel lateral

Paso 2: Retirar el cable

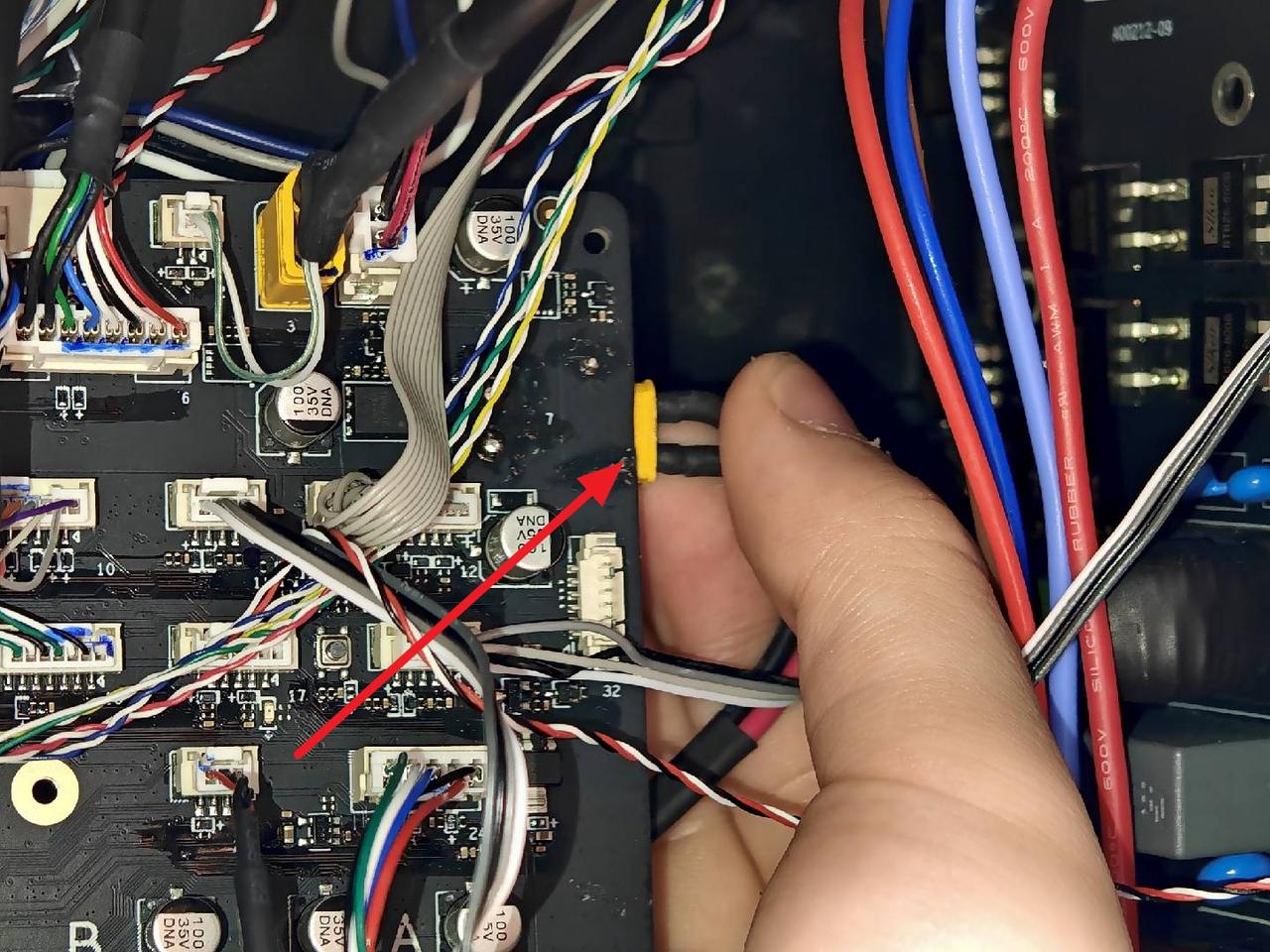

Desconectar el cable del sensor Hall del panel lateral derecho en la placa MC （cable negro-blanco-rojo）; extraer el cable del sensor Hall del panel lateral derecho de la impresora.

Nota: El extremo conectado al panel lateral derecho fue retirado en "Paso 1"

Instalar el cable del sensor Hall del panel lateral derecho

Paso 1: Conectar el cable

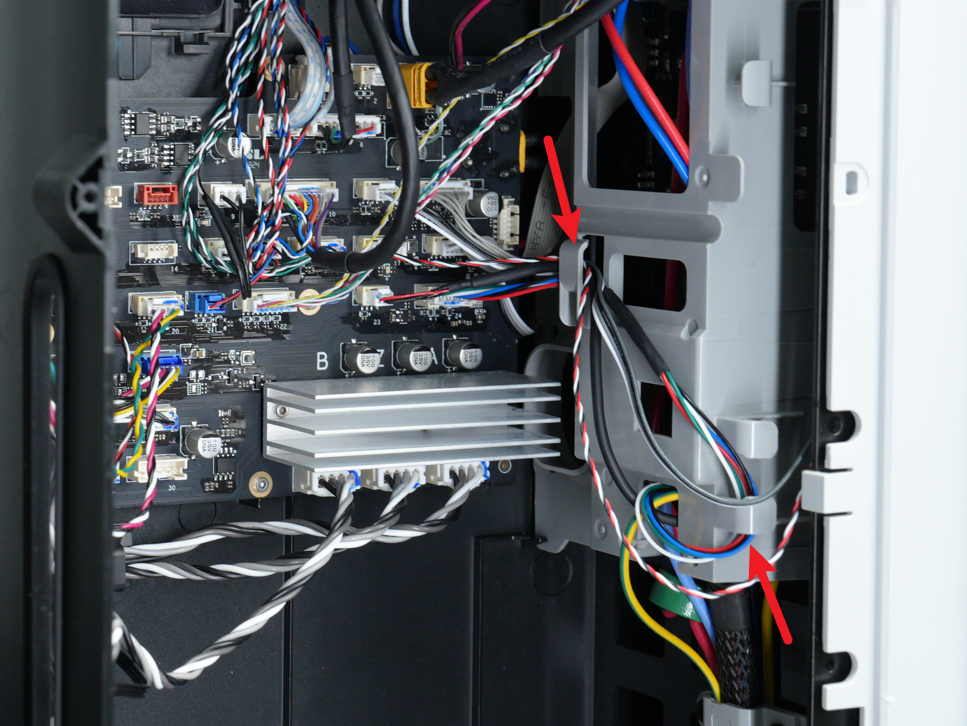

Pasar el cable del sensor Hall del panel lateral derecho a través de la brecha de la impresora y conectarlo a la placa MC.

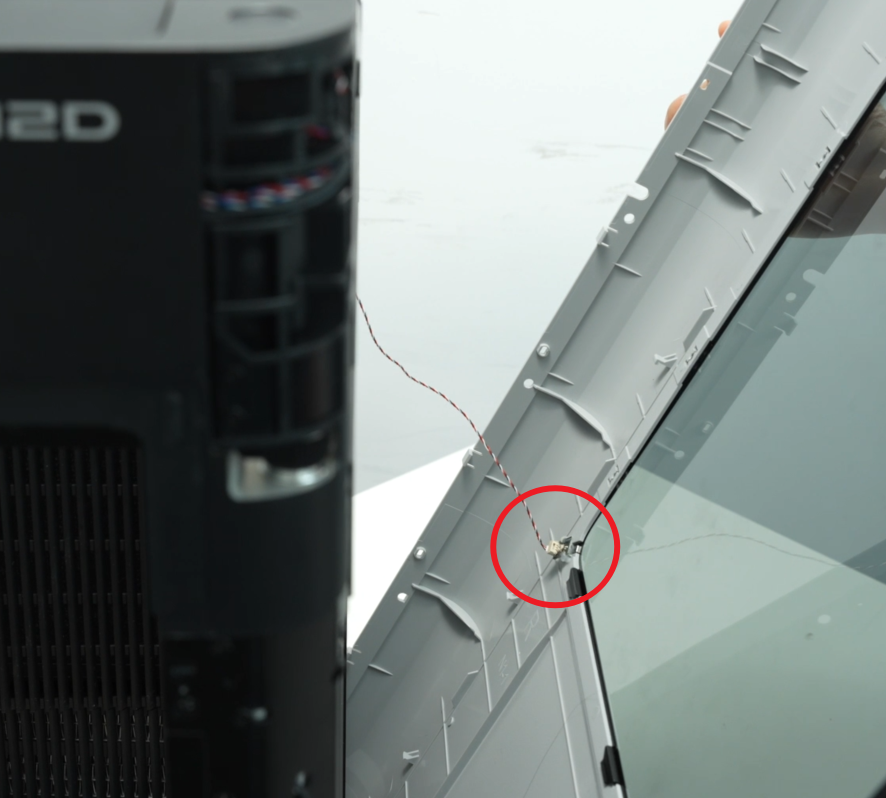

Nota: Conectar el otro extremo al panel lateral derecho e insertar el cable en la tira de cable de la cubierta del cable de la placa AC en el Paso 2.

Insertar el cable del sensor Hall del panel lateral derecho en la hebilla del cable en la parte superior del forro interno derecho.

Paso 2: Instalar el panel lateral derecho y el panel trasero

Puede consultar esta wiki para instalar el panel lateral derecho y el panel trasero:

Reemplazar el panel lateral

Reemplazar el panel trasero H2D

Reemplazar el cable de alimentación para la placa MC

Retirar el cable de alimentación para la placa MC

Paso 1: Retirar el panel trasero

Puede consultar esta wiki para retirar el panel trasero H2D:

Reemplazar el panel trasero H2D

Paso 2: Retirar el conducto de purga

Utilizar una llave Allen H2.0 para retirar un tornillo (BT3x8), luego tirar hacia abajo el conducto de purga hasta que se visualicen las dos bisagras del conducto, y finalmente extraer el conducto de purga hacia afuera.

Además de los tornillos en la parte superior del conducto de purga, también existen dos hebillas en el forro inferior para fijación.

Paso 3: Retirar la cubierta de la placa AC

Puede consultar esta wiki para retirar Cubierta de la placa AC .

Paso 4: Retirar el cable de alimentación para la placa MC

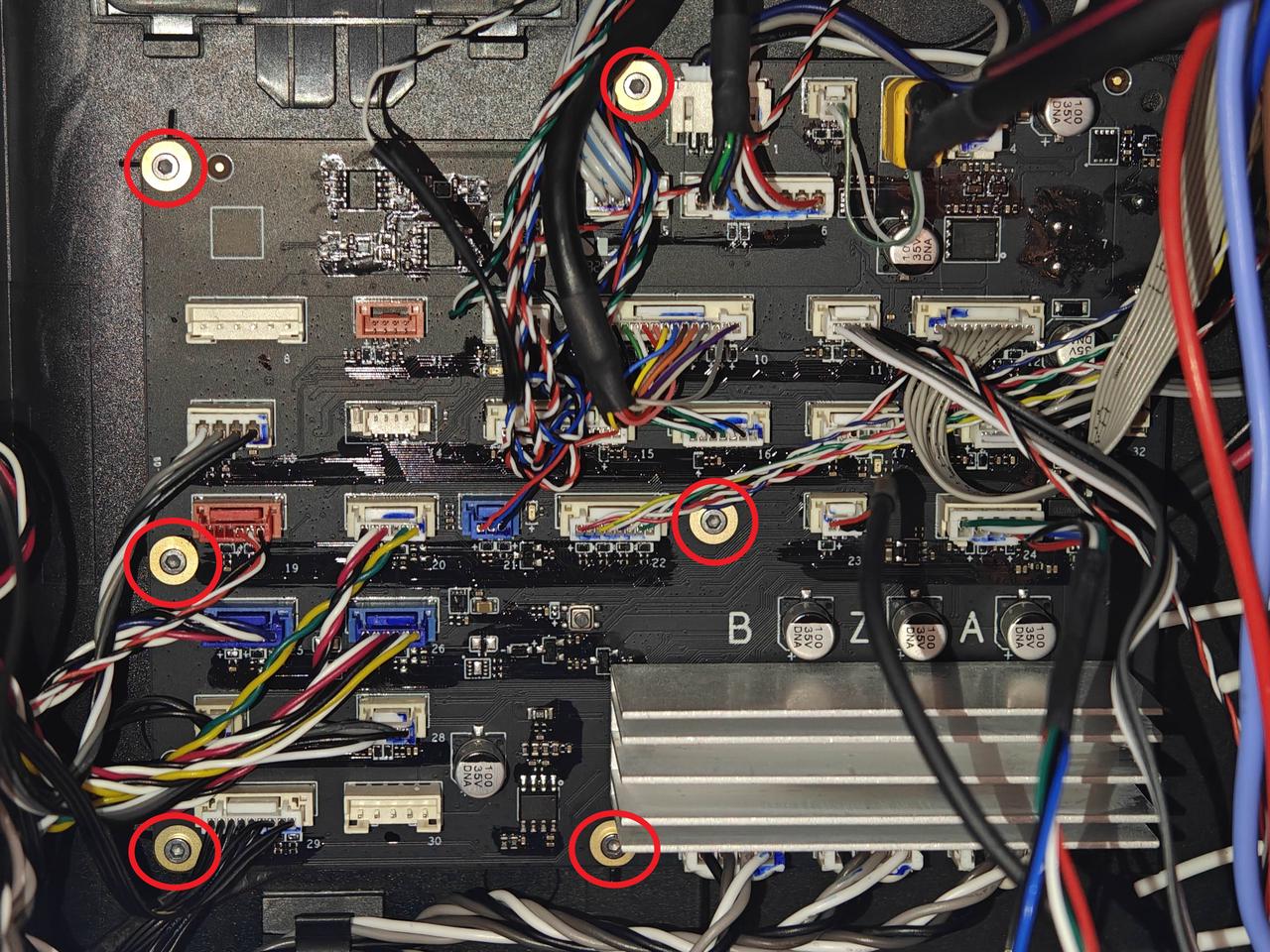

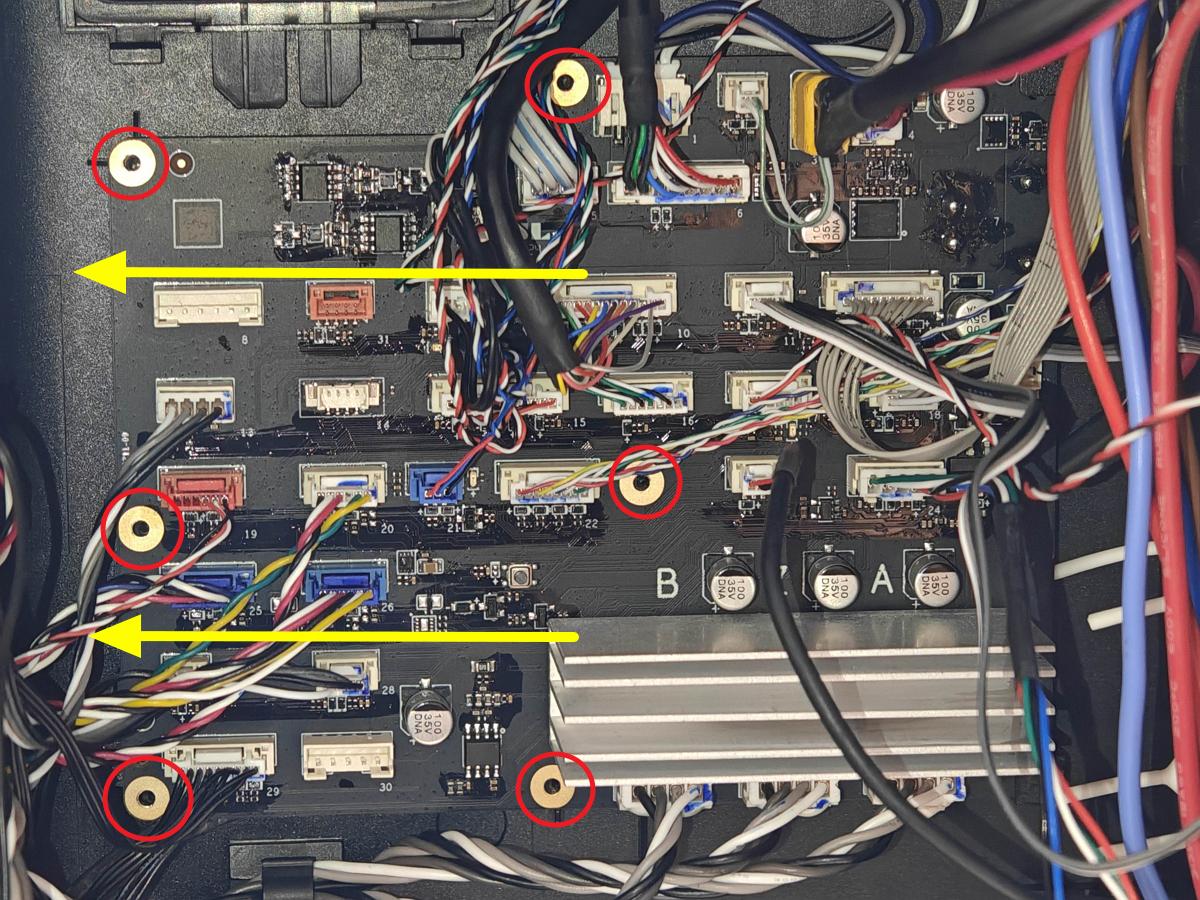

Retirar los 6 tornillos y empujarlos hacia la derecha desde la ranura de fijación; en este caso, levantar suavemente la placa principal para retirar el cable de alimentación de la placa MC.

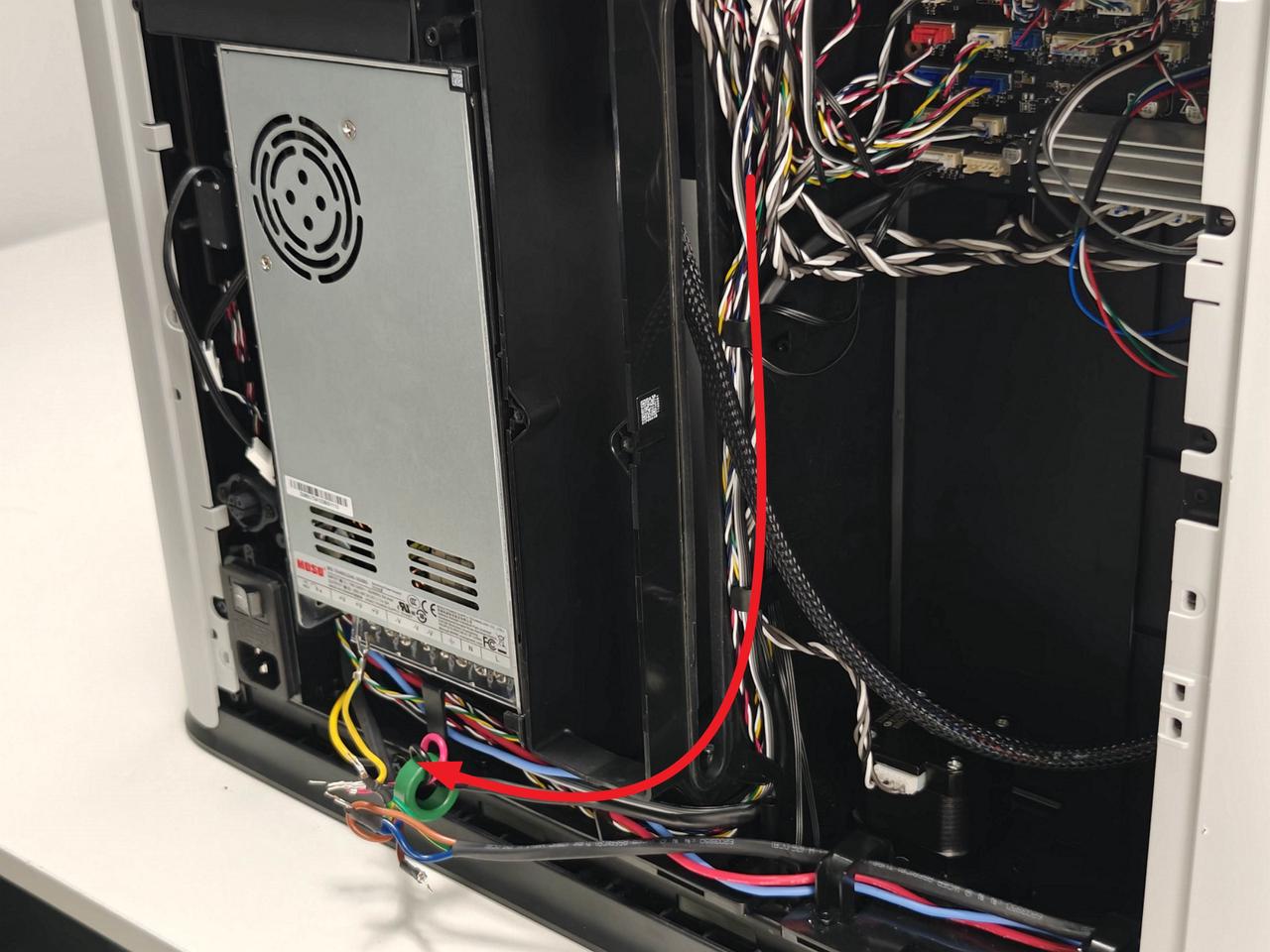

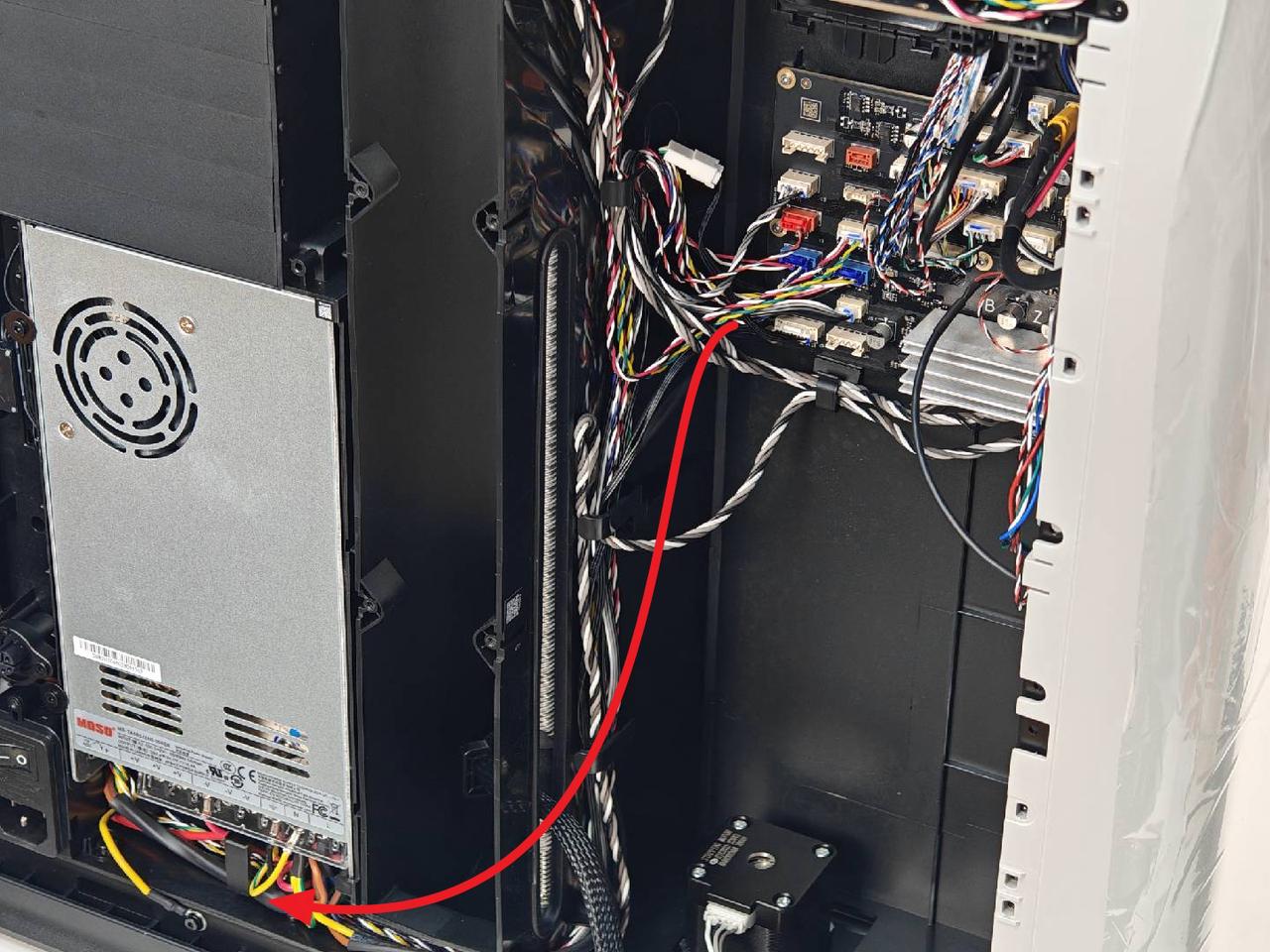

Debe retirar el cable en un extremo del módulo de alimentación. Después de abrir la cubierta protectora transparente hacia arriba, utilizar un destornillador cruzado para aflojar los tornillos que fijan los cables en la alimentación (no es necesario retirarlos por completo), los tornillos #1 #2 #3 de la imagen siguiente, y luego extraer los cables hacia abajo por este camino.

Instalar el cable de alimentación para la placa MC

Paso 1: Conectar el cable de alimentación para la placa MC

Primero, insertar el nuevo cable de alimentación MC en la placa principal MC e insertar la placa en la ranura fija.

Luego, fijar los seis tornillos de la placa principal y conectar los cables al módulo de alimentación por este camino.

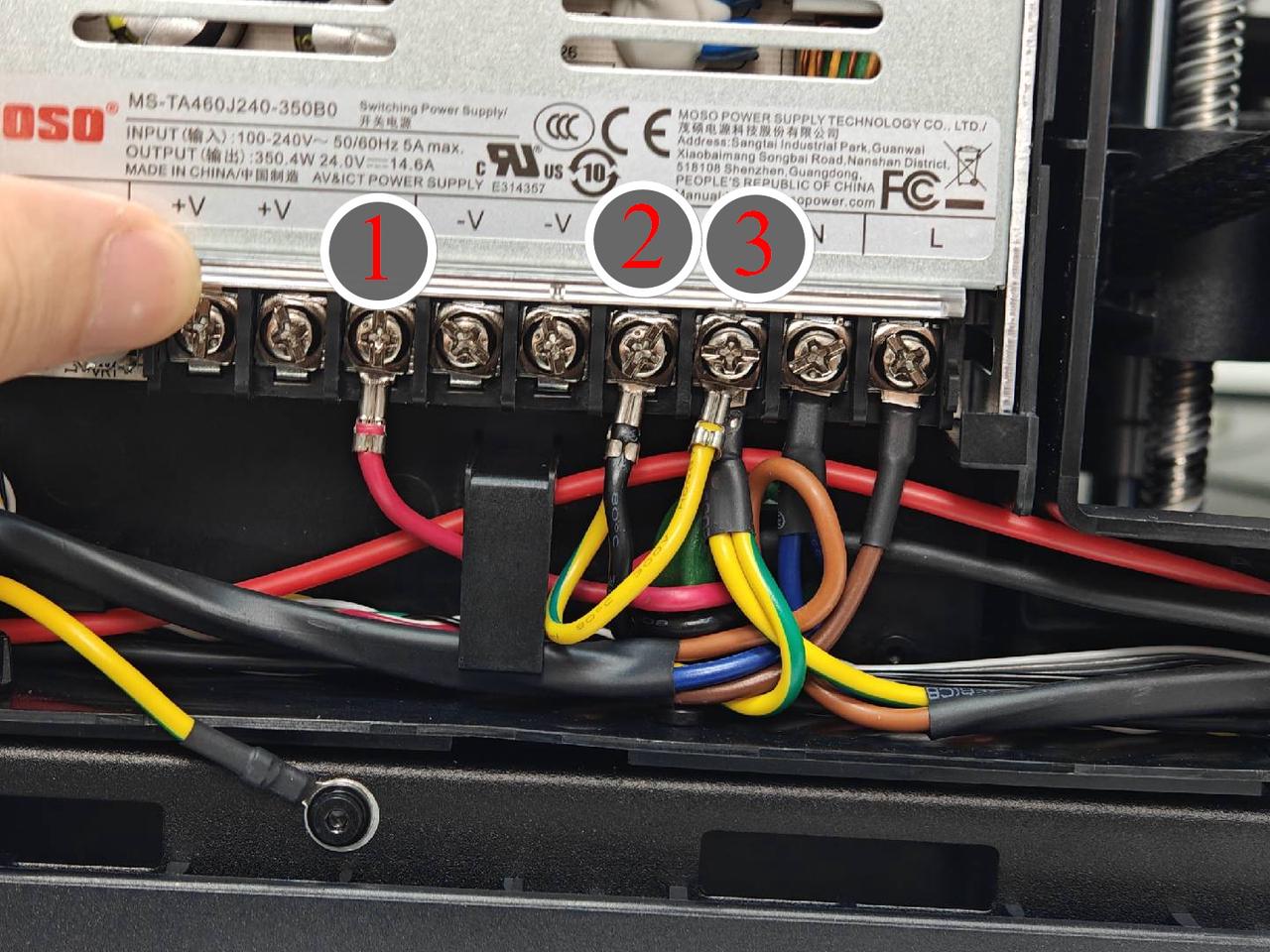

Conectar los cables a la alimentación según la figura siguiente, apretar los tornillos con un destornillador cruzado y fijar la cubierta protectora transparente.

Los colores de los cables de izquierda a derecha son:

Rojo V+
Negro V-
Alambre de tierra amarillo (Los dos cables amarillos están conectados aquí)

Paso 2: Instalar la cubierta de la placa AC

Consulte esta wiki: Reemplazar la placa AC/Cubierta

Paso 3: Instalar el conducto de purga

Alinear las dos hebillas en la parte inferior del conducto de purga con los dos agujeros del forro interno;

Luego fijar el conducto de purga hacia arriba, asegurándose de que la hebilla inferior esté en el forro interno, sostener la parte superior del conducto de purga con la mano, alinear los agujeros de tornillo en la parte superior del conducto de purga y finalmente apretar un tornillo fijo con una llave Allen H2.0, y sujetar los cables amarillo-verde y rojo-blanco detrás de los sujetacables en la parte superior del conducto de purga.

Nota: Al instalar el conducto de purga, es necesario prestar atención a fijar los dos lados del conducto de purga hacia el exterior del forro. Si la hebilla está en el interior, es posible que no se instale correctamente.

Paso 4: Instalar el panel trasero

Puede consultar esta wiki para instalar el panel trasero H2D:

Reemplazar el panel trasero H2D

Reemplazar el cable de la placa de interfaz de 4 pines

Retirar el cable de la placa de interfaz de 4 pines

Paso 1: Retirar el panel trasero

Puede consultar esta wiki para retirar el panel trasero H2D:

Reemplazar el panel trasero H2D

Paso 2: Retirar el conducto de purga

Además de los tornillos en la parte superior del conducto de purga, también existen dos hebillas en el forro inferior para fijación.

Paso 3: Retirar el cable de la placa de interfaz de 4 pines

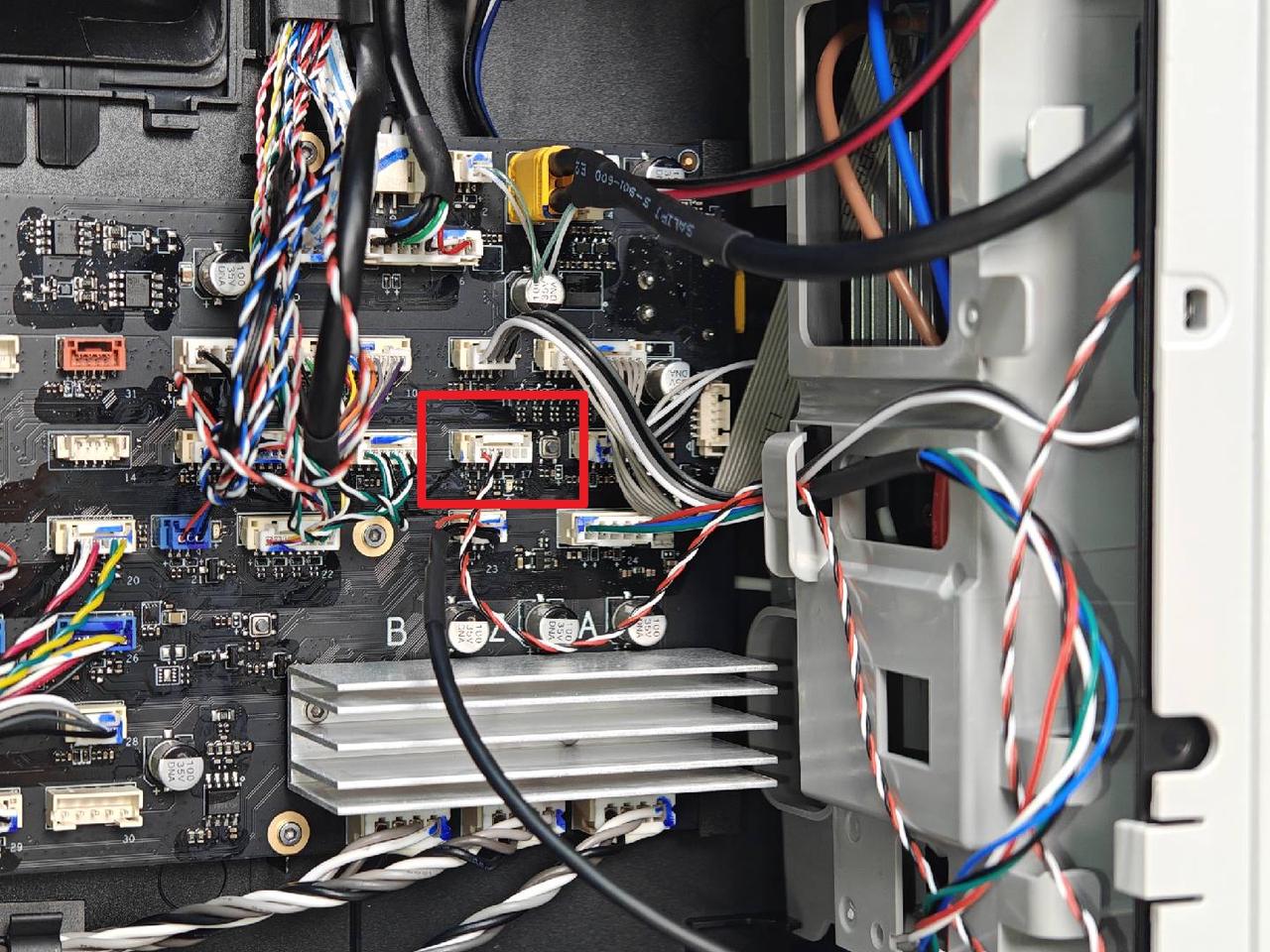

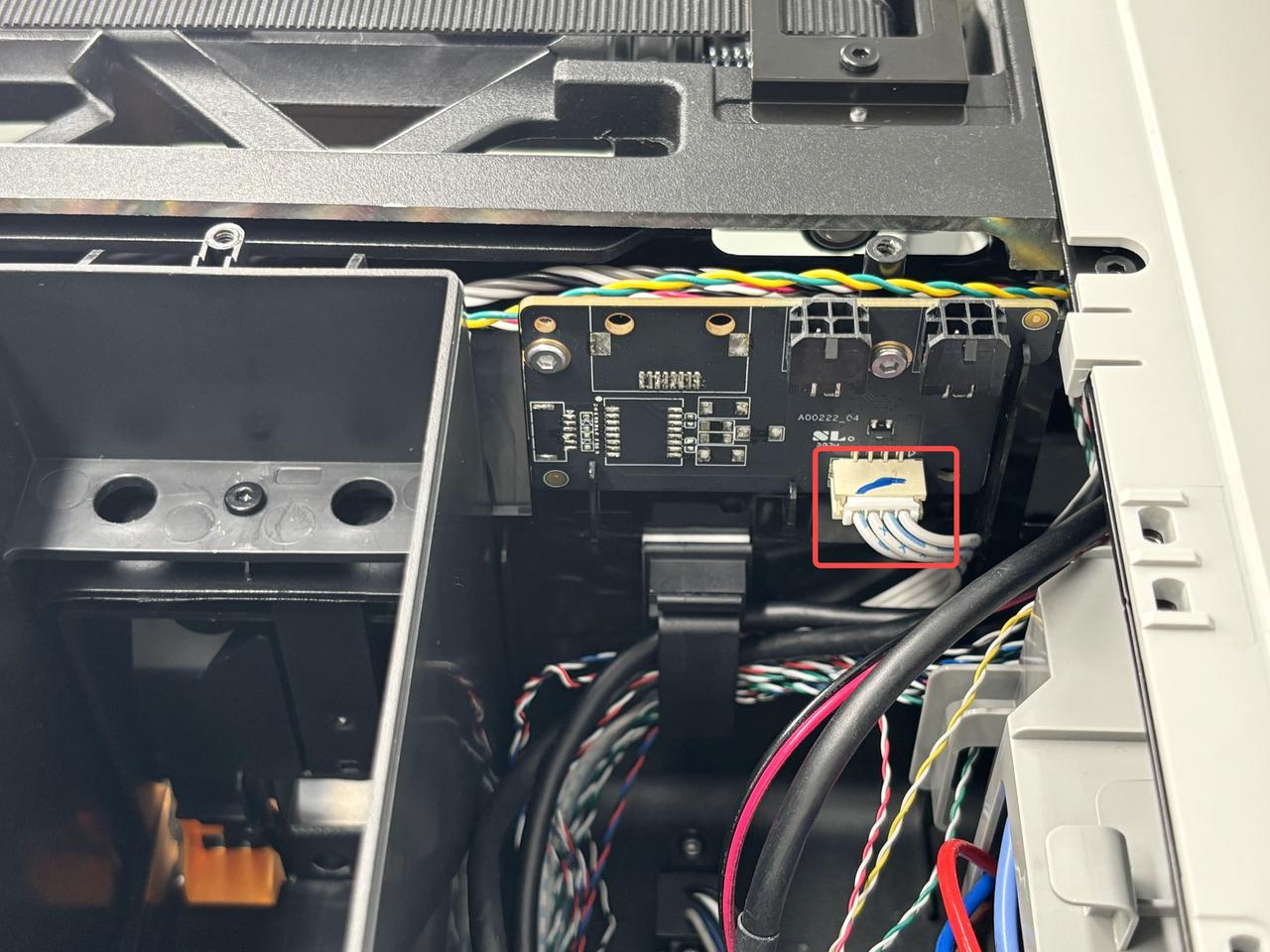

Retirar el cable desconectando el cable de la placa de interfaz de 4 pines de la placa MC y la placa de interfaz de 4 pines, y luego abrir la hebilla del cable en el forro interno izquierdo.

Instalar el cable de la placa de interfaz de 4 pines

Paso 1: Conectar el cable de la placa de interfaz de 4 pines

Conectar el nuevo cable de la placa de interfaz de 4 pines a la placa MC y a la placa de interfaz de 4 pines respectivamente, y luego sujetar el cable en las dos tiras de cable en el forro interno izquierdo.

Paso 2: Instalar el conducto de purga

Alinear las dos hebillas en la parte inferior del conducto de purga con los dos agujeros del forro interno;

Luego fijar el conducto de purga hacia arriba, asegurándose de que la hebilla inferior esté en el forro interno, sostener la parte superior del conducto de purga con la mano, alinear los agujeros de tornillo en la parte superior del conducto de purga y finalmente apretar un tornillo fijo con una llave Allen H2.0, y sujetar los cables amarillo-verde y rojo-blanco detrás de los sujetacables en la parte superior del conducto de purga.

Paso 3: Instalar el panel trasero

Puede consultar esta wiki para instalar el panel trasero H2D:

Reemplazar el panel trasero H2D

Reemplazar el cable de buffer

Retirar el cable de buffer

Paso 1: Retirar la cubierta de la placa AP y la cubierta de cable

Utilizar una llave Allen H2.0 para aflojar un tornillo (BT2.6x8), luego retirar la cubierta de la placa AP desde el lado cercano a la puerta frontal.

La cubierta de cable está fijada por la hebilla, puede extraer la cubierta de cable; en este caso, desconectar el cable de buffer.

Paso 2: Retirar el panel trasero

Puede consultar esta wiki para retirar el panel trasero H2D:

Reemplazar el panel trasero H2D

Paso 3: Retirar el conducto de purga

Además de los tornillos en la parte superior del conducto de purga, también existen dos hebillas en el forro inferior para fijación.

Paso 4: Retirar el cable Buffer

Desconecte el cable Buffer de la placa MC, luego desconecte el cable Buffer del buffer y extraiga el cable del forro interno izquierdo.

Instalar el cable Buffer

Paso 1: Conectar el cable Buffer

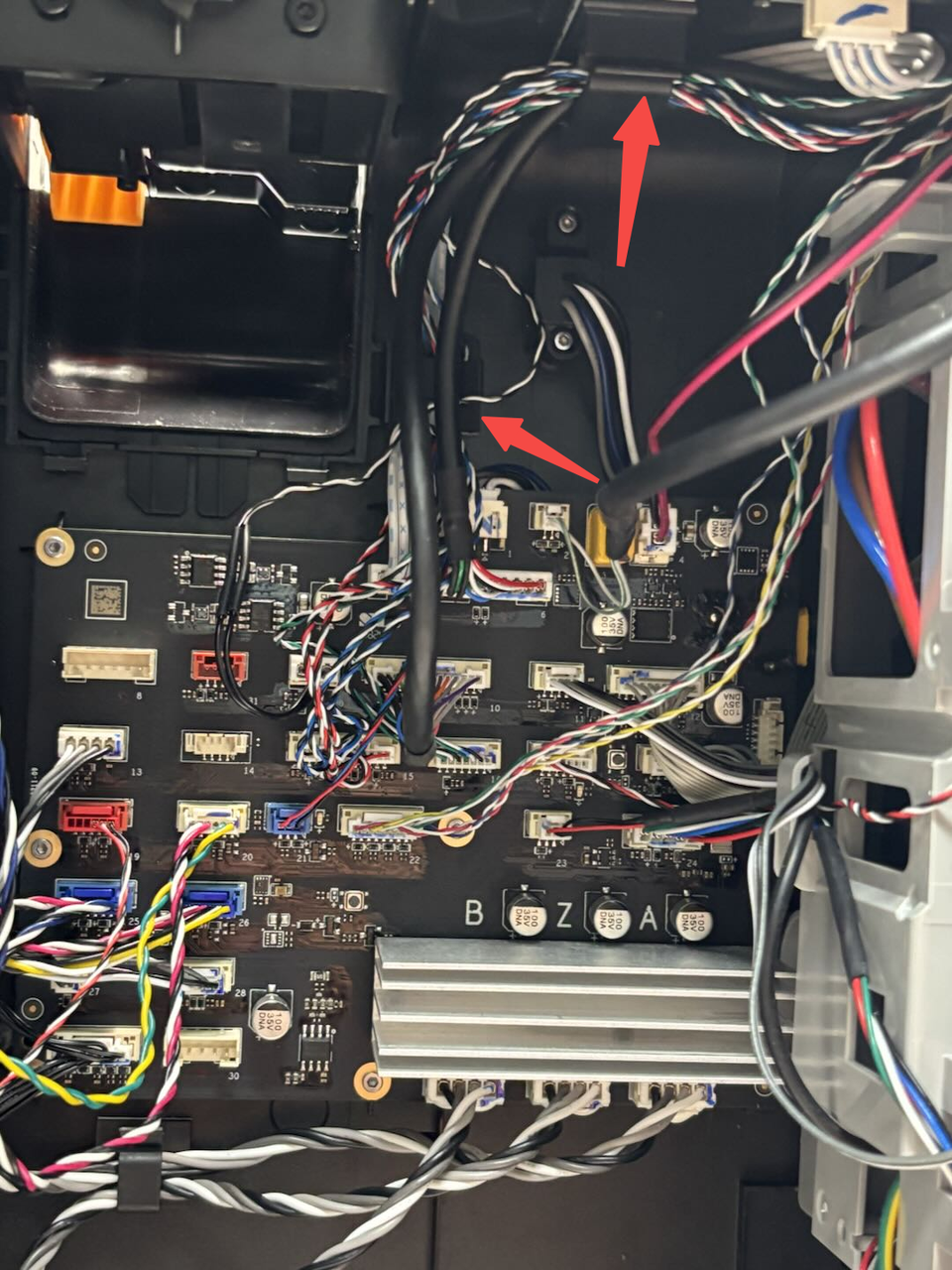

Inserte el conector nuevo en el buffer y siga este camino a través del orificio del cable en el forro interno;

Conecte luego el otro extremo del cable Buffer a la placa MC.

Paso 2: Instalar el conducto de purga

Alinee las dos hebillas en la parte inferior del conducto de purga con los dos agujeros en el forro interno;

A continuación, fije el conducto de purga hacia arriba, asegurándose de que la hebillas inferior esté en el forro interno, sostenga la parte superior del conducto de purga con la mano, alinee los agujeros de tornillo en la parte superior del conducto de purga y finalmente apriete un tornillo fijo con una llave Allen H2.0, y fije los cables amarillo-verde y rojo-blanco detrás de los sujetacables en la parte superior del conducto de purga.

Nota: Al instalar el conducto de purga, es necesario asegurar que las dos partes laterales se fijen hacia el exterior del forro. Si la hebillas se fija hacia el interior, es posible que no se instale correctamente.

Paso 3: Instalar la placa AP y la cubierta del cable

Encaje la cubierta del cable en la impresora;

Encaje la cubierta de la placa AP desde el lado cercano a la parte trasera de la impresora, presione ambas flechas en su lugar, asegurando que el lado derecho quede alineado con el buffer y la parte inferior con la cubierta del cable, luego use una llave Allen H2.0 para apretar un tornillo de fijación (BT2.6x8).

Paso 4: Instalar la placa trasera

Puede consultar esta Wiki para instalar la placa trasera H2D:

Reemplazar placa trasera H2D

Verificar la funcionalidad

Conecte la alimentación y encienda la impresora, al iniciar la impresión no debe reportar errores.
