Brazo de elevación de boquilla

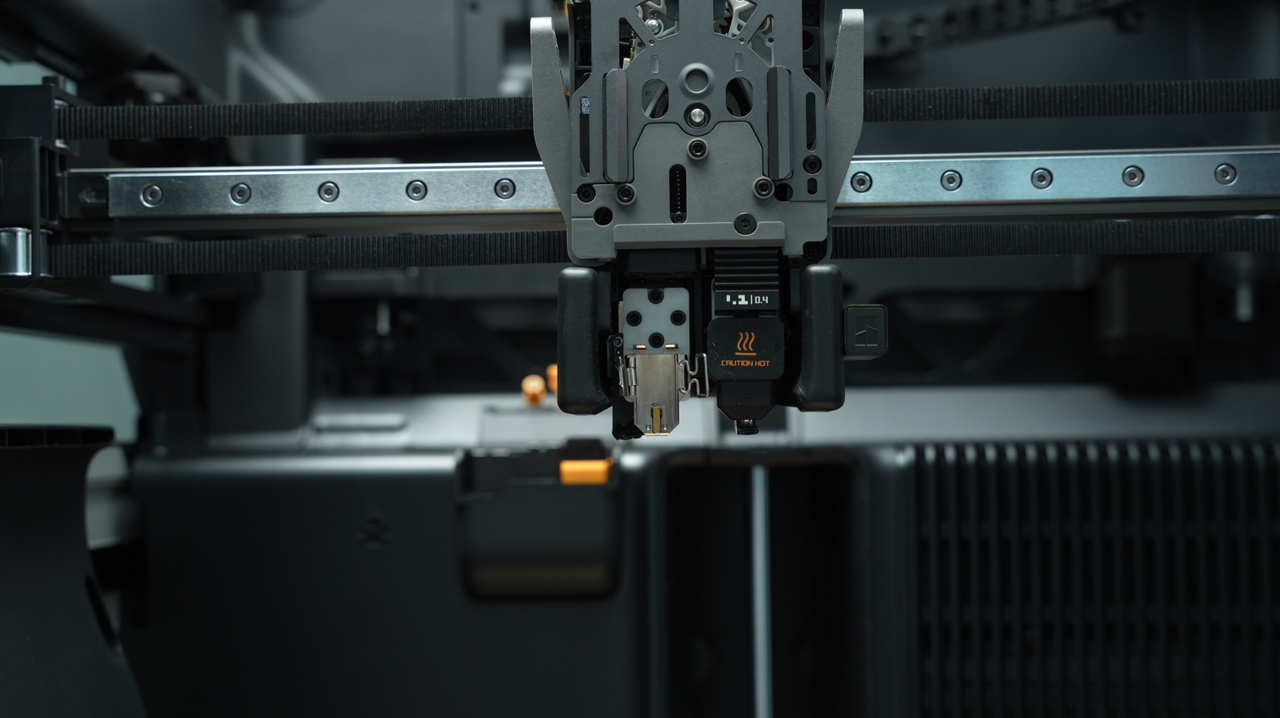

El brazo de elevación de boquilla está instalado en la parte trasera del conjunto de calentamiento del hotend izquierdo y consta de un riel de elevación y un deslizador de elevación. Los componentes y detalles del brazo de elevación de boquilla son los siguientes:
-

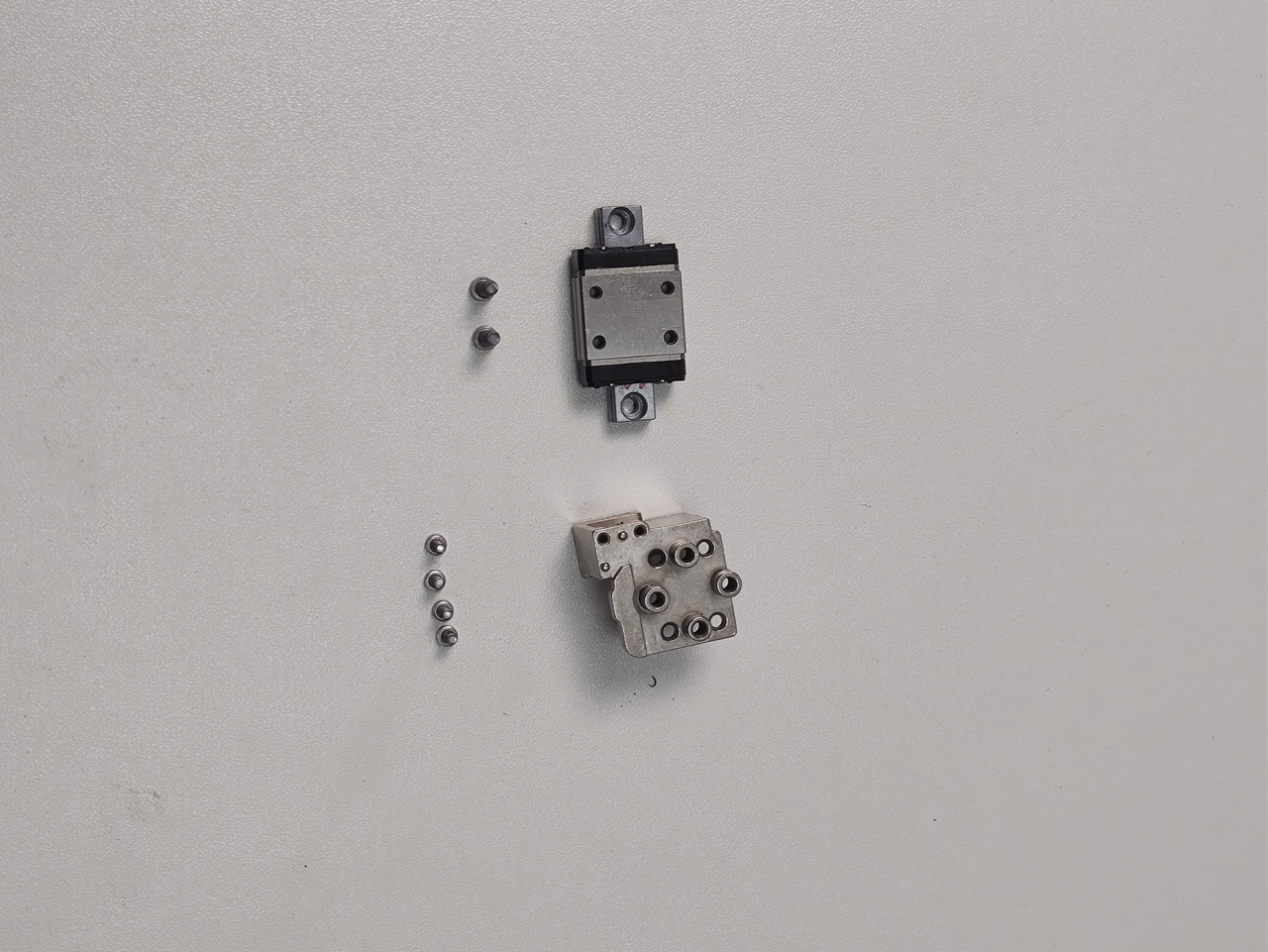

Deslizador de elevación * 1
-
Riel de elevación * 1
-
Tornillos M2x4.5 - utilizados para fijar el deslizador de elevación y el riel de elevación * 4
-
Tornillos M2.5x7 - utilizados para fijar el riel de elevación y el soporte de elevación * 2
Cuándo utilizar
-
El riel de elevación emite ruido anómalo;
-
El movimiento del riel de elevación es rígido;
-
El deslizador de elevación está dañado.
Herramientas y materiales necesarios
-
Riel de elevación nuevo
-
Llave Allen H2.0
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Retirar el brazo de elevación de boquilla
Paso 1. Retirar el ventilador de capa y el conducto de aire
Consulte esta Wiki para instrucciones sobre cómo retirar el ventilador de capa y el conducto de aire:
Reemplazar el conducto de aire del ventilador de capa H2D
Paso 2. Retirar el hotend izquierdo y el conjunto de calentamiento del hotend izquierdo

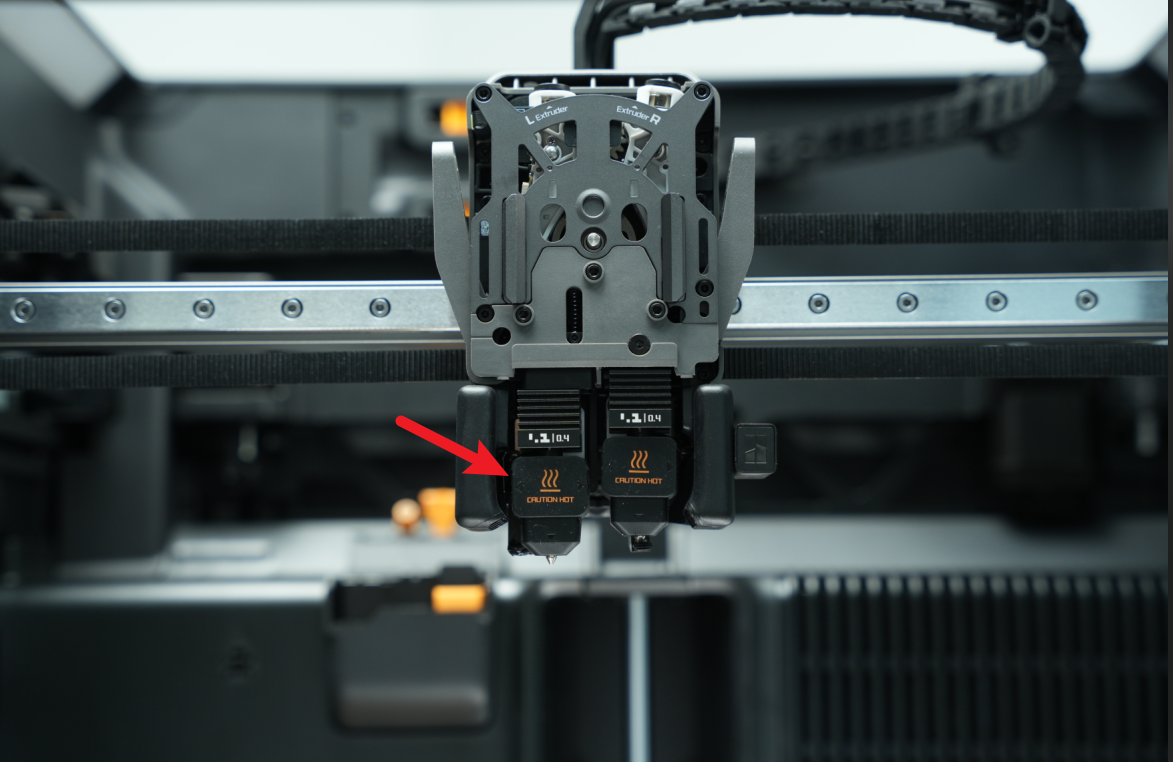

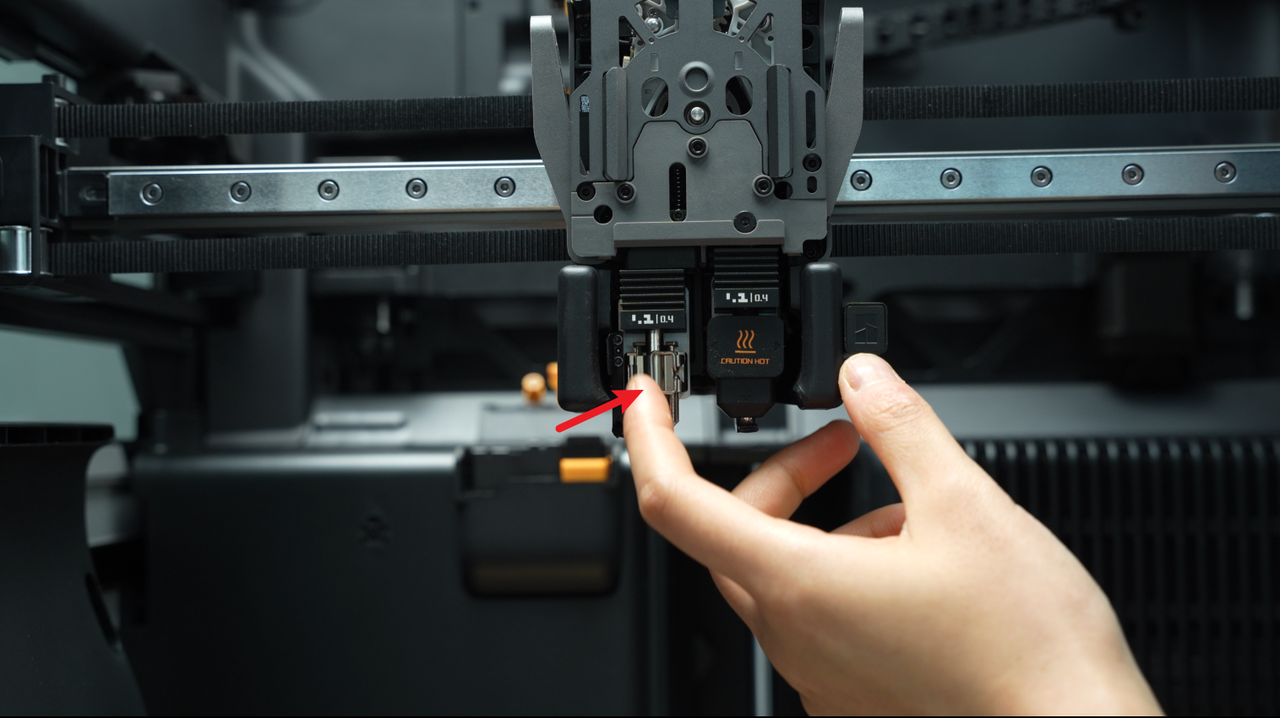

- Retire la funda de silicona izquierda para hotend, desbloquee la hebilla del hotend y desconecte el hotend del cabezal.
Para cambiar al hotend izquierdo, haga clic en el interruptor en la pantalla o active manualmente el brazo de elevación después de apagar y desconectar la alimentación.

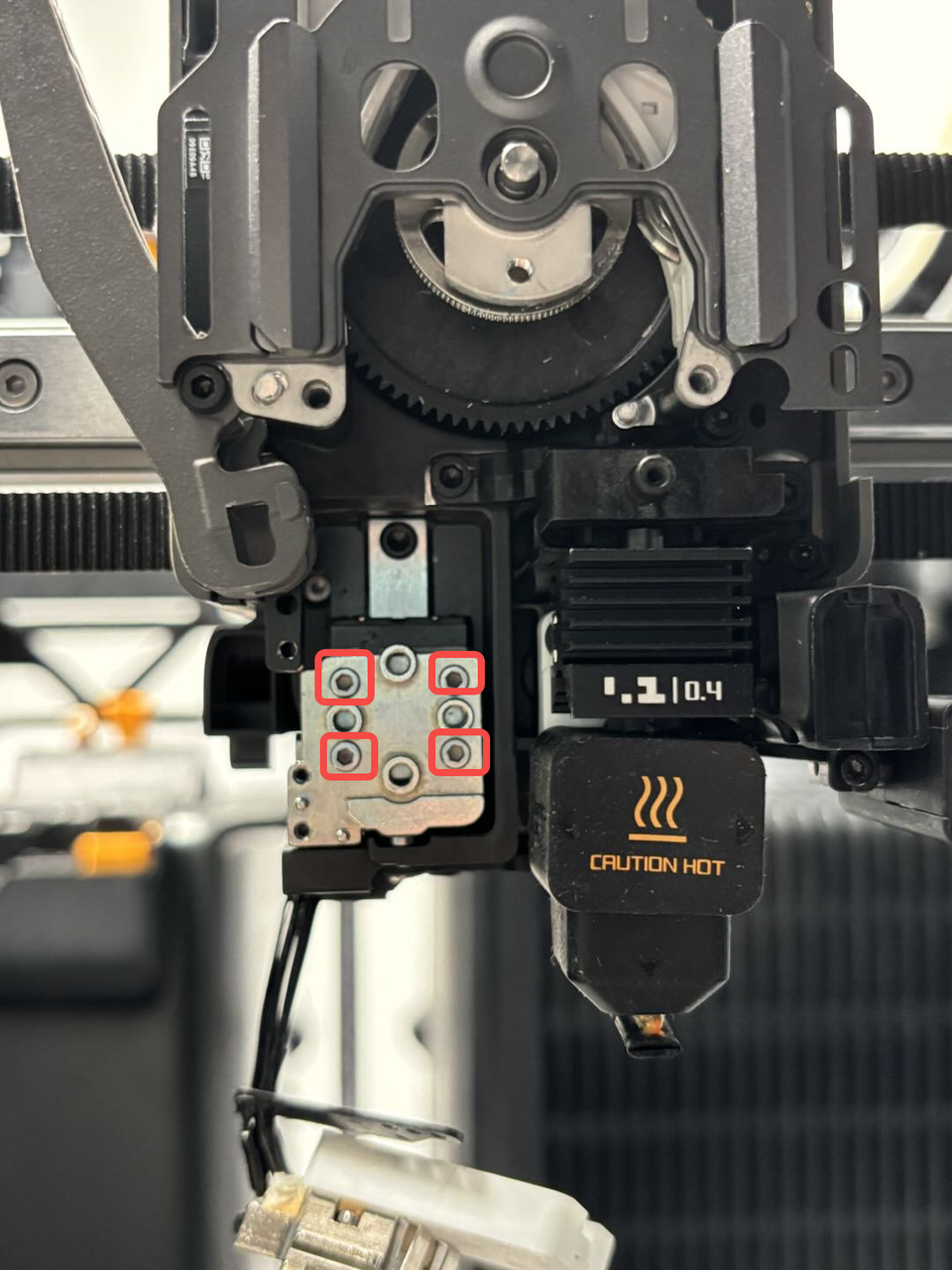

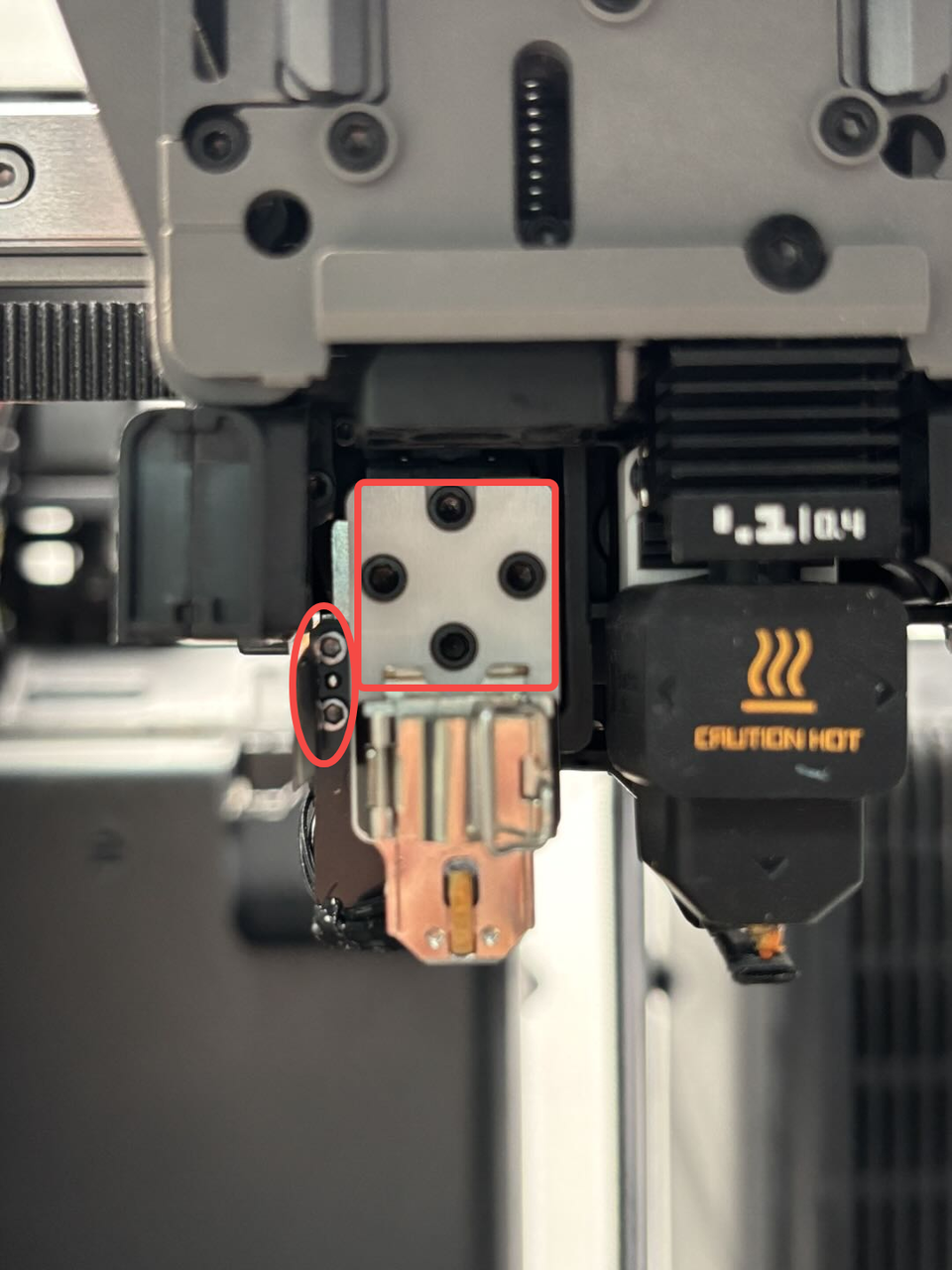

- Utilice la llave Allen H2.0 para retirar los 4 tornillos de fijación del hotend (M2.5x7, marcados con cuadrados), luego utilice la llave Allen H1.5 para retirar los 2 tornillos de fijación de la hoja de cable/bloqueador de viento (M1.6x4, marcados con elipses). Desconecte el hotend del deslizador de elevación sin desconectarlo de la placa TH.
Paso 3. Retirar el conducto de aire del ventilador de enfriamiento del hotend izquierdo

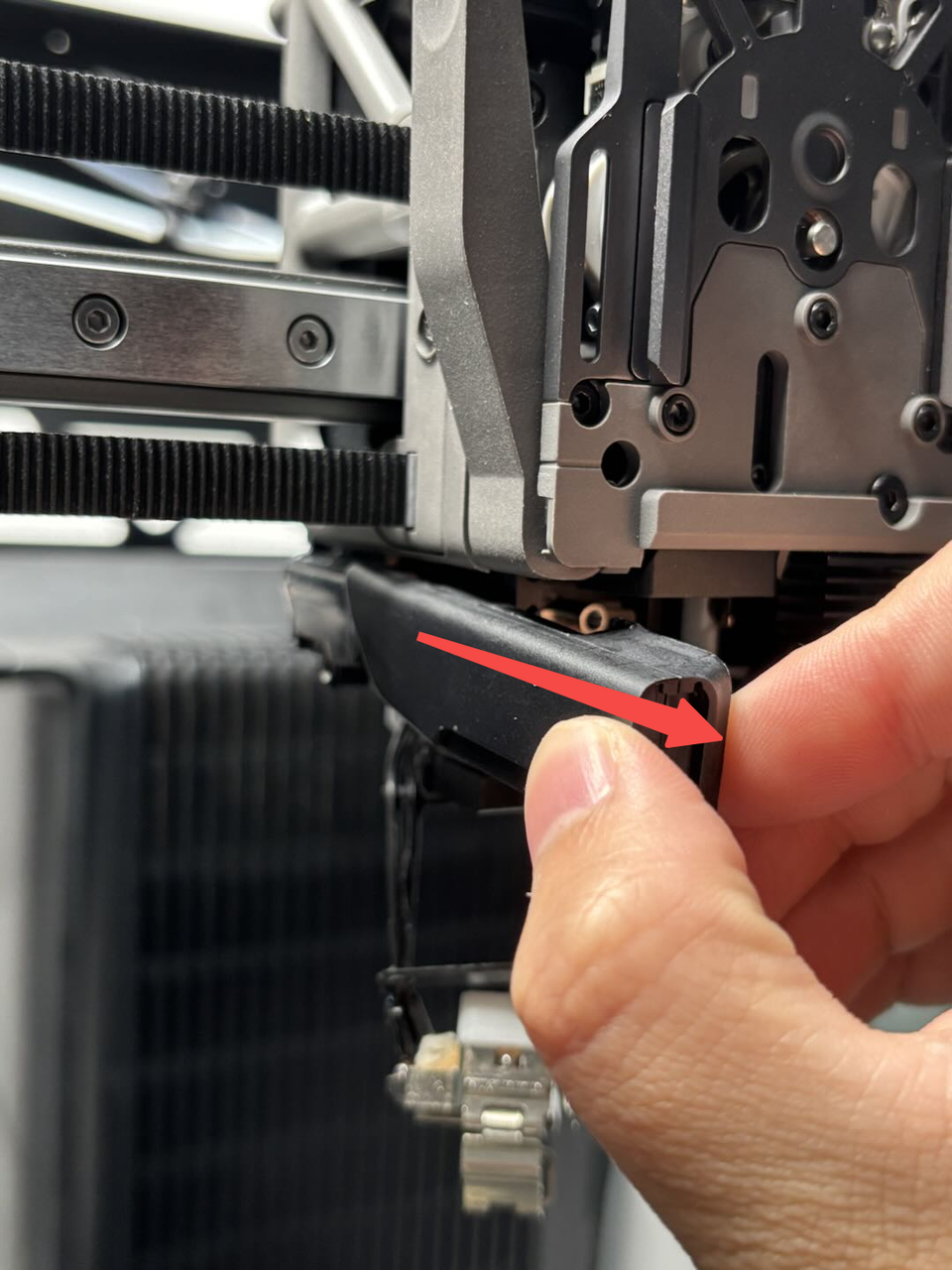

Utilice la llave Allen H1.5 para retirar un tornillo de fijación y deslice el conducto de aire del ventilador de enfriamiento del hotend izquierdo hacia adelante para retirarlo.
Paso 4. Retirar la guía de filamento para extrusor dual

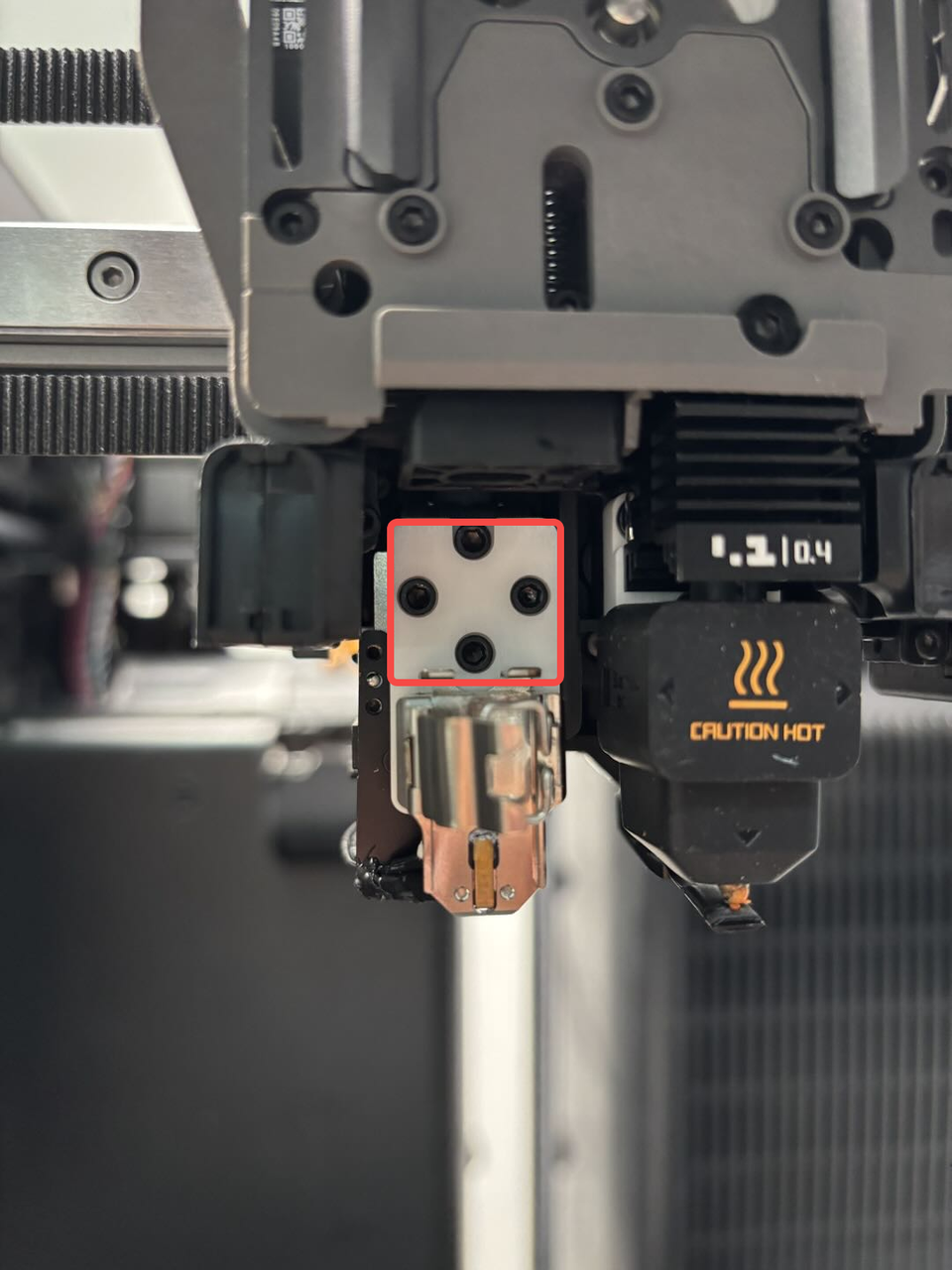

Después de retirar los tres o cuatro tornillos (M2.5x7 * 3; BT2x6 * 1) en la guía de filamento del extrusor, presione hacia arriba con los dedos contra el conector negro del hotend mientras simultáneamente presiona hacia abajo el brazo del cortador izquierdo para liberarlo ligeramente de la ranura de apertura cerca del tornillo del cortador.
Luego, ejerza fuerza hacia afuera desde la esquina inferior derecha de la guía de filamento del extrusor para sacarla.
El cortador izquierdo se encuentra dentro de la guía de filamento del extrusor y se retirará junto con ella. Tenga cuidado de almacenarlo adecuadamente para evitar perderlo.
Nota: No es necesario retirar el deslizador negro superior al desmontar la guía frontal.
Si retira accidentalmente el deslizador, asegúrese de instalar correctamente el resorte. Los ejemplos se muestran a continuación:
Si el resorte se instala incorrectamente, puede corregirlo siguiendo estos pasos:

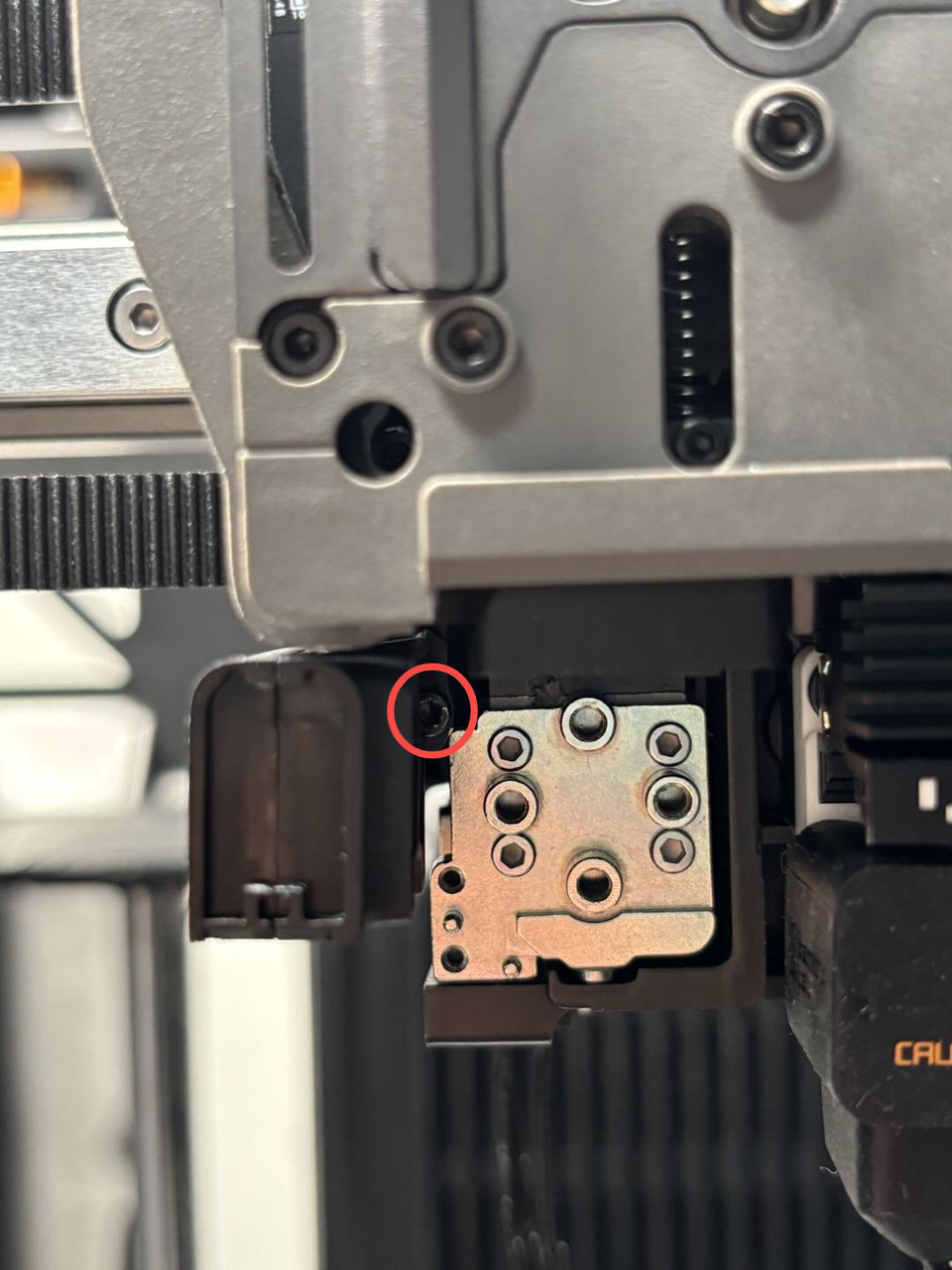

Cuando el resorte está mal colocado, observe desde la derecha hacia la izquierda en la posición mostrada anteriormente, donde encontrará un pequeño tornillo (tamaño 1.5).
Localice el tornillo de 1.5 desde el lado derecho. Afloje con una llave hexagonal de 1.5 mm, retire el deslizador negro e instale correctamente el resorte.
Paso 6. Retirar el deslizador de elevación y el riel de elevación

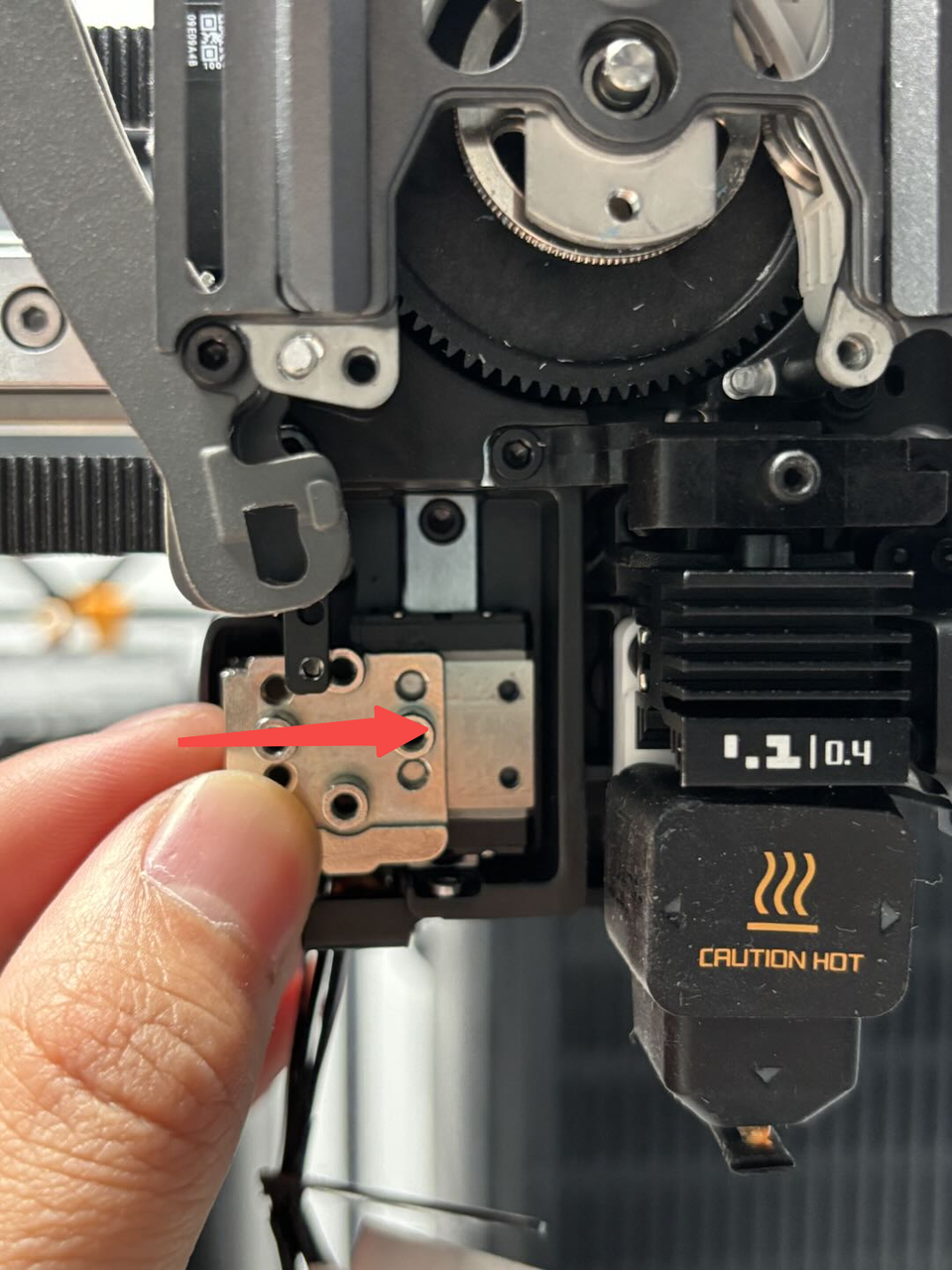

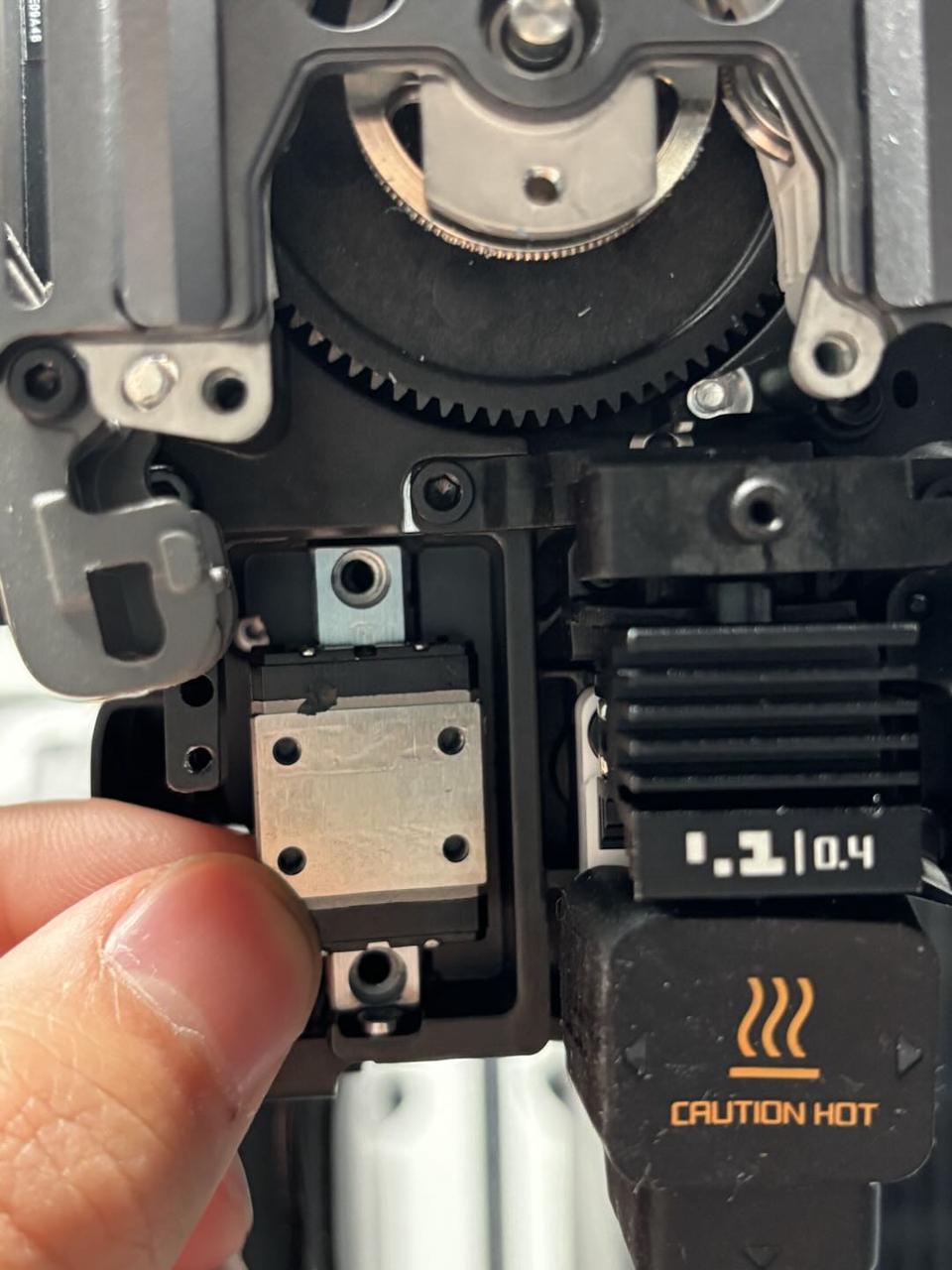

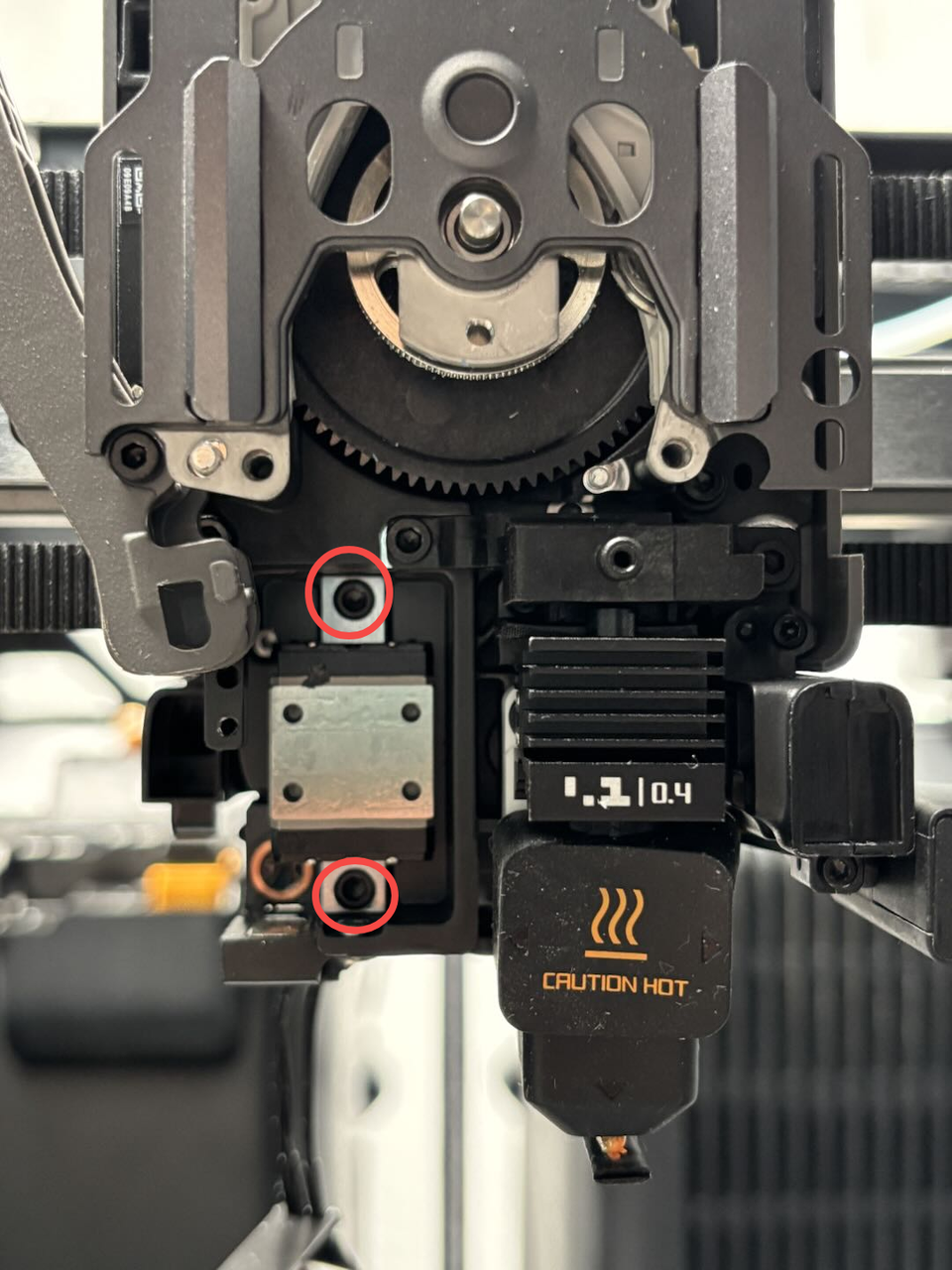

- Utilice la llave Allen H2.0 para retirar los 4 tornillos de fijación del deslizador de elevación y deslice cuidadosamente el deslizador de elevación hacia afuera desde el lado izquierdo.
Tenga cuidado de no tocar la bobina de corriente de Foucault izquierda.
- Utilice la llave Allen H2.0 para retirar los 2 tornillos de fijación del riel de elevación y deslice el riel de elevación hacia adelante para retirarlo.
Instalar el brazo de elevación de boquilla
Paso 1. Instalar el deslizador de elevación y el riel de elevación
- Inserte el nuevo riel de elevación en el soporte de elevación desde el frente y utilice la llave Allen H2.0 para ajustar los 2 tornillos de fijación.
- Inserte el nuevo deslizador de elevación en el riel de elevación desde el lado izquierdo y utilice la llave Allen H2.0 para ajustar los 4 tornillos de fijación.
Tenga cuidado de no tocar la bobina de corriente de Foucault izquierda.
- Verificación: Utilice papel A4 para comprobar la separación entre la bobina de corriente de Foucault izquierda y el deslizador de elevación. El papel debe deslizarse con facilidad. Normalmente, la separación entre la bobina de corriente de Foucault izquierda y el deslizador de elevación es de aproximadamente 0.2 mm, que corresponde al grosor de un papel A4 doblado (0.2 mm).
Paso 2. Instalar la guía de filamento para extrusor dual
El cortador izquierdo debe instalarse junto con la guía de filamento del extrusor. Asegúrese de que la muesca del cortador izquierdo esté orientada hacia arriba, luego colóquelo en la ranura de corte de la guía de filamento del extrusor.
Al instalar la guía de filamento del extrusor, asegúrese de presionar continuamente hacia arriba contra el conector negro del hotend y simultáneamente presionar el brazo del cortador izquierdo, ajustándolo a un ángulo adecuado para facilitar la inserción.
Luego, instale la guía de filamento del extrusor. Finalmente, presione ambos lados del brazo del cortador, aplicando fuerza para aplanar completamente la cubierta frontal.
Luego, ajuste los cuatro tornillos (M2.5x7 * 3; BT2x6 * 1) en la guía de filamento del extrusor.
Paso 3. Instalar el conducto de aire del ventilador de enfriamiento del hotend izquierdo
- Inserte el conducto de aire del ventilador de enfriamiento del hotend izquierdo en el conducto del ventilador de enfriamiento y utilice la llave Allen H1.5 para ajustar un tornillo de fijación.
Paso 4. Instalar el hotend izquierdo y el conjunto de calentamiento del hotend izquierdo
Primero, alinee el nuevo conjunto de calentamiento del hotend izquierdo y la hoja de cable con los agujeros de tornillo en el cabezal, y utilice una llave Allen H2.0 para ajustar los 4 tornillos de fijación del conjunto de calentamiento del hotend izquierdo (M2.5x7, marcados con cuadrados); luego coloque la hoja de cable y utilice una llave Allen H1.5 para ajustar los 2 tornillos de fijación (M1.6x4, marcados con elipses).
Paso 5. Instalar el conducto de aire del ventilador de capa
Consulte esta Wiki para instrucciones sobre cómo instalar el conducto de aire del ventilador de capa:
Reemplazar el conducto de aire del ventilador de capa H2D
Verificar la funcionalidad
Conecte la alimentación y encienda la impresora. Cambie al hotend derecho y luego de vuelta al hotend izquierdo para confirmar la funcionalidad de cambio. Haga clic en el botón de homing y verifique si se homing correctamente.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.
Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
