Reemplazar el conector de la cámara de vista en vivo de la serie H2

Última actualización el Apr 25, 2026

Nota: Esta página utiliza la máquina H2D como ejemplo. Los pasos de reemplazo son exactamente los mismos para el H2S y H2C.

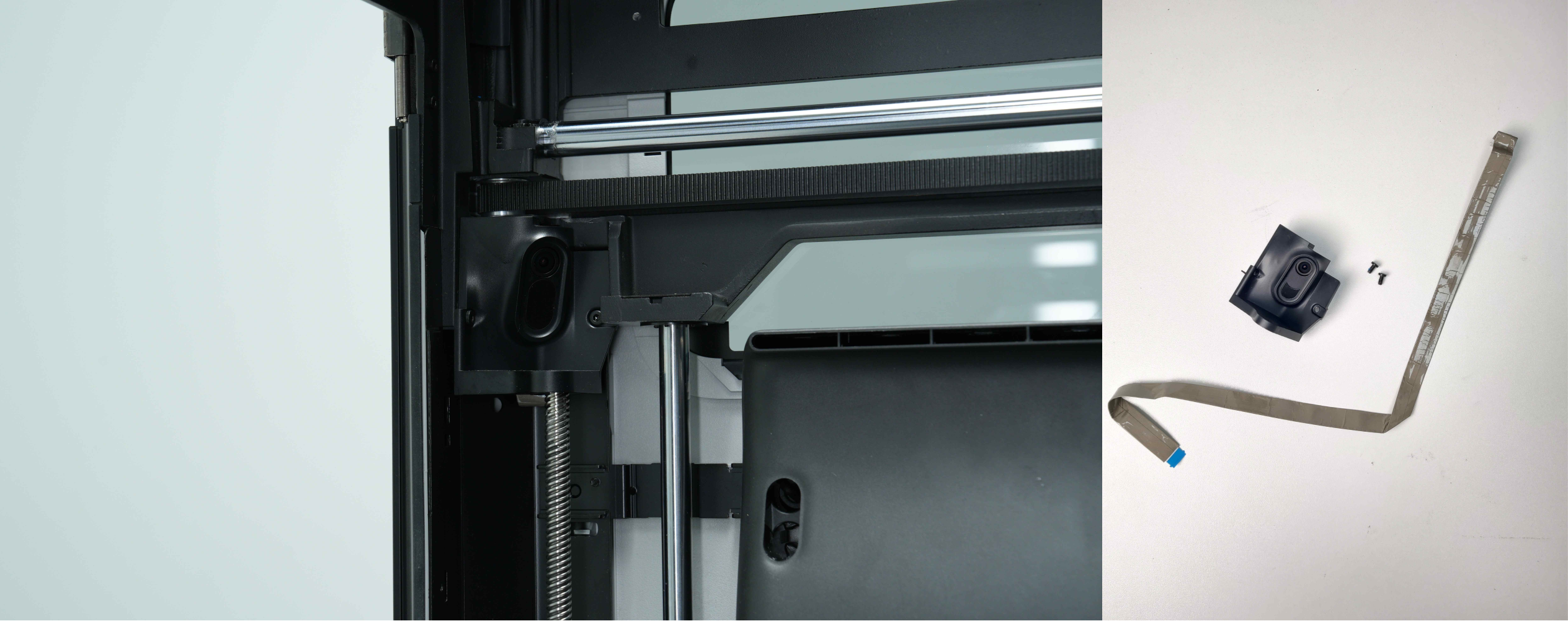

Cámara de vista en vivo

La cámara de vista en vivo se instala dentro de la impresora, permitiendo monitorear el proceso de impresión en tiempo real mediante Bambu Studio y Bambu Handy. También admite funciones como la detección de espaguetis.

Piezas de repuesto para la cámara de vista en vivo:

  1. Cámara de vista en vivo × 1 enlace para comprar
  2. Conector de cámara de vista en vivo (No se necesita reemplazo si no está dañado) × 1
  3. Tornillos M3x6 × 2

Cuándo reemplazar

  1. El conector de la cámara de vista en vivo está roto o dañado.

Esta wiki solo proporciona instrucciones para reemplazar el cable de la cámara. Si la cámara está dañada y necesita ser reemplazada, consulte este enlace de wiki.

Herramientas y materiales necesarios

  1. Nueva cámara de vista en vivo
  2. Llave Allen H2.0

Advertencia de seguridad

¡IMPORTANTE!

Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluyendo trabajos en electrónica de la impresora y cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.

Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.

Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.

Reemplazar el conector de la cámara de vista en vivo

Retirar el conector de la cámara de vista en vivo

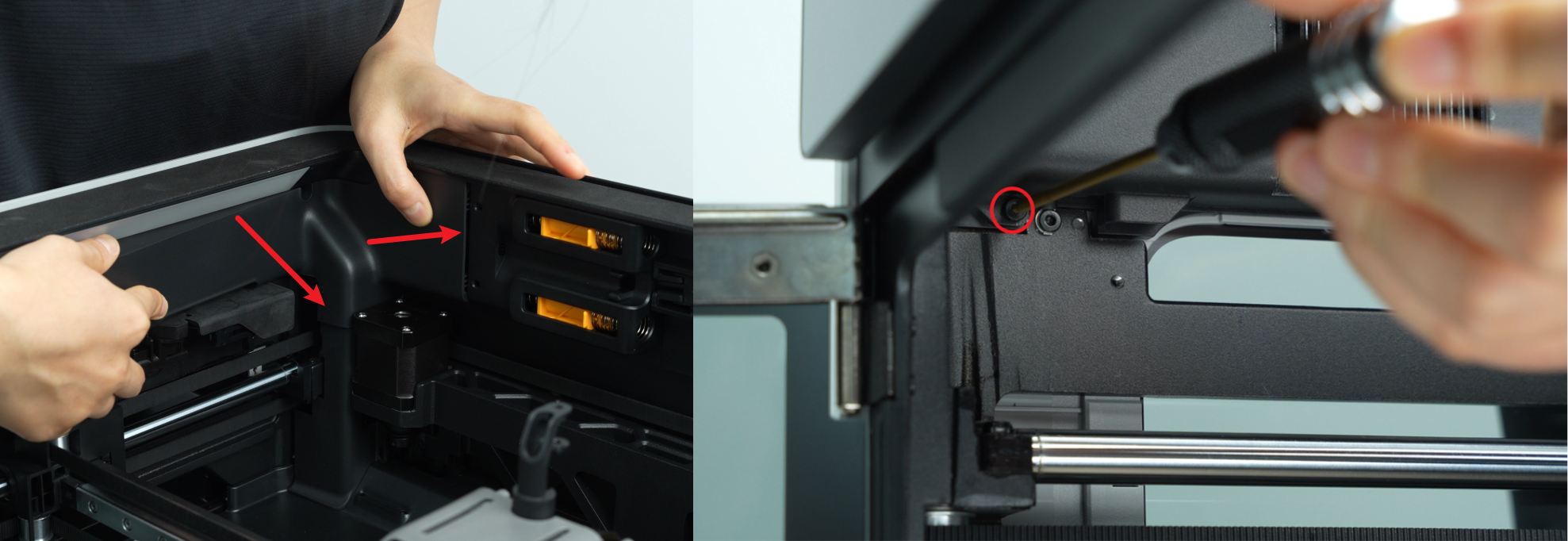

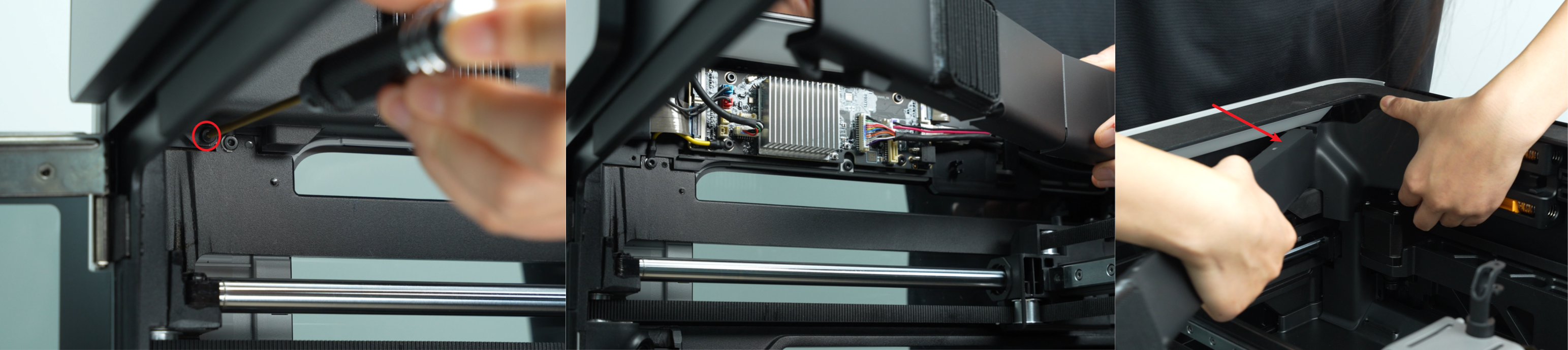

Paso 1: Retirar la cubierta de la placa AP

Use una llave Allen H2.0 para retirar 1 tornillo de fijación (BT2.6x8), y luego retire la cubierta de la placa AP desde el lado cercano a la puerta frontal.

Paso 2: Retirar el panel lateral izquierdo

El panel lateral izquierdo se puede retirar siguiendo la guía de wiki: replace-side-panel-with-glass-window

Paso 3: Retirar la cámara de vista en vivo

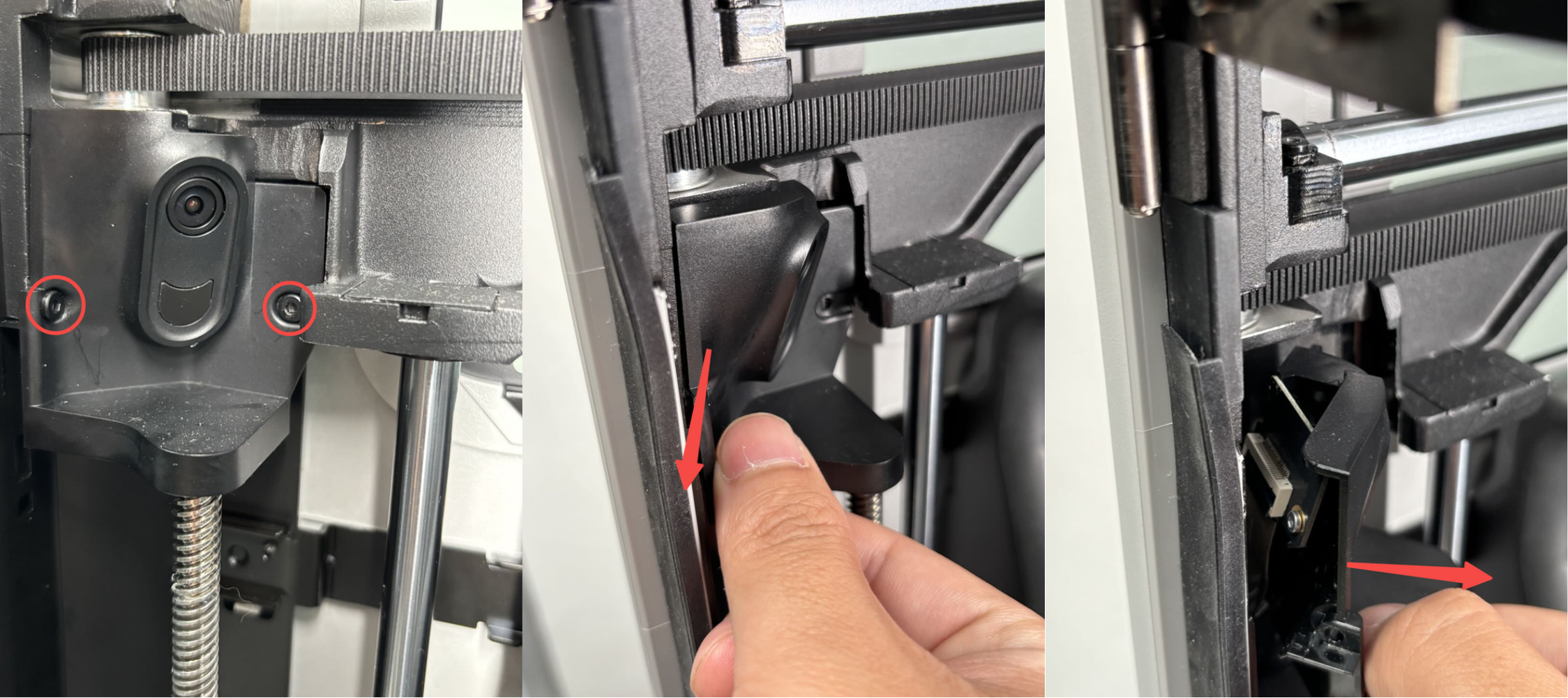

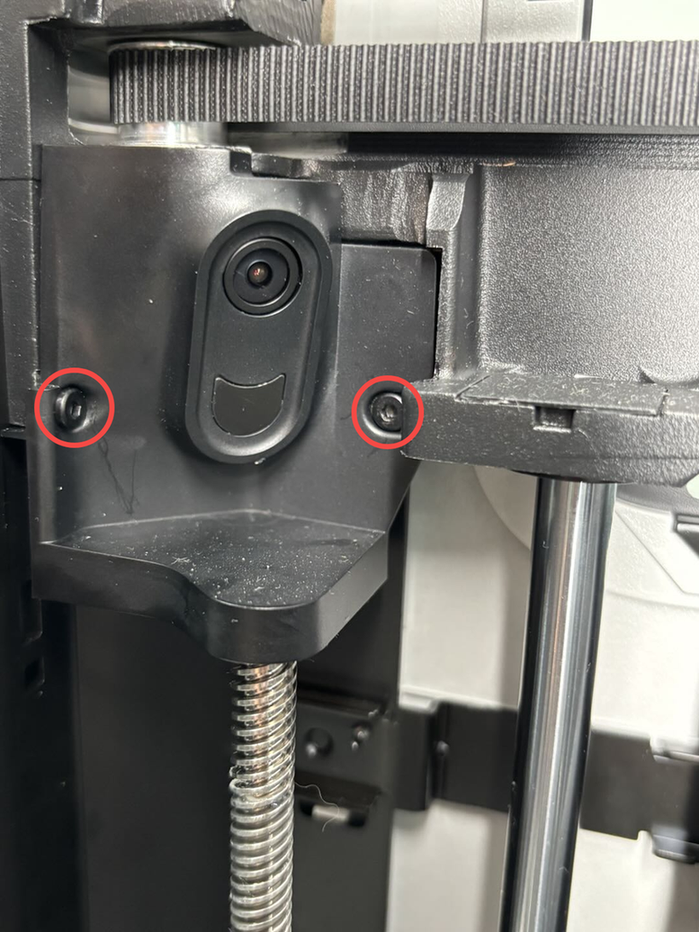

  1. Use una llave Allen H2.0 para retirar los dos tornillos de fijación (M3x6), y luego retire la cámara de vista en vivo desde el lado cercano a la puerta frontal.

  2. Levante la férula negra sobre el conector de la cámara de vista en vivo y extraiga el conector.

Paso 4: Retirar el conector de la cámara de vista en vivo

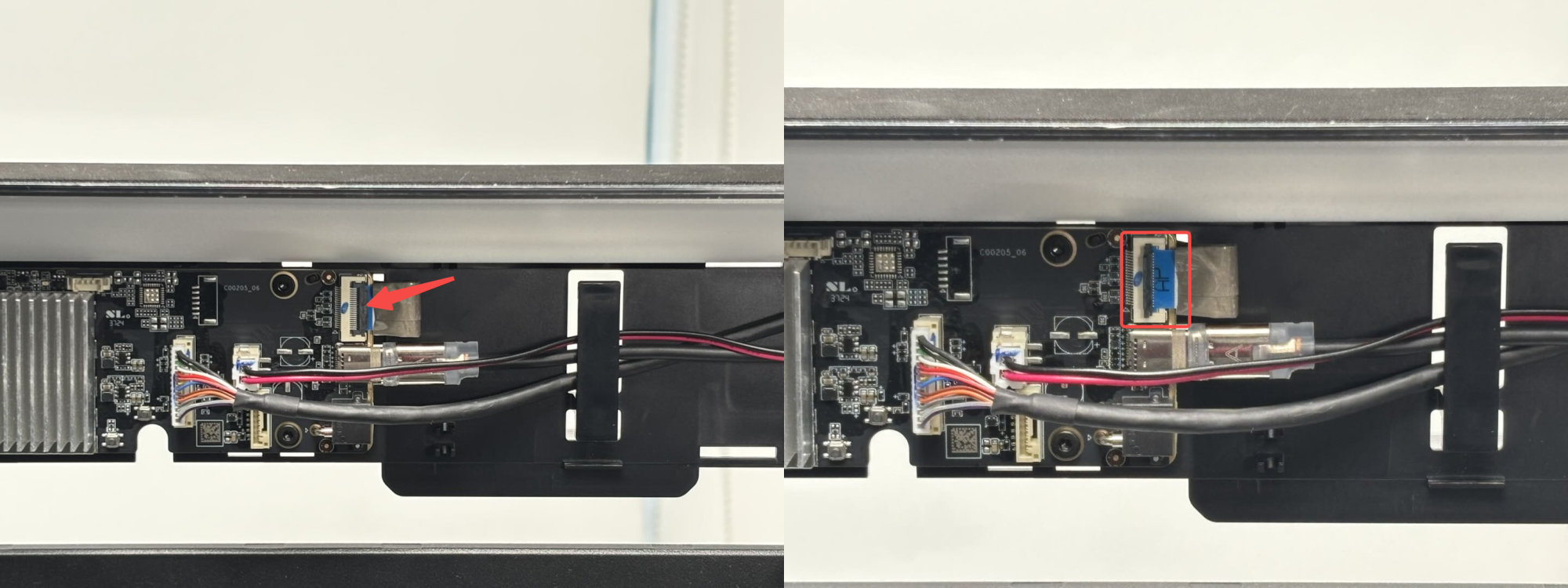

  1. Afloje la hebilla que conecta el cable de la cámara de vista en vivo con la placa AP, y luego retire el conector de la cámara de vista en vivo de la interfaz en la placa AP;

  2. Luego extraiga el conector de la cámara del pequeño agujero en la estructura superior y retire el conector adherido a la impresora.

Instalar el conector de la cámara de vista en vivo

Paso 1: Conectar la placa AP

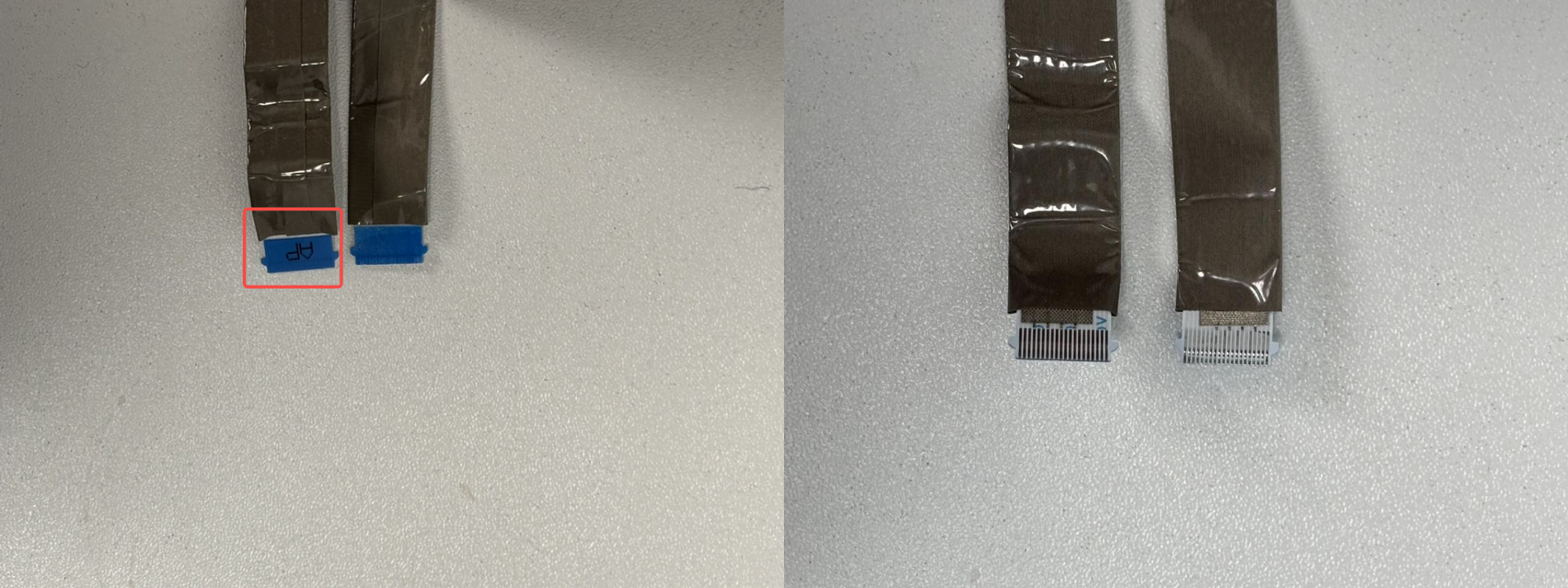

Al instalar el conector de la cámara de vista en vivo, debe prestar atención a la dirección. "AP" está impreso en un extremo del conector, indicando que este extremo se conecta a la placa AP:

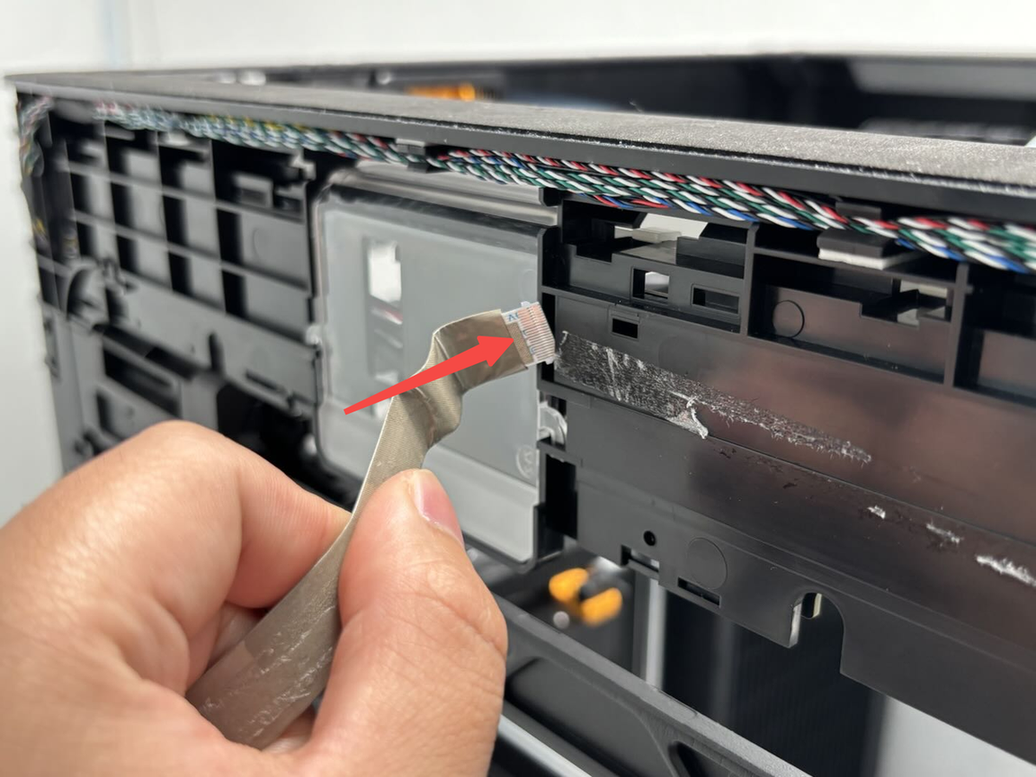

  1. Pase el extremo del conector de la cámara de vista en vivo con "AP" impreso a través de la estructura superior.

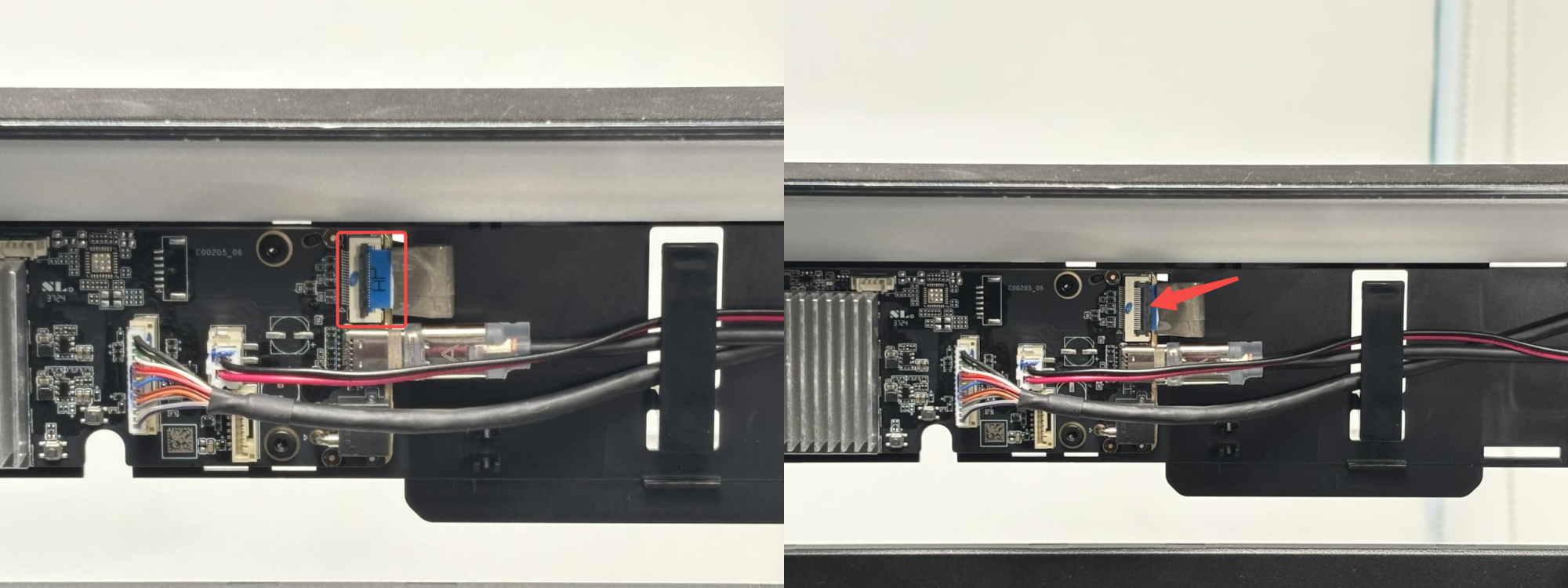

  2. Luego inserte en la interfaz de la placa AP y asegure la hebilla;

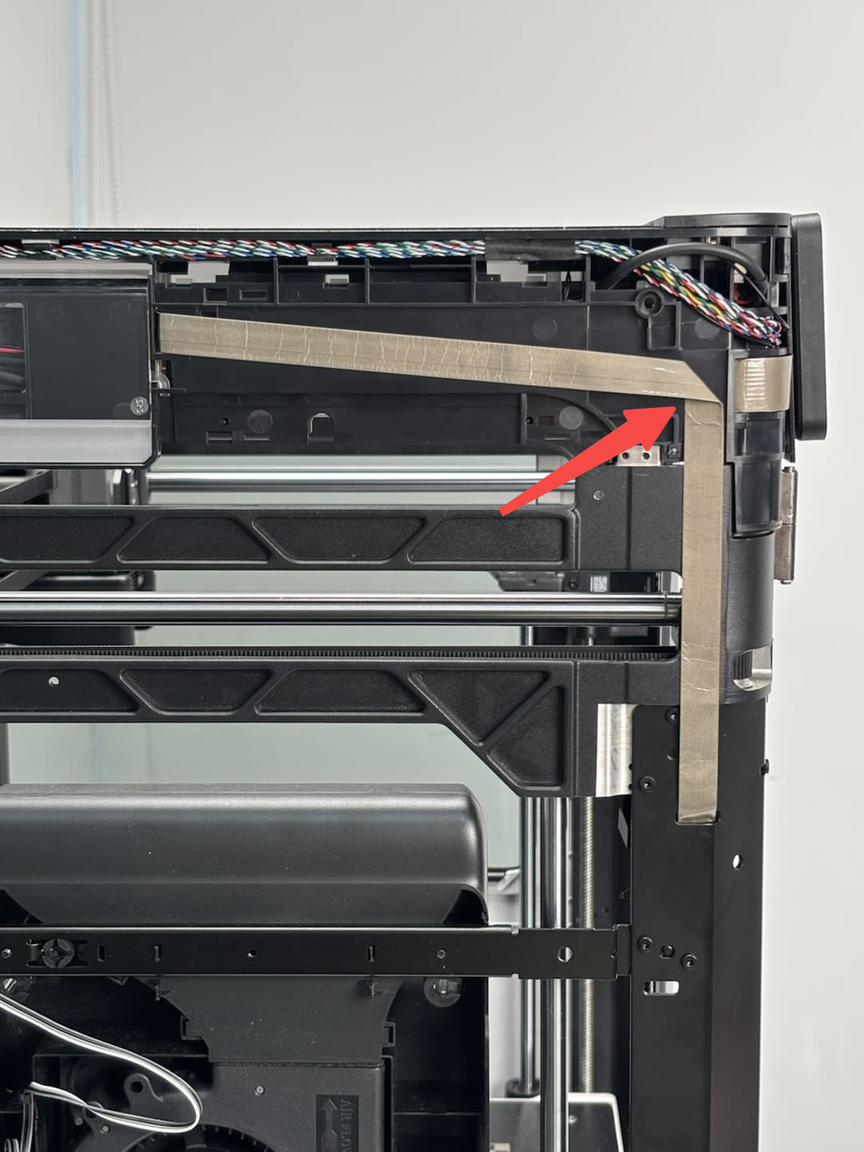

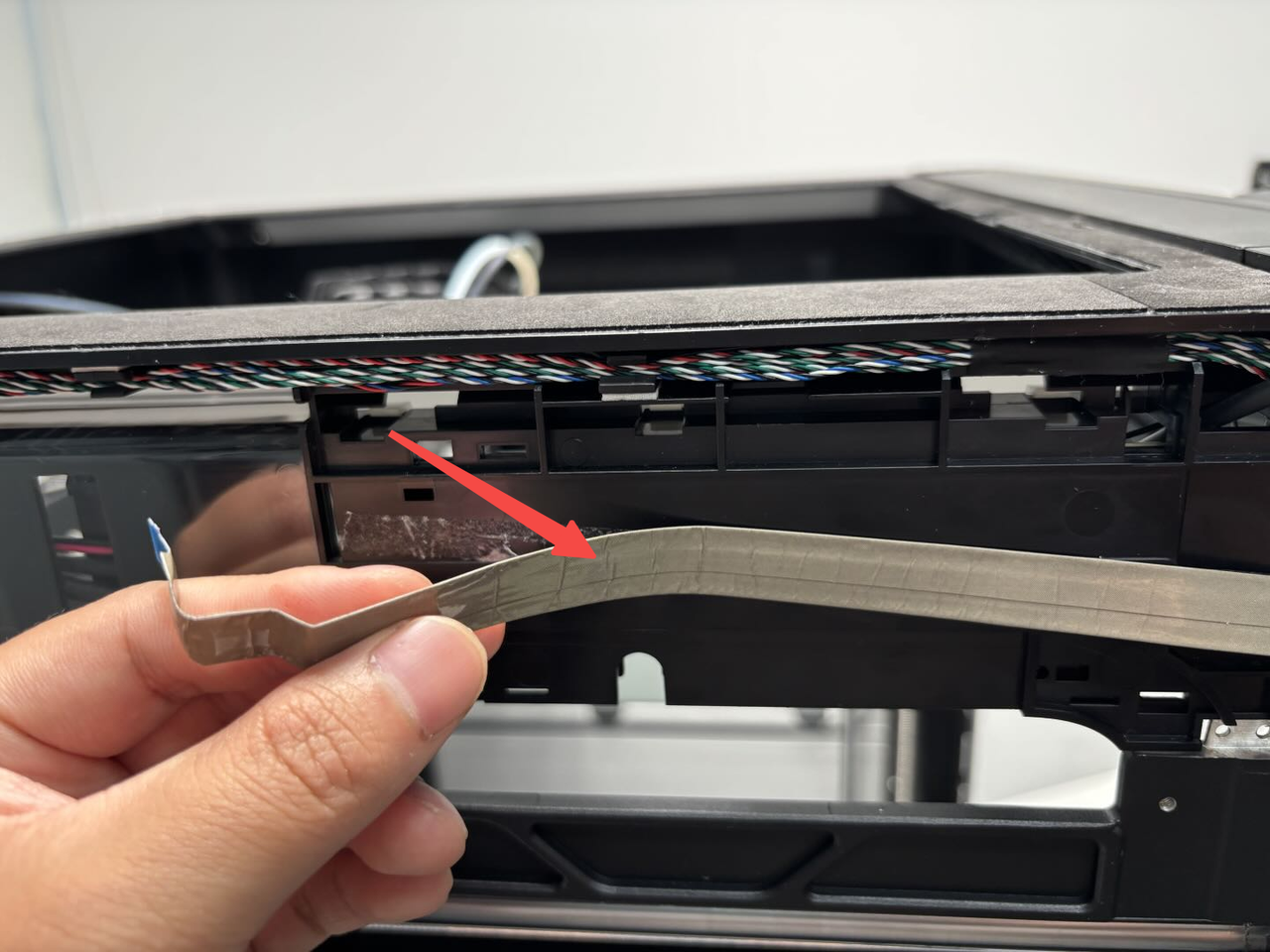

  3. Retire la capa adhesiva del conector de la cámara de vista en vivo, pegue el cable en la impresora según la figura siguiente (puede doblar el cable en el lugar indicado por la flecha para facilitar la fijación).

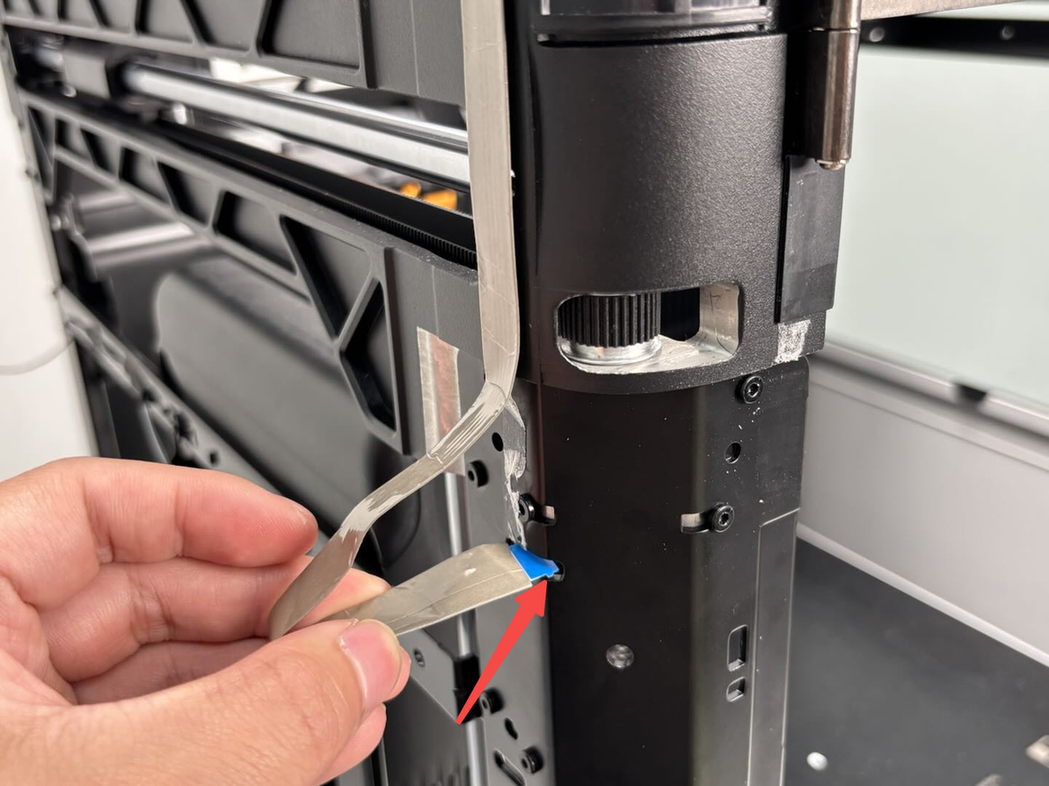

  4. Y luego inserte el otro extremo en el pequeño agujero del pilar de la impresora.

Paso 2: Fijar la cámara de vista en vivo

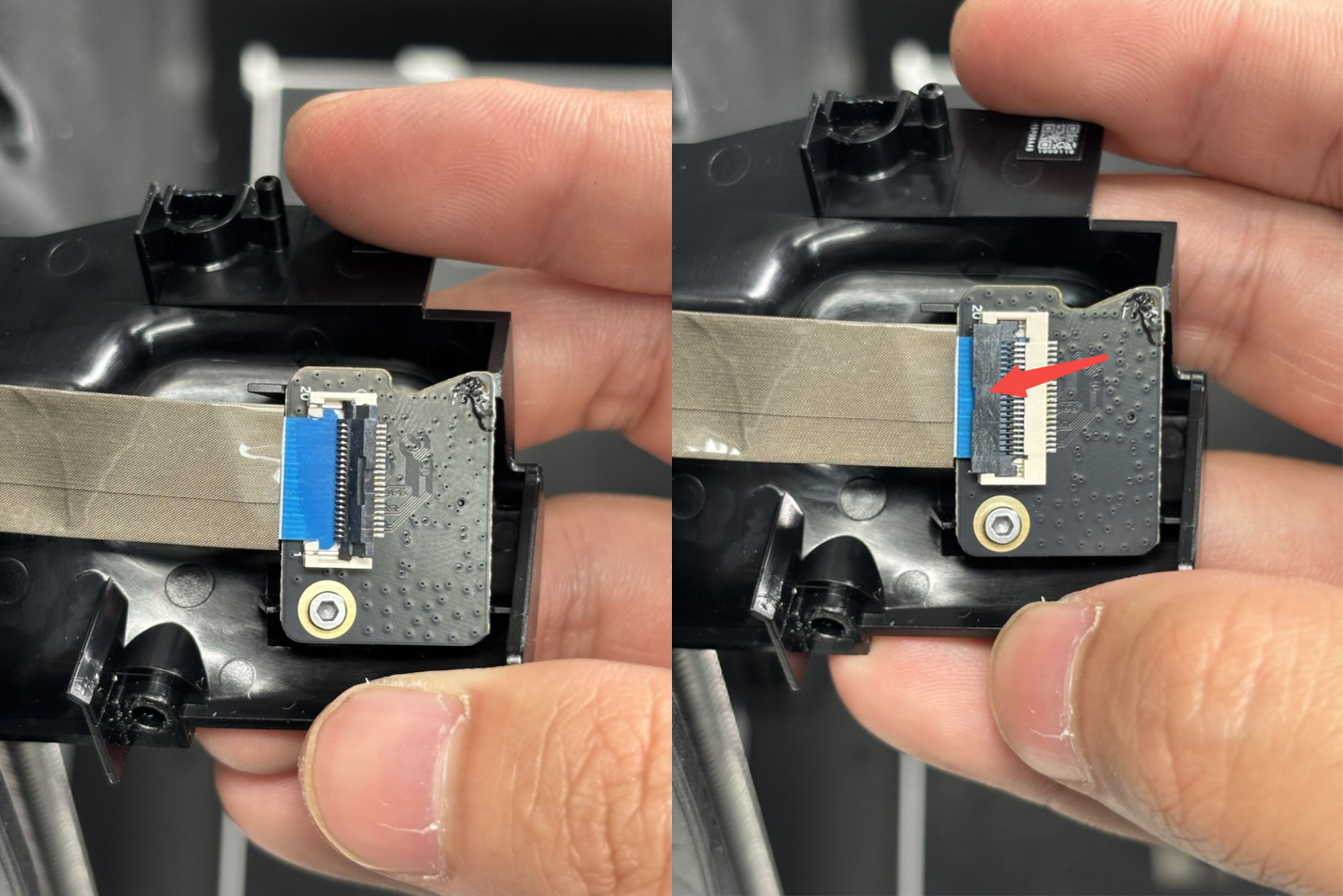

  1. Inserte el conector de la cámara de vista en vivo en la cámara de vista en vivo y asegure la hebilla negra.

Tenga en cuenta que el cable debe estar en su lugar.

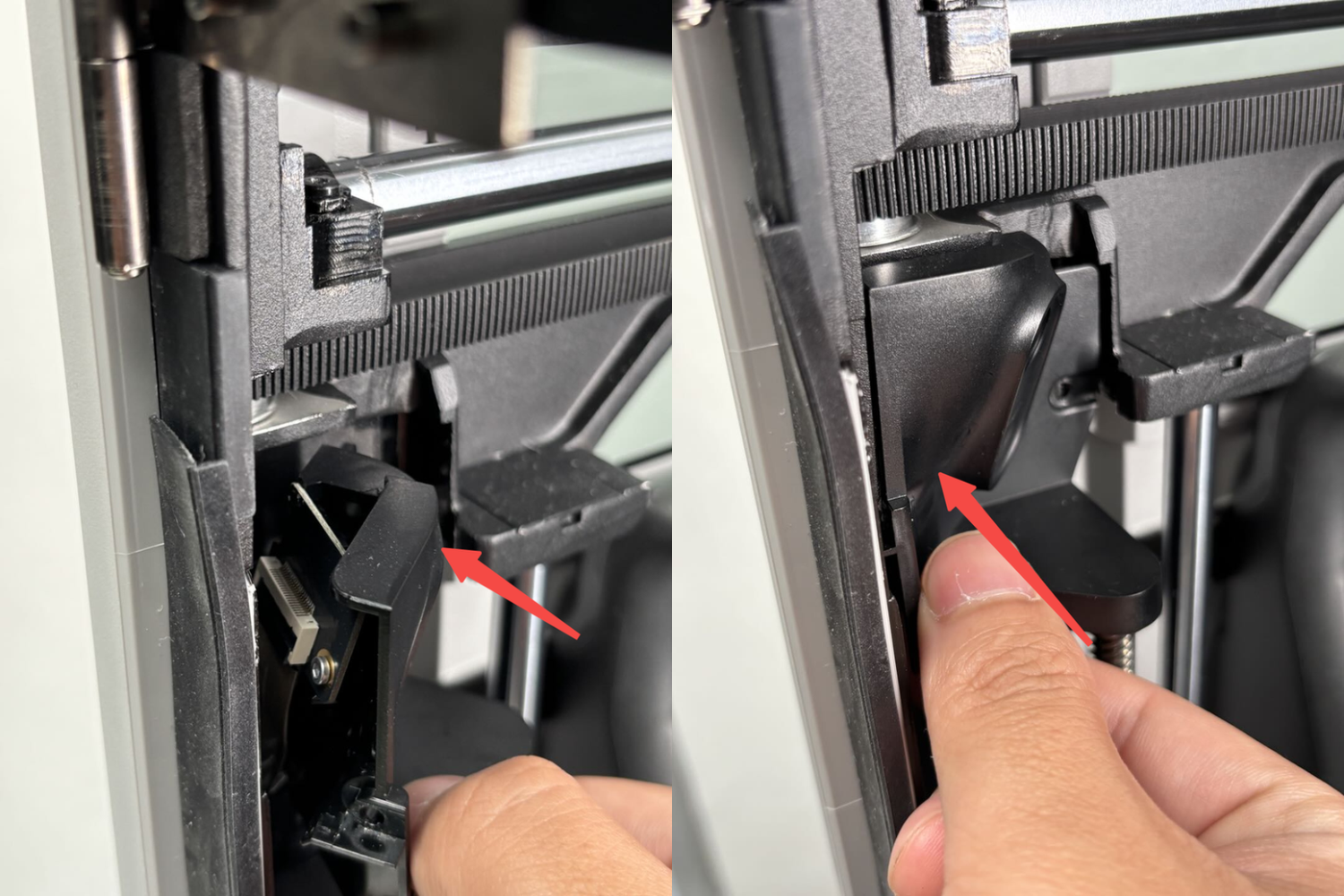

  1. Sostenga el lado izquierdo de la cámara de vista en vivo, instale primero el lado derecho de la cámara, luego el lado izquierdo, y alinee los agujeros para tornillos.

  2. Finalmente, use una llave Allen H2.0 para ajustar los dos tornillos de fijación (M3x6).

Paso 3: Instalar el panel lateral izquierdo

El panel lateral izquierdo se puede instalar siguiendo la guía de wiki en el siguiente enlace: replace-side-panel-with-glass-window

Paso 4: Instalar la cubierta de la placa AP

Primero, encaje la cubierta de la placa AP desde el lado cercano a la parte trasera de la impresora, y luego ajuste un tornillo de fijación (BT2.6x8) usando una llave Allen H2.0.

Verificar la funcionalidad

Conecte el cable de alimentación y encienda la impresora. En Bambu Studio o Bambu Handy, haga clic en el botón Reproducir para verificar si el video se transmite normalmente. Si el video no se muestra correctamente, verifique que los conectores estén correctamente conectados e inténtelo nuevamente. Si el problema persiste, contacte al soporte técnico de Bambu Lab para obtener asistencia adicional.

Tipo de tornillo

Especificaciones y cantidades de tornillos involucrados en el reemplazo de la cámara de vista en vivo/cable de cámara de vista en vivo del H2D (se recomienda guardar los tornillos retirados para evitar pérdidas):

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y brindaremos asistencia.

Si tiene sugerencias o comentarios sobre esta wiki, por favor deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
