Unidad de Extrusor Dual
El extrusor es responsable de extraer el filamento de la bobina y alimentarlo al hotend. El filamento se calienta y funde en el hotend, luego se extruye a través de la boquilla para crear el modelo impreso.
El extrusor debe controlar con precisión la extrusión y retracción del filamento para garantizar la precisión dimensional y la calidad superficial del modelo impreso. Es uno de los componentes centrales de una impresora 3D.
Las piezas de repuesto para la unidad de extrusor dual incluyen lo siguiente:
-
Unidad de extrusor dual (incluye motor servo del extrusor) * 1
-
Tornillos BT2.6x8 * 2
-
Tornillos M2.5x8 * 4
Cuándo utilizar
-
El extrusor está dañado.
-
El motor servo del extrusor no funciona correctamente.
Herramientas y materiales necesarios
-
Nueva unidad de extrusor dual
-
Llave Allen H2.0
-
Pinzas
Especificaciones y cantidades de tornillos involucrados en el reemplazo de la unidad de extrusor dual H2D (se recomienda guardar adecuadamente los tornillos retirados para evitar pérdidas):
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder rápidamente y brindar la asistencia necesaria.
Guía de video
Guía de desmontaje
Paso 1: Bajar la cama caliente
Baje la cama caliente en la pantalla y asegúrese de que el hotend esté a temperatura ambiente, luego apague la impresora.
Paso 2: Retirar el tubo PTFE y la cubierta frontal del cabezal
Apretar las dos esquinas superiores de la cubierta frontal del cabezal y levantar hacia arriba para retirar la cubierta.
De manera simétrica, presione hacia abajo el anillo exterior negro para desbloquear los dos conectores del extrusor, liberando el tubo PTFE.
Paso 3: Retirar los hotends izquierdo y derecho
El bloqueador de flujo se encuentra en el eje de conexión elevado, y se mueve izquierda y derecha al mover el eje de conexión. Si necesita retirar un hotend pero el bloqueador de flujo lo bloquea, debe mover primero la palanca del bloqueador de flujo para despejar el camino antes de desmontar, evitando doblar accidentalmente el bloqueador de flujo al retirar el hotend. Al mover la palanca, el bloqueador de flujo podría no moverse completamente debido al límite de inclinación de la palanca. En este caso, es necesario un movimiento brusco seguido de un ajuste fino para asegurar que el bloqueador de flujo esté completamente en su lugar.
Antes de comenzar a retirar los hotends, presione los cortadores en ambos lados para cortar el filamento, facilitando la retirada de los hotends. Retire la calceta de silicona del hotend que no está bloqueado por el bloqueador de flujo, desbloquee la bisagra para retirar el hotend y preajuste la bisagra del conjunto de calentamiento.
Mueva la palanca del bloqueador de flujo para desplazar el bloqueador de flujo al otro lado, retire la calceta de silicona del hotend restante, desbloquee la bisagra para retirar el hotend y preajuste la bisagra del conjunto de calentamiento.
Paso 4: Retirar el conducto y el ventilador de capa
Puede consultar esta Wiki para retirar el conducto y el ventilador de capa, facilitando la posterior retirada de la unidad del extrusor:
Reemplazar ventilador de capa H2D
Paso 5: Retirar la unidad de extrusor dual
Primero, libere la bisagra del cable de conexión del motor de conmutación y desconéctelo. Sostenga el cable de conexión del motor de conmutación con los dedos, luego libere la bisagra del cable de conexión del motor de extrusión y desconéctelo.
Use una llave Allen H2.0 para retirar seis tornillos de fijación (los dos tornillos superiores: BT2.6x8 * 2, y los cuatro tornillos restantes: M2.5x8 * 2). Al aflojar los dos tornillos en la parte inferior de la guía de filamento del extrusor, sostenga primero el cortador y luego retire los tornillos.
Como los dos tornillos en la parte inferior de la guía de filamento del extrusor están ubicados en profundidad, aflojarlos completamente podría hacer que caigan cerca del cortador y de la guía de filamento del extrusor. Si ocurre esta situación, agite suavemente el extrusor para recuperar estos tornillos después de retirar la unidad del extrusor.

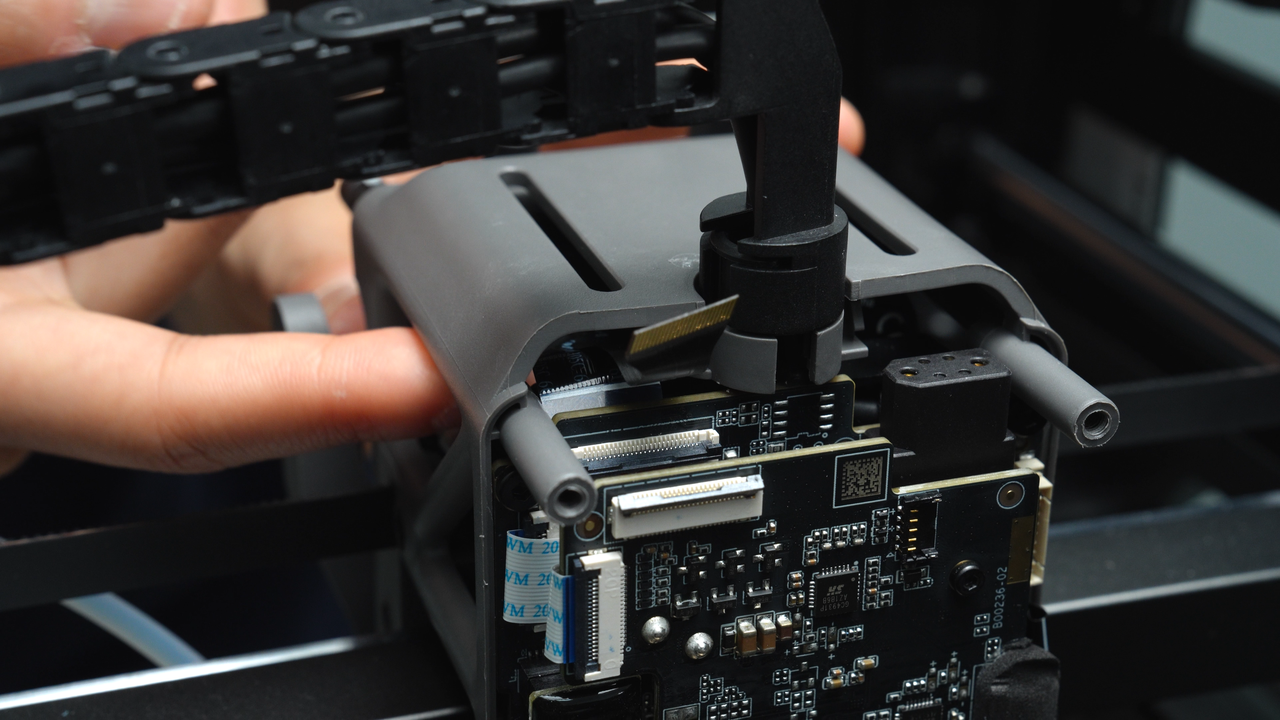

Al retirar la unidad del extrusor, puede usar una pinza para aplanar los cables internos desde la brecha superior del cabezal para evitar que los cables se doblen y dificulten la retirada de la unidad del extrusor.
Luego, aplane los cables en la parte posterior y empuje la cubierta del motor de extrusión hacia afuera con los dedos para retirar el extrusor con un ángulo inclinado, evitando interferencias entre la cubierta del motor de extrusión y la estructura central.

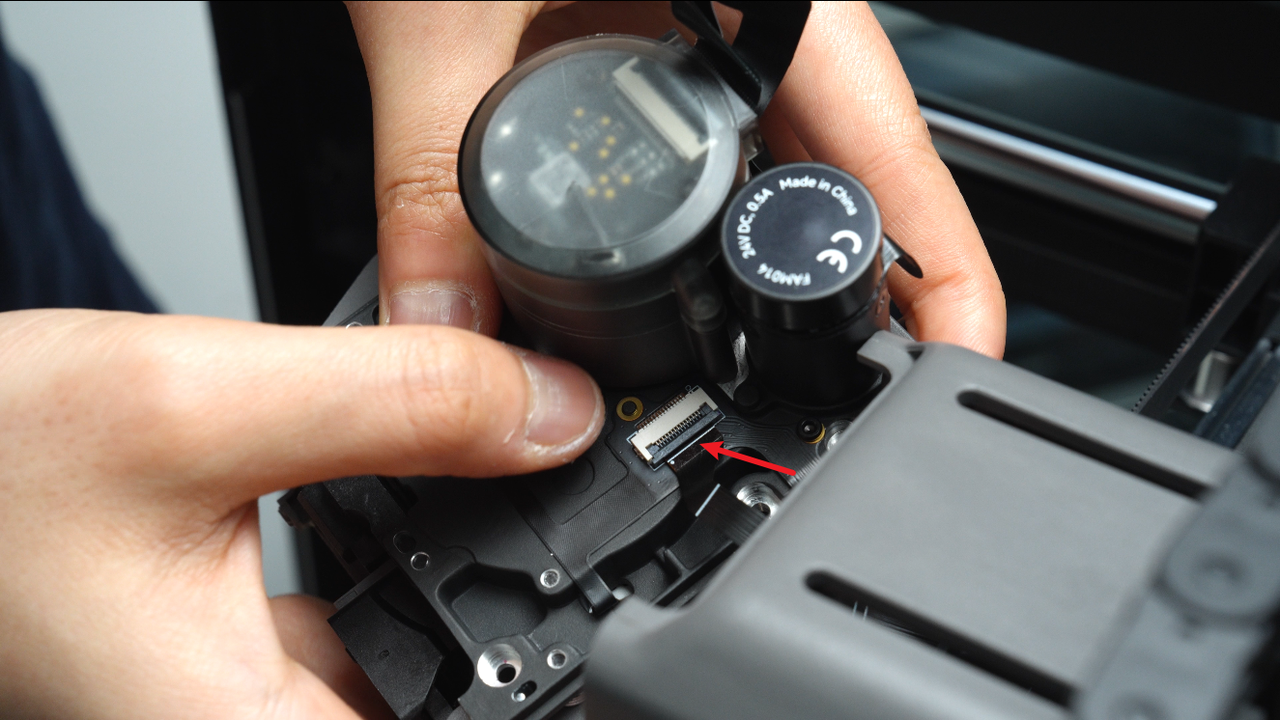

Libere la bisagra del cable FPC del sensor del cabezal, desconecte el cable FPC del sensor del cabezal y retire la unidad del extrusor.

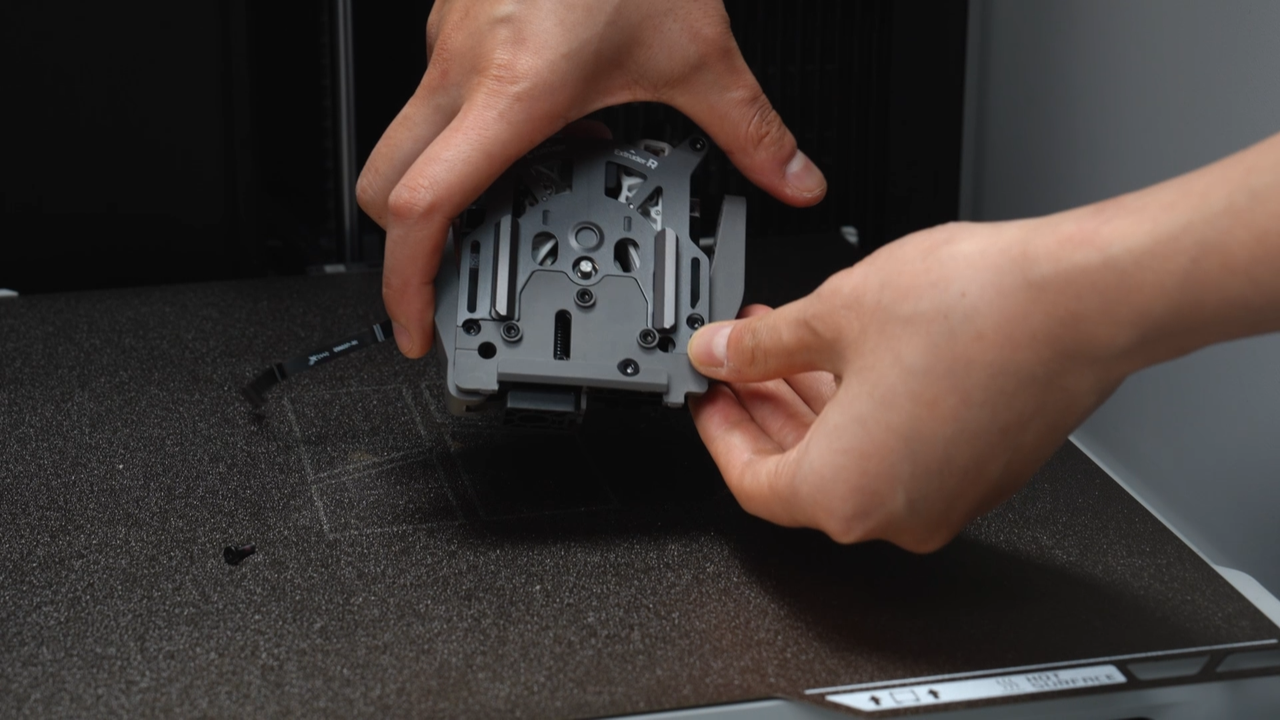

Agite suavemente la unidad de extrusor desarmada sobre la cama caliente para eliminar cualquier tornillo interno. Posteriormente, organice y almacene todos los tornillos adecuadamente para evitar pérdidas.
Guía de montaje
Paso 1: Instalar la unidad de doble extrusor

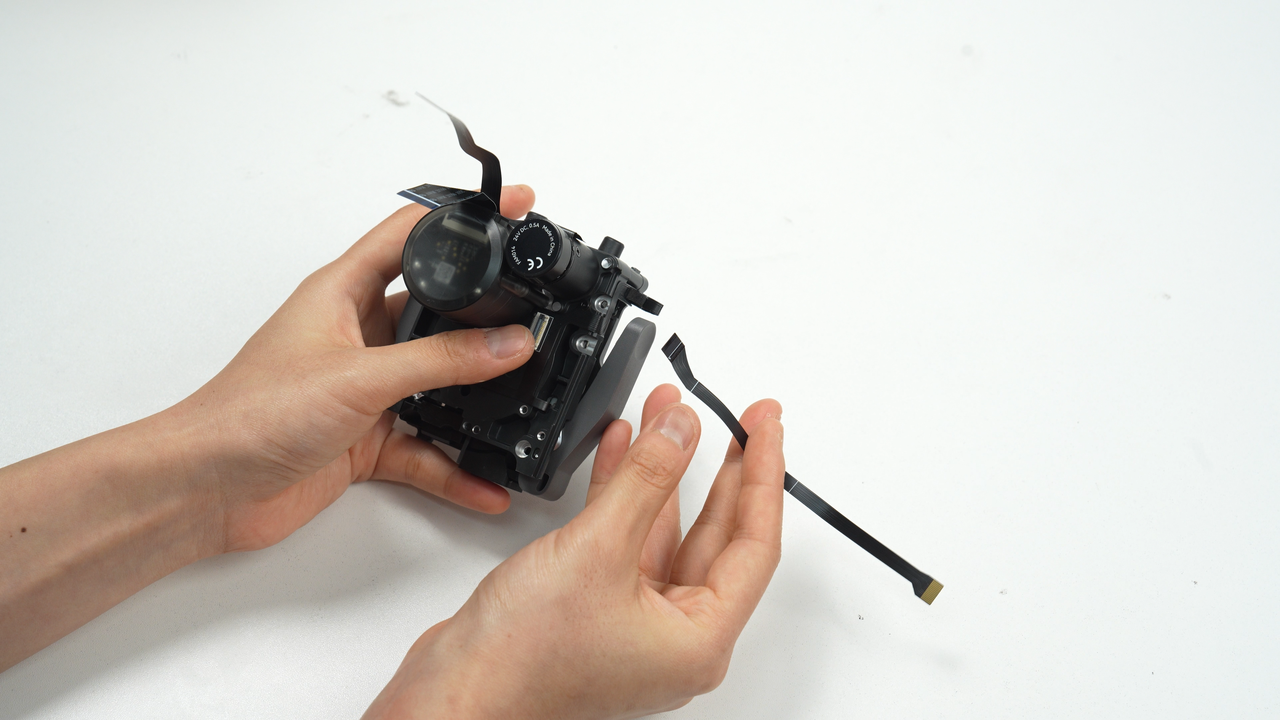

Las piezas de repuesto del extrusor incluyen un cable FPC del sensor de cabezal. Suelte el pestillo y desconecte este nuevo cable FPC del sensor de cabezal.
Antes de instalar la nueva unidad de doble extrusor, debe ajustar el ángulo del cable del motor de conmutación y del cable del motor servo del extrusor para permitir que pasen suavemente por el marco central del cabezal.
Doble ligeramente hacia abajo la cabeza de los dos cables y ligeramente hacia arriba la mitad posterior, lo que ayudará a que los cables pasen por el marco central.
A continuación, comenzaremos a instalar formalmente la nueva unidad de extrusor. Primero, inserte el conector Hall del extrusor original en el receptáculo, asegurándose de que la línea blanca del conector esté en posición horizontal, y luego fije el receptáculo en su lugar.
Al instalar la unidad de doble extrusor, puede usar los dedos para empujar los conectores hacia arriba desde el lado del marco central para ayudar a que los conectores pasen por el marco central.
Primero, inserte el cable del motor servo del extrusor en el receptáculo, asegurándose de que la línea blanca del cable esté horizontal, y luego fije el receptáculo en su lugar. Si el clip del cable del motor servo del extrusor es difícil de fijar, use una llave Allen para ayudar a fijar el receptáculo; luego inserte el cable del motor de conmutación en el receptáculo, asegurándose de que la línea blanca del cable esté horizontal, y fije el receptáculo en su lugar.
Inserte el exceso del conector Hall del extrusor en el espacio entre la placa de conexión del extrusor y la placa TH; también inserte el conector Hall del extrusor en la parte superior izquierda del extrusor en el espacio del cabezal.
Use una llave Allen H2.0 para apretar los seis tornillos de fijación (los dos tornillos superiores: BT2.6x8 * 2, los cuatro tornillos restantes: M2.5x8 * 2). Al instalar los dos tornillos debajo de la guía de filamento del doble extrusor, puede sujetar el cortador y luego apretar los tornillos.
Paso 2: Instalar el conducto y el ventilador del ventilador auxiliar de capa
Puede consultar esta Wiki para instalar el conducto y el ventilador del ventilador auxiliar de capa:
Reemplazar el ventilador auxiliar de capa H2D
Paso 3: Instalar los hotends izquierdo y derecho
Igual que en los pasos de desmontaje, si necesita quitar un hotend pero el bloqueador de flujo lo está obstruyendo, debe mover primero la palanca del bloqueador de flujo para liberar el camino antes de desmontar, para evitar doblar accidentalmente el bloqueador de flujo al quitar el hotend. Durante el cambio, el bloqueador de flujo podría no moverse completamente a su posición debido al límite de inclinación de la palanca. En este caso, es necesario un movimiento brusco seguido de un ajuste fino para asegurar que el bloqueador de flujo esté completamente en su lugar.
Instale el hotend derecho, apriete el pestillo de la boquilla y coloque la calceta de silicona.
Active la palanca del bloqueador de flujo para mover el bloqueador de flujo al otro lado, instale la boquilla izquierda. De manera similar, asegure el pestillo de la boquilla y coloque la calceta de silicona.
Tenga en cuenta que al instalar la calceta de silicona del hotend izquierdo, asegúrese de que la calceta no se incline para evitar deformar el bloqueador de viento adyacente.
Paso 4: Instalar el tubo PTFE y la cubierta frontal del cabezal
Conecte los dos tubos PTFE, con el tubo PTFE superior de la cadena de cables conectado al extrusor derecho y el tubo PTFE inferior de la cadena de cables conectado al extrusor izquierdo.

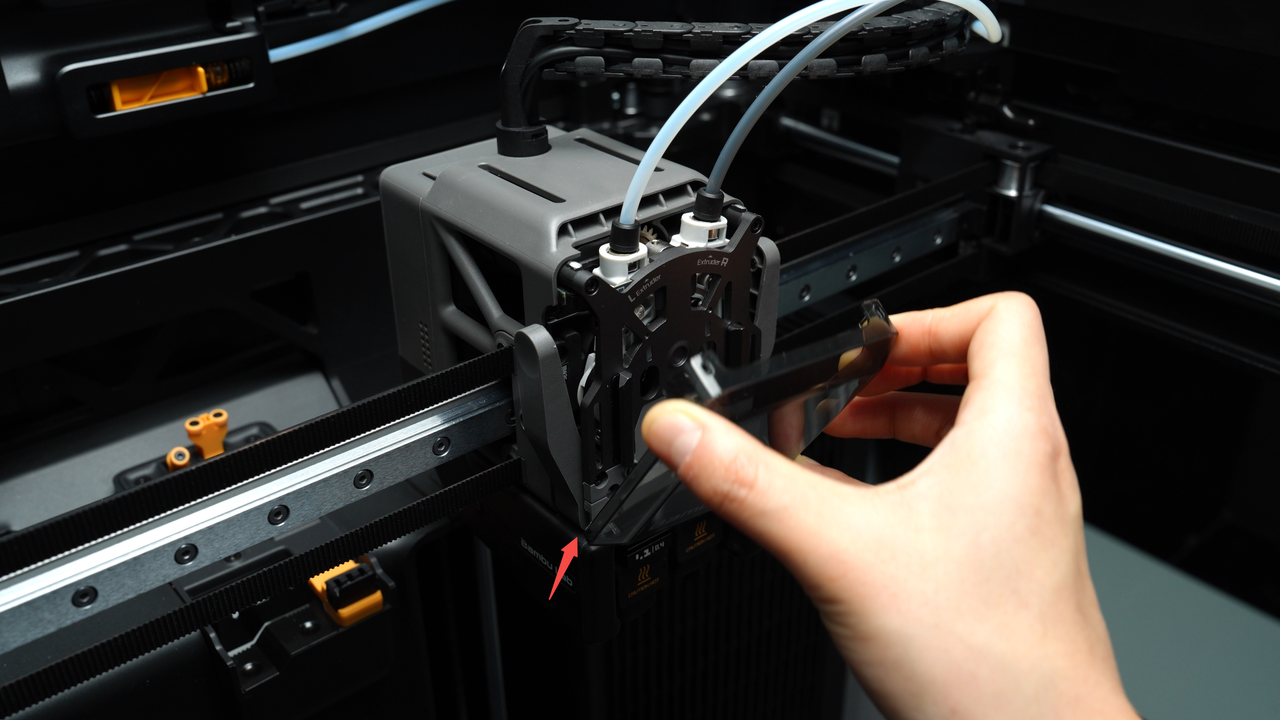

Al reinstalar la cubierta frontal del cabezal, colóquela primero debajo del extrusor y luego empuje hacia atrás para asegurar la cubierta frontal en su lugar.
Verificar la funcionalidad
Conecte la fuente de alimentación y encienda la impresora, inicie una impresión y confirme si puede imprimir con éxito.
