Posible causa
Fallo en la placa AC o mala conexión del cable MC-AC impide que la placa MC detecte la señal de la placa AC.
Pasos para solucionar el problema
Advertencia de seguridad
Importante! Antes de realizar cualquier mantenimiento en la impresora y sus electrónicos (incluido el cable del cabezal), apague la impresora y desconéctela de la fuente de alimentación para evitar toques accidentales en la pantalla o cortocircuitos que podrían causar daños adicionales o riesgos de seguridad. Al realizar mantenimiento o solucionar problemas, confirme las temperaturas del hotend y la cama caliente; evite operar a altas temperaturas. Si es inevitable operar a altas temperaturas, use guantes resistentes al calor para garantizar un mantenimiento seguro y efectivo.
Paso 1: Retirar el panel trasero
Consulte esta Wiki para retirar el panel trasero H2D:
Paso 2: Retirar el conducto de purga

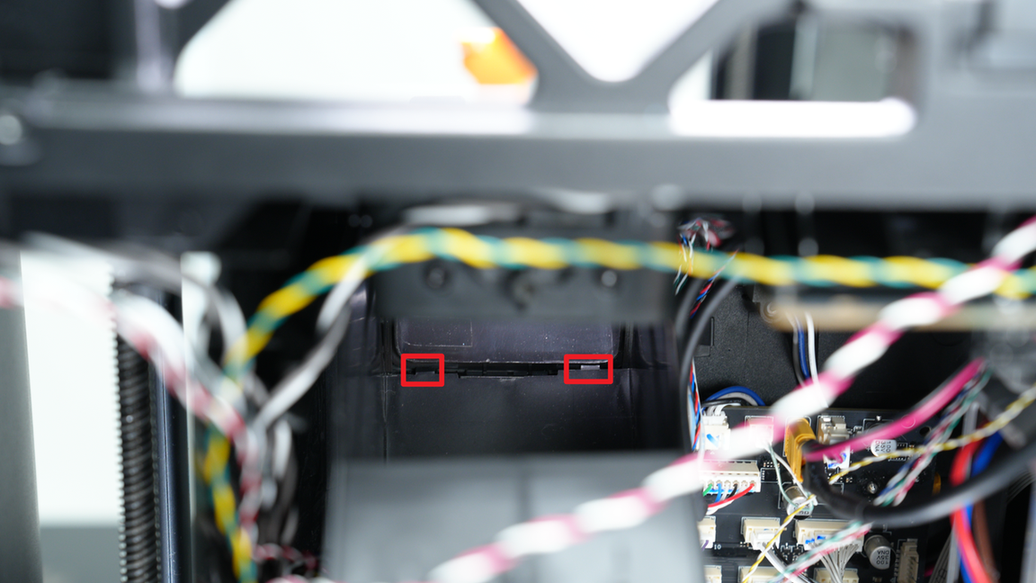

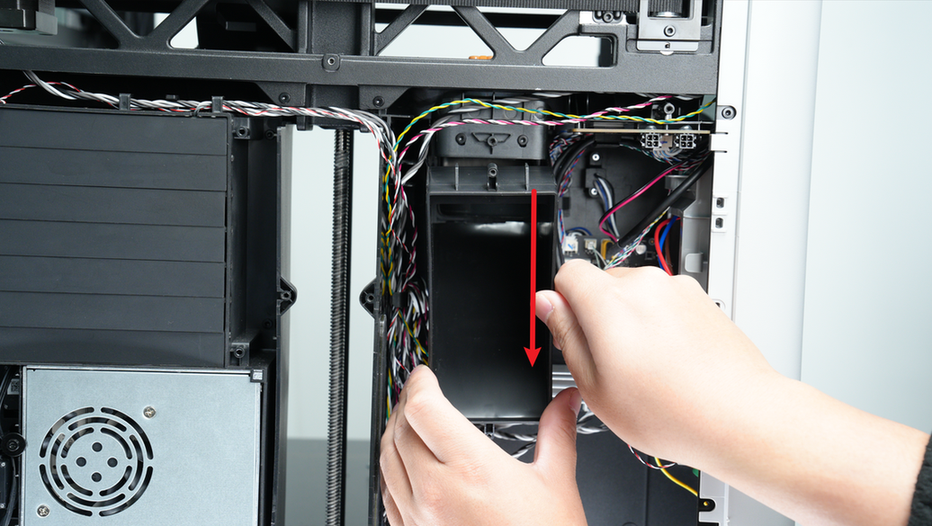

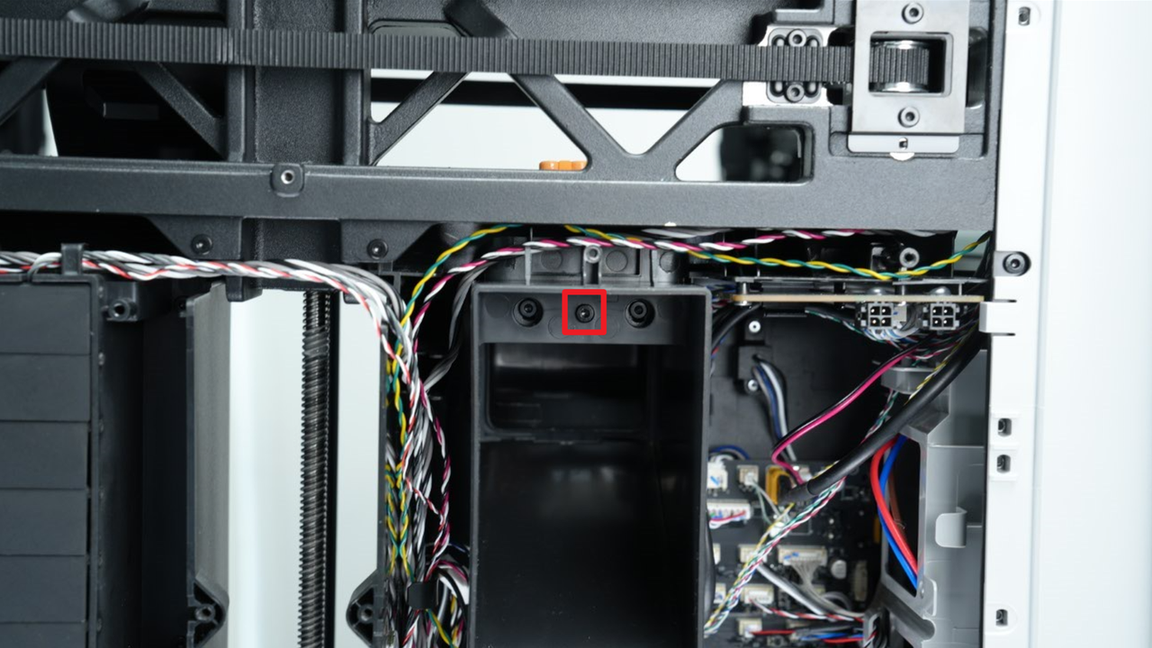

Utilice una llave allen H2.0 para retirar un tornillo (BT3x8), luego tire hacia abajo el conducto de purga hasta que se visualicen sus dos pestañas de bloqueo y tire hacia afuera para retirarlo.
El conducto de purga está asegurado no solo por el tornillo superior sino también por dos pestañas inferiores enganchadas en las guías.
Paso 3: Retirar la cubierta del cable de la placa AC

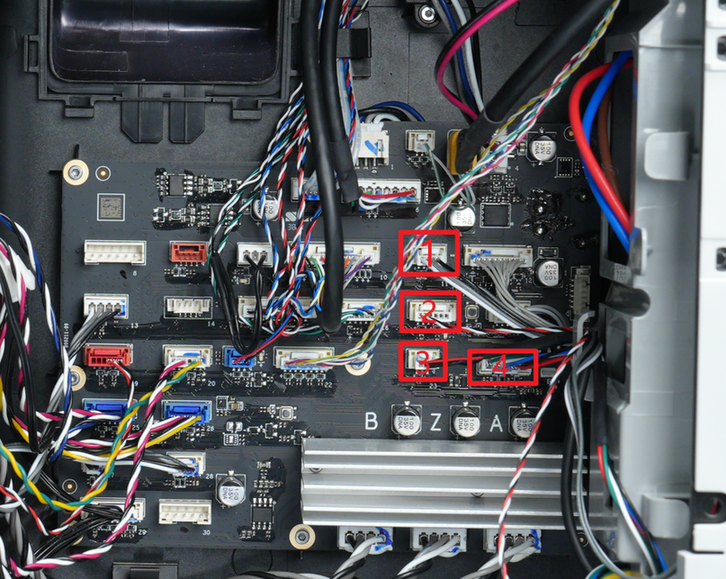

- Desconecte los cuatro cables mostrados a continuación de la placa MC en orden, y libérelos de los clips de la cubierta para facilitar la retirada de la cubierta del cable de la placa AC;
Desconectar cables

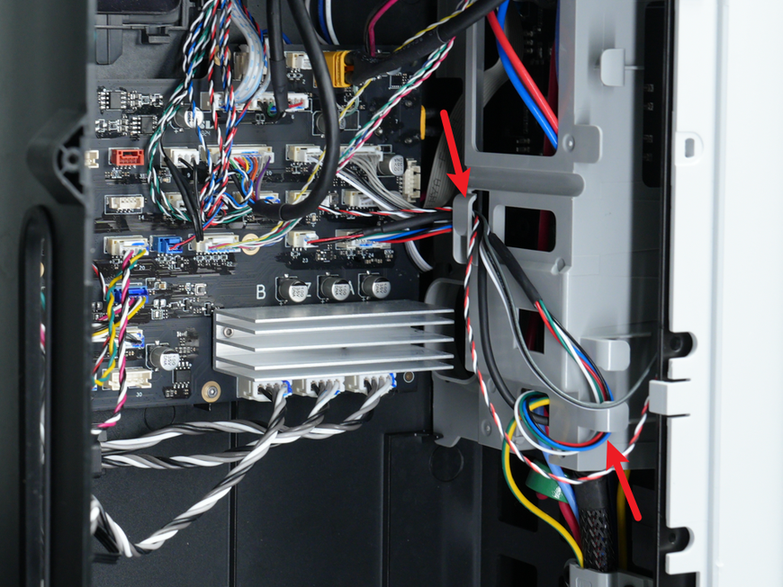

Liberar de los clips

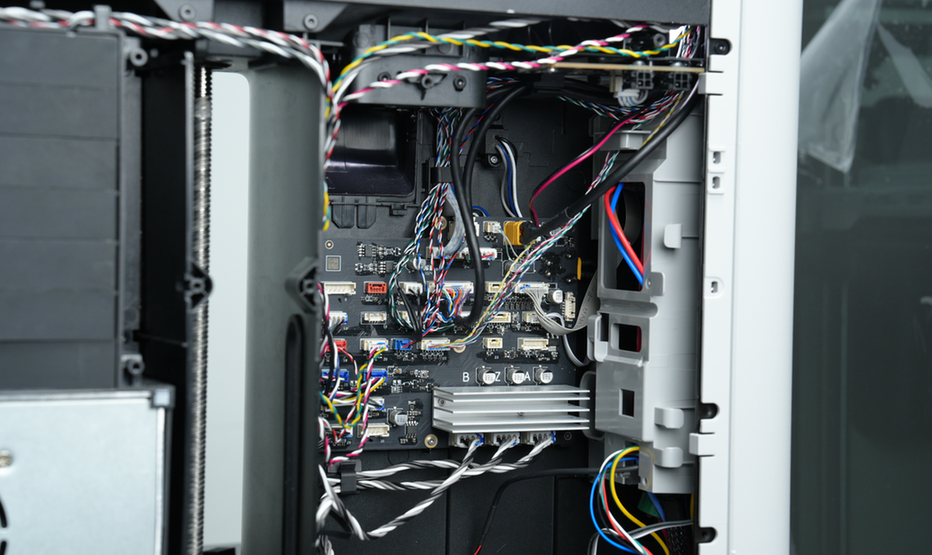

Después de la retirada

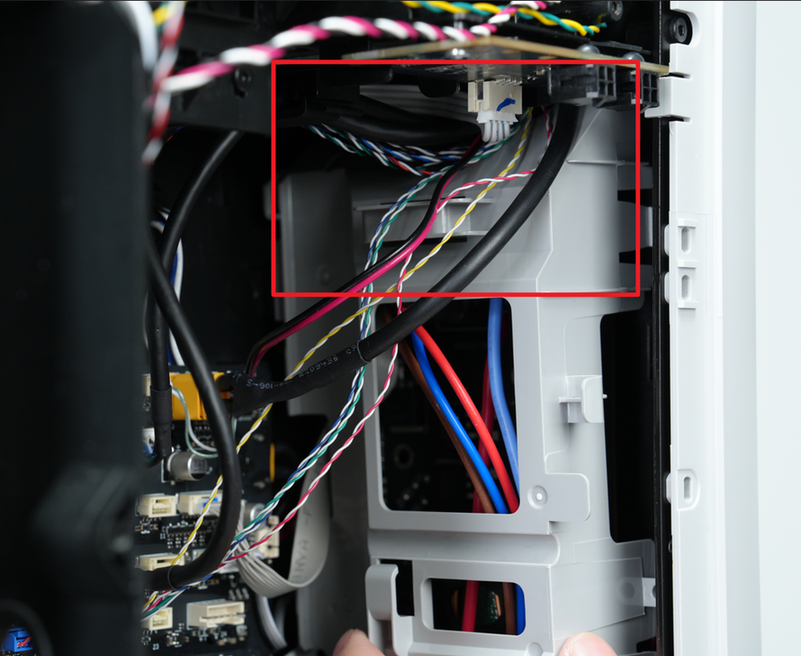

El conector 22 tiene versiones de cable largo y corto. La versión larga almacena el cable sobrante en el clip de la cubierta; la versión corta no. Para la versión corta, omita desconectar al retirar la cubierta; para la versión larga, desconecte y tire del cable libre.

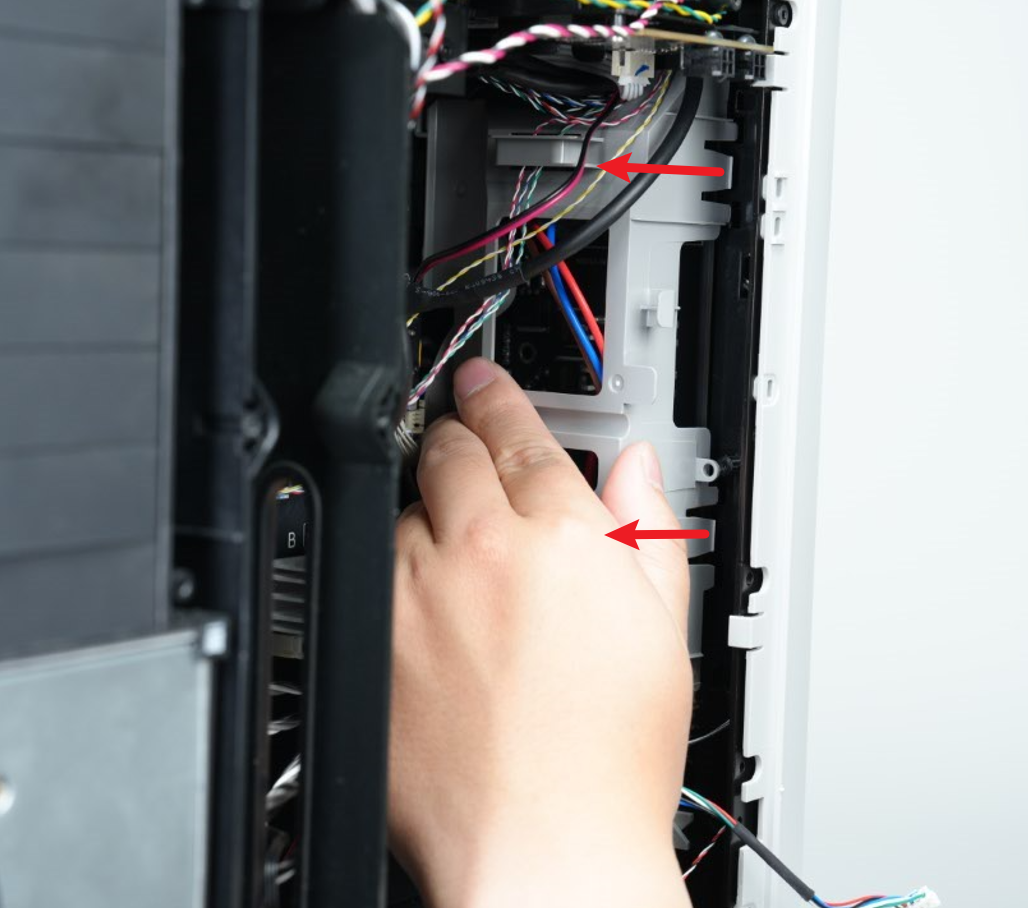

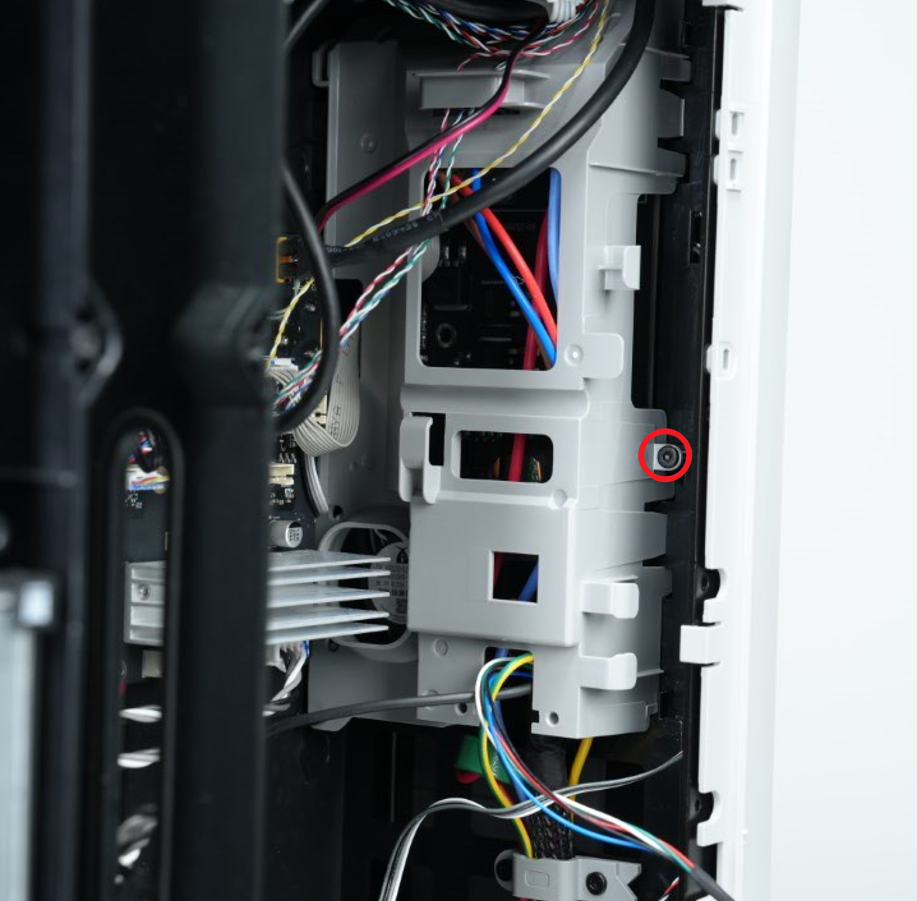

- Utilice una llave allen H2.0 para retirar un tornillo (BT3x8). Presione ligeramente la cubierta hacia adentro con el pulgar mientras la tira hacia afuera para liberar las dos pestañas, luego incline la cubierta hacia afuera.

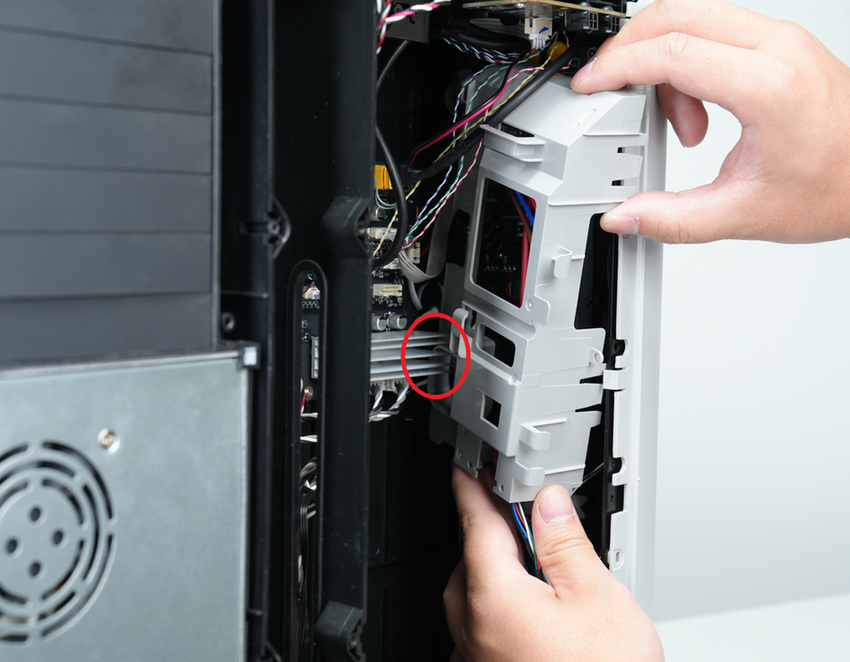

Nota: Al retirar la cubierta del cable de la placa AC, evite los cables superiores y el disipador de calor de la placa MC.
Paso 4: Reconectar el cable MC-AC
Presione la bisagra del conector para desbloquearlo, tire suavemente el conector hacia afuera y vuelva a insertarlo completamente.

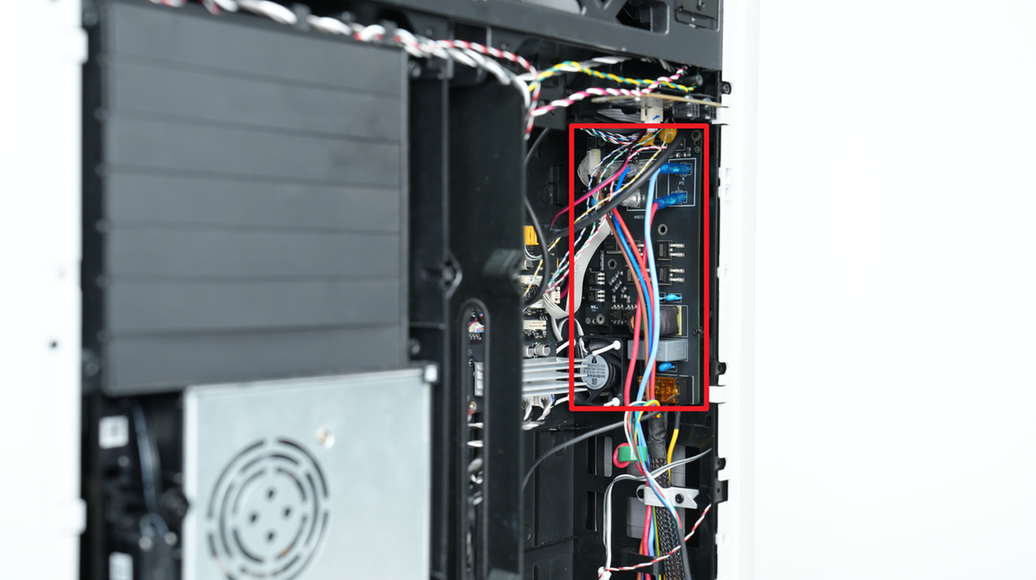

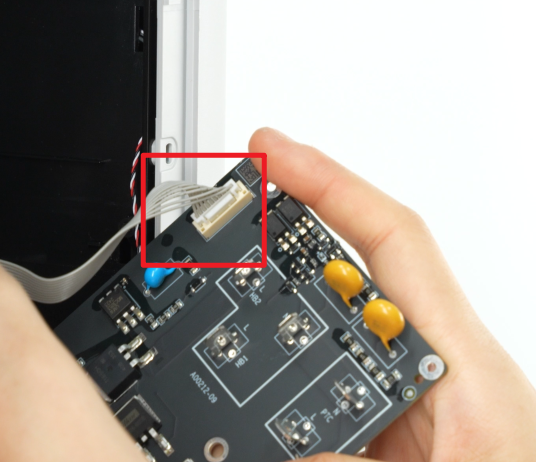

En la placa AC, este conector se encuentra en la esquina superior izquierda.
En la placa MC está marcado como conector 12.
Verificar funcionalidad

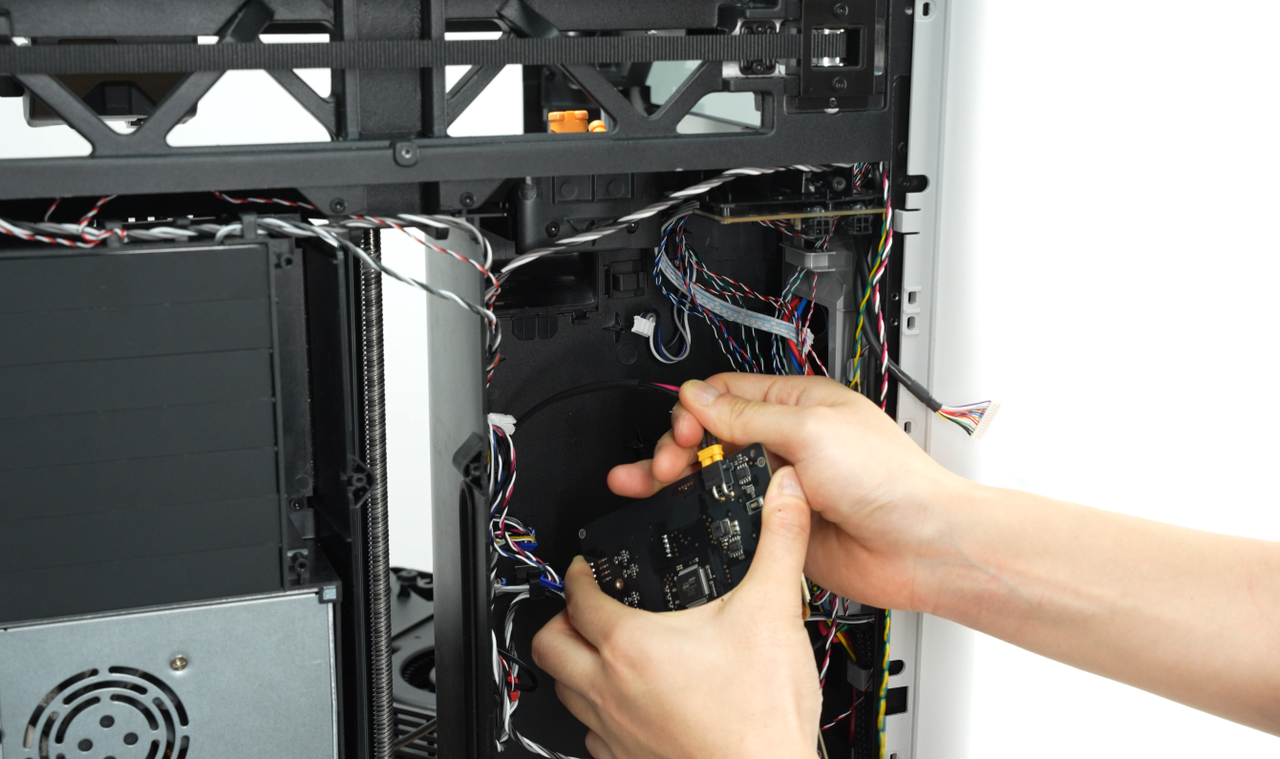

Reinicie el dispositivo; si el fallo persiste, reemplace la placa AC.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe una solicitud de soporte incluyendo los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
