Guía de impresión de TPU 85A y 90A para la serie P

Introducción

TPU 85A y TPU 90A son dos grados diferentes de dureza de filamentos de poliuretano termoplástico (TPU).

• Dureza: La dureza del TPU generalmente se representa mediante la dureza Shore A. 85A y 90A indican los niveles de dureza de estos dos materiales, siendo 90A más duro que 85A.
• Elasticidad y flexibilidad: Ambos materiales pueden estirarse y doblarse ampliamente sin agrietarse y tienen excelente recuperación de forma. Esto hace que el TPU 85A y el TPU 90A funcionen bien en aplicaciones que requieren elasticidad y flexibilidad.
• Resistencia al desgaste: Los filamentos TPU tienen buena resistencia al desgaste, manteniendo un rendimiento estable durante un uso prolongado.

En cuanto a las aplicaciones, el TPU 85A y el TPU 90A se pueden utilizar para fabricar suelas de zapatos, componentes de equipo deportivo y otros productos que requieran elasticidad y resistencia al desgaste. También se pueden usar para fundas de teléfonos, correas de relojes inteligentes y otros accesorios electrónicos. En general, estos dos filamentos son materiales de poliuretano termoplástico de alto rendimiento y ampliamente utilizados. Sus diferentes niveles de dureza permiten satisfacer las necesidades de diversos escenarios de aplicación.

Preparación para la impresión

Secado del filamento

El TPU es altamente sensible a la humedad. El TPU húmedo puede causar hilos, burbujas y adhesión débil entre capas. Es esencial secar el filamento antes de imprimir.

Para conocer los pasos detallados de secado, consulte: Recomendaciones para secar filamentos.

Durante el proceso de secado, el filamento TPU se expande al calentarse, lo que puede deformar la bobina — el ancho de la bobina puede aumentar de 65,4 mm a aproximadamente 69,4 mm. Este es un comportamiento normal. Para minimizar la deformación, puede colocar un peso resistente al calor encima de la bobina de TPU durante el secado.

Compatibilidad de hardware

Boquilla

• Es necesario prestar especial atención a la selección de la boquilla al imprimir filamentos TPU.
• No se recomienda usar boquillas de 0,2 mm ni boquillas de alto flujo regulares para imprimir. Específicamente, los filamentos TPU 85A no pueden imprimirse con boquillas de 0,4 mm.
• Para imprimir filamentos TPU, se recomienda usar boquillas nuevas, o realizar un cold pull en boquillas viejas antes de imprimir. Consulte la Guía de Cold Pull para instrucciones.
• La historia de la boquilla es importante. Si la boquilla anteriormente se utilizó con filamentos de fibra de carbono o fibra de vidrio, las fibras residuales pueden aumentar la resistencia al imprimir TPU. Realice varias limpiezas de cold pull antes de imprimir TPU.

📌 Consulte la tabla siguiente para seleccionar la boquilla adecuada:

Si el hotend no es nuevo, verifique su estado (si hay residuos; si los hay, eleve la temperatura y realice 2-3 cold pulls con filamento PLA/PETG, pero no use filamentos reforzados con fibra para cold pull).

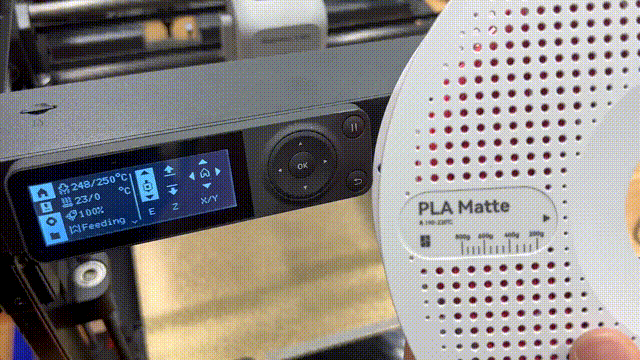

Pasos para la operación de enjuague (usando PLA Matte como ejemplo):

1. Para facilitar la operación, desconecte primero el tubo PTFE del cabezal.
2. Se recomienda elevar la temperatura del hotend a 250 °C, luego inserte un segmento de filamento PLA Matte en el cabezal.
3. Presione el botón "Extrudir hacia abajo" en la interfaz y observe si el filamento se extruye de manera continua y uniforme. (Este paso debe repetirse 3-5 veces.)

Entorno de almacenamiento del filamento

Se recomienda mantener el filamento en un entorno con humedad inferior al 20% HR. Es conveniente almacenar el filamento en una caja de almacenamiento con desecante (se recomienda desecante de gel de sílice).

Coloque el desecante de gel de sílice en la caja de almacenamiento antes de guardar el filamento.

Preparación general de la máquina

Placa de impresión

Excepto la Cool Plate SuperTack, todas las demás tipos de placas son compatibles con los filamentos TPU.

Preparación del contenedor

Se recomienda usar AMS HT o caja seca de filamento para imprimir con filamentos TPU.

A continuación se presentan las introducciones a los dos contenedores y los métodos de carga:

AMS HT

Al imprimir con filamento TPU, el AMS HT funciona solamente como cámara sellada y secadora — su función de alimentación no debe usarse.

El filamento TPU debe alimentarse a través de la salida dedicada de filamento TPU, no a través de la salida predeterminada.

Siga los pasos a continuación para la instalación:

Paso 1: Corte un tubo PTFE de 50 mm de largo y doble ligeramente para mantener una forma curva, lo que facilitará la alimentación del filamento más adelante. Luego, retire el tapón de silicona en la parte posterior del AMS HT, inserte el tubo PTFE con el lado elevado hacia arriba en el pequeño agujero del tapón de silicona, y asegúrese de que unos 5 mm del tubo estén insertados en el AMS HT.

Paso 2: Verifique la dirección del filamento, coloque la bobina en el AMS HT y alimente el filamento hacia arriba a través del tubo PTFE.

Paso 3: Asegure la tapa del AMS HT, y la instalación estará completa.

Caja seca de filamento

• La caja seca de filamento proporciona un entorno sellado y de baja resistencia para la alimentación del filamento.

• Si usa una caja de filamento para cargar, asegúrese de usar el soporte para bobina para garantizar una rotación suave del filamento. Haga clic en el enlace a continuación para descargar e imprimir el soporte. Soporte para caja de filamento sellada de 5,8 L

• Además, para reducir la resistencia de carga, abra la abertura lateral de la caja de filamento.

Carga y descarga del filamento

• Al imprimir con TPU, se recomienda elevar el contenedor para garantizar una alimentación suave y evitar que el exceso de filamento sea raspado por la cama caliente o la boquilla.
• Puede usar objetos como un pequeño taburete o caja para elevar el contenedor. Alternativamente, si hay tiempo, puede imprimir el modelo soporte para bobina de filamento TPU desde MakerWorld para este propósito.

Carga de TPU 85A

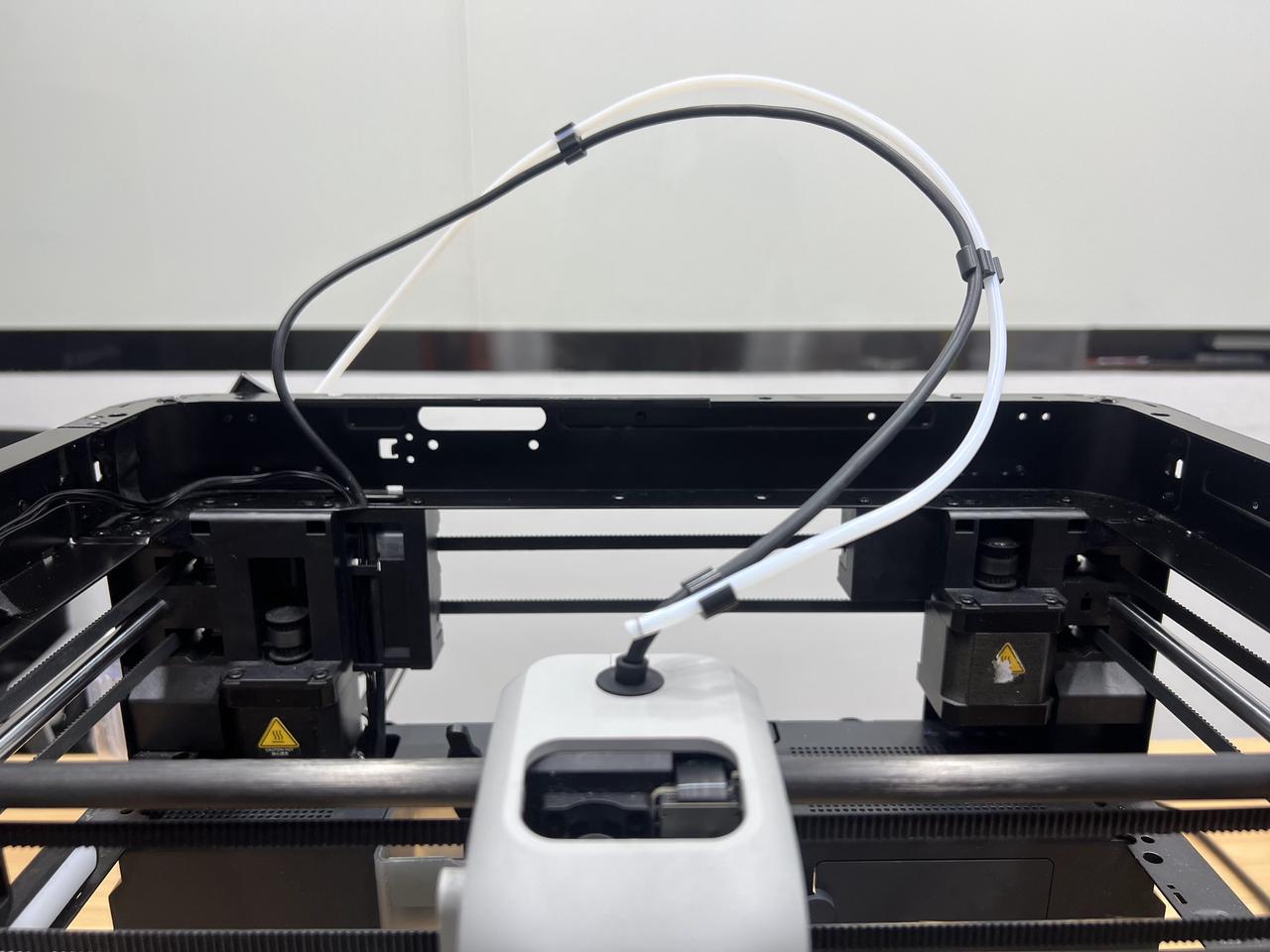

1. Retire previamente la placa de vidrio superior, desconecte el tubo PTFE conectado al cabezal y asegure el tubo PTFE.

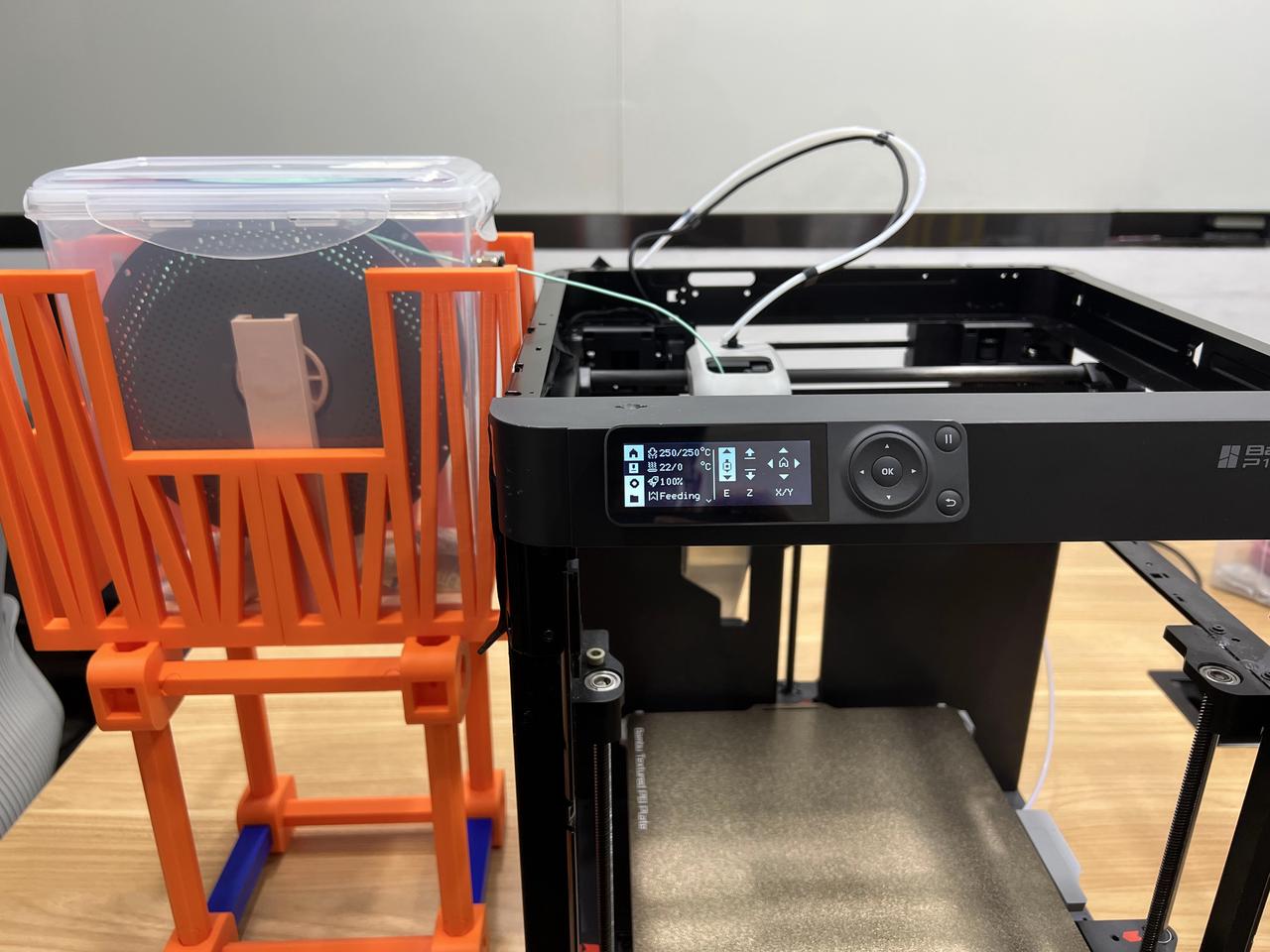

2. Coloque el soporte para bobina al lado de la impresora, asegurándose de que el puerto de descarga del filamento esté más alto que la impresora.

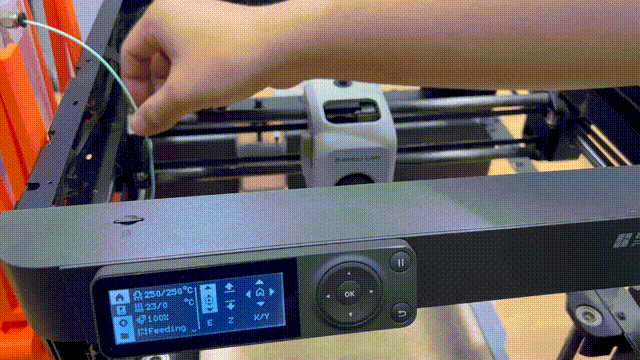

3. Al cargar, se recomienda calentar el hotend a 250 °C. Cargue el filamento directamente desde arriba de la impresora en el extrusor (no se admite la carga a través del tubo PTFE). Luego, presione lentamente el botón "Cargar" para asegurar que el filamento se extruya de manera suave y uniforme.

Notas:

• Al presionar el botón de extrusión, no presione continuamente, ya que esto podría hacer que el TPU quede atrapado en los engranajes del extrusor, causando un atasco.
• Una vez que los engranajes del extrusor hayan interactuado con el filamento TPU, presione lentamente el botón de extrusión para asegurar que el filamento se extruya de manera suave y uniforme desde el hotend antes de iniciar la impresión.

Carga de TPU 90A

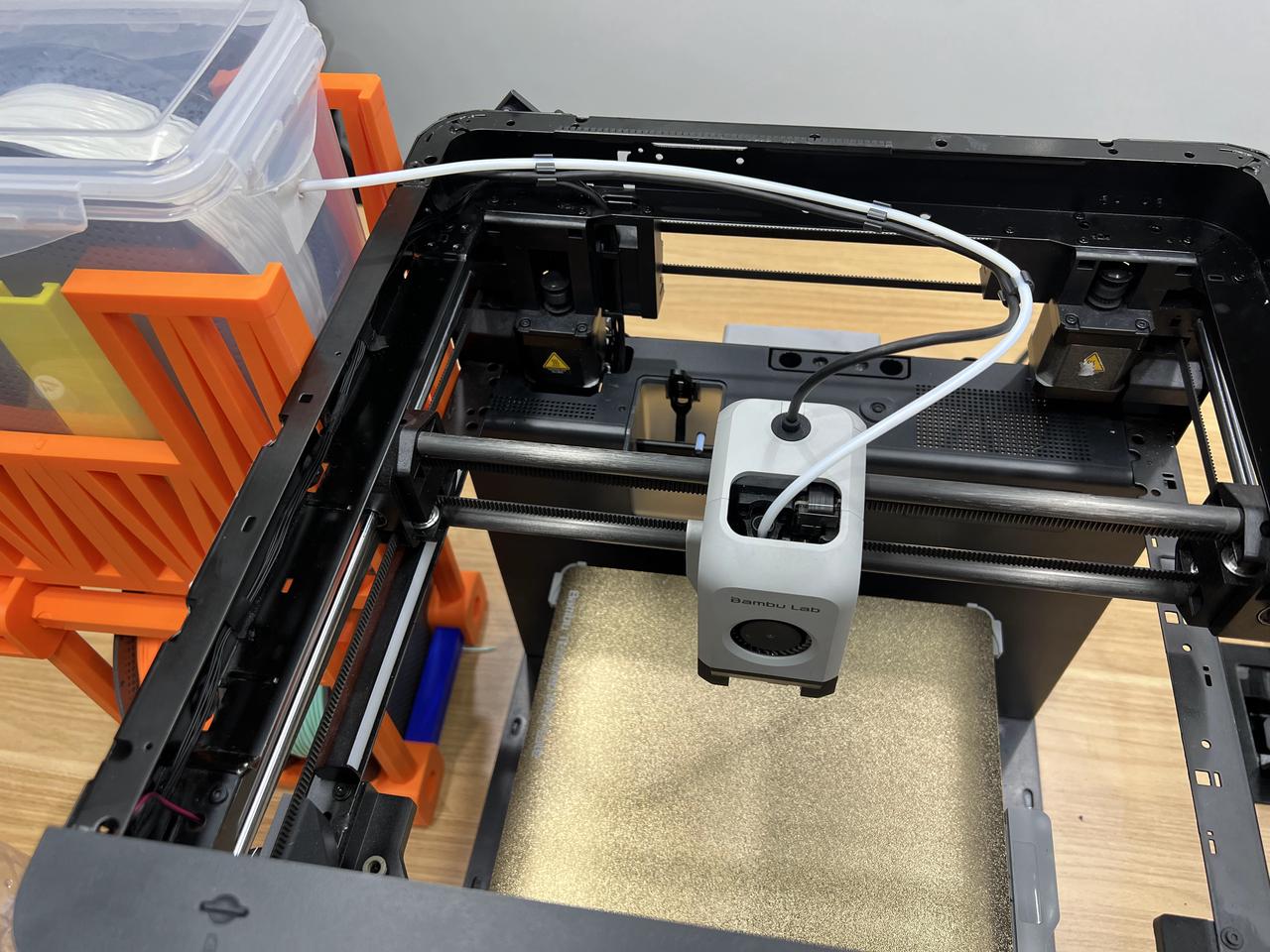

1. Coloque el soporte para bobina al lado de la impresora, asegurándose de que el puerto de descarga del filamento esté más alto que la impresora.

2. Conecte el tubo PTFE a la abertura sellada, permitiendo que el filamento ingrese al cabezal a través del tubo PTFE.

3. Primero, desconecte el tubo PTFE del cabezal, empuje suavemente el filamento TPU 90A a través del tubo PTFE. Una vez que el extremo frontal del filamento haya pasado por la abertura del tubo PTFE, agarre el extremo frontal del filamento y saque una cierta longitud.

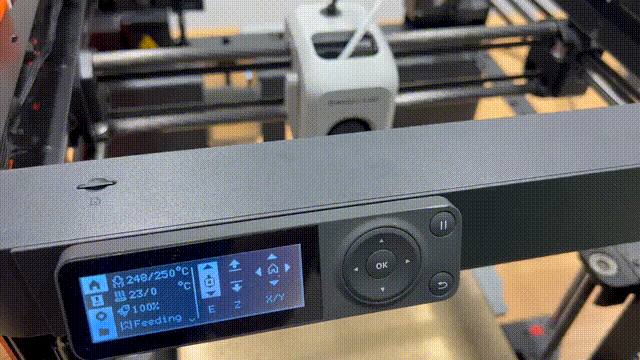

4. Después de calentar el hotend (recomendado 250 °C), agarre el extremo frontal del filamento, introdúzcalo en el cabezal y presione lentamente el botón "Cargar" hasta que el filamento se extruya de manera suave y uniforme. Finalmente, reconecte el tubo PTFE.

Notas:

• Al cargar a través del tubo PTFE, si nota una resistencia excesiva, verifique si el filamento dentro de la caja sellada gira suavemente y si el tubo PTFE tiene dobleces agudos.
• Una vez que los engranajes del extrusor hayan interactuado con el filamento TPU, presione lentamente el botón de extrusión para asegurar que el filamento se extruya suavemente desde el hotend. Esto ayuda a evitar que el filamento quede atrapado en los engranajes del extrusor, lo que podría causar un atasco.

Descarga

Después de imprimir TPU 85A y TPU 90A con la impresora de la serie P, se requiere una descarga manual tras calentar.

No se admite la descarga automática con un cortador.

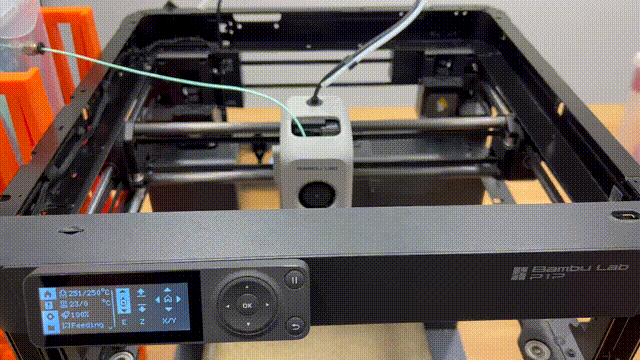

TPU 85A:

1. Se recomienda calentar el hotend a 250 °C.
2. Presione lentamente el botón de descarga del extrusor y tire suavemente del filamento fuera del cabezal mientras los engranajes del extrusor giran hacia atrás.

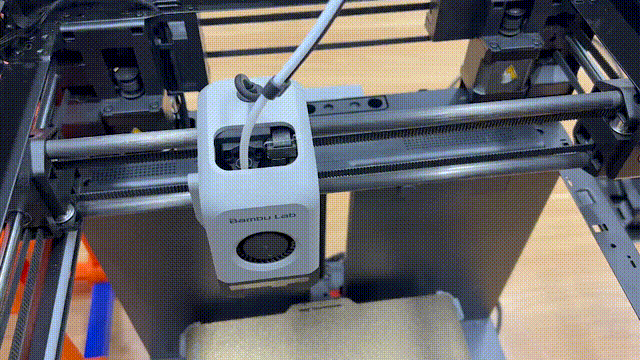

TPU 90A:

1. Se recomienda calentar el hotend a 250°C.
2. Desconectar el tubo PTFE del cabezal, luego sujetar el filamento.
3. Presionar lentamente el botón de descarga del extrusor y retirar suavemente el filamento del cabezal mientras las ruedas dentadas del extrusor giran hacia atrás.
4. Una vez completada la descarga, reconectar el tubo PTFE al cabezal.

Configuración de parámetros

Además de los parámetros preestablecidos, se deben ajustar configuraciones específicas según las características del modelo.

1. La temperatura recomendada para imprimir con TPU 85A y 90A es de 225°C, y la temperatura de la cama caliente debe estar entre 30-35°C.
2. Mantenga el límite de velocidad volumétrica predeterminado durante la impresión; no se recomienda aumentar la velocidad de impresión.

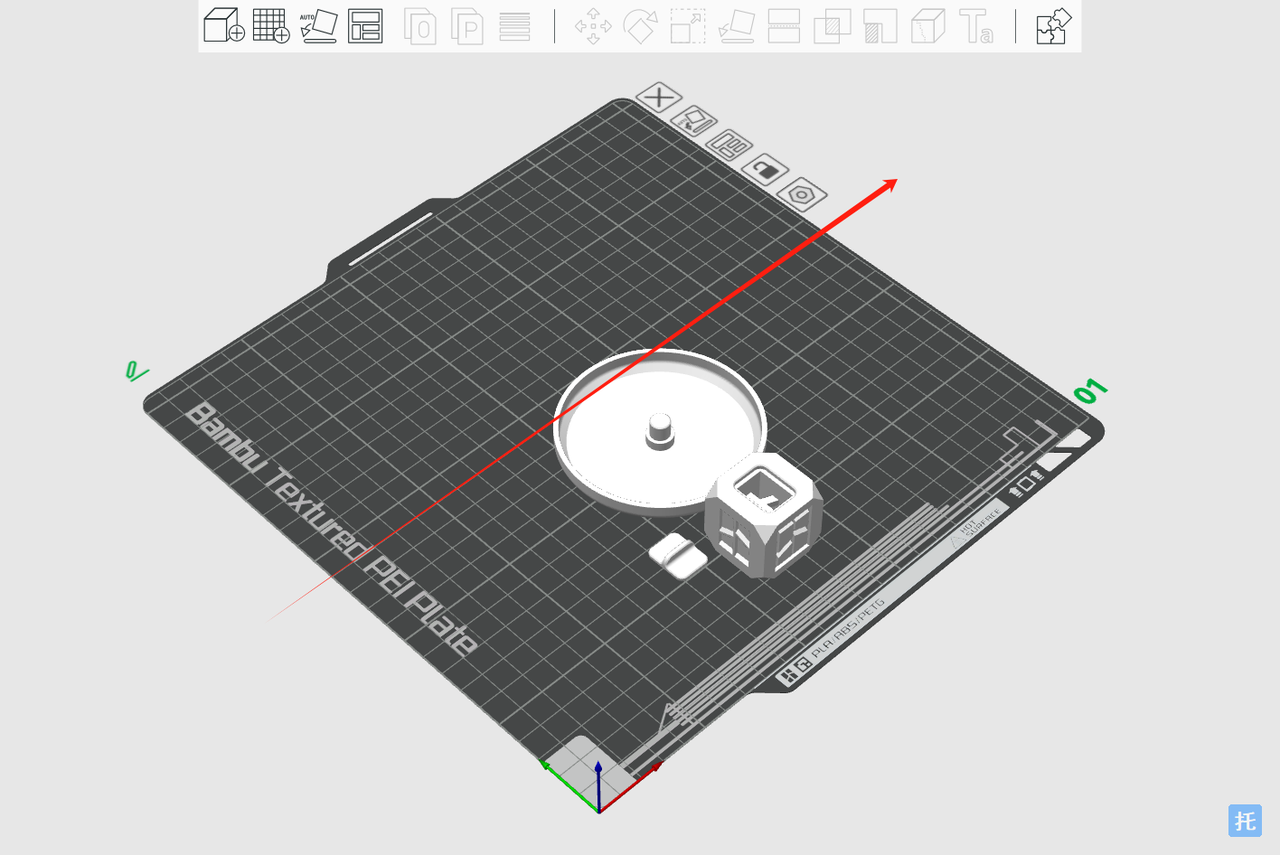

3. Al imprimir con filamento TPU 90A, se recomienda colocar el modelo en el centro hacia la parte frontal de la cama caliente para reducir la fricción entre el filamento y el tubo PTFE.

Almacenamiento de filamento

Dado que el filamento TPU es altamente absorbente de humedad, la exposición a la humedad puede provocar una calidad de impresión degradada (como burbujas, hilos o mala adherencia entre capas).

Se recomienda sellar el filamento inmediatamente después de imprimir. Almacene con desecante en un entorno con humedad relativa inferior al 20% RH.

Opciones recomendadas de almacenamiento:

• Cajas de almacenamiento herméticas con desecante
• AMS HT para almacenamiento sellado

Problemas comunes en impresión

El filamento TPU es propenso a los siguientes problemas:

1. Falta de extrusión (Obstrucción de la boquilla, resistencia al cargar, deslizamiento del filamento)
2. Obstrucción del extrusor (Doblamiento del filamento, causando un atasco en las ruedas dentadas del extrusor; desmontar el extrusor y eliminar el filamento obstruido)
3. Hilos y goteo (Puede utilizarse un hotend de mayor diámetro, ajustar finamente la configuración de retracción, secar adicionalmente el filamento y aplicar procesamiento posterior al modelo)

Para resolver problemas específicos, consulte esta wiki: Problemas comunes de calidad de impresión y soluciones.

Notas finales

Esperamos que la guía detallada proporcionada haya sido útil e informativa.

Si esta guía no resuelve su problema, por favor envíe un ticket técnico, responderemos sus preguntas y le brindaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, por favor deje un mensaje en el área de comentarios. Gracias por su apoyo y atención!
