Introducción a cada módulo
Apariencia y diagrama de dimensiones 3D
Ranuras para filamento
El AMS 2 Pro cuenta con cuatro ranuras para filamento, cada una con un alimentador interno. Cuenta con un motor y engranajes separados para empujar el filamento hacia adelante o extraerlo hacia la bobina, y un sensor para detectar el filamento. Cuando se inserta el filamento, el alimentador lo absorbe hacia adentro. Cuando es necesario extraer el filamento hacia la bobina, el eje de accionamiento girará la bobina para enrollarlo nuevamente. Se incorporan bujías reforzadas con cerámica en cada entrada del alimentador para proteger mejor la entrada del desgaste por el filamento tras un uso prolongado.
Hub interno
El hub interno se encuentra en la parte trasera del AMS 2 Pro y consta de cuatro sensores Hall, un codificador rotatorio magnético y un motor sin escobillas. Une las cuatro ranuras para filamento en una sola. El sensor Hall detecta cuándo el filamento alcanza una posición específica y activa el motor sin escobillas para proporcionar una fuerza de alimentación de segundo nivel.
Buffer
El AMS 2 Pro y la impresora deben conectarse mediante un buffer, que consta de un deslizador, un resorte y un sensor Hall. Cuando el AMS empuja el filamento hacia el extrusor, el deslizador avanza debido a la presión del filamento. El sensor Hall detecta la posición del deslizador, y el buffer envía la señal de vuelta al AMS y a la impresora. Al controlar la velocidad de alimentación del AMS, se mantiene la tensión del filamento dentro de un rango controlado, permitiendo que el extrusor funcione de manera suave y precisa.
La impresora H2D incluye un buffer de alimentación integrado, que también contiene un sensor de filamento. Este sensor puede detectar si el filamento está pasando por el buffer o si el filamento se ha roto dentro del buffer. Además, al imprimir con una bobina externa, el buffer también cuenta con una función de detección de enredos, que puede detectar si la bobina externa tiene filamento enredado.
Si necesita conectar el AMS 2 Pro a una impresora de la serie X1 o P1, se requiere un buffer de filamento o un hub de filamento. Si se compra como parte de un paquete combinado P1 o X1 con AMS, se incluye un buffer de filamento con la compra.
Si necesita conectar el AMS 2 Pro a una impresora de la serie A1, deberá comprar por separado un Hub de AMS para serie A1. No utilice un Buffer de Filamento u otro Hub de AMS no diseñado para A1, ya que esto podría causar un funcionamiento incorrecto o dañar el buffer o el hub, en cuyo caso no estarán cubiertos por la garantía.
Sistema antihumedad

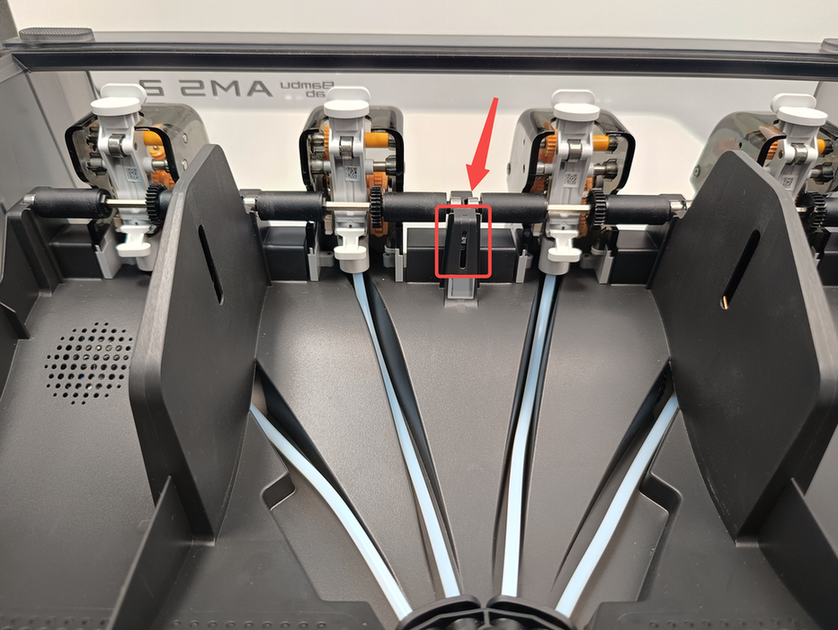

Sensor de humedad

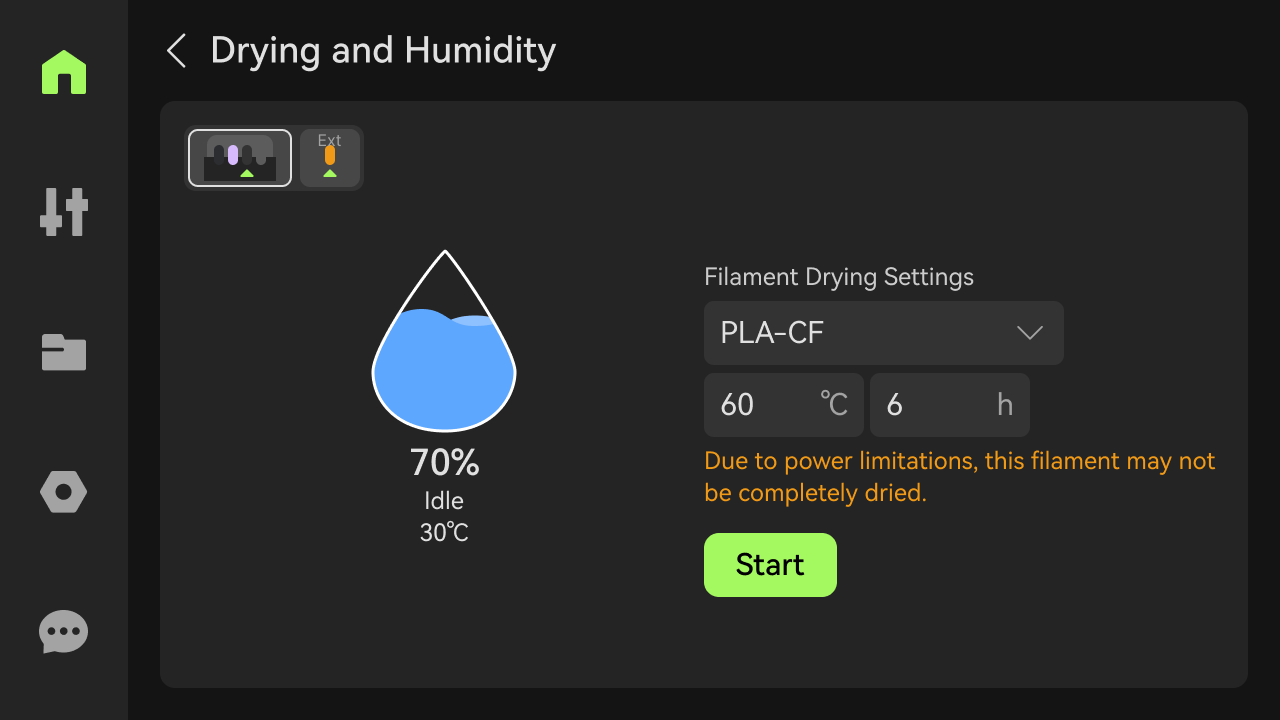

El AMS 2 Pro está equipado con un sensor de humedad frente a él, que detecta la humedad y temperatura en la cabina del AMS. Puede verificar el estado actual de humedad del AMS 2 Pro en la pantalla de la impresora /Bambu Studio/Bambu Handy.
Módulo de secado

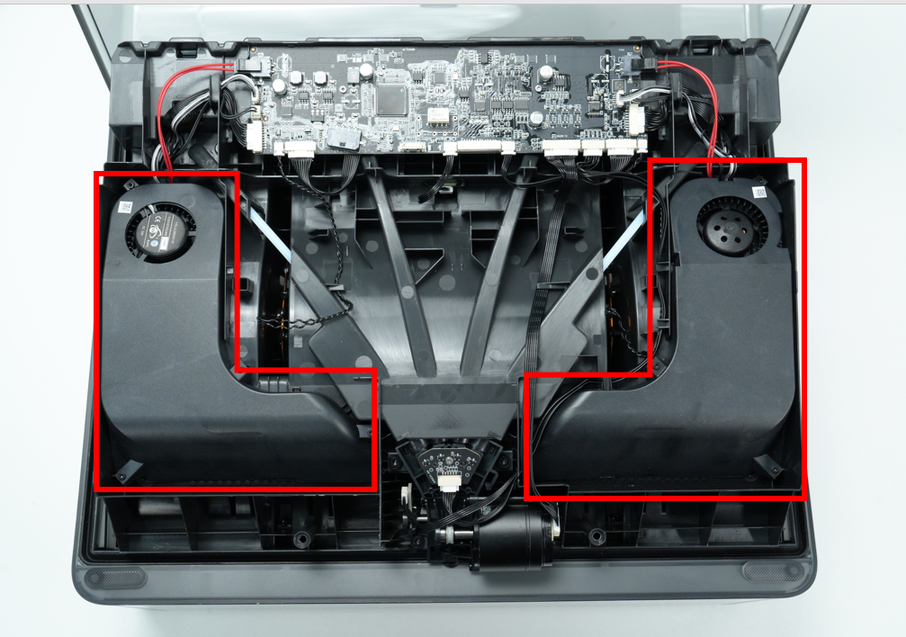

El AMS 2 Pro tiene dos módulos de secado, compuestos por calentadores, ventiladores y sensores de temperatura, con una temperatura máxima de secado de 65 ℃.

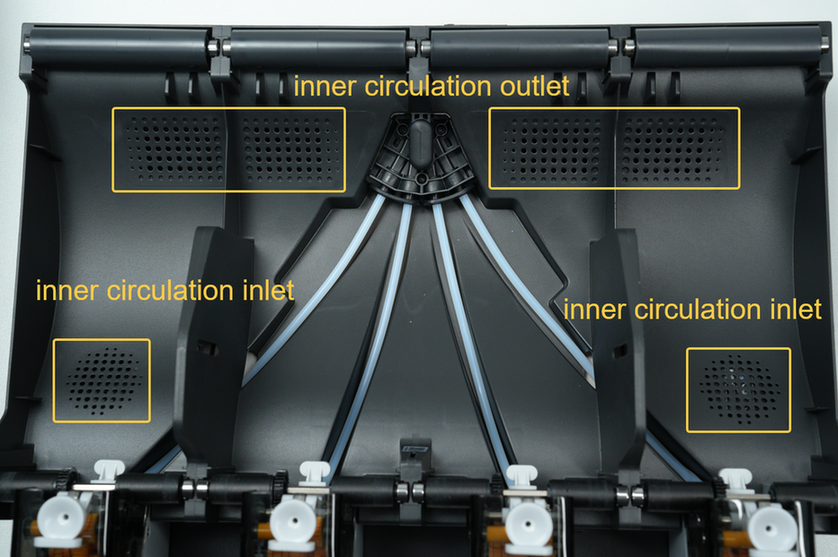

Sistema de circulación interna
El módulo de secado se encuentra debajo del marco principal del AMS. Durante el secado, el aire caliente se expulsa a través de las salidas de circulación interna (cerca del hub interno), y después de calentar el filamento, el aire es aspirado hacia el módulo de calentamiento desde las dos entradas internas frontales de circulación, para luego calentarse nuevamente y formar un sistema de circulación interna.
Ventilaciones activas
El AMS 2 Pro está equipado con dos ventilaciones activas controladas: la ventilación inferior es de entrada y la ventilación trasera es de salida.
Durante el secado, el AMS 2 Pro expulsa la humedad mediante circulación externa. Asegúrese de que las ventilaciones no estén obstruidas para un rendimiento óptimo de secado.
Desecante y anillo de goma sellante

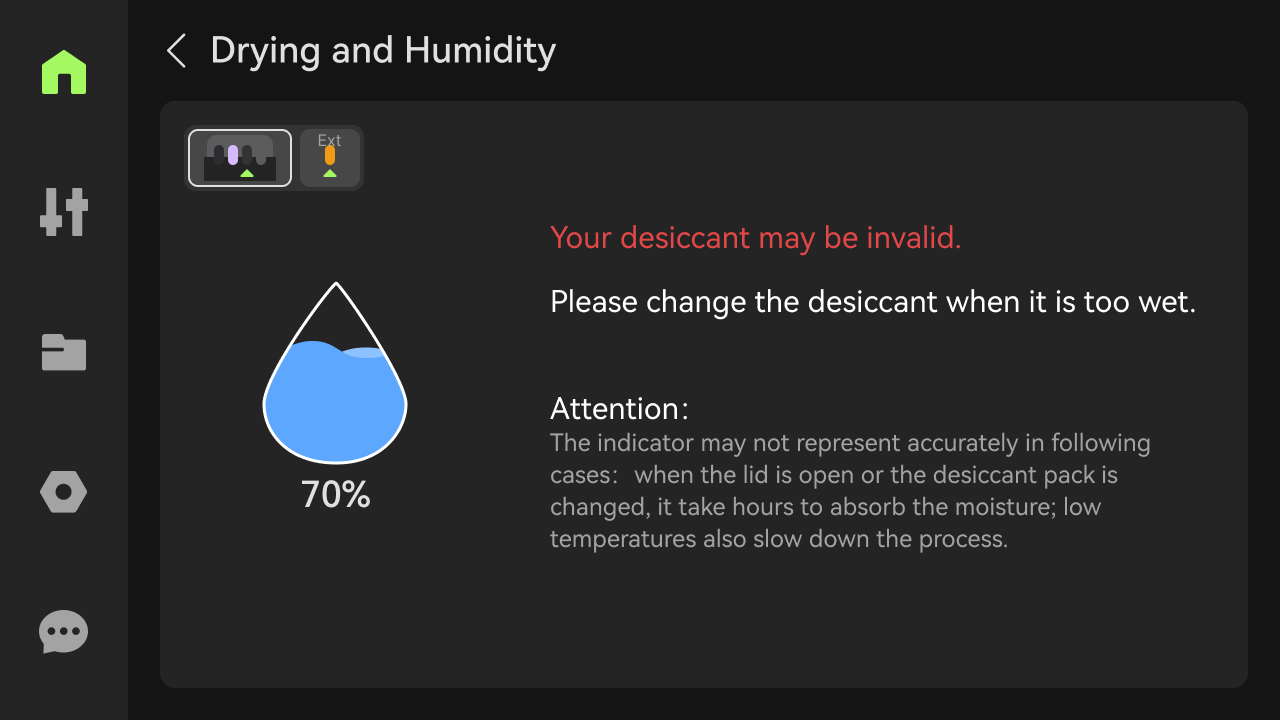

El AMS 2 Pro incluye un desecante de silicona de cambio de color de fábrica, que absorbe la humedad y mantiene el aire dentro del AMS seco. Cuando el desecante absorbe suficiente humedad, las partículas amarillas interiores se volverán moradas. Cuando el desecante se torna morado, debe reemplazarse por un desecante nuevo o secarse y reutilizarse.
El anillo de goma sellante entre la tapa superior y la carcasa exterior mantiene el sellado del AMS, evitando que la humedad externa ingrese y haga que el filamento absorba humedad.
Cuando la humedad del aire excede el estándar preestablecido del AMS, el sensor de humedad detectará y alertará al usuario.
Nota: El desecante debe retirarse de la bolsa plástica transparente sellada antes de colocarlo en el AMS 2 Pro.
Adaptador de alimentación

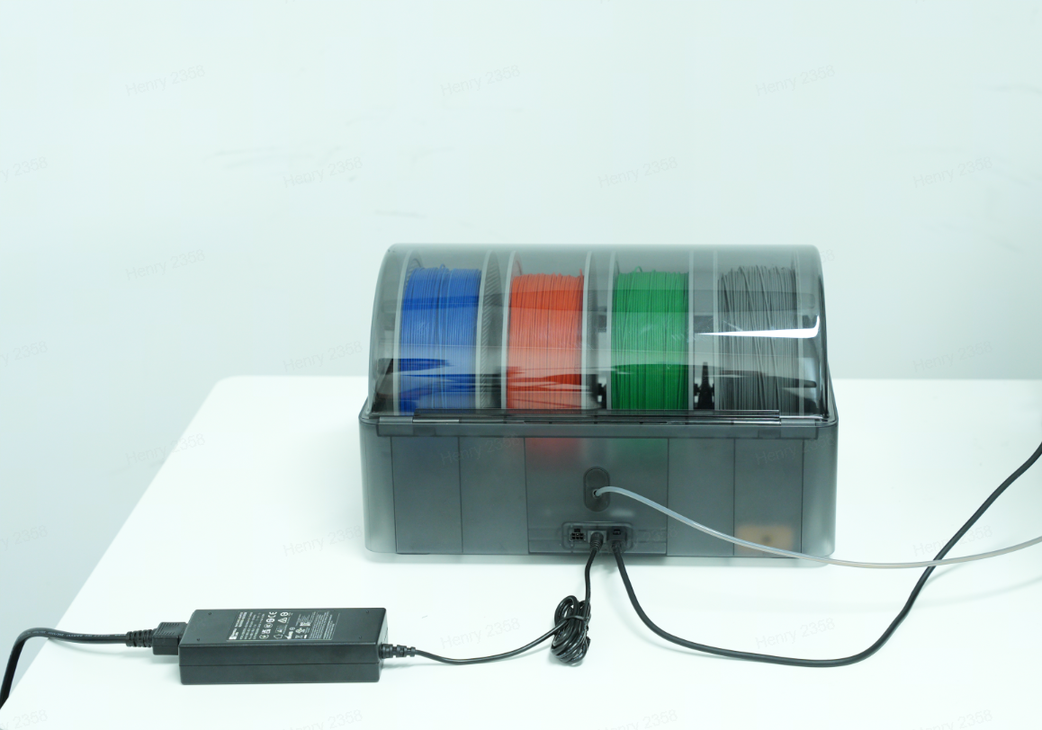

Conecte la impresora H2 a un único AMS 2 Pro mediante un cable de 6 pines para utilizar la función de secado del AMS 2 Pro. Si necesita secar los filamentos en más de un AMS 2 Pro simultáneamente, deberá utilizar el adaptador de alimentación oficial de Bambu Lab para alimentar el AMS 2 Pro restante.
Nota: Asegúrese de utilizar el nuevo cable de 6 pines incluido con el AMS 2 Pro y el AMS HT. El uso del cable de 6 pines de la generación anterior de AMS puede causar comunicación inestable entre el AMS y la impresora, mientras que la generación anterior de AMS es compatible con el cable de 6 pines nuevo.
Si se usa una impresora de la serie X1 o P1 con el AMS 2 Pro y se utiliza la función de secado del AMS 2 Pro, cada AMS 2 Pro requiere un adaptador de alimentación oficial de Bambu Lab para alimentarlo. El uso del adaptador de alimentación se muestra en la siguiente figura:
Sistema RFID

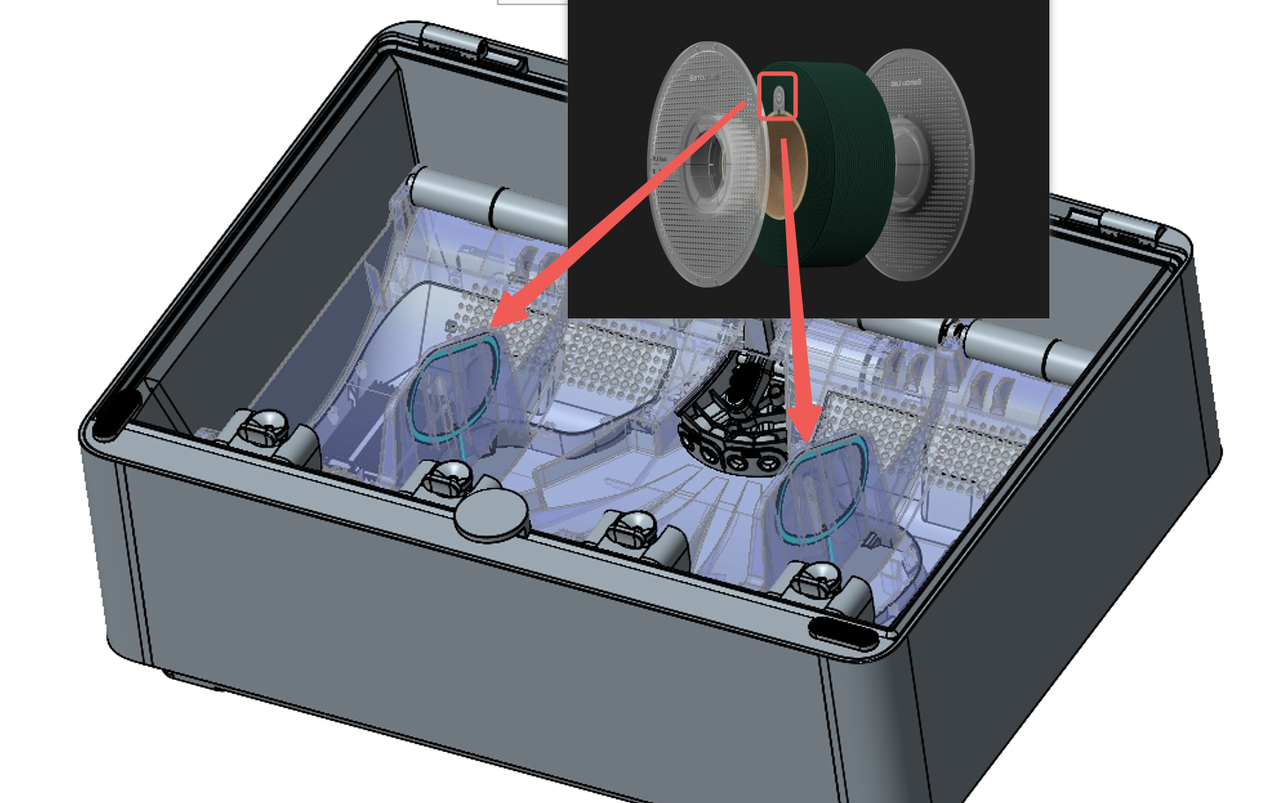

El AMS 2 Pro tiene dos bobinas RFID, que pueden reconocer las etiquetas RFID en el filamento oficial de Bambu Lab y habilitar funciones como estimación de filamento restante y respaldo automático de filamento.
Adaptador PTFE

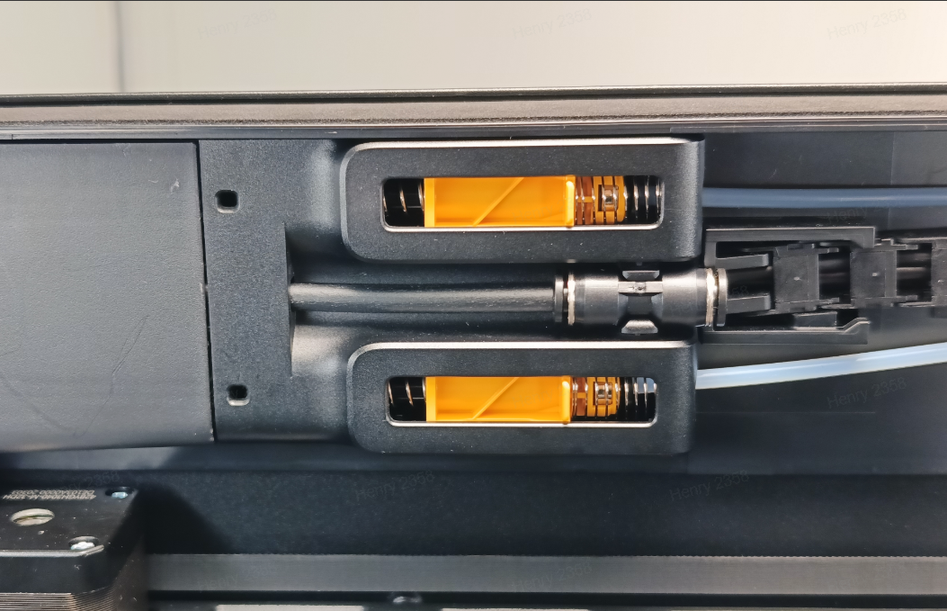

El tubo PTFE puede conectar 4 tubos alimentadores a la impresora simultáneamente. Al conectar múltiples AMS 2 Pro a impresoras de la serie H2, se requiere el adaptador PTFE.
Conectar y configurar el AMS 2 Pro
El buffer original de la serie H2 solo puede conectar 2 AMS. Si se usa con un adaptador PTFE, la serie H2 puede conectar hasta 4 AMS 2 Pro.
Conectar el AMS 2 Pro a impresoras de la serie H2
-
Coloque la tapa de vidrio superior y el AMS 2 Pro sobre la impresora.

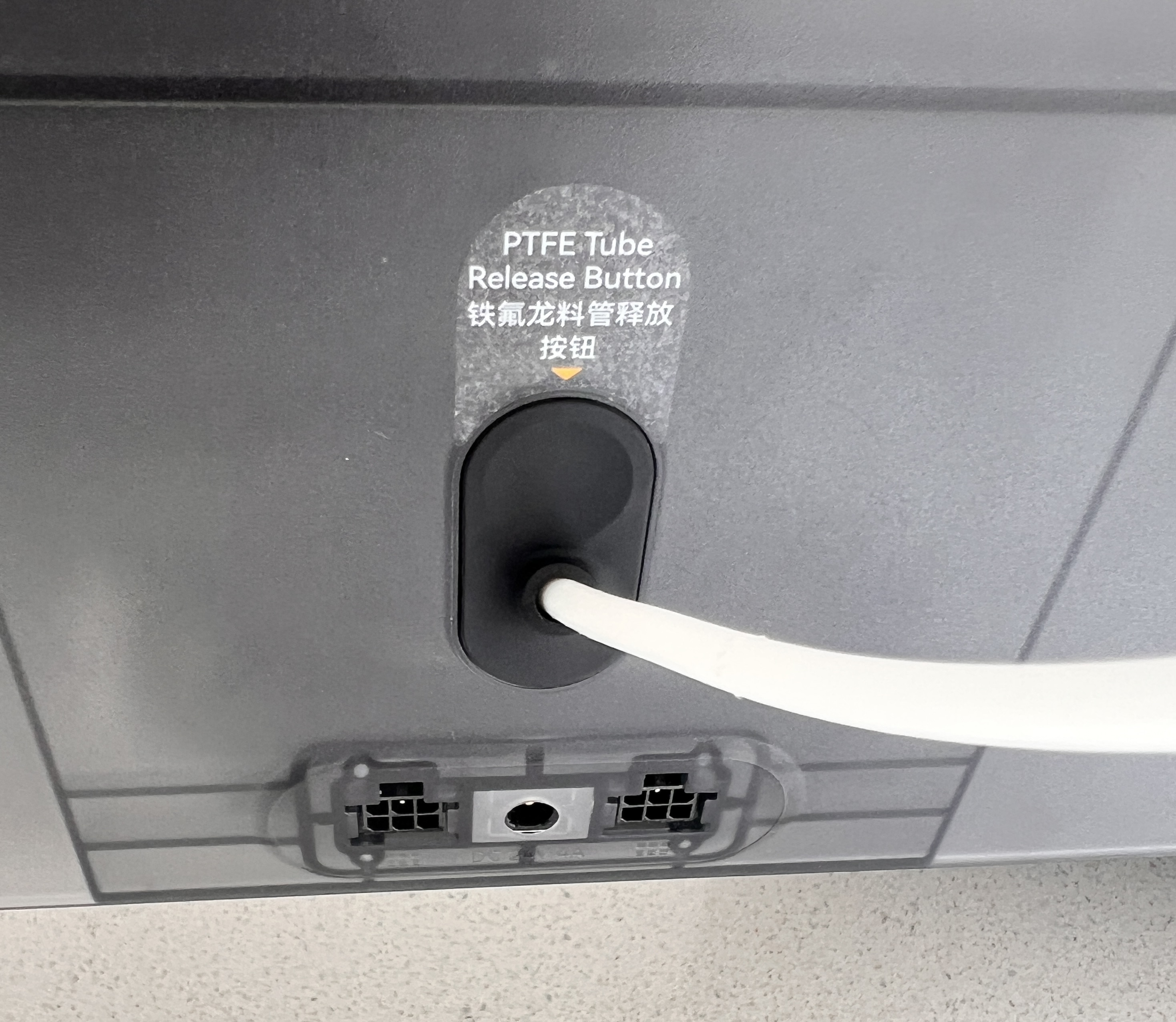

Inserte el tubo PTFE en la salida de filamento del AMS 2 Pro y en cualquier acoplador de tubo PTFE de la impresora, empujando el tubo hacia adelante aproximadamente 10 cm hasta que se detenga (si puede ver el tubo PTFE desde la ventana junto al buffer desde el frente de la impresora, está insertado correctamente)
Los acopladores superior e inferior de tubo PTFE corresponden a diferentes hotends. Conectar el AMS 2 Pro al acoplador superior permite que el hotend derecho imprima en múltiples colores. Conectarlo al acoplador inferior permite imprimir en múltiples colores con el hotend izquierdo. El uso de dos unidades de AMS 2 Pro permite que ambos hotends soporten impresión multicolor de forma independiente
-

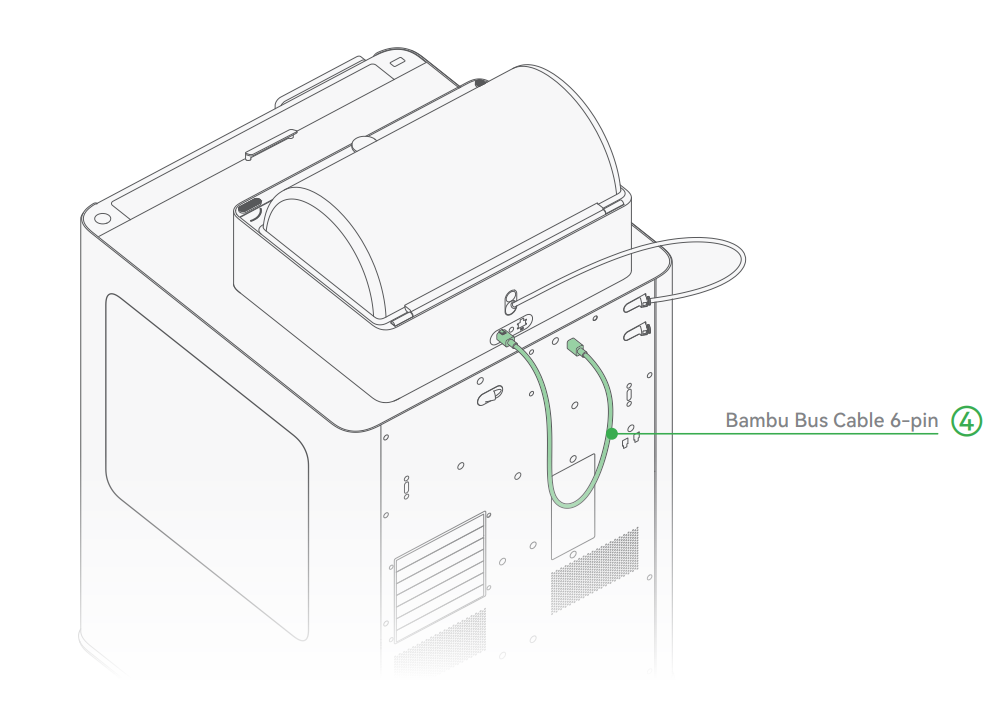

Conecte el cable Bambu Bus de 6 pines a la impresora y a cualquiera de los puertos de 6 pines del AMS 2 Pro.
En este punto, la conexión de un único AMS 2 Pro está completa. Si solo usa un AMS 2 Pro, este método de conexión puede utilizar normalmente todas las funciones del AMS (incluyendo secado) sin necesidad de un adaptador de alimentación adicional.

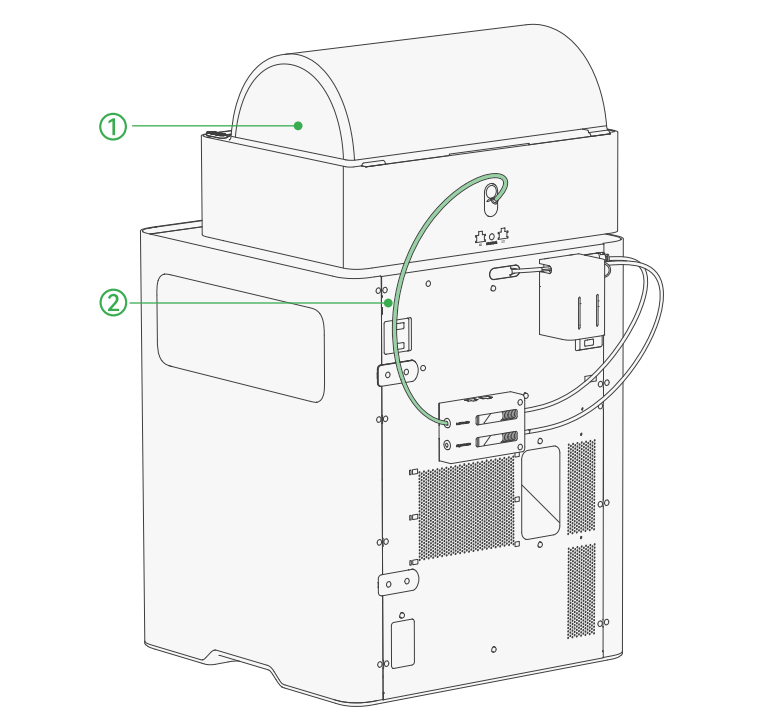

Conectar el AMS 2 Pro a la impresora X2D
- Inserte un extremo del tubo PTFE en la salida del AMS 2 Pro. Se recomienda insertar el otro extremo en la entrada superior del buffer de filamento (correspondiente al hotend izquierdo).
- Conecte el cable Bambu Bus de 6 pines a la impresora y a cualquiera de los puertos de 6 pines del AMS 2 Pro.
Utilice el cable de 6 pines para AMS 2 Pro. El cable de la generación anterior de AMS no es compatible con AMS 2 Pro.

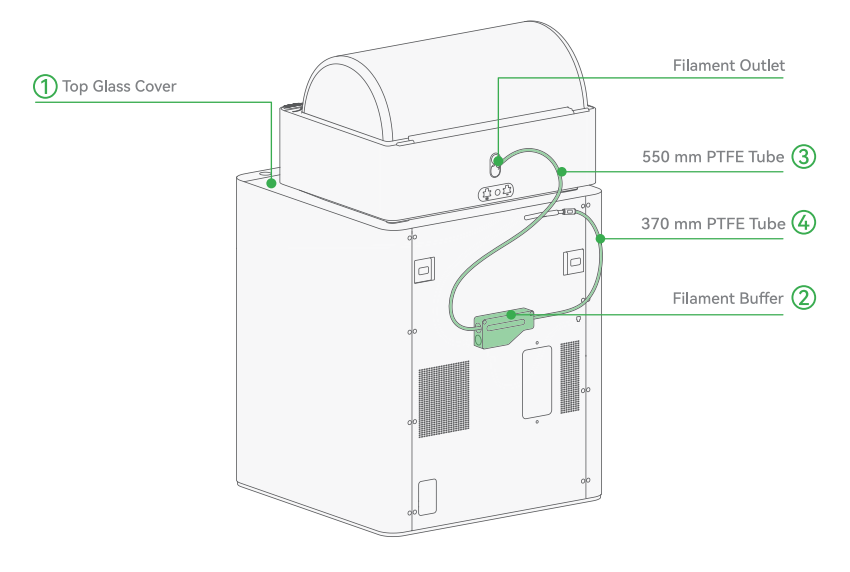

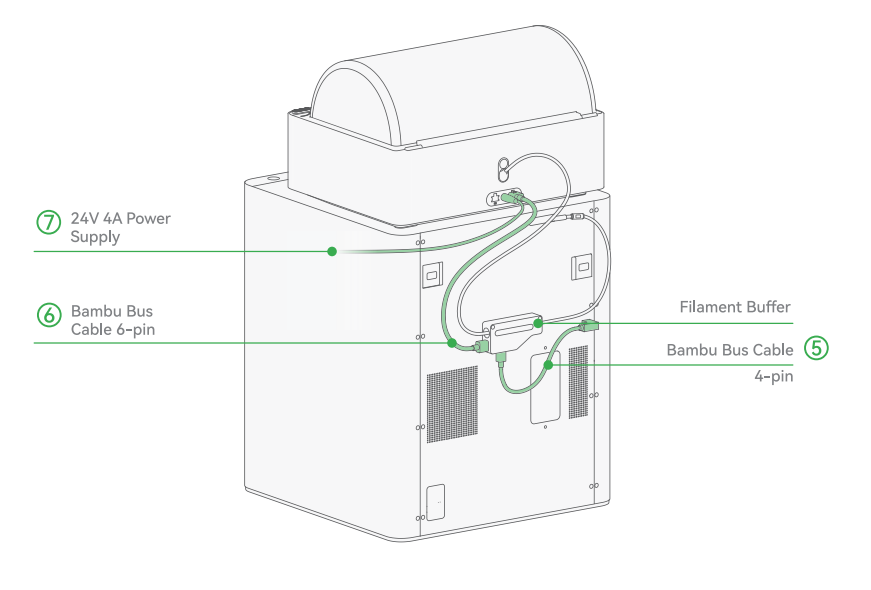

Conectar el AMS 2 Pro a impresoras de las series X1 y P1
- Coloque la tapa de vidrio superior en la parte superior de la impresora.
Utilice 2 tornillos M3×21,5 para fijar el buffer de filamento a la impresora. Inserte un extremo del tubo PTFE de 550 mm en la salida de filamento del AMS 2 Pro y el otro extremo a la izquierda del buffer de filamento. Inserte un extremo del tubo PTFE de 370 mm en el acoplador de tubo PTFE de la impresora y el otro extremo a la derecha del buffer de filamento.
- Conecte el extremo en forma de L del cable Bambu Bus de 4 pines a la impresora y el otro extremo a la parte inferior del buffer de filamento. Conecte un extremo del cable Bambu Bus de 6 pines a cualquiera de los puertos de 6 pines del AMS 2 Pro y el otro extremo a la izquierda del buffer de filamento. Conecte la fuente de alimentación de 24V 4A al conector de alimentación del AMS 2 Pro si necesita utilizar la función de secado.
Utilice el cable de 6 pines para AMS 2 Pro y AMS HT. El cable de la generación anterior de AMS no es compatible con AMS 2 Pro.

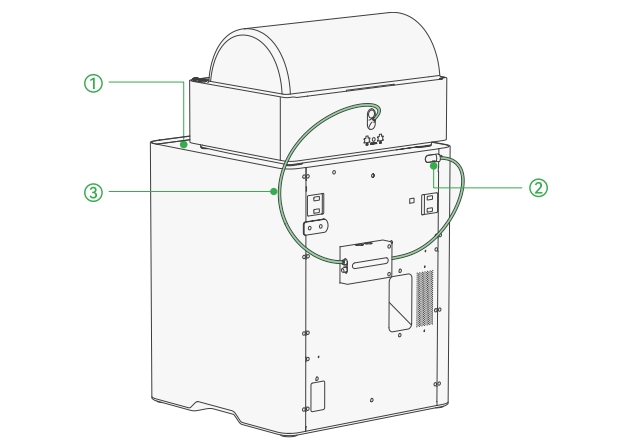

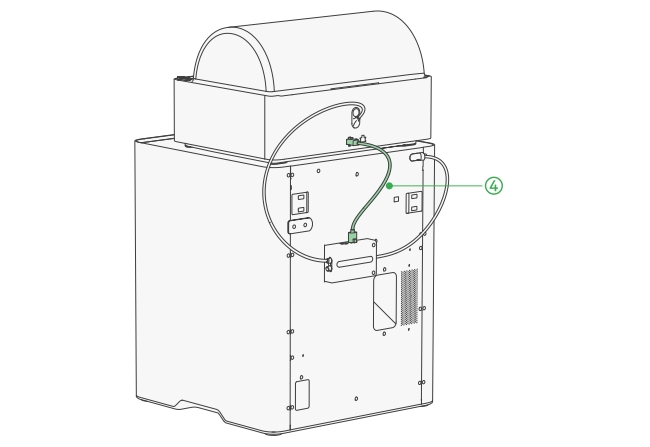

Conexión del AMS 2 Pro a la impresora P2S
- Coloque el AMS 2 Pro en la parte superior de la impresora.

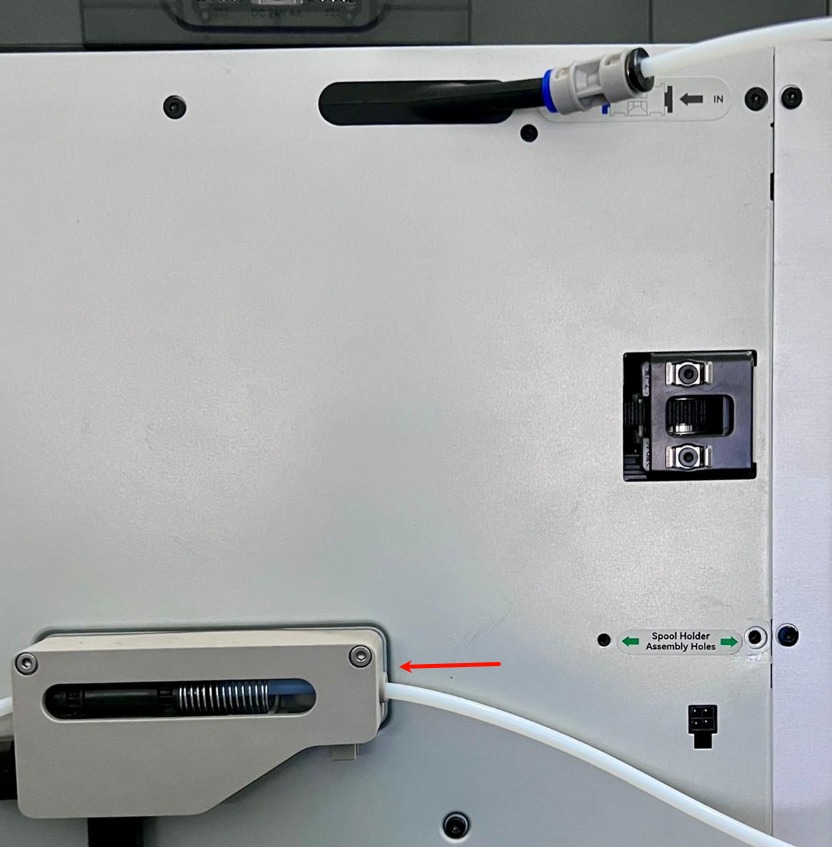

- Inserte un extremo del tubo PTFE de 350 mm en la entrada de filamento de la impresora y conecte el otro extremo al lado derecho del buffer.
- Inserte un extremo del tubo PTFE de 600 mm en la salida de filamento del AMS 2 Pro y empuje hasta que quede completamente asentado. Conecte el otro extremo a cualquier entrada de filamento en el lado izquierdo del buffer.
- Conecte ambos extremos del cable de 6 pines a cualquiera de los puertos de 6 pines del AMS 2 Pro y del buffer de la impresora, respectivamente.
Conexión del AMS 2 Pro a impresoras de la serie A1
Consulte: Guía de conexión de AMS para la serie A1.
Métodos para conectar múltiples unidades AMS a impresoras X1/P1 series/P2S
Las impresoras Bambu Lab permiten conectar más de una unidad AMS. Esto le permite almacenar y alimentar una mayor variedad de filamentos sin intercambios manuales.

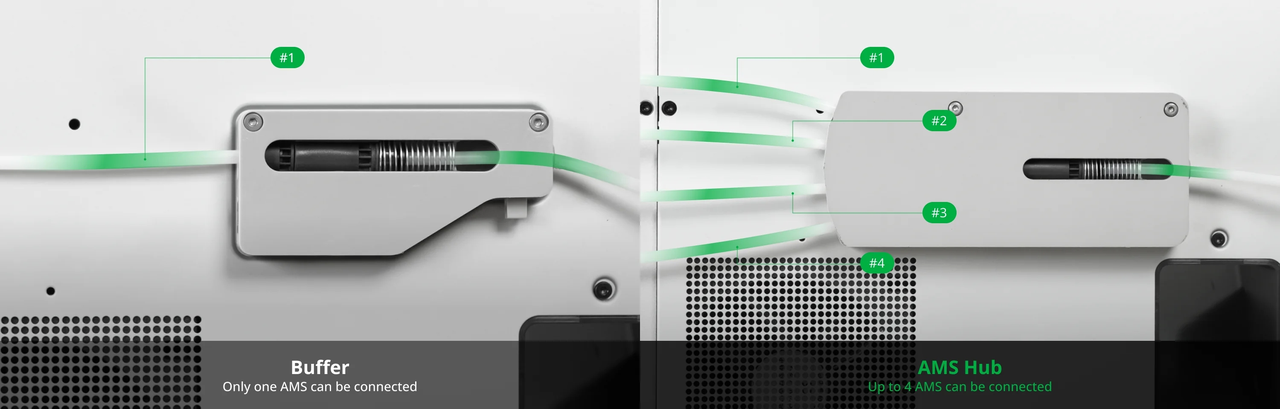

Para impresoras X1/P1 series, existen dos métodos principales de conexión: utilizando el AMS Hub (recomendado) o utilizando un Adaptador de tubo PTFE.

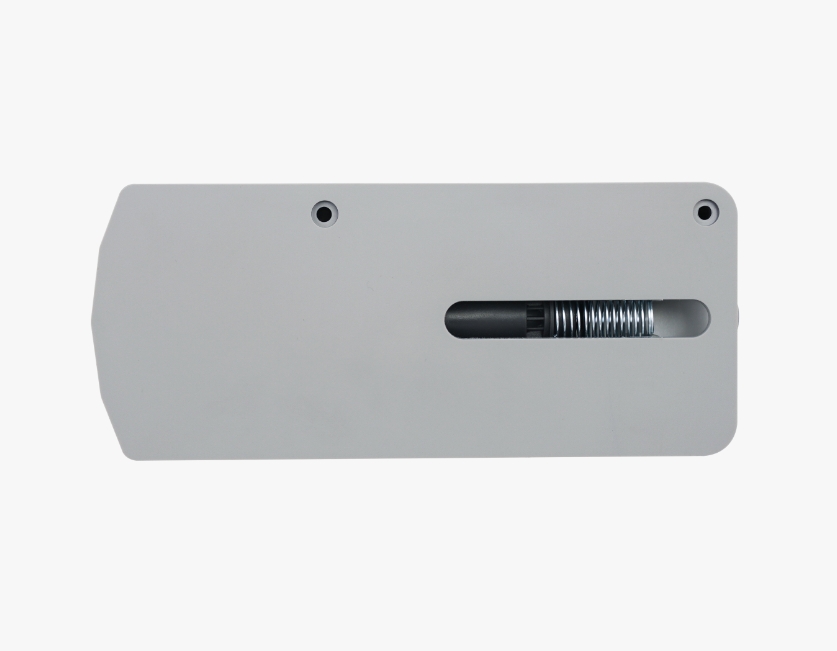

- Método 1 — Utilizando el AMS Hub (Recomendado)
El AMS Hub está diseñado para conexiones multi-AMS estables y eficientes. Garantiza un cambio de filamento suave y minimiza los errores de alimentación.
Para un recorrido completo, consulte: Conexión del AMS Hub y múltiples unidades AMS

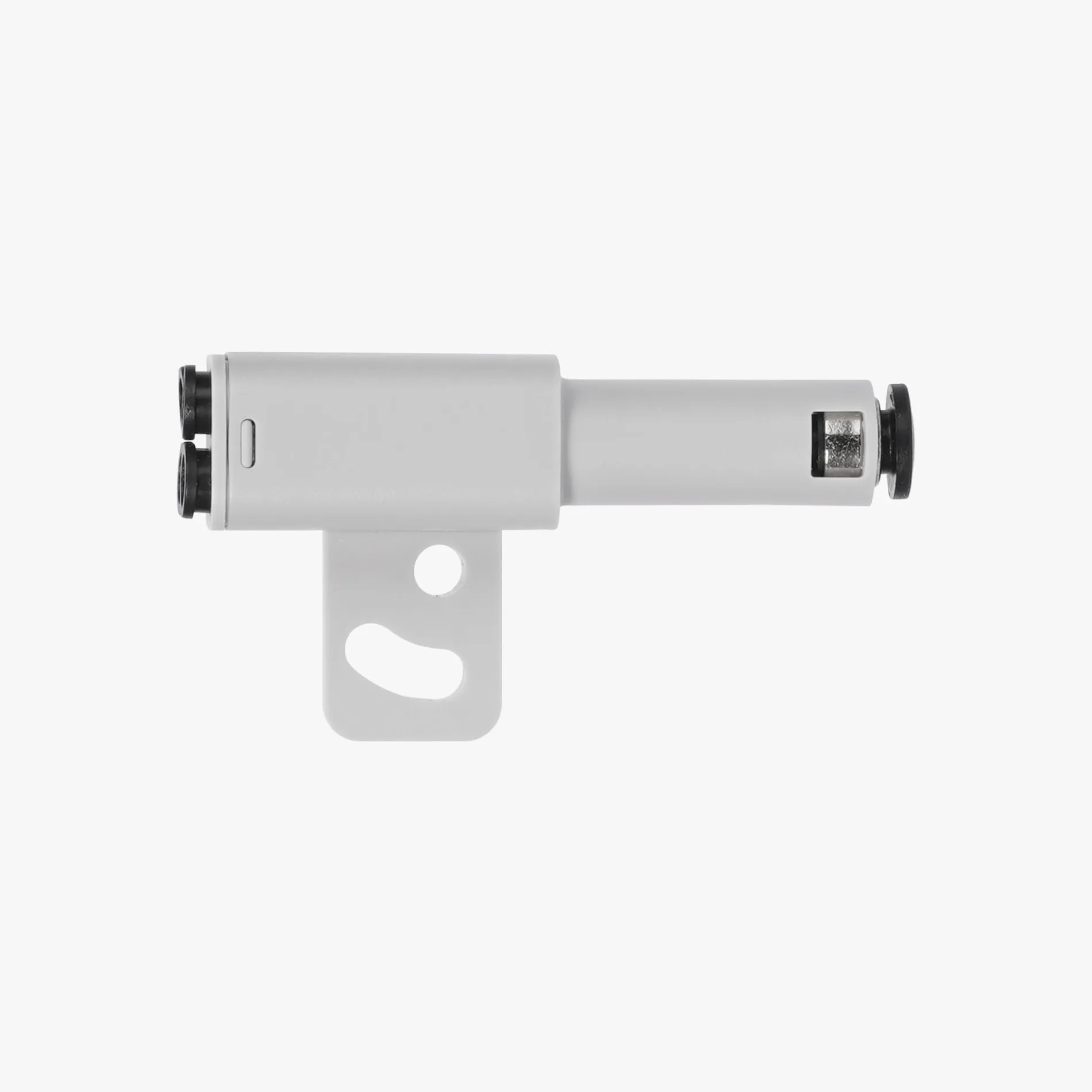

- Método 2 — Utilizando el Adaptador de tubo PTFE

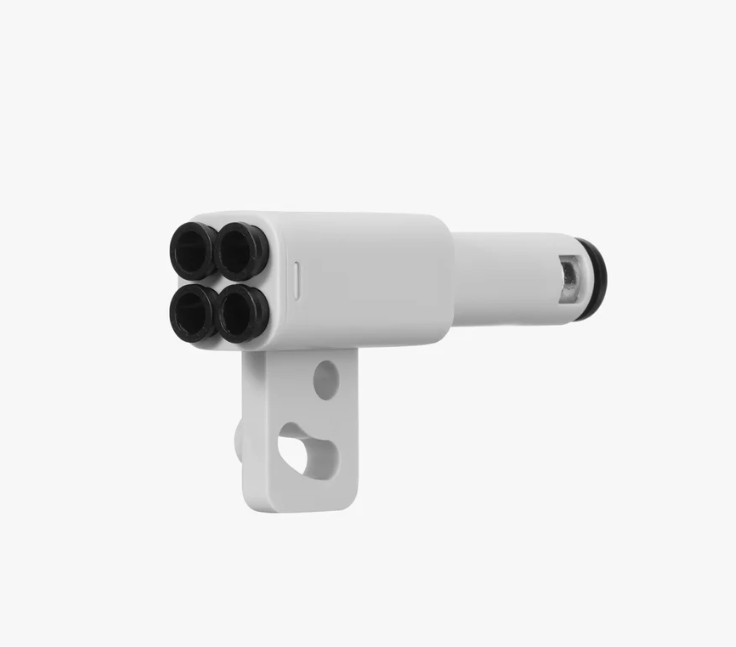

También puede conectar múltiples unidades AMS mediante un Adaptador de tubo PTFE: Adaptador PTFE 4 en 1 de Bambu. Para métodos de conexión detallados, consulte los pasos a continuación.
.
Herramientas y piezas requeridas
- 1 × impresora Bambu Lab
- 2 o más unidades AMS 2 Pro o AMS
- Varios tubos PTFE (cortables a longitud)
- Adaptador de tubo PTFE

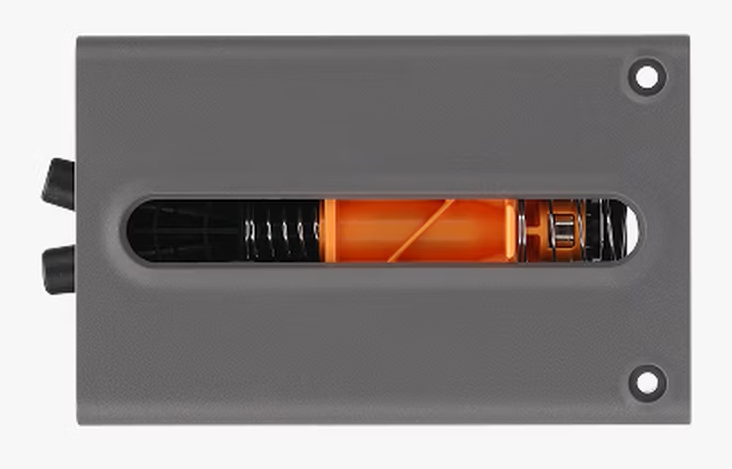

- Buffer de filamento P2S (Aplicable a impresora P2S)
Guía de instalación
Paso 1 — Preparación
- Apague todas las unidades AMS y detenga la impresora.
- Confirme que el Buffer de filamento esté instalado de forma segura en la impresora. Para la guía de instalación del Buffer de filamento P2S, consulte Guía de reemplazo del buffer de filamento para P2S.
- Reúna todos los tubos PTFE y córtelos a las longitudes requeridas.
- Corte un tubo PTFE de 10 cm previamente para conectar el adaptador al buffer.
Paso 2 — Conexión de tubos PTFE a las unidades AMS
Inserte los tubos PTFE en los conectores de presión traseros de cada unidad AMS. Empuje hasta sentir resistencia, luego verifique que esté firmemente ajustado.

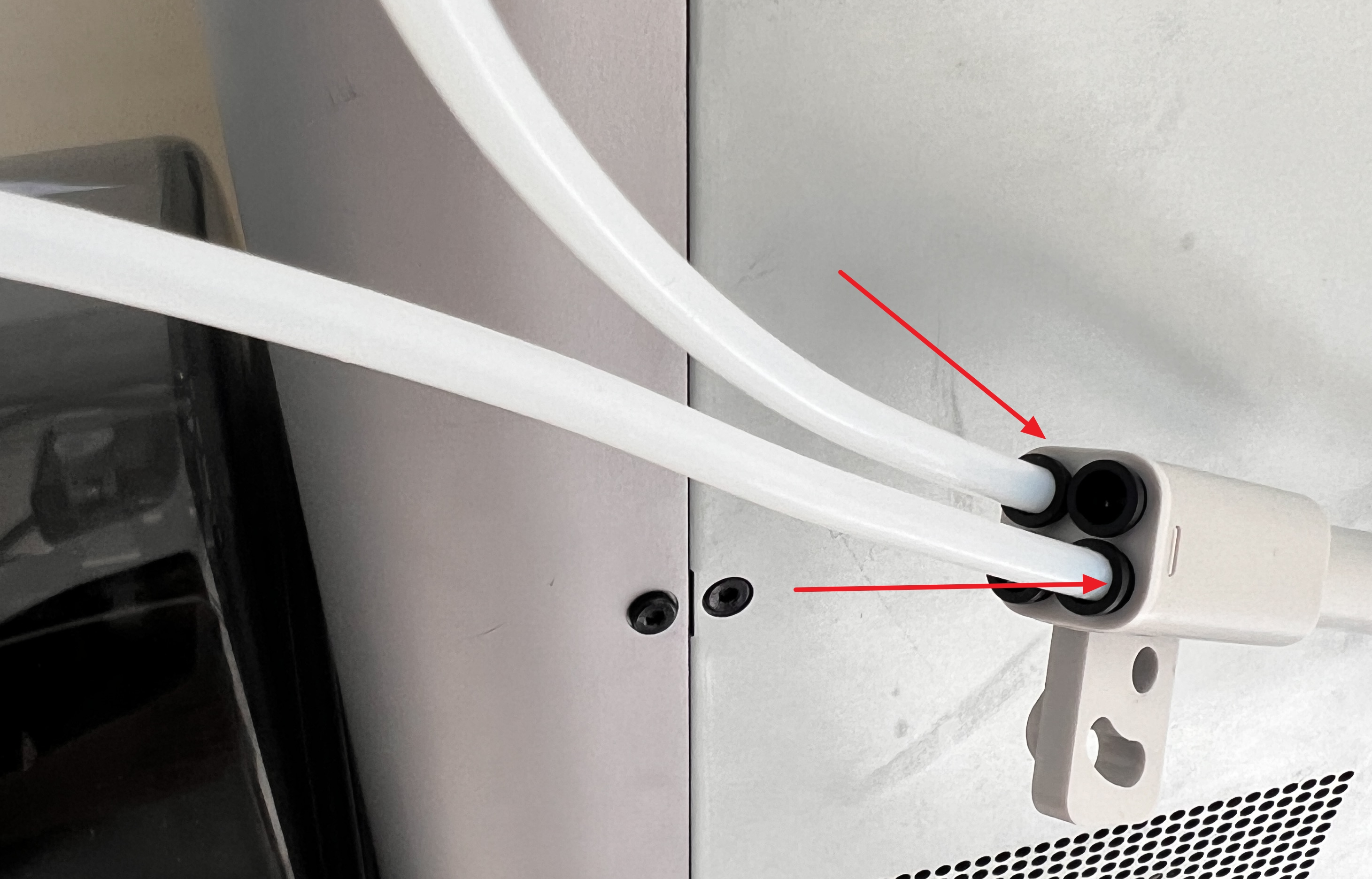

Paso 3 — Instalación del Adaptador de tubo PTFE
- Posicione el adaptador en el lado izquierdo del Buffer de filamento.
- Inserte el tubo PTFE de cada unidad AMS en los puertos de entrada del adaptador.
- Empuje firmemente hasta que la conexión esté ajustada y no haya movimiento.

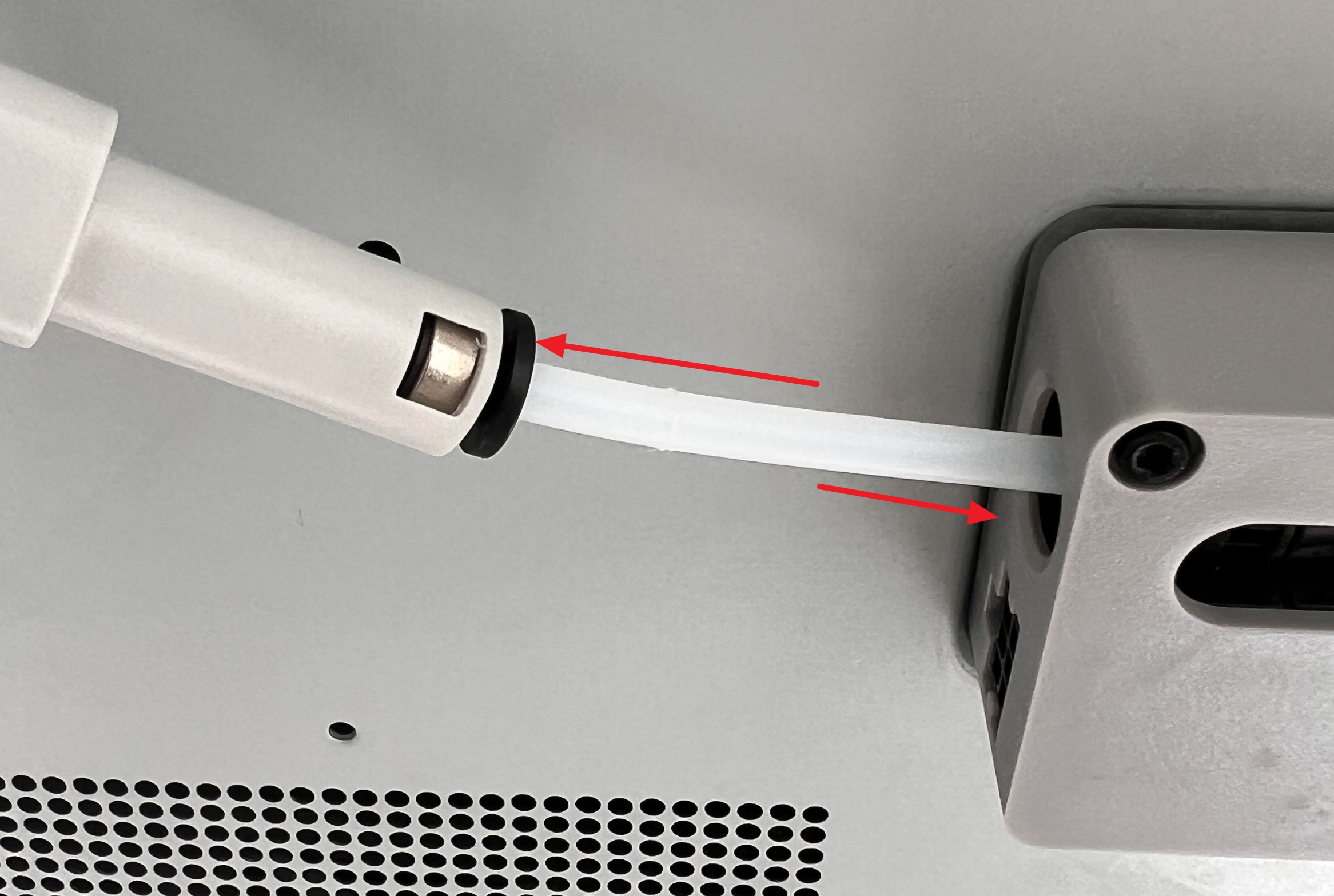

- Tome el tubo PTFE de 10 cm cortado previamente.
- Inserte un extremo en el puerto de salida del Adaptador de tubo PTFE.
- Inserte el otro extremo en el puerto de entrada del lado izquierdo del Buffer de filamento.
Paso 4 — Conexión de la impresora
Inserte el tubo PTFE original de la impresora en el puerto de salida del Buffer de filamento.
Paso 5 — Verificaciones finales
- Tire suavemente de cada conexión de tubo PTFE para confirmar que está bloqueada en su lugar.
- Encienda las unidades AMS y la impresora.
- Cargue filamento desde cada ranura del AMS para confirmar una alimentación suave.
- Ejecute una pequeña impresión de prueba para verificar el cambio adecuado entre filamentos.
Consejos para el mejor rendimiento
- Evite curvas pronunciadas en los tubos PTFE: mantenga las curvas suaves.
- Almacene las unidades AMS al mismo nivel que la impresora para reducir la tensión relacionada con la gravedad.
- Verifique periódicamente los extremos de los tubos en busca de desgaste y recorte si es necesario.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Si esta guía no resuelve su problema, *por favor envíe un *ticket técnico**, responderemos sus preguntas y proporcionaremos asistencia. Si tiene sugerencias o comentarios sobre esta Wiki, deje un mensaje en el área de comentarios. ¡Gracias por su apoyo y atención!
