En esta guía, mostraremos el proceso de reemplazar la Antena Wi-Fi del A1 mini.
¿Cuándo utilizar?
Esta guía debe utilizarse si la Antena Wi-Fi del A1 mini está defectuosa y necesita ser reemplazada.
Los problemas comunes causados por la Antena Wi-Fi del A1 mini son:
- Baja señal de red Wi-Fi
- Cable de antena dañado
- Recomendado por el Soporte al Cliente de Bambu Lab

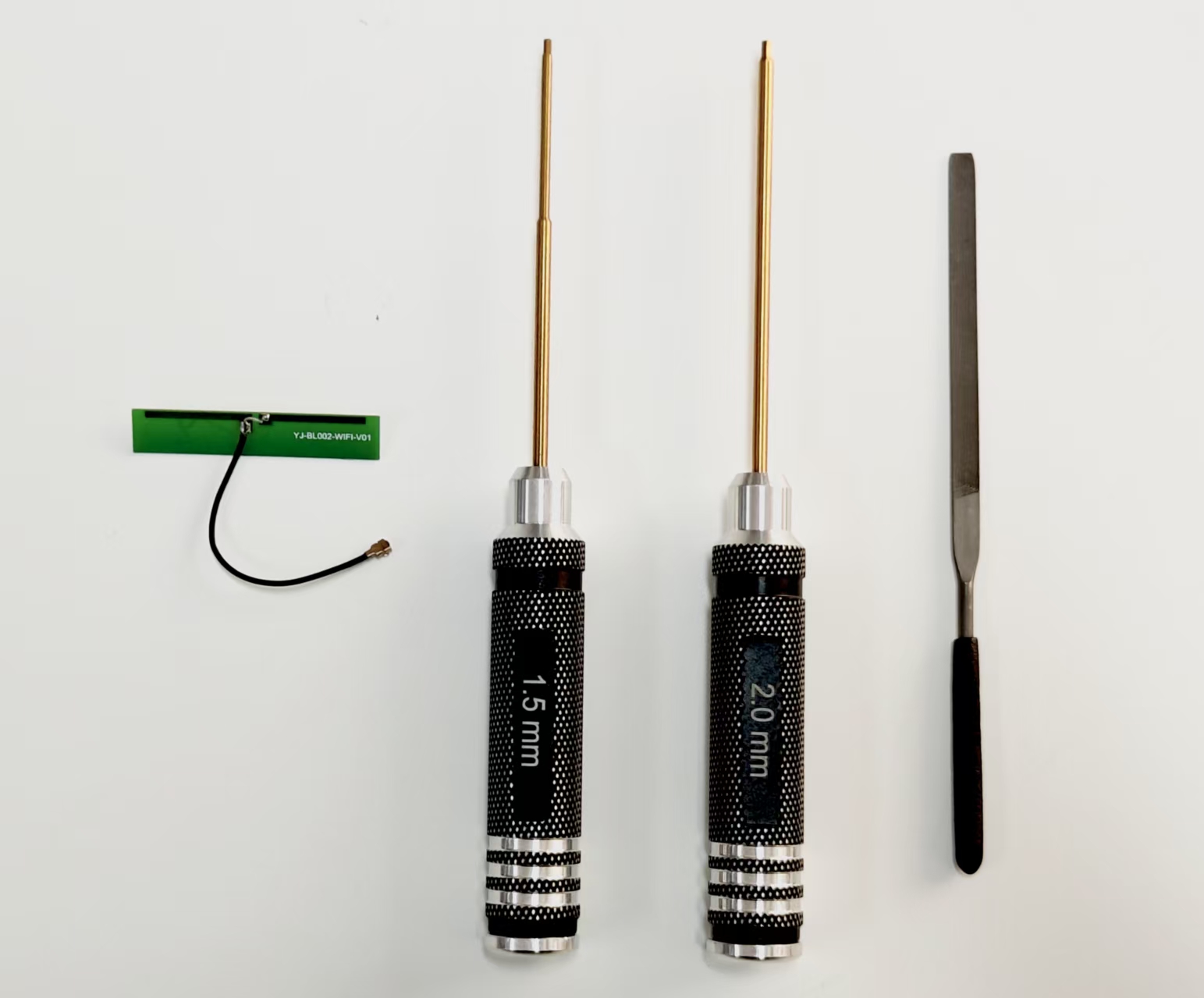

Herramientas y materiales necesarios

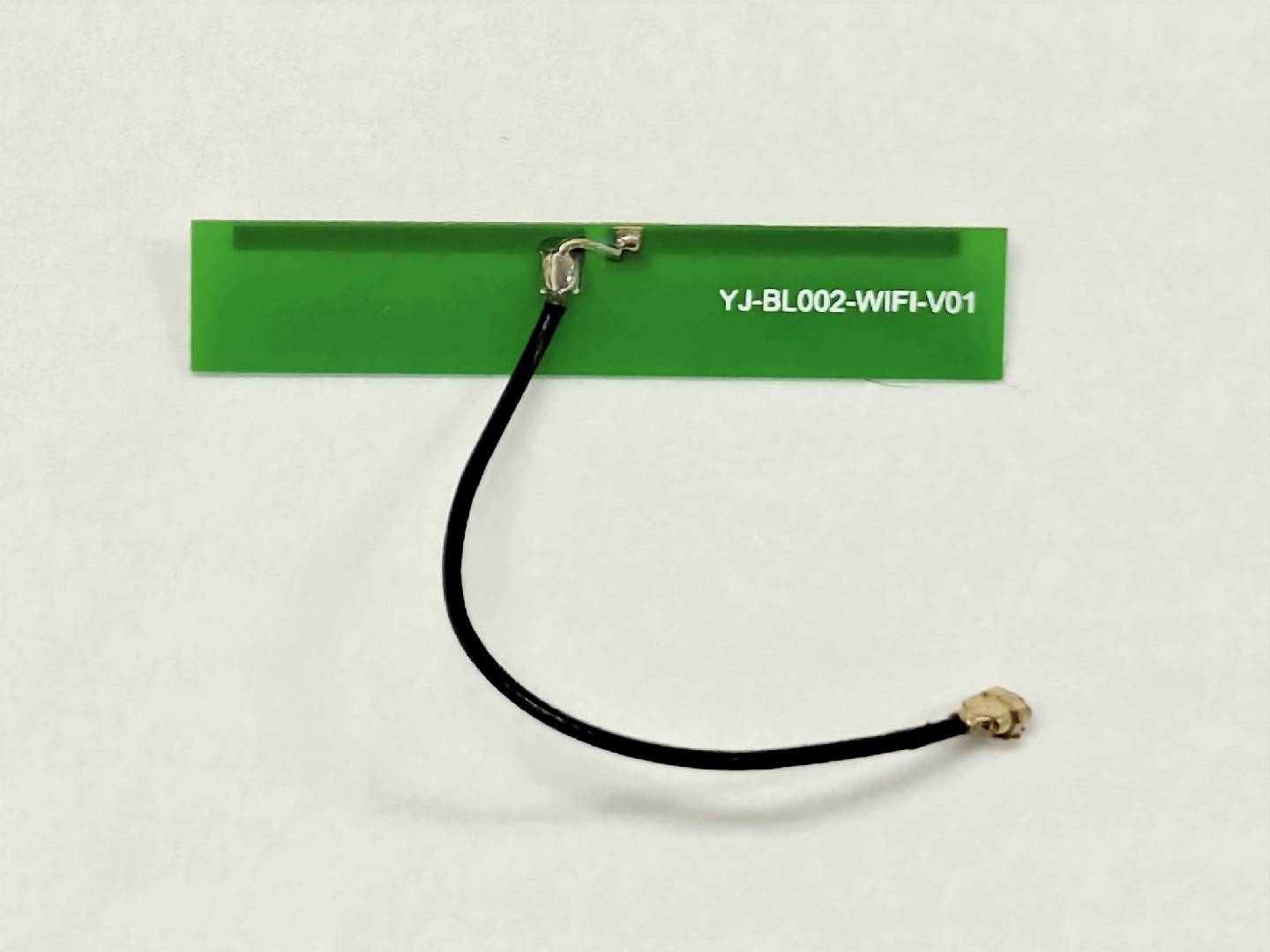

Antena Wi-Fi de Bambu Lab para A1 mini
- Llave hexagonal H2.0
- Llave hexagonal H1.5
- Barra de extracción plana (opcional)
- 15 minutos de su tiempo
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará daños potenciales en los componentes electrónicos de la impresora y garantizará que el mantenimiento se realice de manera segura y efectiva.
Si tiene preocupaciones o preguntas sobre el seguimiento de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia que necesita.
Pasos para retirar la antigua Antena Wi-Fi
1. Retirar la cubierta inferior de la impresora
Coloque la impresora de lado, con la columna del eje Z enfrentada a la mesa.
Luego, retire los 16 tornillos que sujetan la cubierta inferior para acceder al ventilador de la placa MC.
Tenga en cuenta que los tornillos 15 y 16 son diferentes, así que mantenga registro de ellos para cuando vuelva a ensamblar la cubierta inferior.
Después de retirar los tornillos, retire suavemente la cubierta inferior de plástico.
Puede comenzar desde la parte superior derecha y trabajar suavemente alrededor de la impresora hasta que la cubierta se suelte.
2. Retirar el soporte del cable USB C y desconectarlo
Con la cubierta retirada, proceda a retirar el soporte del cable USB C como se muestra en la imagen a continuación.
Este se usa para mantener el cable USB firmemente unido a la placa principal.
Una vez retirados los tornillos, desconéctelo suavemente. Asegúrese de tirar hacia la derecha y no doblar el cable, ya que existe un pequeño riesgo de dañar el conector USB en la placa.
3. Desconectar el conector de la Antena Wi-Fi
En el siguiente paso, tire suavemente el cable de la Antena Wi-Fi hacia usted. Use una herramienta plana para retirarlo con cuidado.
Tome especial precaución en este paso para tirar hacia arriba desde la placa y evitar dañar la placa MC.

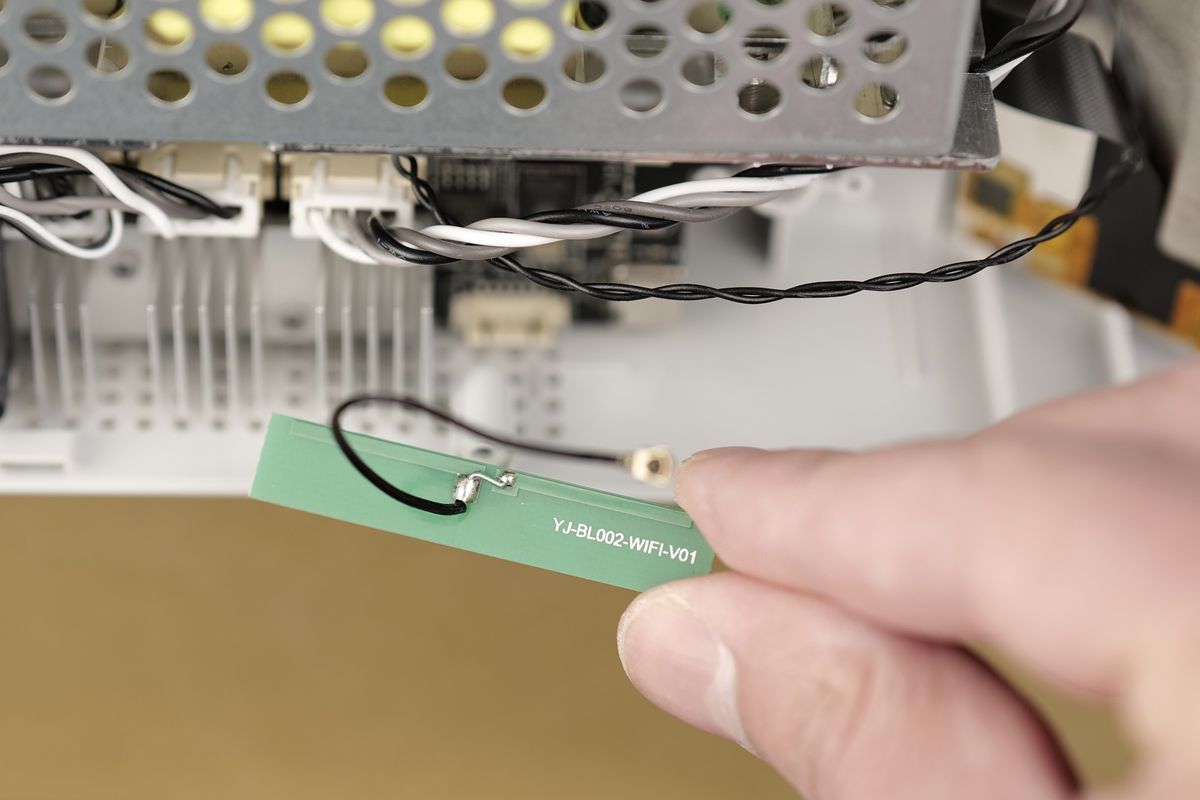

4. Retirar la placa PCB de la Antena Wi-Fi antigua
Utilizando una herramienta afilada, tire suavemente la placa PCB de la Antena Wi-Fi para retirarla del marco de la impresora.
La antena ahora está retirada.
Pasos para instalar la nueva Antena Wi-Fi
1. Instalar la nueva Antena Wi-Fi en el marco de la impresora
Primero, retire toda la película protectora de la placa PCB de la Antena Wi-Fi para exponer el adhesivo.
Luego, sostenga cuidadosamente la placa PCB de la Antena Wi-Fi por sus lados, asegurándose de no tocar el adhesivo con los dedos y colóquela en su posición.
Asegúrese de que la placa PCB esté correctamente alineada, luego aplique presión suave para garantizar que se adhiera bien al marco de la impresora.
2. Reconectar el conector de la Antena Wi-Fi
Conecte suavemente el conector redondo de la Antena Wi-Fi a la placa MC. Tome especial precaución al instalarlo.
El conector de la Antena Wi-Fi tiene un pin muy pequeño en el centro que puede dañarse si el conector no se alinea con cuidado.
Si todo está alineado con cuidado, el cable de la Antena Wi-Fi se enganchará en su lugar, como se muestra:
3. Conectar el cable USB C y volver a colocar el soporte
Rute cuidadosamente el cable USB hacia el conector USB en la placa y reinstálelo como se muestra a continuación.
Luego, vuelva a colocar el soporte metálico con los tornillos que retiró anteriormente.
4. Realizar gestión de cables
Antes de colocar de nuevo la cubierta inferior, asegúrese de que los cables de la placa MC estén correctamente ruteados para que no interfieran con el ventilador de la placa MC, como se muestra en la imagen a continuación.
5. Instalar la cubierta inferior
Ahora puede proceder a instalar la cubierta inferior en la impresora.
Comience ajustando los tornillos 15 y 16 para asegurar que el cableado lateral quede correctamente posicionado.
Luego, proceda a instalar los tornillos restantes, asegurándose de no apretarlos en exceso.
Verificar la funcionalidad
Encienda la impresora e intente conectarse a su red Wi-Fi local.
Si la operación es exitosa, el reemplazo está completo.
Paso de calibración después de la operación
No se requiere paso de calibración.
Posibles problemas y soluciones
Si encuentra problemas durante la instalación de una nueva Antena Wi-Fi, verifique los problemas y soluciones enumerados a continuación:
No hay señal Wi-Fi
Verifique el conector de la Antena Wi-Fi y confirme que esté insertado correctamente, como se muestra en Paso 2. Reconectar el conector de la Antena Wi-Fi.
La señal Wi-Fi es baja
La señal del punto de acceso Wi-Fi podría ser demasiado baja. Intente acercar la impresora al router y confirme si aumenta la intensidad de la señal.
El conector de la Antena Wi-Fi está dañado
Si durante la instalación de la Antena Wi-Fi se daña el conector, debe confirmar qué parte está dañada.
Puede ser el conector de la placa principal o el conector de la Antena Wi-Fi. En este caso, es posible que deba reemplazar la placa principal o la Antena Wi-Fi.
Proporcione la información y las imágenes a nuestro equipo de Soporte al Cliente para que puedan ayudar a resolver el problema.
