Guías de mantenimiento A1
El mantenimiento regular puede minimizar el desgaste y prolongar la vida útil de la impresora, al mismo tiempo que reduce el riesgo de fallas en la impresión. Para facilitar su decisión de compra, hemos enumerado todas las piezas de mantenimiento comúnmente necesarias y ofrecido descuentos escalonados. Puede encontrar el enlace de compra en la Página de Piezas de Repuesto.
Herramientas que podrían necesitar
Considerando los comentarios de los usuarios sobre la adherencia de la grasa lubricante y su tendencia a atraer polvo y residuos, hemos realizado pruebas extensivas de verificación y decidido cambiar el lubricante para la guía lineal del eje Y del modelo A1. Por lo tanto, para la guía lineal del eje Y del modelo A1, recomendamos usar aceite lubricante para la lubricación. Sugerimos cambiar a aceite lubricante para el mantenimiento futuro si anteriormente usó grasa lubricante. Durante el proceso de lubricación, también puede eliminar la grasa lubricante de la guía lineal y luego seguir la guía para aplicar el aceite lubricante.
Recordatorio amable:
El paquete de accesorios incluye dos tipos de lubricantes: uno es aceite lubricante y el otro es grasa lubricante. El empaque puede variar según el lote, por lo que debe consultar el empaque recibido. A continuación se presenta una introducción a sus respectivas aplicaciones:
Uso del aceite lubricante: Se utiliza para las guías lineales del eje X, la guía lineal del eje Y y para eliminar el ruido de las ruedas de seguimiento.
Uso de la grasa lubricante: Se utiliza para lubricar los husillos y las ruedas del extrusor.
Tenga en cuenta que está estrictamente prohibido usar grasa lubricante en la guía lineal del eje X.
Piezas móviles
Se refiere a los componentes que experimentan movimiento mecánico durante el proceso de impresión, incluyendo husillos, guías lineales, deslizadores, acoplamientos, correas, ventiladores, etc. Las medidas principales de mantenimiento son limpieza y lubricación. Las piezas metálicas necesitan protección contra la corrosión. Las piezas de goma deben revisarse en busca de envejecimiento (incluyendo deformación), desgaste, etc., y reemplazarse cuando sea necesario.

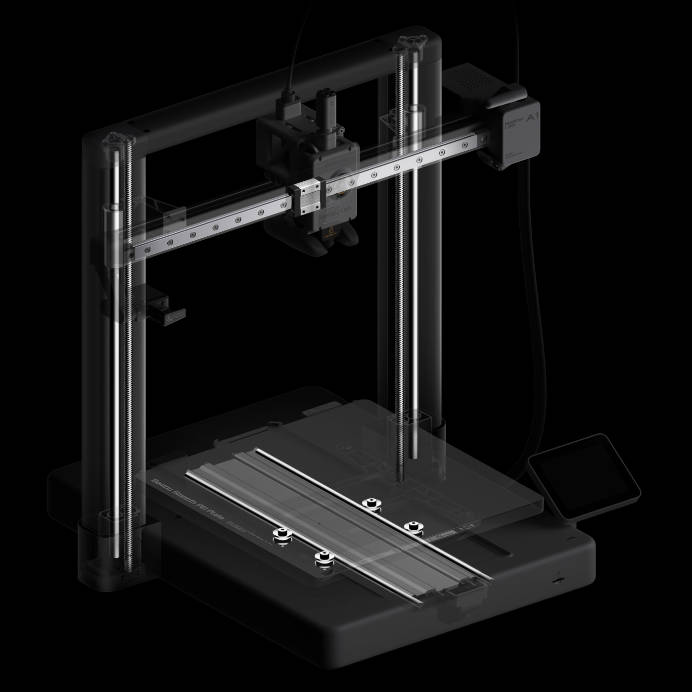

Sistema de guía lineal
Invertimos extra para brindarle las guías lineales más confiables y el sistema de accionamiento protegido por cubierta. Este sistema garantiza que no necesite ajustar con frecuencia los componentes móviles del A1, pero requiere lubricación y limpieza periódicas para reducir el desgaste y el ruido, asegurar la precisión y vida útil de la impresora, y prevenir efectivamente la corrosión de las guías lineales.
Guía de video para lubricar el eje X:
https://public-cdn.bblmw.com/wiki/A1-mini/x_guide_rail_lubrication.mp4
Para instrucciones detalladas sobre cómo lubricar la guía lineal del eje Y, consulte la wiki a continuación:
Husillo
El A1 utiliza una estructura de husillo dual. A través del husillo, el motor del eje Z puede impulsar el eje X a moverse hacia arriba y hacia abajo en la dirección del eje Z. Una lubricación adecuada garantizará el funcionamiento suave del eje X en la dirección Z y reducirá efectivamente el ruido causado por el movimiento del husillo.

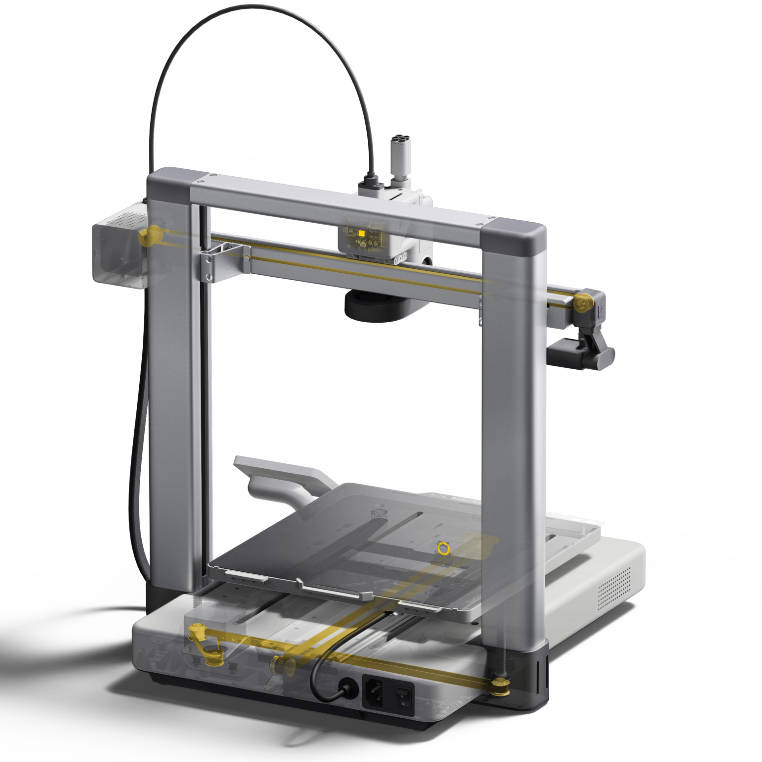

Correas X Y Z
El A1 puede verificar automáticamente la tensión de la correa mediante la calibración de la frecuencia de vibración. Si la correa está floja, el sistema HMS notificará que use el tensador automático de correas para ajustar la correa a la tensión adecuada.
Consulte el enlace para detalles: Ajuste de tensión de correas A1
Nota: No afloje ni retire por completo el tornillo de tensión del eje Y, de lo contrario deberá volver a ensamblar el tensador del eje Y.
Si, después de un uso prolongado, la correa de tiempo muestra desgaste evidente y afecta la calidad de impresión, consulte la página de guía de mantenimiento correspondiente para reemplazar las correas.
Polea de seguimiento
Se refiere principalmente a la polea de seguimiento del eje X y del eje Y. El mantenimiento regular de la polea de seguimiento puede prevenir efectivamente ruidos anormales y resistencia anormal.
Extrusor
Después de usar la impresora durante mucho tiempo, es posible que queden residuos de filamento y polvo dentro del extrusor, lo que puede causar que el engranaje de extrusión se atasque o incluso deje de girar durante el funcionamiento. Para garantizar la impresión normal de la impresora, el extrusor debe limpiarse de materiales extraños a tiempo.
Guía de video para limpiar el extrusor:
https://public-cdn.bblmw.com/wiki/A1-mini/extruder_clean.mp4

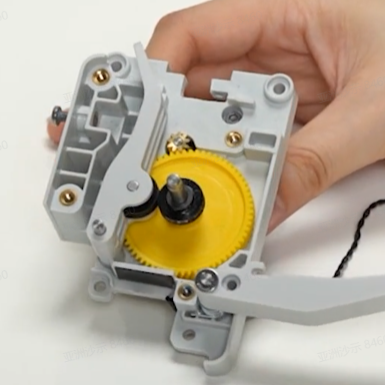

Montaje de engranaje del extrusor
Cuando limpiar el extrusor según los pasos anteriores no logra resultados satisfactorios, puede desmontar el extrusor y retirar el conjunto de la rueda de extrusión para limpiarlo. En condiciones normales, para imprimir filamentos no de fibra de carbono como PLA y PETG, es recomendable limpiar el engranaje del extrusor cada 5 bobinas. Al imprimir con filamentos de fibra de carbono, limpie el engranaje del extrusor cada 2 bobinas. Si observa que el engranaje del extrusor está claramente desgastado y limpiar la boquilla no mejora la extrusión, puede reemplazar el conjunto de engranaje.
Tutorial de instalación del módulo de extrusor
Sensor de filamento
Existen varios sensores Hall en la placa del sensor de filamento. La adherencia de materiales extraños como fragmentos de material y polvo provocará valores Hall anormales y causará falsas alarmas. Limpiar la placa del sensor de filamento a tiempo resolverá efectivamente el problema de falsas alarmas y mejorará la experiencia de impresión.
Guía de video para limpiar la placa del sensor de filamento:
https://public-cdn.bblmw.com/wiki/A1-mini/filament_sensor_maintenance.mp4
Nota: Al desmontar, no tire del cable de conexión en exceso para evitar daños y montaje anormal.
Limpiador de purga
El limpiador de purga de la A1 se utiliza para procesar eficientemente el material residual expulsado de la boquilla, asegurando un proceso de impresión continuo y suave. Cuando el movimiento del limpiador de purga se bloquea por materiales extraños o el mecanismo de acción se deforma, el limpiador de purga puede quedar atascado, causando descarga anormal o provocando que la impresora pierda pasos. Por lo tanto, es necesario limpiar los materiales extraños y reemplazar el limpiador de purga deformado para mejorar la tasa de éxito del intercambio de filamento y mejorar la experiencia de impresión.
Ventiladores
La A1 está equipada con 2 ventiladores, a saber, el ventilador del hotend y el ventilador de capa. Para garantizar que la máquina tenga un buen efecto de enfriamiento, es necesario verificar periódicamente el estado del ventilador y eliminar materiales extraños a tiempo.
Piezas de mantenimiento regular
Se refiere a piezas o componentes del producto que deben reemplazarse debido al desgaste o consumo durante el funcionamiento normal del producto, como tubos PTFE, hotends, etc.
Estas piezas vulnerables deben limpiarse e inspeccionarse proactivamente para detectar anomalías y reemplazarlas a tiempo, evitando afectar la impresión normal.
Calceta de silicona para hotend
La calceta de silicona para hotend ayuda a mantener la estabilidad de la temperatura del hotend. Si hay signos de daño en la calceta de silicona o no se puede fijar adecuadamente al hotend, debe reemplazar la calceta de silicona para evitar problemas de calidad de impresión causados por diferencias de temperatura.
Nota: Asegúrese de instalar la calceta de silicona para hotend, de lo contrario causará algunas advertencias de temperatura del hotend.
Hotend
El hotend de la A1 adopta un diseño de hebilla de liberación rápida. Para garantizar el funcionamiento normal de la hebilla de liberación rápida del hotend y eliminar a tiempo los residuos en la superficie del hotend y el conjunto de calentamiento, es necesario retirarlo periódicamente y limpiar la superficie del elemento de calentamiento. En condiciones normales, para imprimir filamentos no de fibra de carbono como PLA y PETG, es recomendable limpiar la boquilla cada 5 bobinas. Al imprimir con filamentos de fibra de carbono, limpie la boquilla cada 2 bobinas. Si observa que la boquilla está claramente desgastada causando fugas de material y limpiar la boquilla no mejora la extrusión, reemplace con un hotend de repuesto nuevo.
Nota:
-
Si hay material residual adherido al hotend y el hotend no se puede retirar normalmente, debe ajustar la temperatura a 80 grados para ablandar el residuo antes de retirarlo;
-
Asegúrese de instalar la calceta de silicona para hotend después de la limpieza, de lo contrario causará algunas advertencias de temperatura del hotend.
Guía de video de reemplazo del hotend:
/n1/p-maintenance/nozzle_replacement_english.mp4
Cortador de filamento
Al igual que las impresoras de la serie X, la A1 mini también está equipada con un cortador de filamento para lograr el cambio automático de filamento. Si utiliza impresión multicolor, la hoja del cortador de filamento se volverá opaca o incluso se astillará después de imprimir múltiples bobinas de filamento. Por lo tanto, se recomienda verificar periódicamente para asegurarse de que la hoja siga siendo afilada e intacta, evitando perder pasos debido a una alta resistencia al corte y mejorando la tasa de éxito de impresión. Si observa que el cortador de filamento está desgastado y no puede cortar los filamentos suavemente, reemplácelo con un cortador de filamento nuevo.
Guía de video para mantenimiento y reemplazo del cortador de filamento:
https://public-cdn.bblmw.com/wiki/A1-mini/filament_cutter_replace.mp4
Tubo PTFE
Enviamos el filamento desde el AMS Lite (o Soporte de Bobina) al hub de filamento mediante un tubo PTFE. Tras fricción prolongada con los filamentos, el tubo PTFE se desgasta en mayor o menor medida, aumentando la resistencia de suministro del filamento. Para evitar transporte anómalo del filamento causado por el desgaste del tubo PTFE, debe reemplazarse cuando haya signos evidentes de desgaste.
Nota: Las especificaciones del tubo PTFE utilizado en el A1 mini son 4 mm de diámetro exterior y 2,5 mm de diámetro interior.
Limpiador de boquilla
El A1 está equipado con un único limpiador de boquilla. El limpiador de boquilla se utiliza para limpiar el filamento residual en la boquilla. Si se detecta que el limpiador de boquilla está dañado o deformado, puede resultar en una limpieza incompleta del material residual en la boquilla, afectando la calidad de impresión. Es necesario reemplazarlo para garantizar el efecto de limpieza de la boquilla. Proporcionamos un limpiador de silicona de repuesto, que puede reemplazar usted mismo.
Pads de soporte
Para reducir el impacto de las vibraciones de la impresora en la calidad de impresión, la impresora A1 está equipada con 4 Pads de soporte en la parte inferior. Estos están adheridos a la cubierta inferior mediante cinta adhesiva de doble cara y pueden sufrir daños por fricción y extrusión durante el transporte. Si se cae, debe volver a adherir el pad de soporte suave caído. Si el Pad de soporte se ha perdido, utilice un pad de repuesto o adquiralo a través de la tienda oficial.
Debe tenerse en cuenta que, debido a diferencias en lotes de producción, el Pad de soporte de su impresora puede diferir de los pads de otras personas.
Placa de impresión PEI
El A1 mini incluye una placa PEI texturizada, fabricada con material PEI aplicado sobre una placa de acero inoxidable. Puede utilizarse para imprimir diversos materiales como PLA/PETG sin necesidad de adhesivo. Para mantener una adherencia óptima, se recomienda limpiar regularmente la placa de impresión. Evite el contacto directo de los dedos con la superficie de la placa de impresión para prevenir que los aceites de la piel se adhieran a la superficie y afecten el efecto de adherencia. Consulte el siguiente enlace para conocer cómo limpiar la placa de impresión PEI:
