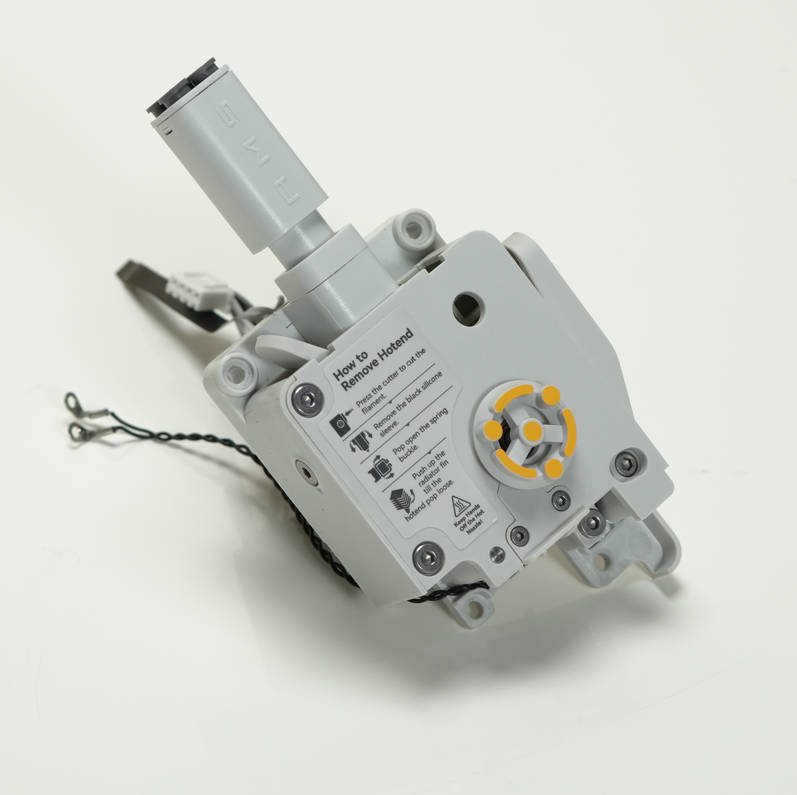

Módulo de Extrusor
Este artículo ofrece pautas y precauciones para desmontar y montar el módulo de extrusor de la serie A1. El proceso de desmontaje, incluida la sustitución de componentes, también se encuentra en este artículo para referencia.
Lista de piezas
A continuación se indican las piezas de repuesto que se involucrarán en esta guía.
Lista de módulos
Ninguno
Lista de tornillos
Lista de herramientas
Llave hexagonal H1.5/H2.0
Pinzas planas
Operación previa
Si es necesario, consulte Reemplazar el cabezal-A1 Serie para retirar el módulo de extrusión del cabezal.
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con prontitud y brindar la asistencia necesaria.
Guía de video
Desmontaje
Paso 1: Retirar el bloque de presión del filamento
Retire la rueda giratoria utilizando una llave hexagonal H1.5 para aflojar 2 tornillos A. Luego, retire el bloque de presión.
Paso 2: Retirar el montaje del Filament Hub
Utilice una llave para levantar delicadamente la tapa del Filament Hub. Luego, retire el montaje del Filament Hub junto con el resorte correspondiente.
Paso 3: Retirar el sensor de filamento
Utilice una llave hexagonal H2.0 para aflojar 2 tornillos B y retire el soporte de alimentación.
Utilice una llave hexagonal H1.5 para aflojar 2 tornillos C y retire el sensor de filamento.
Paso 4: Retirar el cortador de filamento de repuesto
Utilice una llave hexagonal H2.0 para aflojar un tornillo D, liberar la palanca del cortador de filamento y retirar el cortador.
Paso 5: Retirar el montaje del engranaje de extrusor
Utilice una llave hexagonal H2.0 para aflojar 4 tornillos E, aflojar un tornillo F y retirar la cubierta frontal del extrusor.
Utilice pinzas para retirar el resorte de extrusión y la tapa metálica, y luego retire el montaje del engranaje de extrusor.
Paso 6: Retirar la palanca del cortador de filamento
Utilice pinzas para retirar el clip de retención tipo E. Mientras lo hace, sostenga firmemente el clip para evitar que salte. Luego, retire la arandela, la palanca y el resorte.
Paso 7: Retirar el motor del extrusor
Utilice una llave hexagonal H2.0 para aflojar 4 tornillos G y retirar el motor del extrusor.
Guía de montaje
Paso 1: Instalar el motor del extrusor
Instale el motor del extrusor en la cubierta trasera del extrusor, asegurando la orientación de los cables del motor. Utilice una llave hexagonal H2.0 para apretar 4 tornillos G y asegurar el motor del extrusor.
Paso 2: Instalar la palanca del cortador de filamento
Instale el resorte y el mango en el pivote del mango. Coloque la arandela encima y luego instale el clip de retención tipo E. Utilice pinzas para presionar el clip y asegurarlo en su lugar.
Paso 3: Instalar el montaje del engranaje de extrusor
Instale el engranaje de accionamiento y el engranaje de apoyo en sus respectivos ejes.
Monte el resorte y la tapa final en la posición y dirección correctas (consulte las imágenes a continuación para ejemplos correctos e incorrectos), y colóquelo cuidadosamente en la posición correspondiente del soporte de la rueda accionada utilizando pinzas. No apriete el tornillo del lateral por el momento.
Luego, cierre la cubierta frontal del extrusor.
Importante!
Asegúrese de instalar correctamente el resorte y la tapa final. De lo contrario, el engranaje no podrá sujetar el filamento, lo que provocará fallos en la impresión.
Utilice una llave hexagonal H2.0 para apretar los 4 tornillos E, y luego apriete el tornillo F.
Paso 4: Instalar el cortador de filamento de repuesto
Instale el cortador de filamento de repuesto en la palanca. Levante la palanca y deslice el cortador en su posición a lo largo de la ranura de la hoja. Fije la palanca apretando un tornillo D.
Paso 5: Instalar el sensor de filamento
Instale el sensor de filamento en el soporte de alimentación de filamento, apriete 2 tornillos y luego conecte el cable de cinta.
Instale la base del hub de filamento en el extrusor y fíjela apretando 2 tornillos.
Paso 6: Instalar el conjunto del hub de filamento.
Inserte el resorte en la base del hub de filamento y enrosque la tapa en el hub de filamento.
Verifique la orientación de instalación según el diagrama siguiente y luego fije el hub de filamento a la base.
Aplique ligera presión para conectar el hub de filamento con la base y presione para verificar cualquier suelta.
Paso 7: Instalar el bloque de prensado de filamento.
Instale el bloque de prensado de filamento, apriete 2 tornillos A y luego instale la rueda giratoria.
Para verificar la finalización/éxito
- Verifique y confirme que la palanca del cortador de filamento opera suavemente.
- Presione el conjunto del hub de filamento para confirmar su funcionamiento suave.
Calibración
No requerida
