Ajuste de tensión de las correas

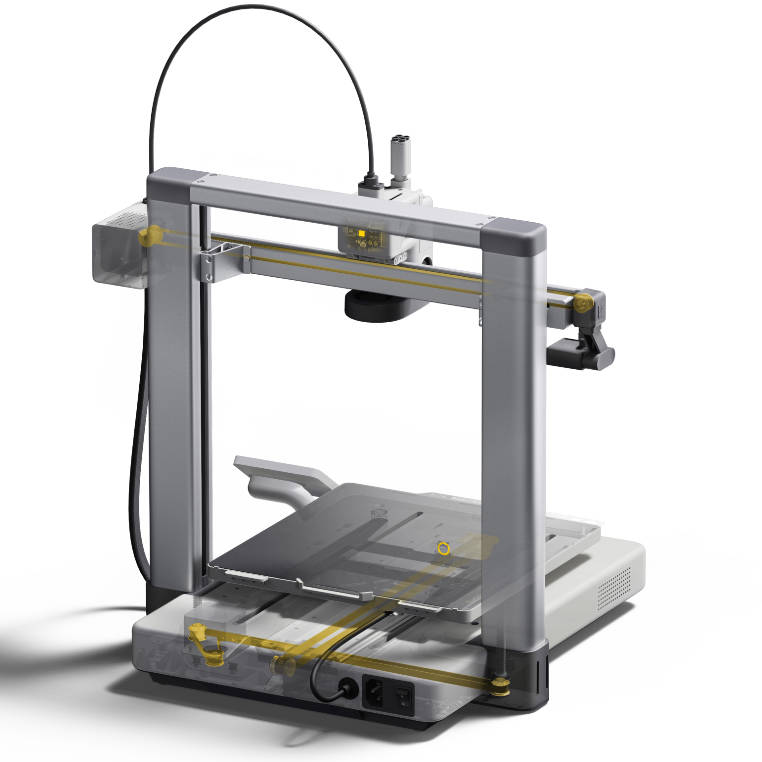

Existen 3 correas de timing en la impresora A1, que son componentes de transmisión que permiten que el cabezal (X), la cama caliente (Y) y el eje X (Z) se muevan en la dirección establecida. El ajuste oportuno de la tensión de las correas es una garantía esencial para la calidad de impresión. Durante el proceso de calibración de la impresora, el modelo A1 realizará un escaneo de frecuencia y determinará si es necesario reajustar la tensión de las correas según los resultados recopilados.
Si se confirma que es necesario reajustar la tensión, aparecerá un mensaje de alerta durante la impresión.
Ajuste la correa correspondiente según el mensaje de alerta.
Herramientas requeridas

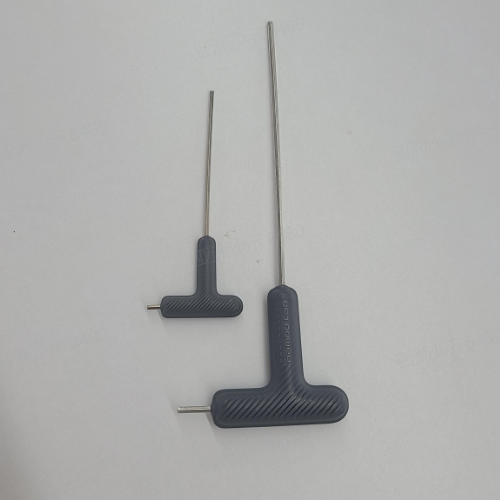

Llave Allen H2.0
Ajuste de tensión de la correa del eje X
Ubicación del tornillo de tensado
La posición de tensado de la correa X se encuentra en la parte trasera del cabezal, como se muestra en la figura siguiente.
Cómo ajustar la tensión de la correa del eje X
- Eleve el eje X a la posición media del eje Z para evitar raspar la cama caliente al mover el cabezal, y apague la impresora;
- Afloje el tornillo de tensado con una llave Allen H2.0 un giro (no afloje por completo), y mueva manualmente el cabezal hacia adelante y hacia atrás a lo largo del eje X 3 veces (desde la esquina superior izquierda del eje hasta la superior derecha), luego retensar el tornillo de tensado.
- Encienda la impresora, seleccione Compensación de Vibración en el menú de calibración y complete el proceso de calibración.
Ajuste de tensión de la correa del eje Y
Ubicación de los tornillos de tensado
Los tornillos de tensado de la correa del eje Y se encuentran en la parte frontal de la base inferior, cubiertos por una pequeña tapa que debe retirarse primero.
Cómo ajustar la tensión de la correa del eje Y
- Mueva la cama caliente hacia atrás para exponer la posición de tensado de la correa Y y retire la pequeña tapa;
- Afloje los dos tornillos de tensado con una llave Allen H2.0 un giro (no afloje por completo), luego mueva manualmente la cama caliente hacia adelante y hacia atrás a lo largo del eje Y tres veces. Posteriormente, retensar los tornillos de tensado.
Nota: No desenroscar por completo ni retirar los tornillos de tensado del eje Y, ya que podría necesitar volver a ensamblar el tensador del eje Y.
- Seleccione Compensación de Vibración en el menú de calibración y complete el proceso de calibración.
Ajuste de tensión de la correa del eje Z
Ubicación del tornillo de tensado

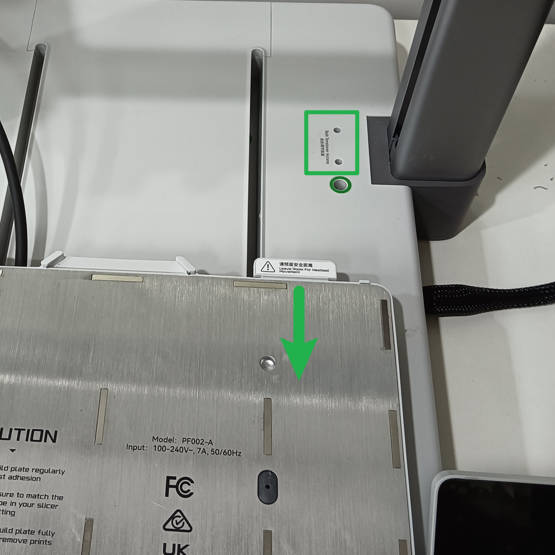

La posición de tensado de la correa Z se encuentra cerca de la columna derecha del eje Z, visible al mover la cama caliente hacia adelante.
Cómo ajustar la tensión de la correa del eje Z
- Mueva la cama caliente hacia adelante para exponer la posición de tensado de la correa Z, y afloje los dos tornillos de tensado con una llave Allen H2.0 un giro (no afloje por completo)
- Ingrese al menú Control y realice Homing; luego mantenga presionado el botón de subir (bajar) del eje Z para mover el eje X una vez hacia arriba y hacia abajo en dirección al eje Z (teniendo cuidado de no golpear la boquilla contra la cama caliente), y luego retensar los dos tornillos de tensado.
- Seleccione Compensación de Vibración en el menú de calibración y complete el proceso de calibración.
Notas finales
