- Para garantizar un proceso sin complicaciones para devoluciones o intercambios, recomendamos conservar todos los materiales de empaque originales durante al menos 30 días.
- Los materiales de empaque y accesorios pueden actualizarse periódicamente. Consulte la versión recibida. Para detalles sobre las actualizaciones, consulte los pasos a continuación.
Guía de video

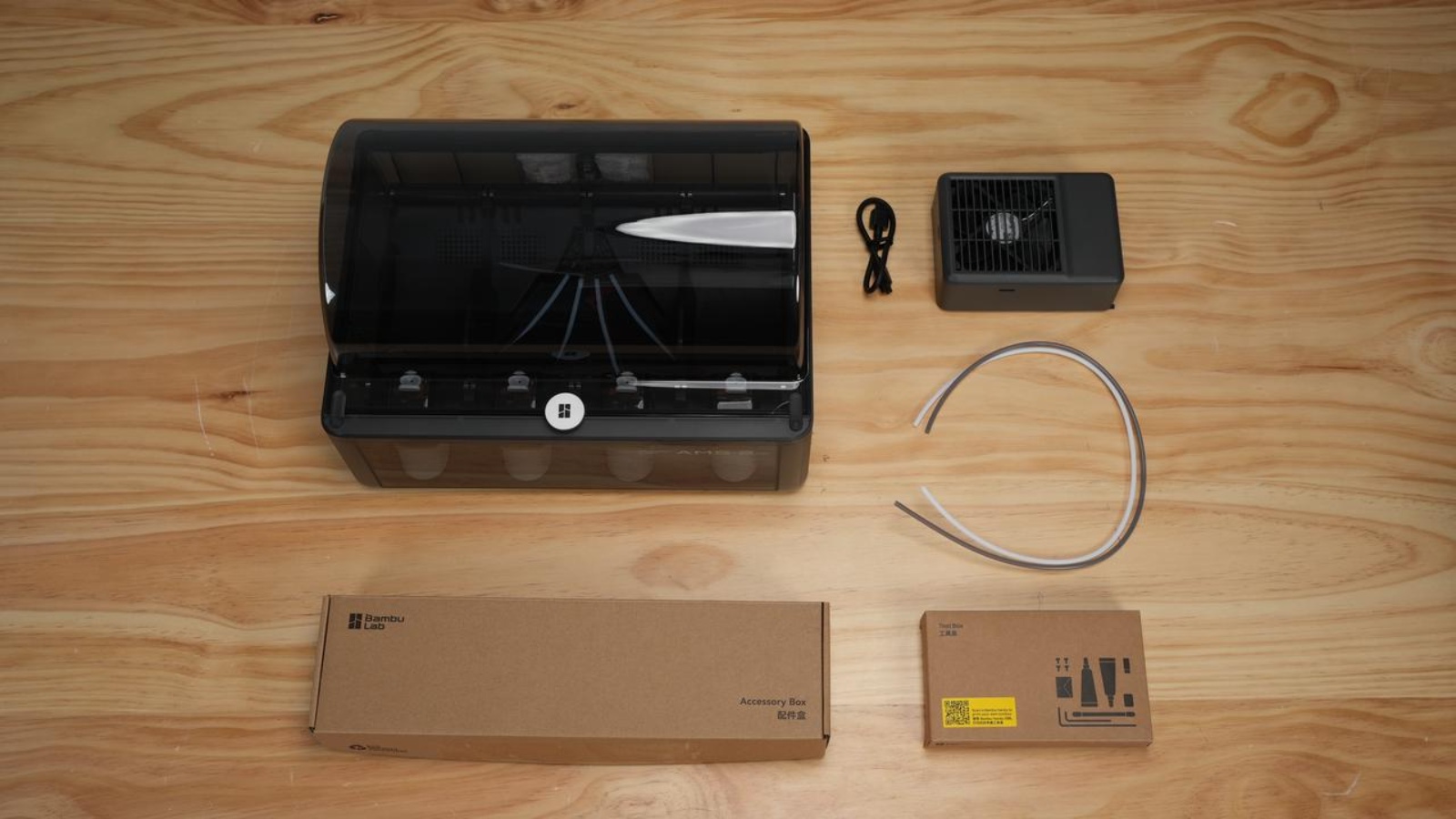

Elementos incluidos
- Caja de accesorios
- Caja de herramientas
- Conjunto de ventilador de escape externo
- Tubo PTFE de repuesto*2
Pasos para desempacar
1. Retirar el paquete
- Abra la caja exterior y retire la caja de herramientas y la Guía de inicio rápido.
- Retire el cartón y la espuma superior.
- Levante la impresora y colóquela sobre una superficie estable.
- Retire la bolsa impermeable, luego saque el tubo PTFE de repuesto.
- Retire la cinta superior, retire la cubierta de vidrio superior y quite la bolsa protectora.
- Retire la cinta de la puerta frontal, luego quite la bolsa protectora y la espuma del mango.
- Retire la película protectora de las ventanas laterales.
2. Retirar accesorios y AMS 2 Pro
-
Retire la caja de accesorios.
-
Retire todas las piezas de espuma superior.

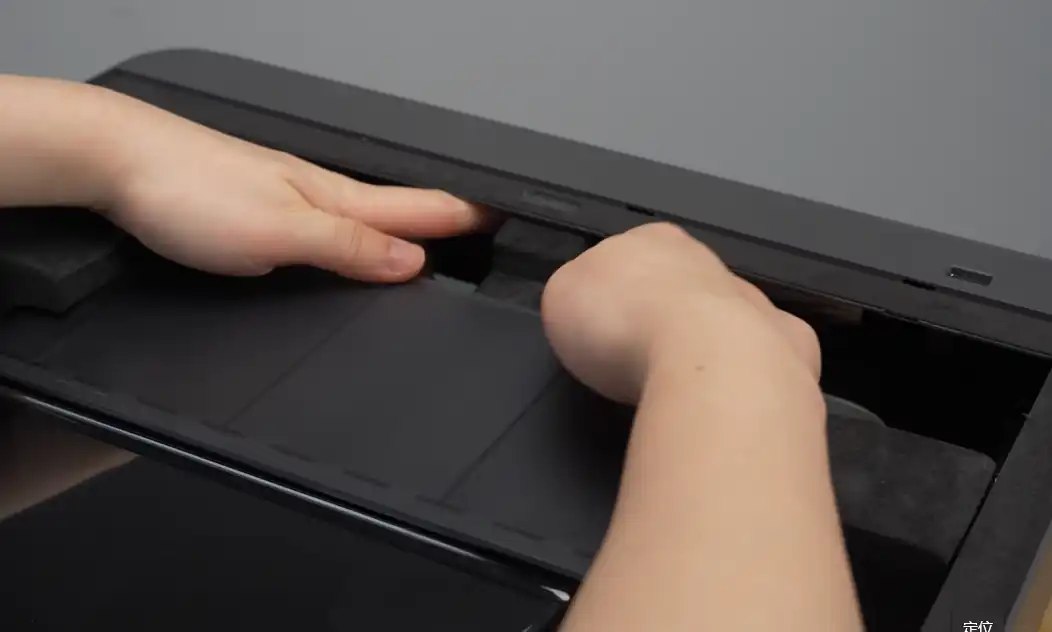

La pieza de espuma cerca de la puerta frontal está instalada con firmeza. Retírela como se muestra a continuación.

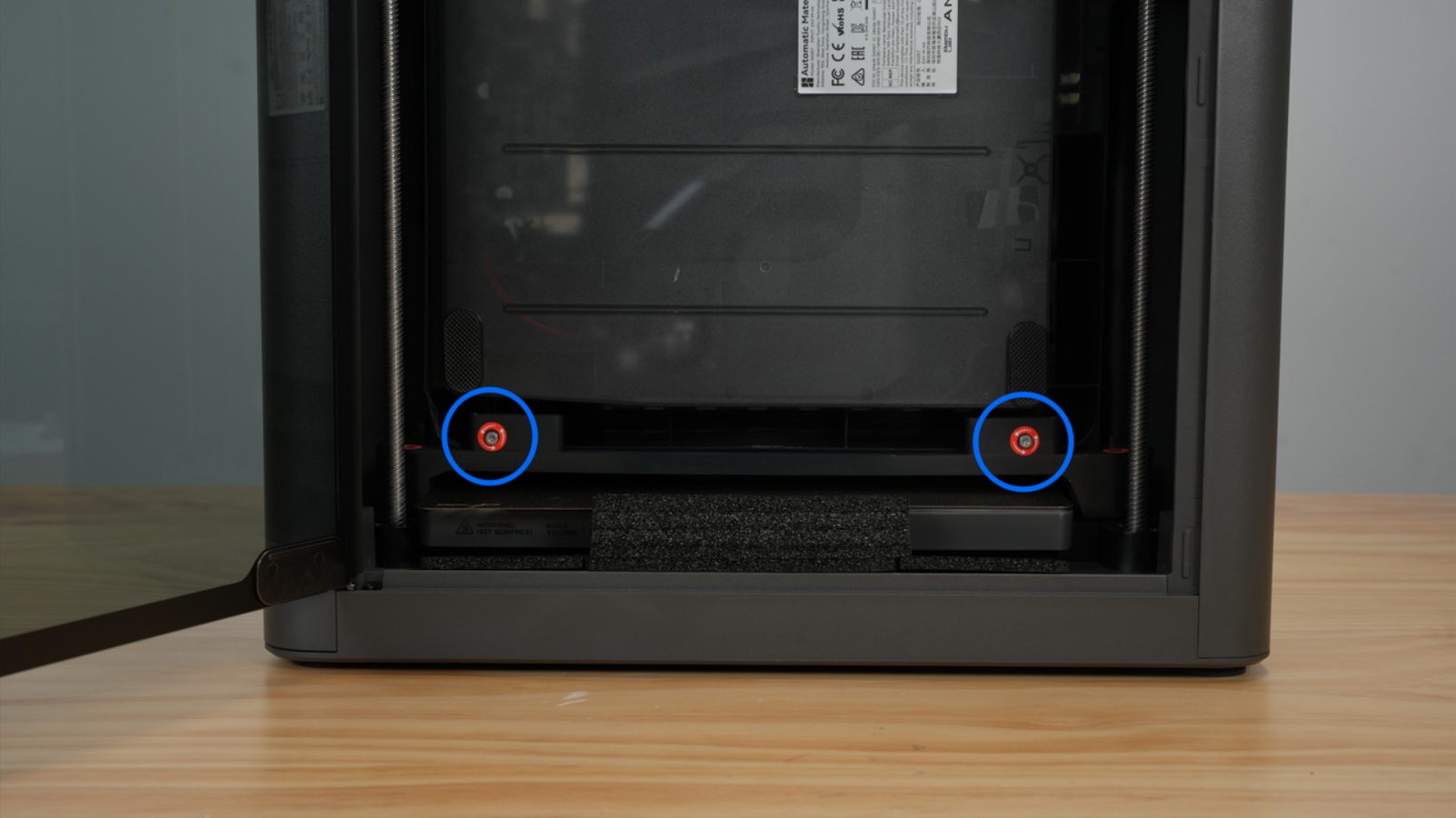

- Utilice la llave allen H2.0 para retirar 2 tornillos.
Nota: La espuma debajo de la cama caliente solo puede retirarse después de completar la primera calibración.
-
Levante el AMS 2 Pro.
-
Retire la espuma de la pared interior de la cámara y la película protectora blanca de las ventanas laterales.
- Retire los 3 tornillos marcados en rojo, luego saque el soporte de transporte del AMS 2 Pro.
3. Retirar materiales de transporte

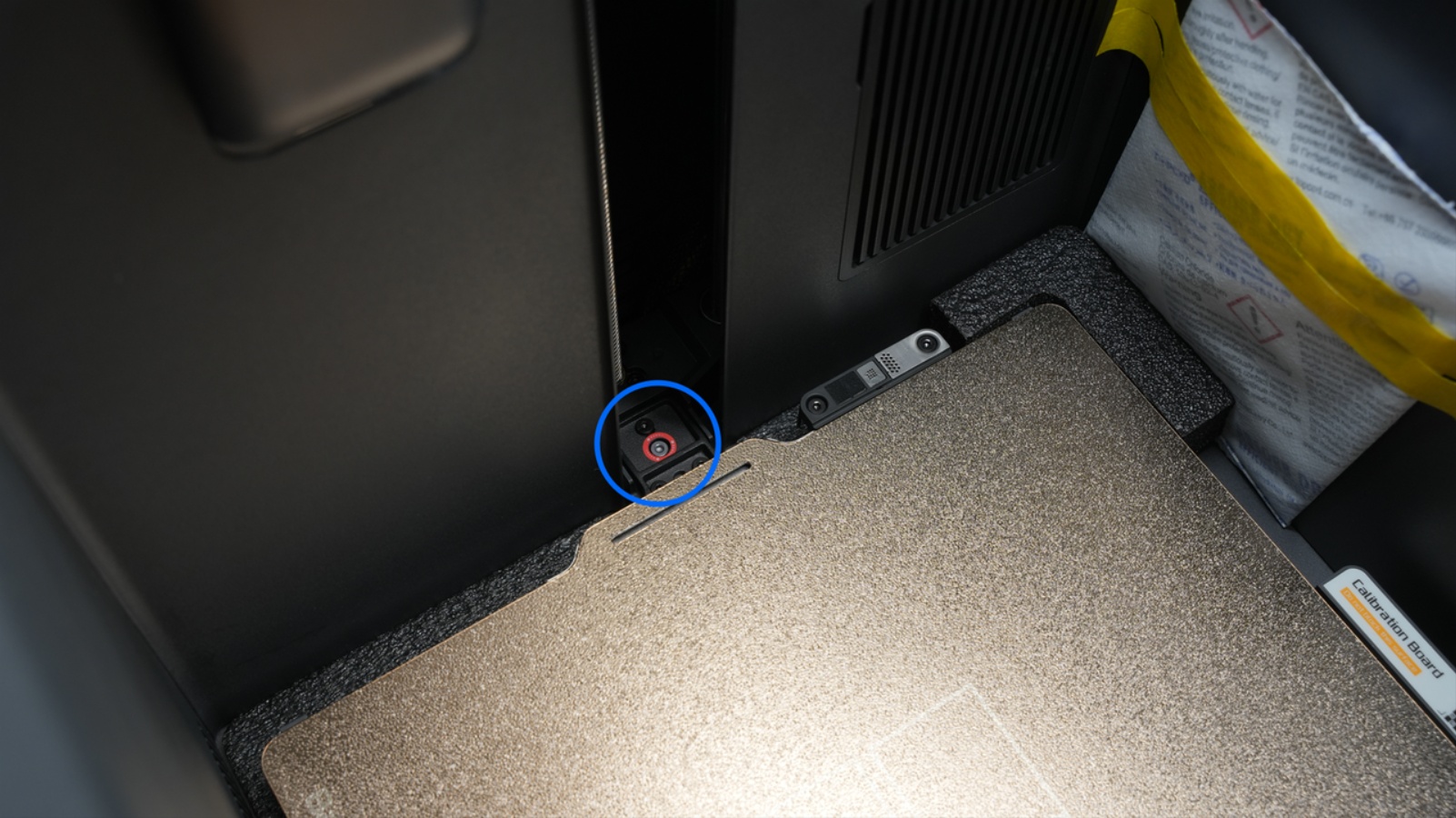

- Retire el tornillo marcado en rojo para desbloquear la cama caliente.
Nota: El tornillo de fijación de la cama caliente podría caer en la estructura. Recomendamos usar una destornillador magnético, pinzas u herramientas similares para atrapar o recuperar el tornillo y evitar que caiga dentro del dispositivo.
-

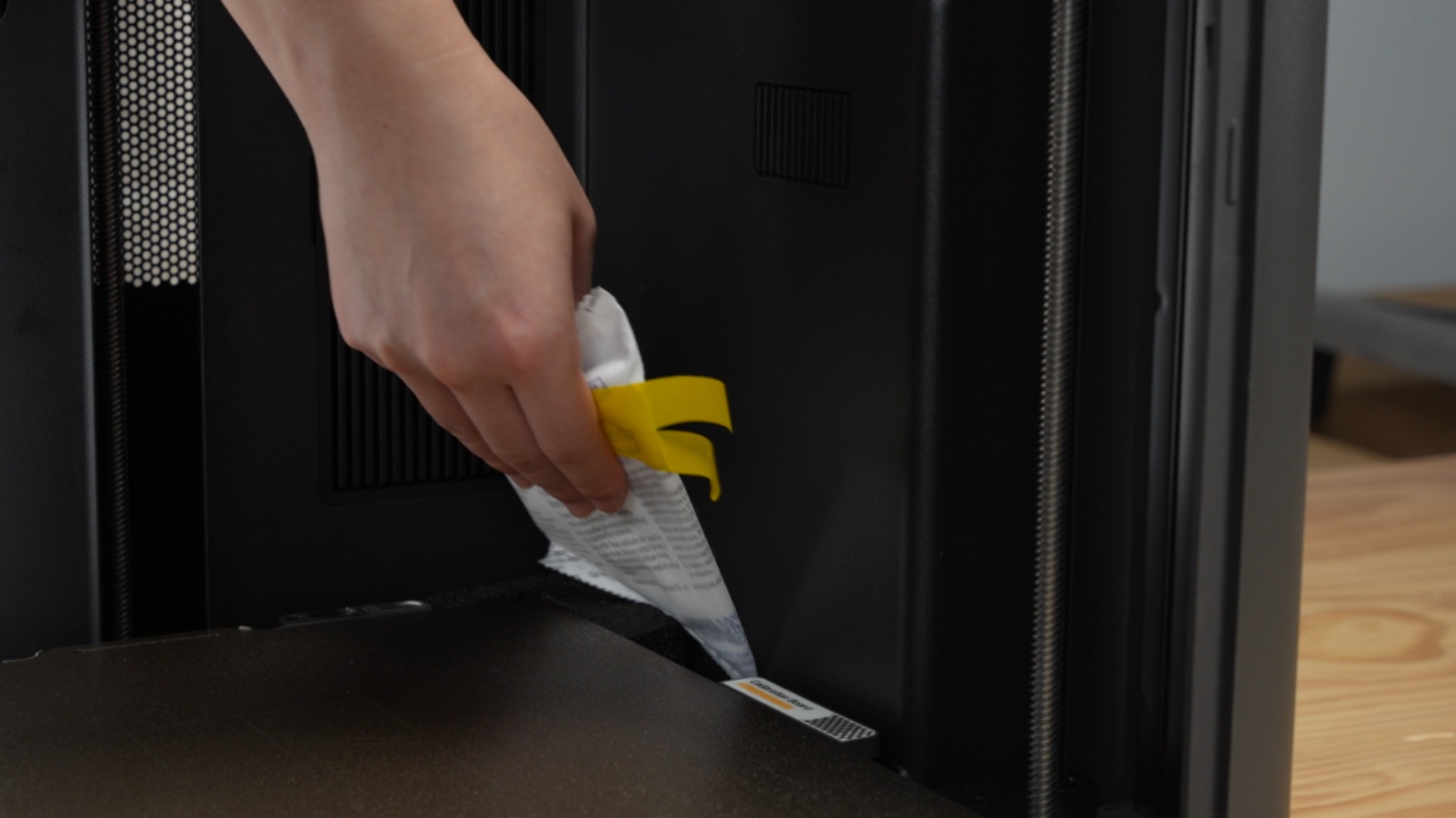

Retire el desecante dentro de la impresora.
-
Baje y retire los protectores plásticos rojos de ambos husillos.
- Corte y retire las abrazaderas de cable de los varillas lineales.
- Tire del cabezal hacia la puerta frontal, luego corte y retire la abrazadera de cable en él.
- Retire la película protectora del cabezal.
Actualización de empaque: La película protectora del cabezal ya ha sido retirada.

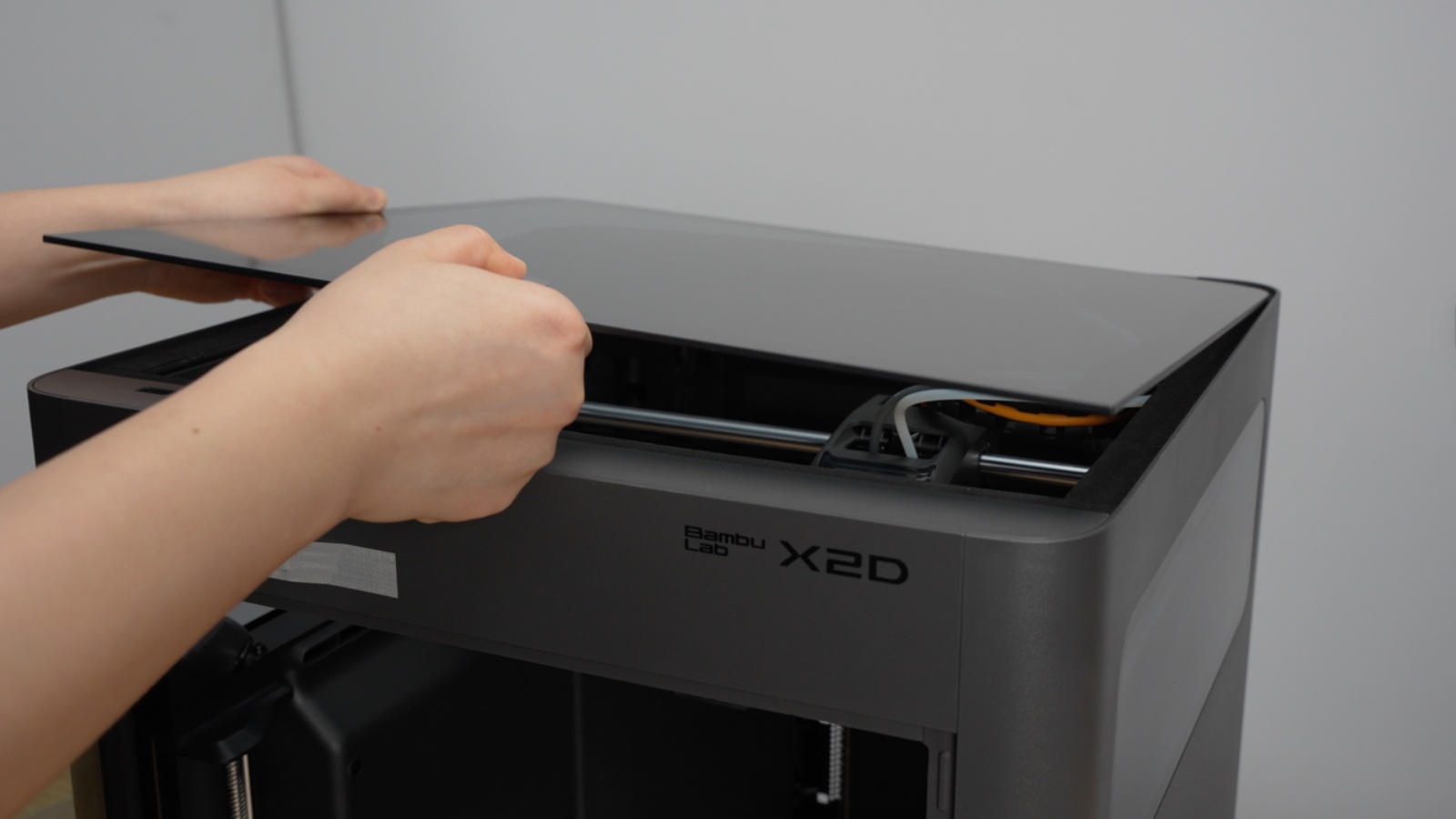

- Coloque la cubierta de vidrio superior de nuevo en la impresora.
4. Instalar pantalla táctil
-

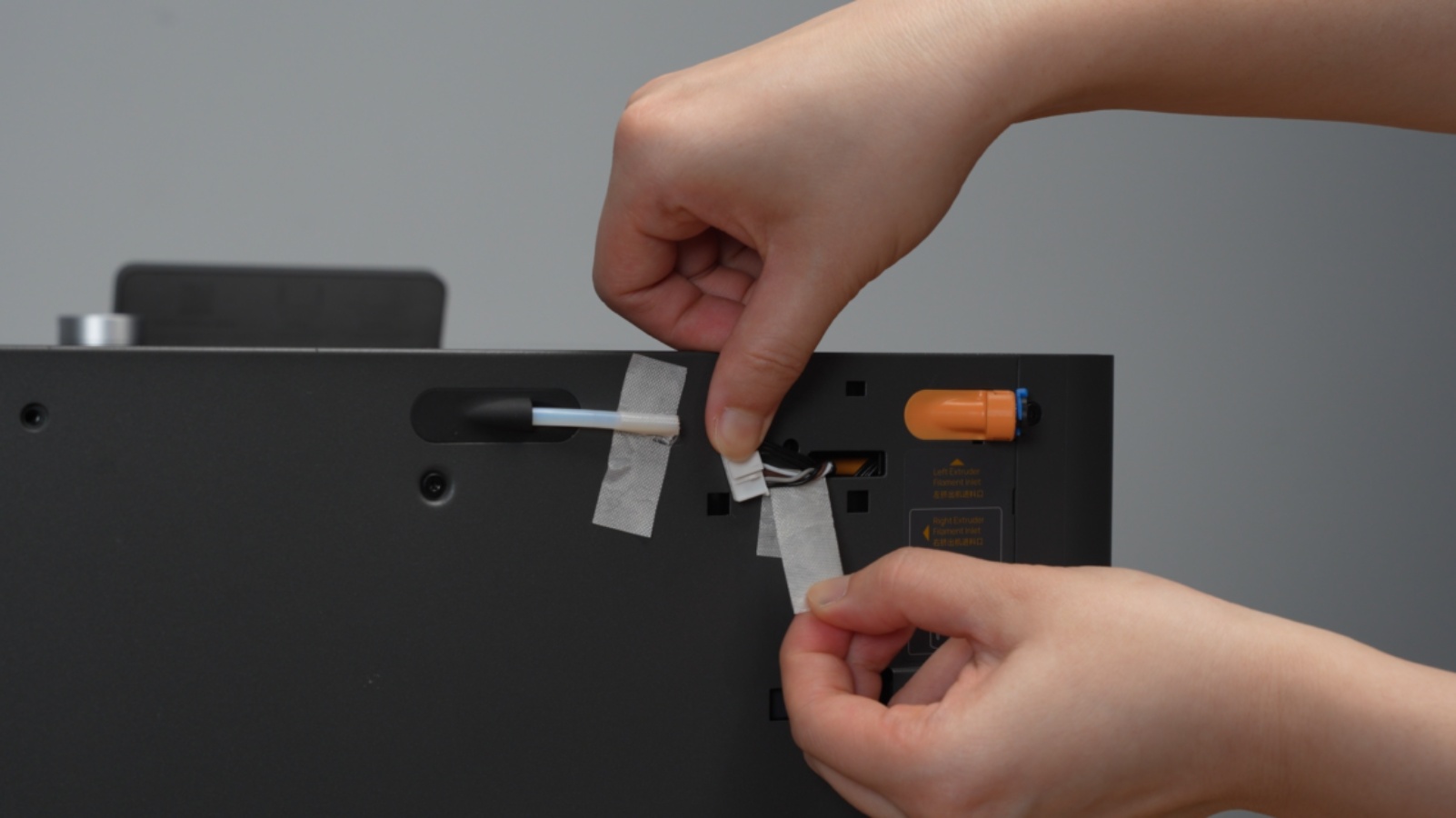

Retire la cinta que fija el cable.
-
Sostenga los terminales en ambos lados del cable e introdúzcalo en el puerto de la pantalla.
- Guarde el cable en la ranura de la impresora, inserte la pantalla y deslice hacia la izquierda para bloquearla en su lugar.
5. Instalar extrusor auxiliar
-
Retire la cinta y saque el extrusor auxiliar de la caja de accesorios.
-
Deslice la placa superior y inserte el cable.
Deslizar la placa superior hacia afuera proporciona más espacio operativo para verificar si el cable está completamente insertado; también puede insertar el cable directamente sin retirar la placa superior.
-
Vuelva a instalar la placa superior.
-
Afloje manualmente la tuerca del extrusor auxiliar.
-
Inserte el tubo PTFE aproximadamente 22 mm en el conector.
-

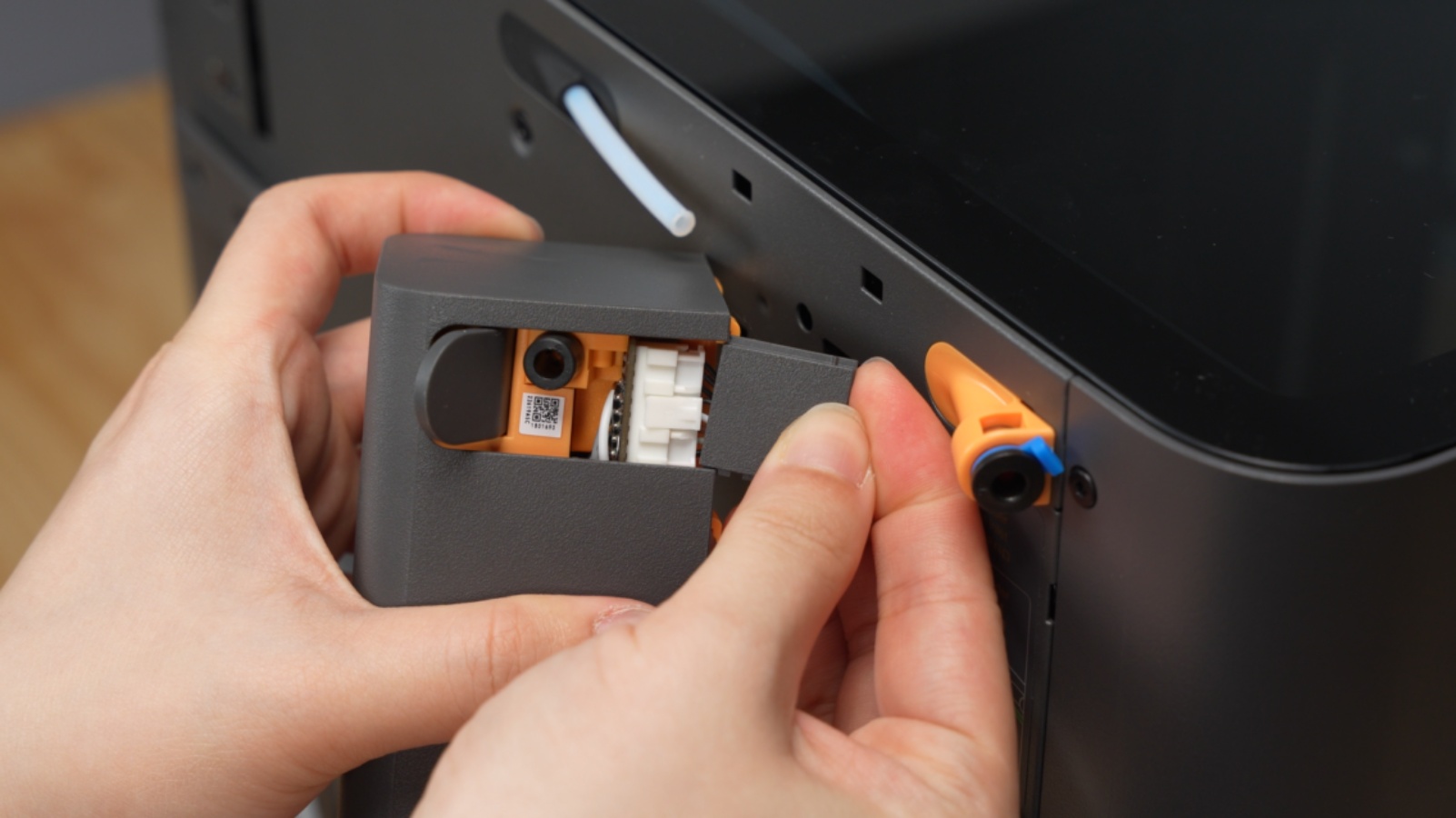

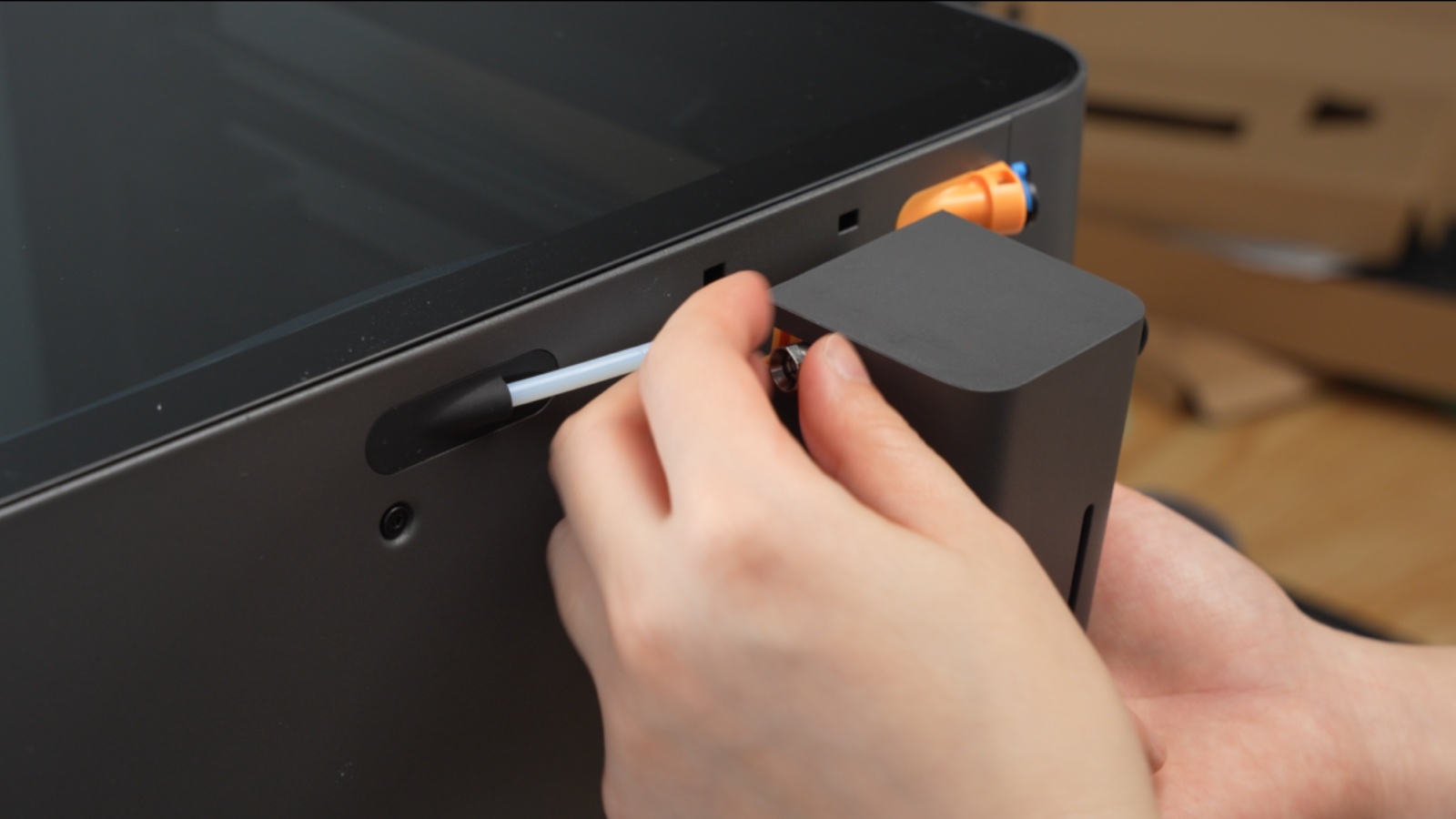

Inserte el extrusor auxiliar en los agujeros y presione para bloquearlo.
-
Verifique que el tubo PTFE izquierdo esté completamente insertado.
-

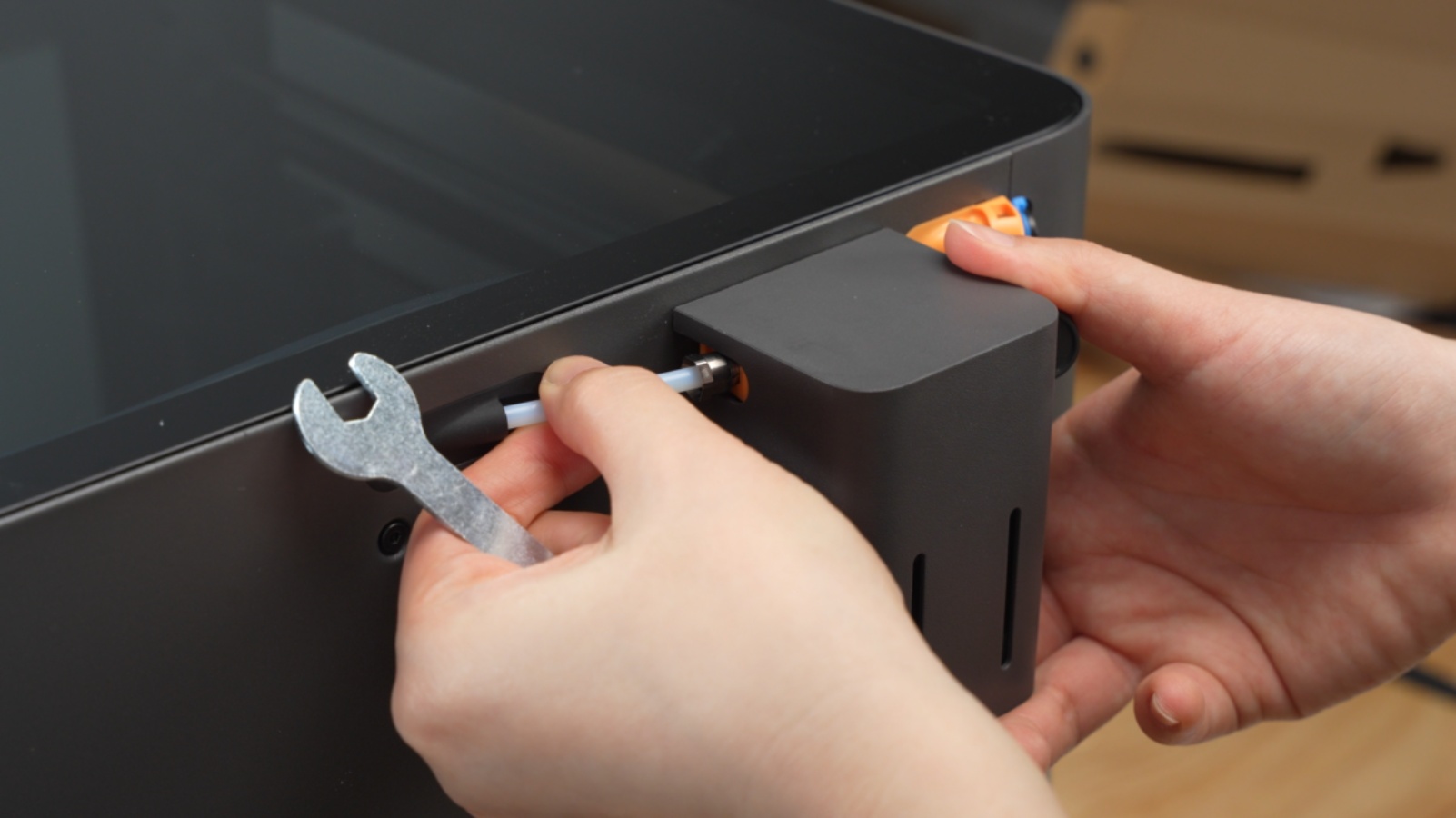

Utilice la llave de boca para apretar la tuerca hasta escuchar un sonido de clic.
-

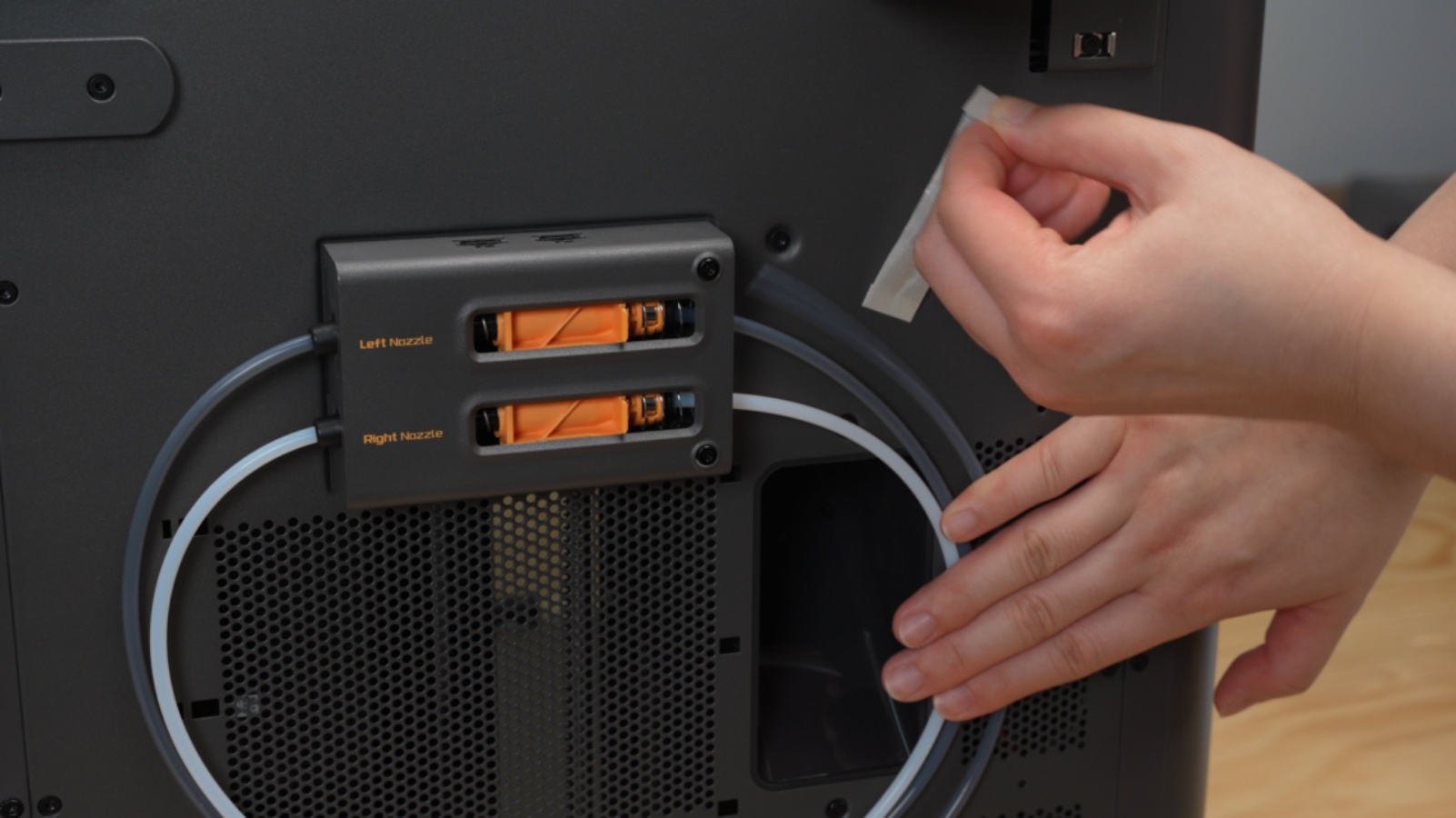

Retire la cinta que fija los tubos PTFE.
-
Conecte el tubo PTFE gris a la entrada de la impresora.
-

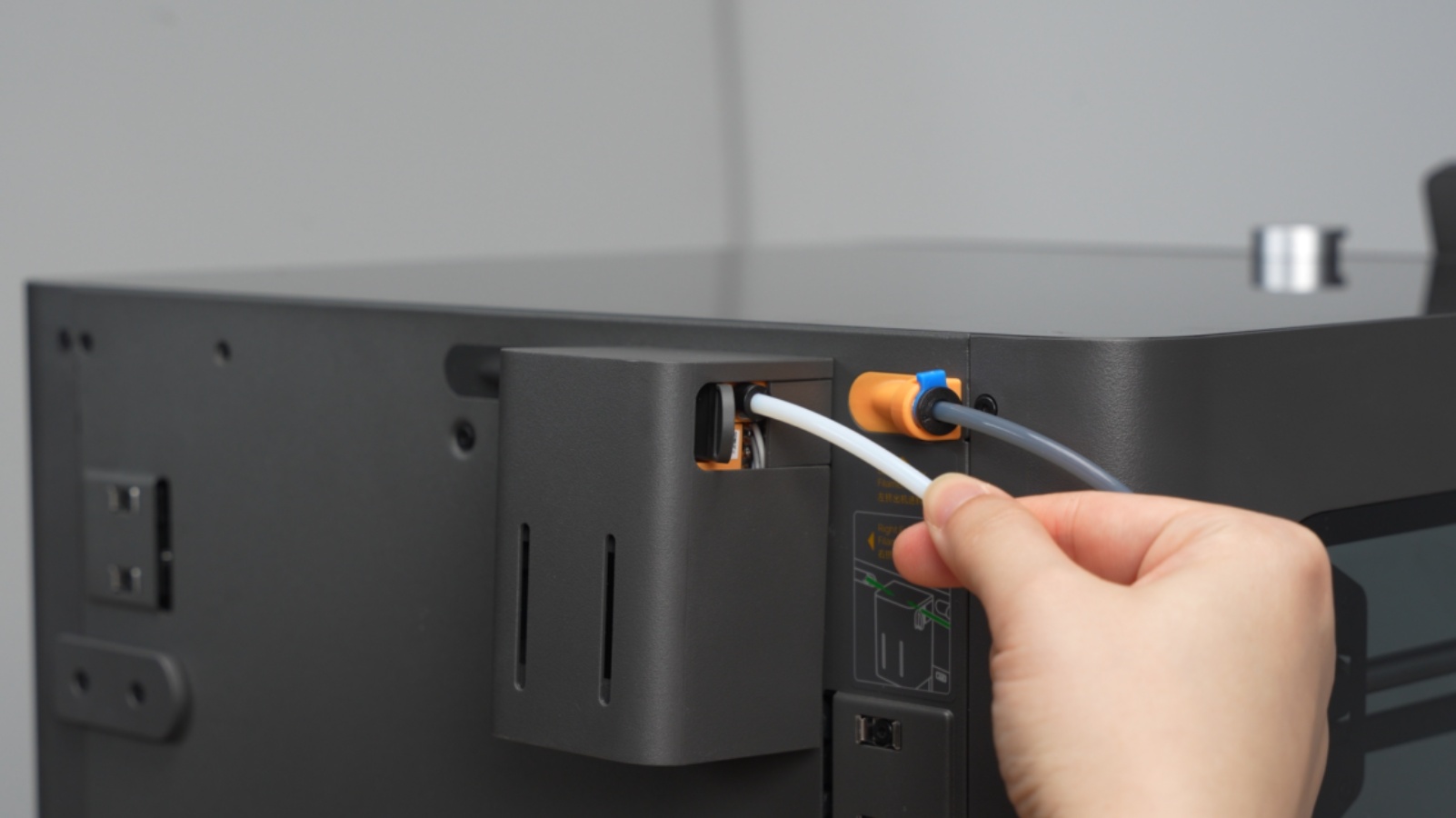

Conecte el tubo PTFE blanco a la entrada del extrusor auxiliar.
6. Instalar AMS 2 Pro
- Retire la película protectora y el cartón interior del AMS 2 Pro.
- Retirar la espuma interna y extraer el conjunto del ventilador de extracción externo.
- Extraer los paquetes desecantes, retirar el embalaje exterior y volver a colocarlos.
-
Colocar el AMS 2 Pro sobre la impresora.
-
Insertar el tubo PTFE gris en la salida de filamento del AMS 2 Pro.
-
Tomar el cable de 6 pines desde la caja de accesorios y conectar cada extremo a los puertos de 6 pines del buffer y del AMS 2 Pro.
7. Instalar soporte para bobina
-

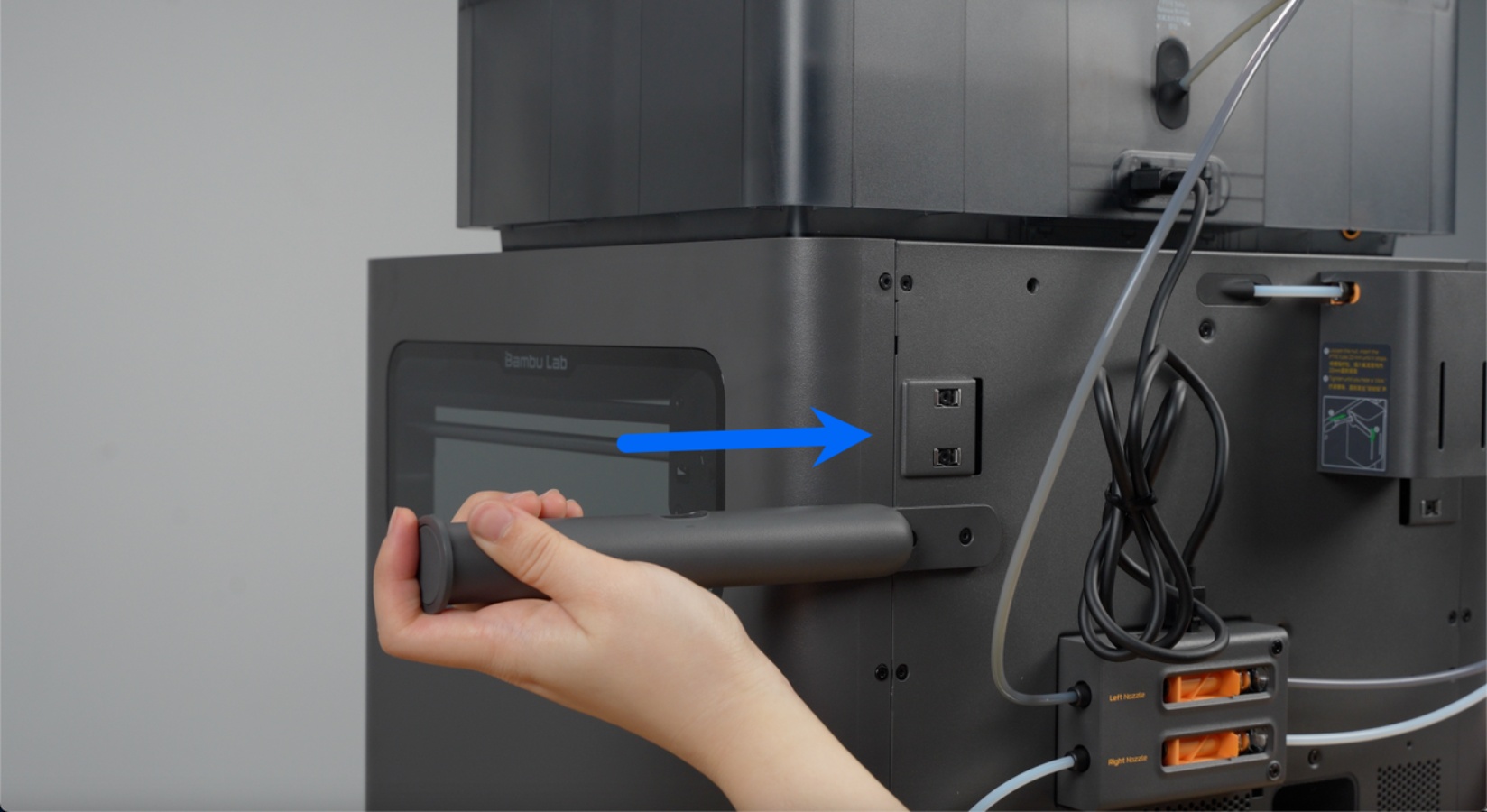

Tomar el conjunto del soporte para bobina desde la caja de accesorios y deslizar el soporte en la base.
-

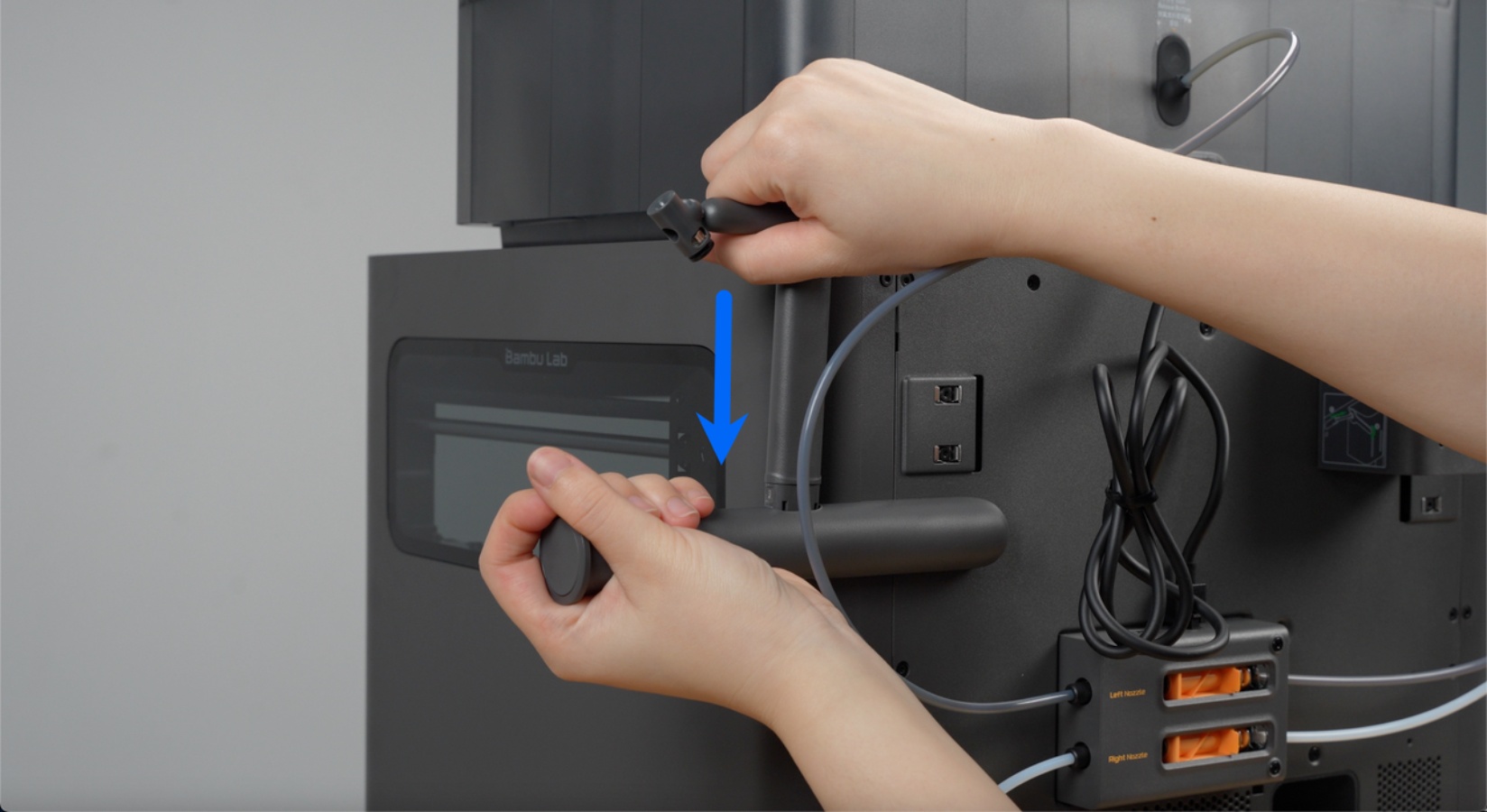

Insertar el soporte para tubo PTFE hacia abajo en la ranura del soporte para bobina.
-
Conectar el tubo PTFE blanco al soporte para bobina.
8. Instalar conjunto del ventilador de extracción externo
- Insertar el ventilador de extracción externo en los agujeros, presionar y empujar hacia la izquierda para bloquear.
- Conectar cada extremo del cable de 6 pines a los puertos de 6 pines del buffer y del ventilador de extracción externo.
9. Encendido y calibración
-

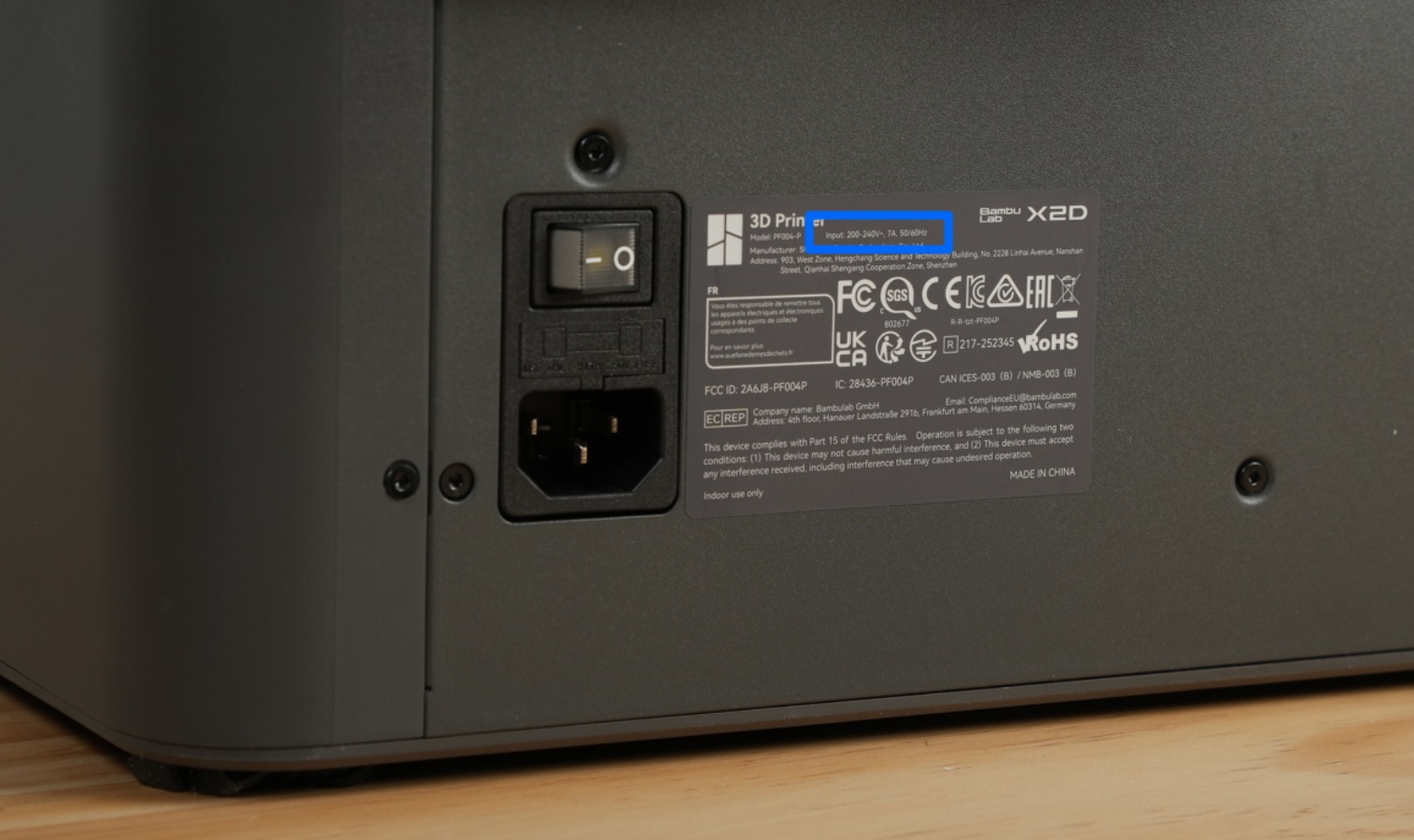

Asegurarse de que el voltaje indicado en la etiqueta junto al conector de alimentación coincida con el estándar local.
-
Conectar el cable de alimentación y encender la impresora.
-
Seguir las instrucciones en pantalla para realizar la calibración inicial.
-
Una vez finalizada la calibración, retirar la espuma debajo de la cama caliente.
¡Todo está listo! Consulte Primera impresión X2D para iniciar su viaje creativo.
