Clip organizador de cables de cadena
🔎 Encuentre el Clip organizador de cables de cadena X2D en la tienda de Bambu Lab.
El clip organizador de cables de cadena es un dispositivo utilizado para asegurar el tubo del cabezal.
Modelo de impresora aplicable
Bambu Lab X2D
Cuándo reemplazar
Clip organizador de cables de cadena dañado
Herramientas y materiales requeridos
- Clip organizador de cables de cadena nuevo
- Llave
Advertencia de seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los cables electrónicos y del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en la electrónica de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en la electrónica de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la ejecución de esta guía, recomendamos enviar un ticket técnico respecto de su problema y haremos lo posible por responder rápidamente y brindarle la asistencia necesaria.
Retire el viejo clip organizador de cables de cadena
Paso 1. Retire el clip de la cadena de cables
Desbloquee y retire el clip de la cadena de cables.

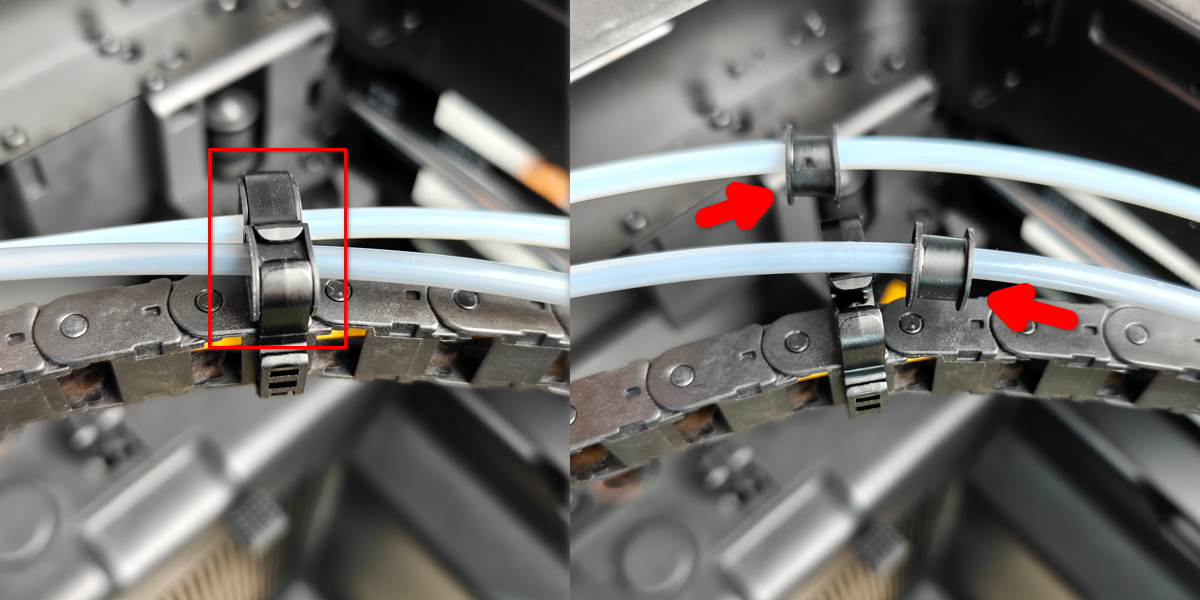

Aplicar fuerza hacia arriba en ambos lados del clip para retirar el tubo PTFE (junto con el anillo de goma) del clip.

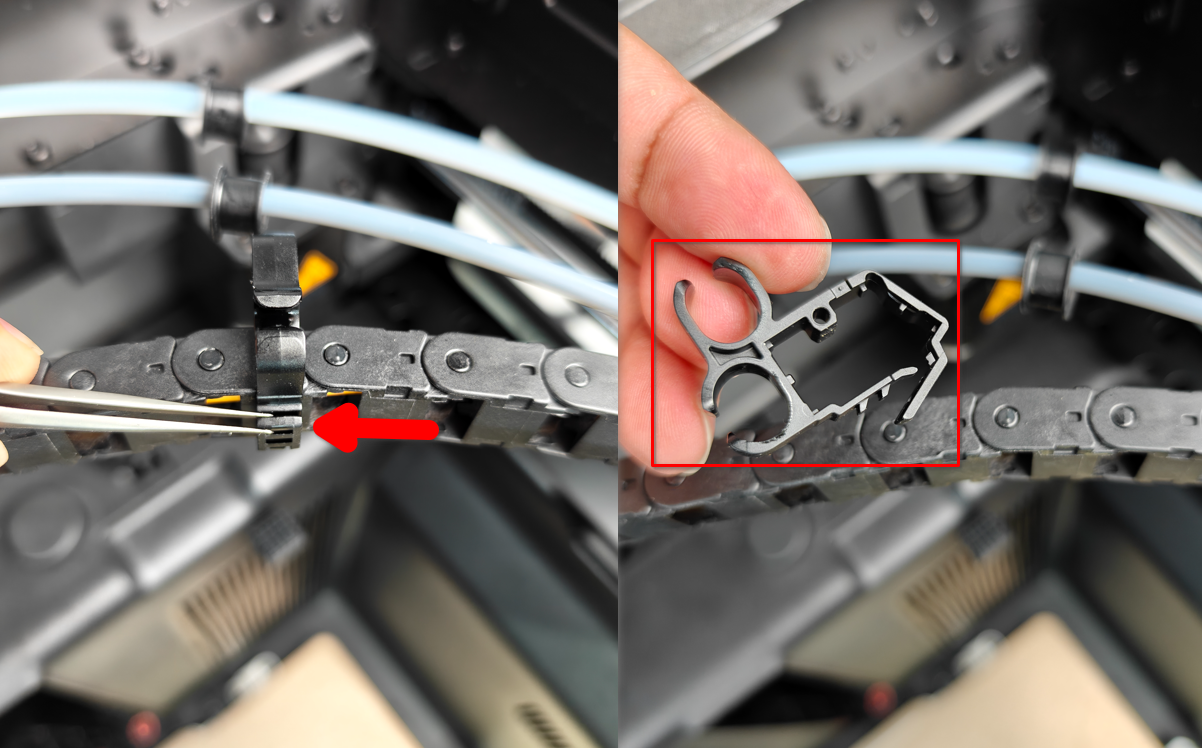

Use la mano o pinzas para desbloquear el clip y retirarlo. (Utilice el mismo método para retirar el otro clip de la cadena de cables.)
Si es necesario reemplazar la funda de goma, puede consultar los siguientes pasos para desconectar el tubo PTFE.
Paso 2. Retire el tubo del cabezal
Paso 2.1 Retire la cubierta frontal del cabezal
Retire la cubierta frontal del cabezal.
Paso 2.2 Retire el tubo PTFE izquierdo

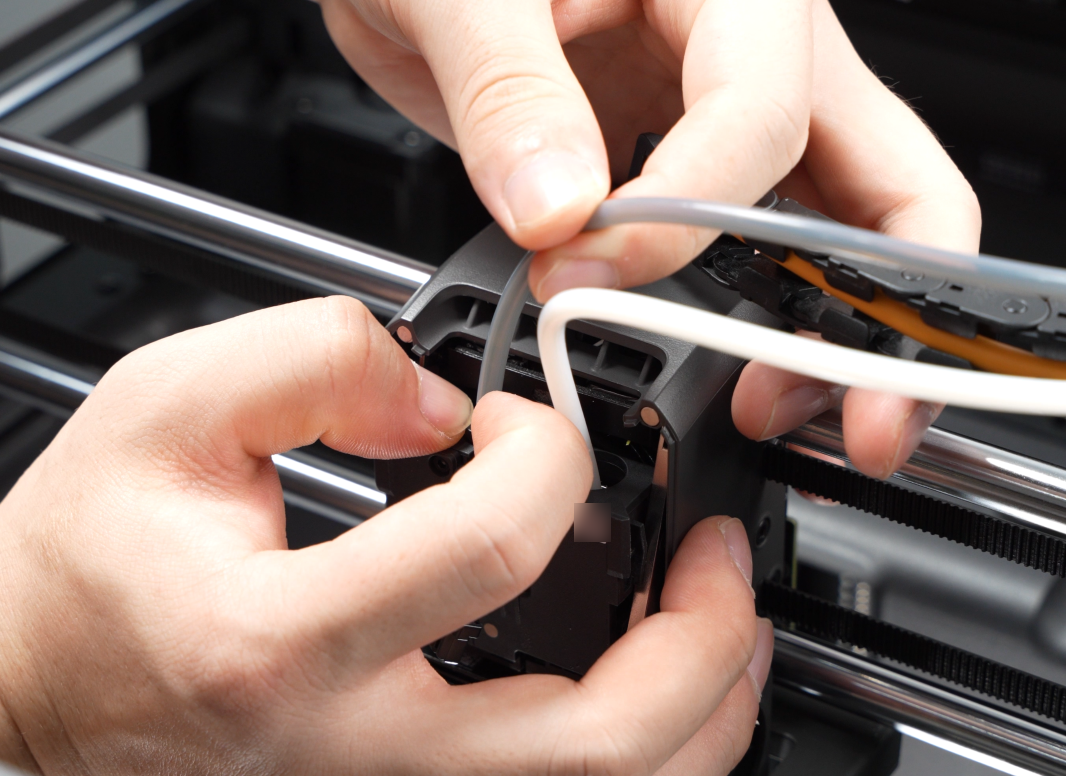

Presione el conector neumático en la placa del sensor de filamento izquierdo y retire el tubo PTFE.
Paso 2.3 Retire el tubo PTFE derecho

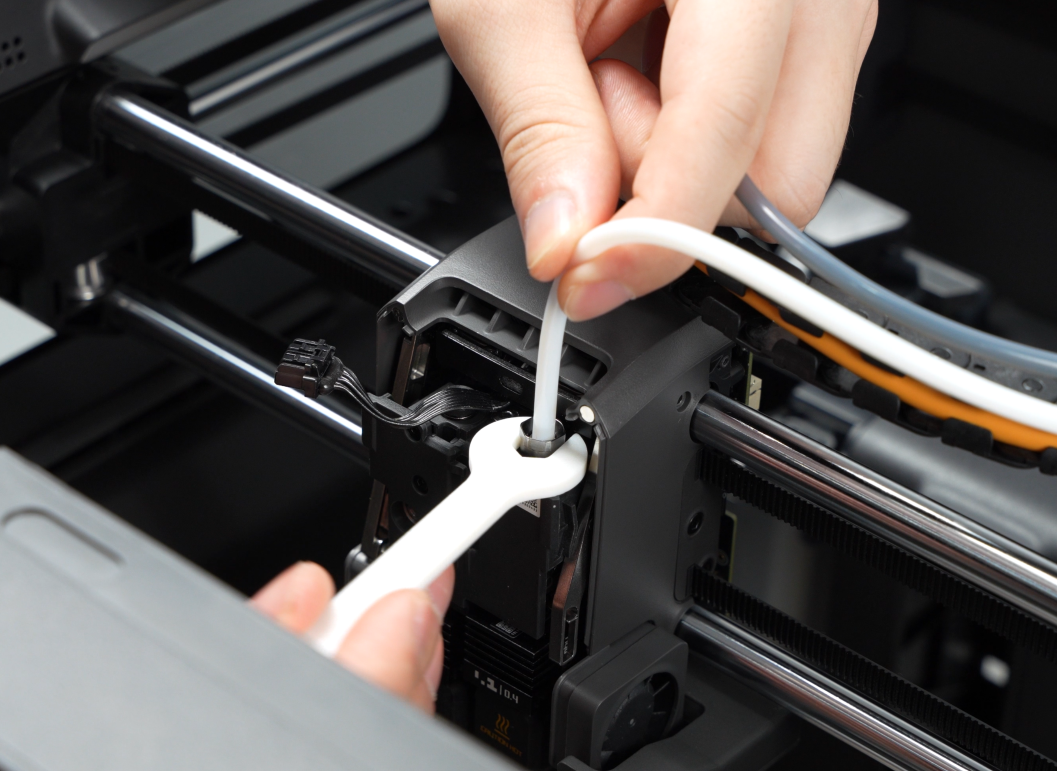

Empuje la palanca del conjunto de boquilla hacia la derecha para exponer el conector neumático en el sensor de filamento derecho. Use una llave para aflojar el conector neumático en sentido antihorario, y retire el tubo.
Instale el nuevo clip organizador de cables de cadena
Paso 1. Instale el clip organizador de cables de cadena
Abra el clip de la cadena de cables. Instale el primer clip en el séptimo segmento de la cadena de cables (contando desde el lado del cabezal) y bloquéelo en su lugar. (Realice la misma operación para instalar el otro clip en el decimocuarto segmento de la cadena de cables).

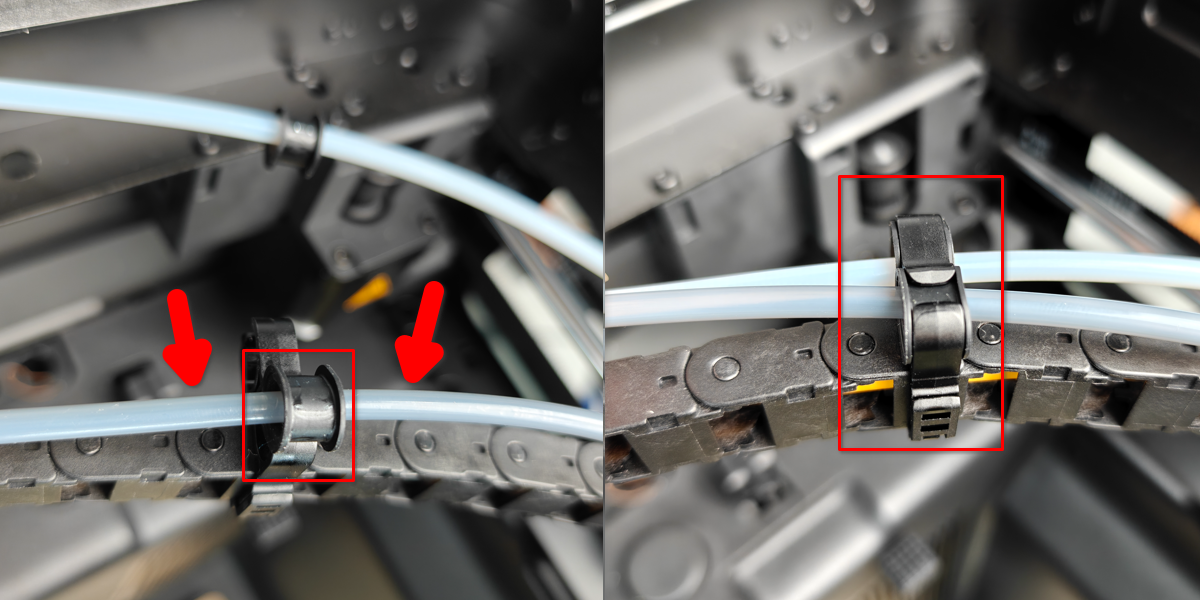

Coloque el anillo de goma con el tubo PTFE ya insertado en la ranura del clip organizador. Aplicar fuerza desde ambos lados del tubo PTFE para presionar el anillo de goma dentro del clip organizador.
¡El tubo PTFE conectado al hotend izquierdo debe instalarse directamente en la parte superior de la cadena de cables! Si necesita reemplazar la funda de goma, puede consultar los siguientes pasos para conectar el tubo PTFE.
Paso 2. Conecte el tubo del cabezal
Coloque el tubo en posición, luego apriete el conector neumático en sentido horario usando la llave impresa para asegurar el tubo.
Tire suavemente para verificar si hay holgura.
Luego empuje la palanca del conjunto de boquilla hacia la izquierda para bajar la placa del sensor de filamento derecho.
Instale el tubo del extrusor izquierdo en el conector neumático izquierdo, y tire suavemente para verificar si hay holgura.

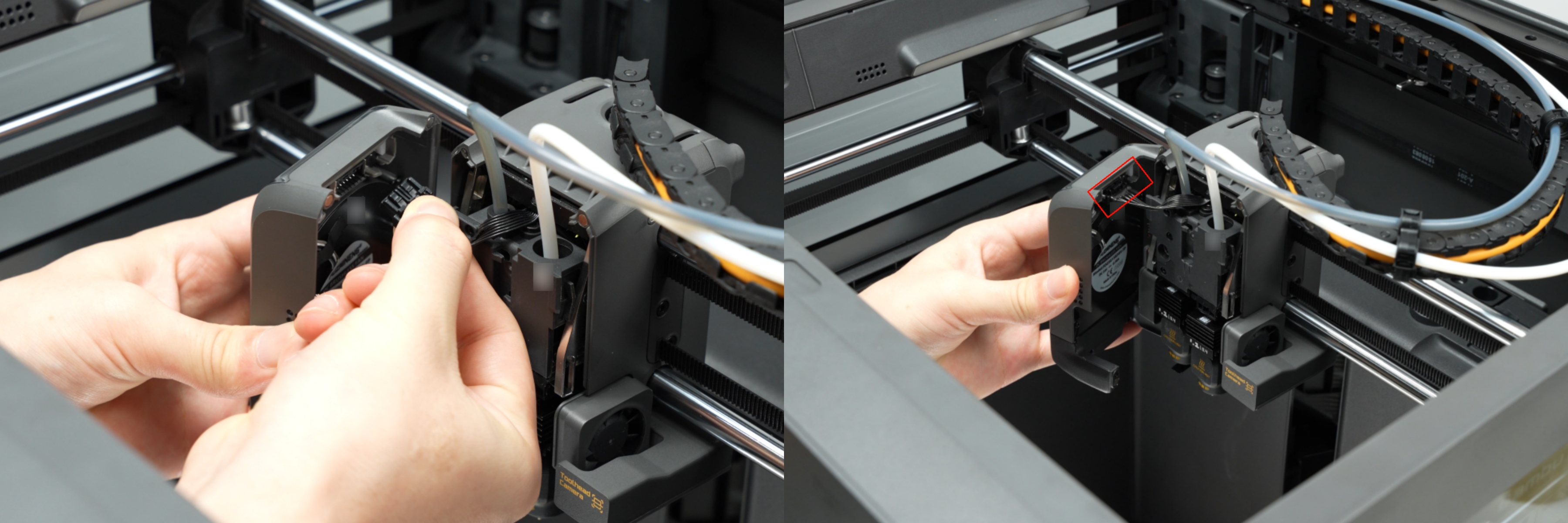

Instale la cubierta frontal del cabezal.
Verificación de éxito
✅ Tire suavemente el tubo PTFE para verificar si hay holgura. Si se siente flojo, reinstale el tubo o el clip organizador de cables de cadena.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y le brinda orientación operativa.
