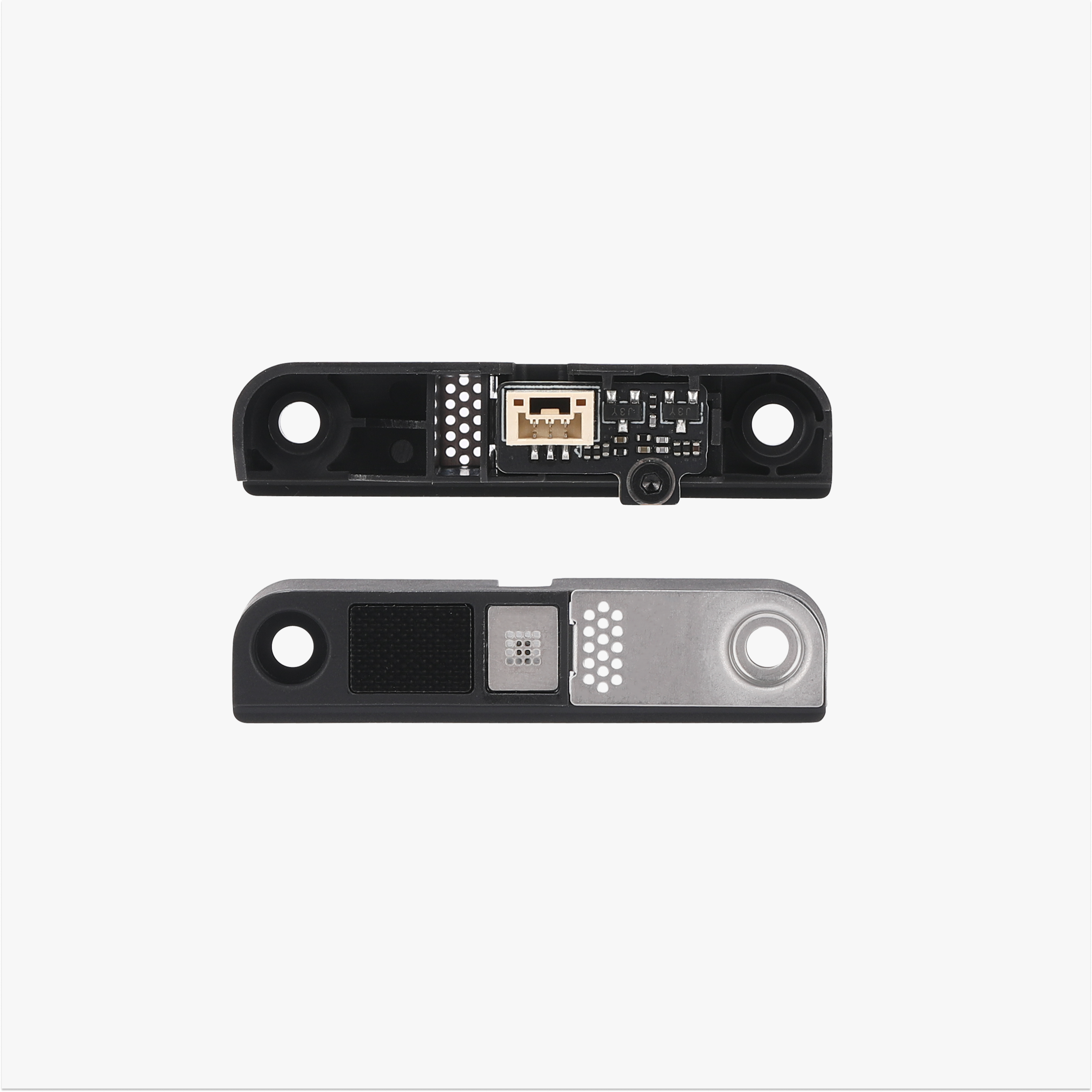

Sensor de calibración de desplazamiento de boquilla
El sensor de calibración de desplazamiento de boquilla está instalado detrás de la cama caliente para calibrar las posiciones de los dos hotends, asegurando impresiones de alta calidad.
Modelo de impresora aplicable
X2D
Cuándo reemplazar
- Cuando las dos boquillas estén desalineadas, pueden causar desplazamientos de capa durante la impresión que no pueden corregirse mediante la calibración de desplazamiento de boquilla.
- Confirmación oficial del soporte técnico de Bambu Lab indica que el sensor de calibración de desplazamiento de boquilla debe reemplazarse.
Herramientas y materiales requeridos
- Un sensor de calibración de desplazamiento de boquilla nuevo
- Llave allen H1.5
- Llave allen H2.0
Advertencia de seguridad
⚠️ ¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o la solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían provocar un cortocircuito si entran en contacto entre sí, con otros metales o con otros componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, asegurando un mantenimiento seguro y efectivo. Para cualquier preocupación o pregunta sobre la aplicación de esta guía, recomendamos enviar un ticket técnico respecto a su problema y haremos lo posible por responder de forma oportuna y brindarle la asistencia necesaria.
Retirar el viejo sensor de calibración de desplazamiento de boquilla
Paso 1. Ajustar la posición de la cama caliente
En la pantalla, toque "Motion XYZ", luego toque "Toolhead Homing".
Una vez que el cabezal termine de homing, toque una vez más el ícono "Heatbed Up 10".
Paso 2. Retirar el sensor de calibración de desplazamiento de boquilla

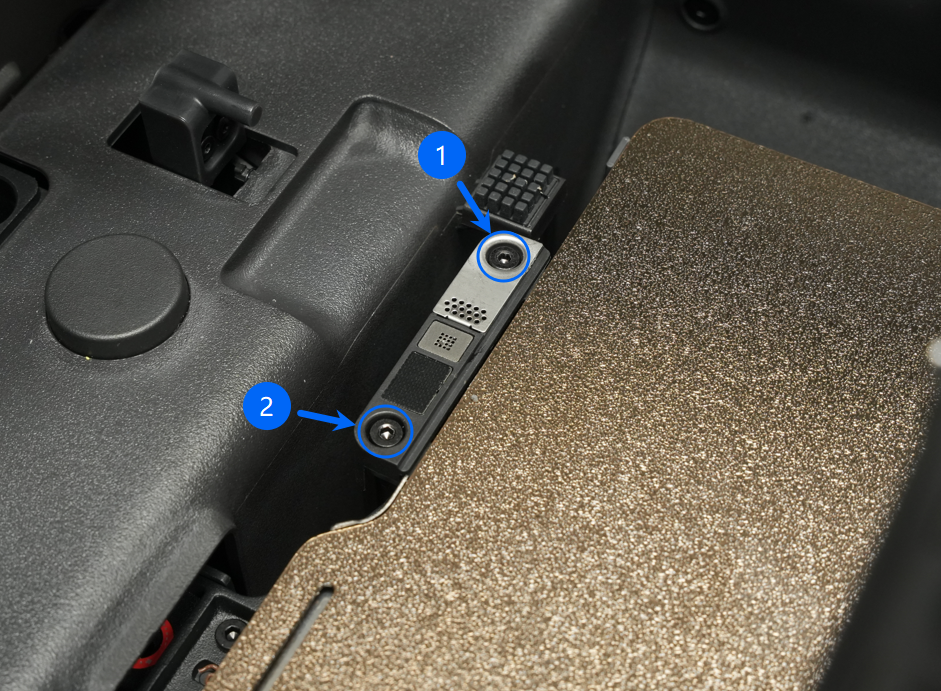

Retire los DOS tornillos del sensor de calibración de desplazamiento de boquilla.
Desconecte el cable del sensor de calibración de desplazamiento de boquilla presionando la lengüeta de bloqueo del cable con un destornillador, luego retire el cable.
Instalar el sensor de calibración de desplazamiento de boquilla
Conecte el cable del sensor de calibración de desplazamiento de boquilla.
Instale los dos tornillos del sensor de calibración de desplazamiento de boquilla.
Retirar la placa de limpieza de boquilla

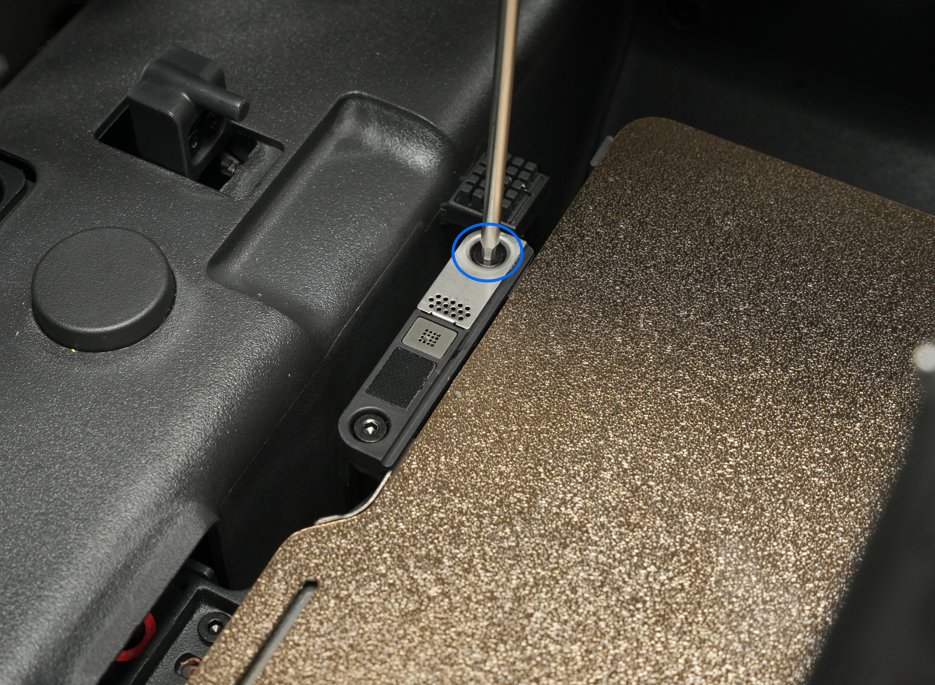

Retire el tornillo único en el lado derecho del sensor de calibración de desplazamiento de boquilla, luego retire suavemente la Placa de limpieza de boquilla.
Instalar la placa de limpieza de boquilla
Instale la Placa de limpieza de boquilla en el lado derecho del sensor de calibración de desplazamiento de boquilla, luego fíjela con el tornillo único.
Verificación de éxito
✅ Conecte la alimentación y encienda la impresora. Inicie una impresión; si no ocurren errores, la instalación es exitosa.
Notas finales
Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste sin resolver, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde de inmediato a preguntas comunes y le brinda orientación operativa.
