Fenómeno:
- Movimiento excesivo del husillo en la dirección Z;
/x1/troubleshooting/loosen-belt-wheel/loose_lead_screw.mp4

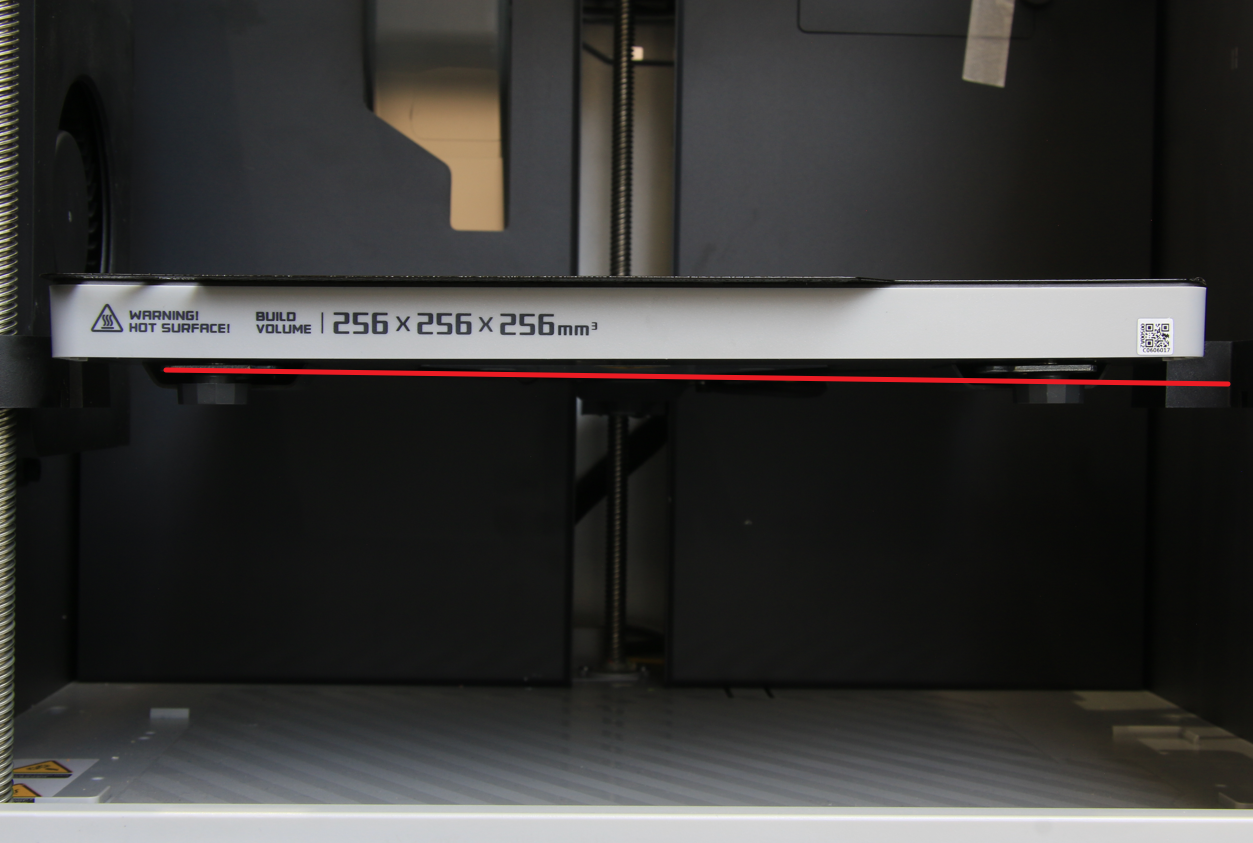

- Existe una desviación en la altura de los tres deslizadores del eje Z, lo que puede causar que la cama caliente falle durante el homing.
Causas y soluciones:
- La polea de sincronismo del eje Z está suelta y necesita ser reafirmada;
- Durante el movimiento del eje Z, fuerzas externas o objetos extraños interfieren, causando que la correa Z se deslice, lo que resulta en que los tres deslizadores no estén sincronizados. En este caso, es necesario volver a realizar el ajuste de consistencia de los deslizadores del eje Z.
Herramientas y materiales necesarios
- Llave hexagonal H1.5/2.0;
- Cuchilla o alicates de corte;
- Martillo.
Advertencia de seguridad
¡IMPORTANTE!
Es fundamental apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluidos los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que puede provocar daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas partes, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían causar un cortocircuito si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, podrá evitar daños potenciales en los componentes electrónicos de la impresora y garantizar que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder rápidamente y brindarle la asistencia que necesite.
Operación (1) Reparación del husillo suelto
¡Importante!
Antes de comenzar la operación, asegúrese de que la cama caliente esté bajada a la posición inferior de la impresora.
Paso 1 - Retirar la cubierta de vidrio y la pantalla

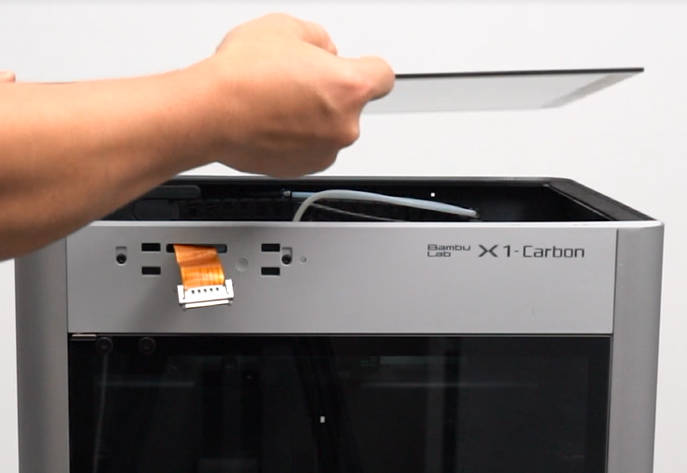

Desconecte el cable de alimentación y retire la cubierta de vidrio y la pantalla.
Paso 2 - Colocar la impresora boca abajo

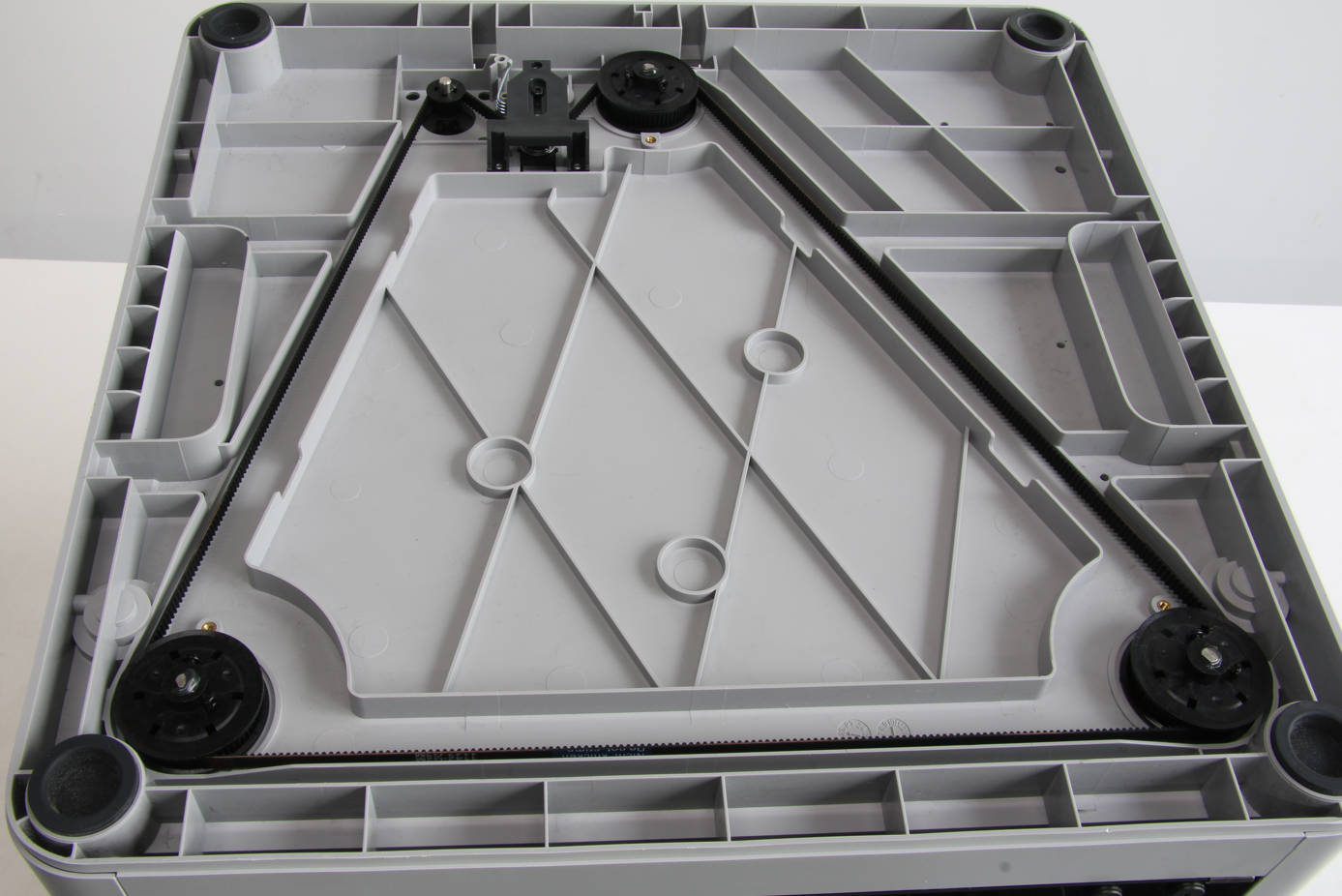

Gire la impresora boca abajo para exponer la polea de sincronismo inferior.
Paso 3 - Desbloquear la polea de sincronismo Z

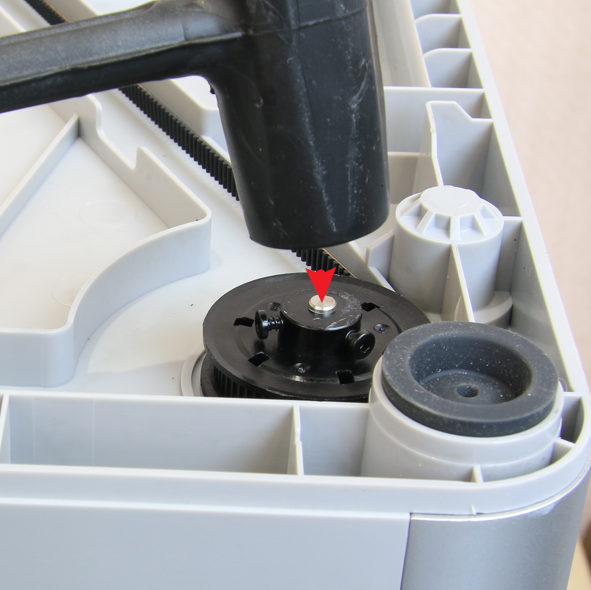

Si la polea de sincronismo está atascada, puede usar un martillo para golpear la parte inferior del husillo para crear un aflojamiento entre el husillo y la polea de sincronismo.
Paso 4 - Reiniciar la polea de sincronismo
Paso 5 - Bloquear la polea de sincronismo

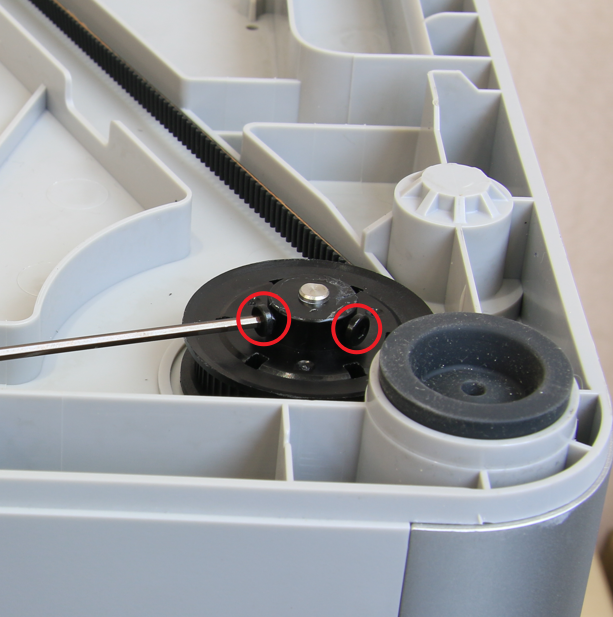

Ajuste los dos tornillos de fijación de la polea de sincronismo. Si es posible, aplique nuevamente AB glue en la posición original para reforzar.
Paso 6 - Ajustar la tensión de la correa Z
Paso 7 - Colocar la impresora en posición vertical e instalar la pantalla
Coloque la impresora en posición vertical, conecte la pantalla e instale de nuevo la placa de vidrio superior.
Operación (2) Ajuste de posición de los deslizadores del eje Z
Paso 1 - Retirar la cubierta de vidrio y la pantalla
Desconecte el cable de alimentación y retire la cubierta de vidrio y la pantalla.
Paso 2 - Limpiar la base de la impresora
Paso 3 - Bloquear los 3 deslizadores Z
Coloque la impresora de lado, tire de la correa del eje Z, baje la cama caliente a la posición inferior y luego bloquee los tres deslizadores con los tres tornillos de fijación de deslizadores. Debido a que las posiciones de los tres deslizadores ya son diferentes, puede ocurrir que el bloque no se ajuste perfectamente a la base.
Paso 4 - Desbloquear la correa Z

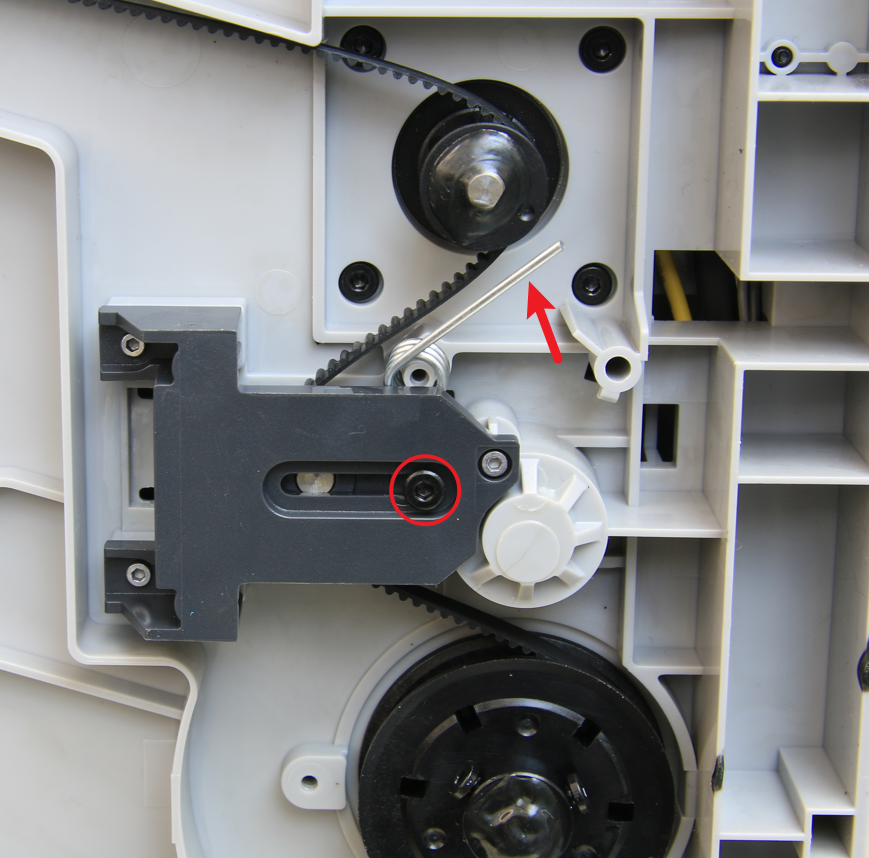

Suelte el resorte de tensión Z, afloje el tornillo de tensión y coloque la correa del eje Z en un estado suelto.
Paso 5 - Ajustar los deslizadores Z

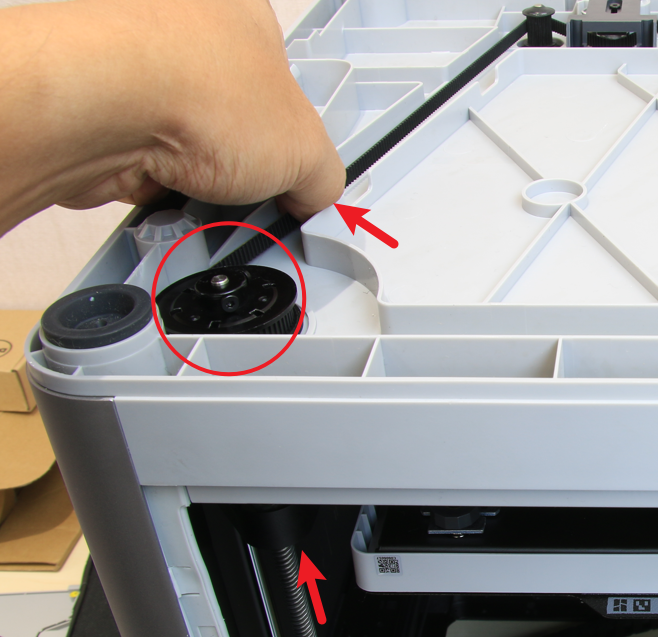

Presione un extremo de la correa con la mano, gire las poleas de sincronismo una por una, confirmando que el deslizador Z en la posición correspondiente se ajuste a la base, y bloquee los tornillos de fijación de deslizadores.
Paso 6 - Reajustar el resorte y desbloquear el deslizador Z
Paso 7 - Ajustar la tensión de la correa Z, ajustar el tornillo de tensión
Paso 7 - Colocar la impresora en posición vertical e instalar la pantalla
Coloque la impresora en posición vertical, conecte la pantalla e instale de nuevo la placa de vidrio superior.
Verificar la funcionalidad
Verifique manualmente cada polea de sincronismo Z para confirmar que no hay aflojamiento evidente.
Pasos de calibración después de la operación
- Conecte la alimentación, encienda la impresora

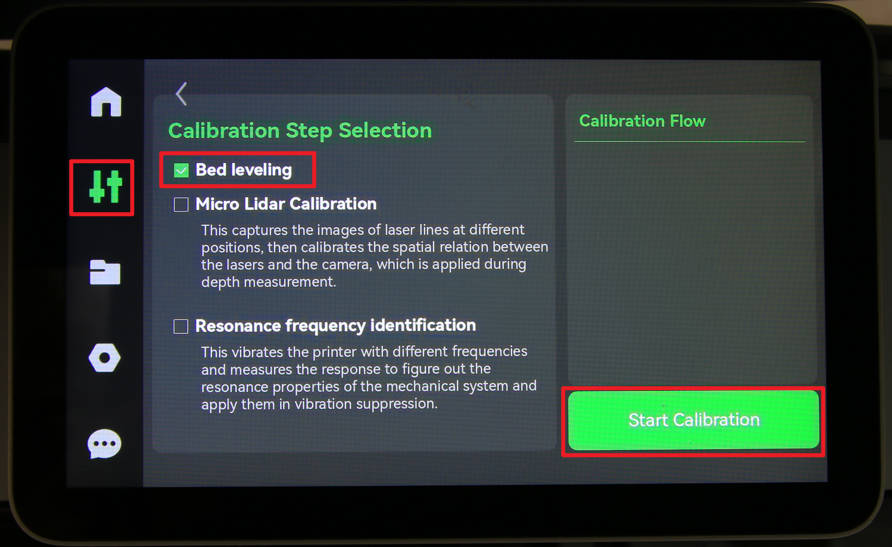

- Vaya al menú de configuración en la pantalla como se muestra a continuación para ejecutar el nivelado de la cama.
Si hay una anomalía, verifique si hay un problema en el montaje y ejecute la calibración del dispositivo nuevamente después de resolver el problema. Si el problema persiste, póngase en contacto con el equipo de servicio de Bambu Lab para obtener asistencia adicional.
