Fenómeno:
Hemos identificado un problema con la impresora X1: la alineación de la cama caliente es incorrecta, lo que podría causar interferencia con el conducto de purga ubicado en la parte trasera de la impresora. Este problema puede surgir durante el transporte o si alguno de los tornillos no está suficientemente apretado.
Al intentar homenizar la impresora, el lado trasero de la cama caliente entra en contacto con el conducto de purga excedente, lo que genera el error "Homing Z axis failed [0300 4000]".

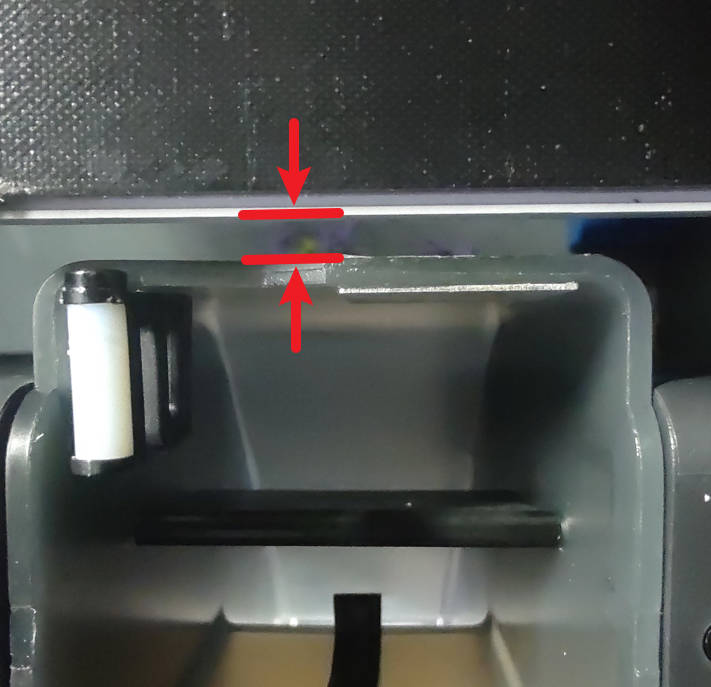

Para resolver este problema, es importante asegurar que exista una brecha mínima de 2 mm entre la cama caliente y el conducto de purga excedente. Debido a factores como el transporte o tornillos sueltos, la cama caliente podría haberse desplazado de su posición original. En consecuencia, durante el proceso de calibración cuando la cama caliente se mueve hacia arriba, entra en contacto con el conducto de purga, se atasca y no logra completar el procedimiento de calibración o homenización.
- El usuario experimenta consistentemente el error "Homing Z axis failed".
(Nota: Presione "Assistant" y siga la guía proporcionada para solucionar el problema. La guía puede ayudarlo a identificar la causa del fallo.)

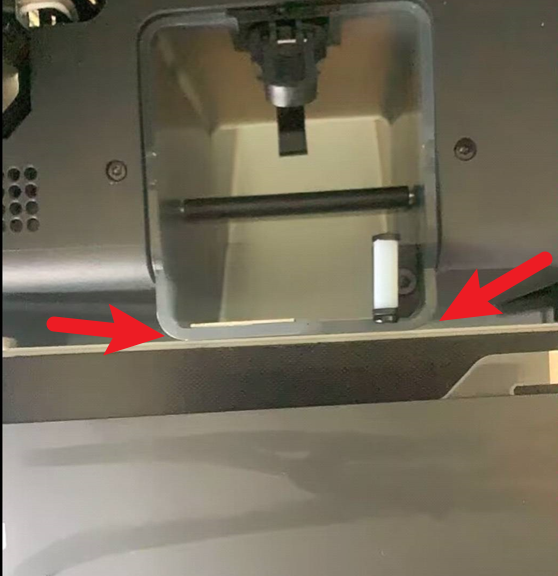

- Existe interferencia visible entre la cama caliente y el conducto de purga excedente.
Solución:
Por favor, reinicie la posición de la cama caliente.
Paso 1 - Apague la impresora

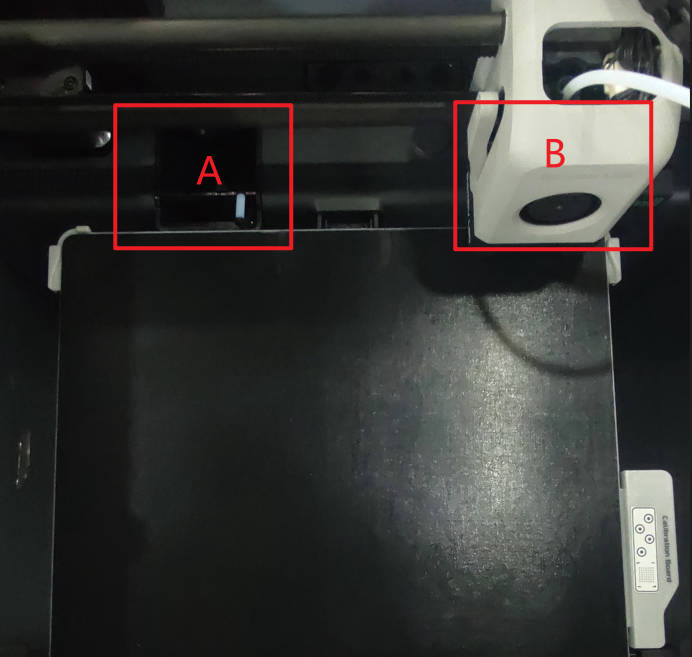

Apague la impresora y mueva manualmente el cabezal hacia el conducto de purga (A) o hacia el lado derecho (B) para evitar contacto accidental entre la cama caliente y la boquilla.
Paso 2 - Afloje los tornillos

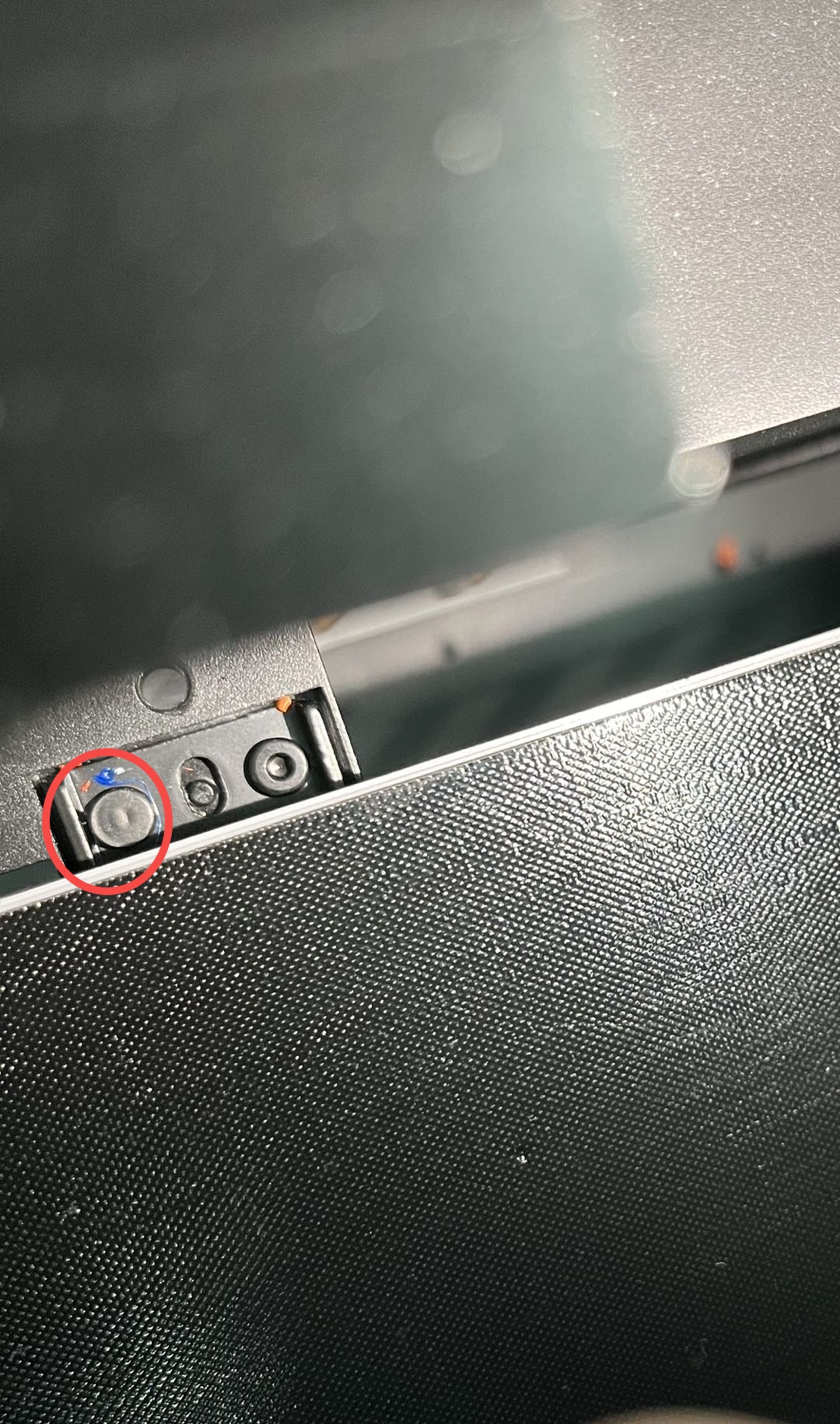

Para algunos lotes de máquinas, un tornillo está cubierto con una etiqueta. Puede perforar la etiqueta sin problema.

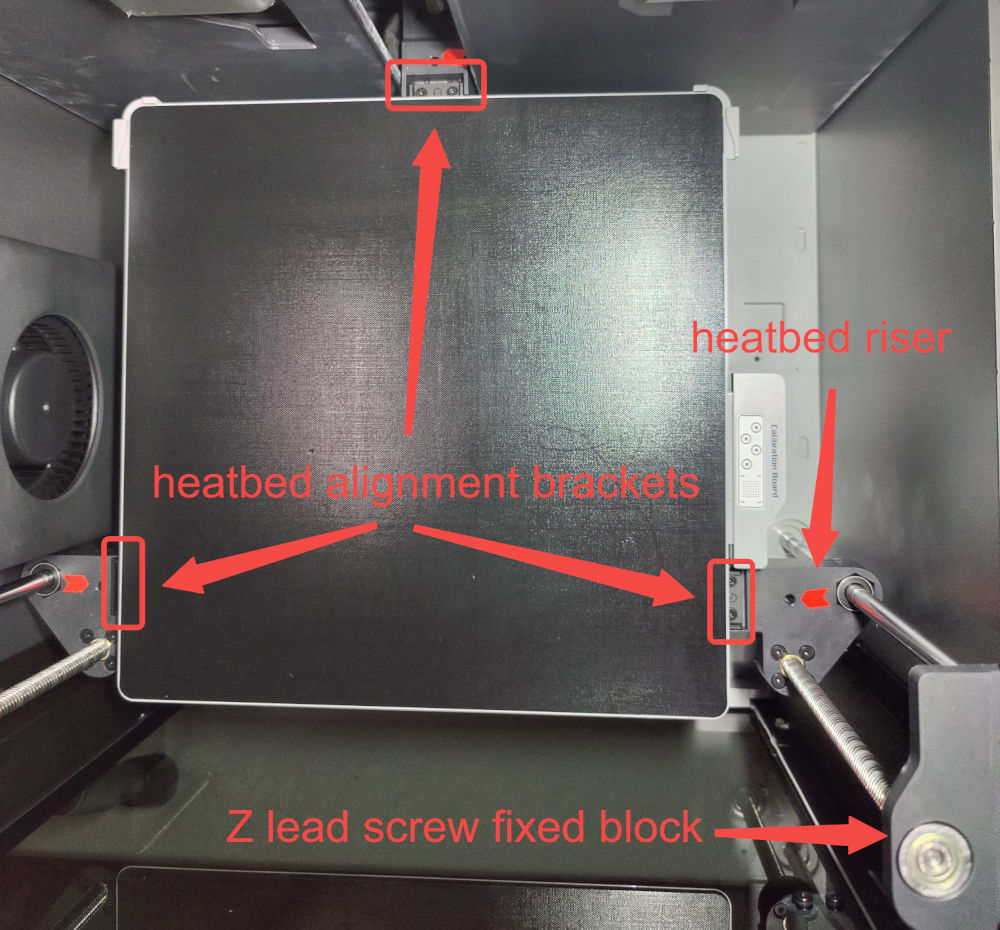

Afloje los 6 tornillos que fijan los 3 soportes de alineación de la cama caliente. No es necesario retirar los tornillos por completo, solo asegúrese de que estén aflojados.
Paso 3 - Tire la cama caliente hacia la puerta frontal
A continuación, tire suavemente la cama caliente hacia la parte frontal, alejándola del conducto de purga. Aplique solo una ligera fuerza, ya que se moverá solo unos milímetros. Esta acción alineará correctamente la cama y aumentará la brecha entre el lado trasero de la cama y el conducto de purga.
Mientras tira suavemente la cama caliente hacia la parte frontal, verifique que los pernos de alineación izquierdo y derecho estén en contacto con el borde trasero del oval de alineación del soporte de la cama caliente (consulte la imagen).
Paso 4 - Apriete nuevamente los tornillos
Mientras continúa sosteniendo la cama caliente tirada hacia la parte frontal, examine cuidadosamente si existe una brecha entre la cama caliente y el conducto de purga, asegurándose de que no haya contacto. Apriete nuevamente los 6 tornillos y verifique que la brecha siga presente y que los pernos de alineación estén correctamente posicionados. Si no es así, repita el proceso aflojando los 6 tornillos y regrese al paso 3.
Paso 5 - Calibración

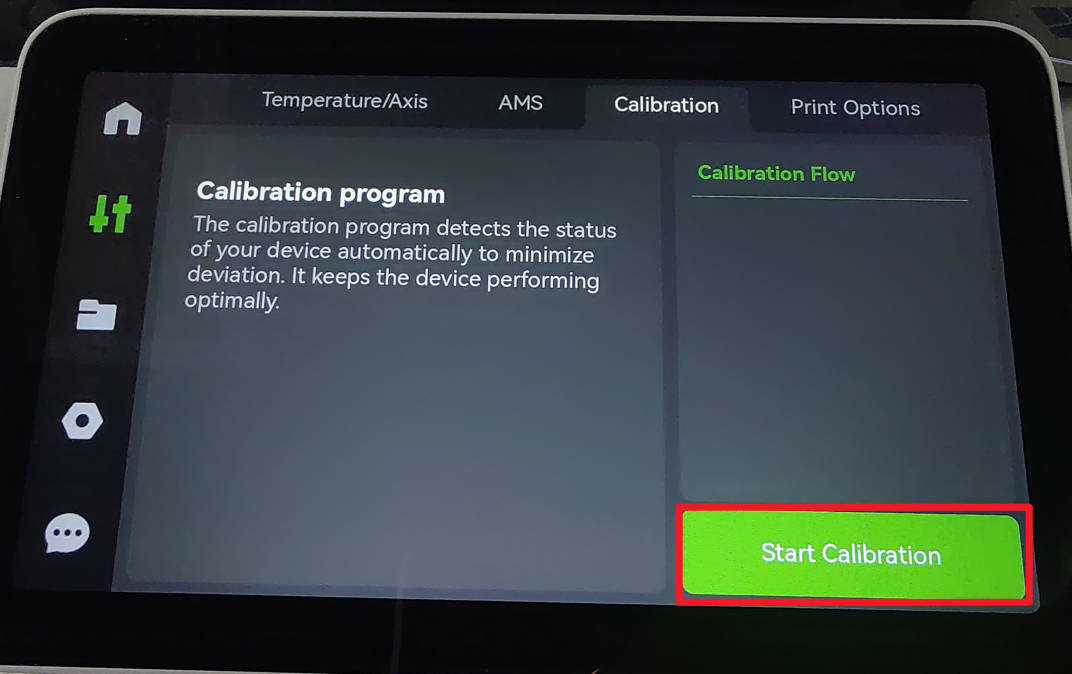

Encienda la impresora y proceda a ejecutar el procedimiento de calibración.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un Ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
