Fenómeno:

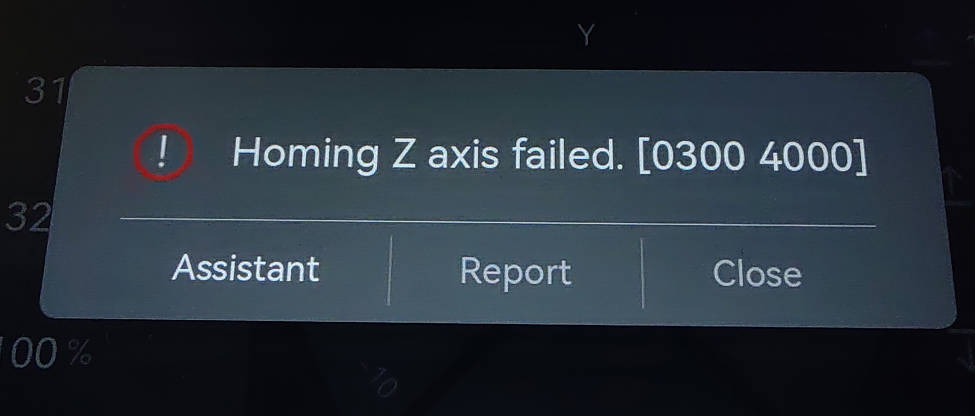

- El homing del eje Z falla ocasionalmente.
(Nota: Presione "Assistant" y siga la guía para solucionar el problema primero, lo cual puede ayudar a identificar la causa del fallo. )
- El cable conectado a la cama caliente se encuentra bajo tensión.
Causa
El movimiento de la cama caliente empujó el cable hacia la placa MC, haciéndolo demasiado corto para soportar el ascenso completo de la cama caliente.
Solución:
Solución temporal:

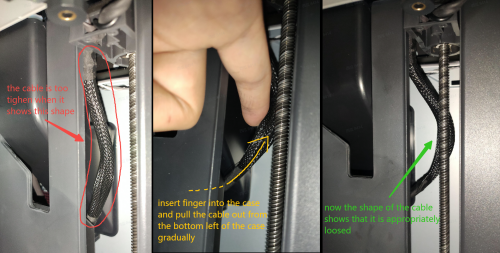

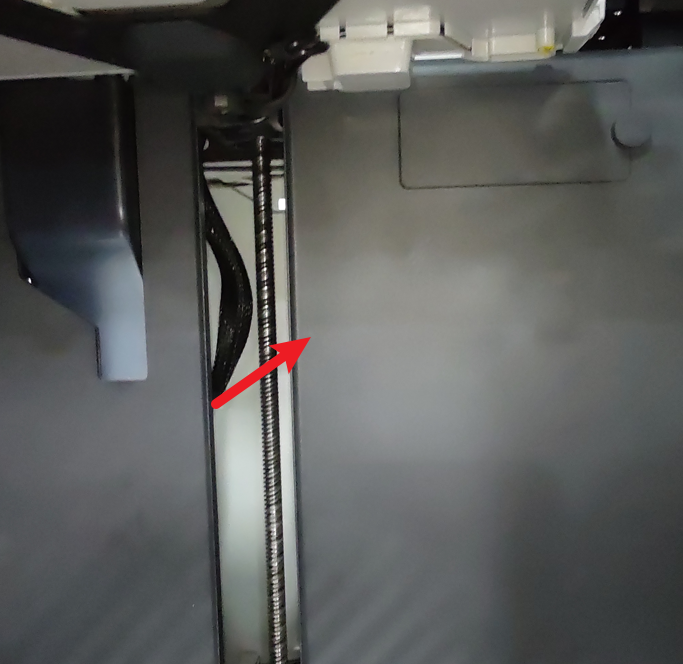

Suba la cama caliente y apague la impresora. Luego, tire del cable ligeramente hacia la cama caliente desde el espacio entre el husillo Z, para lograr que la longitud del cable sea suficiente para el homing del eje Z (ver imagen a continuación).
Solución permanente:
Limitar los cables para evitar un movimiento excesivo.
Paso 1 - Subir la cama caliente

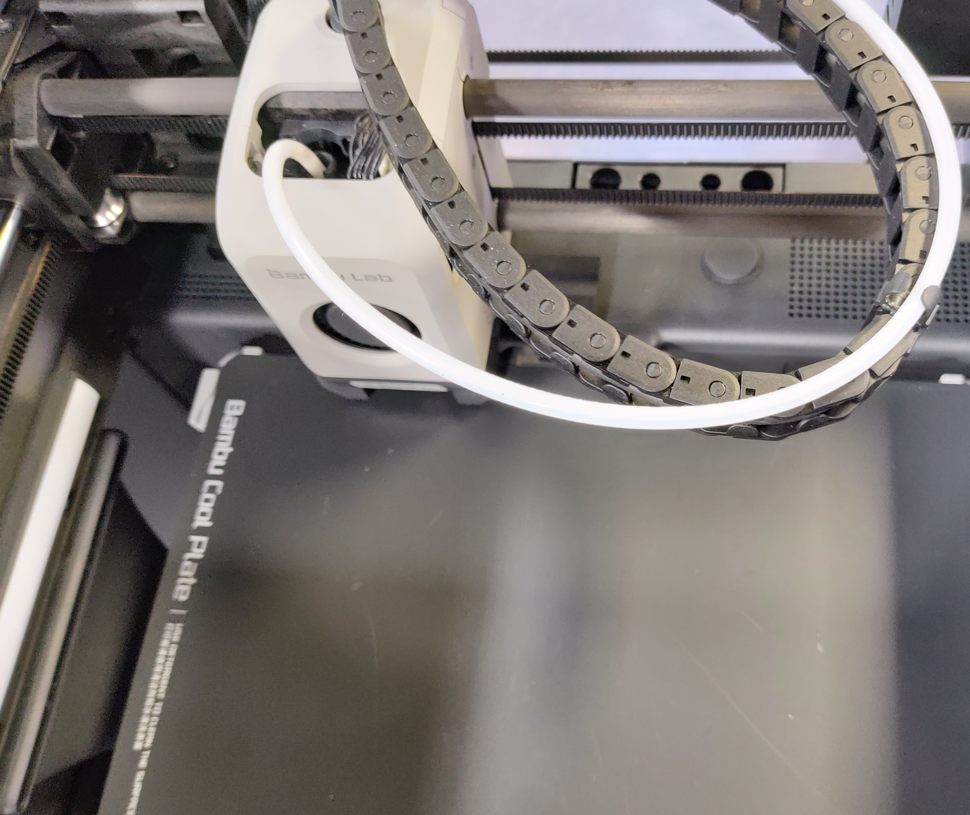

Mueva el cabezal a la zona de exceso (en caso de choque) y suba la cama caliente hasta la parte superior.
Paso 2 - Retirar los tornillos
Desconecte el cable de alimentación y luego retire los 10 tornillos y 4 tornillos de la cubierta trasera mostrados en la imagen. Hay dos tipos de tornillos, por lo que deben mantenerse separados y recordar dónde corresponden.
Paso 3 - Retirar la cubierta trasera
Retire la cubierta trasera, desbloqueando primero los portamanguitos de tensión de la correa del lado izquierdo y luego los del lado derecho, para evitar quedar atrapado.
Paso 4 - Cable de la cama caliente
Ahora puede observar claramente el cable de la cama caliente. Existe un abrazadera que sostiene el cable.
Paso 5 - Aplicar cinta de cable

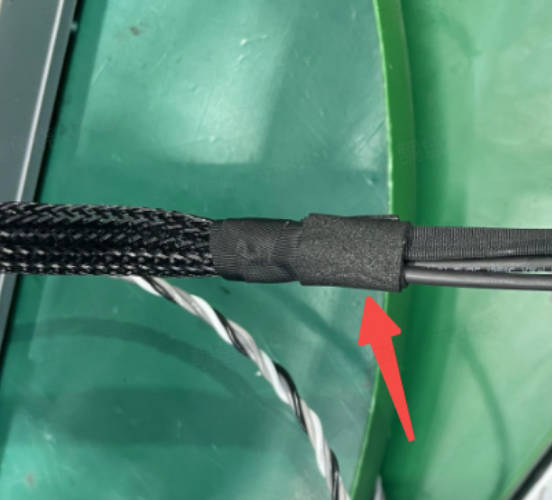

Aplicar cinta de espuma a los cables para evitar que se muevan demasiado hacia la placa MC (pero no apriete demasiado para evitar dañar el cable interior). Intente mover los cables para confirmar que funciona correctamente.
Paso 6 - Instalar la cubierta trasera
Pase por el soporte de tubo y instale primero el portamanguito de tensión de la correa del lado derecho para colocar la cubierta trasera.
Paso 7 - Bloquear los tornillos
Tornille la cubierta trasera. Tenga en cuenta los diferentes tipos de tornillos utilizados (10 y 4, como se muestra a continuación).
