Nota
El término "rojo" mencionado en este artículo se refiere a la luz infrarroja, por lo que una sola luz roja indica la versión IR-azul, y dos luces rojas indican la versión dual IR.
Introducción al Bambu Lab Micro LiDAR
El Bambu Micro LiDAR aporta precisión de micrómetros a la impresión 3D. El sistema mide la altura de la boquilla, calibra el flujo y escanea la primera capa, abriendo posibilidades ilimitadas.
Modelos del Bambu Lab Micro LiDAR
Actualmente, el X1C incluye dos tipos de micro LiDAR. La principal diferencia radica en que están equipados con dos tipos de láseres (consulte la figura siguiente para detalles). Esta variación se debe a cambios en nuestro calendario de producción. No hay forma de elegir qué micro LiDAR recibirá, pero asegúrese de que no hay diferencia funcional entre la versión de láser dual IR y la combinación de láser IR-azul.
¿Cómo identificar el modelo de mi Micro LiDAR?
Tenga en cuenta que cada versión de Micro LiDAR corresponde a la placa del cabezal (a partir de ahora denominada placa TH). Si necesita reemplazar el Micro LiDAR o la placa TH, debe utilizar el modelo correcto de piezas de repuesto para su Micro LiDAR. De lo contrario, causará el sobrecalentamiento de los componentes electrónicos del Micro LIDAR y la placa TH.
En este sentido, si necesita reemplazar el Micro LiDAR o la placa TH, proporcione la siguiente información y contacte al soporte técnico postventa para confirmar el modelo del láser y la placa TH.
Método 1:
Suba el registro de la impresora al abrir un ticket; el soporte técnico postventa le ayudará a confirmar el modelo mediante la información relevante del registro.
Método 2:

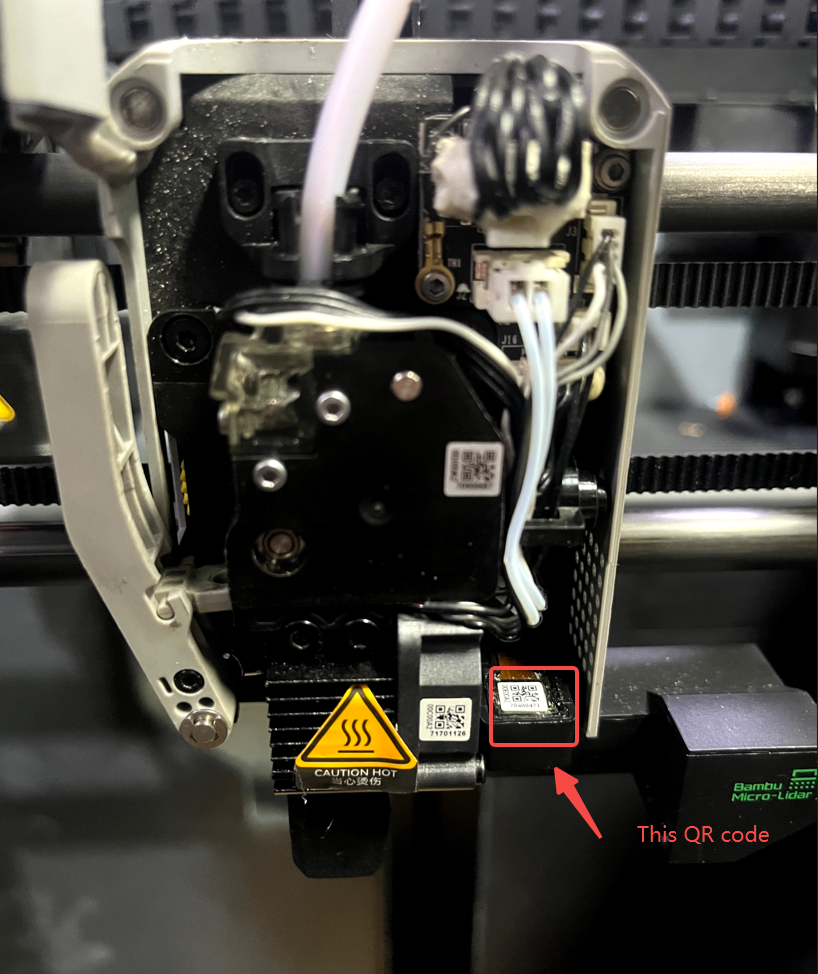

Abra la cubierta frontal del cabezal y suba la foto del código QR de SN del Micro LiDAR y la información SN obtenida al escanear el código QR al ticket técnico, como se muestra en la figura siguiente:
Método 3:

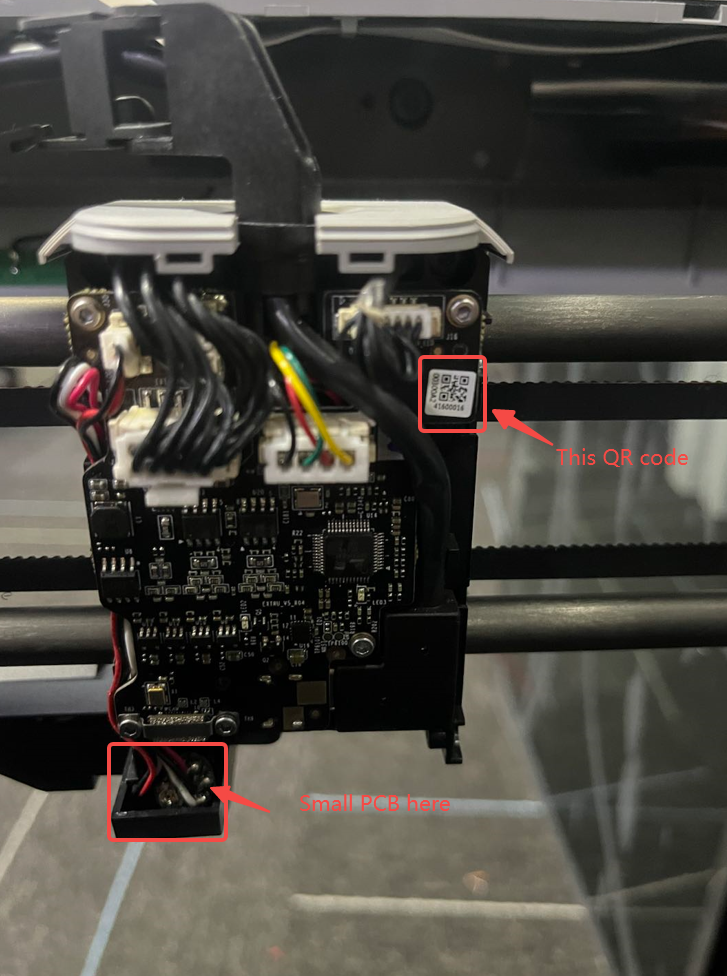

Abra la cubierta trasera del cabezal y suba la foto del código QR de SN en la placa TH y la información SN obtenida al escanear el código QR al ticket, como se muestra en la imagen siguiente:
(La ubicación específica del código QR puede diferir de la imagen siguiente.)
Método 4:

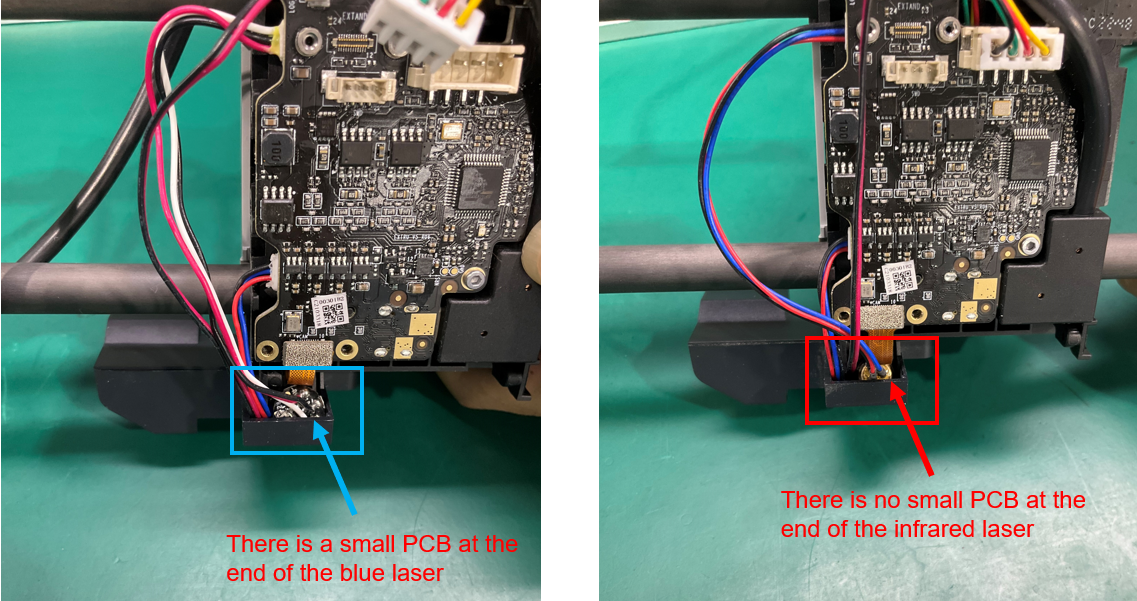

Abra la cubierta trasera del cabezal y observe la parte inferior del láser vertical. Si hay una pequeña PCB en la parte inferior, el láser es una combinación IR-azul. Si no hay una pequeña PCB, es un láser dual infrarrojo.
Método 5:
Observe el color emitido por el láser en la grabación de video. Tenga en cuenta que la longitud de onda del láser dual infrarrojo está en la banda infrarroja, que es invisible a simple vista, y el color solo se puede observar mediante video de cámara. Además, algunas cámaras tienen una función de corte IR, lo que puede dificultar observar claramente la luz infrarroja. En general, este método no es necesariamente preciso para confirmar el modelo del láser. Asegúrese de que, si hay un problema con el LiDAR (por ejemplo, el láser no funciona), el HMS le notificará.

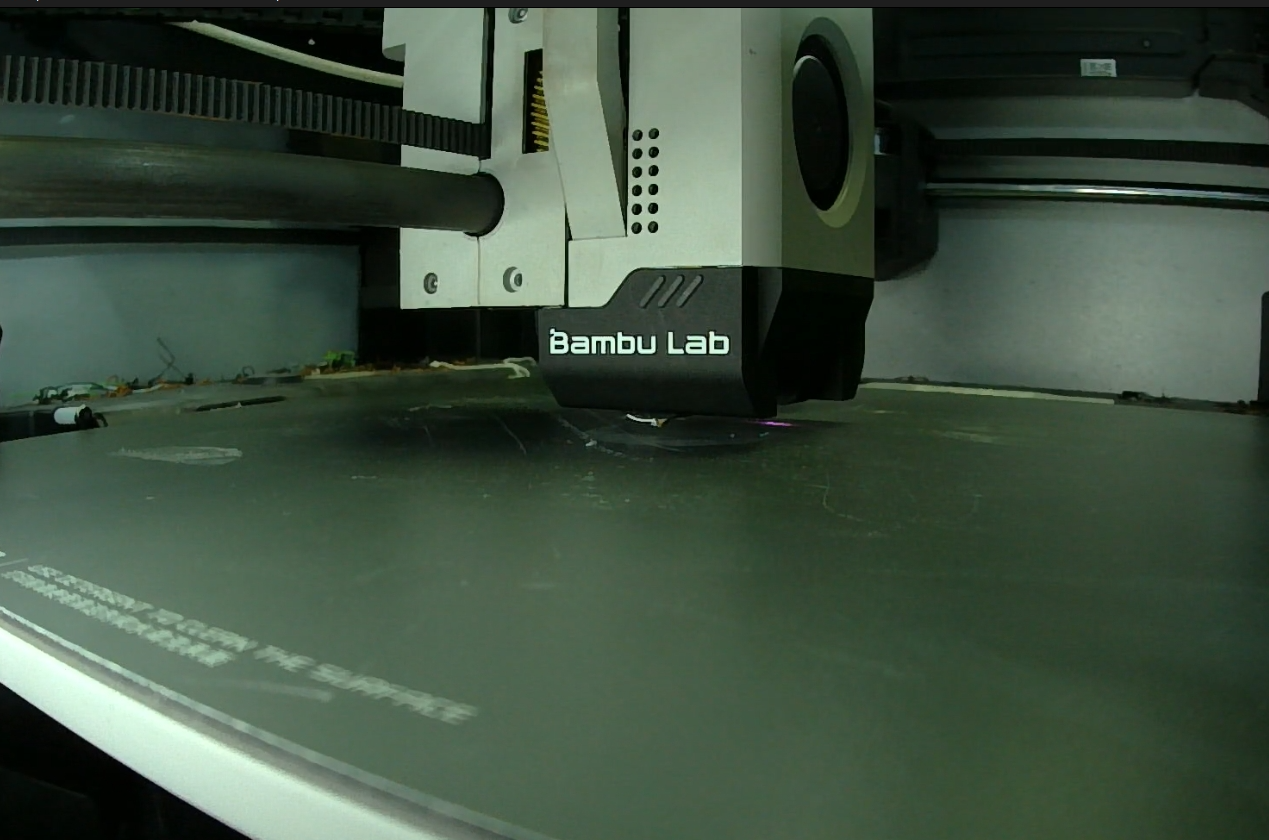

En la mayoría de los casos, solo se puede ver la luz emitida por el láser horizontal en el video grabado por la cámara de la cámara. La cámara de la cámara está ubicada en el lado izquierdo, por lo que la luz del láser horizontal proveniente del lado derecho puede capturarse por la cámara, pero la placa de impresión reflejará la luz infrarroja vertical en el lado trasero, por lo que la mayor parte de la luz no puede capturarse por la cámara de la cámara, como se muestra a continuación:
Solo podemos observar la luz infrarroja horizontal emitida por los láseres dual IR mediante la grabación de video de la cámara de la cámara, pero la luz infrarroja vertical se reflejará y no podrá capturarse por la cámara.

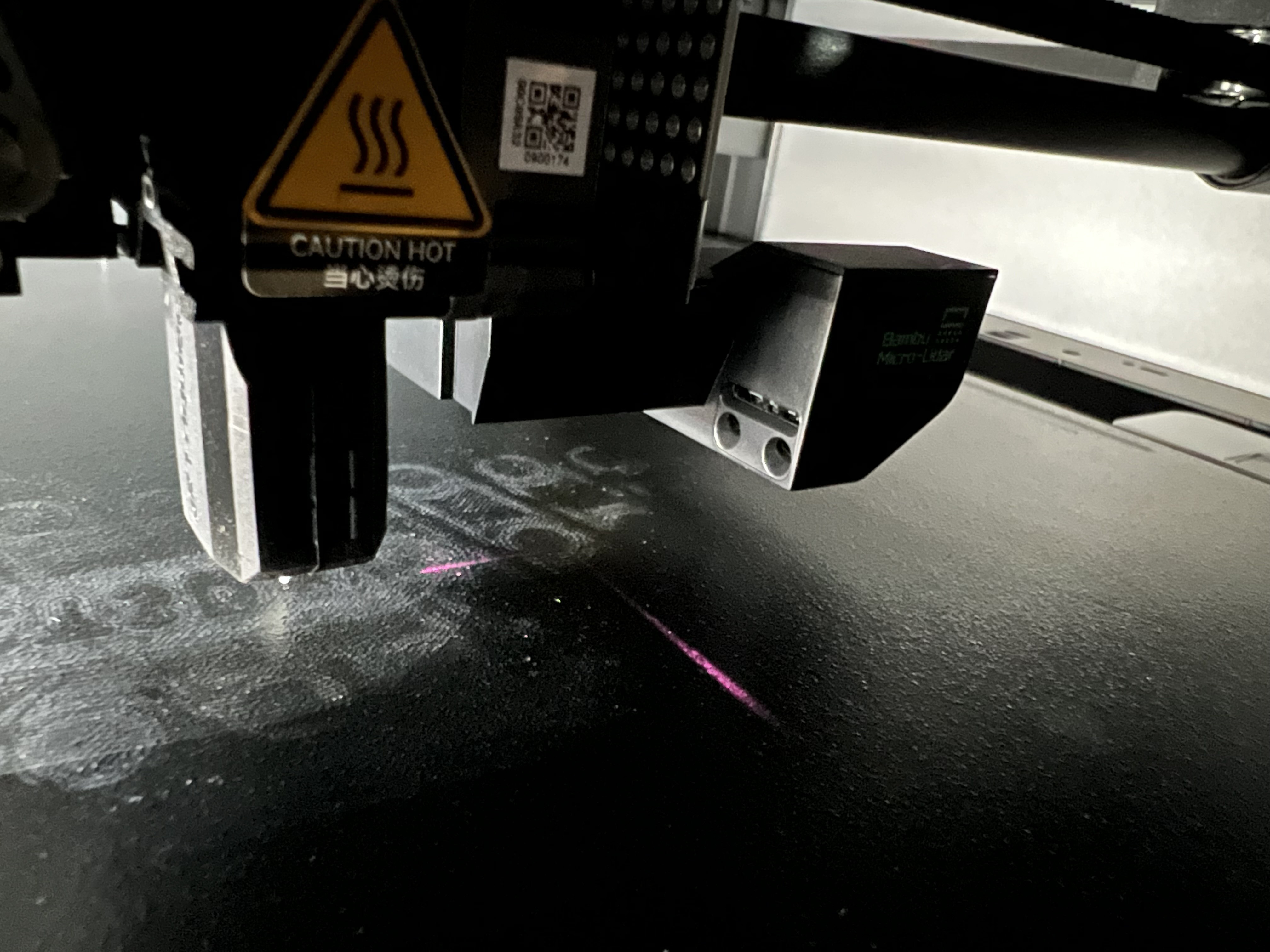

Si acerca una cámara de teléfono y usa un ángulo oblicuo de 45 grados, existe la posibilidad de capturar la luz del láser vertical trasero con la cámara, como se muestra en la figura siguiente.
Conclusión
Para resumir, recomendamos proporcionar la información de los Métodos 1 y 2 simultáneamente para garantizar una confirmación confiable. Una vez más, independientemente del modelo que reciba, no hay efecto en la funcionalidad. Puede utilizarlo con confianza y disfrutar de sus impresiones.
Lógica para determinar las versiones del micro LiDAR y la placa TH:
Antes de ordenar la placa TH o el micro LiDAR para X1C/X1, determine sus versiones para evitar versiones incorrectas que causen problemas de compatibilidad.
Basándose en los Métodos 2 y 3 mencionados anteriormente, puede obtener los números de serie (SN) del micro LiDAR y la placa TH, respectivamente. En este paso, puede utilizar la siguiente lógica de codificación de la lista proporcionada para determinar las versiones de su micro LiDAR y placa TH:
Explicaciones de la lógica:
Si el SN del Micro LiDAR comienza con 00ExxA, significa que el LiDAR es una versión de láser rojo único, y la placa TH también debe ser una versión de láser rojo único con un SN que comience con 003xxA o 003xxB.
Si el SN del Micro LiDAR comienza con 00ExxB, significa que el LiDAR es una versión de láser dual IR, y la placa TH debe ser también una versión de láser dual IR con un número de serie que comience con 003xxC, 003xxD o 003xxY.
Ejemplo 1:
SN del Micro LiDAR: 00E00A270400471
SN de la placa TH: 00301B2B2904166
El SN del Micro LiDAR comienza con 00ExxA, lo que indica que es un Micro LiDAR de láser rojo único. El SN de la placa TH comienza con 003xxB, lo que indica que es una placa TH de láser rojo único coincidente, confirmado doblemente mediante la verificación anterior.
Ejemplo 2:
SN del Micro LiDAR: 00E00B321201095
SN de la placa TH: 00301C313004727
El SN del Micro LiDAR comienza con 00ExxB, lo que indica que es un Micro LiDAR de láser dual IR. El SN de la placa TH comienza con 003xxC, lo que indica que es una placa TH dual IR coincidente, confirmado doblemente mediante la verificación anterior.
Ejemplo 3:
SN del Micro LiDAR: 00E09B341300483
SN de la placa TH: 00301D331803375
El SN del Micro LiDAR comienza con 00ExxB, lo que indica que es un Micro LiDAR de láser dual IR. El SN de la placa TH comienza con 003xxD, lo que indica que es una placa TH dual IR coincidente, confirmado doblemente mediante la verificación anterior.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene preocupaciones o preguntas sobre el proceso descrito en este artículo, recomendamos presentar un ticket técnico relacionado con su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
