Esta introducción describe los componentes principales de la impresora de la serie X1, proporcionando una visión general de la impresora.
¿Cómo funciona el X1?
La impresora 3D X1 es una máquina que utiliza filamento plástico como material para crear objetos 3D.
La mayoría de los objetos imprimibles son archivos con extensión .stl que contienen el modelo 3D, el cual necesita ser procesado por un software de slicer. El slicer, en nuestro caso, es Bambu Lab Studio, que toma el archivo .stl y lo divide en capas, las cuales luego son impresas por el X1. Todas estas capas se convierten en código, un tipo de lenguaje que indica a la máquina cómo mover sus ejes para imprimir el modelo.
Además del movimiento, el slicer también es capaz de integrar diversos ajustes adicionales en el archivo generado, como las temperaturas del filamento, las velocidades de impresión y la generación de soportes para secciones específicas de la impresión.
Sistema de movimiento CoreXY

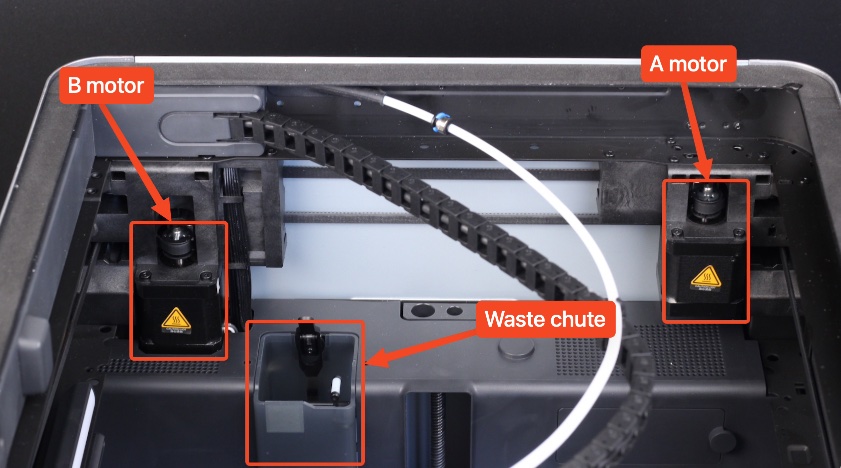

La impresora Bambu Lab X1 utiliza un sistema de movimiento CoreXY controlado por dos motores paso a paso. Los motores paso a paso X e Y trabajan juntos para mover el cabezal.
Cada motor paso a paso tiene una correa independiente conectada al cabezal, por lo que se utilizan dos correas para controlar su posición. El uso de un sistema de movimiento CoreXY permite que el X1 imprima mucho más rápido que una impresora cartesiana tradicional, ya que el peso es menor, lo cual es importante al imprimir a alta velocidad.
Más información sobre el sistema de movimiento CoreXY está disponible en este enlace.
Eje Z
El eje Z está compuesto por tres husillos conectados a un único motor paso a paso mediante una correa. Otras impresoras 3D utilizan tres husillos con cama fija para realizar el nivelado automático de la cama, pero esto no es el caso en el X1. Este tipo de sistema de nivelado no es necesario, ya que la cama caliente del X1 se puede ajustar utilizando las tres perillas de nivelación ubicadas debajo de la cama si es necesario.
El X1 viene prenivelado de fábrica y también cuenta con otros dos tipos de sistemas de nivelado para garantizar que cada impresión sea exitosa.
Extrusor
El extrusor es responsable de extraer el filamento de la bobina y alimentarlo al hotend, donde se funde y se empuja a través de una pequeña boquilla para generar el modelo impreso. Es también uno de los componentes más importantes de una impresora 3D, ya que debe controlar con precisión la cantidad de filamento que se empuja a través del hotend.
Cabezal

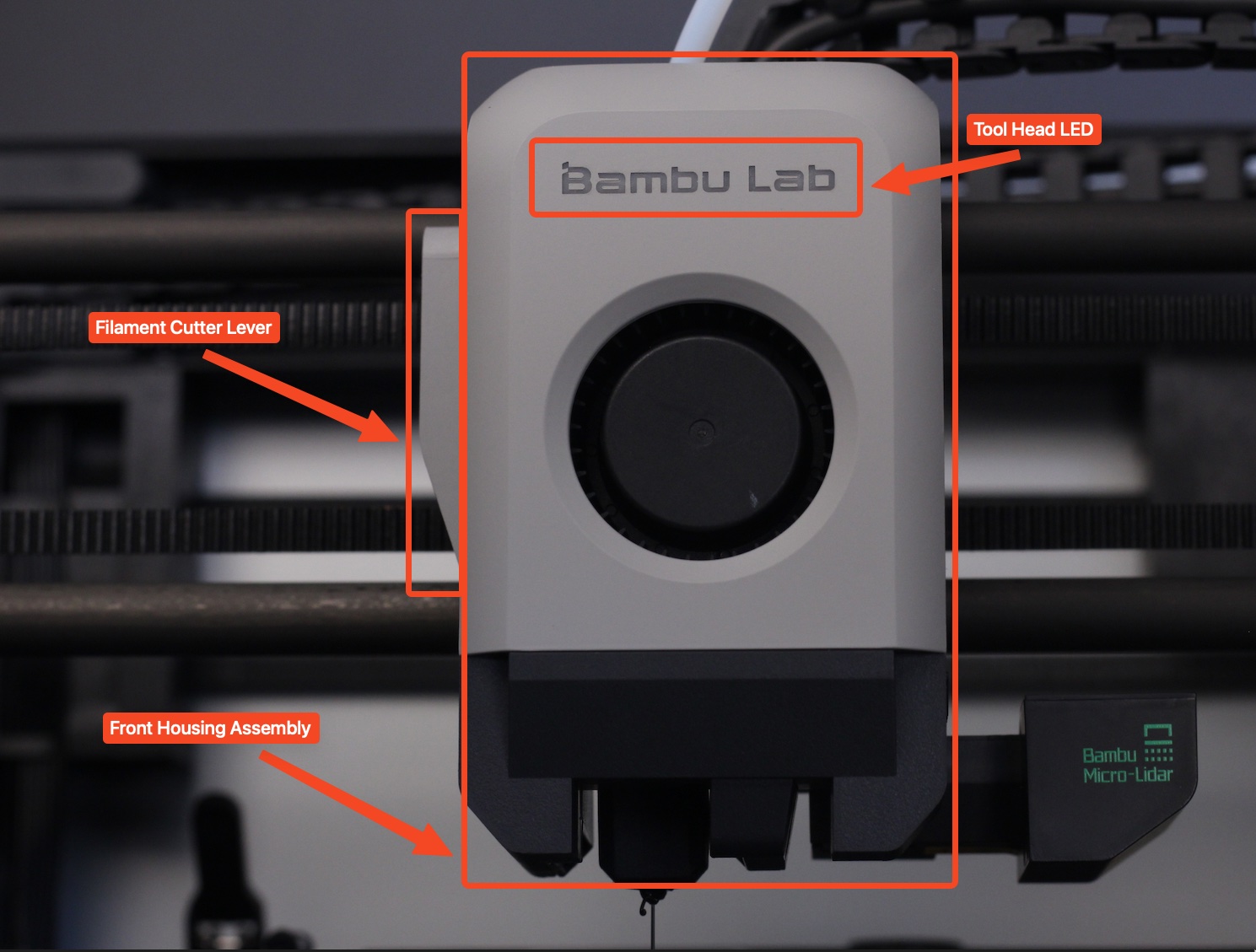

El hotend es un componente de la impresora, responsable de fundir el filamento depositado en capas finas para crear el modelo. Se utilizan diferentes temperaturas para diversos tipos de materiales de filamento. Por ejemplo, el filamento PLA se puede imprimir a temperaturas más bajas, alrededor de 210-220 °C, mientras que otros filamentos, como PETG y ABS, requieren temperaturas más altas, alrededor de 250-260 °C.

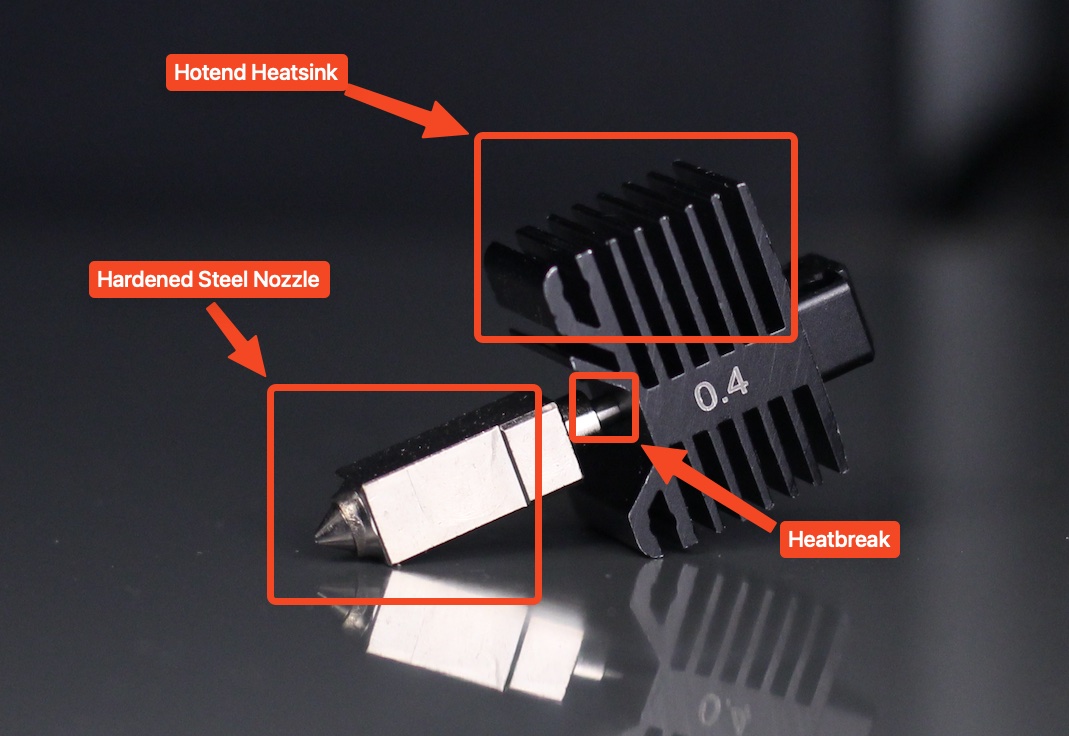

El Bambu Lab X1 presenta un diseño todo en uno para el hotend. Esto significa que la boquilla está integrada en el bloque de calentamiento y conectada al disipador de calor mediante un tubo metálico delgado para obtener el mejor rendimiento.
Este diseño permite que el hotend se caliente mucho más rápido que un hotend regular, y el diseño todo en uno minimiza los problemas que podrían surgir al intercambiar boquillas.
Cama caliente

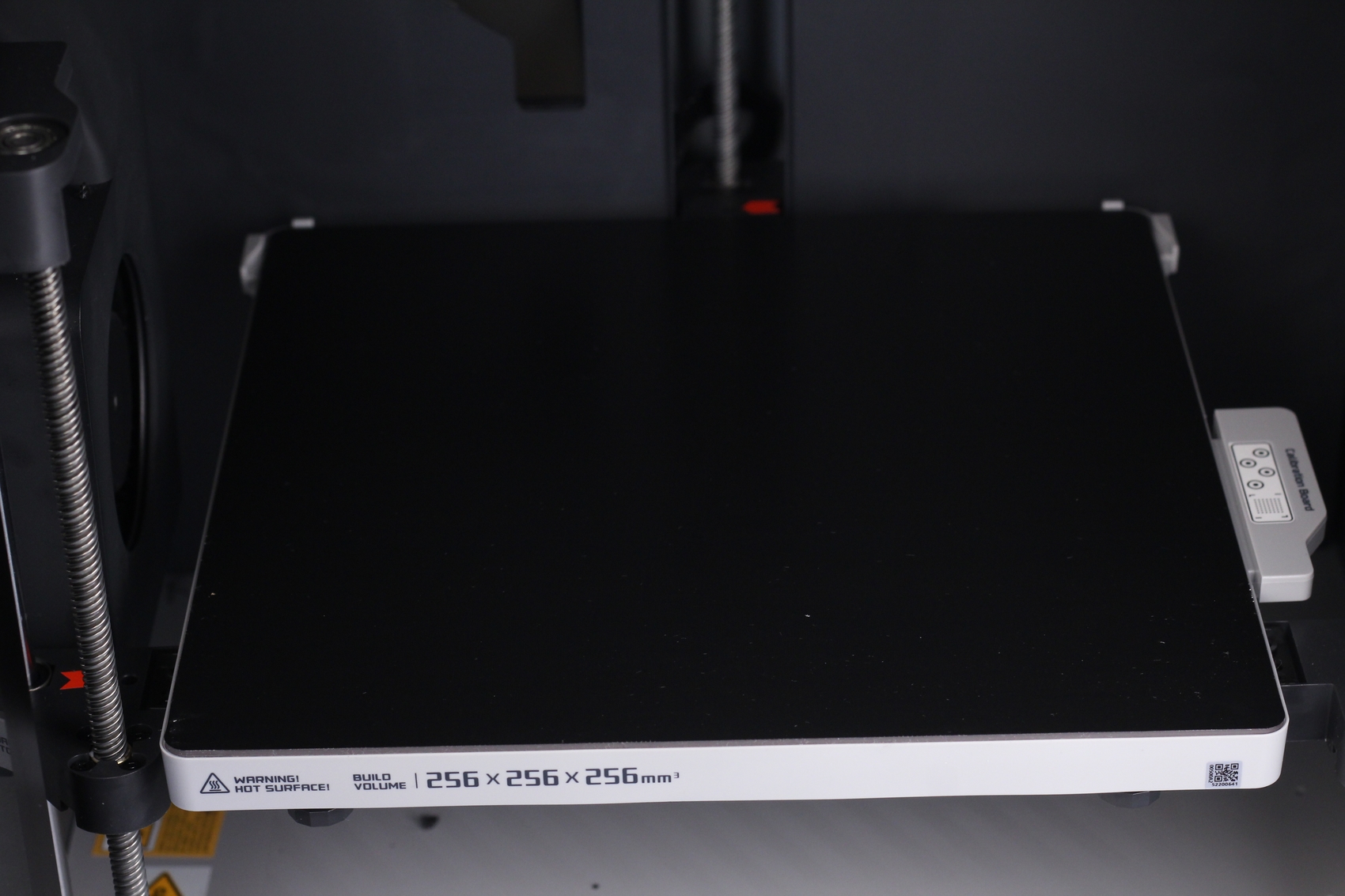

Generalmente, la superficie de impresión necesita estar caliente para ayudar a que las capas impresas se adhieran, por lo que se utiliza una cama caliente. Con la impresora 3D X1, la cama caliente puede alcanzar hasta 110 °C, pero esto se puede controlar según el filamento utilizado. Por ejemplo, el PLA se puede imprimir en la Placa Fría a una temperatura de alrededor de 35-45 °C, ya que el PLA no presenta efectos de deformación como otros filamentos como ABS o PC, que requieren una temperatura mucho más alta, alrededor de 100-110 °C.
Si no se utiliza calor en la superficie de impresión, el filamento depositado se enfriaría demasiado rápido, y la tensión entre las capas causaría que se deformara.
Placa de impresión
Las máquinas de la serie X1 están equipadas aleatoriamente con diferentes tipos de placas de impresión. Consulte la Wiki Introducción a las placas de impresión para obtener más información sobre nuestras placas de impresión.
Sistema de refrigeración

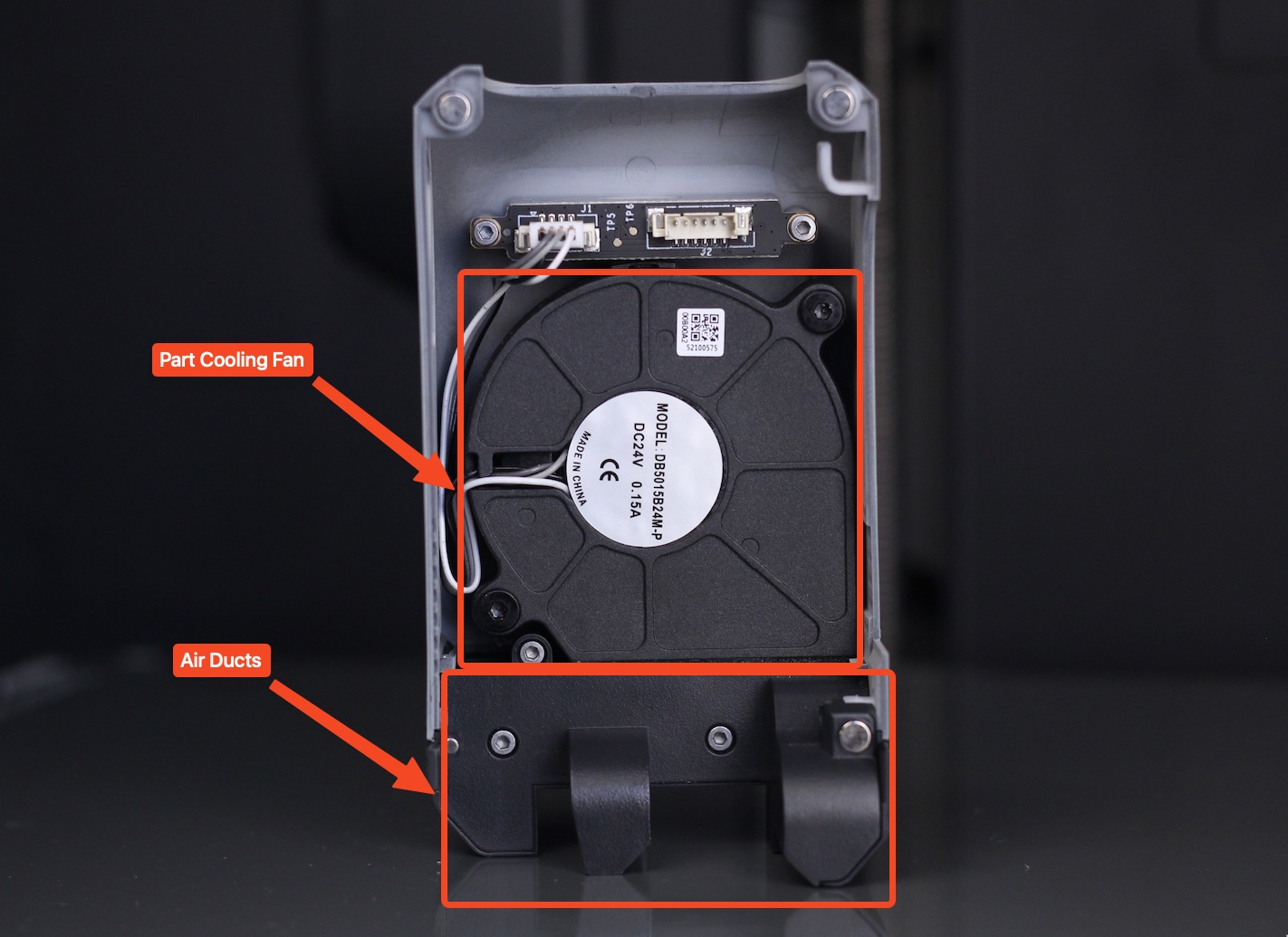

La impresión rápida también requiere una buena refrigeración de la pieza, y el X1 incluye un ventilador radial 5015 con dos conductos de aire que dirigen el aire debajo de la boquilla.

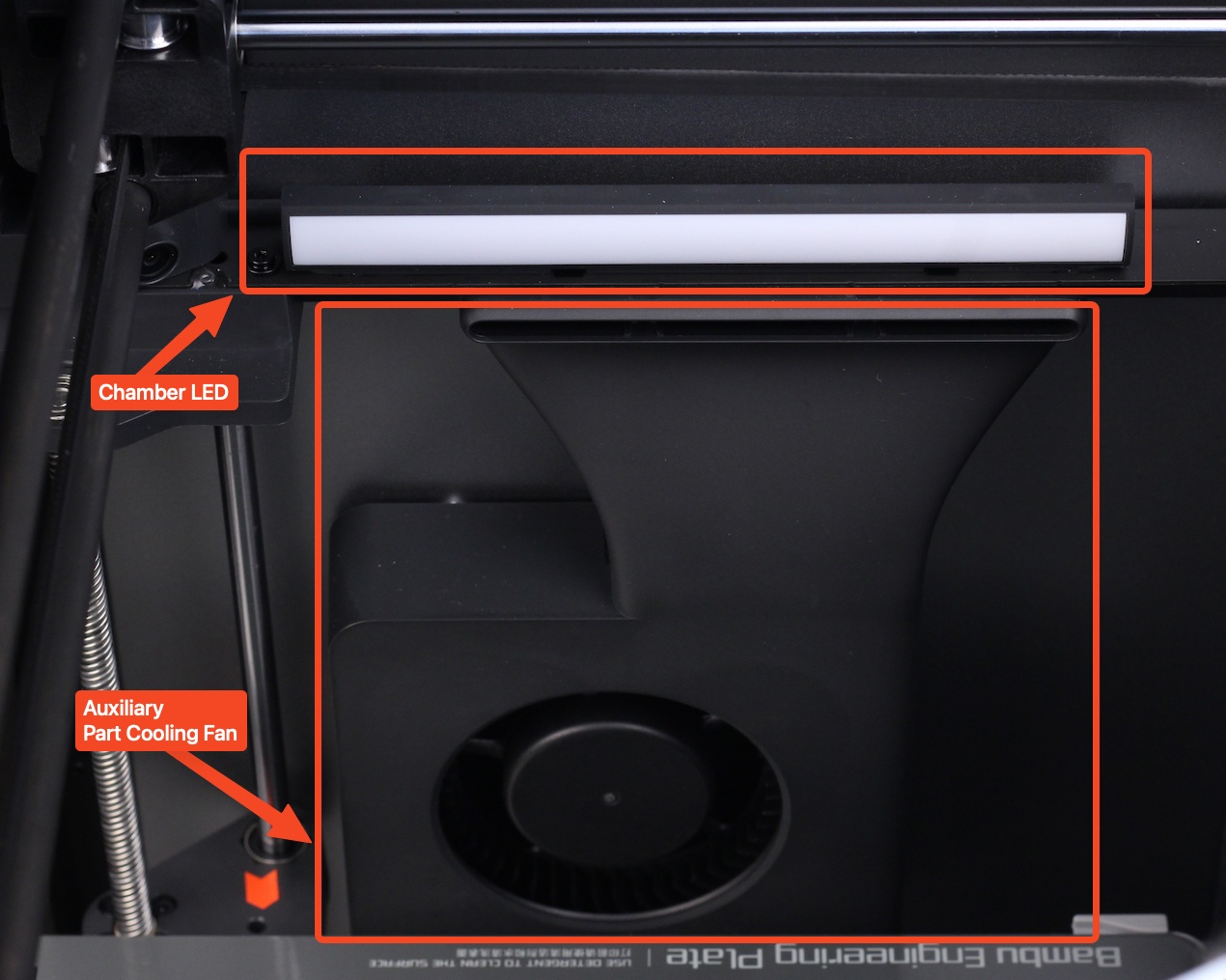

El X1C incluye un ventilador de refrigeración adicional ubicado en el lado izquierdo de la máquina, que se puede utilizar al imprimir filamentos como PLA que se benefician de una buena refrigeración de la pieza. Se crea una "manta de flujo de aire" sobre la impresión, ayudando a solidificar las capas impresas lo más rápido posible.
Tensión de correas, Buffer de filamento y ventilador de escape

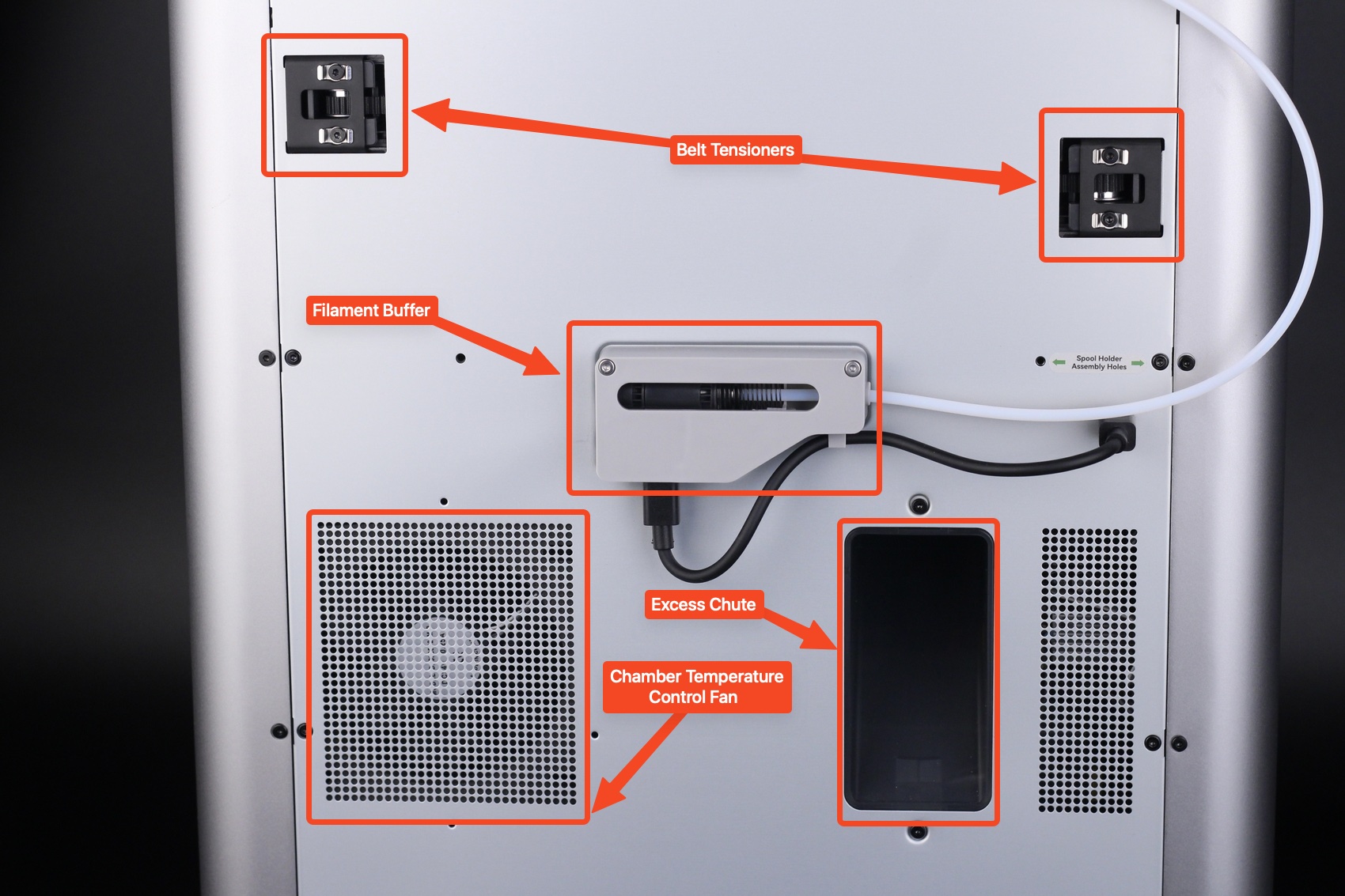

El X1 cuenta con tensadores ajustables de correas en la parte trasera, que pueden necesitar ajustarse para un rendimiento óptimo. El Monitor de Tensión de Correas (BTM) monitorea la tensión de las correas y notificará si necesitan ajuste.
En la parte trasera se encuentra el Buffer de Filamento, utilizado para alimentar la cantidad correcta de filamento desde el AMS al extrusor. Junto a él se encuentra el Ventilador de Control de Temperatura de la Cámara, que controla automáticamente la cantidad de aire expulsado de la impresora para garantizar la temperatura correcta dentro de la cámara. El Conducto de Exceso está junto a él, donde se expulsa el filamento purgado fuera de la impresora.
Electrónica
El X1 tiene muchos componentes electrónicos internos, pero aquí se presentan los más importantes:
Placa lógica
Todas las impresoras 3D incluyen una placa lógica que contiene la CPU, los controladores de paso a paso y las conexiones necesarias para diversos componentes electrónicos conectados a la impresora. En el caso del X1, la placa tiene una CPU de cuatro núcleos y un MCU de dos núcleos.
La CPU gestiona las capacidades inteligentes del X1, incluida la detección de espaguetis mediante IA, la calibración de flujo, la compensación de vibraciones y la conexión entre el Slicer/App y la impresora.
El MCU gestiona el movimiento real de la impresora después de recibir el flujo de G-code de la CPU.
Micro Lidar

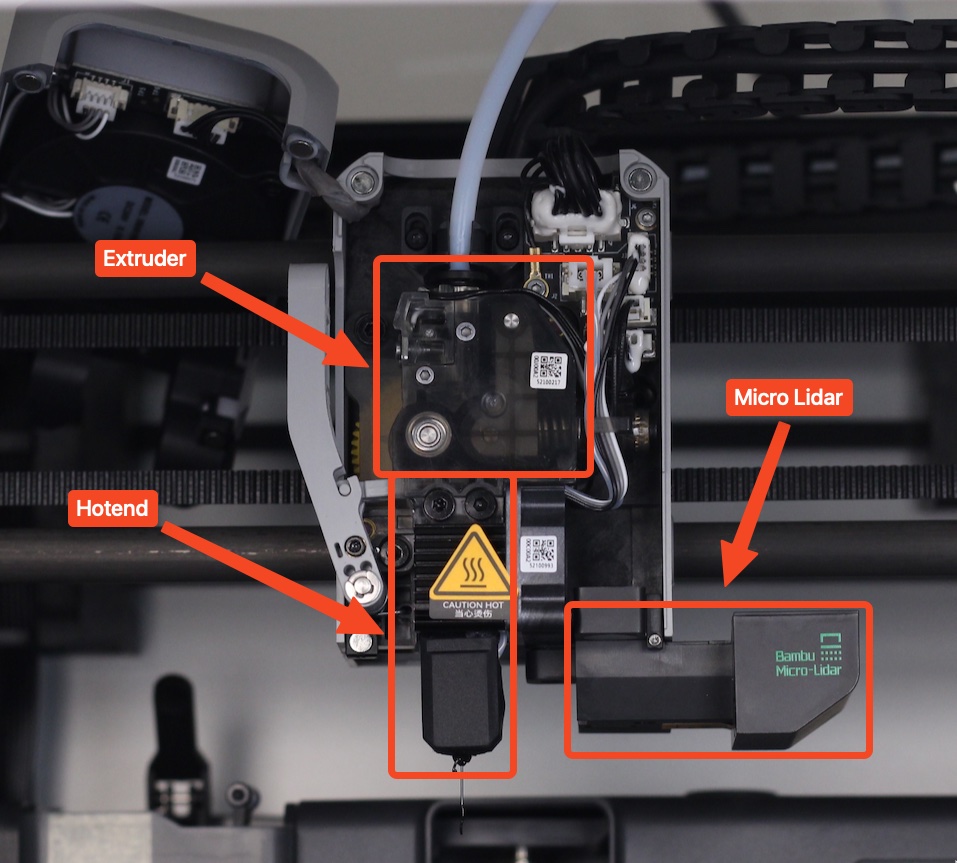

Una de las innovaciones traídas por la línea de impresoras 3D X1 es el sensor Micro Lidar, que mide el ancho y la consistencia de las líneas de prueba para transmitir esta información a la CPU, la cual luego calcula el valor correcto de flujo del filamento utilizado.
El Micro Lidar también se utiliza para inspeccionar la calidad de la primera capa y reportar a la impresora si la consistencia no es la esperada, para detectar cualquier problema de impresión antes de comenzar el resto de la impresión.
Detección de espaguetis
Utilizando la cámara integrada y las capacidades de IA de la impresora 3D X1, podemos monitorear el proceso de impresión y detectar si una impresión ha fallado o no. En caso afirmativo, la impresión se pausará y se solicitará al usuario que verifique la impresión para confirmar si ha fallado o no, y decidir si se puede reanudar el proceso de impresión. Hay casos en los que la IA no es precisa y podría detectar falsos positivos, pero esto es esperable en este tipo de sistema, que continuará mejorando con el tiempo.
Esta función utiliza aprendizaje automático y es capaz de operar en el X1 gracias a la Unidad de Procesamiento Neural (NPU) de 2 TOP (trillones de operaciones por segundo).
Cámara de la cámara

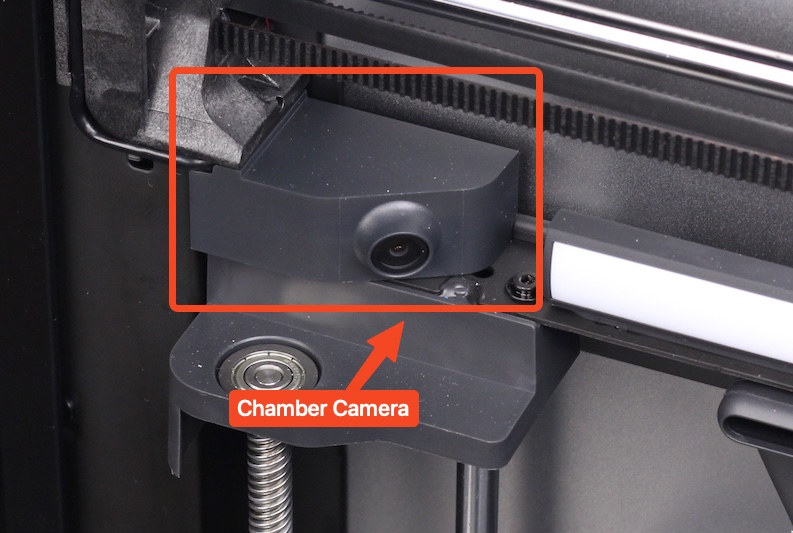

La cámara integrada, ubicada en la esquina frontal izquierda de la impresora, se utiliza para la Detección de espaguetis. También se puede utilizar para monitorear en tiempo real las impresiones mediante Bambu Slicer o la aplicación Bambu Handy.
Además de las capacidades de monitoreo, la cámara también puede grabar un video de la impresión en la tarjeta SD y generar un video en tiempo acelerado. No hay visión nocturna, pero la barra de luces LED en el lateral ilumina la impresión.
