¿Qué es la polea de idler del tensador XY

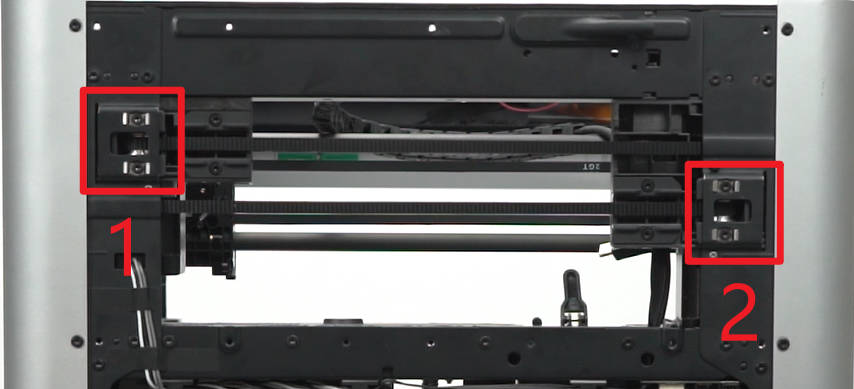

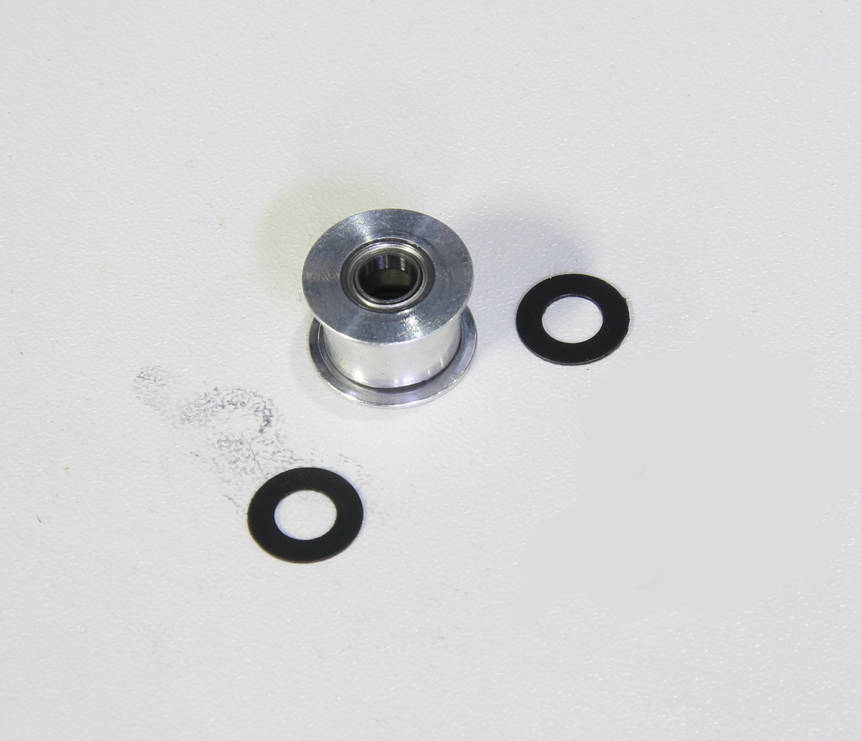

La polea de idler del tensador XY está montada en el tensador de la correa XY, con una en cada lado (XY). Cada una contiene dos arandelas y un idler.
Cuándo utilizar
- El idler emite ruido anómalo, que no puede solucionarse con engrase
- El rodamiento del idler está dañado.
Nota: El método de reemplazo del idler en las dos posiciones es básicamente el mismo.
Herramientas y materiales necesarios
- Llave hexagonal H2.0
- Una nueva polea de idler del tensador XY
Advertencia de seguridad y estado de la máquina antes de la operación
Apague la impresora antes de realizar cualquier trabajo de mantenimiento.
Guía de operación
Paso 1 - Retirar los tornillos
NOTA: Este procedimiento implica muchos tornillos. Para evitar problemas, asegúrese de etiquetarlos y agruparlos en secciones separadas.
Retire los tornillos de la cubierta trasera como se muestra a continuación (4 tornillos en la primera imagen y 10 en la segunda). Hay 2 tipos de tornillos, así que manténgalos separados y recuerde cuáles corresponden a cada lugar.
Paso 2 - Retirar la cubierta trasera
Para evitar que se atasque, primero desbloquee el puerto de tensión de correa del lado izquierdo, seguido del lado derecho, antes de retirar la cubierta trasera.
Paso 3 - Retirar los tornillos del tensador
Desenrosque los 2 tornillos que fijan el tensador y retire también los dos soportes metálicos.
Paso 4 - Retirar el muelle de tensión y su soporte
Desenrosque los 2 tornillos y retire el muelle de tensión y su soporte.
Paso 5 - Aflojar el conjunto del tensador
Use la llave hexagonal para empujar el tensador hacia afuera y aflojarlo.
Paso 6 - Retirar la polea de idler
Con la llave hexagonal, empuje el eje del idler desde abajo hacia arriba, luego retire el eje y la polea.

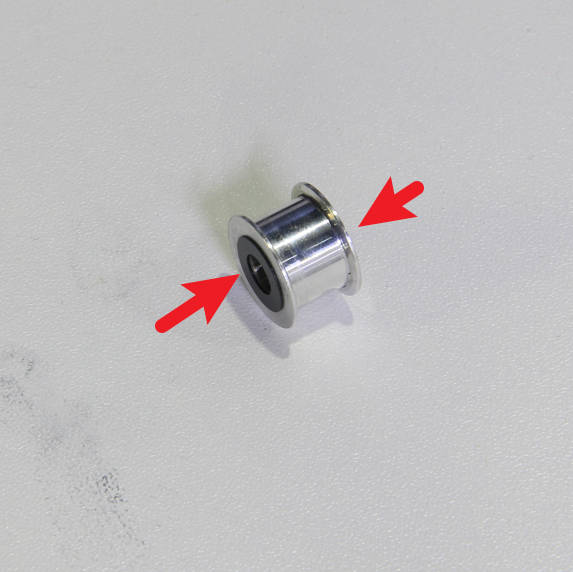

Paso 7 - Colocar las arandelas
Prepare su nueva polea de idler y coloque las dos arandelas en ambos extremos del idler. Es posible que necesite usar las manos para asegurarla.
Paso 8 - Instalar la polea de idler
Instale la polea de idler en el soporte del idler. Enrosque temporalmente con la llave hexagonal para asegurar que el idler y las dos arandelas estén en su lugar. Luego, presione el eje desde arriba hacia abajo y asegúrese de que esté completamente insertado.
Paso 9 - Instalar el tensador
Deslice el conjunto del tensador en su lugar y enrosque los 2 tornillos (con los soportes). No apriete los tornillos aún; déjelos sueltos por ahora.
Paso 10 - Instalar el muelle de tensión y su soporte
Instale el muelle de tensión y su soporte, y fije con 2 tornillos.
Paso 11 - Instalar la cubierta trasera de la impresora
Pase primero por el soporte de tubo y el puerto de tensión de correa del lado derecho para instalar la cubierta trasera.
Paso 12 - Bloquear los tornillos
Enrosque la cubierta trasera. Tenga en cuenta los diferentes tipos de tornillos utilizados (10 y 4, como se muestra a continuación).
Paso 13 - Tensar la correa
Afloje los 2 tornillos del otro tensador, mueva el cabezal hacia adelante y hacia atrás varias veces y lleve ambos extremos hacia atrás. Luego, bloquee los tornillos en ambos tensadores. Para instrucciones más detalladas, consulte nuestra página sobre tensado de correa.
Cómo verificar la finalización/éxito
- Encienda la impresora
- Ejecute una prueba de autodiagnóstico del dispositivo como se muestra a continuación. Si no ocurren errores durante la prueba, el reemplazo fue exitoso.
Si encuentra algún problema, primero revise sus pasos y vuelva a tensar la correa antes de intentarlo nuevamente. Si los problemas persisten, póngase en contacto con nuestro equipo de soporte al cliente para obtener asistencia adicional.
