Montaje de las barras de carbono del eje X

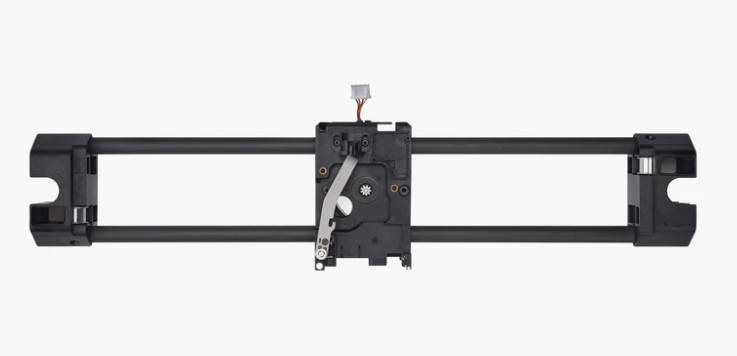

El montaje de las barras de carbono del eje X está compuesto principalmente por dos deslizadores Y, una carrocería del cabezal (incluyendo el motor del extrusor y la palanca del cortador de filamento) y dos barras de carbono.
Este montaje es el mismo para las impresoras de las series X y P. Después de retirar la carcasa, la operación es similar.
Nota: No utilice grasa en las barras de carbono, ya que causará resistencia anormal y dificultad para limpiarlas.
¿Cuándo usar esta guía?
- Resistencia anormal en las barras de carbono, sin mejora tras limpiarlas;
- Ruido anormal proveniente de los rodillos en el montaje de las barras de carbono del eje X.
Herramientas y materiales necesarios
- Llave Allen H1.5
- Llave Allen H2.0
- Destornillador plano (o pinzas de punta fina)
- Pinzas de punta fina
Lista de tornillos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento en la impresora y sus electrónicos, incluyendo los cables del cabezal, ya que dejar la impresora encendida durante estas tareas puede causar un cortocircuito, lo que provocará daños adicionales en los componentes electrónicos y peligros de seguridad.
Al realizar mantenimiento o solución de problemas en la impresora, es posible que deba desmontar algunas piezas, incluido el hotend. Este proceso puede exponer cables y componentes eléctricos que podrían cortocircuitarse si entran en contacto entre sí o con otros componentes metálicos o electrónicos mientras la impresora sigue encendida. Esto puede dañar los componentes electrónicos de la impresora y causar más daños.
Por lo tanto, es esencial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier trabajo de mantenimiento. Esto evitará cortocircuitos o daños en los componentes electrónicos de la impresora. Al hacerlo, evitará posibles daños en los componentes electrónicos de la impresora y garantizará que el trabajo de mantenimiento se realice de manera segura y efectiva.
Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesite.
Video de la guía
Nota:
- Para la serie X1, existen diferentes versiones de los paneles laterales metálicos. El video mostrado aquí corresponde a la nueva versión de la placa lateral metálica. Si su impresora usa la versión antigua de la placa lateral metálica, habrá más tornillos de fijación. Consulte el contenido de la WIKI correspondiente.
- Al reemplazar el montaje de las barras de carbono del eje X de la serie P1, es necesario retirar la cubierta frontal. Para detalles, consulte Instalación de la cubierta frontal de la serie P1.
Paso 1 - Retirar (montar) el panel derecho
Si su máquina es de la serie P1, consulte Reemplazar el panel plástico derecho - Serie P1.
Paso 2 - Retirar (montar) la puerta frontal de vidrio
Si su máquina es de la serie P1, consulte Reemplazar la puerta de vidrio frontal.
Paso 3 - Retirar (montar) el panel izquierdo
Este paso incluye retirar el panel trasero y el ventilador auxiliar de capa.
Si su máquina es de la serie P1, consulte Reemplazar el panel plástico izquierdo - Serie P1.
Paso 4 - Retirar (montar) la correa de tiempo XY
Nota: Al instalar, no bloquee primero los tornillos en las dos poleas de tensado, ya que se requiere una calibración para tensar las correas.
Paso 5 - Retirar (montar) las barras de carbono
Nota: Este video se basa en la serie X1, pero la serie P1 será más sencilla, por lo que no preparamos dos conjuntos de videos. Preste atención a las diferencias.
Paso de calibración después de la operación
Después de reemplazar las barras de carbono, es necesario reajustar las correas.
- IMPORTANTE: Apague primero la impresora.
- Afloje los 4 tornillos del tensador de correa (pero NO los retire), luego mueva suavemente el cabezal hacia adelante y atrás varias veces, y finalmente muévalo al extremo trasero de la impresora. Luego, apriete nuevamente los 4 tornillos. El sistema de muelle del tensador ajustará la correa a la tensión correcta.
- IMPORTANTE: NO sobretense los tornillos de tensado de la correa. Hacerlo puede causar daños y no proporcionará mejores resultados. Simplemente apriete ambos tornillos como cualquier otro tornillo y no los sobretorne.
Verificar la funcionalidad
- Conecte la alimentación y encienda la impresora;
- Ejecute el proceso de autoprueba del dispositivo para confirmar que la autoprueba sea correcta.
Si encuentra algún problema, vuelva a revisar sus pasos y verifique todas las conexiones para intentarlo nuevamente. Si persisten los problemas, contacte al equipo de servicio para obtener asistencia adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico relacionado con su problema.
Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
