¿Qué es la unidad de embocadura del alimentador AMS?

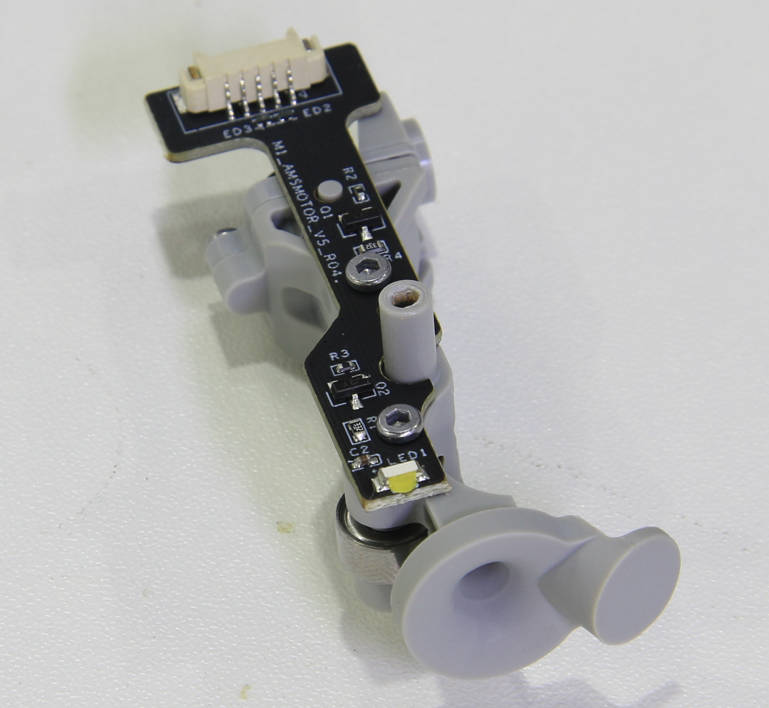

La unidad de embocadura del alimentador AMS se compone principalmente de una estructura con una entrada de alimentación en forma de embocadura y una placa de circuito.
¿Cuándo utilizarla?
La entrada de alimentación en forma de embocadura está muy desgastada, lo que ha afectado la carga y descarga del filamento, o se ha confirmado por el equipo de postventa que la placa de circuito está defectuosa.
Herramientas y materiales necesarios
-
Una nueva unidad de embocadura del alimentador AMS
-
Llave hexagonal H2.0/H1.5
-
Pinzas
-
Pinzas
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Apague la alimentación de la impresora y desconecte la conexión del AMS con la impresora.
Operación
Paso 1 - Retire el alimentador de primera etapa del AMS
Consulte los pasos 1 a 7 de Reemplazar el alimentador de primera etapa del AMS para retirar el alimentador de primera etapa del AMS, y luego desconecte el tubo PTFE.
Paso 2 - Retire los tornillos
Retire 4 tornillos con la llave hexagonal H1.5.
Paso 3 - Desconecte la base inferior y la cubierta superior
Desconecte la cubierta superior de la base inferior, retire los resortes y desconecte el cable de la placa de circuito.
Paso 4 - Saque el eje
Saque el eje de la unidad de embocadura del alimentador con la llave hexagonal H1.5 y las pinzas, prestando atención al lugar donde sale el eje y dejando un espacio de evitación.
Paso 5 - Retire el eje y quite la unidad de embocadura del alimentador AMS
Retire el eje con las pinzas y luego quite la unidad de embocadura del alimentador AMS.
Paso 6 - Instale la unidad de embocadura del alimentador AMS y el eje
Instale la unidad de embocadura del alimentador AMS y el eje, el eje se puede colocar con las pinzas.
Paso 7 - Instale el resorte y conecte el cable
Instale el resorte en la unidad de embocadura del alimentador y conecte el cable al conector de la placa de circuito.
Paso 8 - Ensamble la cubierta superior y la base inferior
Ajuste la posición de los conjuntos de engranajes y monte la cubierta superior y la base inferior. Durante el proceso, use las pinzas para ajustar la posición del resorte e instale su otro extremo en el pilar de la base.

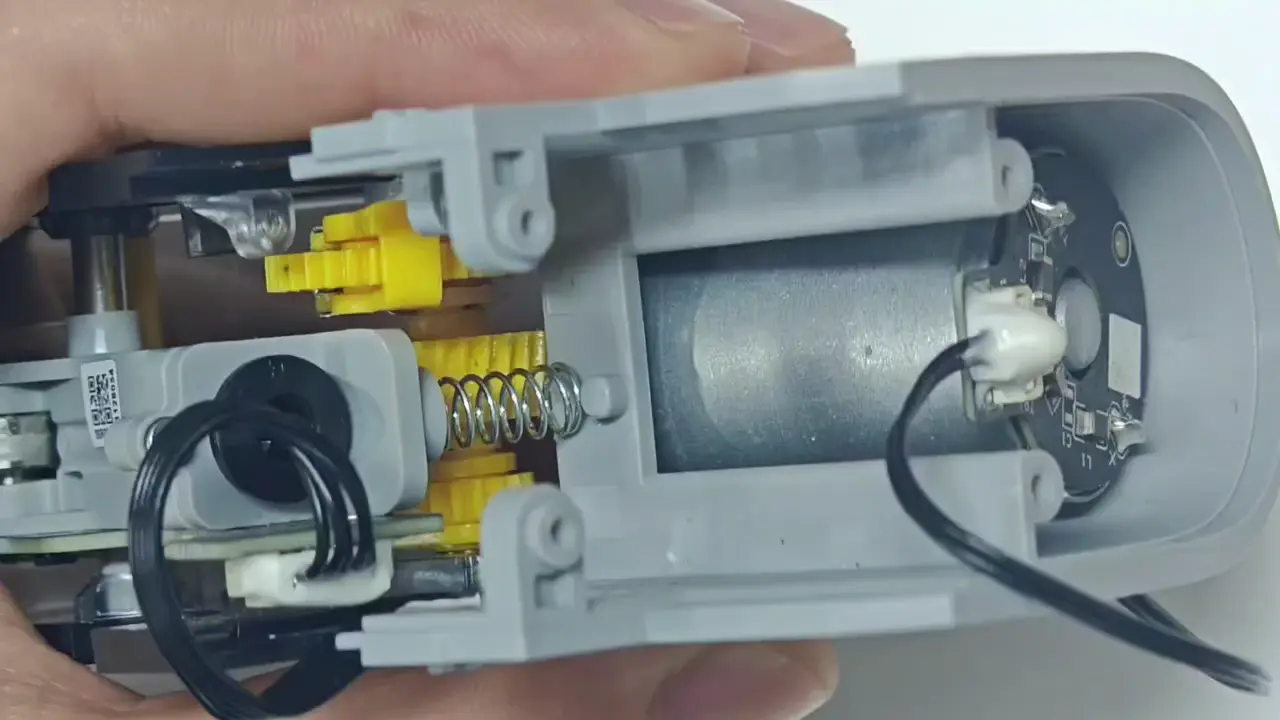

Paso 9 - Verifique la posición de los conjuntos de engranajes
Después de montar, verifique nuevamente la posición de los conjuntos de engranajes (debe ser como se muestra en las imágenes a continuación). Si las posiciones no son correctas, ajuste las posiciones de los conjuntos de engranajes y vuelva a montar la cubierta superior.
Paso 10 - Fije los tornillos
Fije 4 tornillos para asegurarlos, simplemente fije los tornillos en su lugar sin apretarlos con fuerza para evitar deslizamientos.
Paso 11 - Instale el alimentador de primera etapa en el AMS
Consulte los pasos 8 a 14 de Reemplazar el alimentador de primera etapa del AMS para conectar el tubo PTFE e instalar el alimentador de primera etapa en el AMS, y luego ensamble el AMS.
Cómo verificar la finalización/éxito

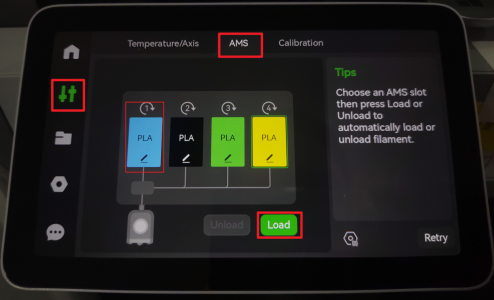

Conecte el AMS a la impresora y enciéndala. Cargue filamento en el slot donde reemplazó la unidad de embocadura del alimentador, haga clic en "Cargar" en la pantalla para iniciar la carga del filamento.
Por ejemplo, reemplazamos la unidad de embocadura del alimentador en el slot 1.

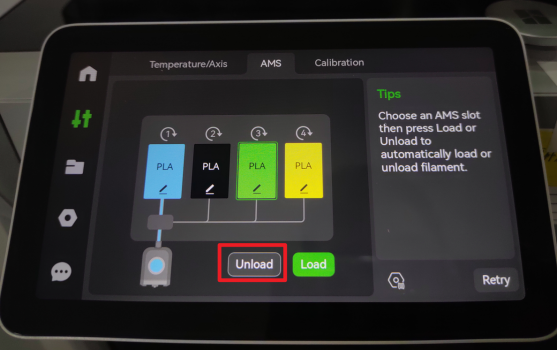

Luego haga clic en "Descargar" para descargar el filamento.
Repita el proceso de carga 3 veces. Si todas las funciones funcionan correctamente, el reemplazo se ha completado con éxito. De lo contrario, verifique las conexiones de los cables y los tubos de filamento. Si no se encuentra ningún error y persiste el problema, contacte al equipo de servicio para obtener asesoramiento.
