¿Qué es

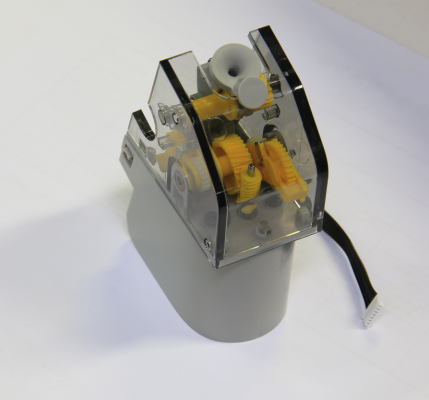

La unidad de alimentación AMS, como sugiere su nombre, es un dispositivo que proporciona la fuerza de impulsión a la unidad de alimentación AMS para alimentar el filamento, y existen cuatro unidades de alimentación AMS en una AMS.
Cuándo utilizar
Error en los engranajes o daño visible, o detección inestable del interruptor.
Herramientas y materiales necesarios
Llave Allen H1.5
Advertencia de seguridad y estado de la máquina antes de iniciar la operación
Apague el interruptor de la impresora y desconecte la conexión con la impresora.
Guía de operación
Paso 1 - (Desmontaje) Desconectar el tubo PTFE
Abra la cubierta AMS, presione el botón en el hub de filamento y extraiga el tubo PTFE.
Paso 2 - Retirar 2 tornillos
Retire 2 tornillos (BT3×8).
Paso 3 - Retirar el marco central

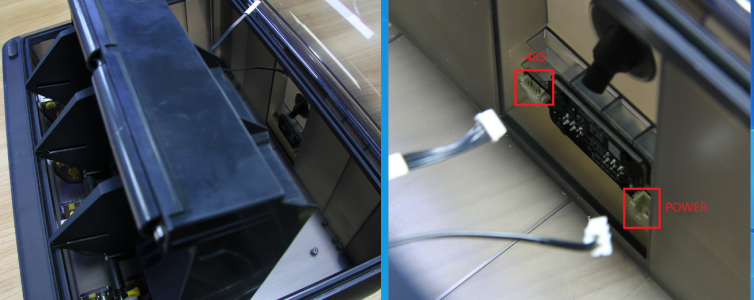

Gire el marco central hacia arriba, desconecte el cable Bambu Bus y el cable de alimentación, y retire el módulo del marco central.
Paso 4 - Retirar el conjunto de soporte activo AMS

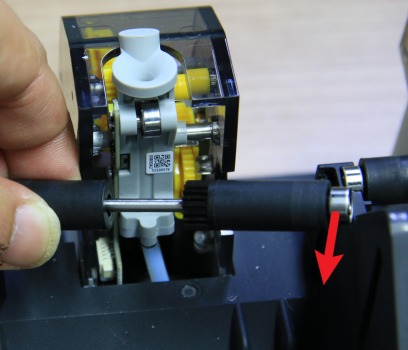

Retire el conjunto de soporte activo AMS.
Paso 5 - Desconectar cable y tubo
Desconecte el cable de la placa principal y el tubo PTFE del hub de filamento. Por ejemplo, si desea reemplazar la unidad de alimentación AMS en la ranura 1, desconecte el cable y tubo correspondientes.
Paso 6 - Retirar la unidad de alimentación AMS
Según la unidad de alimentación AMS que deba retirar, desenrosque los 4 tornillos de fijación (BT2×8) en su parte inferior, presione ambos lados de la unidad de alimentación AMS para retirarla.
Paso 7 - Desconectar el tubo PTFE

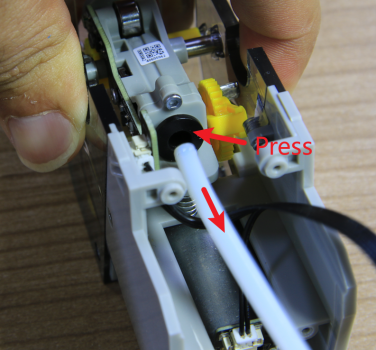

Desconecte el tubo PTFE.
Paso 8 - (Montaje) Conectar el tubo PTFE

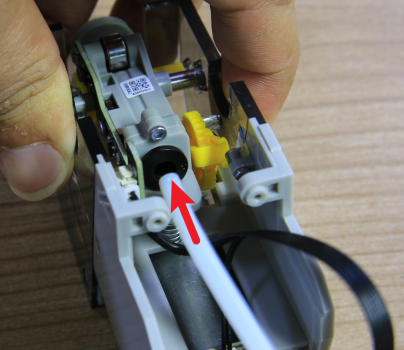

Conecte el tubo PTFE a la unidad de alimentación.
(Nota: La longitud del tubo para las unidades de alimentación en ranura 1 y 4 es de 230 mm; para las unidades de alimentación en ranura 2 y 3 es 195 mm).
Paso 9 - Instalar la unidad de alimentación AMS
Pase el cable y el tubo PTFE por el agujero del marco central, e instale la unidad de alimentación AMS en su posición, fijándola con 4 tornillos (BT2×8).
Paso 10 - Conectar cable y tubo PTFE
Conecte el cable y el tubo PTFE.
Conecte el cable a la placa principal y el tubo PTFE al hub de filamento. Por ejemplo, si instala la unidad de alimentación AMS en la ranura 1, utilice los conectores marcados con SLOT1.
Paso 11 - Instalar la unidad de manguito de impulsión AMS

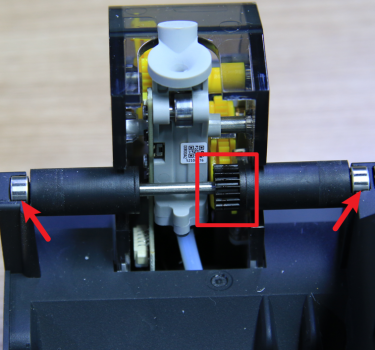

Instale la unidad de manguito de impulsión AMS.
Paso 12 - Instalar el marco central
Coloque el marco central en la carcasa AMS, conecte el cable Bambu Bus y el cable de alimentación.
Paso 13 - Fijar 2 tornillos
Instale el marco central en su posición y fije con 2 tornillos (BT3×8).
Paso 14 - Conectar el tubo PTFE
Verifique el soporte del tubo e inserte el tubo PTFE, intente extraerlo para asegurar que esté bien conectado.
Cómo verificar la finalización/éxito
Conecte el AMS a la impresora y encienda. Cargue el filamento en la ranura donde reemplazó la unidad de alimentación AMS, haga clic en "Cargar" en la pantalla para iniciar la carga del filamento.
Por ejemplo, reemplazamos la unidad de alimentación en la ranura 1
Luego haga clic en "Descargar" para descargar el filamento.
Repita el proceso de carga 3 veces. Si todo funciona correctamente, el reemplazo se ha completado con éxito. De lo contrario, verifique las conexiones de los cables y tubos de filamento. Si no se detecta ningún error y persiste el problema, contacte al equipo de servicio para obtener asesoramiento.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
