Motor del extrusor
El motor del extrusor, instalado en el cabezal, impulsa el movimiento del extrusor. Se trata de un motor paso a paso circular de serie 36.
Cuándo utilizar
- El motor está dañado y no puede funcionar.
- El equipo de postventa confirmó el fallo del motor del extrusor mediante análisis de registros.
Herramientas
- Nuevo motor del extrusor
- Llave hexagonal H2.0/H1.5
- Pegamento de silicona
Pegamento de silicona para referencia
Advertencia de seguridad
¡IMPORTANTE!
Es crucial apagar la impresora antes de realizar cualquier trabajo de mantenimiento, incluido el trabajo en los componentes electrónicos de la impresora y los cables del cabezal. Realizar tareas con la impresora encendida puede provocar un cortocircuito, causando daños electrónicos y riesgos de seguridad.
Durante el mantenimiento o solución de problemas, es posible que deba desmontar partes, incluido el hotend. Esto expone cables y componentes eléctricos que podrían cortocircuitar si entran en contacto entre sí, con otros metales o componentes electrónicos mientras la impresora sigue encendida. Esto puede causar daños en los componentes electrónicos de la impresora y problemas adicionales.
Por lo tanto, es crucial apagar la impresora y desconectarla de la fuente de alimentación antes de realizar cualquier mantenimiento. Esto evita cortocircuitos o daños en los componentes electrónicos de la impresora, garantizando un mantenimiento seguro y efectivo. Para cualquier duda o pregunta sobre la aplicación de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responder con rapidez y brindarle la asistencia necesaria.
Guía operativa
Paso 1 - Retirar el conjunto de la placa TH
Consulte el video sobre Reemplazar el conjunto de la placa TH para desmontar el cabezal y retirar el conjunto de la placa TH.
Paso 2 - Retirar el cable del LED LOGO
Retire el cable del LED LOGO.
Paso 3 - Retirar el micro lidar Bambu
Retire 2 tornillos con una llave hexagonal H1.5 y retire el conjunto del micro lidar.
Paso 4 - Retirar 8 tornillos
Retire 8 tornillos con una llave hexagonal H2.0 en secuencia.
Paso 5 - Retirar el conjunto de la carrocería frontal del cabezal
Retire el conjunto de la carrocería frontal del cabezal (con el extrusor) del cabezal.
Nota: Hay cuatro resortes unidos a la cubierta trasera del deslizador del cabezal en la posición superior de la manga de cobre para evitar que se caiga.
Paso 6 - Retirar el extrusor
Retire los 3 tornillos con una llave hexagonal H2.0 y retire el extrusor y el hotend.
Paso 7 - Retirar el motor del extrusor
Retire 2 tornillos con una llave hexagonal H2.0 y retire el motor del extrusor.
Paso 8 - Instalar el motor del extrusor
Instale el nuevo motor del extrusor en la carrocería frontal del deslizador del cabezal, asegurándose de que el cable del motor quede en la parte superior. Luego, fije el motor en su posición apretando 2 tornillos.
Paso 9 - Instalar el extrusor
Instale el extrusor y el hotend juntos en la carrocería frontal del deslizador del cabezal, y luego fíjelos con 3 tornillos.
Paso 10 - Instalar el conjunto de la carrocería frontal del cabezal
Antes de instalar, asegúrese de que los resortes estén posicionados correctamente y que ambas mangas de cobre estén insertadas en las ranuras correspondientes de la cubierta trasera del deslizador. Luego, instale cuidadosamente el conjunto de la carrocería frontal del deslizador, teniendo cuidado de no presionar contra el cable del motor.
Paso 11 - Fijar tornillos (4+4)
Fije los tornillos para asegurar el conjunto de la carrocería frontal del deslizador. Apretar los tornillos en el orden 1~8 según se muestra en la figura siguiente.
Paso 12 - Instalar el micro lidar Bambu
Instale el micro lidar Bambu debajo del cabezal y fíjelo con 2 tornillos.
Paso 13 - Instalar el cable del LED LOGO
Instale el cable del LED LOGO.
Paso 14 - Instalar el conjunto de la placa TH, ensamblar el cabezal
Consulte el video sobre Reemplazar el conjunto de la placa TH para instalar el conjunto de la placa TH y ensamblar el cabezal.
Para verificar la finalización/éxito
- Encienda la impresora.

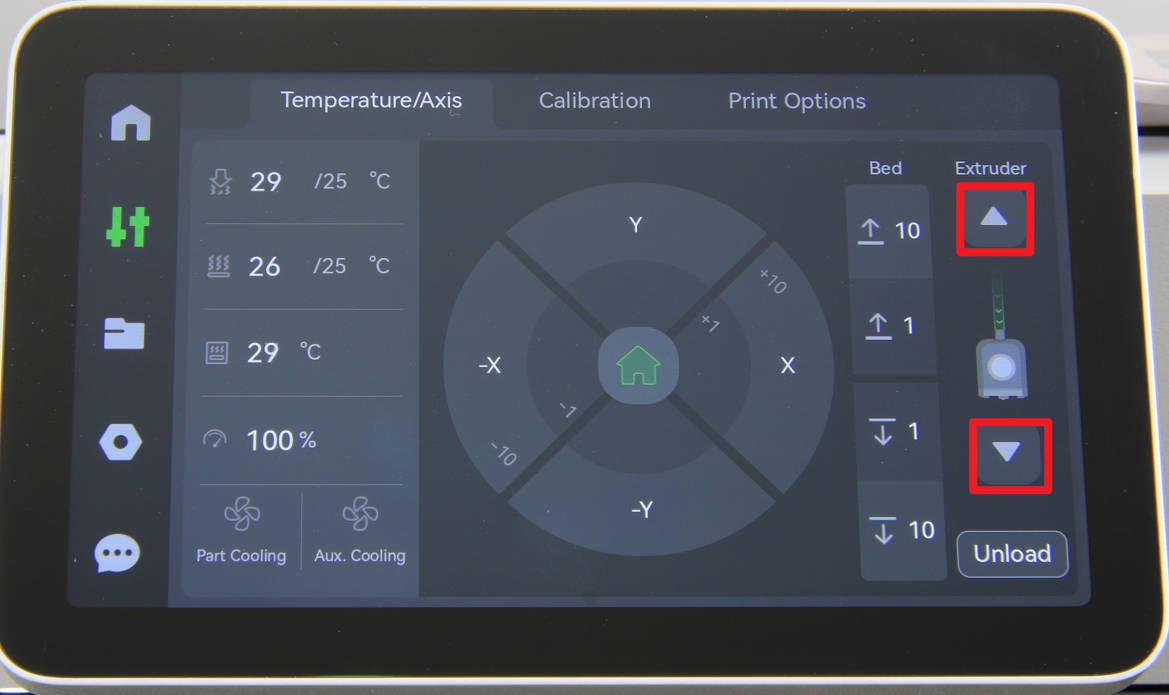

- Haga clic en el botón del extrusor en la pantalla para verificar que el motor pueda impulsar el extrusor según lo esperado.
- Ejecute una autoprueba y asegúrese de que no haya mensajes de error asociados al cabezal.
De lo contrario, verifique las conexiones e intente nuevamente. Si aún encuentra errores, contacte al equipo de soporte técnico para obtener asistencia adicional.
