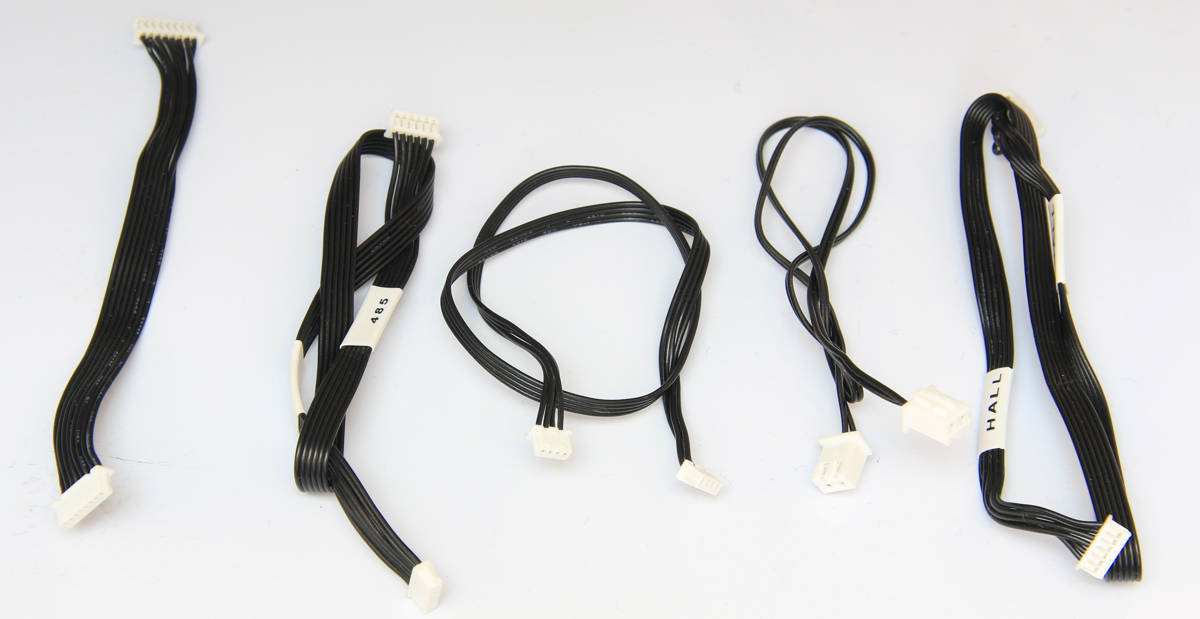

Paquete de cables AMS (5 en 1)

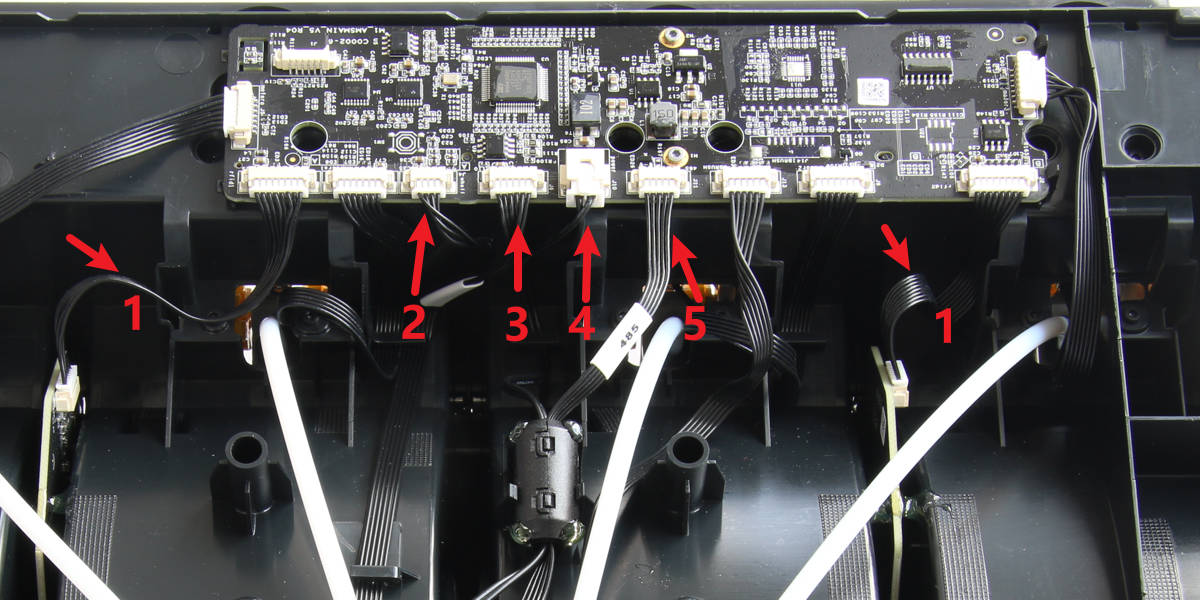

El paquete incluye 5 cables:
-
Cable de conexión de la placa RFID *1 (Solo 1 unidad)
-
Cable de conexión de la placa de medición de velocidad *1
-
Cable de conexión de la placa de selección de filamento *1
-
Cable de conexión de alimentación *1
-
Cable de conexión de bus 485 *1
Cuándo usarlo
Si un cable se daña durante el mantenimiento o se quema durante el uso normal, debe reemplazarse.
Herramientas y materiales necesarios
- Paquete de cables AMS
- Llave hexagonal H2.0
- Pinzas
Lista de tornillos
Advertencia de seguridad
¡IMPORTANTE!
Es crucial desconectar el AMS de la impresora antes de realizar cualquier trabajo de mantenimiento en el AMS y sus electrónicos. Dejar el AMS conectado durante estas tareas puede causar un cortocircuito, provocando daños adicionales en los componentes electrónicos y riesgos de seguridad.
Si tiene alguna preocupación o pregunta sobre la ejecución de esta guía, abra un nuevo ticket en nuestra Página de Soporte y haremos lo posible por responderle rápidamente y brindarle la asistencia que necesita.
Retirar e instalar el módulo de marco principal del AMS
Paso 1 (Retirar)-Retirar el tubo PTFE
Paso 2-Liberar el módulo de marco principal del AMS

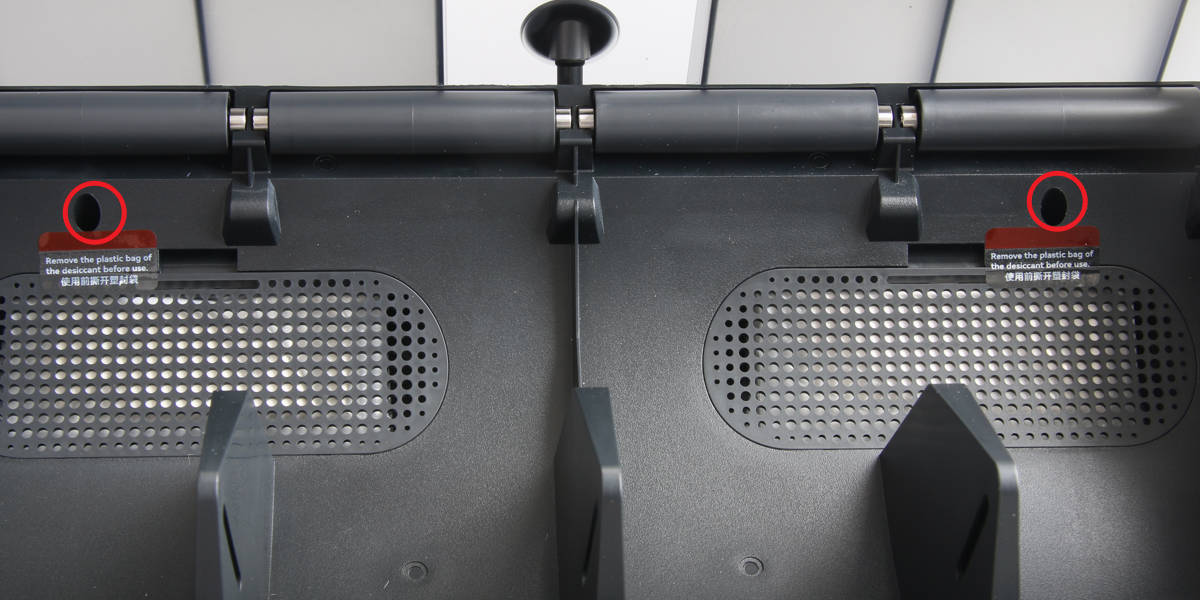

Retire los 2 tornillos A que fijan el marco principal del AMS.
Paso 3-Retirar el módulo de marco principal del AMS
Paso 4 (Instalar)-Conectar el cable de alimentación y el cable de bus 485
Paso 5-Instalar el módulo de marco principal del AMS
Paso 6-Conectar el tubo PTFE
Reemplazar el cable RFID

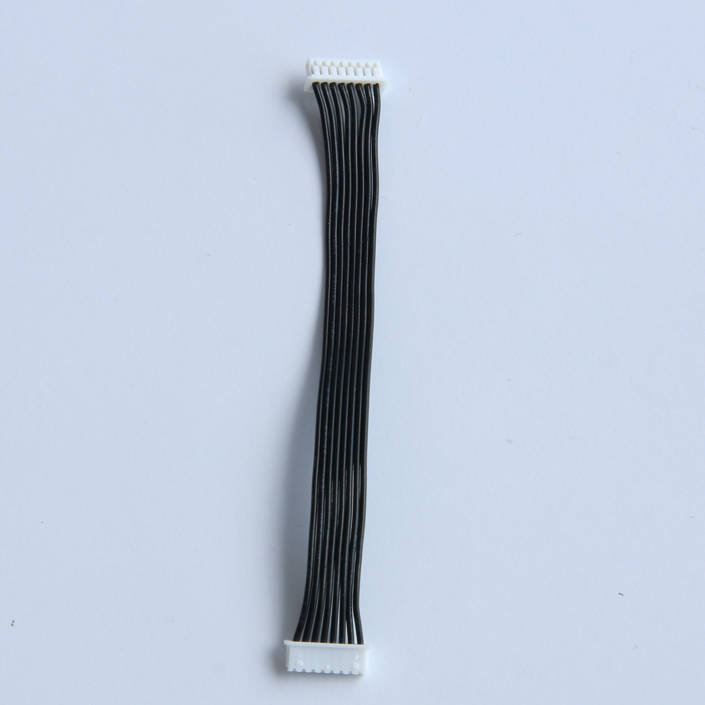

cable RFID
Paso 1-Desconectar el cable RFID
Paso 2-Conectar el cable RFID
Reemplazar el cable de alimentación y el cable de bus 485

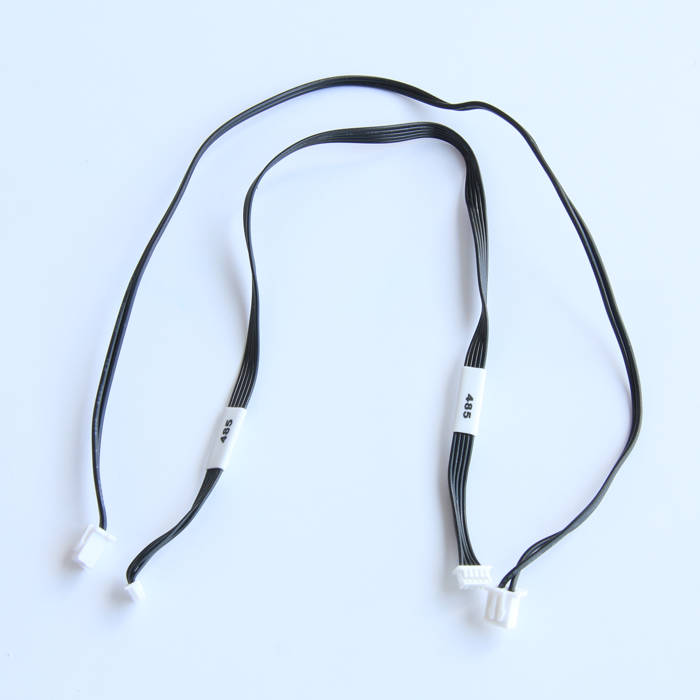

2PIN es el cable de alimentación, 5PIN es el cable de bus 485
Paso 1-Desconectar los cables
Paso 2-Quitar los cables
Paso 3-Conectar los cables

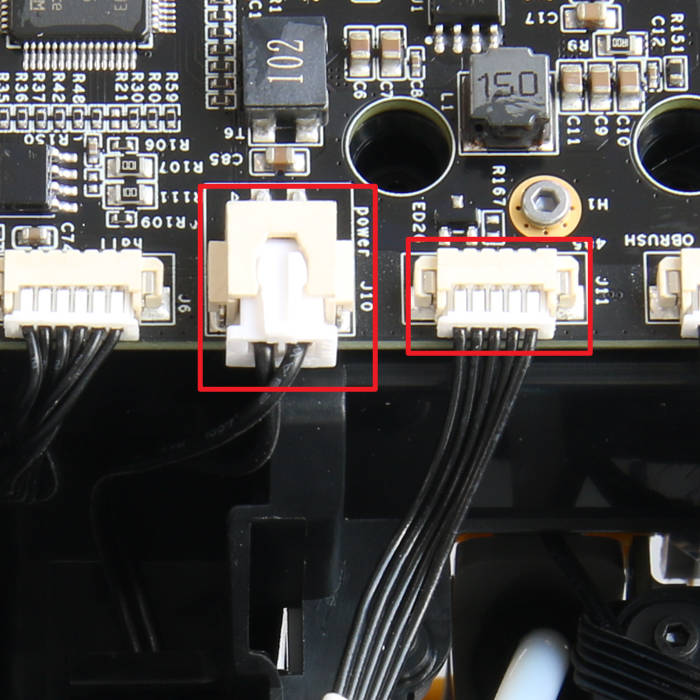

Conectar el cable de alimentación y el cable de bus 485 a los conectores correspondientes de la placa principal del AMS
Paso 4-Instalar el anillo magnético
Reemplazar el cable de conexión de la placa de selección de filamento y la placa de medición de velocidad

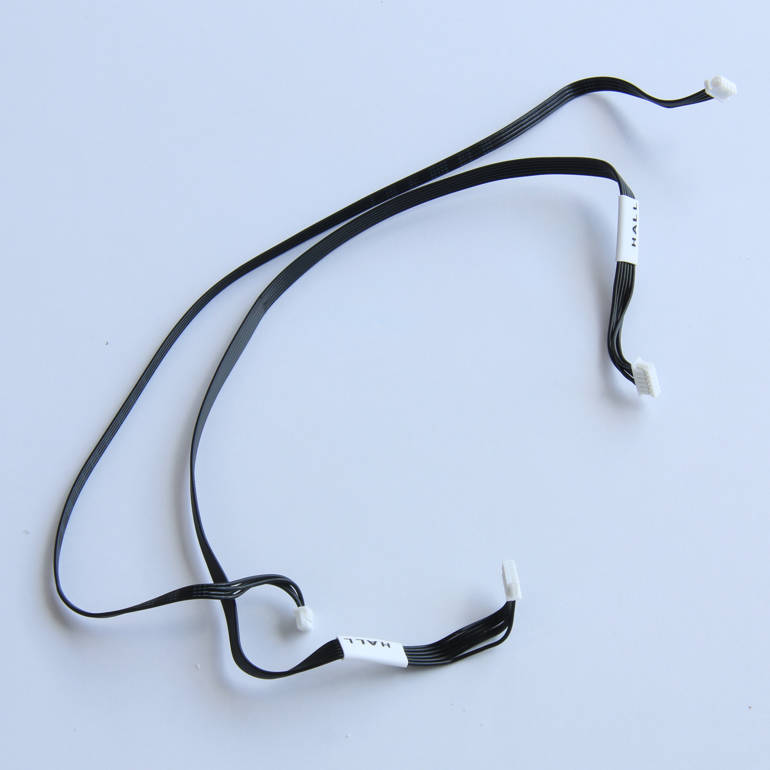

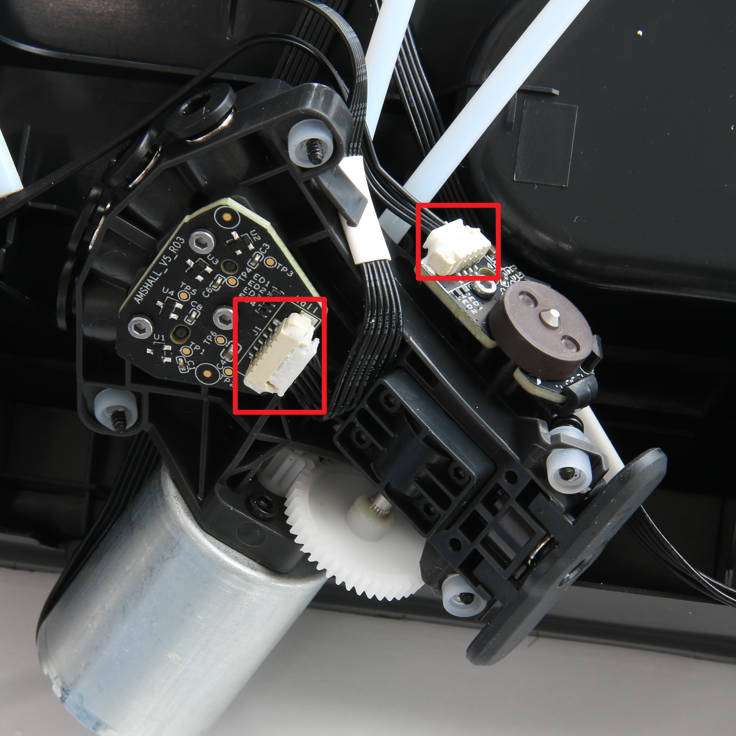

El cable exterior es para la placa de medición de velocidad, mientras que el marcado "HALL" es para la placa de selección de filamento.
Paso 1-Desconectar de la placa principal
Paso 2-Quitar el hub de filamentos
Paso 3-Quitar los cables
Utilizar pinzas para quitar el exceso de pegamento de silicona de los conectores, luego desconectar los 2 cables y quitarlos.
Paso 4-Conectar los cables al hub de filamentos
Paso 5-Instalar el hub de filamentos
Paso 6-Conectar los cables y los tubos PTFE
Cómo verificar la finalización/éxito

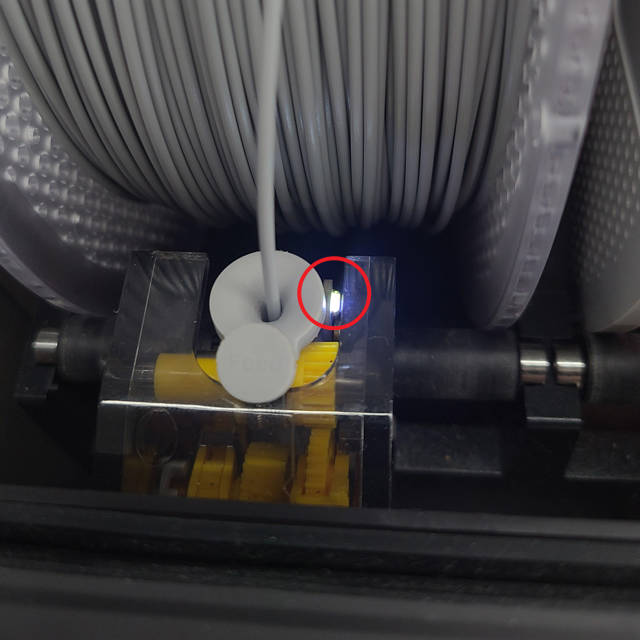

- Conectar el AMS a la impresora y encender la impresora para suministrar energía al AMS. La luz indicadora del alimentador de la primera etapa debe iluminarse, indicando un suministro de energía normal.

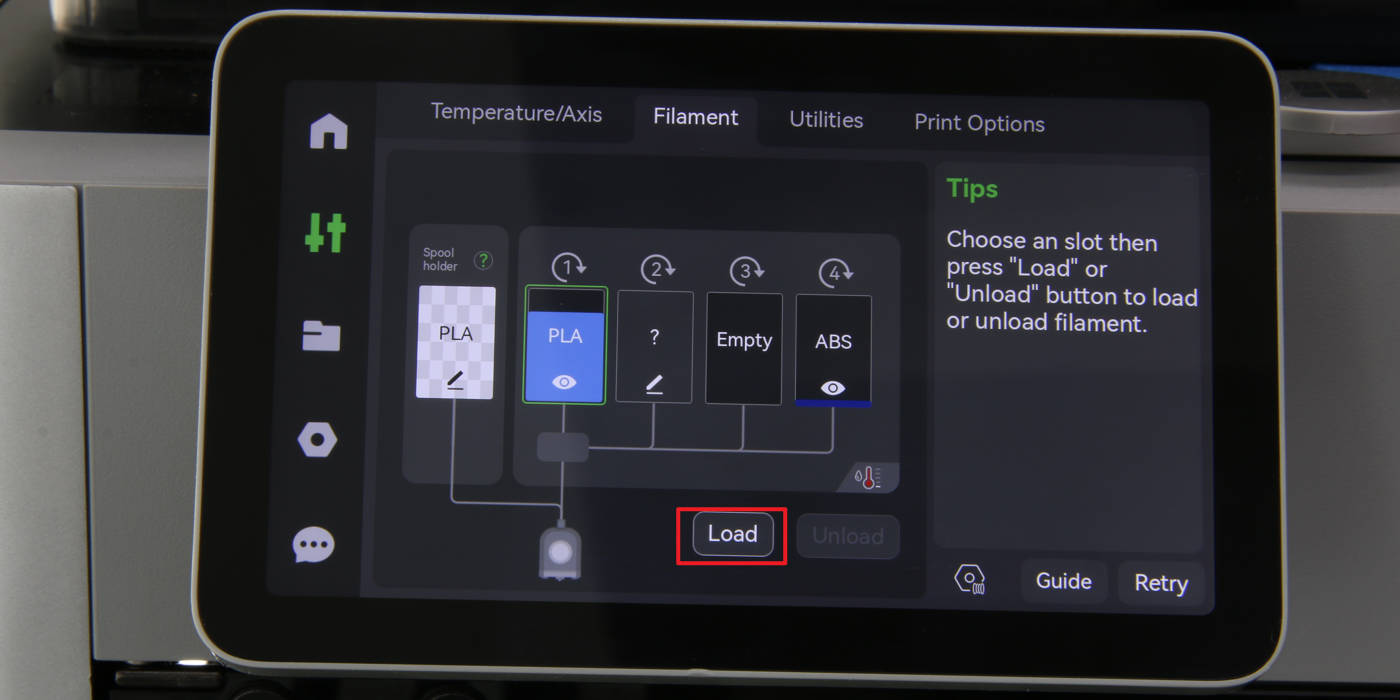

- Cargar un filamento con un chip RFID y asegurarse de que el AMS reconozca correctamente el filamento. Hacer clic en "Cargar" para alimentar el filamento y confirmar que el AMS entregue con éxito el filamento al extrusor.
De lo contrario, revisar los pasos realizados, verificar las conexiones y intentarlo nuevamente. Si los problemas persisten, contactar al equipo de soporte técnico para obtener asistencia adicional.
Paso de calibración después del procedimiento
No se requiere calibración adicional.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos ponerse en contacto con el equipo de soporte técnico antes de iniciar la operación. Haremos lo posible por responder con prontitud y brindar la asistencia que necesite. Haga clic aquí para abrir un nuevo ticket en nuestra Página de Soporte.
