Modelos de impresoras aplicables
X1 Series
¿Cuándo utilizar?
Cuando se detecte un ruido anormal proveniente del ventilador regulador de temperatura de cámara, tras evaluación por parte del servicio al cliente, se determine que es necesario instalar un imán para reparar el problema.
Herramientas y materiales necesarios
- Un imán (Por favor contactar al servicio postventa)
- Llave Allen H1.5 y H2.0
- Pinzas
Advertencia de seguridad
Importante! Antes de iniciar la operación, asegúrese de que la máquina esté apagada. Si está conectado el AMS, es necesario retirar primero el tubo PTFE y el buffer de filamento.
Guía de video
Guía de instalación
Retirar la cubierta trasera
- Afloje los tornillos en la parte trasera de la impresora. En total son 14 tornillos que deben aflojarse—10 en la primera imagen y 4 en la segunda imagen, como se indica a continuación.
- Retire el acoplador del tubo PTFE.
- Para retirar la cubierta trasera, comience tirando del lado izquierdo para evitar interferencias con el puerto de tensión de la correa izquierda, luego proceda al lado derecho. Empuje la salida del tubo PTFE hacia adentro para liberarla de la cubierta.
Instalar el imán

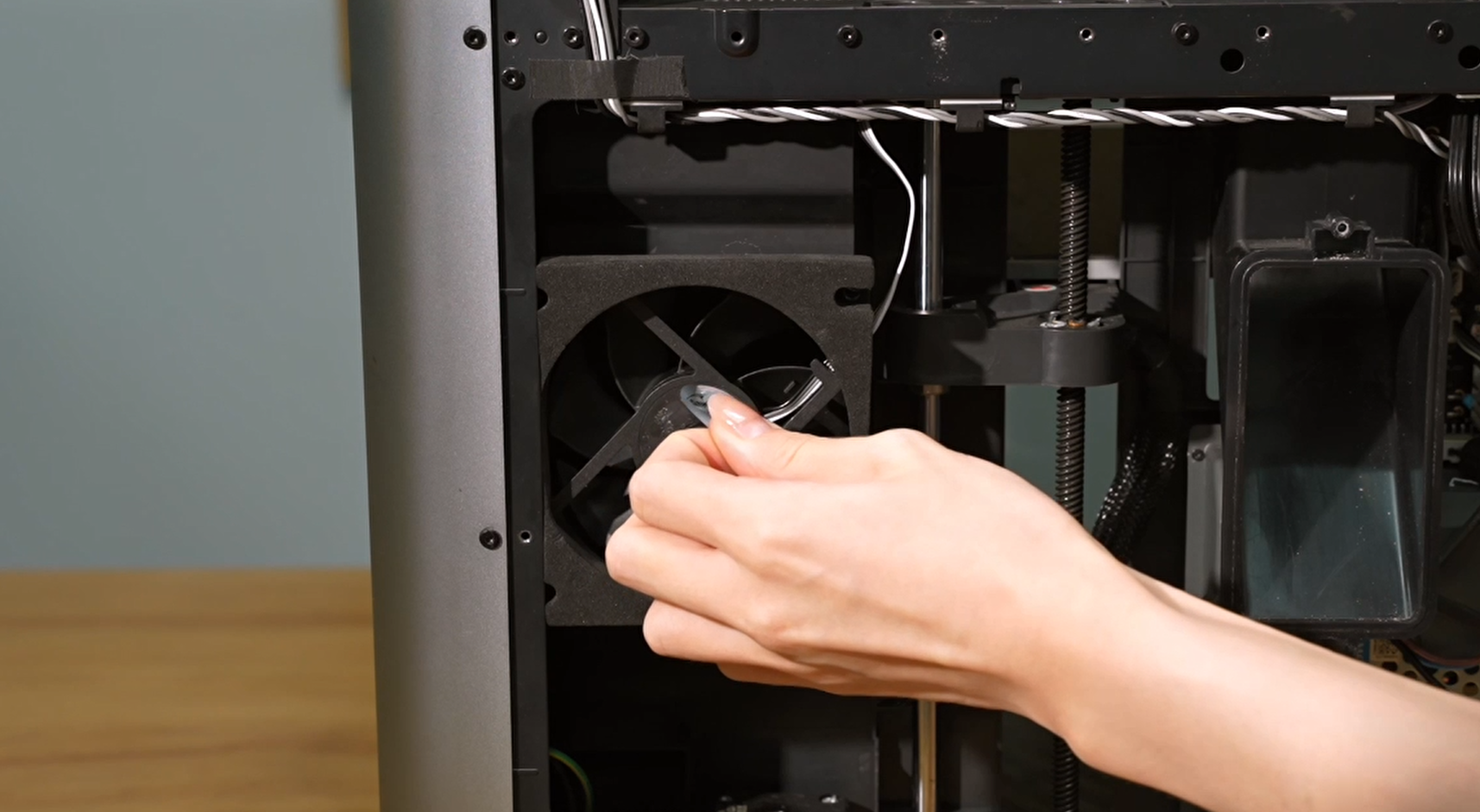

- Retire la etiqueta del centro del ventilador.
- Retire la etiqueta de la nueva espuma y el imán.

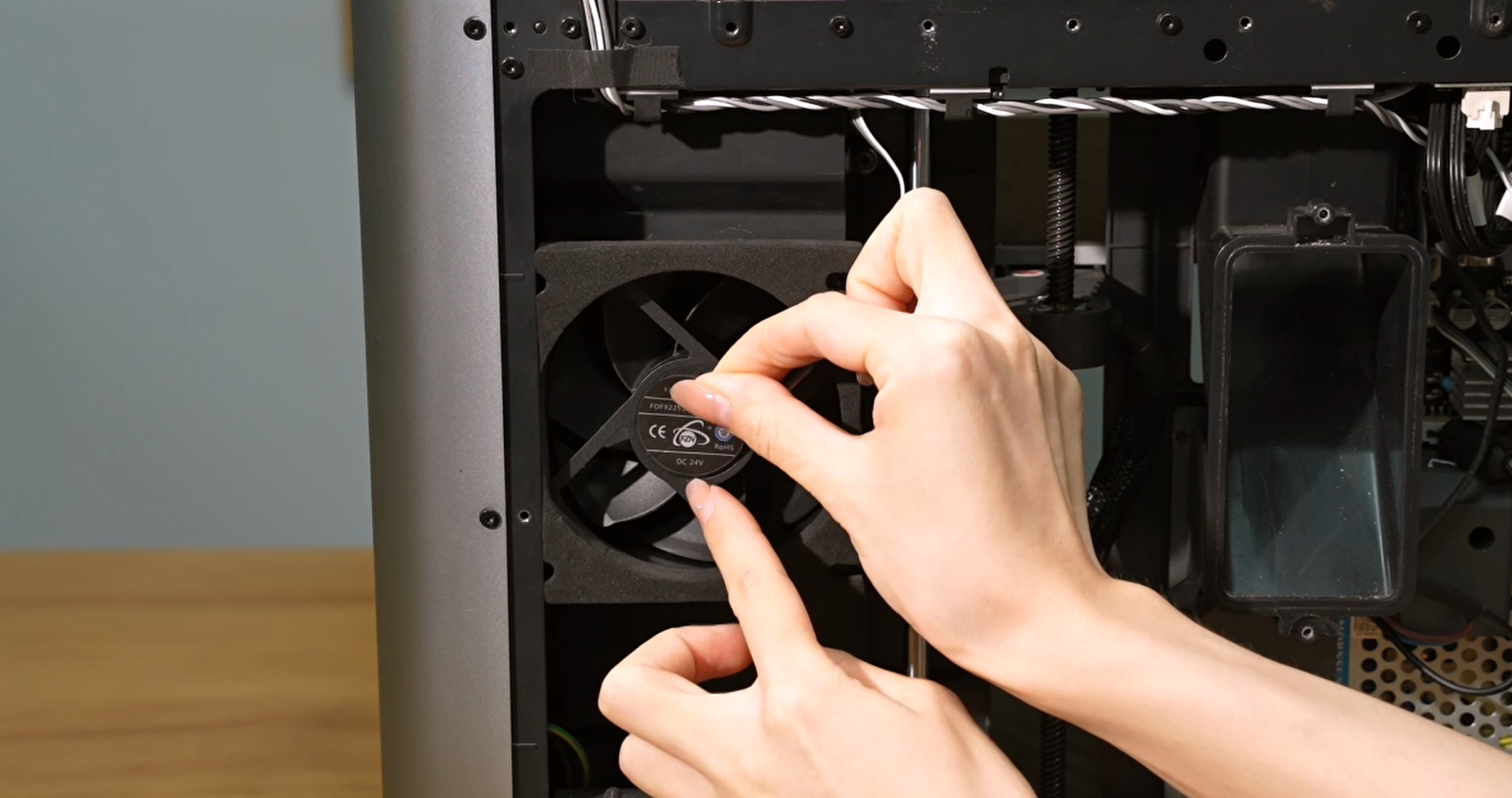

- Fije la nueva espuma y el imán en el centro del ventilador.
Instalar la cubierta trasera
- Comience pasando por el soporte del tubo, luego asegure el lado derecho de la cubierta trasera más allá del tensador de correa derecho, como se muestra a continuación. A continuación, asegúrelo más allá del tensador de correa izquierdo.
- Vuelva a colocar los tornillos de la cubierta trasera, prestando atención a los diferentes tipos de tornillos (10 y 4) como se señaló anteriormente.
Nota: Si esto no funciona, reemplazar el ventilador podría ser una solución. Haga clic en Guía de reemplazo del ventilador regulador de temperatura de cámara para obtener más información relacionada.
Notas finales
Esperamos que la guía detallada proporcionada haya sido útil e informativa.
Para garantizar una ejecución segura y efectiva, si tiene alguna preocupación o pregunta sobre el proceso descrito en este artículo, recomendamos enviar un ticket técnico respecto a su problema. Incluya una imagen o video que ilustre el problema, así como cualquier información adicional relacionada con su consulta.
