Nota: Actualice el firmware de H2D o H2C a la versión más reciente. Se espera que H2S libere soporte de firmware relevante en abril.
Esta página utiliza la máquina H2D como ejemplo. La operación para H2C es la misma.
Introducción al Mecanizado de Superficies Curvas

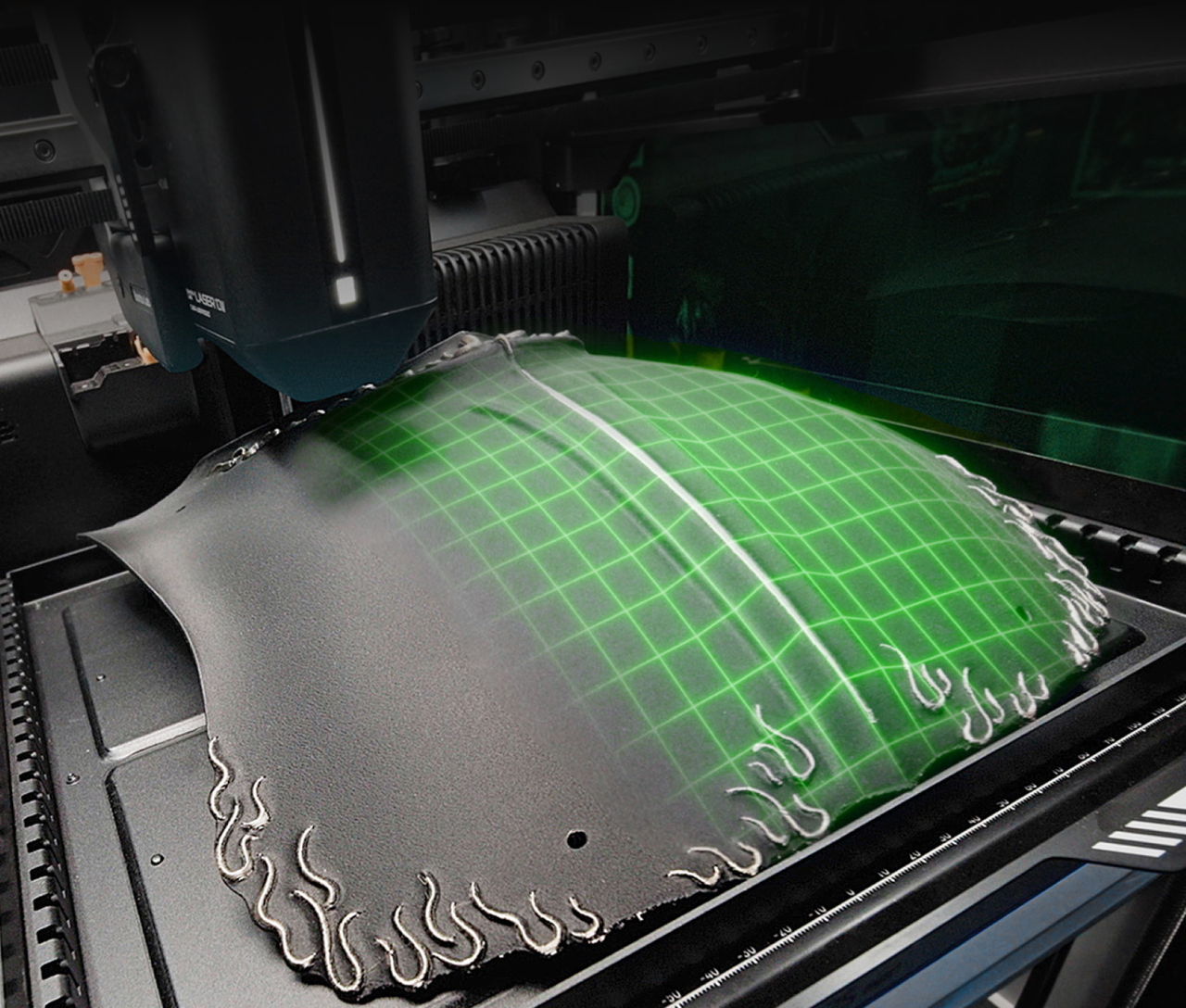

El Mecanizado de Superficies Curvas es una función avanzada de la impresora 3D Bambu H2D. Mediante el uso de un módulo láser de alta precisión y una sonda de altura láser integrada, permite grabar patrones en objetos curvos tridimensionales. A diferencia del grabado láser tradicional en superficies planas, la función de Mecanizado de Superficies Curvas de H2D mide automáticamente la forma de la superficie del objeto y ajusta la trayectoria láser, asegurando que el punto láser permanezca enfocado en la superficie curva durante el grabado.

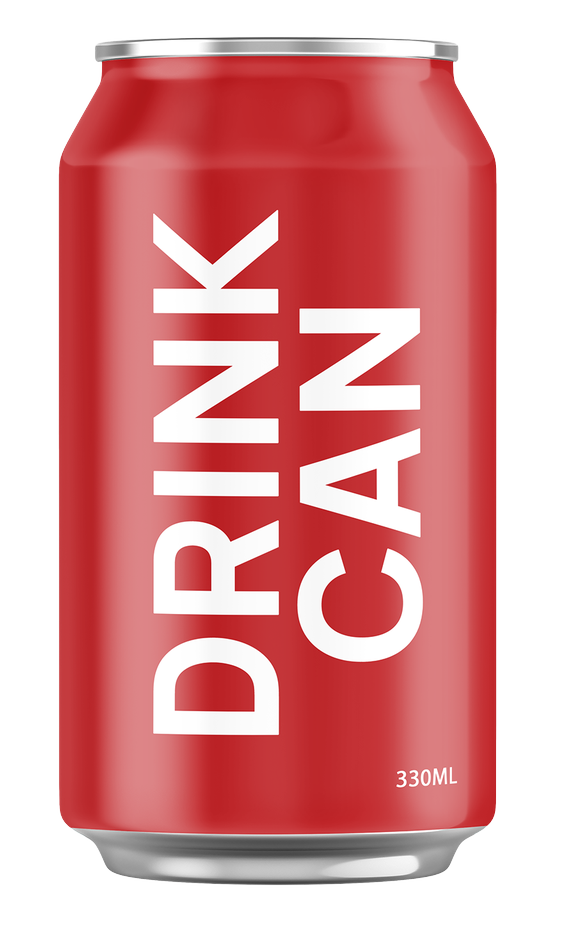

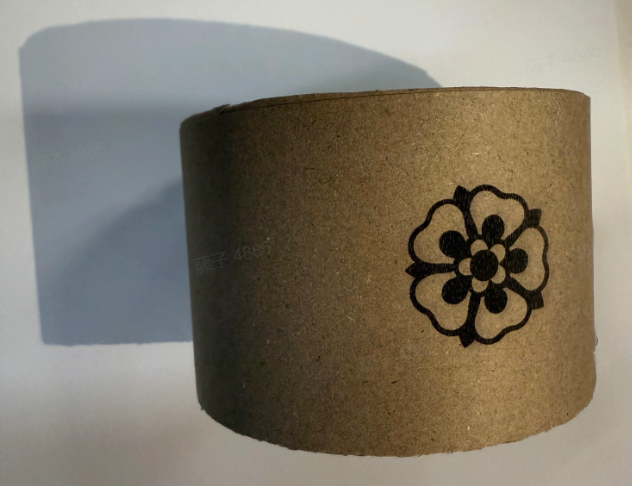

Aplicaciones típicas: Grabar texto o patrones en objetos curvos del día a día (como latas de refresco, botellas térmicas y vajilla), o marcar números de serie en artículos como mangos de herramientas.
Su navegador no admite la etiqueta de video.
Requisito de firmware: Versión de firmware H2D no inferior a 01.02.00.00.
Requisitos de Material para el Mecanizado de Superficies Curvas
Antes de mecanizar objetos curvos, asegúrese de que la forma y superficie del material cumplan con los siguientes requisitos:
Características de Superficie
- Debe ser una superficie curva suave sin variaciones bruscas (diferencia máxima de altura soportada: 15 mm)
- El ángulo tangente en cualquier punto de la superficie curva respecto al plano horizontal debe ser ≤ 40°
Limitaciones Geométricas
- Discontinuidades de altura (ej.: objetos con pasos)
- Esquinas agudas / chanfrados internos (algunas áreas no pueden ser escaneadas por el láser)
No soportado: discontinuidades de altura, esquinas agudas y chanfrados internos.

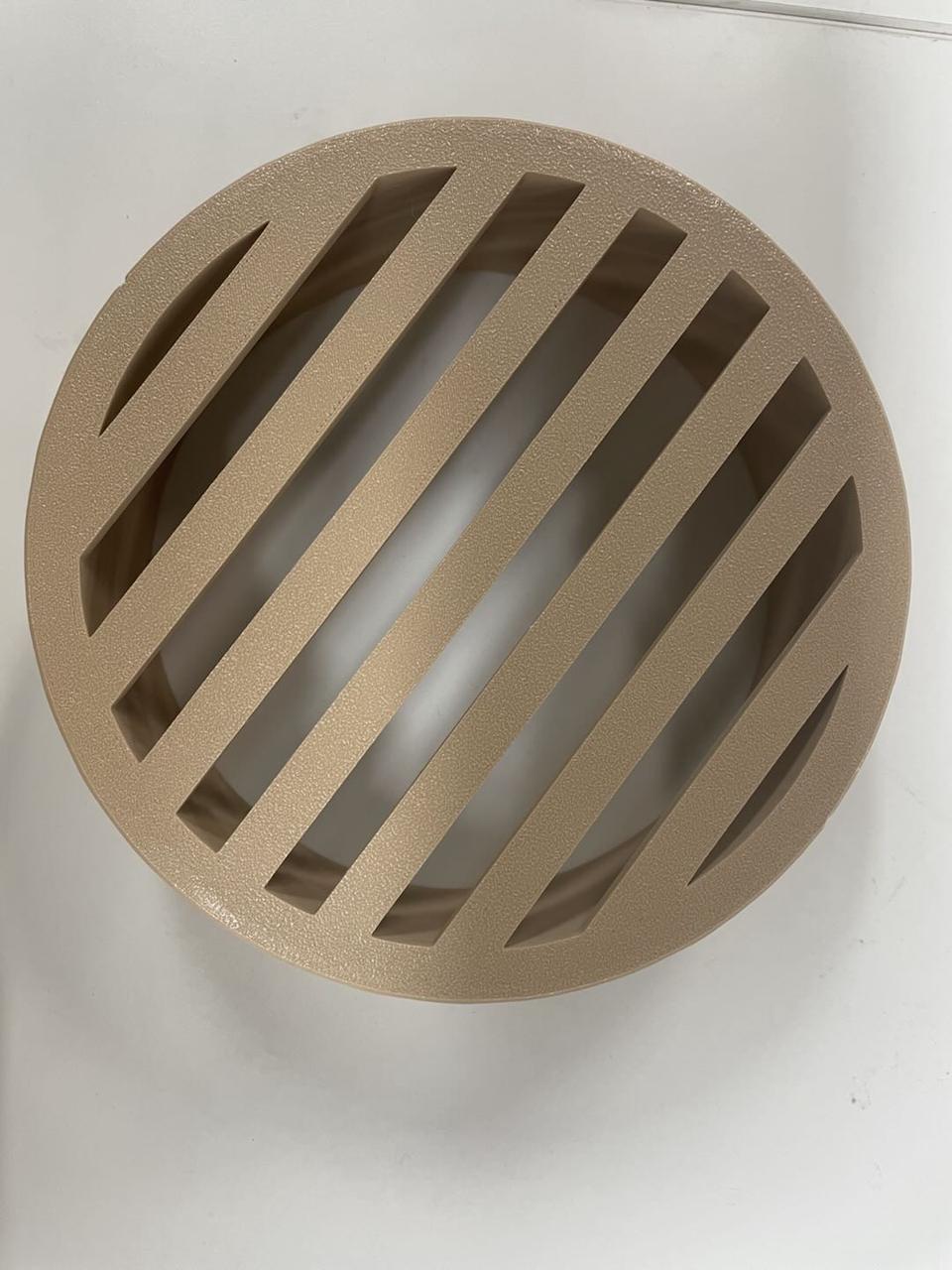

- Estructuras huecas (inestables para escanear y grabar)
Limitaciones de Material
-
Materiales transparentes (como vidrio ordinario, acrílico transparente) y materiales reflectantes de alto brillo (ej.: metales pulidos, espejos) no son compatibles.
La sonda de altura láser puede generar ruido o lecturas anormales al escanear estos materiales. Si es necesario usar dichos materiales, verifique cuidadosamente los resultados del escaneo. Si se detectan anomalías, no prosiga con el mecanizado para evitar dañar el material. -
Límites de tamaño: Si el objeto es pequeño (sección transversal menor a 3 cm × 3 cm), se recomienda colocarlo sobre una placa plana con mayor área superficial o elevarlo (altura > 2 cm) antes de grabar. El material debe ser opaco y no reflectante para evitar que el escáner capture la base láser y el paquete de rejilla circundantes durante el proceso de escaneo. En estos casos, asegure firmemente el objeto pequeño en la placa para evitar movimiento durante la operación de la máquina, lo que podría afectar la calidad del grabado.
Flujo de Trabajo para el Mecanizado de Superficies Curvas
1. Agregar Patrón y Seleccionar Modo de Procesamiento
- Importe o cree el patrón deseado en la página de diseño de Bambu Suite (admite SVG, PNG, etc.) y seleccione Línea Láser, Relleno Láser o Imagen Láser como tipo de proceso.
- Ingrese en la Página Make, y en el modo de procesamiento, elija Mecanizado de Superficies Curvas.
2. Imágenes y Medición de Superficie
Nota: Después de colocar el objeto y completar el escaneo fotográfico, no mueva el objeto impreso ni la cama caliente, ya que esto podría dañar componentes internos de la impresora.
Preparación

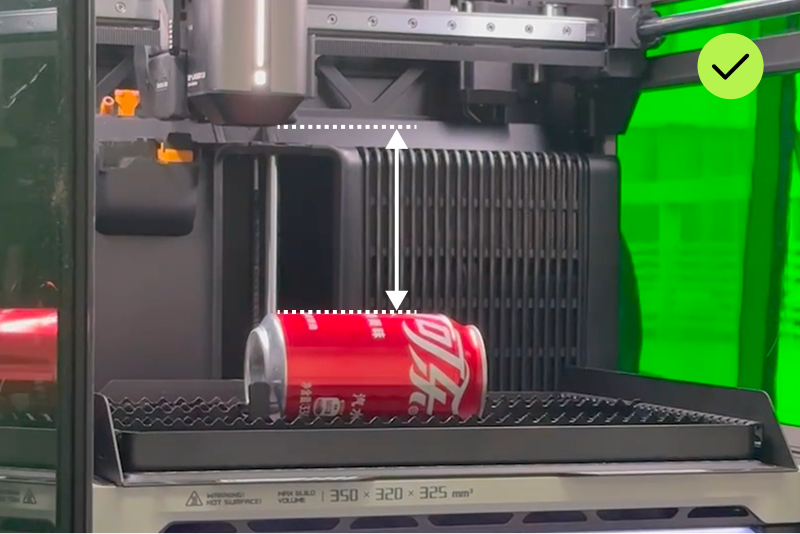

- Asegúrese de que el punto más alto del material no exceda la altura del módulo láser H2D (para evitar colisiones).
- El trabajo debe colocarse establemente en el centro de la placa de impresión para evitar vibraciones.
- Solo debe colocarse un trabajo dentro de la cámara.
Imagen con Cámara de Vista de Pájaro

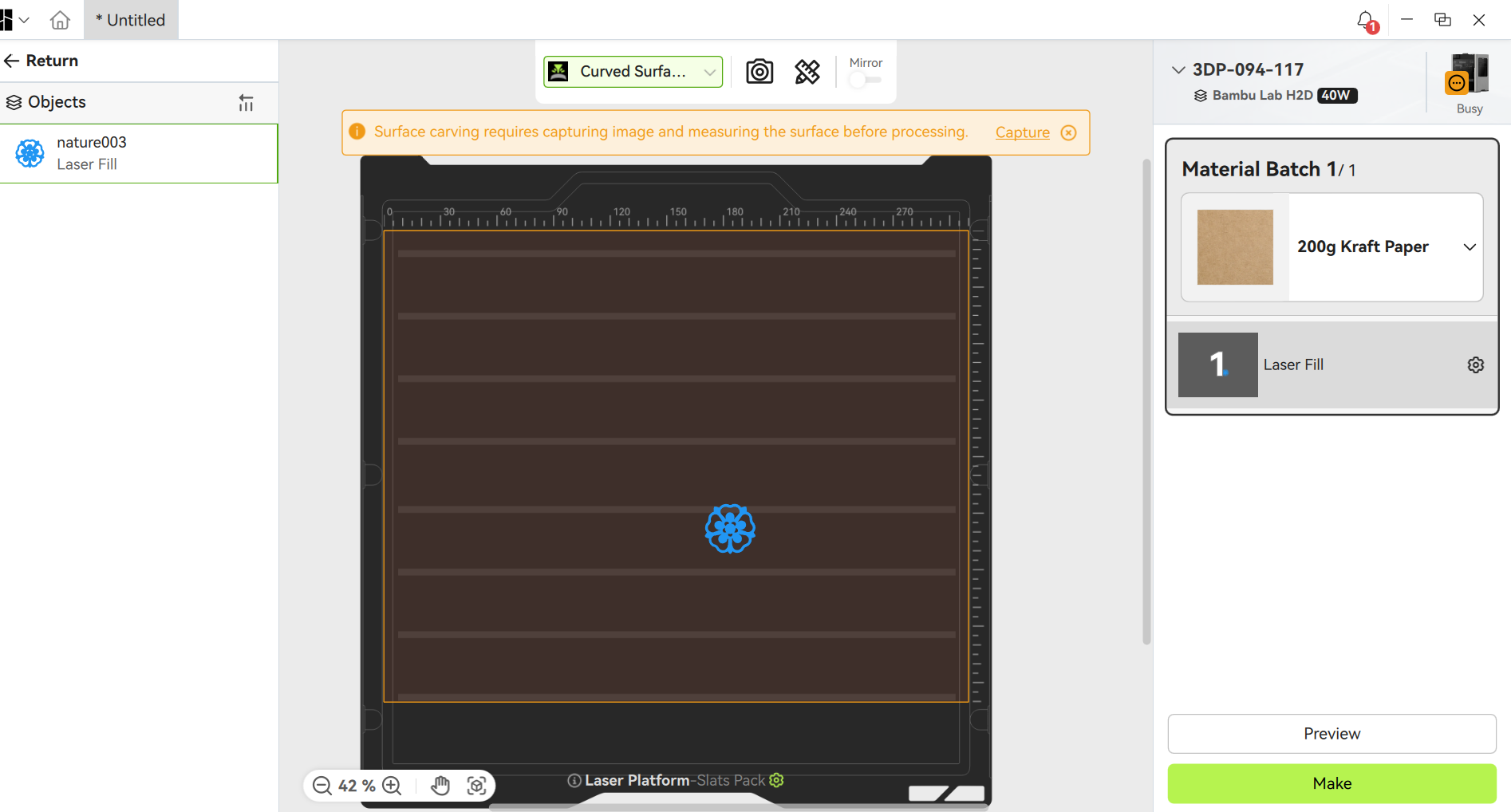

- Haga clic en “Capturar Imagen”. La cámara de vista de pájaro H2D capturará la superficie del objeto, asegurando que el contorno quede completamente capturado.
- Antes de medir la superficie, debe tomarse una foto para obtener la imagen del plano de procesamiento, que se usará para seleccionar el área de medición.
Medición de Superficie Curva
- Haga clic en “Medir Superficie Curva”, luego seleccione el área a medir según las indicaciones del software.
(Se recomienda seleccionar una región ligeramente mayor que la superficie del objeto. Solo se admite una región de medición. Si la selección es incorrecta, vuelva a seleccionar y medir.)
No apague la impresora ni permita que la computadora entre en modo de suspensión durante la medición.

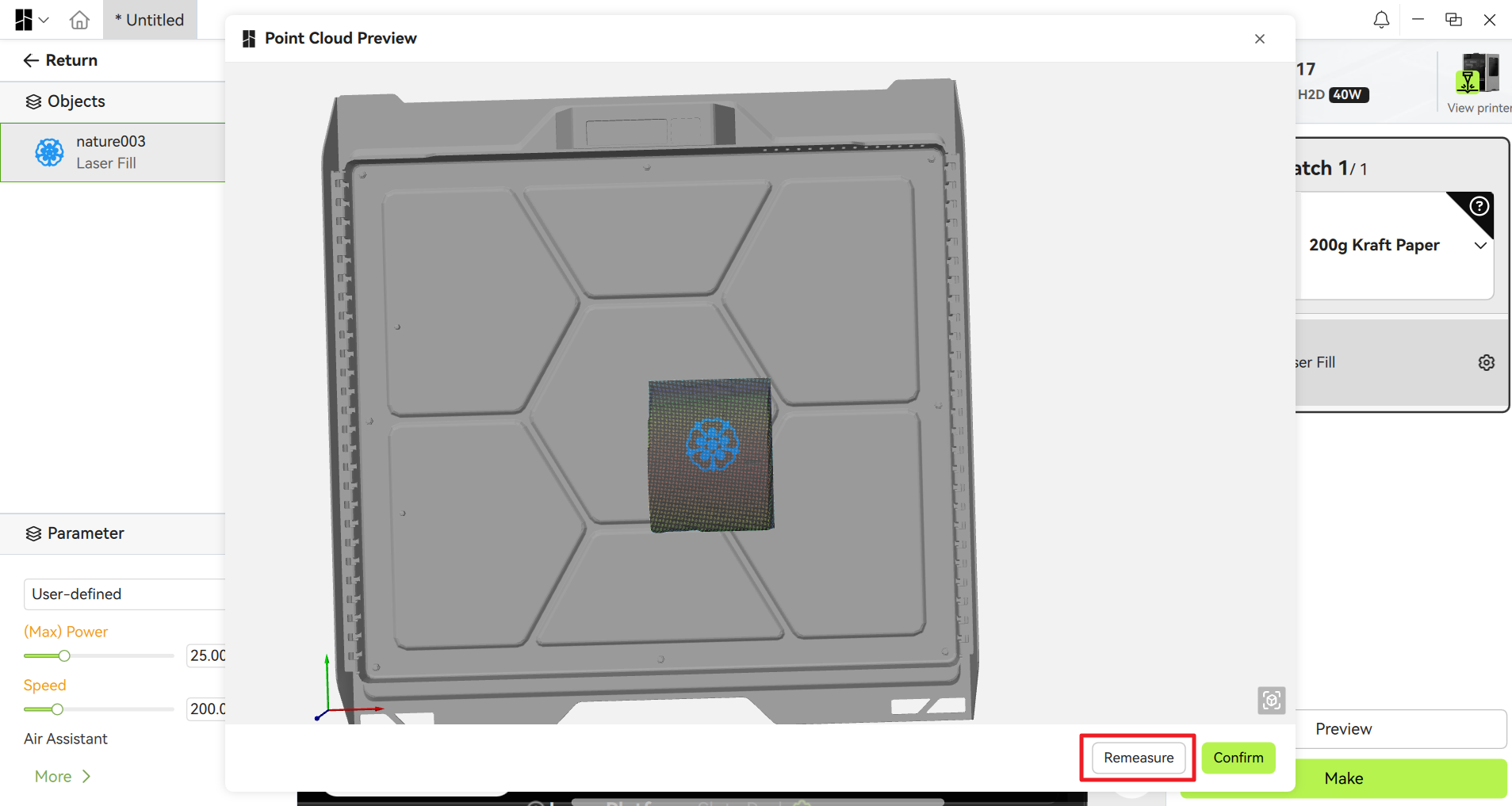

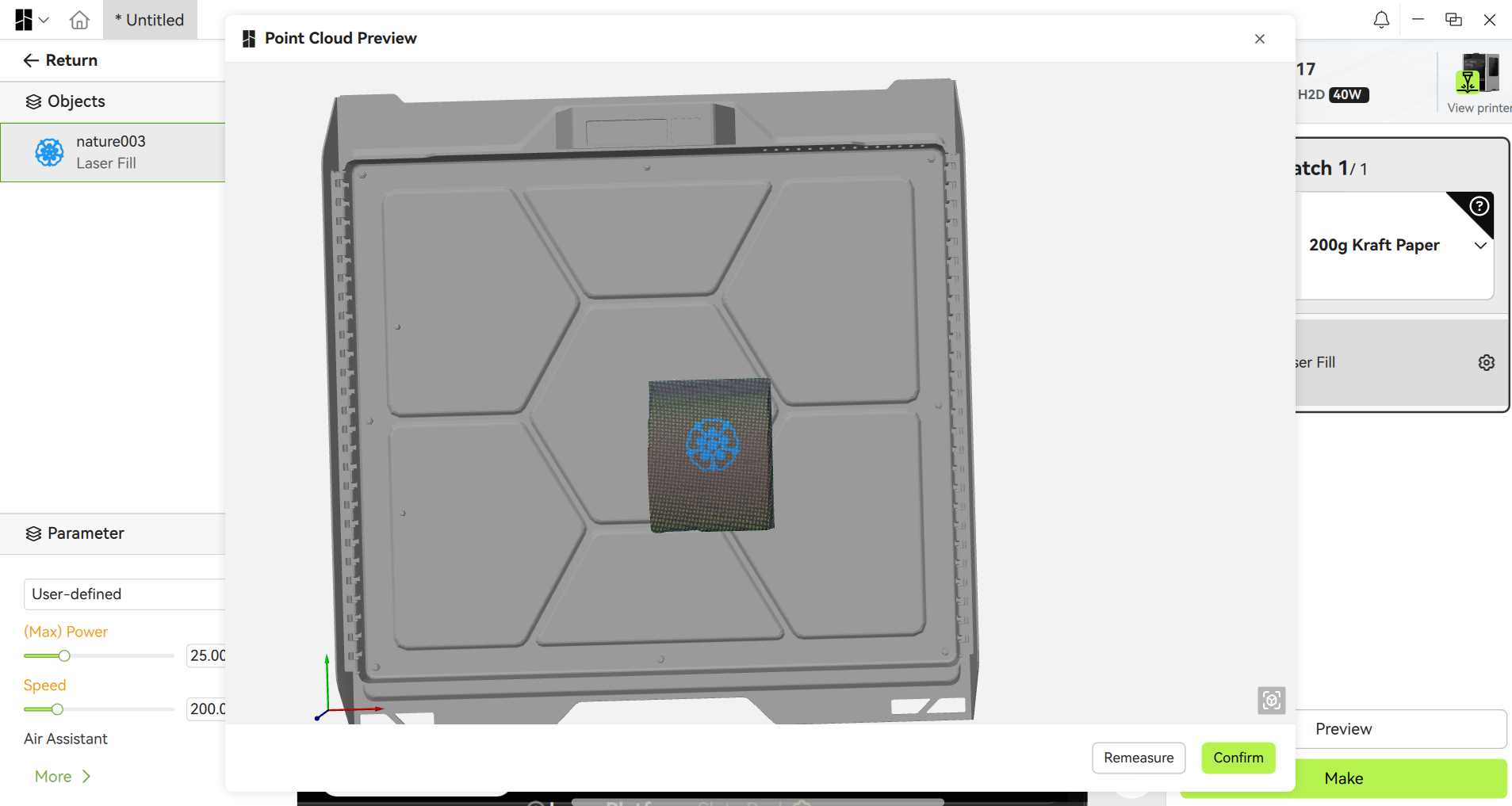

- El H2D utiliza su sonda de altura láser para modelar con alta precisión la superficie. Una vez generados los datos de nube de puntos, se puede previsualizar el contorno 3D del objeto.
- Para rescannear, espere a que la cama caliente deje de moverse, luego haga clic en “Re-medir”, regrese a la página de medición y seleccione nuevamente la región.
3. Configuración de Mecanizado

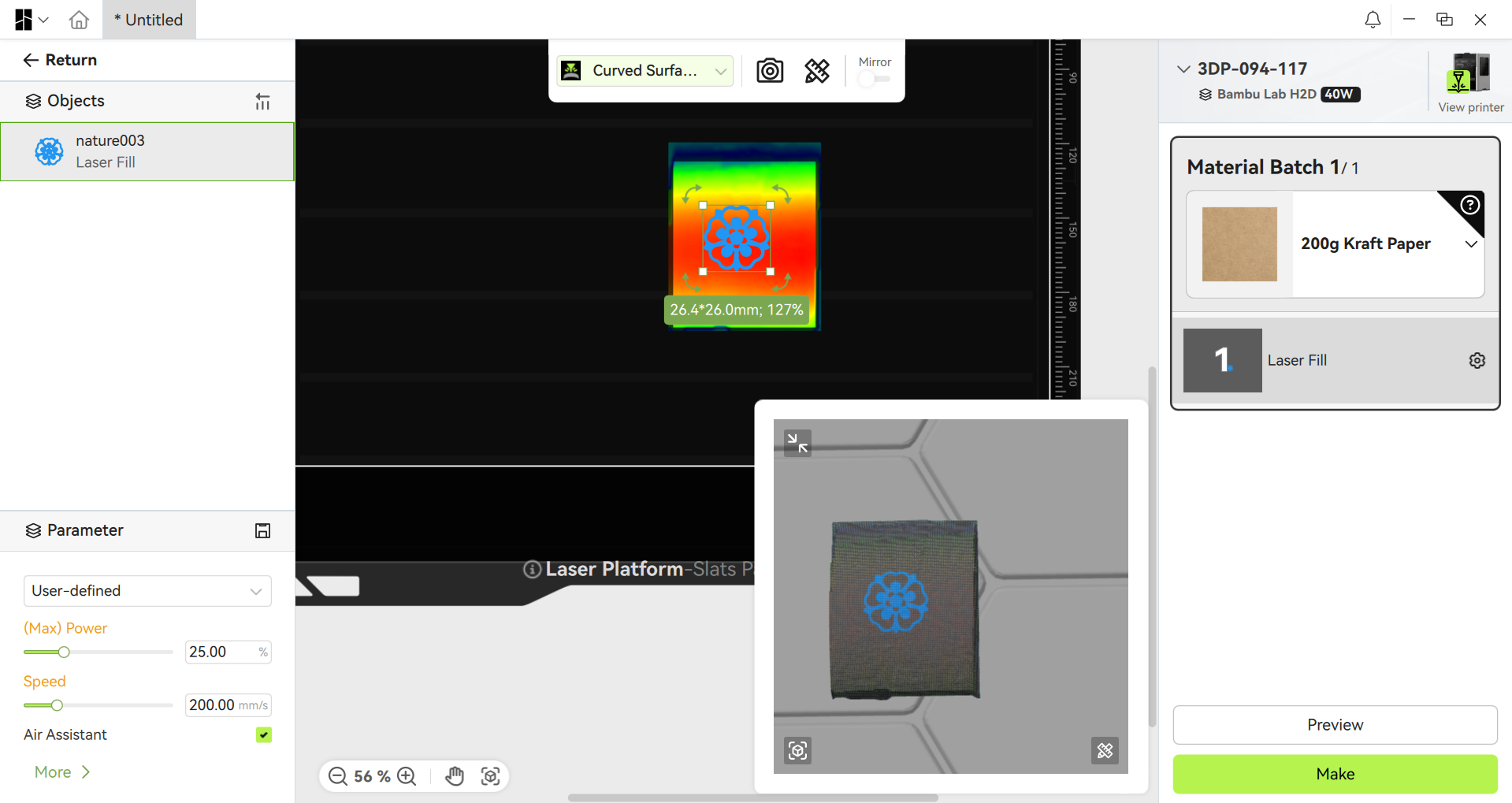

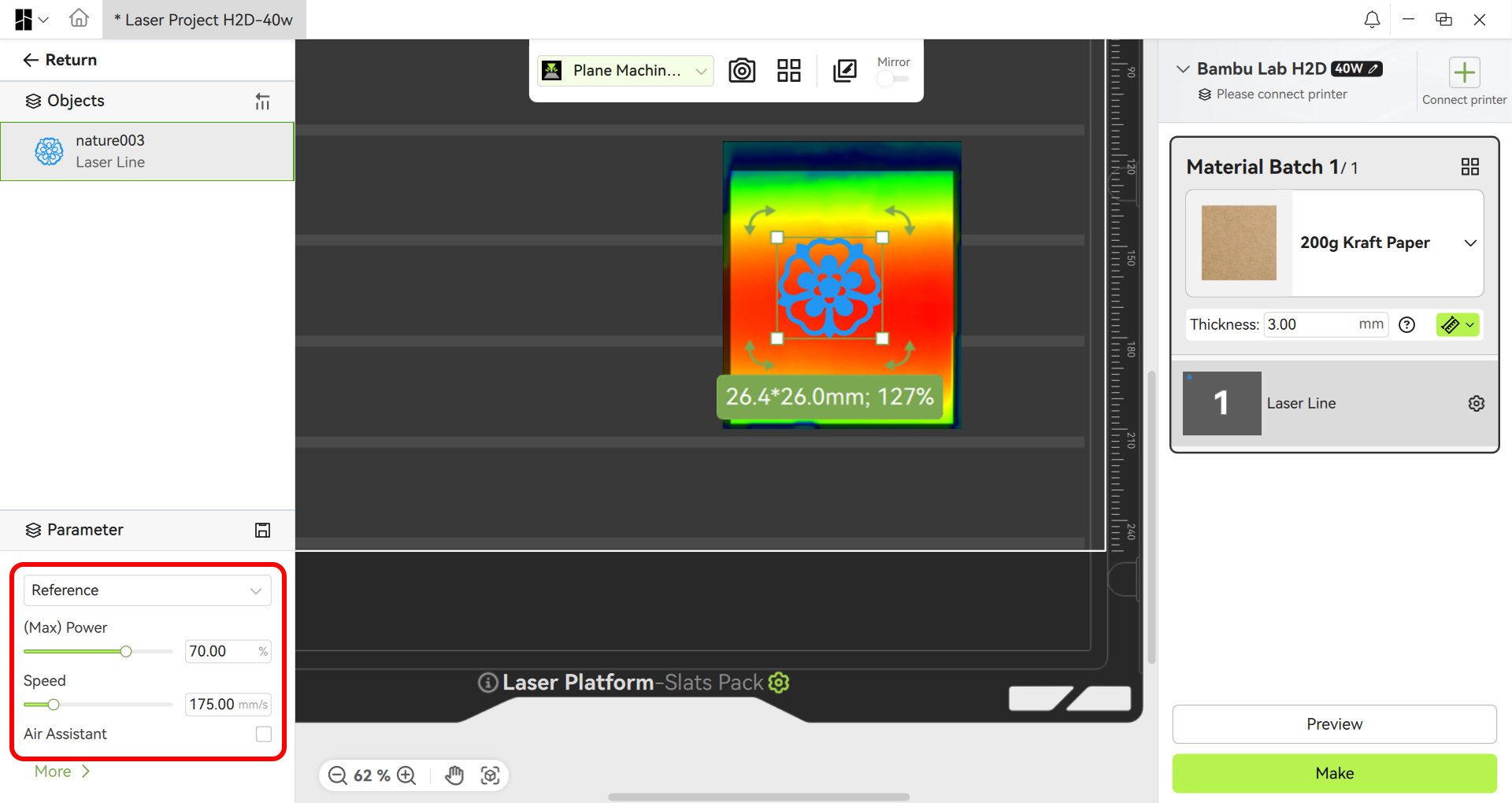

- En la página de preparación, alinee el patrón con el área de nube de puntos. La previsualización ayuda a visualizar la colocación y efecto del patrón en la superficie curva.
- En el panel de material, seleccione el material y configure potencia láser, velocidad y pasadas (se recomienda probar parámetros previamente).

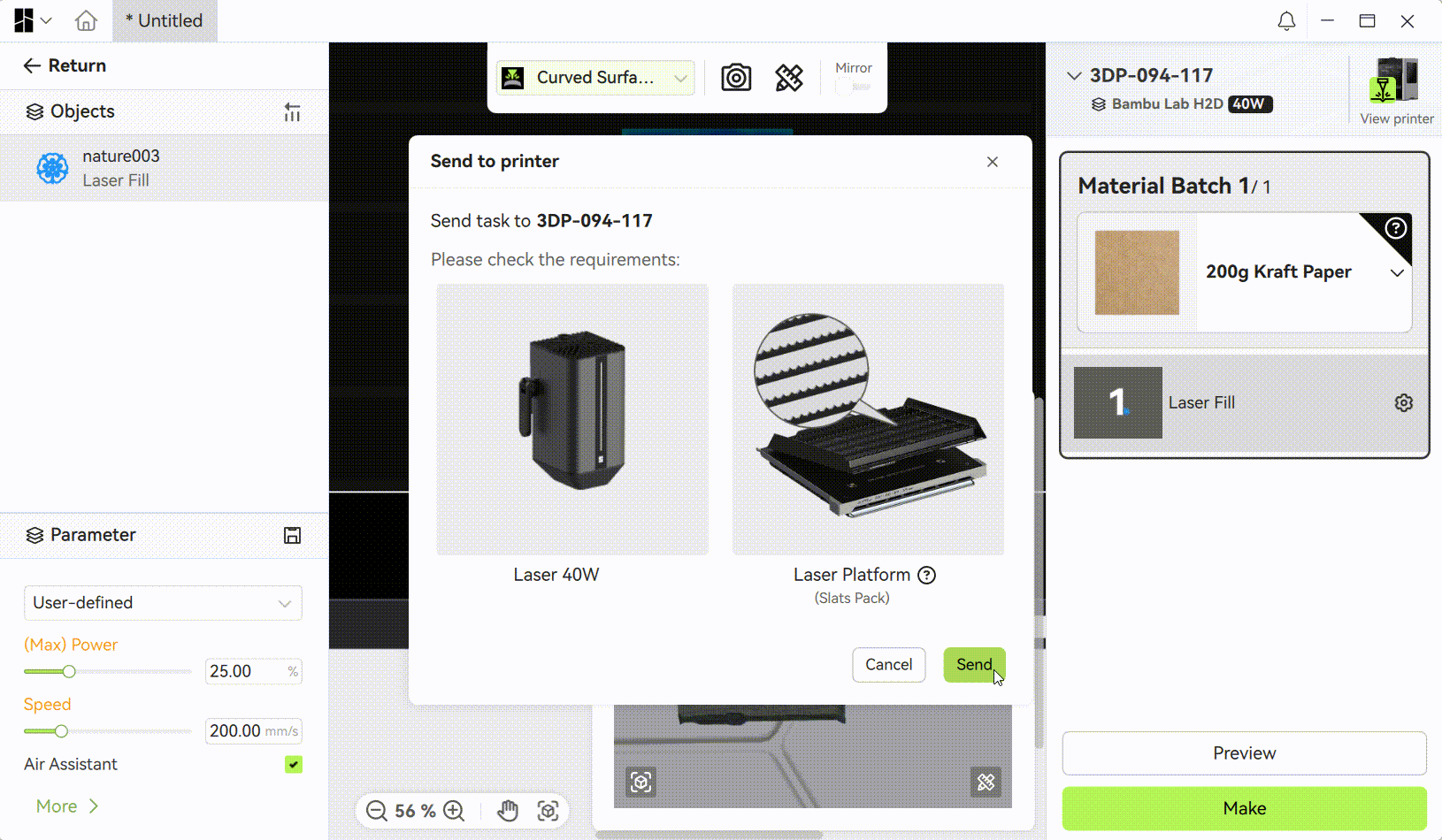

- Haga clic en “Make”. El software enviará el trabajo a la impresora y comenzará el grabado.
4. Verificar Resultados del Grabado
Después del mecanizado, inspeccione la claridad y conformidad superficial del patrón grabado. Si no es satisfactorio, ajuste los parámetros y repita el escaneo y grabado.
Notas para el Mecanizado de Superficies Curvas
Colocación de Material
- Coloque el trabajo en el centro de la placa de impresión para evitar puntos ciegos en el escaneo. Rango de punto ciego para la sonda de altura láser: dentro de ~6 cm desde el borde izquierdo y ~4 cm desde la puerta frontal no pueden escanearse. Evite colocar materiales en estas áreas, ya que no pueden medirse.
-
La altura del trabajo debe ser < 240 mm.
-
Antes de tomar fotos, el cabezal se moverá al área del conducto de purga. Para evitar colisiones, después de colocar el material, asegúrese de que el módulo láser esté posicionado por encima del punto más alto del material para garantizar la seguridad del mecanizado.
- La superficie a escanear debe enfrentar la puerta frontal. De lo contrario, el láser podría quedar bloqueado, resultando en un escaneo incompleto.
Ajuste de Parámetros
Dado que el Mecanizado de Superficies Curvas suele involucrar materiales no estándar, no se proporcionan parámetros fijos oficiales. Recomendamos:
- Comience probando con parámetros del material oficial más cercano (ej.: use parámetros de lata de refresco para mecanizar metal).
- Si los parámetros oficiales son insuficientes, utilice piezas de desecho para probar múltiples combinaciones de parámetros.

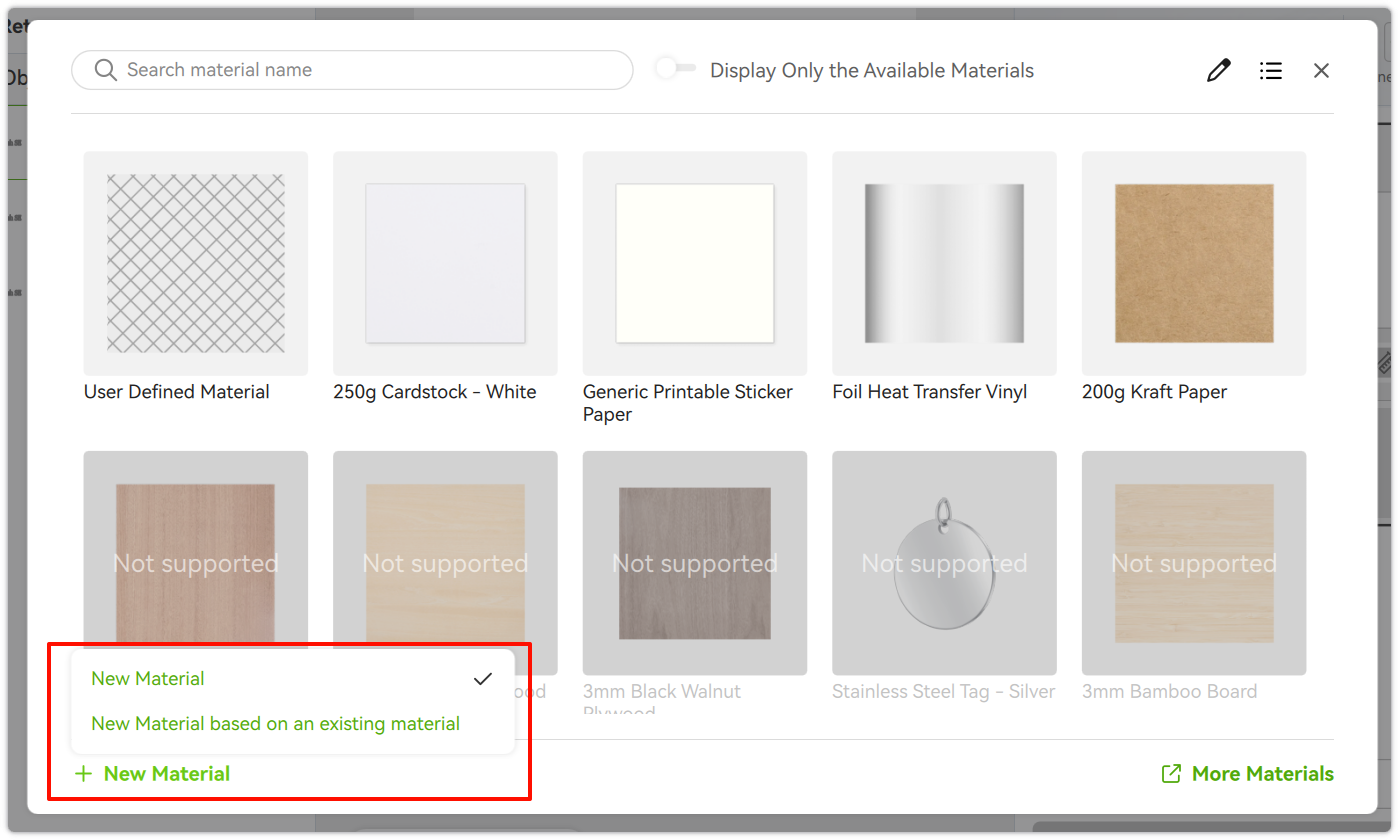

Pruebe diferentes combinaciones de potencia/velocidad, registre las mejores configuraciones y guárdelas haciendo clic en “Nuevo Material” en la esquina inferior izquierda del panel de material para su uso futuro.
Conclusión
Esperamos que esta guía haya brindado soporte claro y práctico.
Si el problema persiste, envíe un ticket de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada.
También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
