Modo especial - Modo de corte
El Modo de corte especial en Bambu Studio determina cómo el slicer interpreta y procesa la geometría de su modelo 3D antes de generar G-code. Afecta cómo se manejan superficies, agujeros y capas, especialmente en modelos con estructuras inusuales, bordes abiertos o geometría superpuesta.

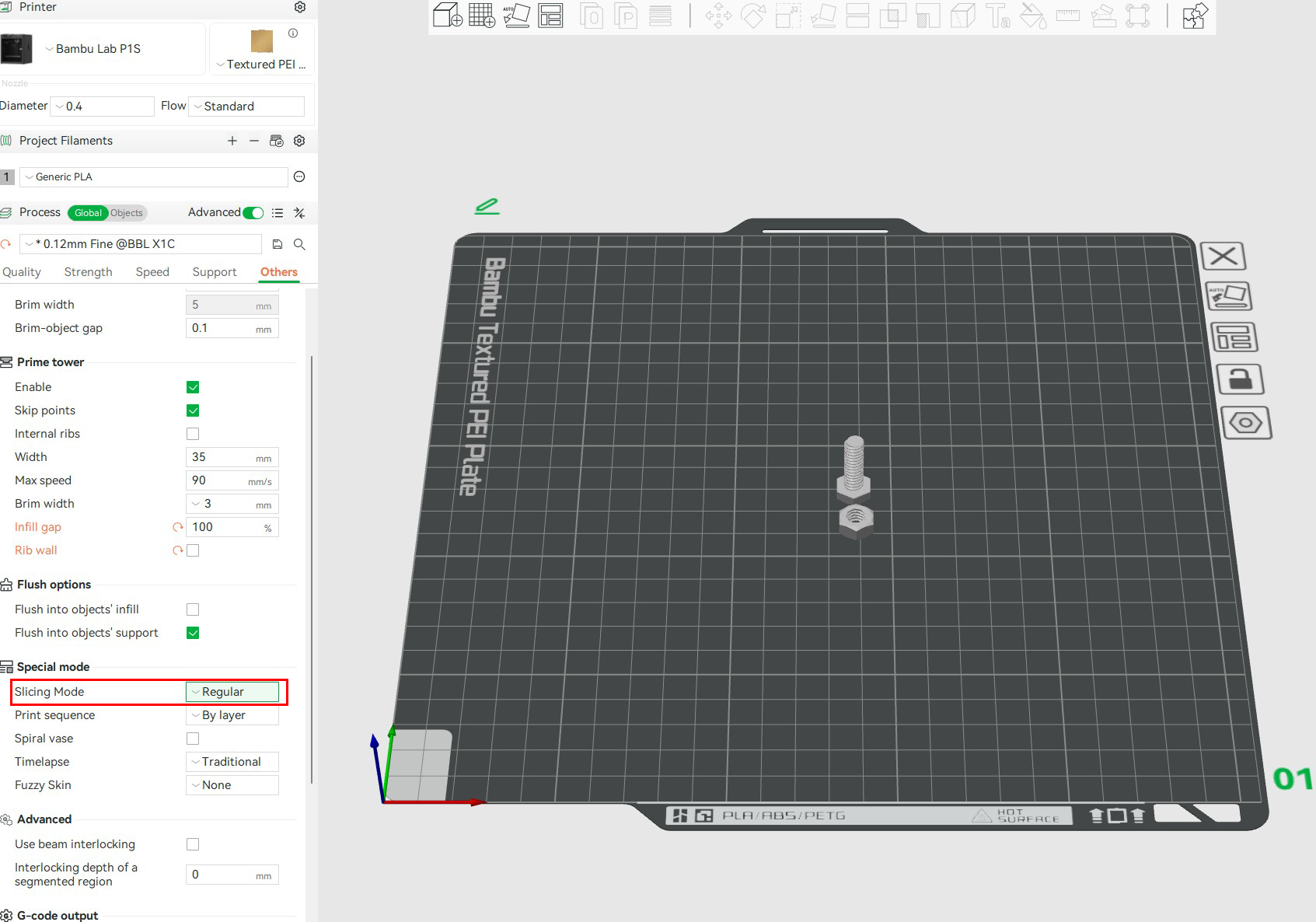

El Modo de corte se encuentra en la sección Otros > Modo especial.
Las opciones disponibles incluyen Regular, Par-Impar y Cerrar agujeros. Cada uno de estos modos está diseñado para abordar características específicas del modelo. Para utilizarlos, seleccione la opción y luego proceda a cortar el modelo.

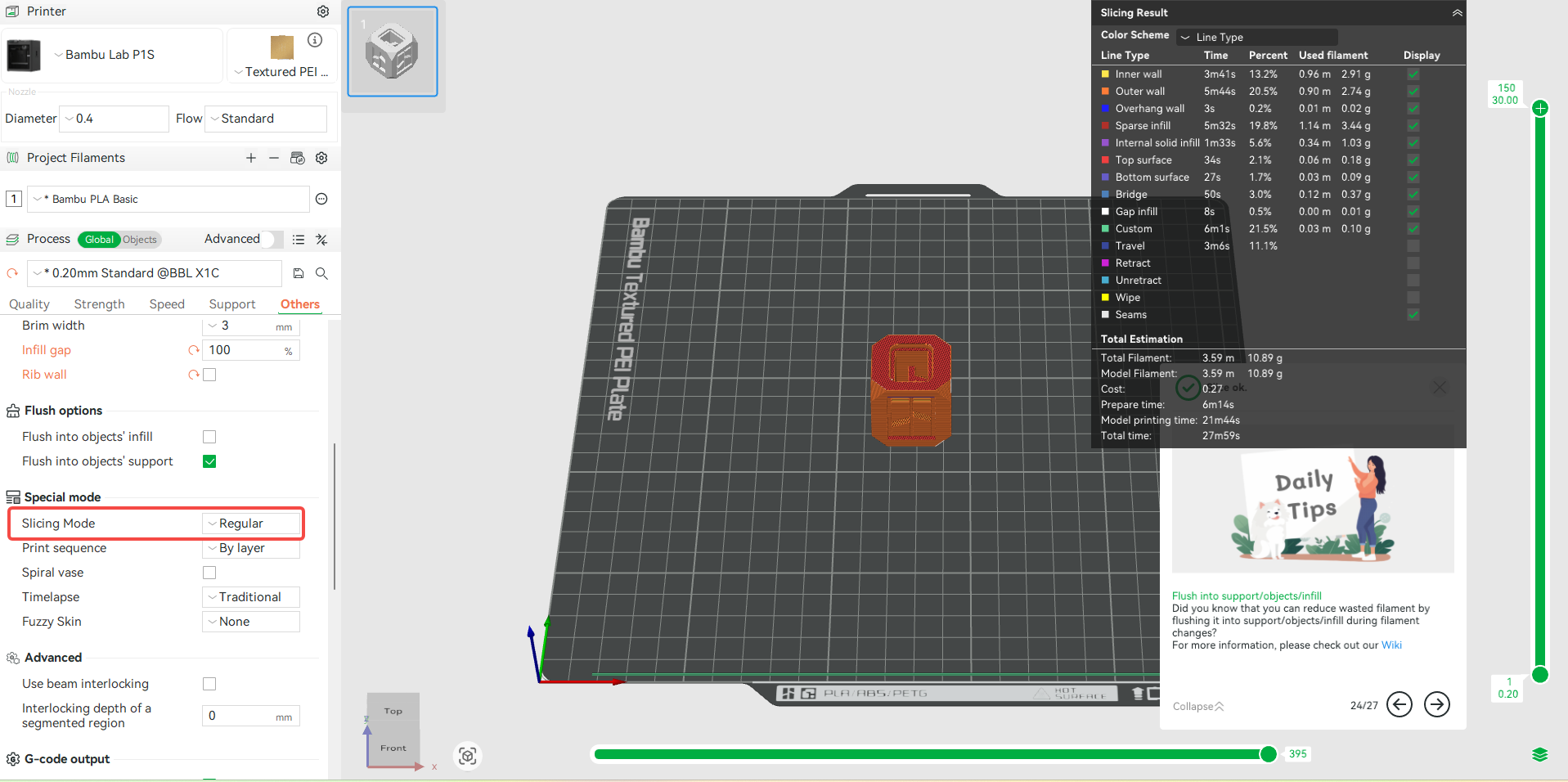

Modo Regular
Esta es la opción predeterminada, que puede utilizarse para modelos 3D estándar con geometría limpia y manifold. Procesa los modelos 3D según reglas de malla estándar, asumiendo que el modelo es hermético (manifold), no tiene bordes abiertos y cumple con principios de diseño.
- Modelos aplicables: Modelos regulares;

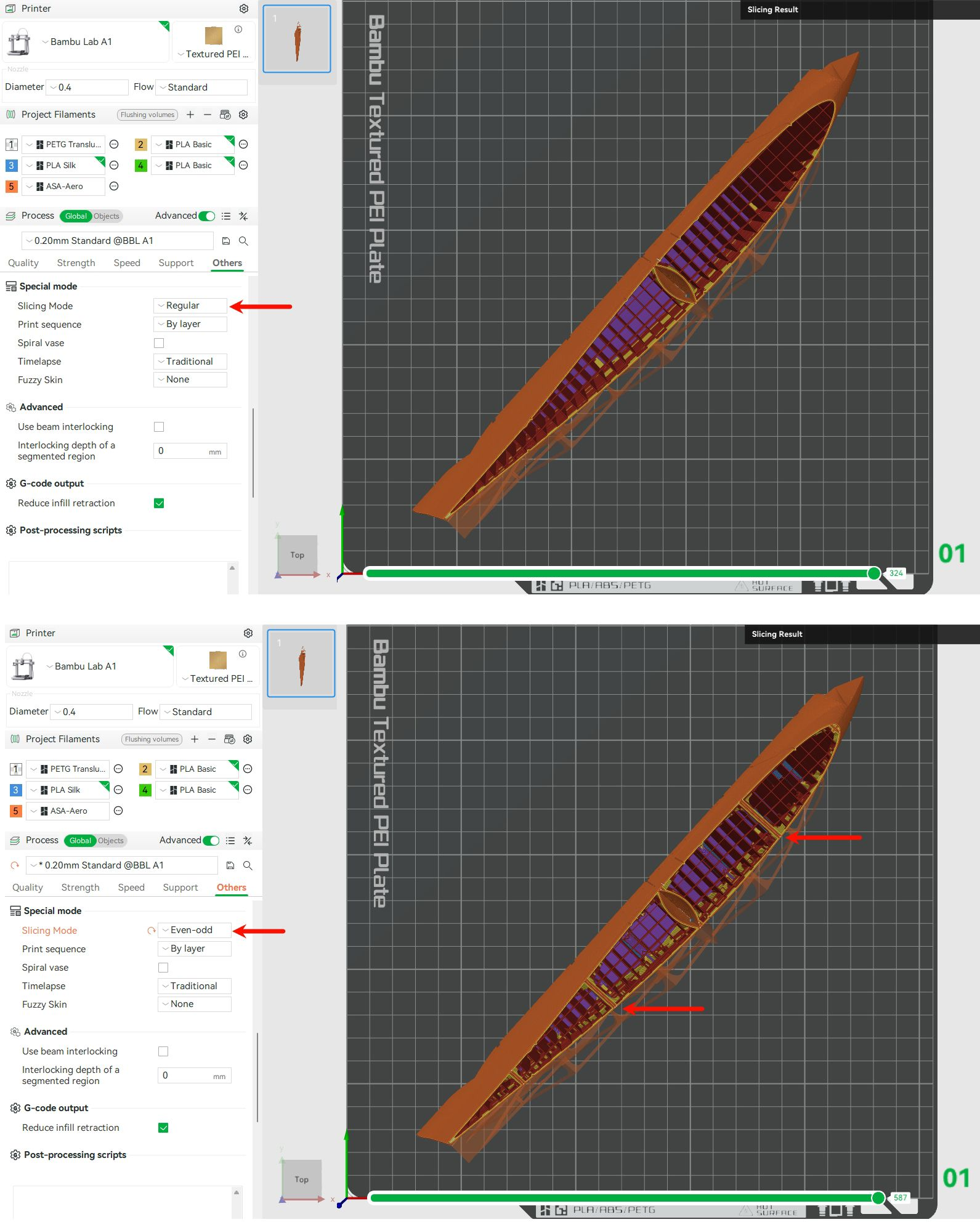

- Modelos no recomendados: Modelos con características internas complejas, como nervaduras de alas en aviones RC, especialmente si dichas características no son sólidas o se intersectan. En tales casos, el algoritmo estándar puede no producir trayectorias de herramienta que coincidan con el diseño previsto. Por lo tanto, deberá cambiar al modo Par-Impar.

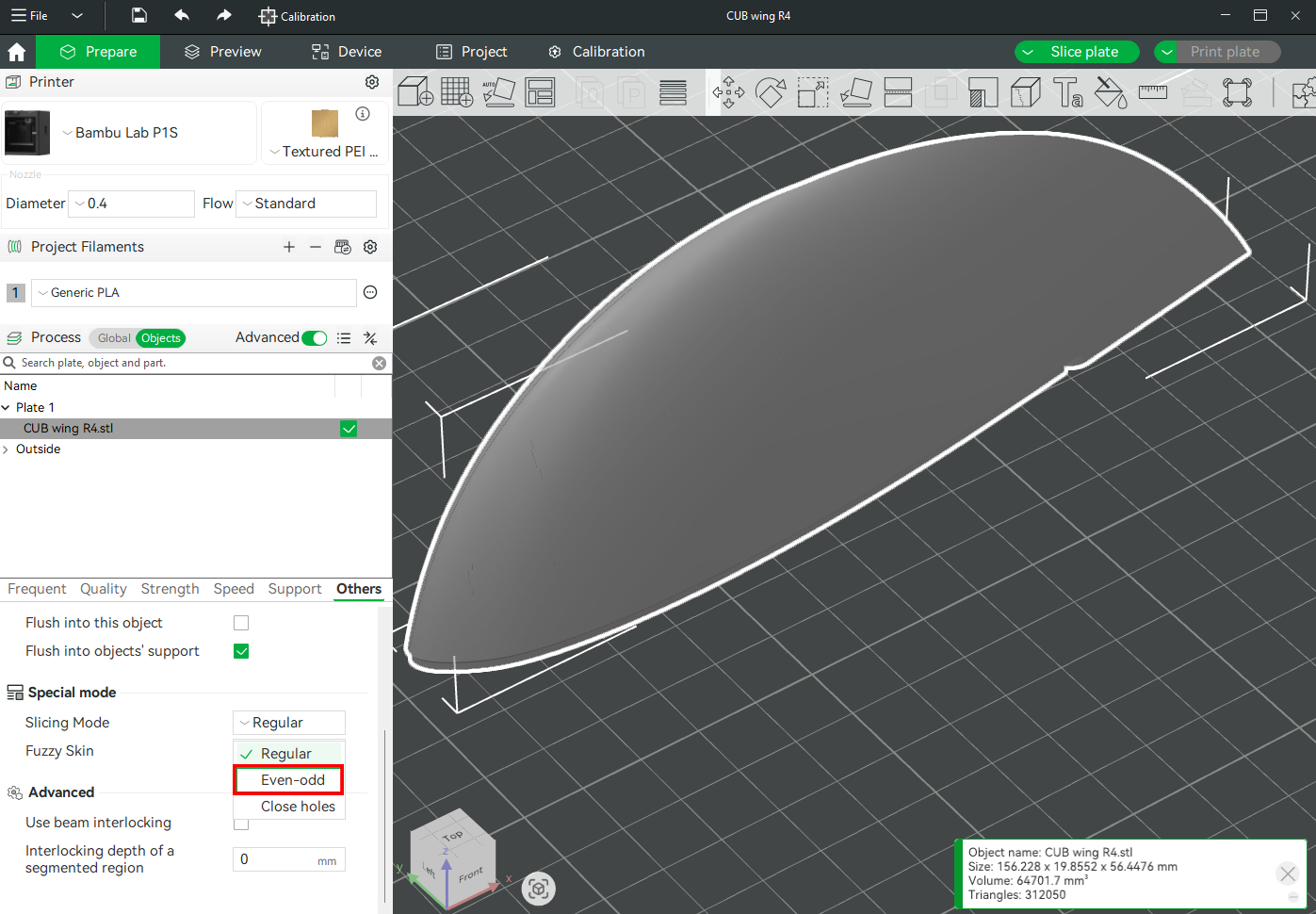

Modo Par-Impar
El modo de corte Par-Impar está diseñado específicamente para modelos 3D especializados como automóviles RC, drones y aviones que dependen de superficies delgadas e intersectadas para crear estructuras internas. Estos modelos suelen construirse con un perímetro único y sin relleno, resultando en componentes extremadamente ligeros ideales para aplicaciones donde reducir el peso es crucial para un rendimiento óptimo.
Los slicers tradicionales tienen dificultades con estos diseños debido a geometría superpuesta o no manifold, interpretándolos a menudo como modelos rotos. Además, pueden sobrextruir o subextruir al manejar geometrías estrechas, lo que puede generar paredes débiles o inconsistentes. El modo Par-Impar resuelve este problema interpretando con precisión contornos cerrados, distinguiendo entre regiones sólidas y huecas, y asegurando que se generen las trayectorias de herramienta correctas para áreas de impresión precisas.
Un buen ejemplo de los modelos 3D que se benefician de esta función son los archivos de 3DLabPrint y aquellos de sitios similares. Están diseñados específicamente para impresión de paredes delgadas y suelen utilizar una técnica de modelado donde las paredes están formadas por capas superpuestas con bordes compartidos, creando geometría compleja que puede confundir la interpretación predeterminada del slicer sobre qué es "interior" o "exterior".
Cerrar agujeros

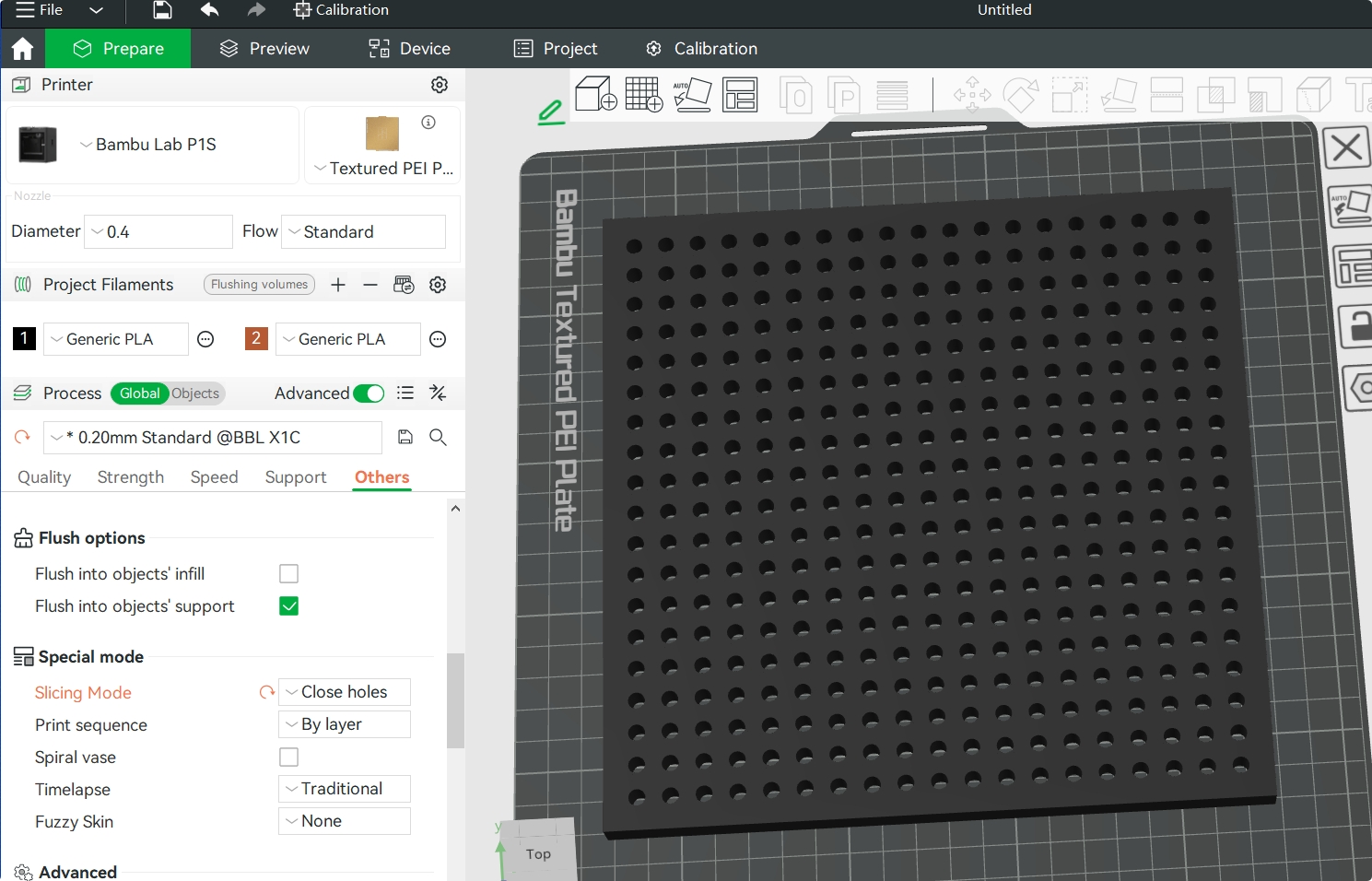

Esta opción sella áreas abiertas en un modelo 3D. No solo cierra agujeros circulares, sino que también rellena cualquier tipo de brecha o contorno abierto en el plano XY. Por ejemplo, cuando se usa en el diseño siguiente.

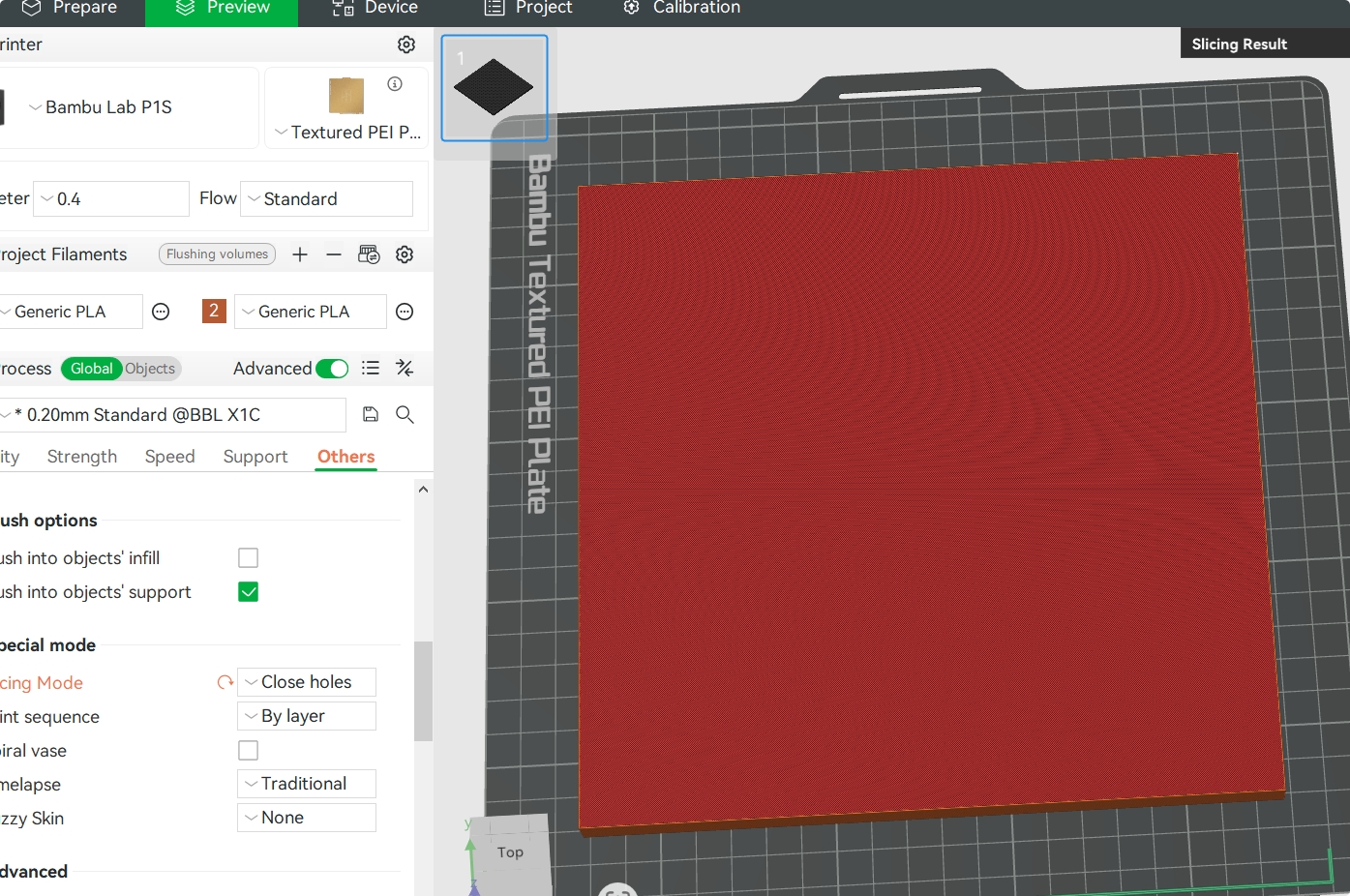

Esto es lo que se ve después de aplicar "Cerrar agujeros". Todos los agujeros en la parte superior quedaron sellados.

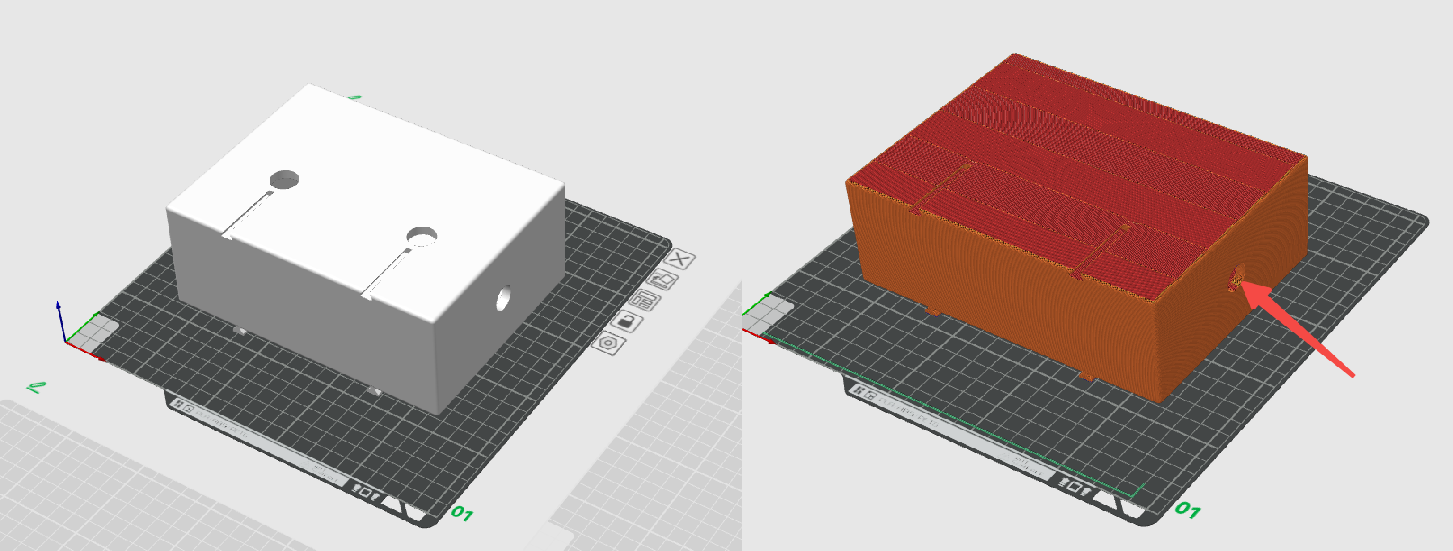

Si el modelo tiene aperturas en los lados, se interpretan como líneas no cerradas dentro de una sola capa y, por lo tanto, no se identifican como agujeros.
Al utilizar esta opción, proceda con precaución, ya que sellar ciertas áreas podría alterar involuntariamente el diseño o la funcionalidad del modelo.
Notas finales
