Introducción

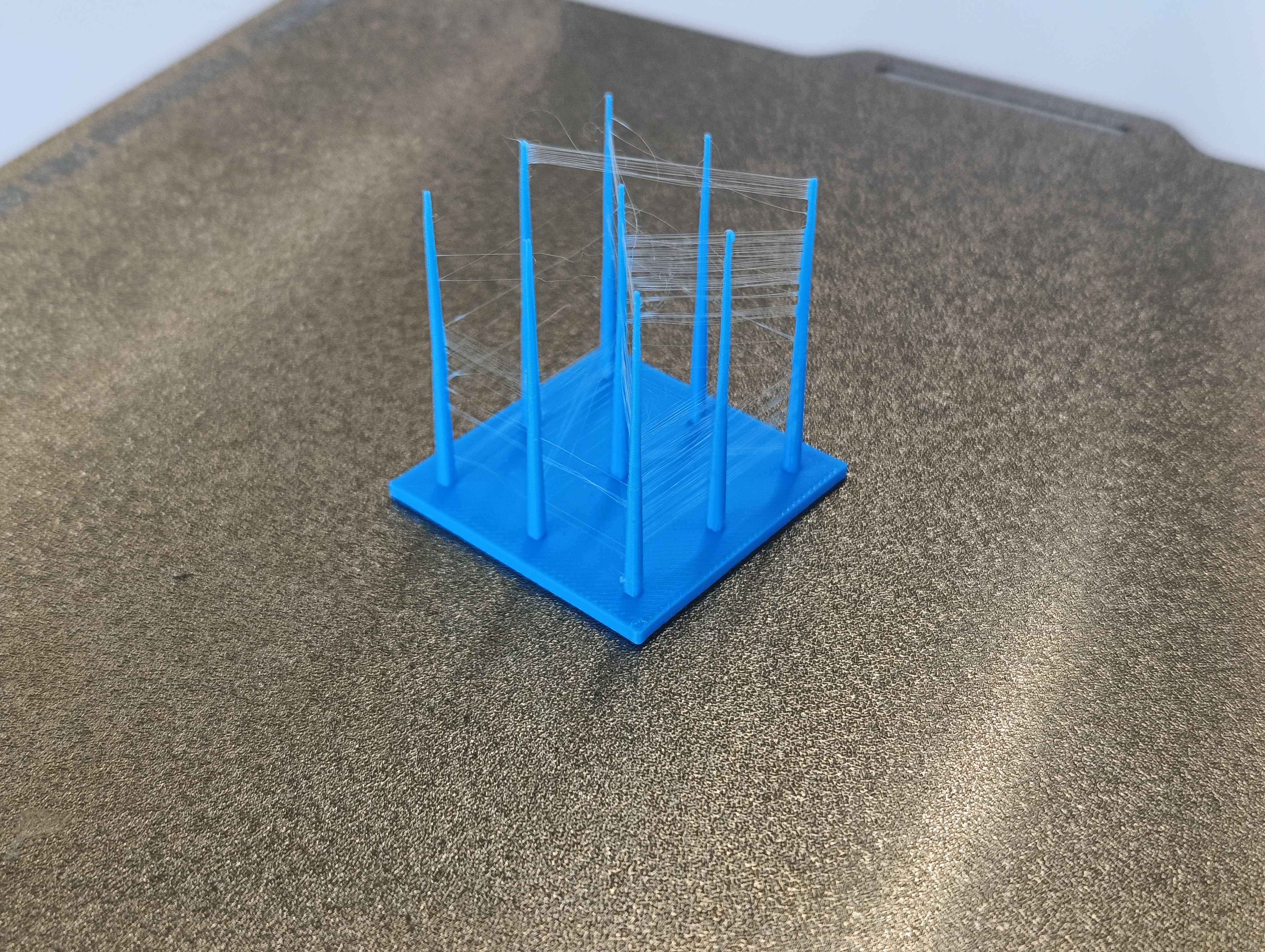

La impresión 3D FDM funciona fundiendo el filamento y extruyéndolo capa por capa para construir un modelo 3D. Durante el proceso de impresión, el cabezal se mueve constantemente, y suele haber muchas trayectorias de desplazamiento. No queremos que la boquilla extruya filamento durante el desplazamiento. Sin embargo, debido a la alta temperatura y la presión interna de la boquilla, el filamento fundido aún puede filtrarse, dejando hilos y goteo en las piezas impresas.
La configuración de retracción puede ayudar a reducir los hilos durante la impresión. Al retirar parte del filamento del hotend antes de que el cabezal se desplace, se reduce la presión del filamento fundido en el hotend, disminuyendo así la probabilidad de hilos en la trayectoria de desplazamiento. La retracción generalmente ocurre antes del desplazamiento, y al final del desplazamiento, el filamento se recarga al hotend, permitiendo que se extruya correctamente para continuar la impresión.
Habilitar retracción

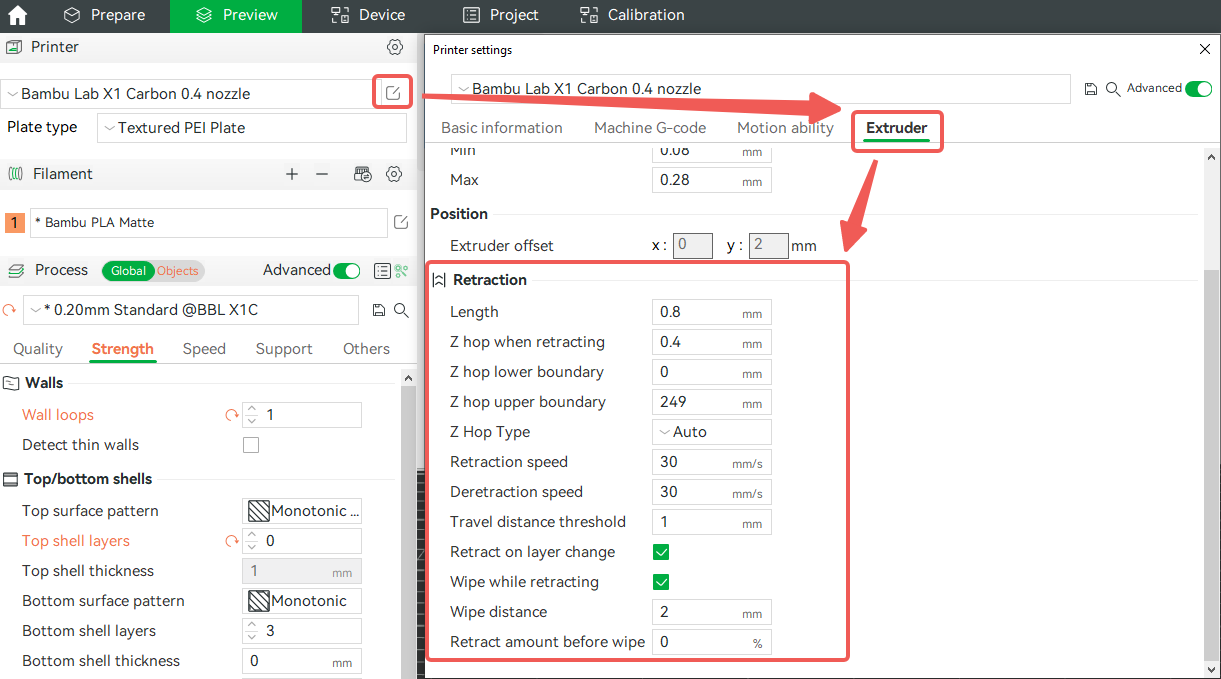

Puede habilitar la retracción y configurar parámetros detallados en Configuración de impresora y Configuración de filamento. Los parámetros de retracción se pueden configurar en Configuración de impresora - Extrusor.

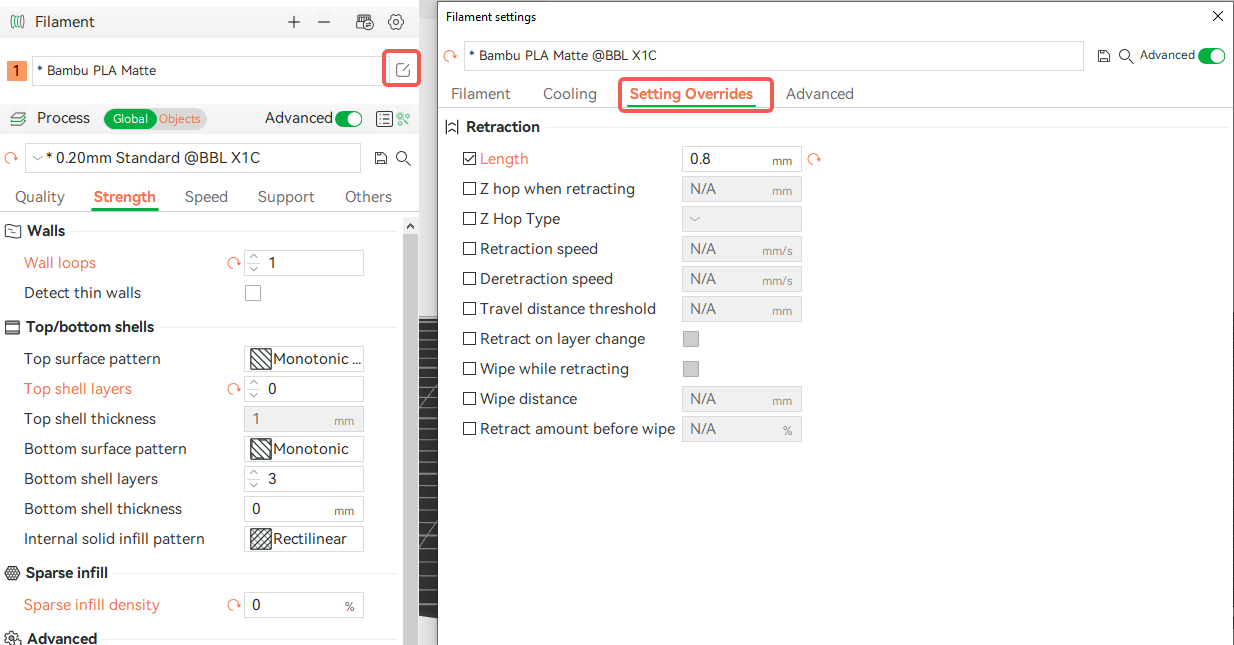

También puede configurar la retracción para un filamento específico en Configuración de filamento - Reemplazos de configuración. Si el parámetro no está marcado y modificado en esta página (la caja del parámetro sigue mostrando gris o N/A), se utilizará por defecto la configuración de retracción de Configuración de impresora.
Introducción a los parámetros
Longitud
Esta es la cantidad de filamento en el extrusor que se retira para evitar goteo durante distancias largas de desplazamiento. Establezca en 0 para deshabilitar la retracción.
Elevación Z durante la retracción
Cada vez que hay una retracción, la boquilla se levanta ligeramente para crear espacio entre la boquilla y la impresión. Esto evita que la boquilla golpee la impresión al desplazarse. Este valor no puede exceder los 5 mm.
Tipo de elevación Z
A continuación se presentan varias formas de levantar la boquilla después de completar la retracción, usar pendiente, espiral o elevación automática puede reducir eficazmente el goteo y los hilos.

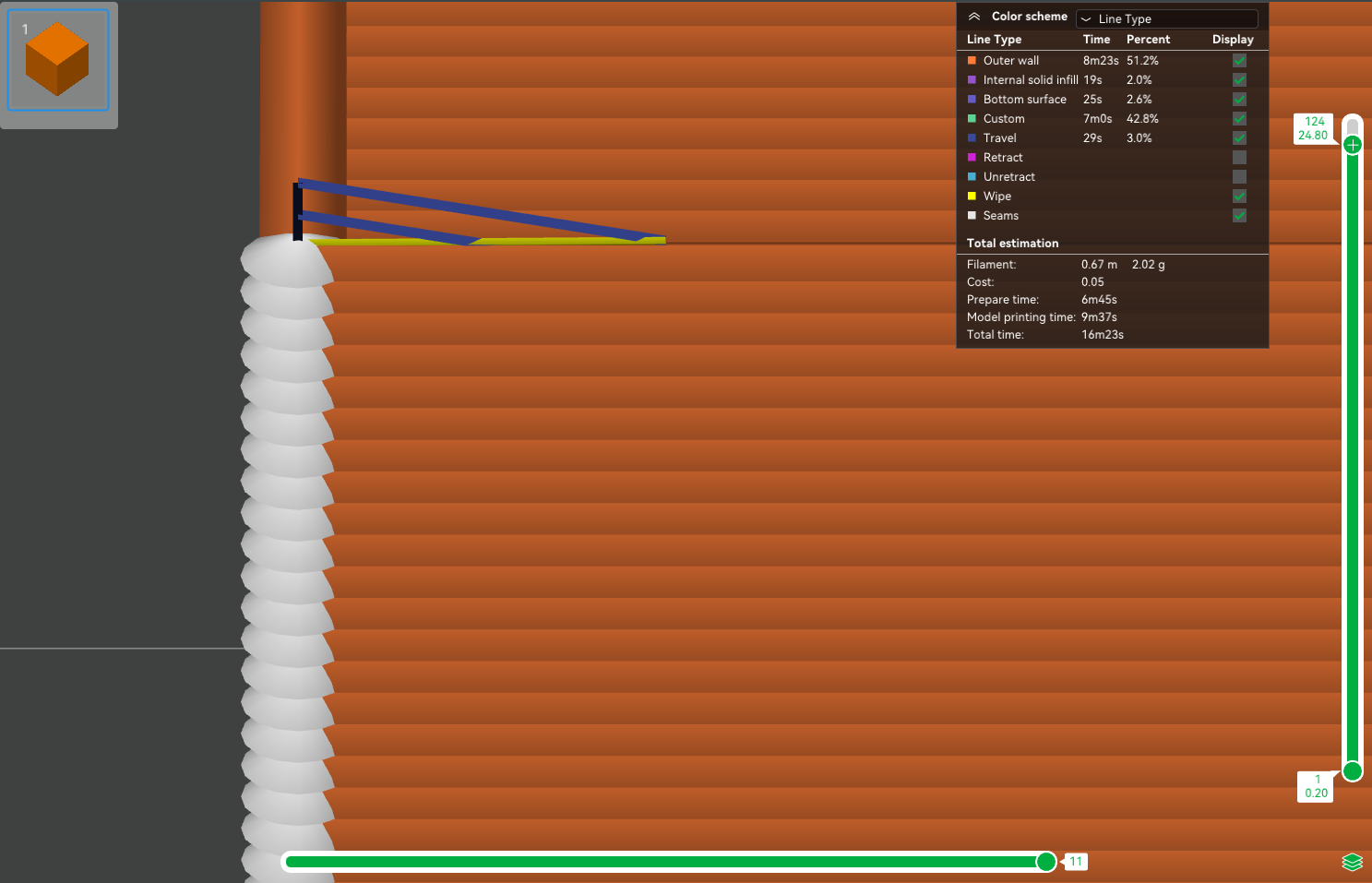

Pendiente

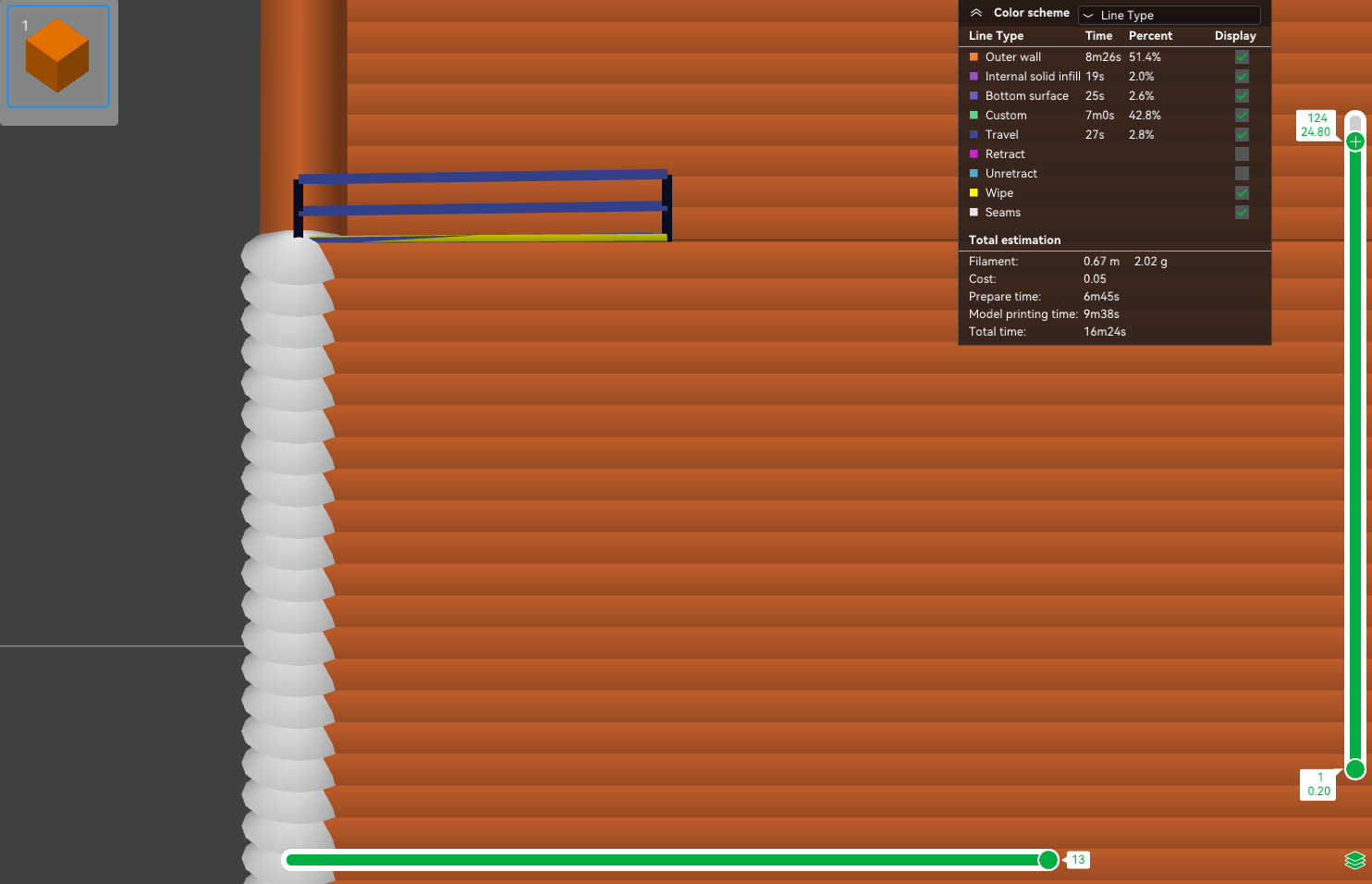

Normal

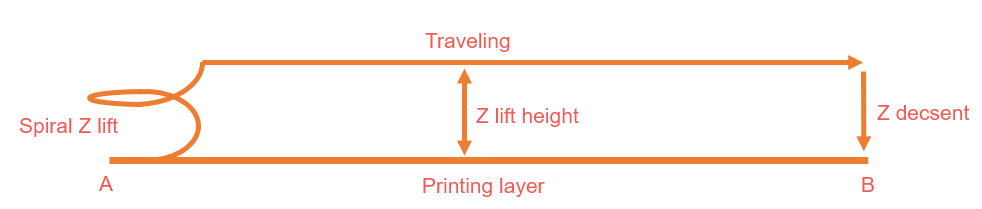

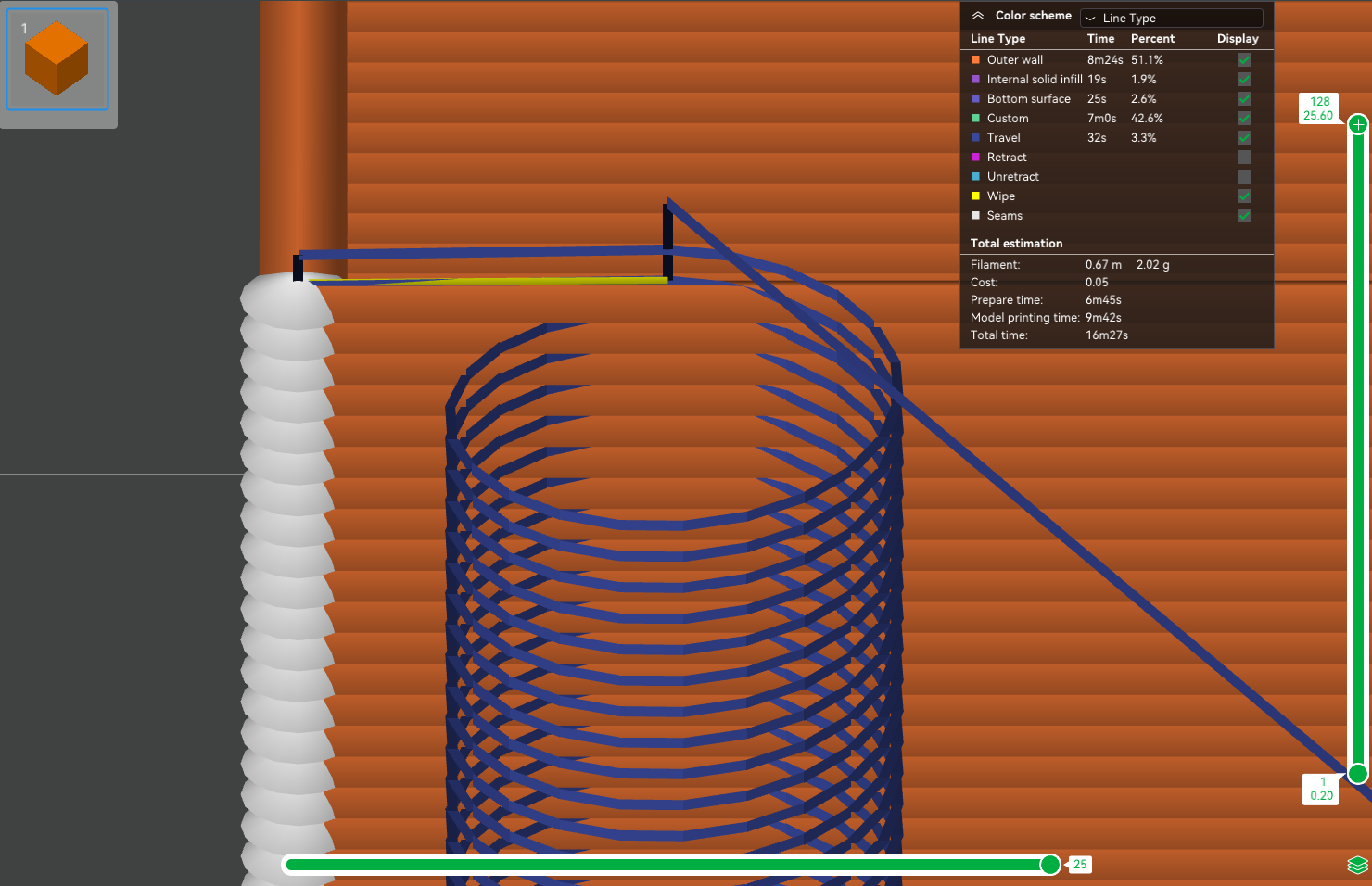

Espiral
Automático
Seleccione "Automático" y la impresora seleccionará de forma adaptativa el modo de elevación Z. El método de decisión específico es el siguiente:
- Los desplazamientos dentro de una sola capa determinarán primero si pasarán por el área de sobresaliente durante la elevación con pendiente. El área de sobresaliente puede expandirse y deformarse durante la impresión, y durante el proceso de elevación con pendiente hasta la altura máxima, pasarán por un área XY más grande, lo que tiene cierta probabilidad de colisionar y raspar con esta parte envuelta. Si no hay riesgo de colisión, use elevación con pendiente; de lo contrario, use elevación espiral. Debido a que la trayectoria de elevación espiral es espiral, solo pasa por un área XY más pequeña sobre la superficie de la pieza, con menor probabilidad de raspar.
- Al cambiar de capa, la impresora siempre usa el modo de elevación espiral.
Límite superior e inferior del Z hop
La elevación Z solo tendrá efecto cuando la elevación Z esté entre el límite inferior y superior del Z hop. Esto está relacionado con el rango de altura Z que la impresora puede imprimir, por lo que el rango de Z hop puede variar entre impresoras diferentes.
Velocidad de retracción
La velocidad para retirar el filamento durante la retracción.
Velocidad de recarga
La velocidad para recargar el filamento en el extrusor después de una retracción; establecer este valor en 0 significa que será la misma velocidad que la de retracción.
Umbral de distancia de desplazamiento

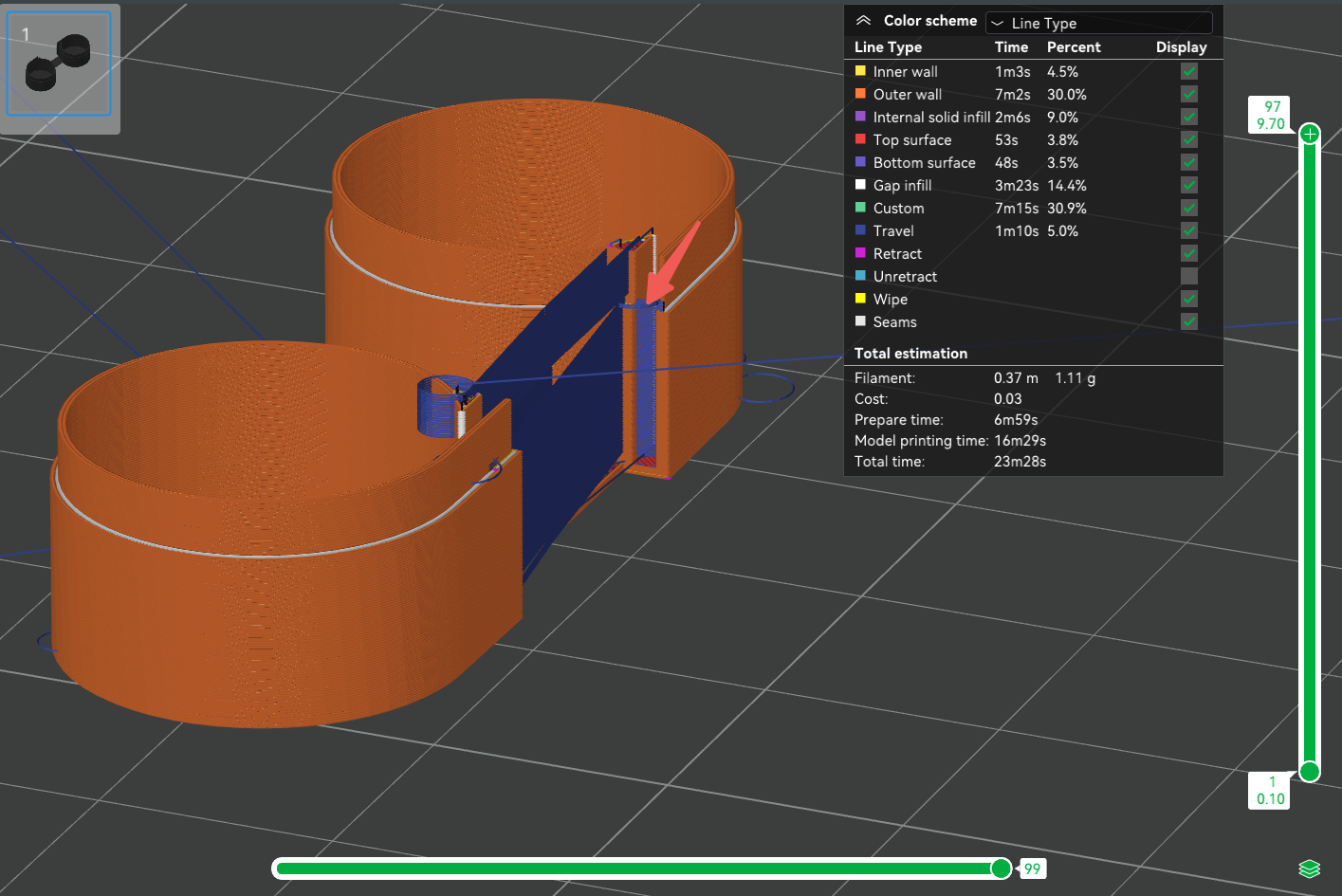

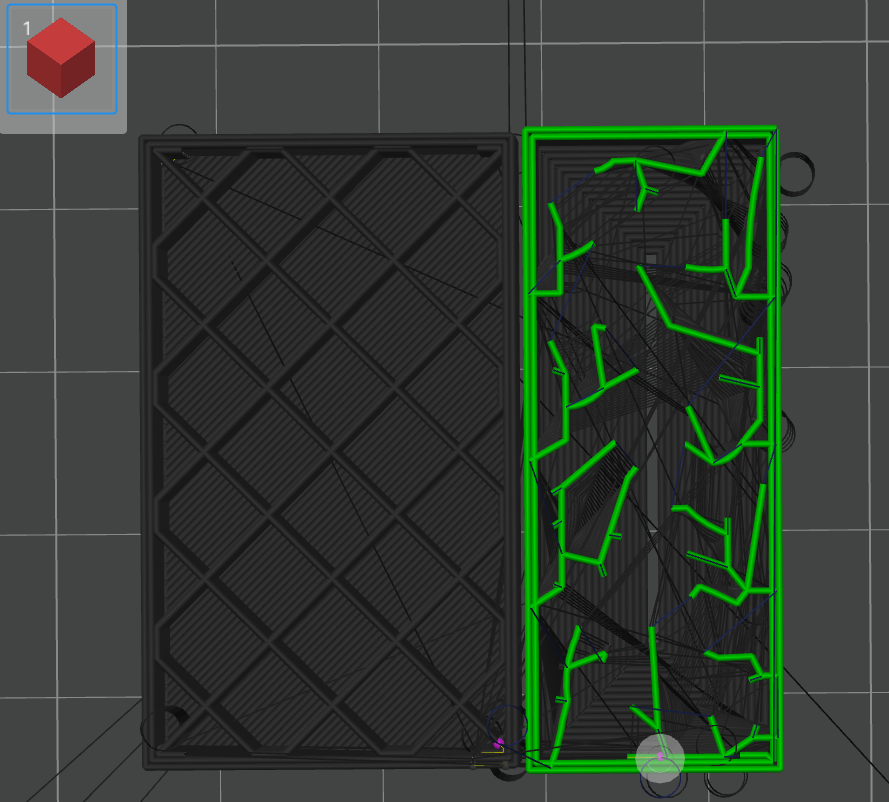

Solo activará la retracción cuando la distancia de desplazamiento sea mayor que este umbral. Al imprimir modelos con pequeños espacios, la distancia de desplazamiento puede ser demasiado pequeña para activar la retracción, pero la boquilla formará hilos entre los pequeños espacios, y el umbral de distancia de desplazamiento se puede ajustar para activar la retracción y mejorar el problema. A continuación se muestra un ejemplo de uso de este parámetro:
Nota:

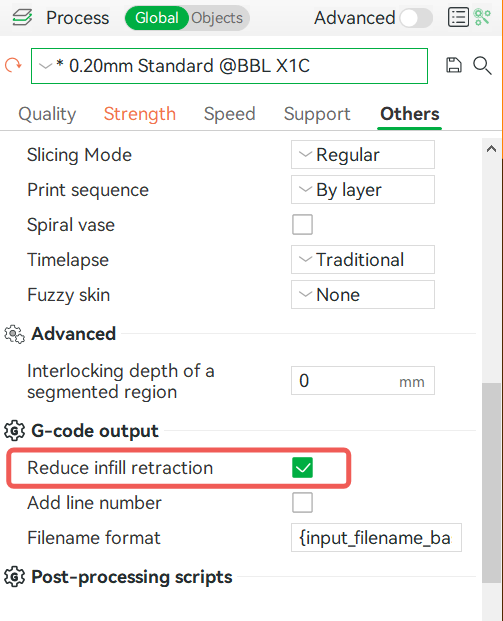

- Al habilitar "Reducir retracción en infill" en Proceso — Otro — Salida de G-code, solo se retirará el filamento en el camino de la pared de impresión y los cambios de capa, incluso los desplazamientos entre caminos internos de infill que cumplan con el umbral de distancia de desplazamiento (como los desplazamientos entre patrones concéntricos de infill). Esta opción está habilitada por defecto, ya que la retracción busca evitar que los hilos y el goteo afecten la apariencia del modelo, y los defectos internos del modelo suelen ignorarse.
- El camino interno del soporte, incluso si se cumple el umbral de distancia de desplazamiento, nunca activará la retracción. Debido a que el soporte no forma parte de la pieza impresa, generalmente no nos preocupamos por los defectos internos del soporte.
Retracción al cambiar de capa
Habilitar esto forzará la retracción al cambiar de capa.
Limpiar durante la retracción
Mueve la boquilla a lo largo del último camino de extrusión durante la retracción para limpiar cualquier material filtrado en la boquilla. Esto minimiza las manchas al imprimir una nueva pieza después de desplazarse.

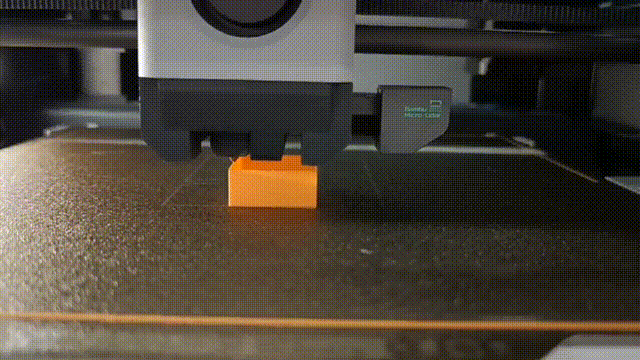

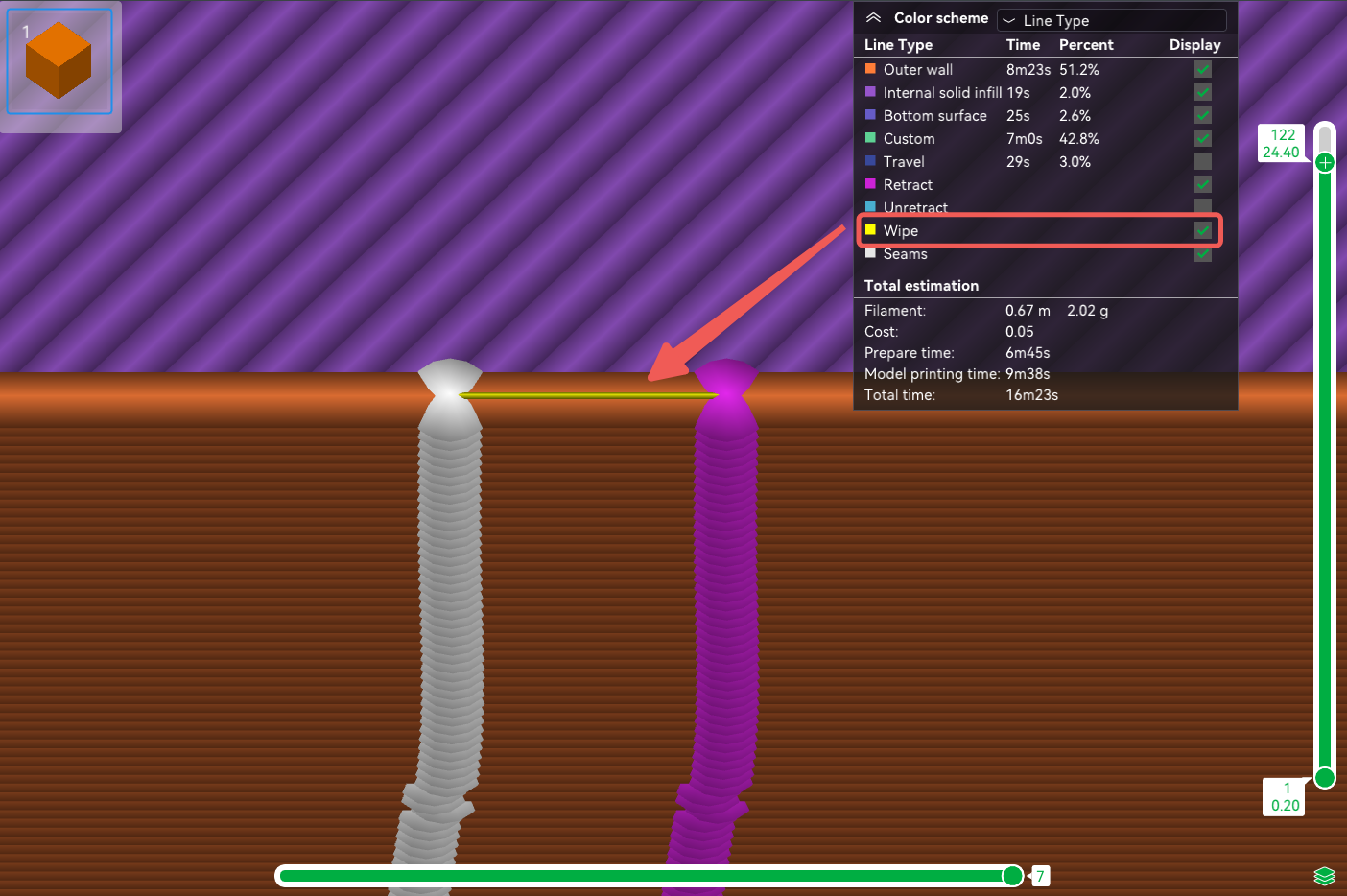

Antes de la retracción, el cabezal tiene una acción de "temblor" que limpia, como se muestra en la siguiente figura:

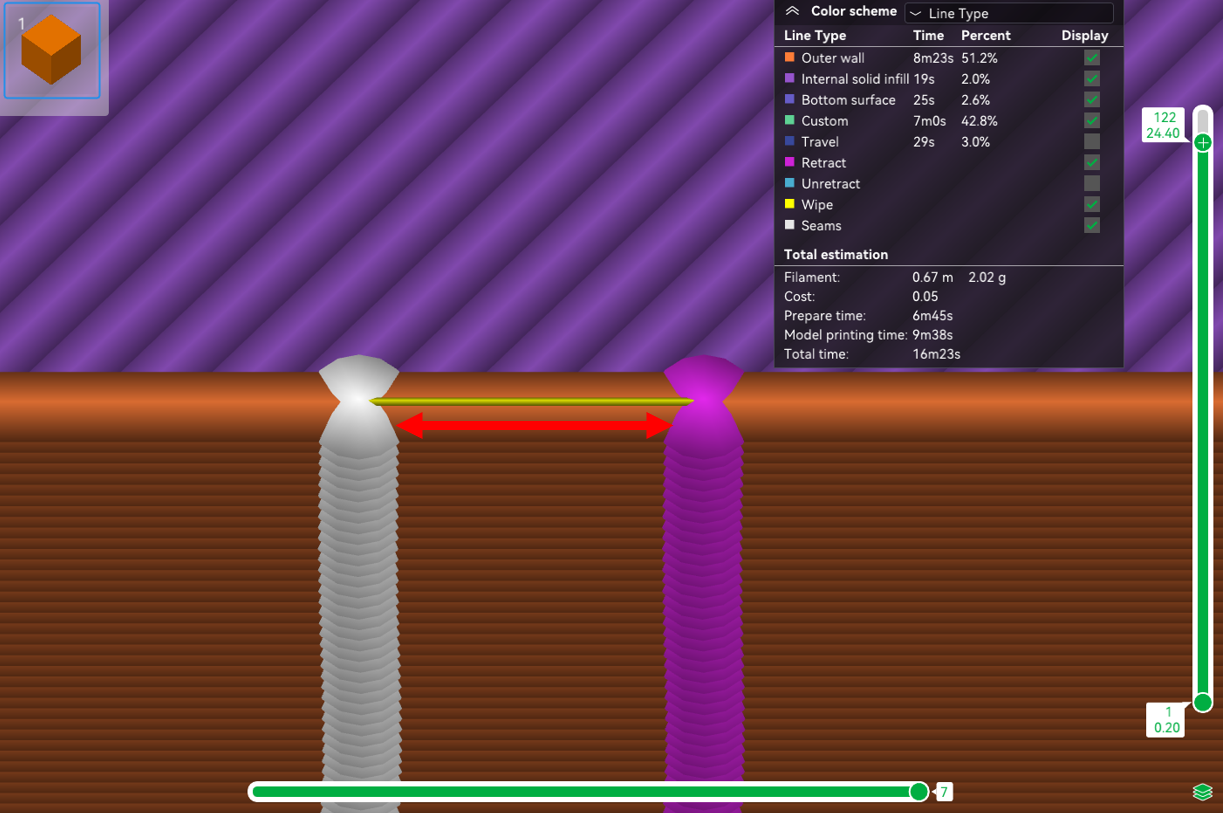

Distancia de limpieza
Una vez habilitada la limpieza antes de la retracción, determina cuánto se moverá la boquilla a lo largo del último camino durante la retracción.
Cantidad de retracción antes de limpiar
Esta es la longitud de retracción rápida antes de la limpieza, este valor es un porcentaje relativo a la longitud de retracción. El valor predeterminado es 0. Si no se retrae antes de limpiar, el efecto de la costura Z en la pared exterior será mejor (en el caso de la secuencia predeterminada de impresión interna-externa).
