Alisado

¿Qué es el planchado

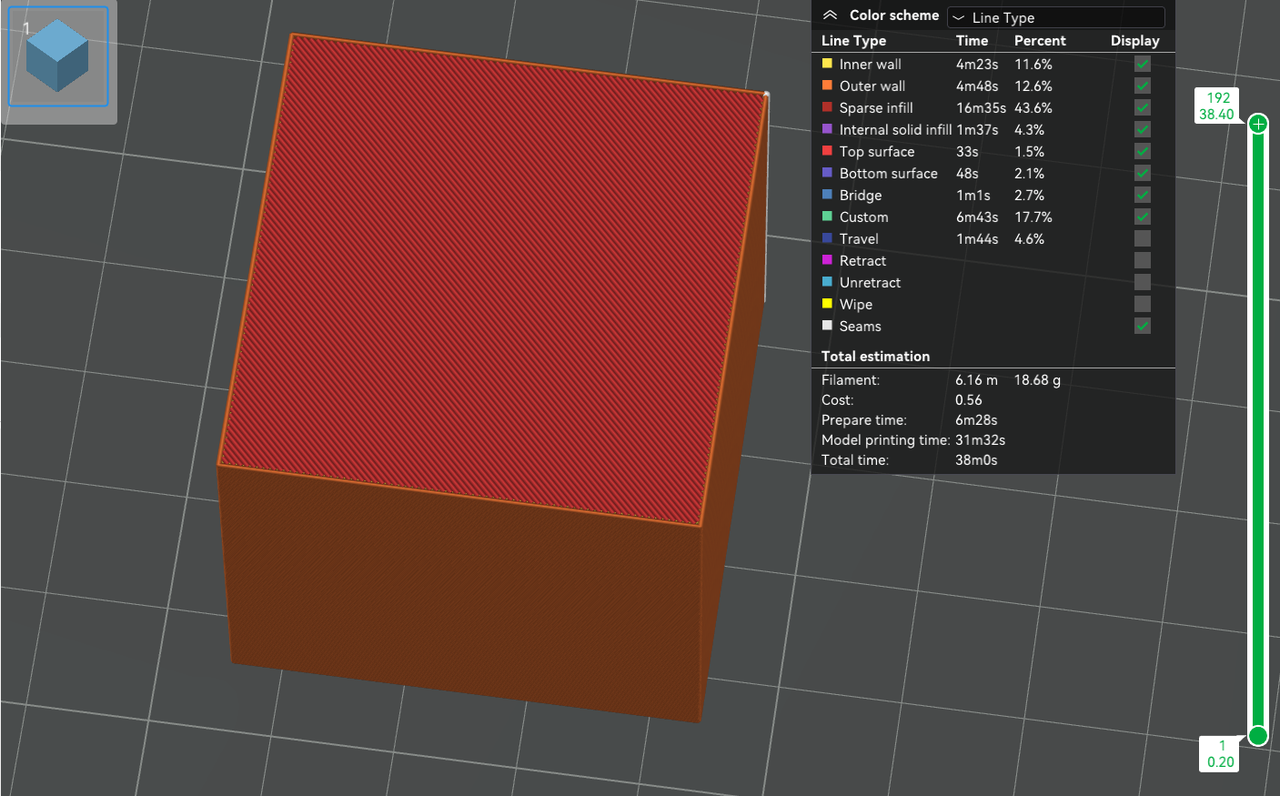

Como todos sabemos, limitado por el principio de formación de la impresión 3D FDM, podemos observar que la superficie superior del modelo impreso está compuesta por muchas líneas, como se muestra en la siguiente figura.

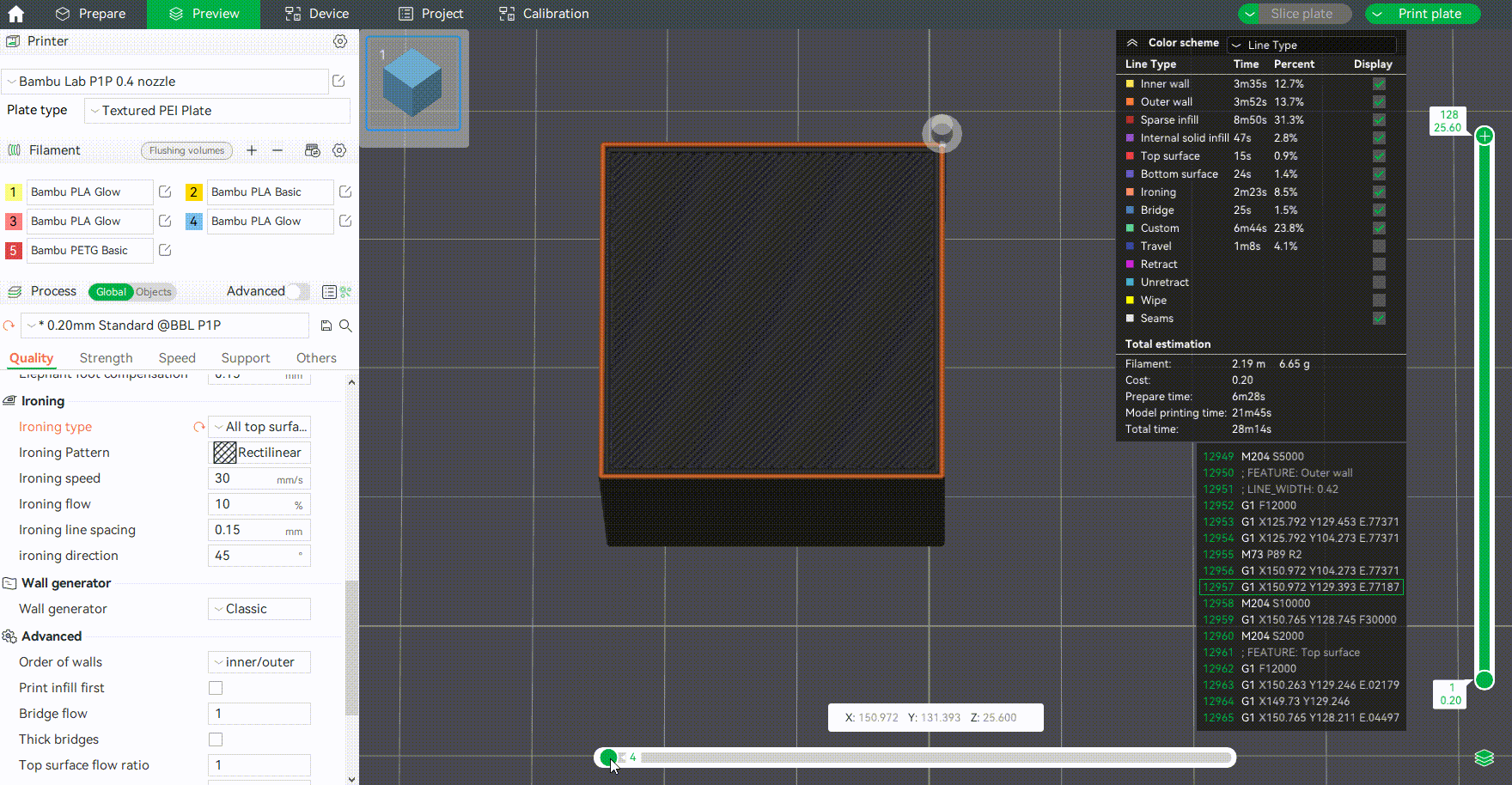

Como sugiere su nombre, la función de planchado es similar a planchar arrugas en ropa, eliminando las líneas de la superficie superior del modelo y haciendo que esta luz más suave. El principio de funcionamiento es que, después de imprimir la superficie superior del modelo, la boquilla continúa imprimiendo sobre la superficie del modelo con un flujo pequeño a la misma altura, permitiendo que una pequeña cantidad de material extruido penetre entre las líneas y llene los espacios. Durante el proceso de planchado, como la altura Z de la boquilla no se eleva (la boquilla permanece a la altura en que se imprime la capa superior), el calor de la boquilla a través de la capa superior suavizará las líneas superiores, y la pequeña cantidad de material extruido podrá llenar y suavizar fácilmente la capa superior. El proceso de planchado se muestra a continuación:

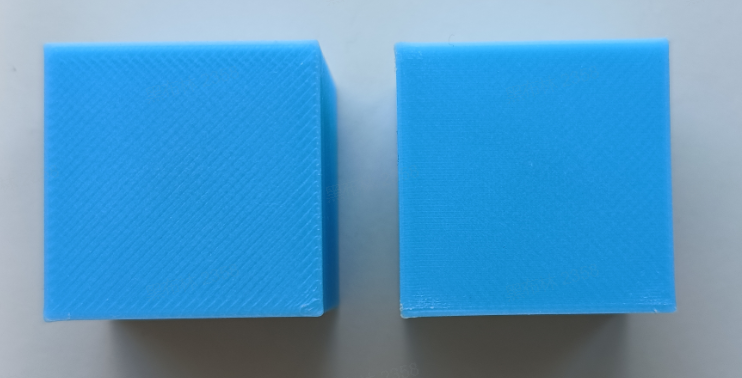

El efecto antes y después del planchado se muestra a continuación. Una superficie planchada lucirá y sentirá más suave.

Dado que nuestra impresora 3D imprime con la boquilla hacia abajo, la función de planchado solo puede operar en la superficie superior del modelo, y no puede planchar los lados del modelo.

Puntos a considerar

El planchado puede hacer que la capa superior del modelo sea más suave, pero hay algunos aspectos que debe considerar de antemano:

1. La capa de planchado requiere tiempo adicional de impresión para completarse, y la velocidad de planchado suele ser más lenta; si imprime un modelo con una superficie superior grande, puede agregar bastante tiempo de impresión.

2. Debido a que el proceso de planchado utiliza solo una pequeña cantidad de flujo de extrusión y una velocidad de impresión lenta, existe cierta probabilidad de creep térmico, lo que puede provocar obstrucción del hotend, especialmente para materiales con bajas temperaturas de ablandamiento como PLA, PETG y TPU.

3. Al planchar, la boquilla frotará sobre la capa superior del modelo, por lo que el modelo estará sometido a una mayor fuerza de la boquilla en comparación con la impresión normal. Si el modelo no está firmemente adherido a la placa de impresión, es probable que se caiga de la placa de impresión y cause un fallo en la impresión.

4. Elija la configuración de planchado adecuada para obtener una superficie suave; de lo contrario, el efecto puede ser peor, como sobrextrusión, falta de uniformidad en la suavidad de la superficie, etc.

5. El planchado solo es efectivo cuando la superficie superior es plana. En una superficie superior curva, el planchado no podrá suavizar las líneas entre capas, por lo que es posible que no logre mejores resultados que sin planchar, sino que aumente el tiempo de impresión.

Configuración de parámetros

Tipo de planchado

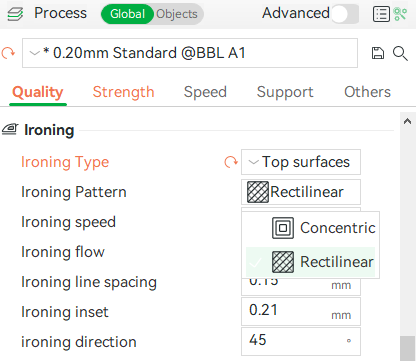

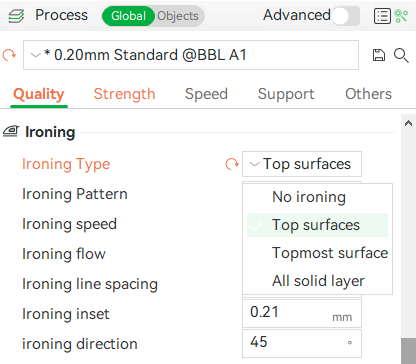

Puede activar esta función marcando en "Tipo de planchado". El planchado no está habilitado por defecto en Bambu Studio. Seleccione opciones para activar el planchado. La explicación específica es la siguiente:

Todas las superficies superiores: Todas las superficies superiores del modelo se plancharán.

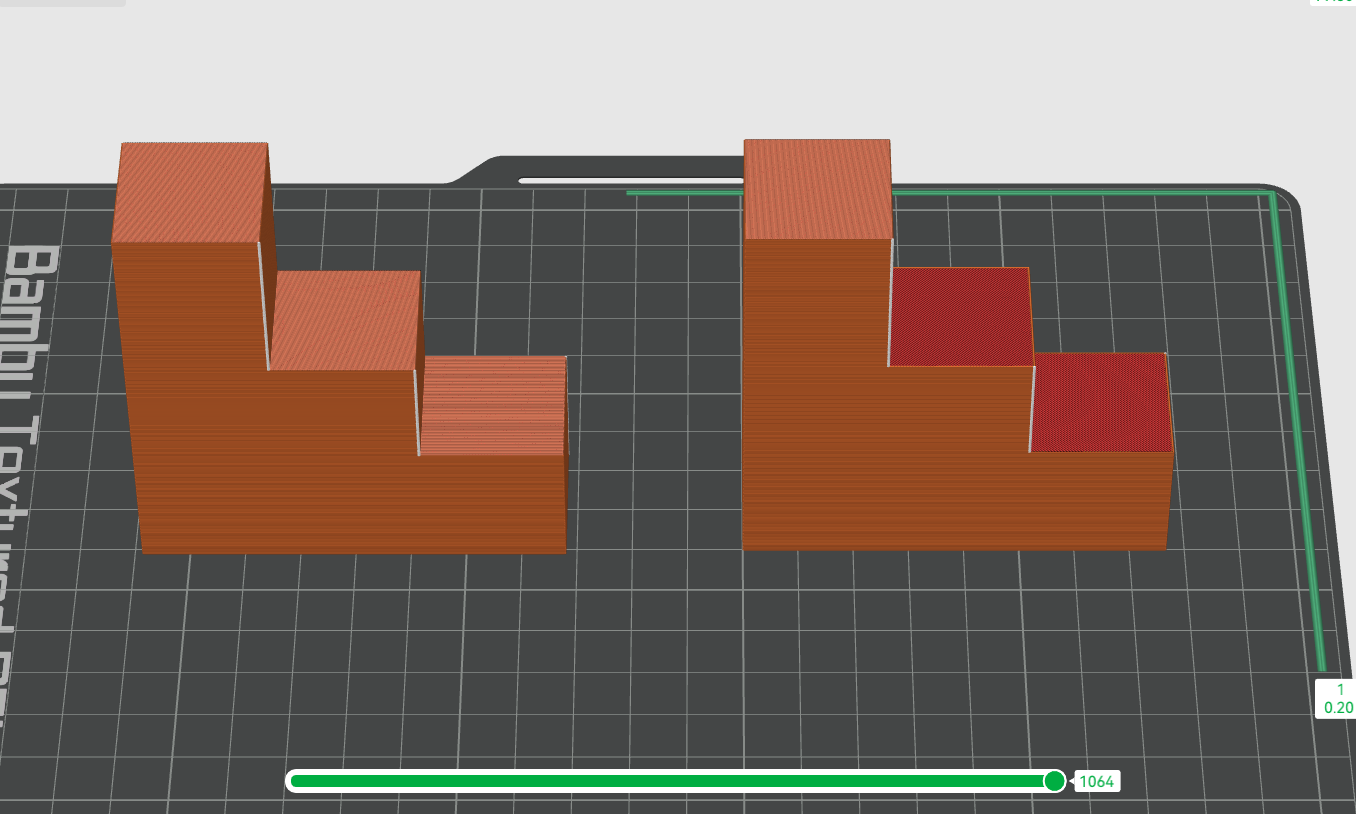

Solo la superficie superior más alta: Se planchará solo la última capa del modelo, la capa superior más alta. La diferencia entre planchar todas las superficies superiores y la superficie superior más alta es la siguiente:

Izquierda: planchar todas las superficies superiores: Derecha: planchar la superficie superior más alta

Todas las capas sólidas: Todas las capas sólidas (incluyendo capas superiores, capas inferiores y relleno sólido) se plancharán, lo cual se usa raramente porque no necesariamente produce una buena calidad de impresión, pero consume mucho tiempo de impresión.

Modo de planchado

Dos patrones de planchado están disponibles en el modo de planchado: rectilíneo y concéntrico.

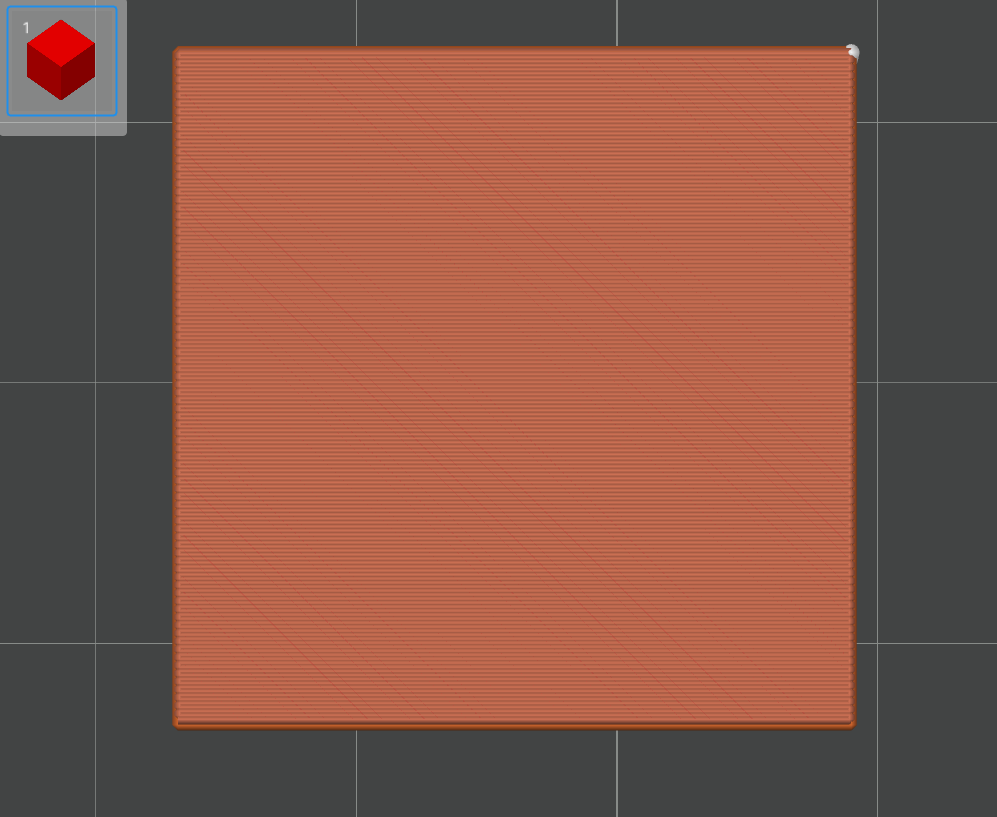

Patrón rectilíneo:

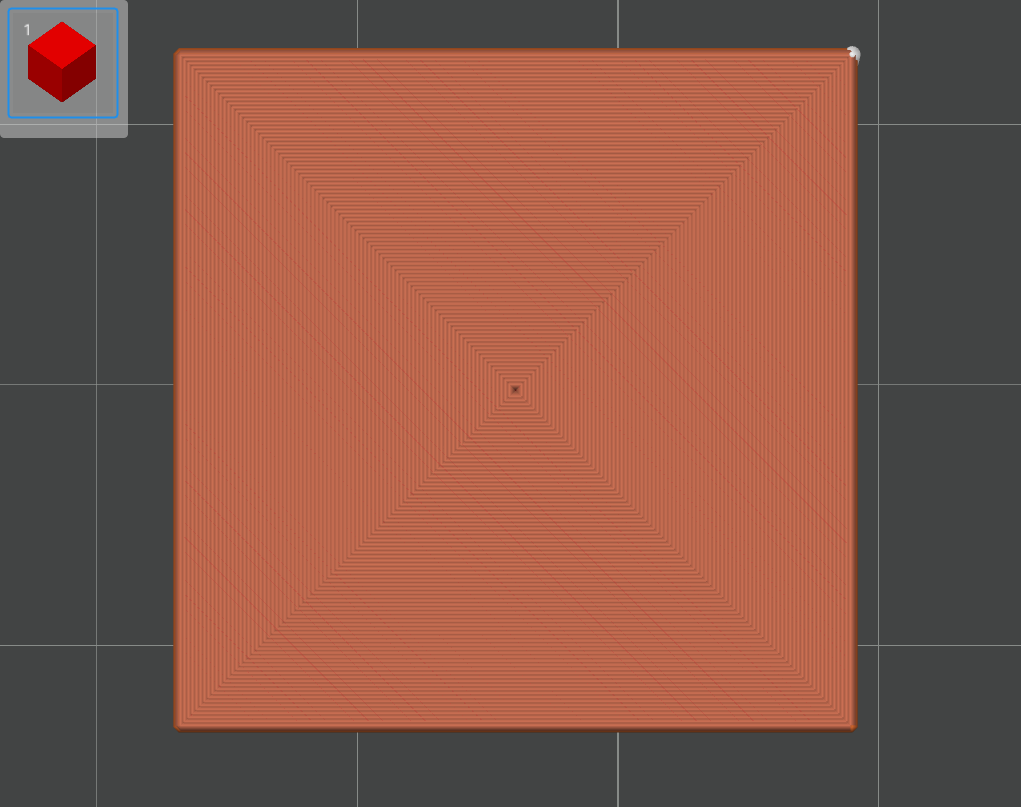

Patrón concéntrico:

Velocidad de planchado

La velocidad de planchado es la velocidad de movimiento de la boquilla durante el proceso de planchado; generalmente, una velocidad más lenta obtiene un mejor efecto de planchado.

Flujo de planchado

Esta es la cantidad de material que se extruirá durante el planchado. Es relativa al flujo de la altura de capa normal. Un valor demasiado alto provocará sobrextrusión en la superficie. Un valor demasiado bajo también puede causar que la superficie de planchado no sea lo suficientemente suave.

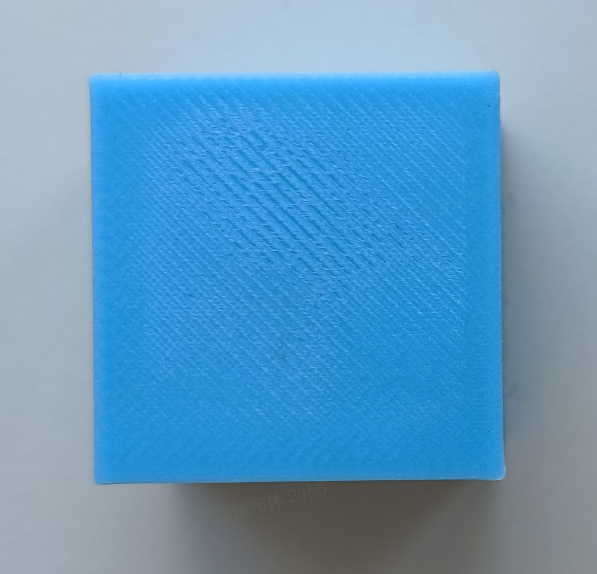

El flujo de planchado es demasiado pequeño:

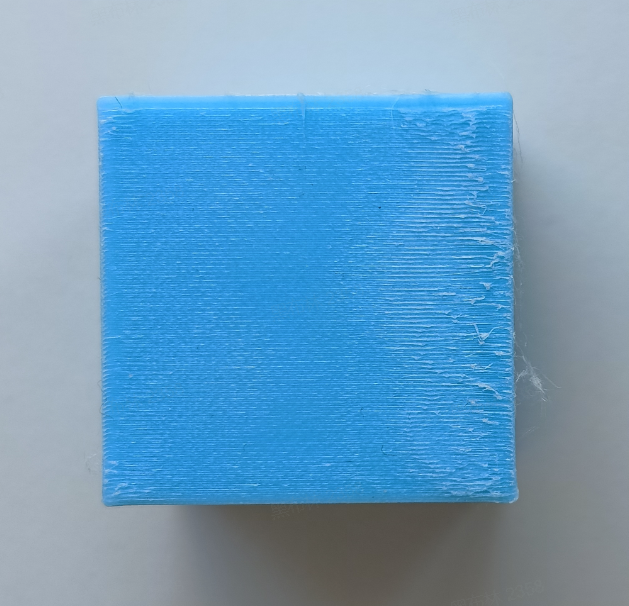

El flujo de planchado es demasiado grande:

Espaciado de líneas de planchado

El espaciado de las líneas de planchado; cuanto mayor sea el valor, mayor será el espaciado de la trayectoria de la boquilla. Suele recomendarse que sea menor que el diámetro de la boquilla para que la misma área pueda plancharse varias veces.

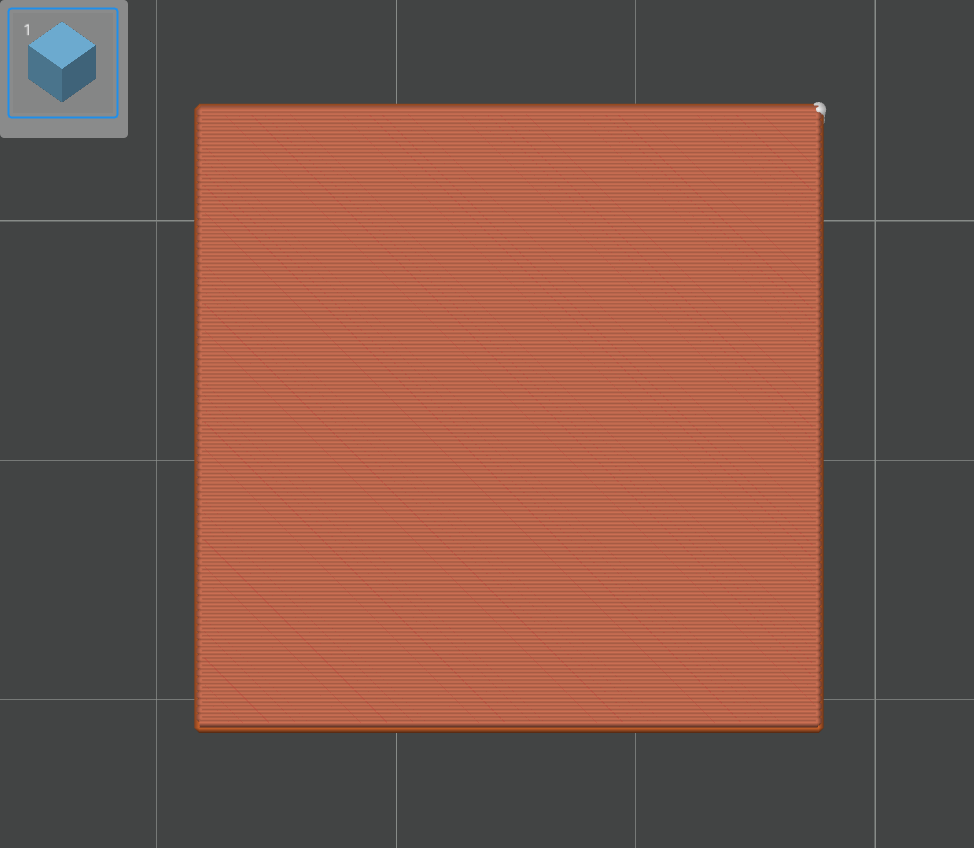

Espaciado de planchado 0.15 mm

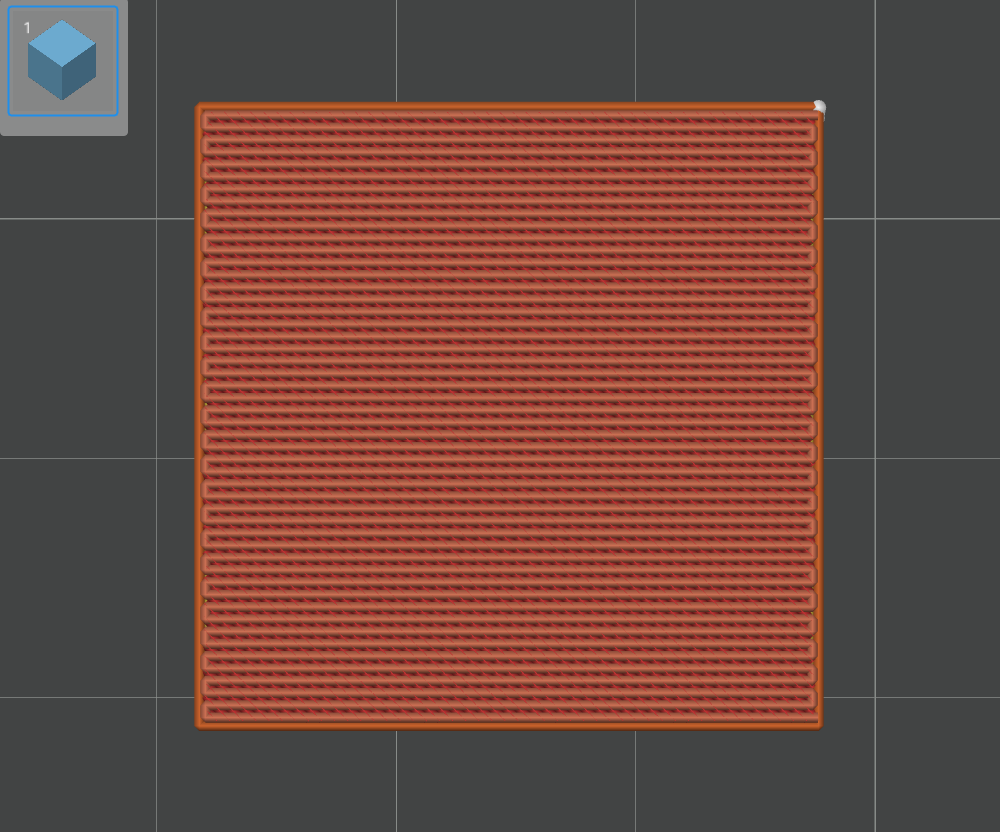

Espaciado de planchado 0.5 mm

Margen de planchado

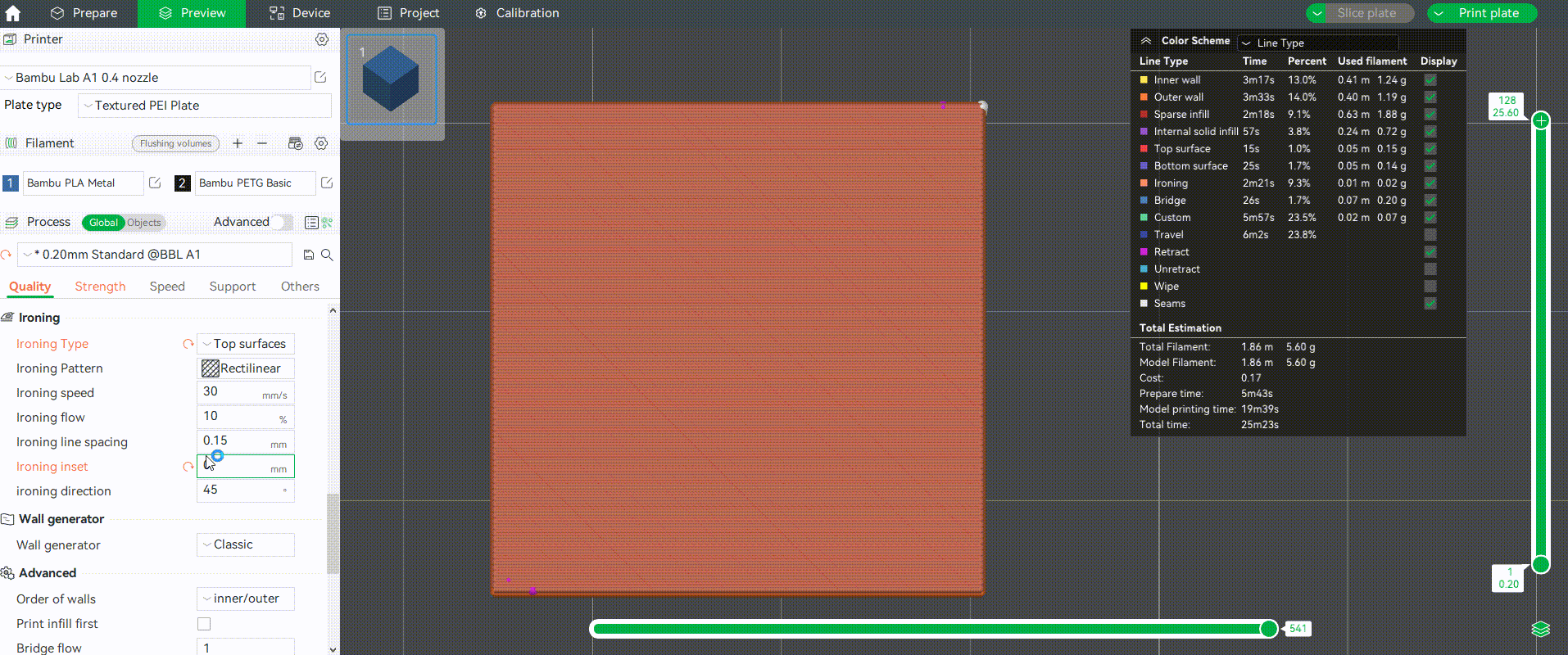

La versión 1.10 de Bambu Studio introdujo la función de margen de planchado. Durante el planchado, a veces puede haber acumulación de material en el área de los bordes. Al ajustar el 'margen de planchado', se puede ajustar adecuadamente el área de planchado para evitar este problema. El valor del parámetro está en mm, representando la distancia entre el área de planchado y el borde, y 0 indica desactivar.

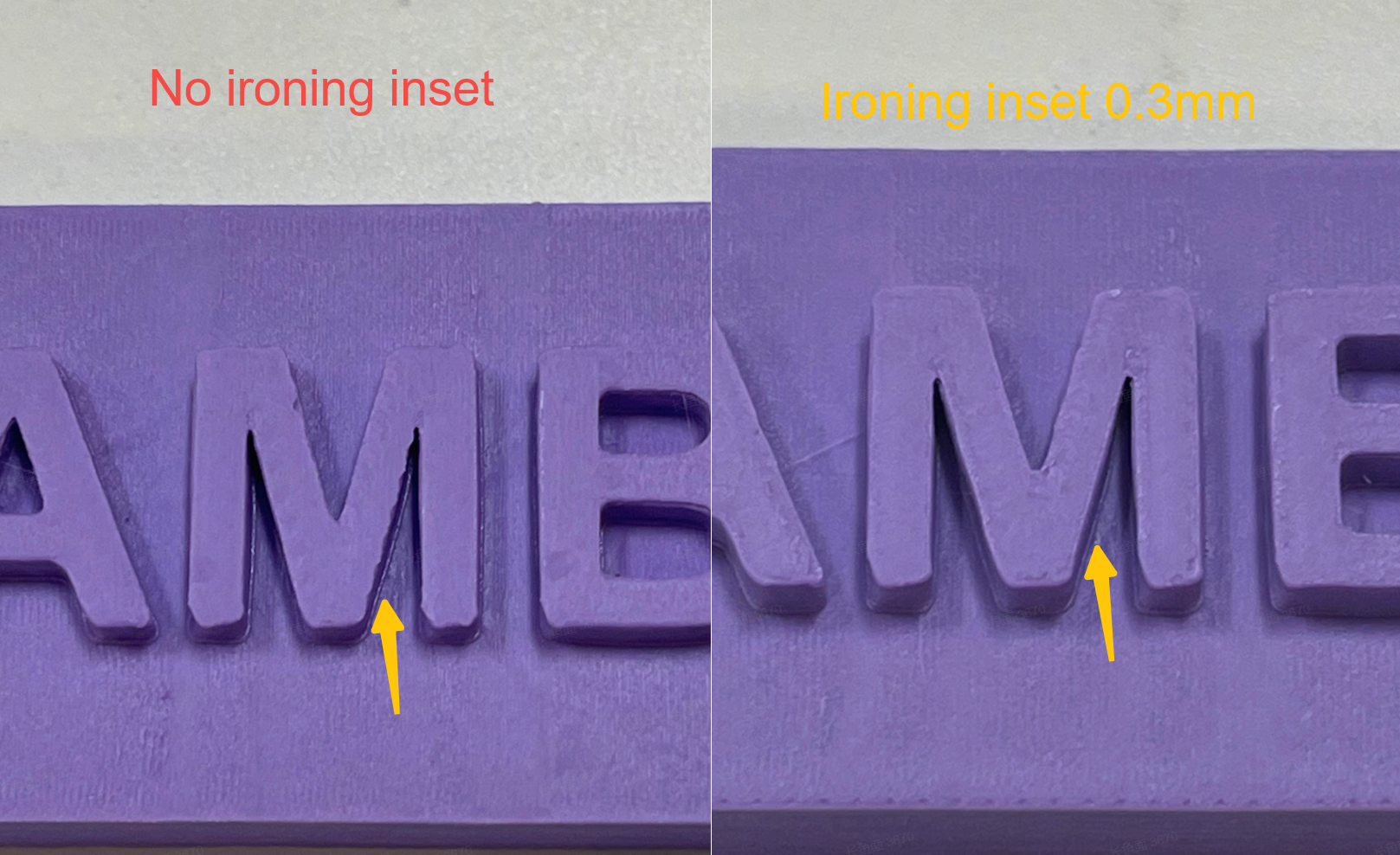

Comparación del efecto después de habilitar el margen de planchado

Dirección de planchado

Si desea ajustar este parámetro, asegúrese de que "Modo de desarrollo" esté habilitado en "Preferencias". El valor indica el ángulo relativo entre la línea de planchado y la línea del patrón superior, generalmente un ángulo de 45° obtiene un mejor efecto de planchado, como se muestra en la figura a continuación.

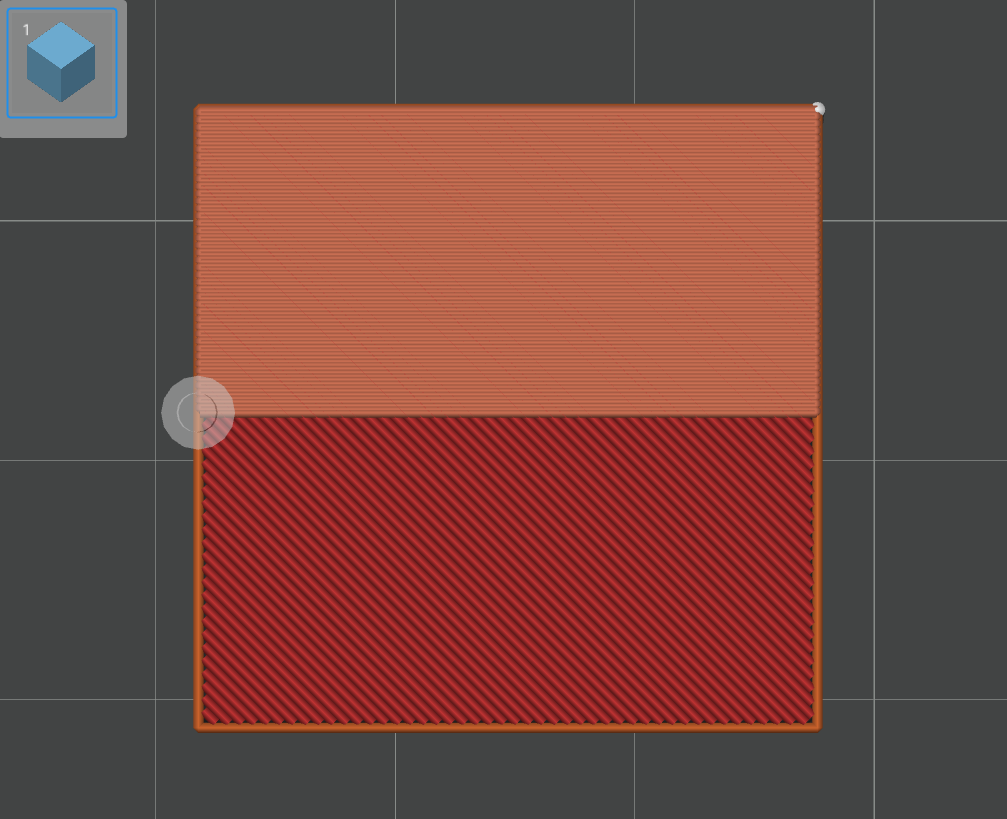

Dirección de planchado 45°

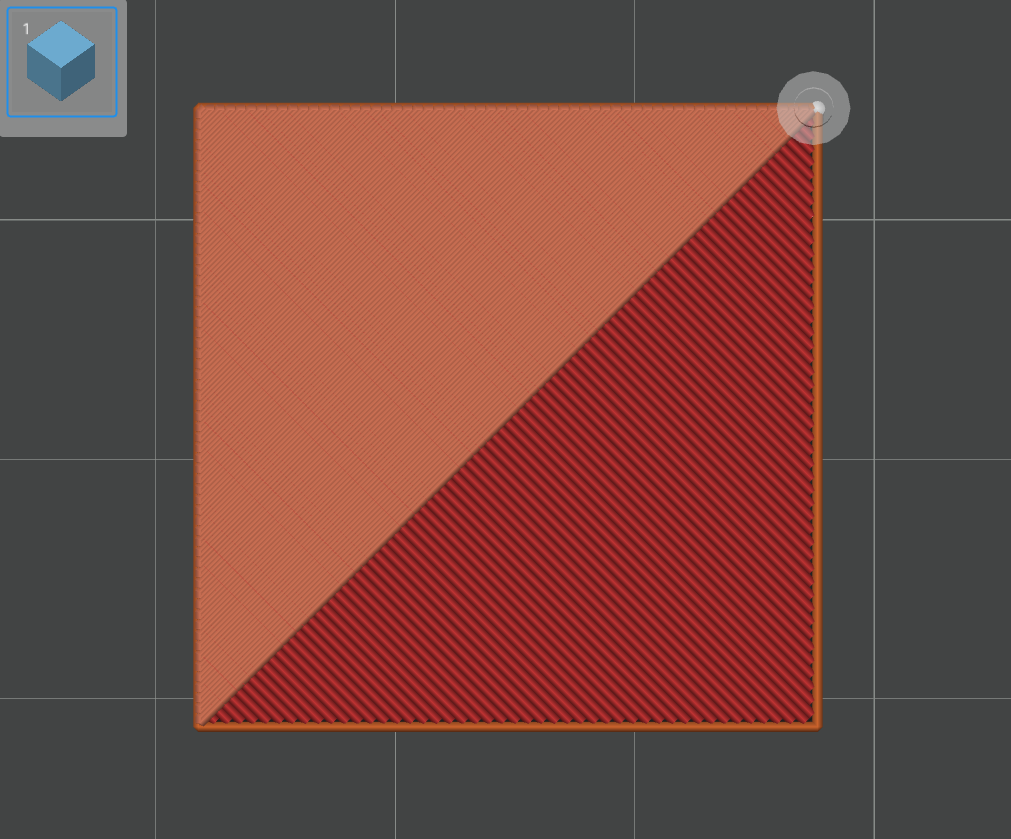

Dirección de planchado 90°
