En la versión 1.9 de Bambu Studio, introdujimos la herramienta de medición (gracias a OrcaSlicer y PrusaSlicer) para medir ángulos y distancias entre objetos.

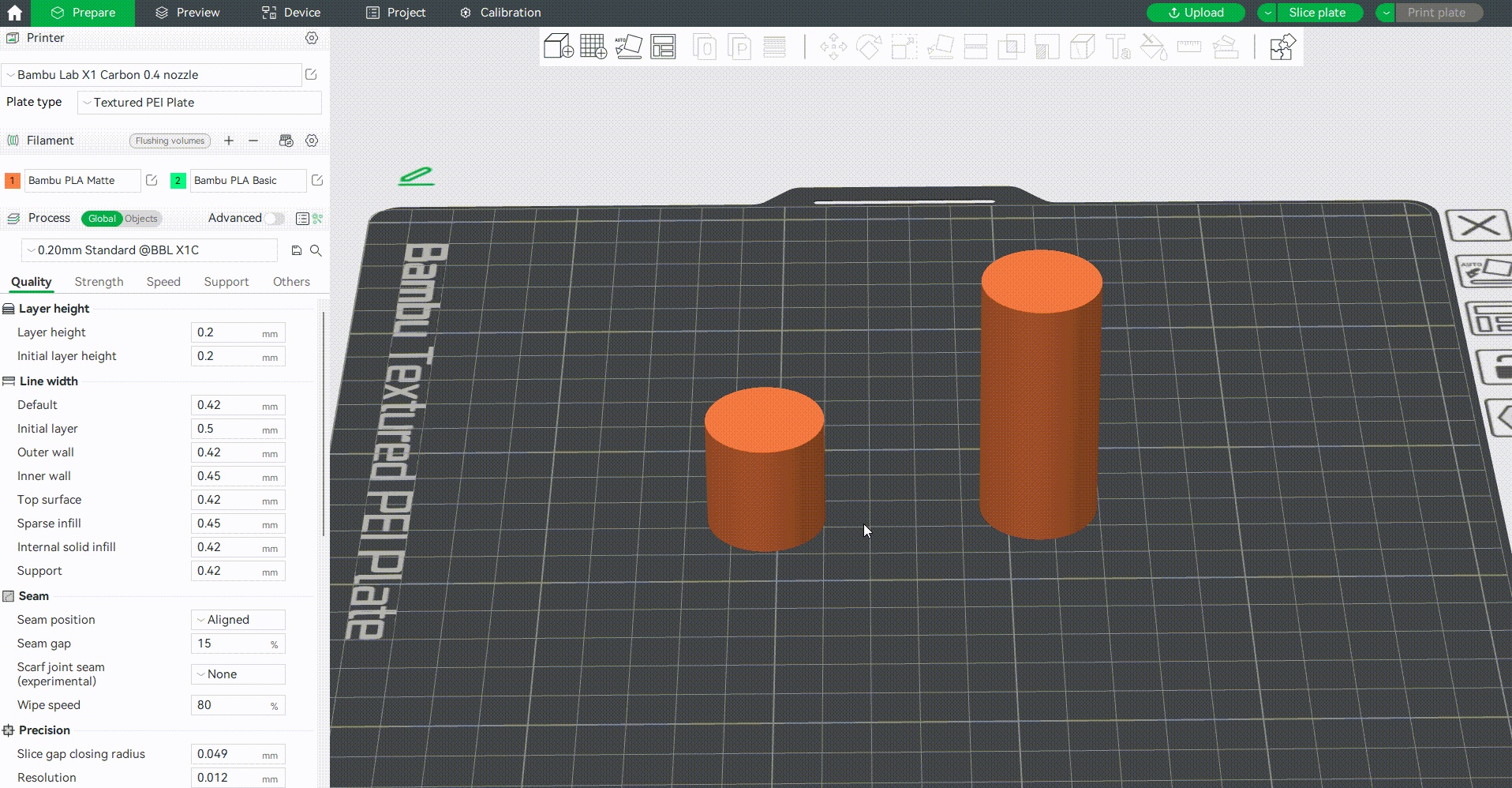

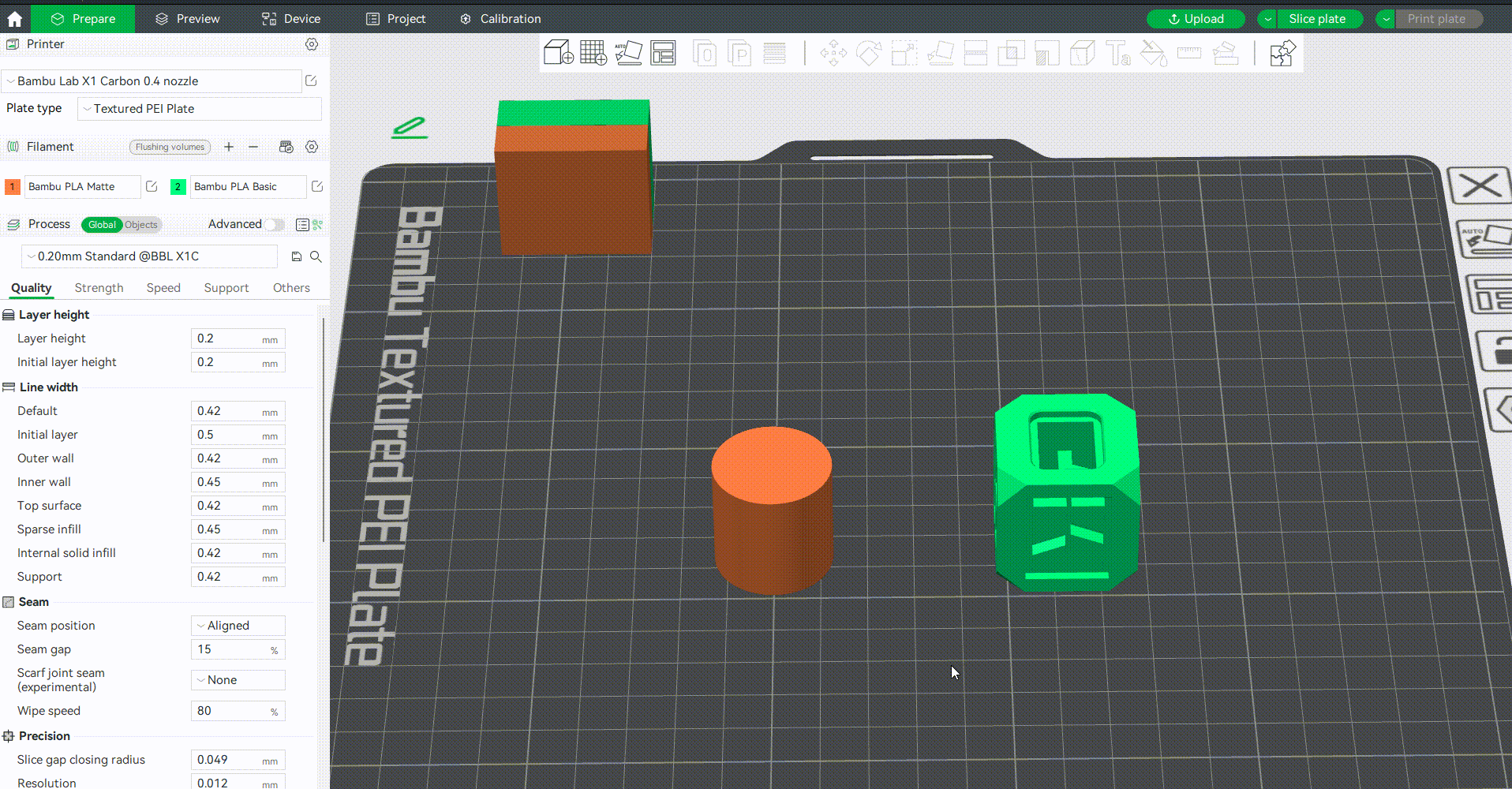

Esta función se puede utilizar para medir la distancia entre posiciones o entre múltiples objetos. Para medir ángulos y distancias entre múltiples objetos, primero debe seleccionarlos mediante Ctrl + clic izquierdo.

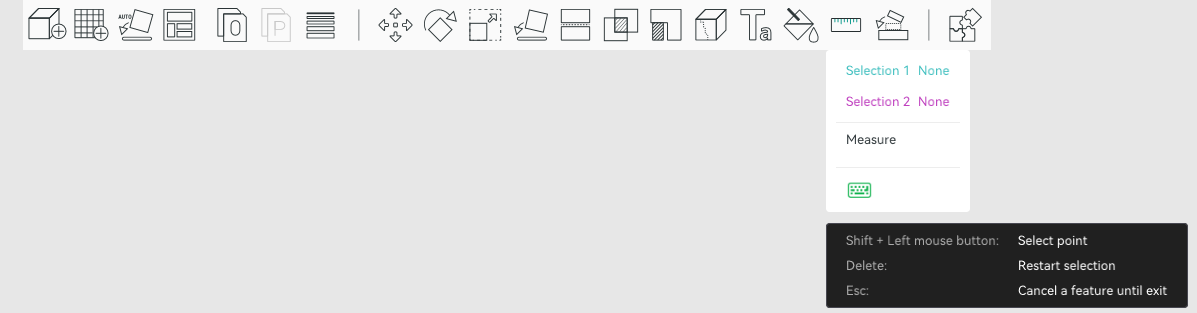

Cómo usar
La herramienta de medición se puede utilizar para medir ángulos y distancias entre puntos, líneas, superficies y círculos.
1. Punto
-
Pase el mouse sobre los bordes o esquinas del objeto para seleccionar un punto.
-
Utilice Mayús + clic izquierdo para seleccionar un punto en cualquier ubicación.
Una vez seleccionados dos puntos, se medirá su distancia en línea recta y distancia XYZ.

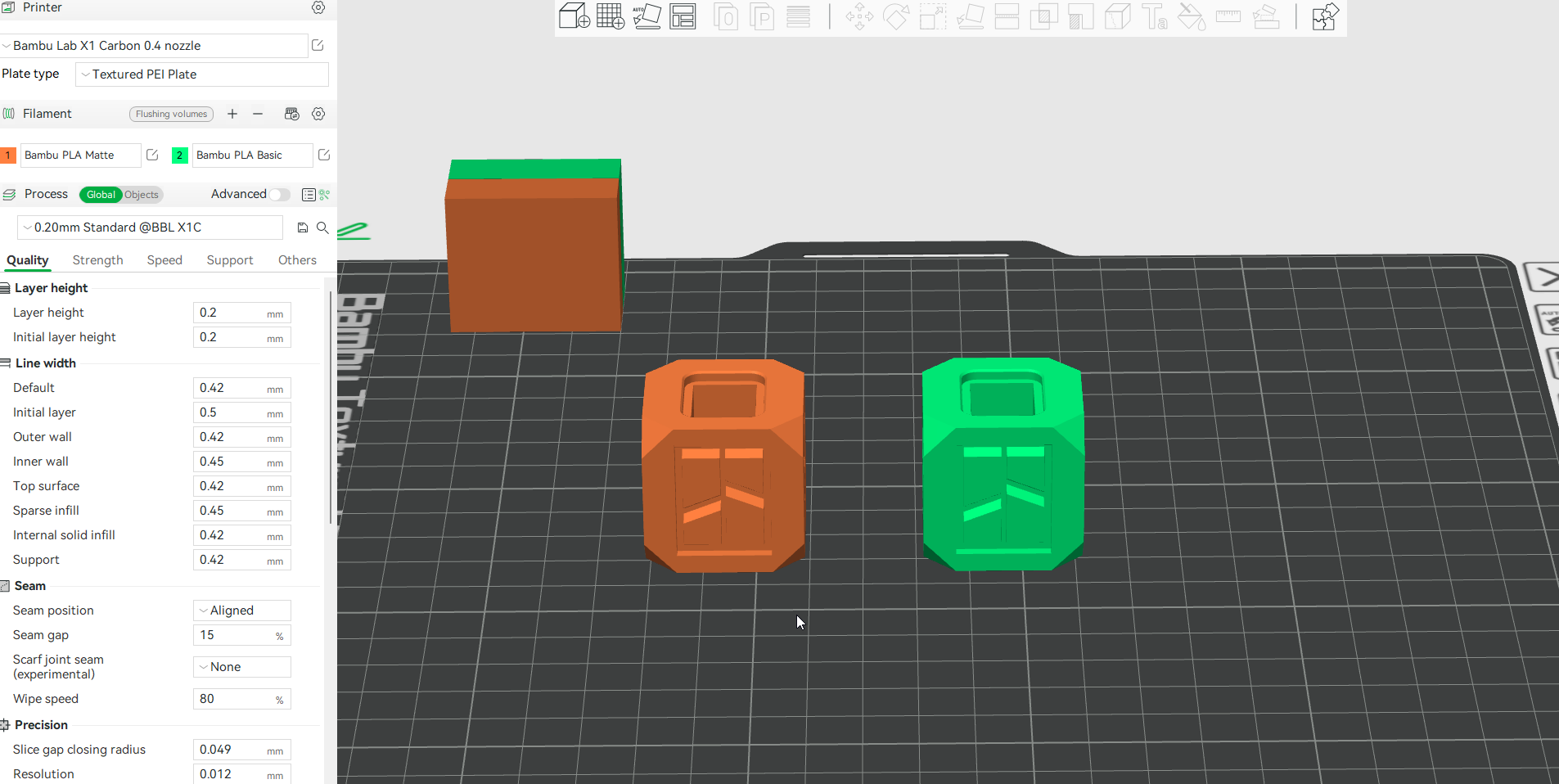

Punto y punto
2. Línea
Pase el mouse sobre una línea del modelo y haga clic para seleccionarla. Se pueden medir la distancia en línea recta, la distancia XYZ y el ángulo entre una línea y otras posiciones.
-

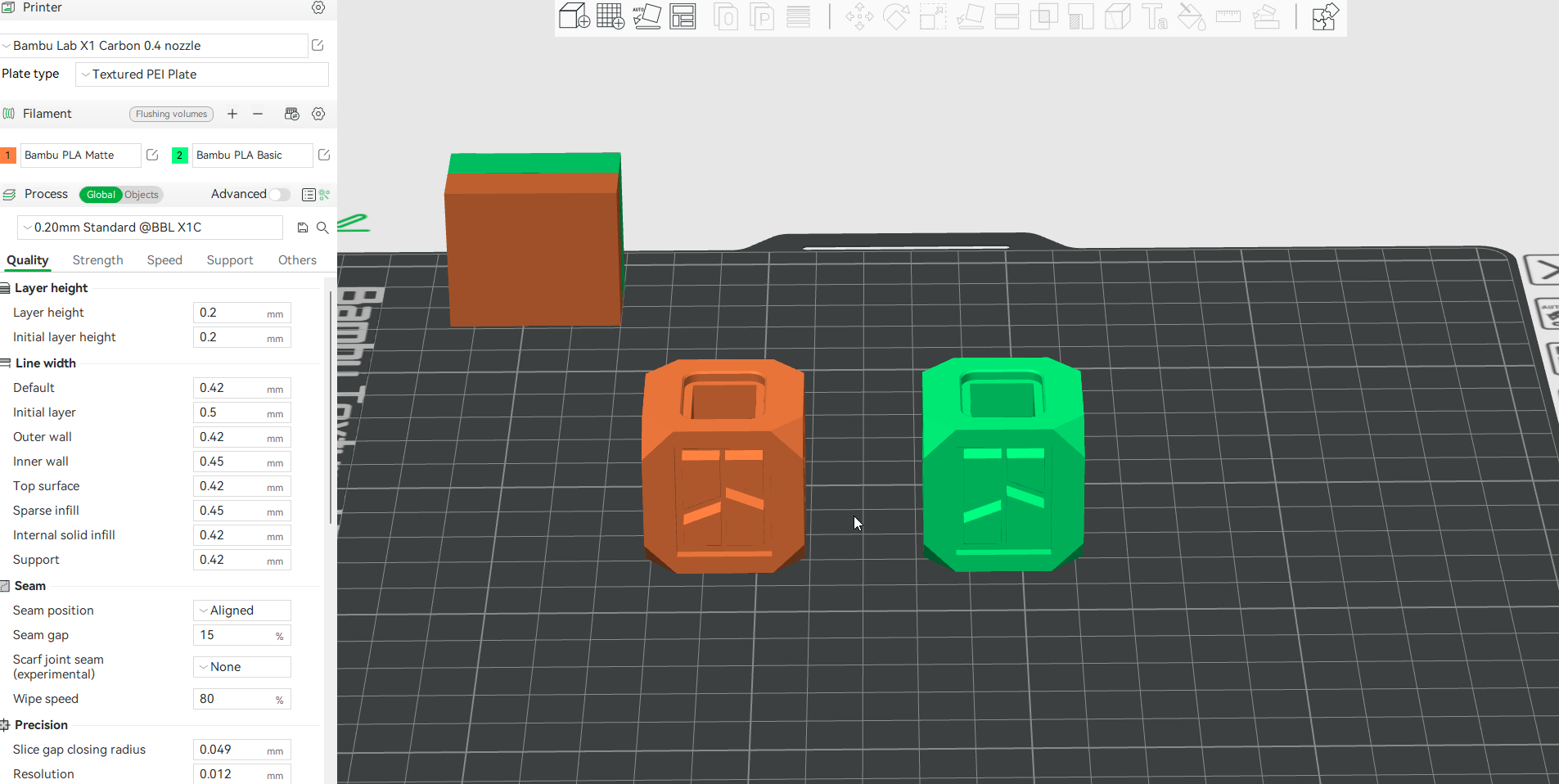

Entre dos líneas, se pueden medir el ángulo y la distancia:
-

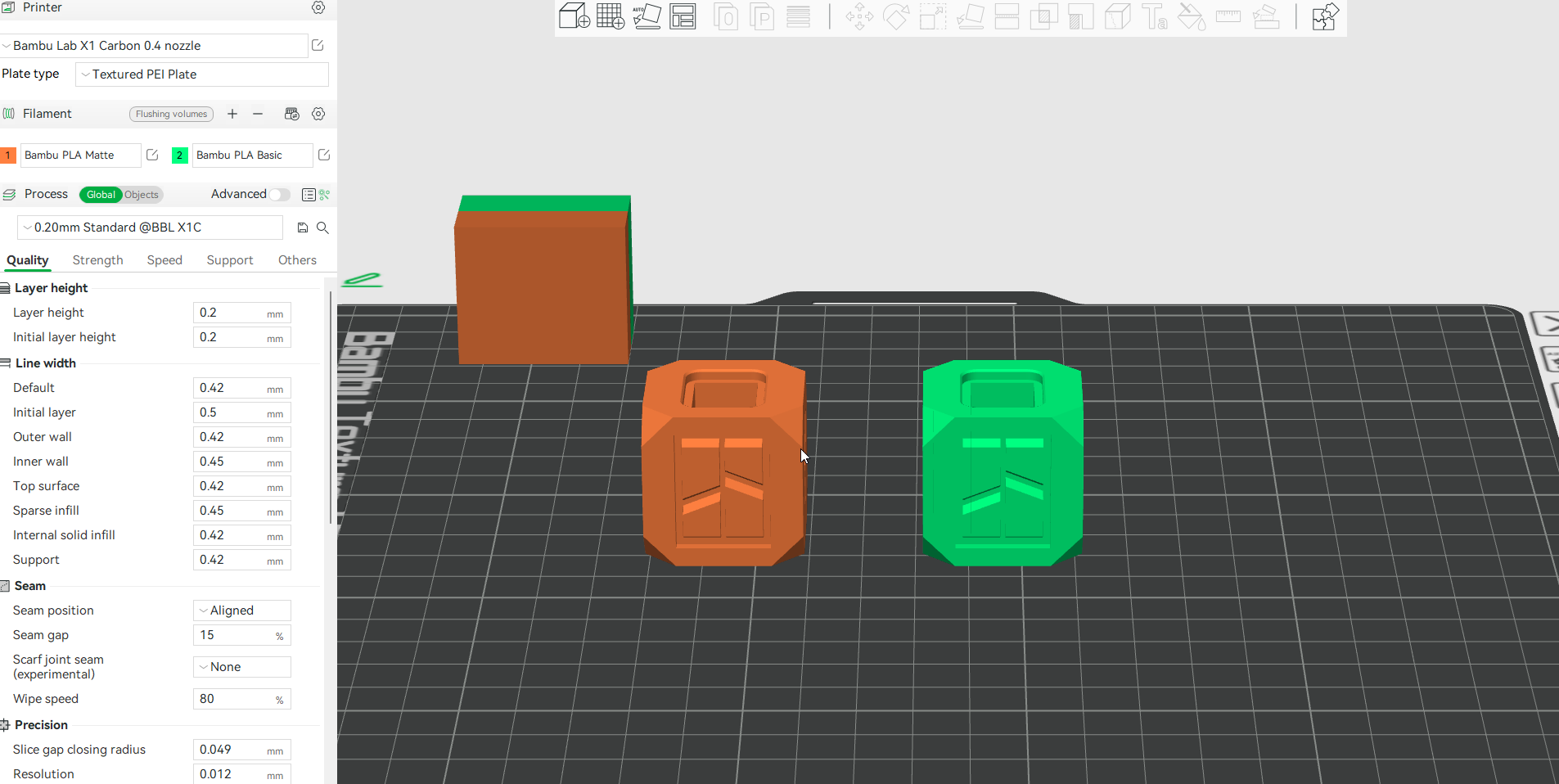

Entre una línea y un punto, se pueden medir las distancias paralela y en línea recta:
3. Superficie
Pase el mouse sobre una superficie del modelo y haga clic para seleccionarla.
-

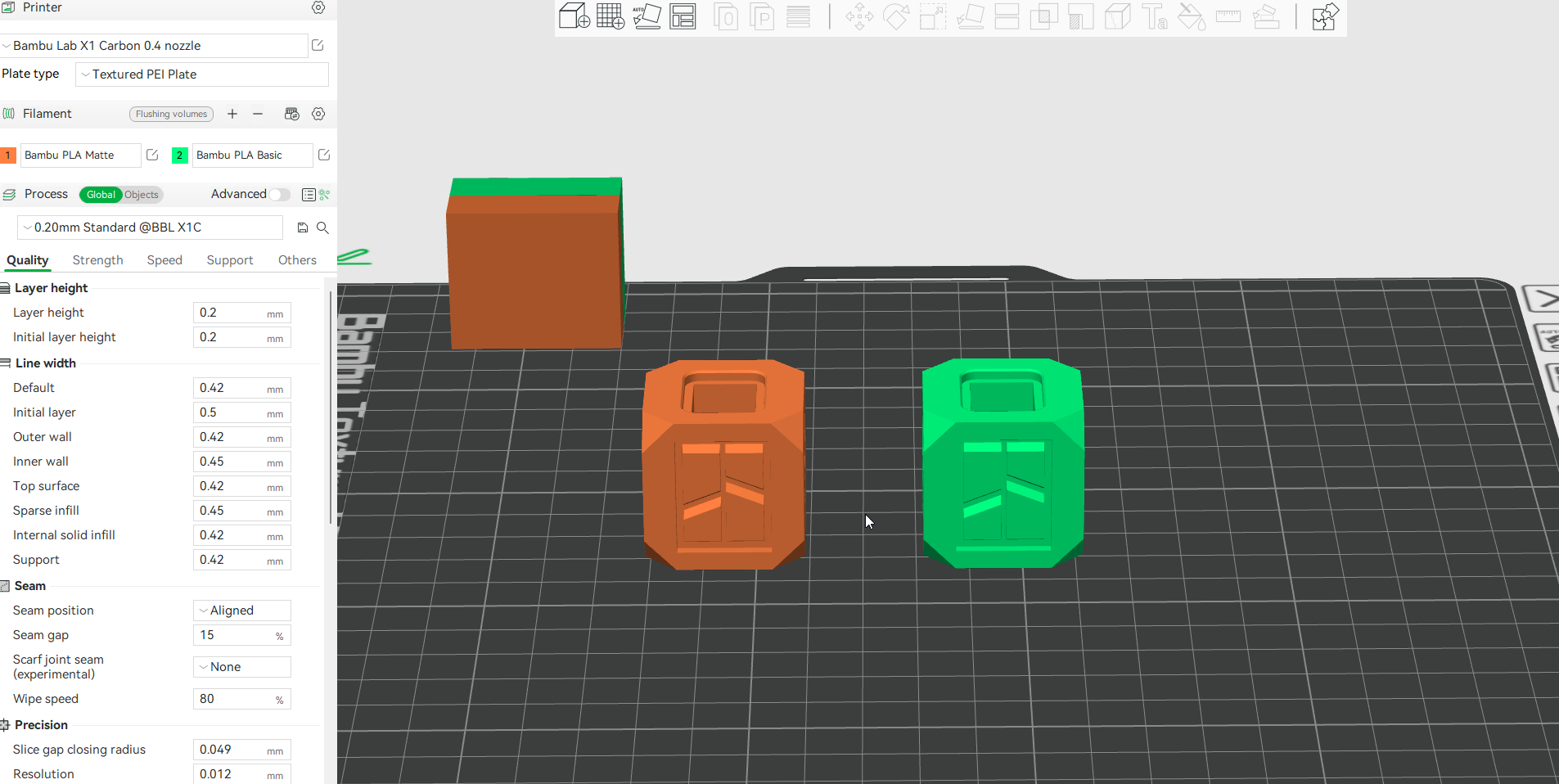

Entre dos superficies, si son paralelas, se medirá su distancia en el eje Z; si no son paralelas, se medirá su ángulo.
-
Entre una superficie y un punto, se medirá su distancia en el eje Z.
-
Entre una superficie y una línea, se medirán su distancia y ángulo.
4. Círculo
-

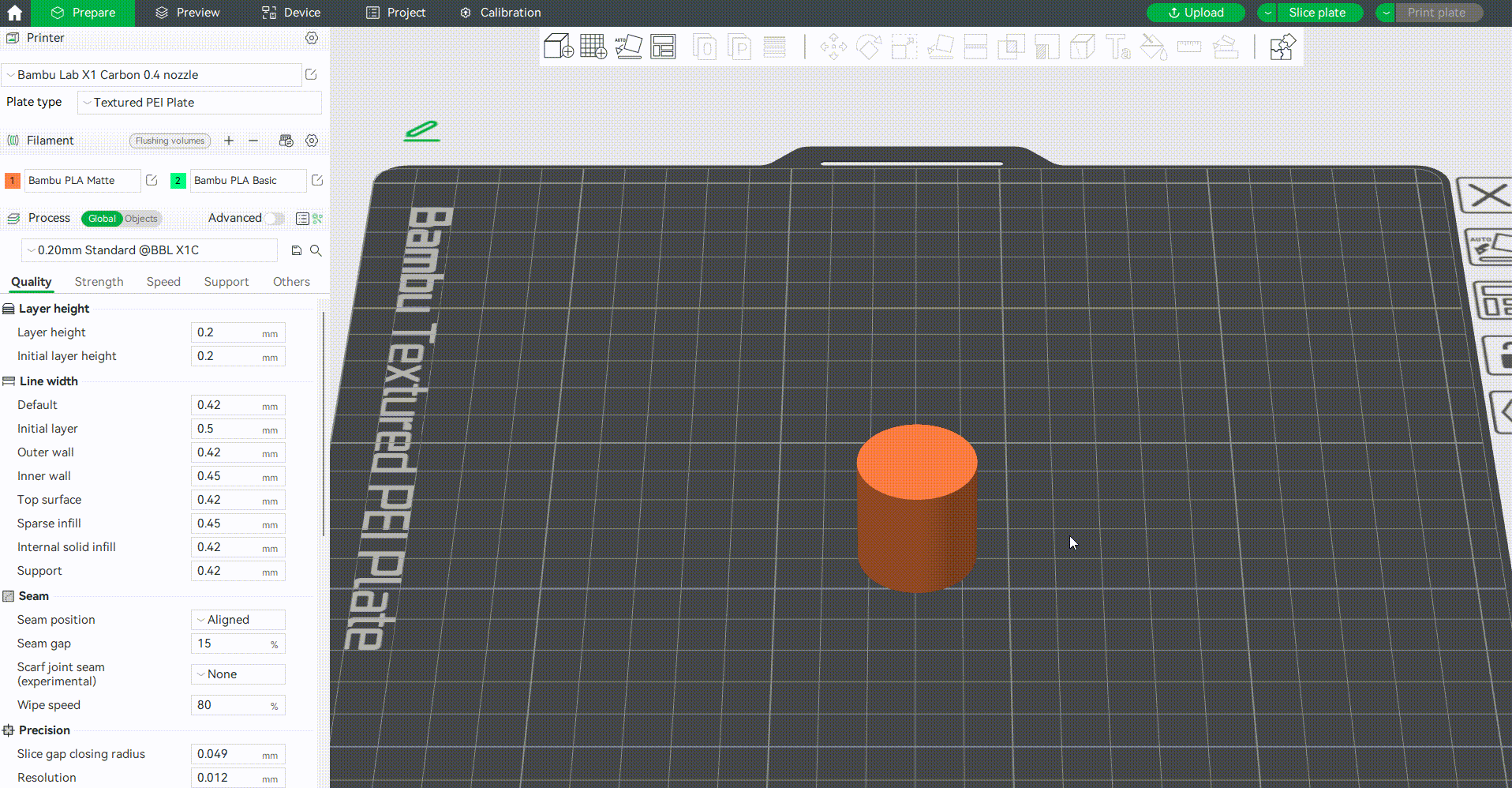

Haga clic en el perímetro de una superficie redonda para seleccionar un círculo. A continuación, se medirán su radio y diámetro.
-
Entre dos círculos, se medirá la distancia en línea recta entre sus centros.
-
Entre un círculo y un punto, se medirá la distancia desde el centro del círculo hasta el punto.
-
Entre un círculo y una línea, se medirá la distancia desde el centro del círculo hasta la línea.
-
Entre un círculo y una superficie, si es una superficie redonda, se medirá la distancia en el eje Z entre el centro del círculo y la superficie redonda; si no es una superficie redonda, se medirá la distancia desde el círculo hasta el punto más cercano de la superficie.
