Cómo Habilitar la Infllado Locked Zag

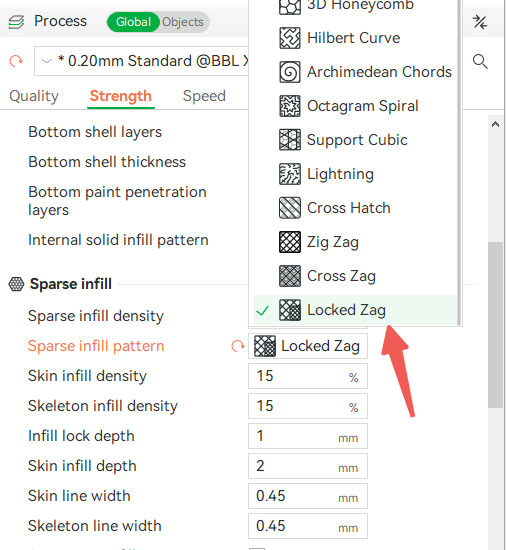

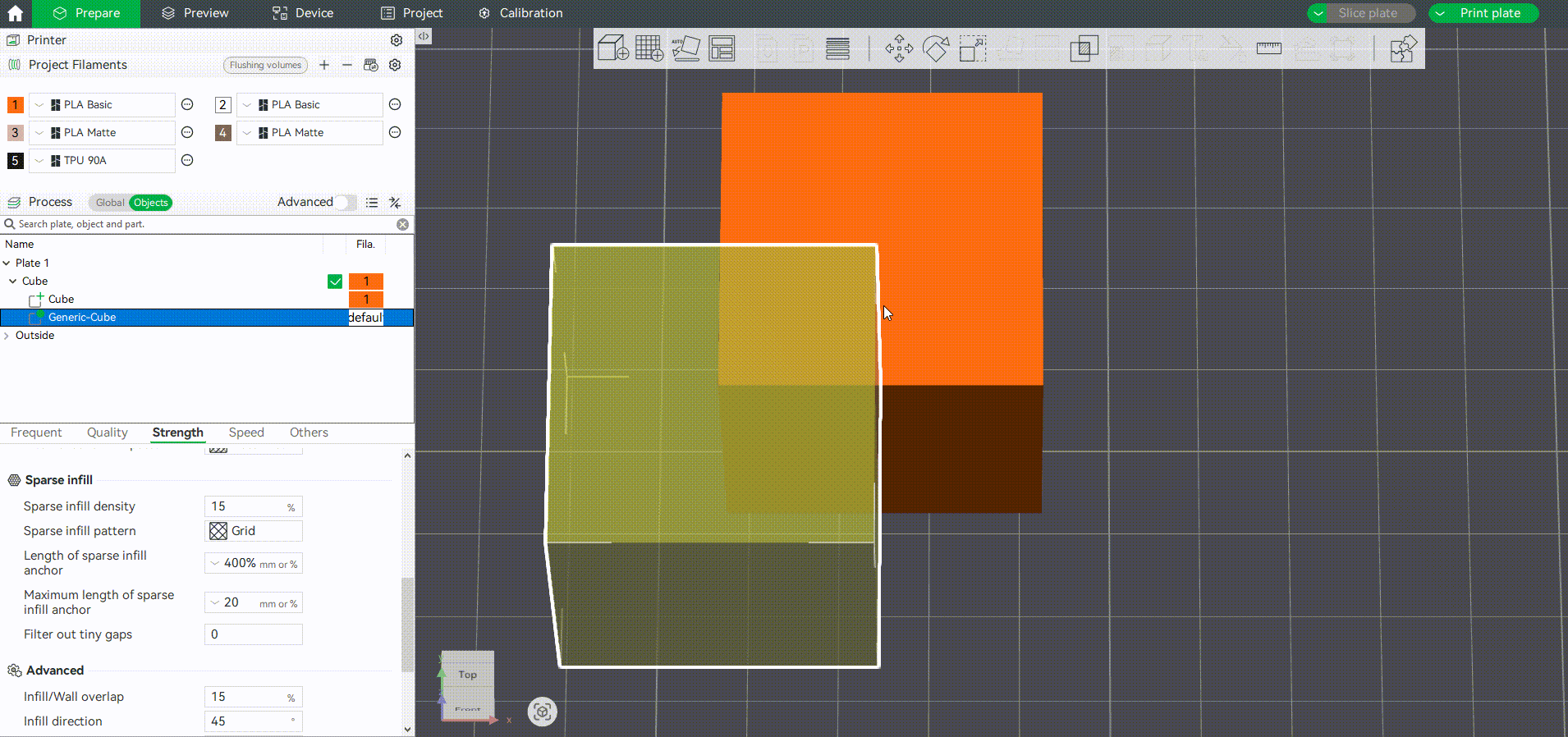

En la interfaz de Bambu Studio, navegue hasta: Proceso → Resistencia → Patrón de Infllado Espaciado
Seleccione "Locked Zag" del menú desplegable. La estructura de infllado se muestra en el siguiente diagrama.
Introducción a la Estructura de Infllado
Locked Zag es un patrón de infllado que equilibra apariencia y resistencia estructural. Se compone de dos partes:

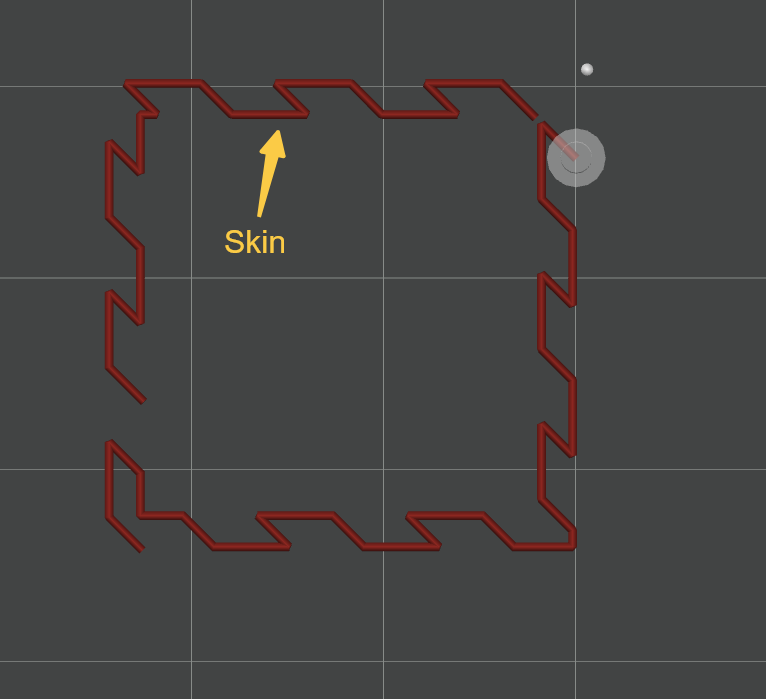

Piel:
-
Ubicación: Área de infllado inmediatamente adyacente a las paredes internas del modelo
-
Patrón: Utiliza trayectorias Cross Zag
-

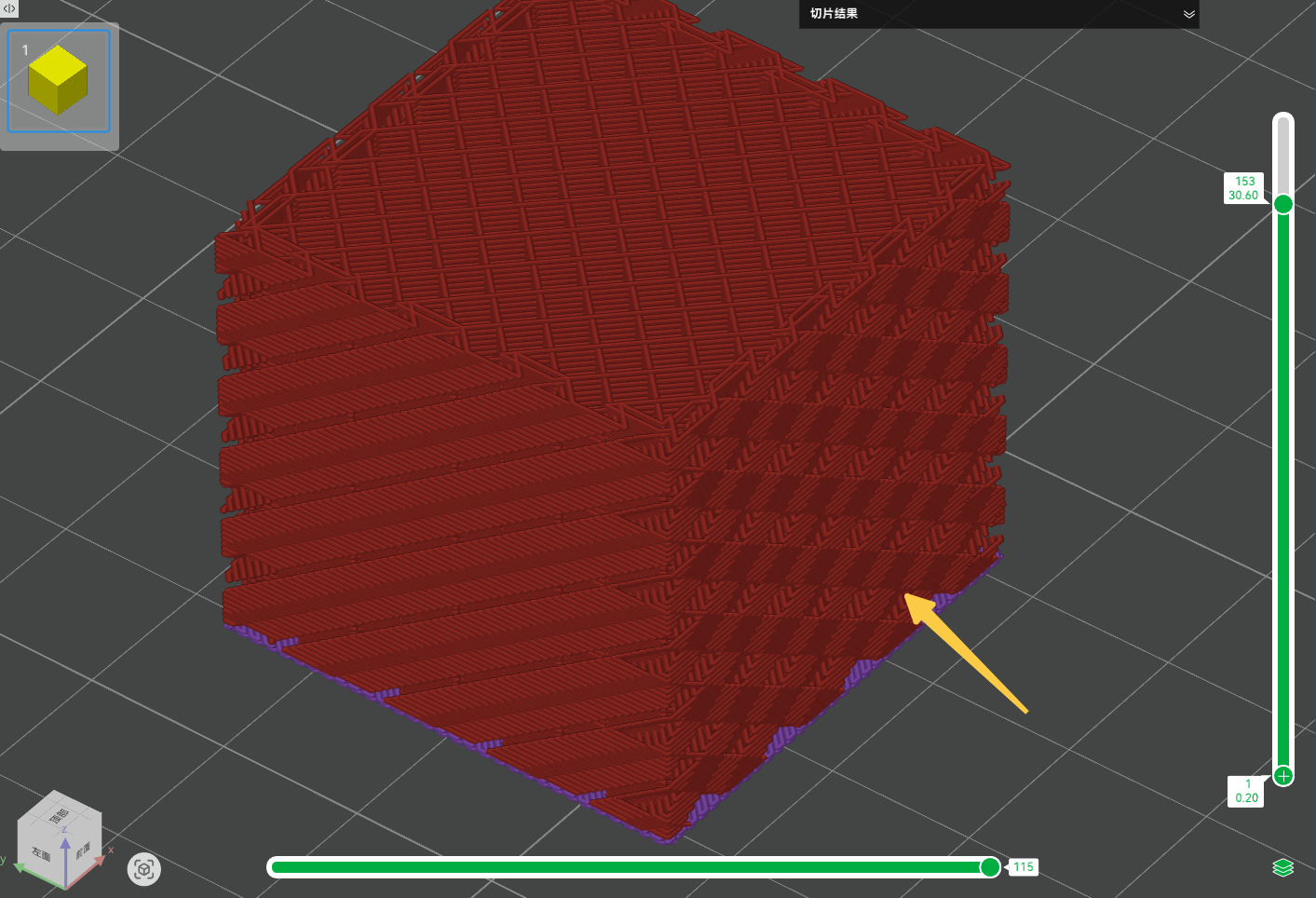

Efecto: Garantiza que la textura superficial lateral sea igual a la del infllado Cross Zag
-
Consejo de visualización: Desactive "Mostrar Paredes Internas/Externas" en la configuración de Tipo de Línea para observar claramente los efectos del infllado lateral, como se muestra a continuación.
Esqueleto:
-
Ubicación: Área central del infllado
-

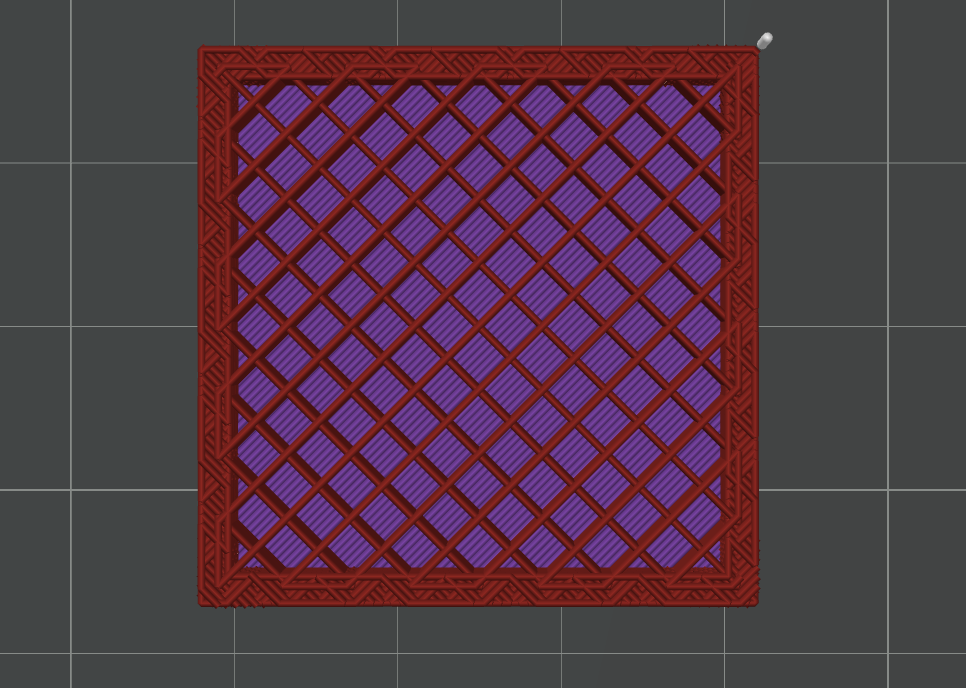

Patrón: Utiliza trayectorias Zig Zag
-

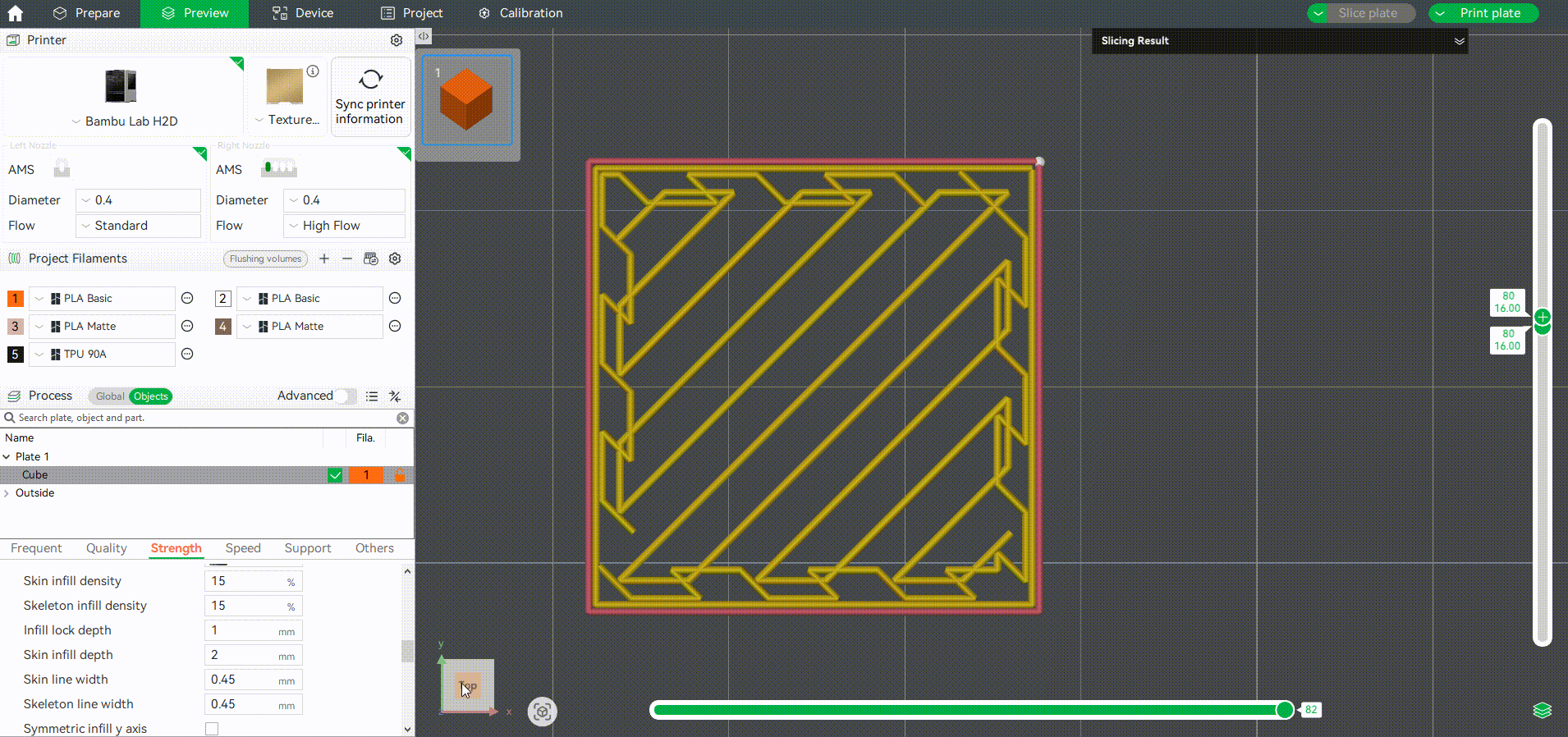

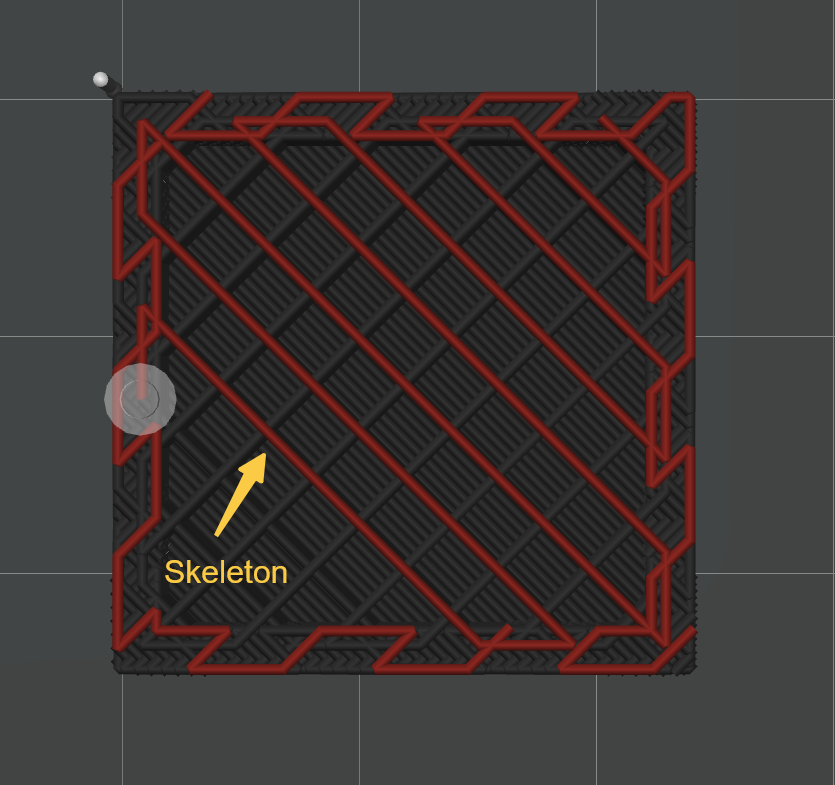

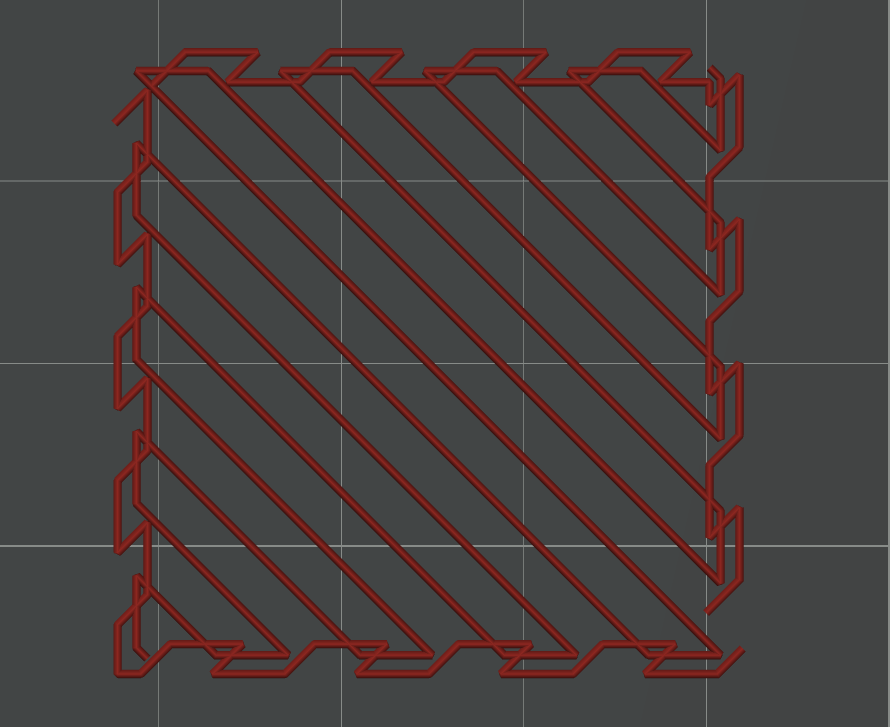

Característica: Se superpone con la Piel para mejorar la resistencia estructural (se muestra la sección transversal completa a continuación)
Ventajas Clave:
-
El esqueleto Zig Zag proporciona mayor resistencia (más fuerte que el infllado Cross Zag)
-
Mantiene la textura superficial de Cross Zag
-
Superposición ajustable entre piel y esqueleto para optimizar la resistencia de unión
Explicación de Parámetros

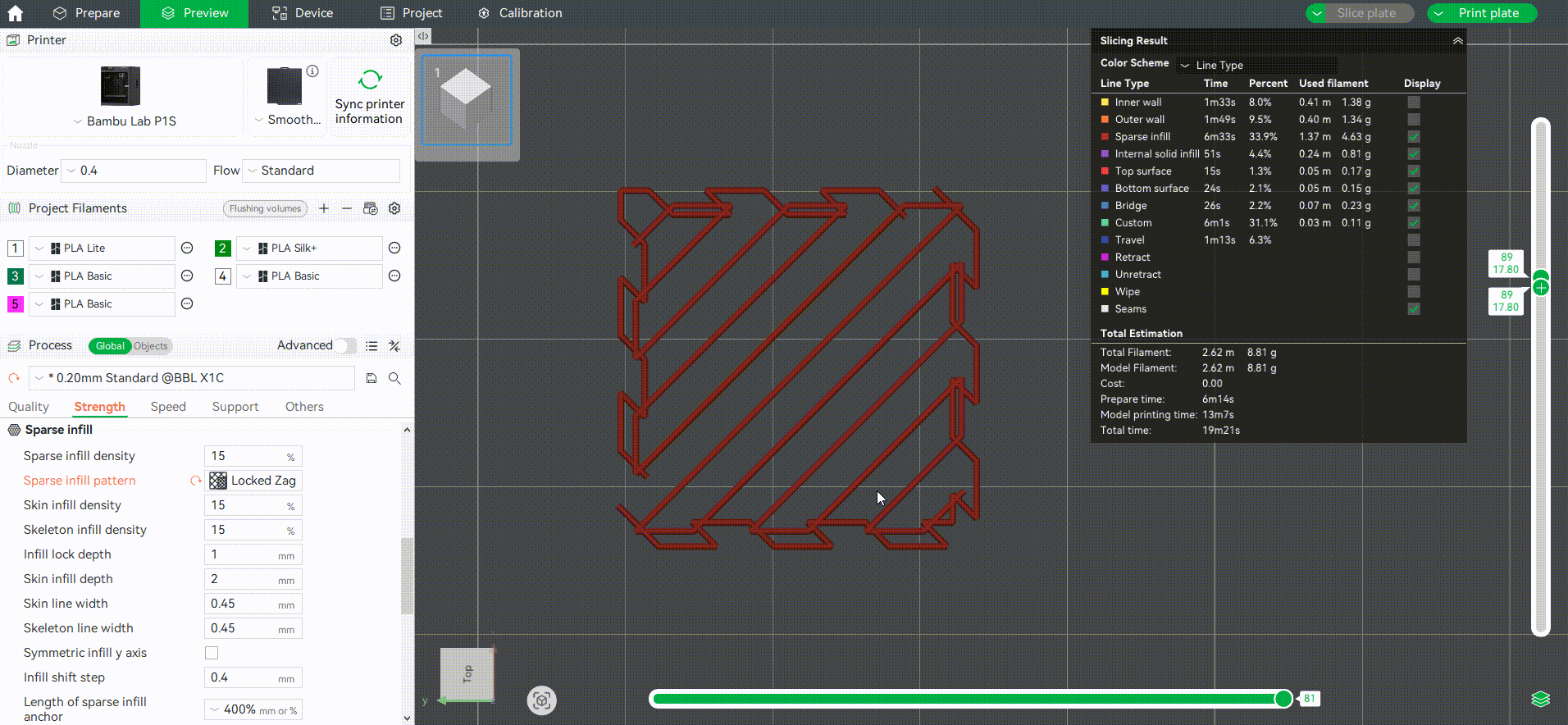

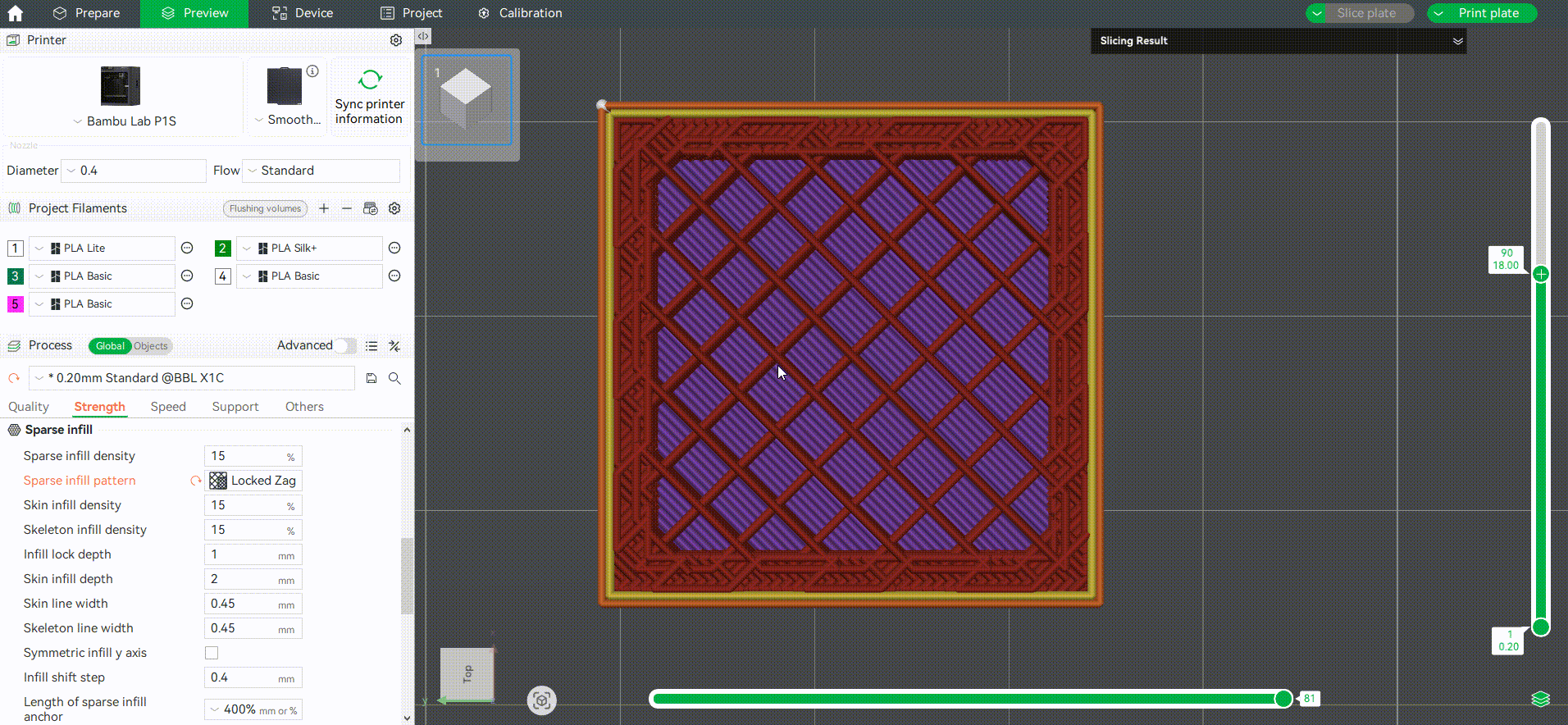

Densidad de Infllado Espaciado: Controla la densidad interna general del infllado (mostrado a continuación)
Nota: La densidad de piel y esqueleto son parámetros secundarios de la densidad de infllado espaciado:
-
Ajustar la densidad de infllado espaciado actualizará automáticamente las densidades de piel/esqueleto
-
Puede ajustar individualmente las densidades de piel/esqueleto dentro de rangos efectivos

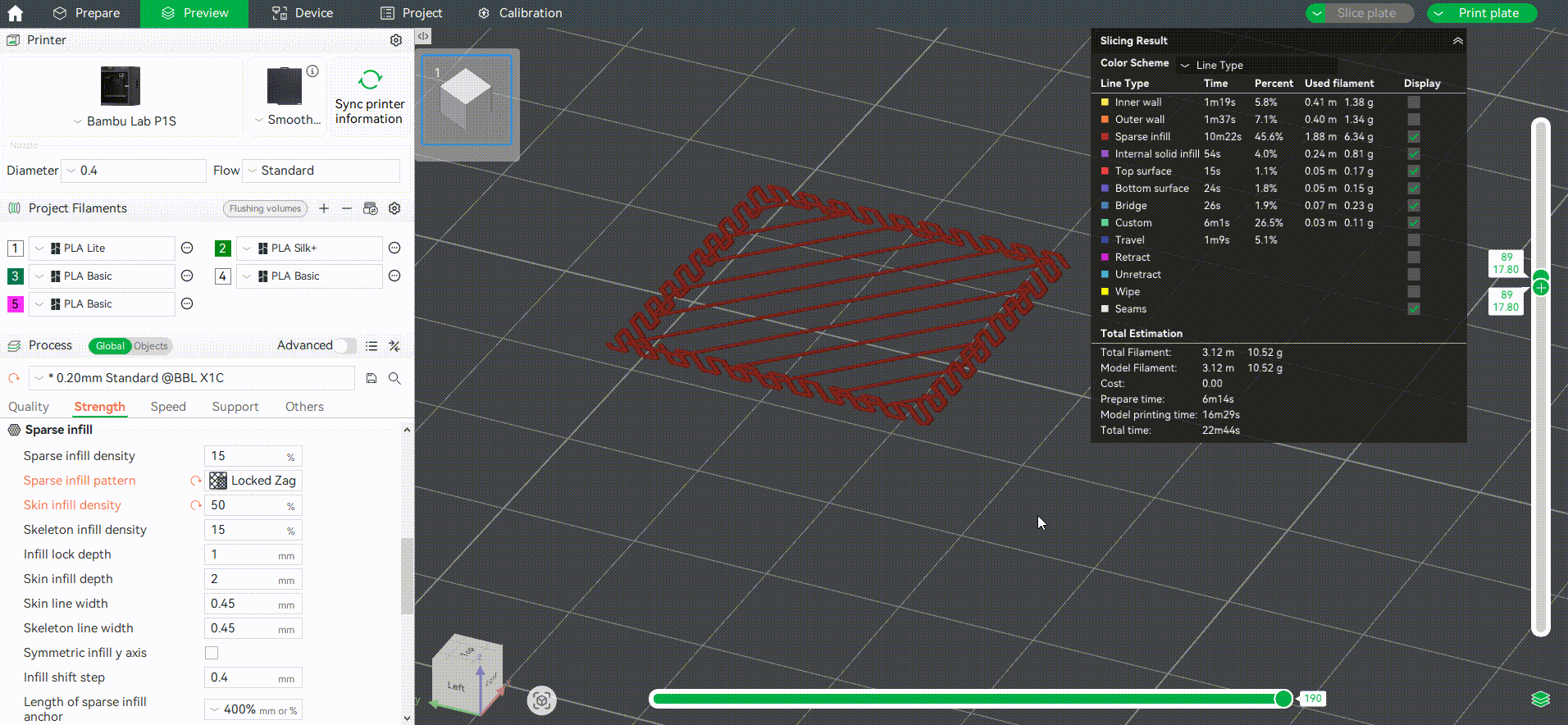

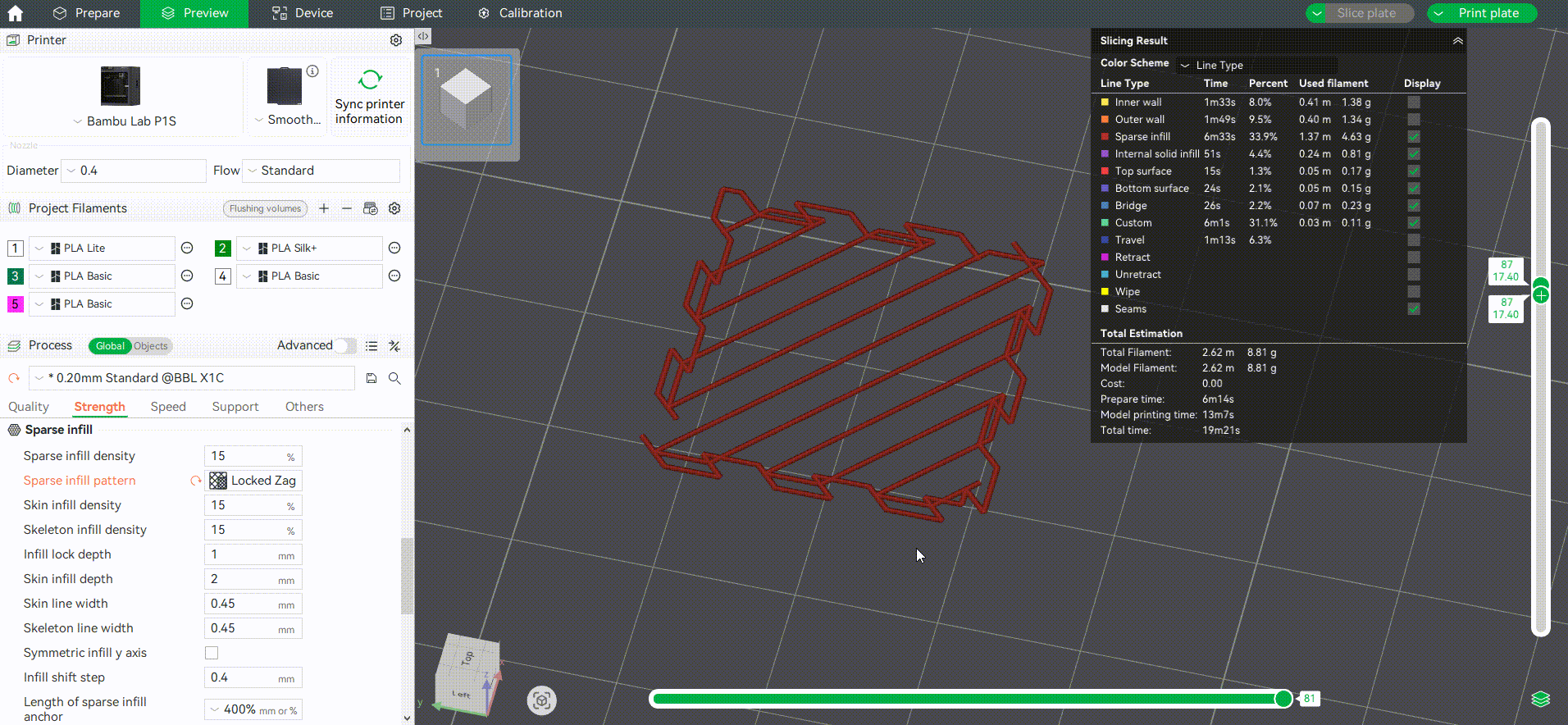

Densidad de Infllado de Piel: Ajusta únicamente la densidad en el área de piel del infllado espaciado, lo que afecta adicionalmente la densidad lateral (mostrado a continuación)
Densidad de Infllado de Esqueleto: Ajusta la densidad en el área de esqueleto del infllado espaciado, afectando la densidad de las trayectorias internas (mostrado a continuación)
Profundidad de Bloqueo de Infllado: Ajusta el ancho de superposición entre piel y esqueleto. Mayor profundidad = estructura más fuerte.

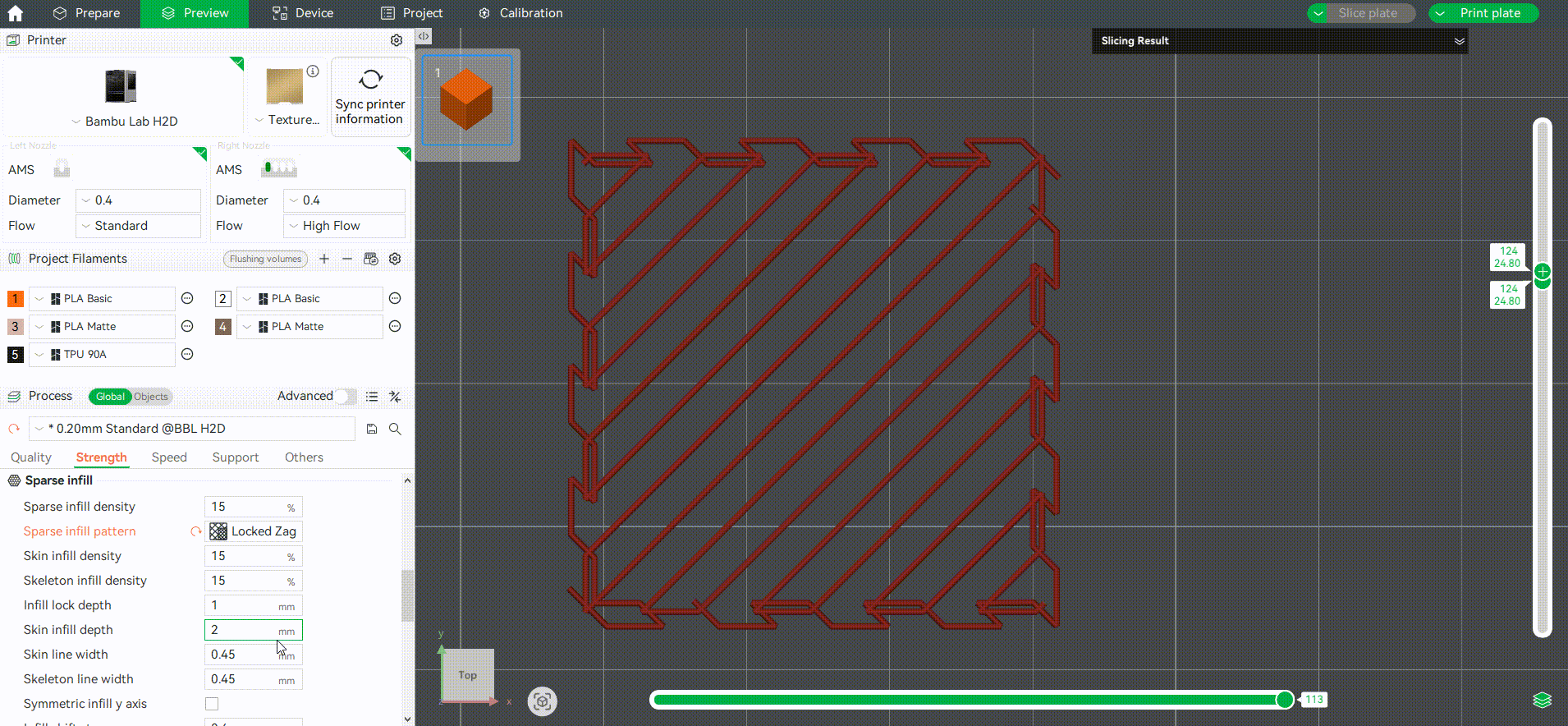

Profundidad de Infllado de Piel: Controla el grosor de la piel. Valores más altos hacen que las capas superficiales sean más profundas, acercando las superficies al patrón Cross Zag. Nota: La profundidad de bloqueo de infllado no puede exceder la profundidad de infllado de piel (predeterminado: 50% de la profundidad de infllado de piel)
Ancho de Línea de Piel: Ajusta el ancho de línea del patrón de piel.
Ancho de Línea de Esqueleto: Ajusta el ancho de línea del patrón de esqueleto.
Solución de Problemas de "Partición de Infllado"
¿Qué es la partición de infllado?
Cuando diferentes áreas del modelo utilizan densidades/anchos de línea de infllado distintos, el infllado puede dividirse en bloques separados, causando:
-
Huecos entre infllados → unión más débil
-
Mayor riesgo de desgarro o fallas en la impresión
El ejemplo a continuación muestra un cubo con parámetros modificados localmente, demostrando claramente la partición entre áreas ajustadas y no ajustadas.

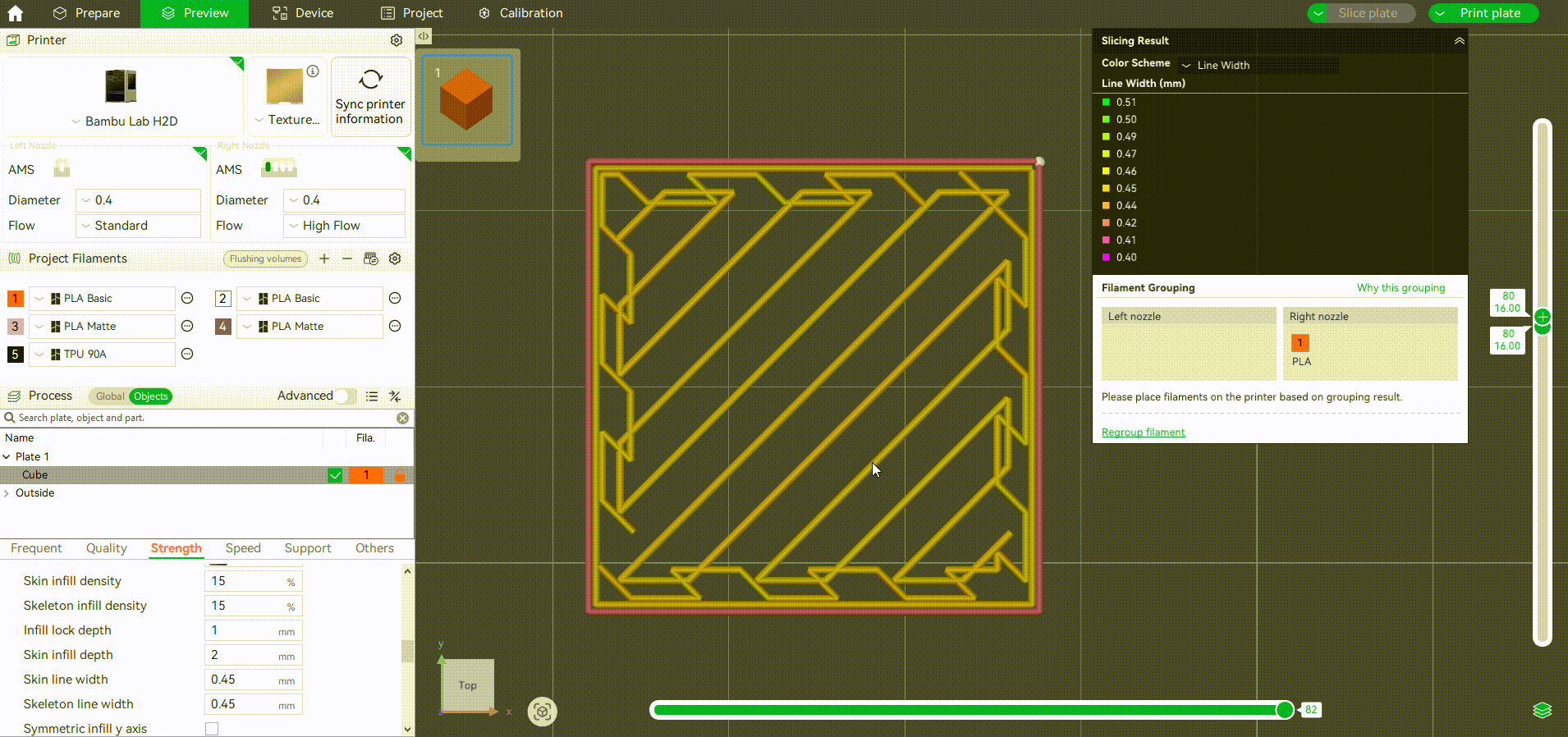

El patrón Locked Zag, con sus cuatro parámetros ajustables, garantiza conexiones sin fisuras entre áreas de infllado con densidades/ancho de línea distintos, evitando la partición. A continuación se muestran ejemplos tras aplicar modificadores a un cubo:

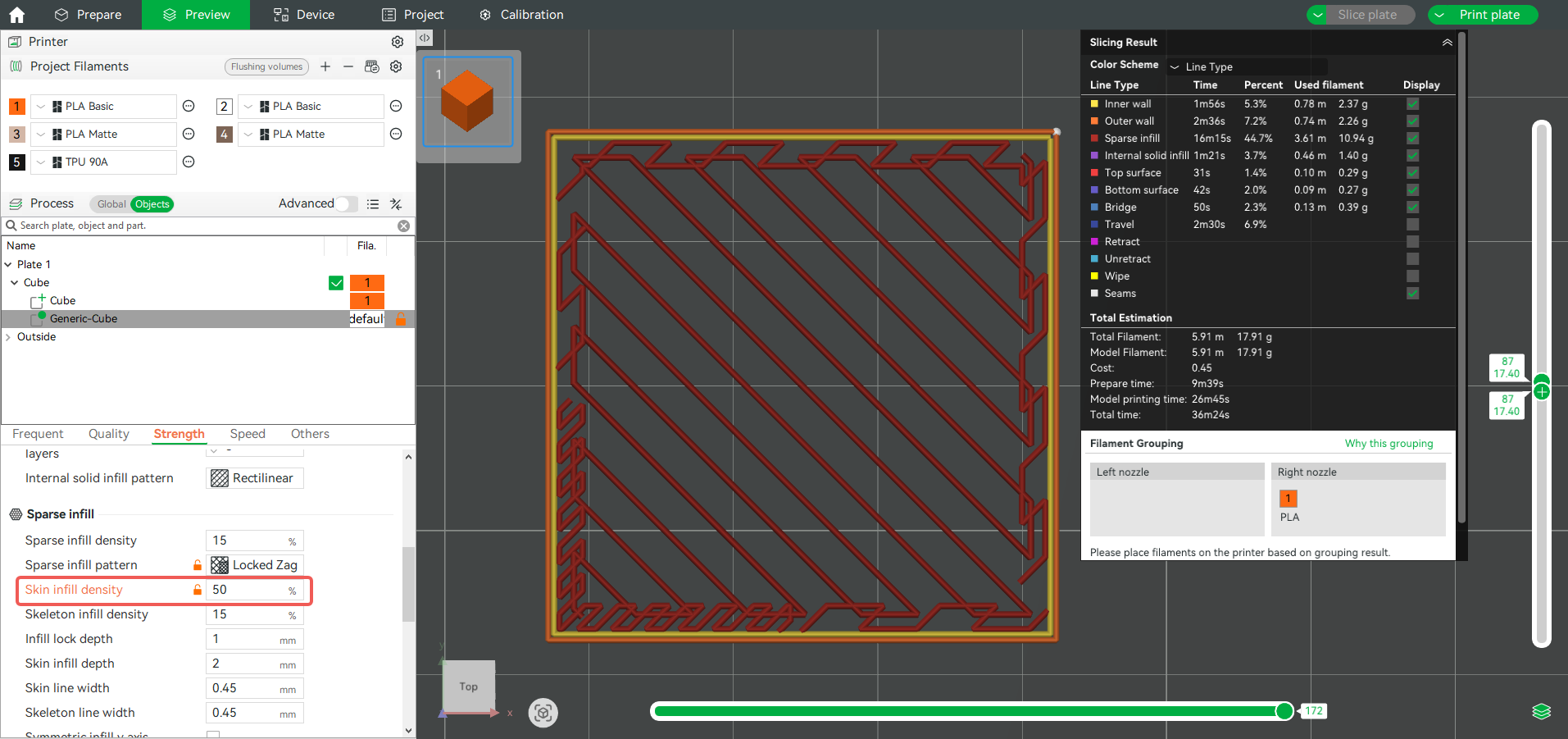

Densidades modificadas de piel/esqueleto:

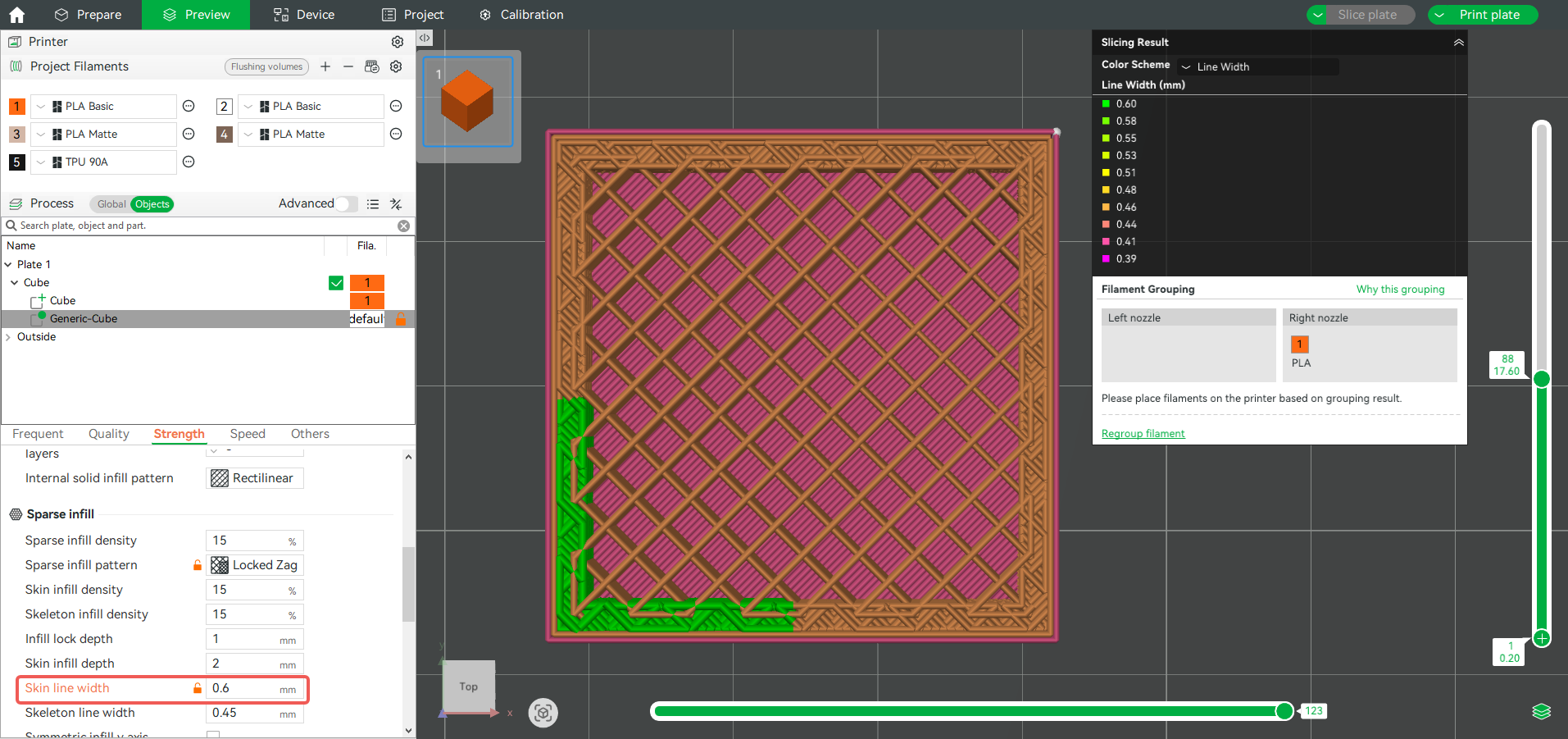

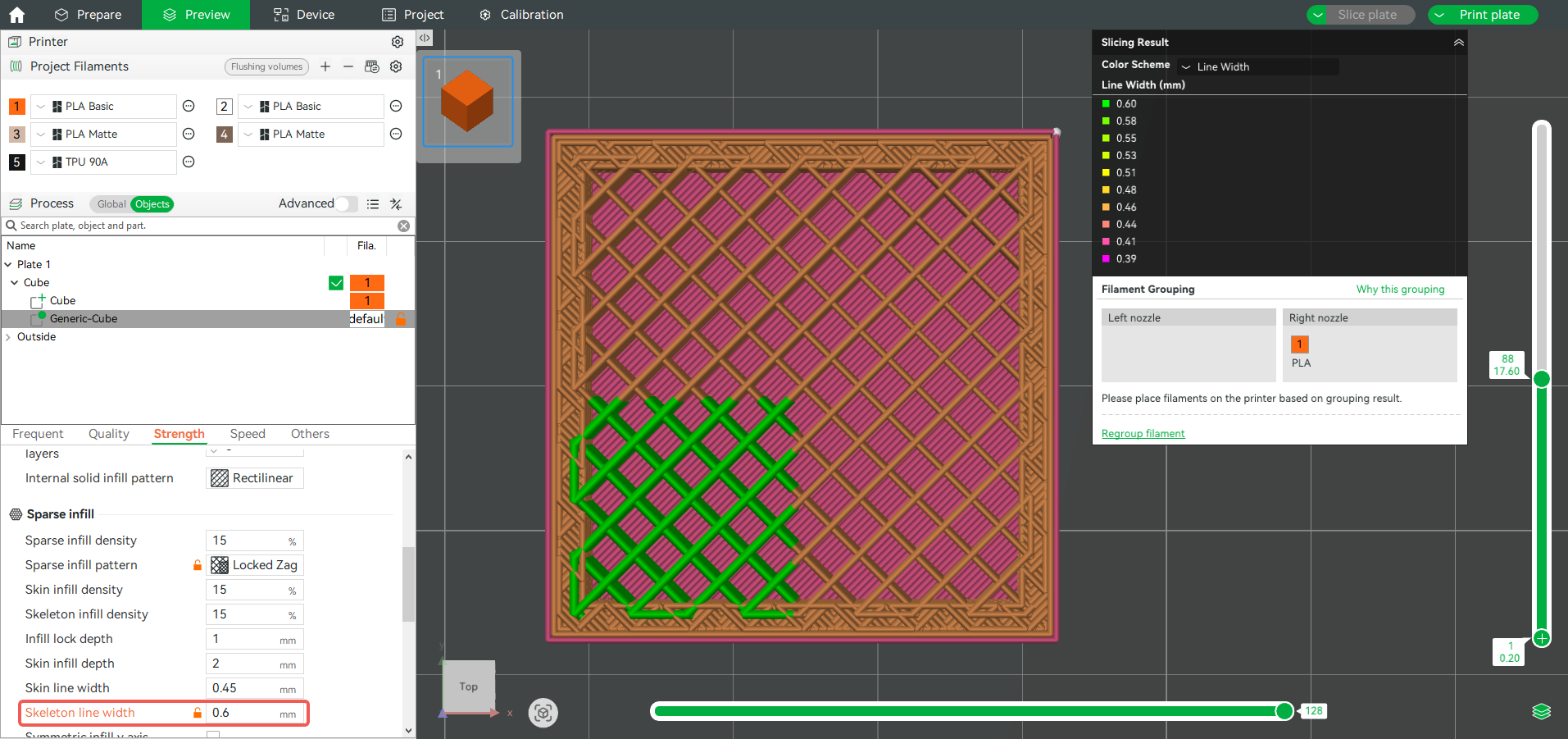

Anchos de línea modificados de piel/esqueleto:
Casos de Uso Recomendados
Recomendamos Locked Zag cuando:
-
Necesite la textura superficial Cross Zag pero requiera mayor resistencia
-
Desea equilibrar estética y durabilidad
Especialmente al imprimir piezas de alto estrés como zapatos, puede elegir el patrón Locked Zag para la impresión.
