Organización automática

Bambu Studio ofrece una herramienta para la organización automática de múltiples objetos en placas. Con un solo clic, muchos objetos pueden organizarse de manera eficiente.

Parámetros y opciones

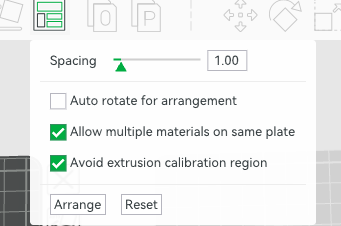

Existen 1 parámetro y 3 opciones, como se muestra a continuación.

1. Spacing: espacio mínimo entre objetos adyacentes.
2. Auto rotate for arrangement: si permitir que Studio intente múltiples ángulos para una mejor organización. Se probarán un máximo de 4 ángulos (0, 45, 90, 135 grados).
3. Allow multiple materials on same plate: si permitir que objetos de materiales diferentes se coloquen en la misma placa. Tenga en cuenta que dos materiales se consideran different materials si están en diferentes ranuras del AMS, incluso si son ambos PLA del mismo color.

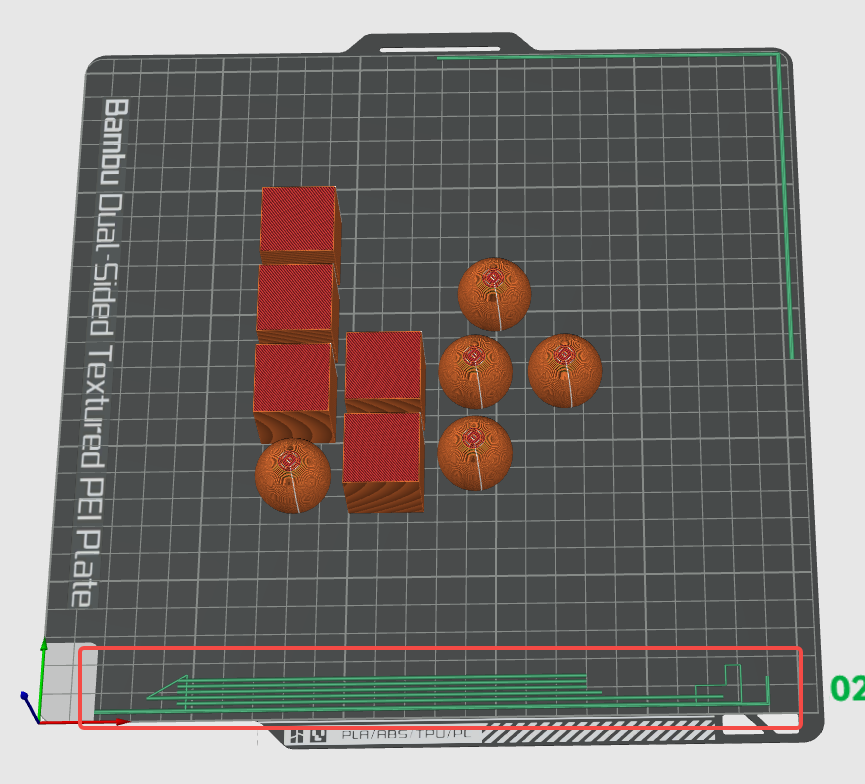

4. Avoid extrusion calibration region: si evitar la región de calibración de extrusión, que se encuentra en la parte inferior de la cama caliente, como se muestra a continuación. Si se desactiva, esta región también se utilizará para la organización.

Cómo funciona

El algoritmo subyacente para la organización automática es libnest2d, un paquete conocido de empaquetado 2D. El proceso se puede resumir así:

1. Obtener el arrange polygon de todos los objetos imprimibles, que está compuesto por 1) polígonos convexos de proyección 2D, 2) atributos como altura, temperatura de impresión, temperatura de cama caliente, etc. Una proyección convexa es la envoltura convexa del polígono proyectado sobre la cama caliente. Los objetos no imprimibles se consideran no empaquetables y se colocarán fuera de todas las placas. (es decir, las dimensiones máximas del objeto en cualquier dirección dada)
2. Expandir los polígonos convexos en spacing. (Agregar la distancia mínima de separación a las dimensiones generales del objeto)
3. Ordenar los objetos con una función de ordenamiento. La función de ordenamiento es bastante compleja en Bambu Studio. Para impresión por capas (corte normal), el área es el principal criterio, lo que significa que los polígonos grandes (objetos) se colocan primero. Para impresión secuencial, la altura es el principal criterio, lo que significa que los objetos más bajos se colocan primero.
4. Encontrar una nueva ubicación para cada polígono. El paquete libnest2d proporciona múltiples posiciones candidatas y elegimos la que tenga el menor costo (área utilizada).
5. Mover los objetos a sus nuevas ubicaciones.

Cuando hay una torre de limpieza

La torre de limpieza no es móvil en la organización automática para garantizar el mejor efecto de limpieza (solo se puede mover manualmente). Para evitar goteo, existen dos lógicas adicionales:

1. Cuando hay una torre de limpieza en una placa, los objetos se organizan apretadamente alrededor de la torre de limpieza pero no exceden el límite superior de la torre de limpieza. Esto asegura el mínimo goteo y siempre se imprime la torre de limpieza después del cambio de filamento.
2. Al realizar una organización global (Organizar Todos los Objetos) en objetos multicolor, se estima si se necesita una torre de limpieza. Dado que no conocemos la ubicación de los objetos antes de organizarlos, debemos asumir que se necesita una torre de limpieza en todas las placas si es necesaria. Se necesita una torre de limpieza si: a. hay un objeto multicolor; b. el soporte está habilitado y la interfaz de soporte usa un filamento diferente al de la base de soporte; c. Allow multiple materials on same plate está activado y hay objetos que usan filamentos diferentes con la misma temperatura de cama caliente (por ejemplo, PLA de diferentes colores).
3. al realizar una organización local (organizar objetos en la placa actual), se usa la torre de limpieza real en esta placa. Por lo tanto, las torres de limpieza en otras placas no afectarán esta placa.

Organización automática para impresión por capas

Cuando la secuencia de impresión se establece en por capas, los arrange polygon se expanden estrictamente según spacing el parámetro. Por lo tanto, los objetos se organizan más apretados entre sí.

Organización automática para impresión por objeto

Cuando la secuencia de impresión se establece en por objeto, los arrange polygon se expanden estrictamente según max(spacing,extruder_radius). Esto asegura que el cabezal no colisione con ningún objeto ya impreso (consulte Impresión por objeto | Bambu Lab Wiki). Por lo tanto, los objetos se organizan mucho más separados que en la impresión por capas. Puede notar que el cabezal no es simétrico. Es posible organizar objetos más apretados si seguimos estrictamente el orden de impresión "de abajo hacia arriba, luego de izquierda a derecha". Sin embargo, dado que permitimos el movimiento libre de objetos y la ajuste libre del orden de impresión, debemos usar el radio máximo para la detección de colisiones. Para mantener consistencia, el algoritmo de organización automática debe usar el mismo extruder_radius.

Cómo usarlo

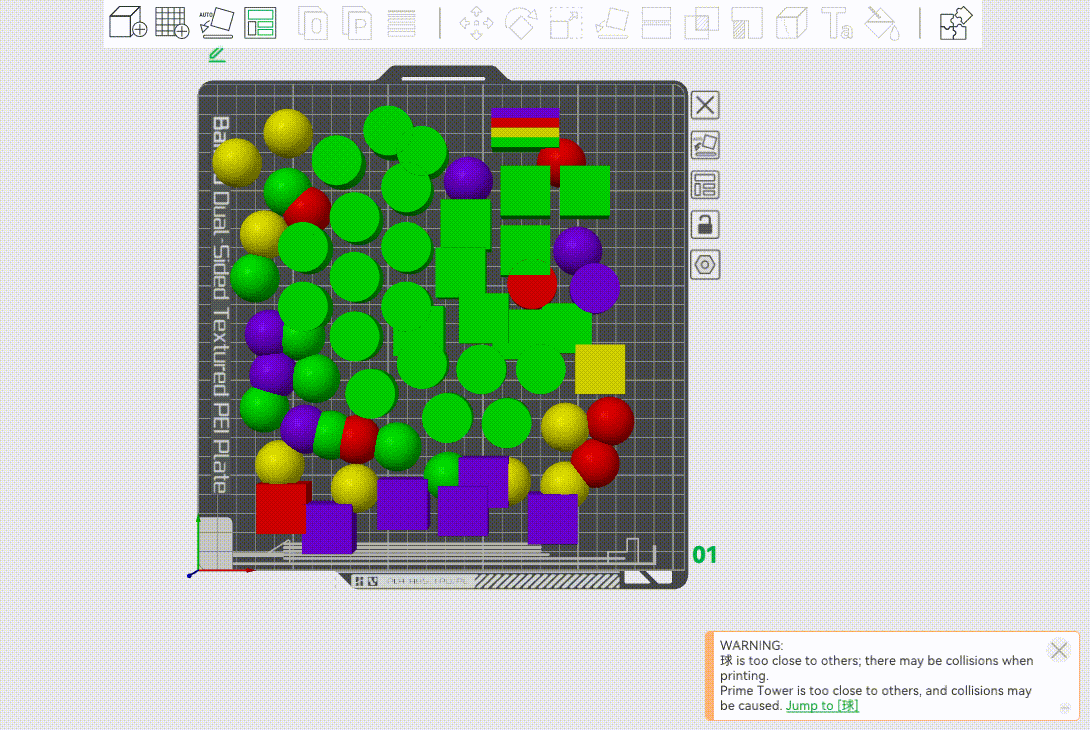

Existen 2 modos para realizar la organización automática:

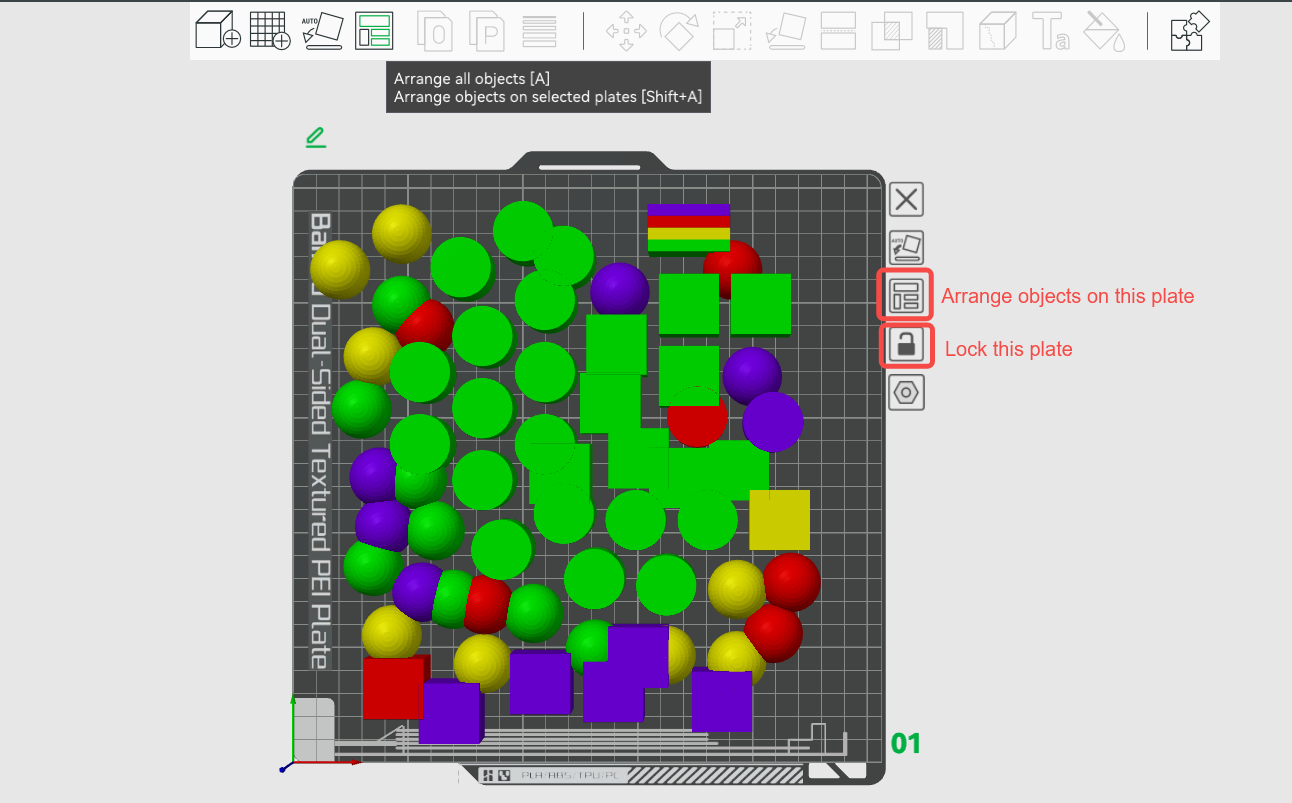

1. Haga clic en el botón Arrange en el gizmo superior, luego se procesarán todos los objetos. Pueden agregarse nuevas placas si es necesario. Alternativamente, use la tecla de atajo **A** para organizar todos los objetos y **Shift+A** para organizar objetos en la placa seleccionada.
2. Haga clic en el icono de organización junto a cualquier placa, luego se procesarán todos los objetos en la placa. No se agregarán nuevas placas. Si la placa seleccionada no puede contener todos los objetos, algunos se moverán fuera.

También puede lock una placa haciendo clic en el icono de candado junto a ella, entonces los objetos en esta placa no serán procesados por la organización automática.
