1. Generar Vista de Montaje para un modelo
En tu software CAD, exporta el modelo como un archivo STEP completo. Luego, importa el archivo STEP en Bambu Studio.
Bambu Studio analizará automáticamente el archivo STEP y lo convertirá en un objeto multi-parte. A continuación, puedes dividir el objeto multi-parte en varios objetos, lo que simplificará considerablemente el proceso de impresión 3D. Durante este proceso, la Vista de Montaje se generará automáticamente.
Luego, puedes colorear el modelo en la Vista de Montaje haciendo clic en el icono de tipo rompecabezas ubicado en la barra de herramientas (la herramienta más a la derecha).
2. Mantenimiento de la Vista de Montaje para un modelo
1) Actualizar un objeto del modelo
Cuando realices cambios en el diseño del modelo en el software CAD, también deberás actualizar los objetos correspondientes en el archivo 3MF del modelo en Bambu Studio.
Eliminar simplemente objetos obsoletos y agregar nuevos podría interrumpir la Vista de Montaje, ya que Bambu Studio no conoce las posiciones específicas de los nuevos objetos en la Vista de Montaje.
El método correcto para actualizar un objeto del modelo es el siguiente:

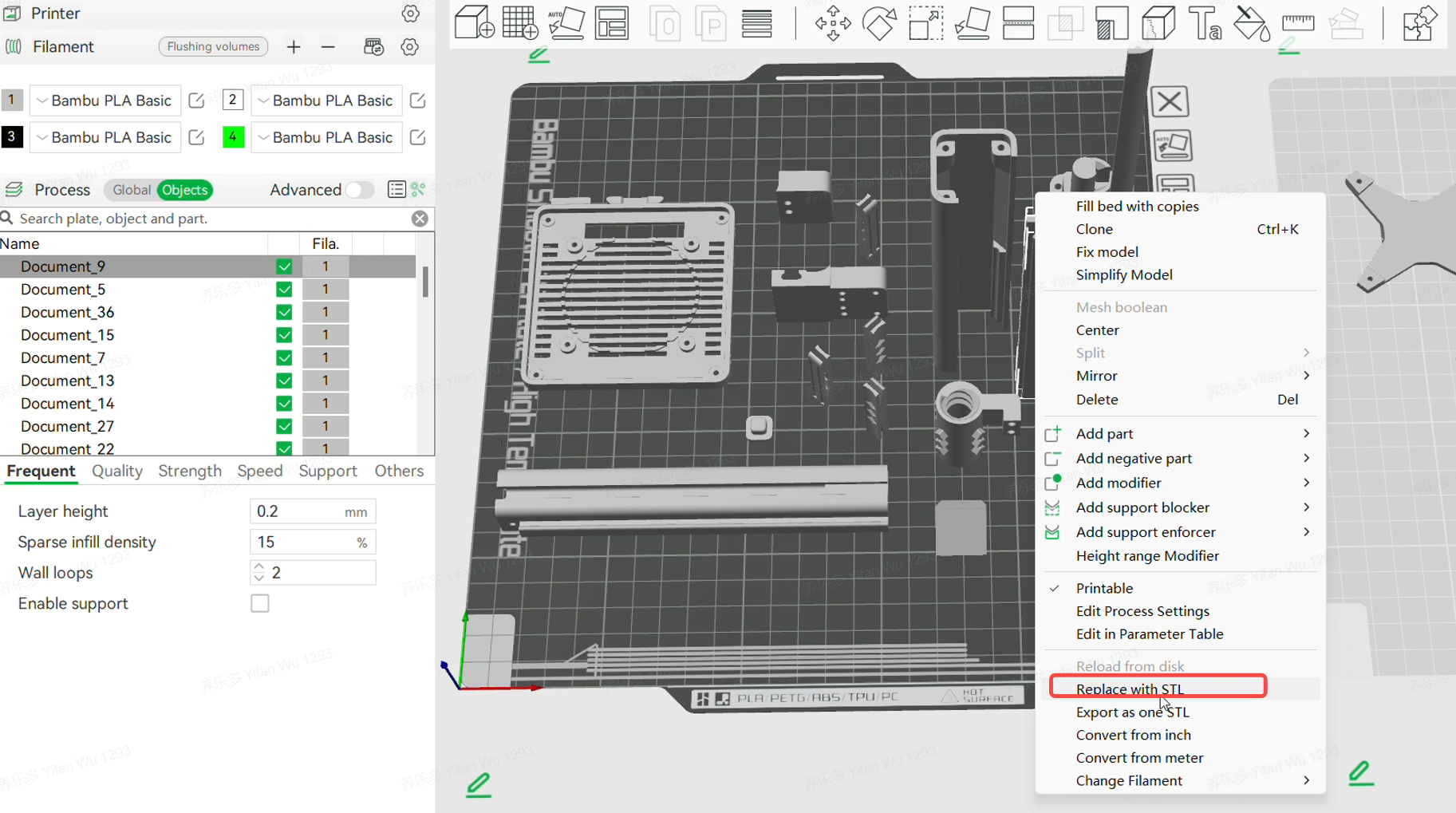

- Haz clic derecho en el objeto del modelo.
- En el menú contextual, selecciona "Reemplazar con STL".
- Elige el archivo STL actualizado para reemplazar el objeto seleccionado en Bambu Studio.
La posición espacial (en la Vista de Montaje) del objeto obsoleto se transferirá al nuevo objeto.
2) Agregar un nuevo objeto del modelo
A veces, después de crear un archivo 3MF en Bambu Studio, es necesario agregar nuevas piezas al diseño del modelo en el software CAD. Para incorporar estas piezas recién creadas al archivo 3MF, sigue estos pasos:
- Exporta las piezas recién agregadas como archivos STL en tu software CAD.
- Importa estos archivos STL en Bambu Studio. Cuando aparezca un diálogo preguntando si cargar estos archivos como un solo objeto con múltiples partes, selecciona "No". Esto cargará cada archivo STL como un objeto individual.
- Navega hasta la Vista de Montaje en Bambu Studio.
- Usa las herramientas "Mover" o "Montar" para ajustar la posición de estas nuevas piezas al lugar correcto.
- Guarda los cambios y regresa a la página de Vista previa.
3) Eliminar un objeto del modelo
Eliminar un objeto del modelo no interrumpirá la Vista de Montaje, así que realízalo como de costumbre.
