P2S Air Impresión y Detección de Enredo de Filamento

Visión general

Para garantizar un rendimiento continuo y confiable en la impresión y evitar fallas causadas por problemas de extrusión de filamento, el firmware de la impresora P2S integra las funciones de detección de impresión en aire y detección de enredo de filamento. Estas dos funciones trabajan en conjunto, utilizando sensores y algoritmos diferentes para monitorear en tiempo real el estado de alimentación.

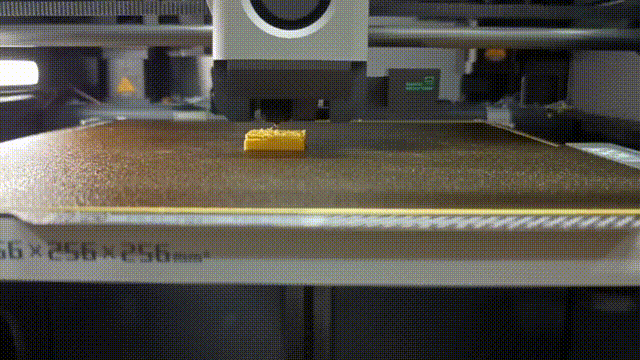

• Detección de impresión en aire: Esta función está diseñada para manejar situaciones en las que la boquilla no extruye el filamento adecuadamente, lo que resulta en impresión en aire. Estos problemas pueden deberse a obstrucciones en la boquilla, desgaste del filamento, diámetro irregular del filamento o ajustes de temperatura inadecuados. Cuando el sistema detecta que el extrusor no está extruyendo el filamento con éxito, la impresión se pausa automáticamente y se activa una alerta.

• Detección de enredo de filamento: Esta función ayuda a prevenir problemas como enredo o atascamiento del filamento dentro de la bobina externa o la unidad AMS, lo que podría interrumpir la alimentación. Cuando se detecta resistencia anormal en la alimentación, el sistema pausa la impresión y alerta al usuario sobre un posible riesgo de enredo.

Soluciones de detección para diferentes módulos

Detección de buffer de filamento

Cómo funciona

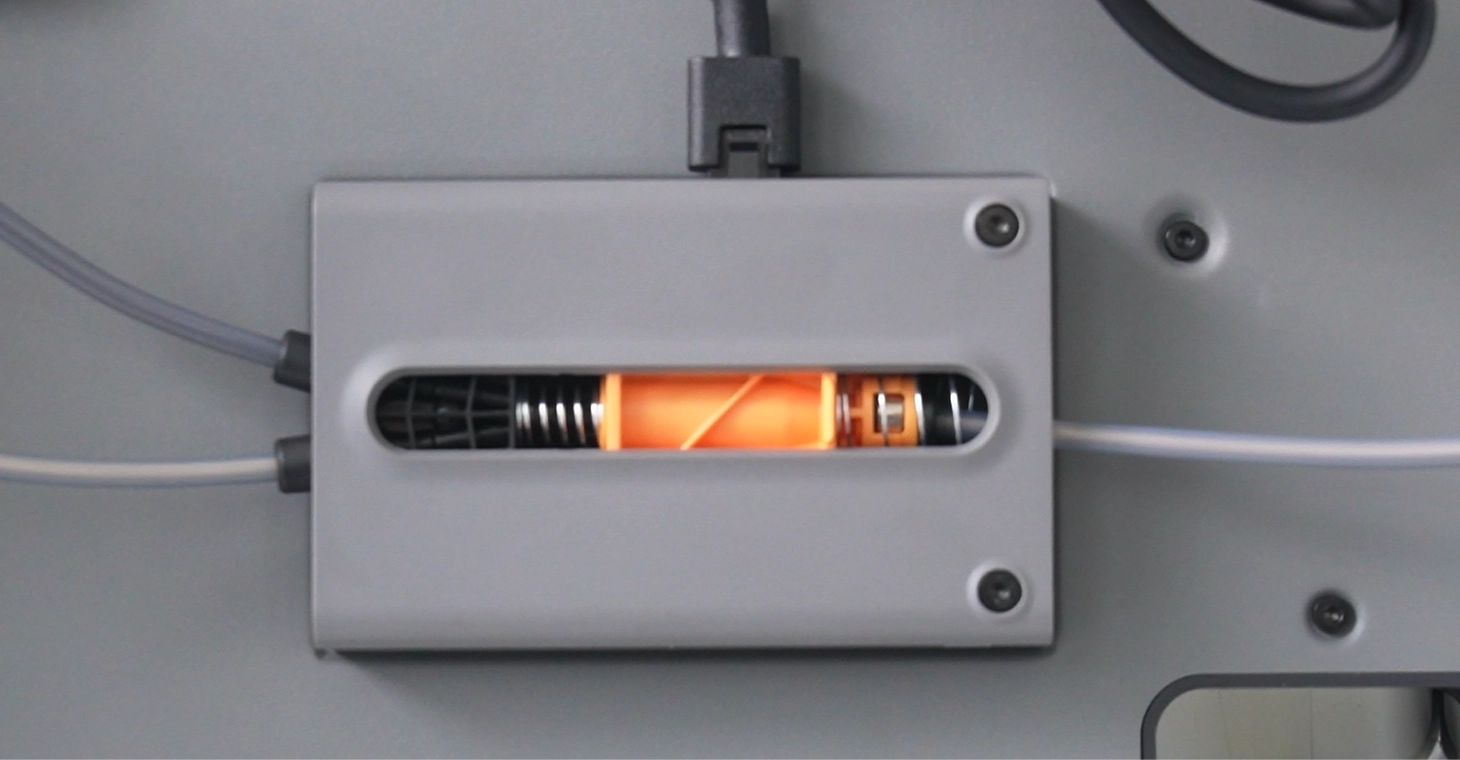

La impresora P2S está equipada con un buffer de filamento que no solo ajusta la velocidad de alimentación cuando está conectado a la unidad AMS, sino que también detecta resistencia excesiva en la alimentación al imprimir con una bobina externa. Si ocurre un enredo o atascamiento durante la impresión, el deslizador dentro del buffer se desplazará hacia la izquierda debido a la resistencia externa. Una vez que el sistema detecta una posición anormal del deslizador, activa un error y pausa la impresión.

Requisitos

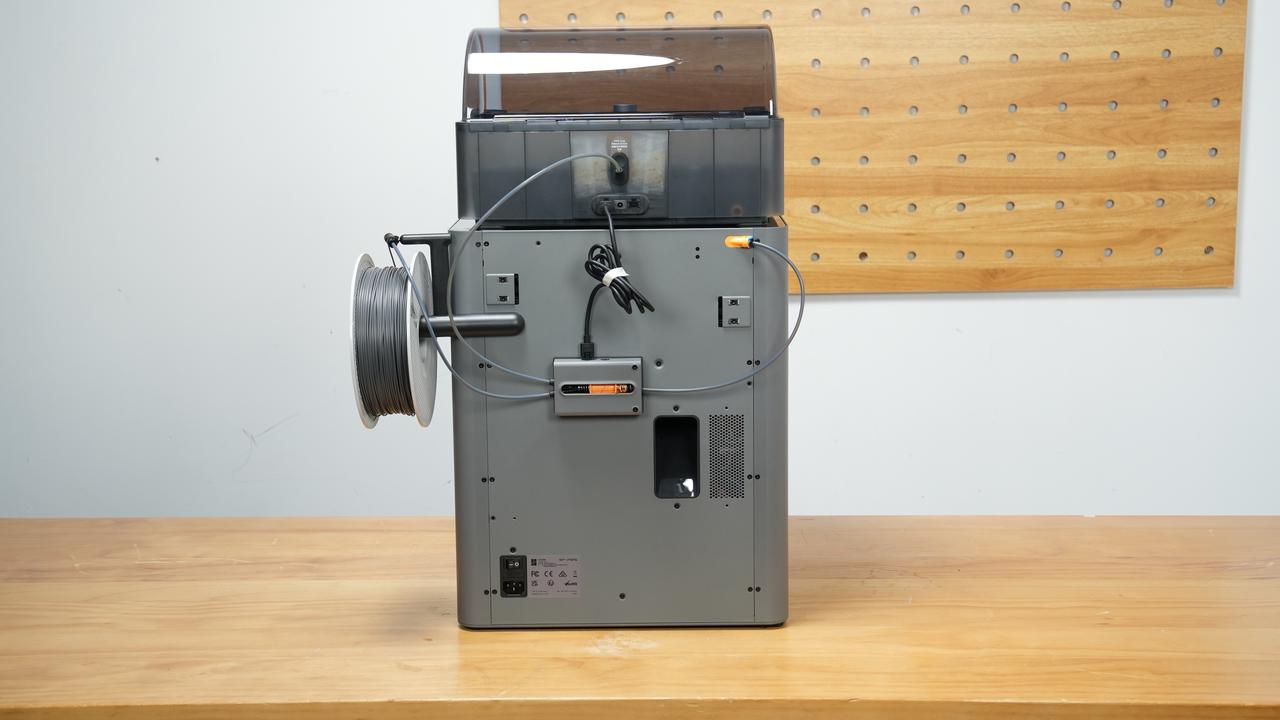

Esta función está habilitada por defecto al imprimir con una bobina externa. Sin embargo, la bobina externa debe alimentar el filamento a través del buffer para que funcione la detección.

Detección de AMS (impresión en aire y enredo de filamento)

Cómo funciona

• Detección de impresión en aire: Al imprimir con una unidad AMS, el sistema monitorea continuamente los datos del sensor de odómetro en la AMS. Si la longitud de alimentación especificada en el G-code sigue aumentando mientras el conteo del odómetro permanece sin cambios, el sistema determina que ha ocurrido "impresión en aire". En este caso, la impresora cortará automáticamente el filamento, lo retraerá hacia la unidad AMS, pausará el trabajo de impresión y reportará un error.

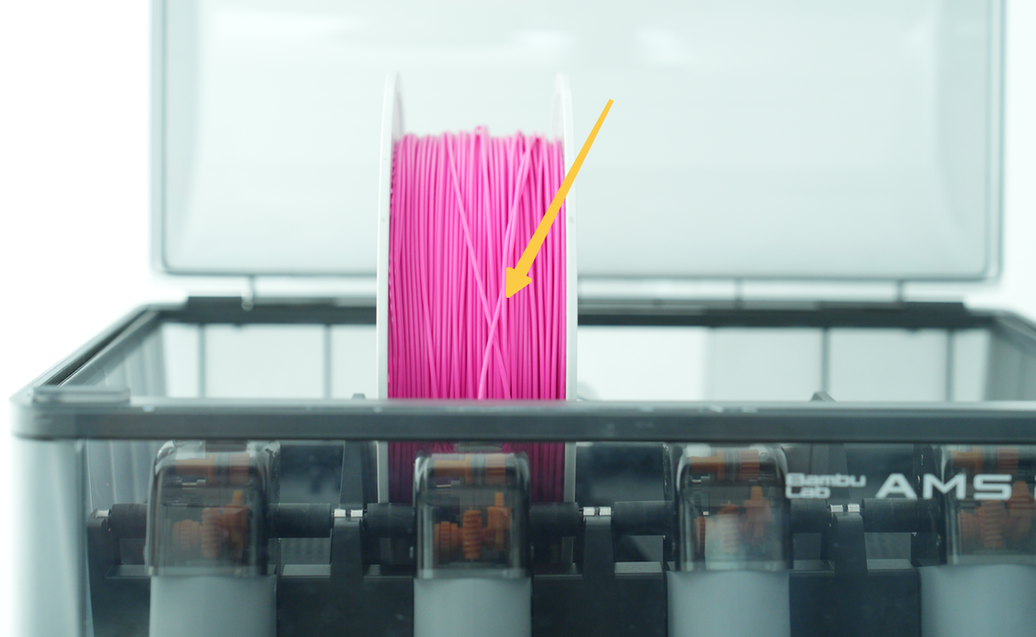

• Detección de enredo de filamento: Durante el proceso de alimentación, si el motor de la AMS encuentra resistencia excesiva (sobrecarga), su encoder detecta que el motor está bloqueado o cerca de bloquearse. El sistema identifica esto como un enredo o atascamiento del filamento dentro de la unidad AMS o a lo largo de la ruta de alimentación.

Requisitos

Habilitada por defecto al usar la unidad AMS para imprimir.

Notas

1. Manejo de errores:

Cuando ocurre un error de impresión en aire, la impresora corta automáticamente el filamento y lo retrae hacia la AMS. Para resolver:

• Extraiga el filamento del slot correspondiente de la AMS.

• Corte las secciones dañadas (por ejemplo, filamento desgastado).

• Inserte nuevamente el filamento y reanude la impresión.

• Si persisten los errores de extrusión, verifique obstrucciones en la boquilla o atascos en el extrusor.

• Verificación post-recuperación:

Puede aparecer subextrusión en la superficie del modelo debido a la impresión en aire ocurrida antes de la detección. Inspeccione la calidad de la impresión antes de decidir continuar o reiniciar la tarea.

Detección de motor servo de bucle cerrado (impresión en aire y enredo de filamento)

Cómo funciona

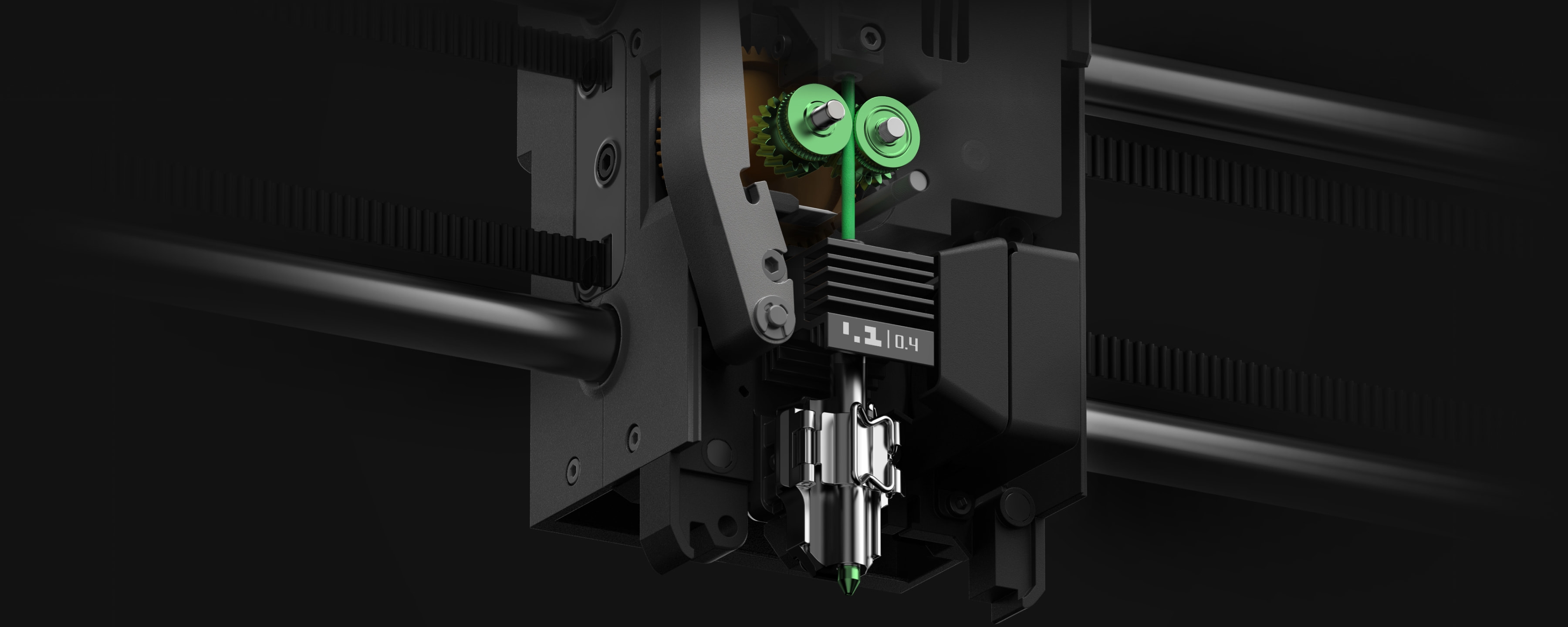

• Estado normal: El motor se engage y empuja el filamento con un torque específico, y la corriente de carga permanece dentro del rango normal.

• Estado de impresión en aire: Cuando el extrusor intenta extruir filamento pero el engranaje de conducción no agarra eficazmente debido a un filamento demasiado delgado o desgastado, la carga del motor disminuye. Por el contrario, si ocurre una obstrucción en la boquilla, la carga del motor se vuelve excesivamente alta. Cuando el sistema detecta que la carga del motor durante la impresión es anormalmente baja o alta, determina que ha ocurrido impresión en aire.

• Estado de enredo de filamento: Similar a una obstrucción en la boquilla, el enredo de filamento también causa carga excesiva en el motor. En este caso, el sistema pausa la impresión y reporta un error. Para el motor del extrusor P2S, las características de carga de una obstrucción y un enredo de filamento son esencialmente las mismas — ambas causadas por resistencia excesiva — por lo que el sistema no puede distinguir entre ambas condiciones.

Requisitos

1. Al imprimir con una bobina externa, la detección de impresión en aire y enredo de filamento basada en el motor del extrusor se habilitará automáticamente;

2. Se requiere boquilla de 0.4 mm (otros tamaños no compatibles);

3. La velocidad de impresión debe ser moderada: La detección requiere una tasa de flujo de impresión >9.6 mm³/s (escenarios de baja velocidad como la impresión de la primera capa pueden omitir la detección);

4. Los tipos de filamento que pueden detectarse varían según el problema:

   • Para problemas de bajo torque como filamento delgado o deslizamiento del filamento, los filamentos compatibles incluyen: PLA, PETG, PLA-CF y PETG-CF.

   • Para problemas de alto torque como obstrucciones en la boquilla o enredos en la bobina externa, los filamentos compatibles incluyen: PLA, PETG y TPU. Nota: Al imprimir con TPU, el motor del extrusor puede detectar obstrucciones en la boquilla. Sin embargo, dado que el TPU es blando, el estiramiento del filamento durante un enredo puede causar cambios insuficientes en la resistencia, lo que hace que la detección de enredo de TPU sea menos efectiva.

Pasos de solución de problemas:

Consulte la wiki relevante de errores HMS para resolver problemas:

• HMS_0300-0900-0002-0004: La resistencia de extrusión es anormal. El extrusor puede estar obstruido o el filamento puede estar atascado en el cabezal, o el filamento montado externamente puede estar enredado.

• HMS_0300-0900-0002-0005: El extrusor está extruyendo de manera anormal. Puede estar obstruido, o el filamento puede ser demasiado delgado, causando que el extrusor resbale, o el filamento montado externamente puede estar enredado.

Notas

1. La detección puede ser menos efectiva para modelos con extrusiones y retracciones frecuentes (por ejemplo, pilares altos y delgados).

2. Las impresiones posteriores a la recuperación pueden mostrar pequeños huecos de material debido a alertas retrasadas (afectadas por el tipo de material/velocidad de impresión). Inspeccione cuidadosamente la calidad de la impresión antes de decidir reanudar.

Notas finales

Esperamos que esta guía haya brindado soporte claro y práctico. Si el problema persiste, envíe una solicitud de soporte e incluya los registros recientes de la impresora y otras imágenes o detalles adicionales. Nuestro equipo técnico revisará su solicitud y brindará asistencia detallada. También puede visitar Bambu AI, que responde instantáneamente a preguntas comunes y proporciona orientación operativa.
